BEDIENUNGSANLEITUNG MM FLEX THORENS

MM FLEX Bedienungsanleitung User Manual Mode d’Emploi

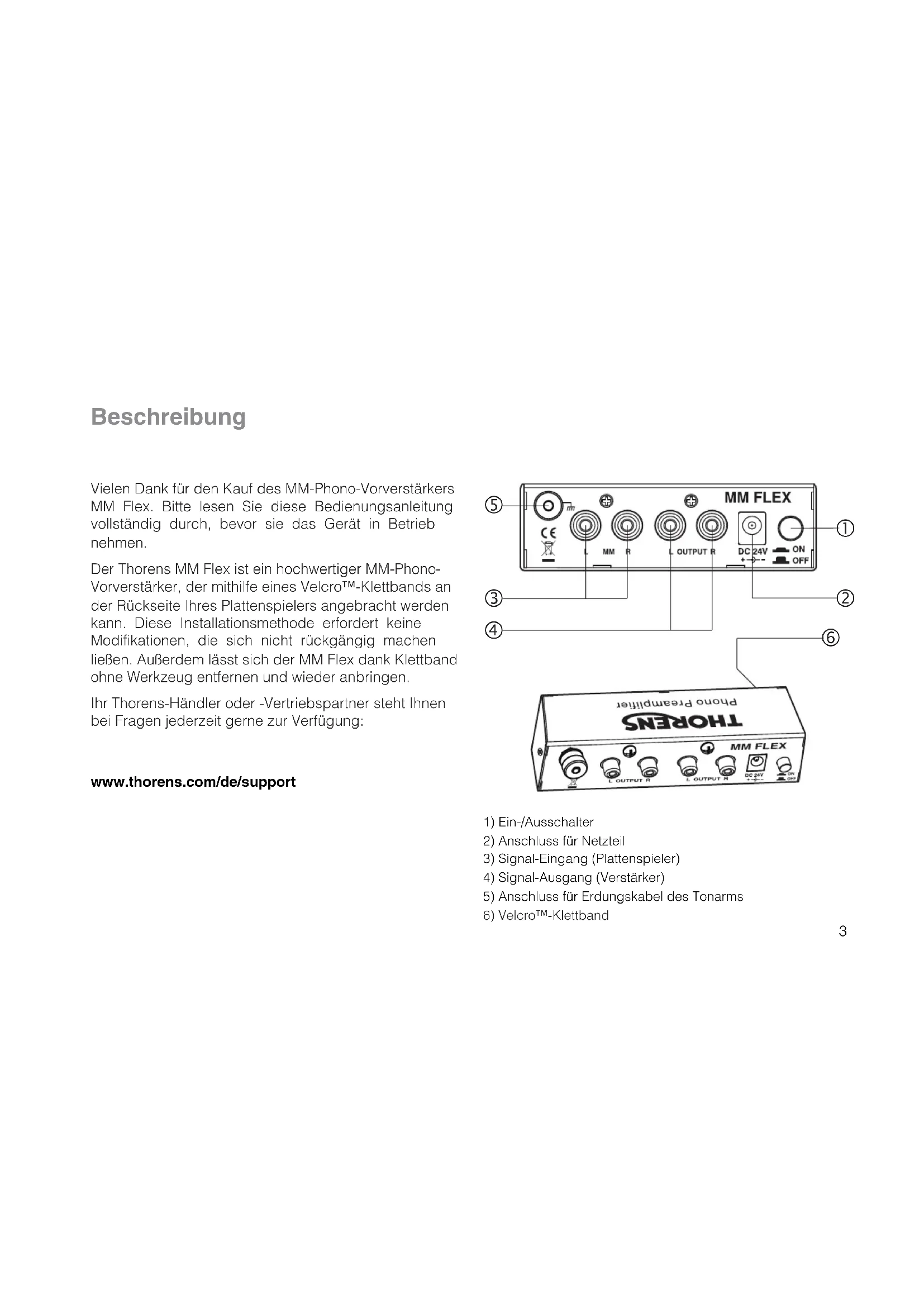

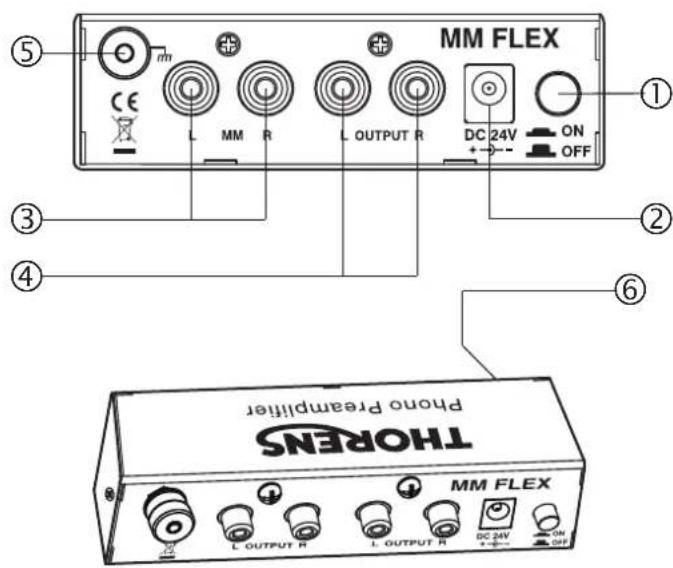

2) Anschluss für Netzteil

3) Signal-Eingang (Plattenspieler)

4) Signal-Ausgang (Verstärker)

5) Anschluss für Erdungskabel des Tonarms

Vielen Dank für den Kauf des MM-Phono-Vorverstärkers MM Flex. Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor sie das Gerät in Betrieb nehmen. Der Thorens MM Flex ist ein hochwertiger MM-Phono- Vorverstärker, der mithilfe eines Velcro™-Klettbands an der Rückseite Ihres Plattenspielers angebracht werden kann. Diese Installationsmethode erfordert keine Modifikationen, die sich nicht rückgängig machen ließen. Außerdem lässt sich der MM Flex dank Klettband ohne Werkzeug entfernen und wieder anbringen. Ihr Thorens-Händler oder -Vertriebspartner steht Ihnen bei Fragen jederzeit gerne zur Verfügung:

6) Velcro™-Klettband

Thorens MM Flex Manual with Card 160810 mercoled󾾠 10 agosto 2016 11:36:28Stellen Sie sicher, dass die Rückseite Ihres Plattenspielers sauber und trocken ist. Der MM Flex sollte nicht in der Nähe des Motors oder sonstiger Magnetfeldquellen angebracht werden. Ziehen Sie die Schutzfolie des Velcro™-Klettbands an der Rückseite des MM Flex ab; achten Sie darauf, dass Sie die Klebefläche nicht berühren. Setzen Sie den MM Flex an der gewünschten Stelle an und drücken Sie ihn 20–30 Sekunden lange gegen die Rückseite des Plattenspielers.

2. MM Flex mit Verstärker verbinden

Inbetriebnahme Montage Anschluss und Inbetriebnahme Lesen Sie die nachstehenden Anweisungen und führen Sie sie Schritt für Schritt durch.

1. Plattenspieler mit MM Flex verbinden

Verbinden Sie die Anschlusskabel Ihres Plattenspielers mit den Eingängen des MM Flex: den rechten Kanal (rot) mit dem rechten Eingang, den linken Kanal mit dem linken Eingang (weiß). Wenn Ihr Tonarm über ein Erdungskabel verfügt, so verbinden Sie dieses mit dem entsprechenden Anschluss am MM Flex. Ihr Verstärker sollte hierbei ausgeschaltet bzw. stummgeschaltet sein. Das Netzteil des MM 002 sollte noch nicht mit dem Gerät verbunden sein. Verbinden Sie den MM Flex über ein hochwertiges Cinchkabel mit einem Line-Eingang (Aux, Tape in, CD, Tuner, etc.) an Ihrem Verstärker. Stellen Sie sicher, dass der rechte Ausgang des MM Flex mit dem rechten Eingang und der linke Ausgang des MM Flex mit dem linken Eingang des Verstärkers verbunden ist. Schließen Sie den MM Flex nicht an einen ggf. vorhandenen Phono-Eingang an; der Phono-Eingang ist nur für den direkten Anschluss eines Plattenspielers und nicht für Line-Level-Geräte wie den MM Flex gedacht.

3. Netzkabel anschließen

Stellen Sie sicher, dass der MM Flex ausgeschaltet ist (Ein-/Ausschalter auf „OFF“); das Netzteil sollte zu diesem Zeitpunkt noch nicht mit dem Netzstrom verbunden sein. Verbinden Sie das Netzteil mit dem entsprechenden Anschluss („DC 24V“) an der Rückseite des MM Flex. Wä h l e n S i e d e n f ü r I h r L a n d k o r re k t e n Netzsteckeraufsatz, verbinden Sie das Netzteil mit dem Netzstrom und schalten Sie den MM Flex ein (Ein- /Ausschalter auf „ON“). Verwenden Sie ausschließlich das mitgelieferte Thorens-Netzteil oder ein original Ersatznetzteil von Thorens, da der MM Flex sonst besch digt werden kann.

Dank seines geringen Stromverbrauchs können Sie den MM Flex auch bei Nichtgebrauch eingeschaltet lassen. Dennoch empfehlen wir, das Gerät auszuschalten und das Netzteil vom Strom zu trennen, wenn sie es über längere Zeit nicht nutzen. Der MM Flex ist jetzt betriebsbereit. Sie können nun Ihren Verstärker einschalten und Ihre analoge Lieblingsmusik in neuer Qualität genießen!

Thorens MM Flex Manual with Card 160810 mercoled󾾠 10 agosto 2016 11:36:286 Technische Daten Modus Verstärkung bei 1 kHz Eingangsimpedanz Frequenzgang RIAA-Genauigkeit Klirrfaktor Signal / Rauschabstand Übersprechdämpfung Eingangsempfindlichkeit Max. Ausgangsspannung Ausgangsimpedanz Eingang Ausgang Netzzteil Leistungsaufnahme Gewicht Abmessungen (B x H x T) Moving Magnet (MM) 39 dB 47 kOhm + 220 pF fixed 10 Hz bis 50 kHz (-3 dB) ±0,2 dB max. <0,05% >70 dB ≧50 dB 3,3 mVrms bei -10 dBV (316 mVrms) 445 mVrms bei 5 mVrms (1 kHz) 47 Ohm 1 Paar Cinchbuchsen (links/rechts) 1 Paar Cinchbuchsen (links/rechts) 24 V DC / 630 mA 1,76 W 140 g (ohne Netzteil) 100 x 30 x 30 mm (42mm Gehäuse und Anschlüsse) Technische Änderungen vorbehalten.

Thorens MM Flex Manual with Card 160810 mercoled󾾠 10 agosto 2016 11:36:29Safety instructions Sicherheitshinweise Consignes de sécurité MM Flex UMFLEX-SAFETYINSTR-0816-A VORSICHT Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befi nden sich keine vom Benutzer zu wartenden Teile. WARNUNG UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA- GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

WICHTIG: ENTSORGUNG VON ELEKTROGE-

Dieses Symbol auf dem Produkt oder dessen Ver- packung gibt an, dass dieses Produkt nicht zu- sammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separa- te Sammlung und das Recyceln Ihrer alten Elekt- rogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erwor- ben haben. Dieses Elektronikprodukt entspricht den gültigen Richt- linien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. 2002/95/EC (RoHS) konform.
