Q88 MKII - DJ-Ausrüstung ALESIS - Kostenlose Bedienungsanleitung

Produkttyp	MIDI-Masterkeyboard
Marke	Alesis
Modell	Q88 MKII
Anzahl der Tasten	88 anschlagdynamische Tasten
Konnektivität	USB (Strom und Daten), MIDI-Out 5-polig
Stromversorgung	USB (5 V) oder Netzteil 9 V DC 500 mA (separat erhältlich)
Pitch-Bend-Rad	Ja
Modulationsrad	Ja, zuweisbar
Volume-Schieberegler	Ja, zuweisbar (CC)
Transporttasten	Ja (Wiedergabe, Stop usw.), Protokolle: MIDI, Mackie Control, HUI
Erweiterte Funktionen	Oktave, Transposition, Programmwechsel, Bank LSB/MSB, MIDI-Kanal usw.
Sustain-Pedal-Eingang	Ja (6,35 mm Klinke)
Expression-Pedal-Eingang	Ja (6,35 mm TRS-Klinke)
Kensington-Schloss	Ja
Kompatibilität	Windows, macOS, iOS (iPad mit Connection Kit)
Lieferumfang	Q88 MKII-Keyboard, USB-Kabel, Software-Download-Karte, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Kensington-Schloss verwenden. Nicht Feuchtigkeit aussetzen.
Ersatzteile und Reparatur	Für Reparaturen wenden Sie sich an den Alesis-Support.

Häufig gestellte Fragen - Q88 MKII ALESIS

Wie schließe ich das Keyboard an meinen Computer an?

Schließen Sie das mitgelieferte USB-Kabel zwischen dem USB-Anschluss des Q88 MKII und einem USB-Anschluss Ihres Computers an. Das Keyboard wird automatisch über USB mit Strom versorgt. Installieren Sie ggf. Treiber (unter Windows 7/8 wird es als 'USB Audio Device' angezeigt).

Warum kommt kein Ton, wenn ich die Tasten drücke?

Das Q88 MKII sendet MIDI-Daten, erzeugt aber selbst keinen Ton. Sie müssen eine Musiksoftware (DAW) konfigurieren, um MIDI-Daten zu empfangen und Ton zu erzeugen. Stellen Sie sicher, dass das Keyboard in Ihrer Software als MIDI-Eingabegerät ausgewählt ist.

Wie transponiere ich das Keyboard?

Drücken Sie die Taste Advanced Functions, dann die schwarze Taste TRANSPOSE. Verwenden Sie die Oktavtasten '+' und '-', um um einen Halbton zu erhöhen oder zu verringern. Zum Zurücksetzen drücken Sie gleichzeitig '+' und '-'.

Wie ändere ich den MIDI-Kanal?

Drücken Sie Advanced Functions, dann eine der 16 weißen Tasten (D2 bis E4), die dem gewünschten Kanal entspricht. Zum Beispiel für Kanal 10 drücken Sie die entsprechende Taste.

Wie weise ich den Oktavtasten eine Funktion zu?

Drücken Sie Advanced Functions, dann die schwarze Taste für die gewünschte Funktion (z.B. PROGRAM für Programmwechsel). Die Oktavtasten steuern dann diese Funktion.

Wie setze ich das Keyboard auf die Werkseinstellungen zurück?

Schalten Sie das Keyboard aus, halten Sie die Tasten '+' und '-' gedrückt, schalten Sie das Keyboard wieder ein. Lassen Sie die Tasten los. Alle Einstellungen werden zurückgesetzt.

Mein Sustain-Pedal funktioniert verkehrt herum, was tun?

Die Polarität wird beim Start erkannt. Stellen Sie sicher, dass das Pedal beim Einschalten des Keyboards nicht gedrückt ist. Wenn das Problem bestehen bleibt, drücken Sie das Pedal während des Einschaltvorgangs.

Wie verwende ich das Keyboard mit einem iPad?

Sie benötigen das iPad Camera Connection Kit (von Apple verkauft). Schließen Sie das USB-Kabel des Keyboards an das Kit an und verbinden Sie es mit dem iPad. Verwenden Sie kompatible Musik-Apps.

Wie konfiguriere ich das Protokoll der Transporttasten?

Drücken Sie Advanced Functions, dann die weiße Taste DAW. Wählen Sie den Modus: Mackie Control (grüne LED), HUI (rote LED) oder MIDI (orange LED). Drücken Sie ENTER. Konfigurieren Sie auch Ihre Software, um die Befehle zu empfangen.

Was tun bei Audio-Latenz?

Latenz wird in der Regel durch die Soundkarte Ihres Computers verursacht. Verringern Sie die Puffergröße in den Einstellungen Ihrer Software oder Audio-Interface. Verwenden Sie ein dediziertes Audio-Interface für bessere Leistung.

BEDIENUNGSANLEITUNG Q88 MKII ALESIS

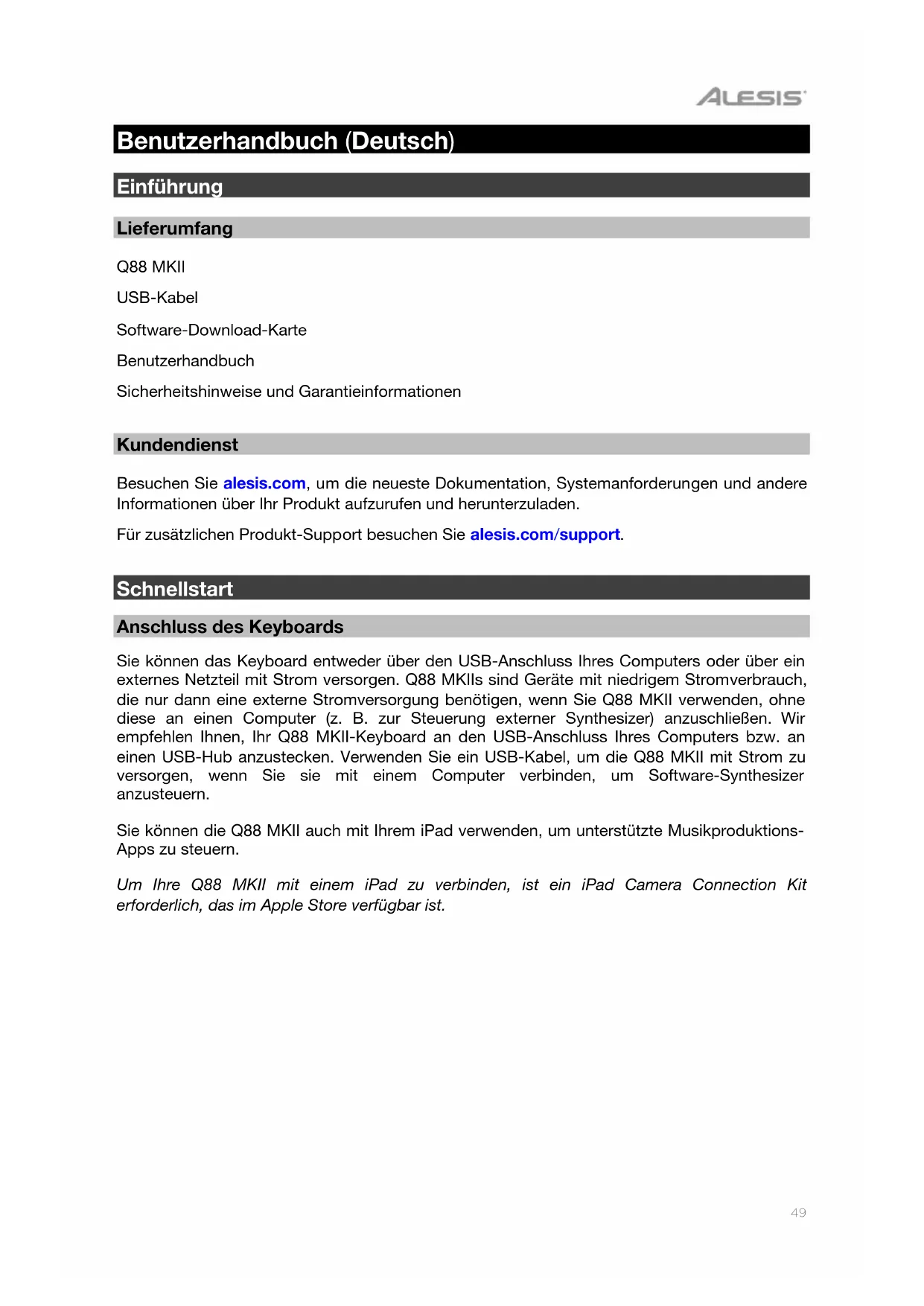

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Q88 MKII

USB-Kabel

Software-Download-Karte

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Besuchen Sie alesis.com, um die neueste Dokumentation, Systemanforderungen und andere Informationen über Ihr Produkt aufzurufen und herunterzuladen.

Für zusätzlichen Produkt-Support besuchen Sie alesis.com/support.

Schnellstart

Anschluss des Keyboards

Sie können das Keyboard entweder über den USB-Anschluss Ihres Computers oder über ein externes Netzteil mit Strom versorgen. Q88 MKIIs sind Geräte mit niedrigem Stromverbrauch, die nur dann eine externe Stromversorgung benötigen, wenn Sie Q88 MKII verwenden, ohne diese an einen Computer (z. B. zur Steuerung externer Synthesizer) anzuschlieben. Wir empfehlen Ohnen, Ihr Q88 MKII-Keyboard an den USB-Anschluss Ihres Computers bzw. an einen USB-Hub anzustecken. Verwenden Sie ein USB-Kabel, um die Q88 MKII mit Strom zu versorgen, wenn Sie sie mit einem Computer verbinden, um Software-Synthesizer anzusteuern.

Sie können die Q88 MKII auch mit ihrem iPad verwenden, um Unterstützungte Musikproduktions-Apps zu steuern.

Um ihre Q88 MKII mit einem iPad zu verbinden, ist ein iPad Camera Connection Kit erforderlich, das im Apple Store verfügbar ist.

Erste Schritte

Nach der Installation der Gerätetreiber führen Sie ihre MIDI-Software für Q88 MKII konfigurieren.itte beachten Sie, dass Sie nach der Treiberinstallation bei Tastendruck noch keinen Sound horen werden, da über Q88 MKII lediglich MIDI-Daten übertragen werden. MIDLaten beinhalten Informationen zur Art und Weise der Wiedergabe. Für die tatsächliche Soundwiedergabe führen Sie ihre Audiosoftware entsprechend konfigurieren. Im folgenden Abschnitt geben wir Ihnen ausfuhrliche Hinweise zu den Konfigurationsoptionen, die Sie in ihrer Audiosoftware vornehmen führen. Im Abschnitt "MIDI-Geräte" ihrer Audioanwendung sollene Q88 MKII unter der Bezeichnung USB Audio Device" (Windows 7, Windows 8) bzw. unter der Bezeichnung "Q88 MKII" (sonstige Betriebssysteme) ausgewiesen sein. Genauere Hinweise zur Konfiguration entnehmer Sieitte dem Benutzerhandbuch ihrer Audioanwendung.

Funktionen

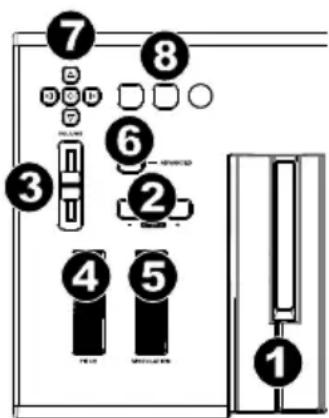

Oberseite

1. Keyboard: Die meisten weiß und schwarzen Tasten auf der Q88 MKII sind beschriftet. Wenn Sie sich im Menu Erweitert befinden, können Sie durch Drücken einer der beschriftten Tasten Sonderfunktionen aktivieren und so den MIDI-Kanal einstehen, transponieren und Programmwechsel senden.
2. Oktavasten: Wenn Sie die Oktaventaste "+" einmal drücken, erlischt die LED oberhalb der Oktaventaste "-", was anzeigt, dass die Oktave der Tastatur nun nach oben verschoben wurde. Bei erneutem Drücken der Octave Up-Taste (^+ + ) werden die Noten zwei Oktaven higher gesetzt, usw. Mit den Octave Up & Down-Tasten konnen Sie das Keyboard insgesamt 4 Oktaven nach oben oder unter transponieren.

Um die Oktave nach unten zu verschiben, drücken Sie die Oktaventaste "-". Sie werden feststellen, dass die LED oberhalb der Oktave "+" erlischt. nur die LED über der Octave Down-Taste ("-") leuchtet, werden alle Noten eine Oktave niedriger wiedergegeben. Wenn nur die LED über der Octave Up-Taste (+) leuchtet, werden alle Noten eine Oktave hoher wiedergegeben. Die LEDs der Oktaventasten "+" und "-"ändern die Farbe, wenn Sie mehr als eine Oktave nach oben oder nach unter springen.

Über gleichzeitiges Drücken der Octave Up & Down-Tasten setzen Sie das Keyboard auf die urprüngliche Oktavlage darüber. In diesen Falle leuchten beiden LEDs.

Die Oktaventasten ^+ + und _-^ können zugewiesen werden, um eine von sieben möglichen MIDI-Funktionen zu steuern. (Siehe Erweiterte Funktionen für weitere Informationen.)

1. Lautstärke-Slider: Über den Lautstärke-Slider werden normalerweise MIDI-Befehle zur Regelung der Tonlautstärke gesendet. Sie konnen dem Slider allerdings auch für andere Kontrollfunktionen wie Pan (Balance), Attack, Reverb, Chorus, uvm. programmieren. Weitere Informationen hierzu entnahmen Sieitte dem Abschnitt Erweiterte Funktionen.

2. Pitchrad: Mit dem Pitchrad können Sie die Tonhöhe einzelnner Noten während des Spielens verändern. So können Sie Sounds erzeugen, die normalerweise nicht mit Keyboard-Klängen assoziiert werden — zum Beispiel Gitarrenriffs. In welchem Umfang Sie die Tonhöhe verändern können, hängt von ihrer Soundquelle ab. Normalerweise wird der Bereich von zwei Halbtönen beansprucht; potentiell sind jedoch Tonerweiterungen bis zu zwei Oktaven hoher oder niedriger möglich.

3. Modulationsrad: Mit dem Modulationsrad können Sie den Klang während des Spielens in Echtzeit modulieren. Diese Funktion wurde ursprünglich für elektronische Keyboardinstrumente entwickelt, um den Performern die Möglichkeit der Einführung von akustischen Effekten wie zum Beispiel Vibratos zu geben. Das Modulationsrad ist absolut MIDI-fähig.

4. Funktionstaste: Über die Funktionstaste erhalten Sie Zugriff auf die erweiterten Funktionen Ihr's Q88 MKII-Keyboard.

Durch Drücken der Taste setzen Sie das Keyboard in den Edit-Modus. Danach konnen Sie die gewünschten Funktionen auswahlen und die entsprichenden Daten eingeben. Im Bearbeitungsmodus werden die schwarzen Tasten auf dem Keyboard zur Auswahl von Funktionen verwendet, während die weißen Tasten zur Dateneingabe, Kanalauss Wahl und DAW-Ausb Wahl dienen.

Die LED über dem Taster zeigt an, ob der Edit-Modus aktiviert oder deaktiviert ist. Im Edit-Modus werden die Funktionen über die schwarzen Tasten des Keyboards ausgewählt. Über die weiß Tasten geben Sie die Daten ein und wahlen die Kanäle aus.

Die Tastatur wird den Modus Bearbeiten verlassen, sobald eine Funktion ausgewählt oder wenn die Taste Erweitert, ABBRECHEN oder ENTER gedrückt wird (die LED oberhalb der Funktionstaste erlischt). Nach Verlassen des Edit-Modus steht die Tastatur wieder für die Tonerzeugung zur Verfügung.

Hinweis: Lesen Sie den Abschnitt Erweiterte Funktionen für weitere Informationen.

1. Richtungstasten: Diese Tasten können die Protokolle von MIDI, Mackie Control oder HUI verwenden, um bestimmte Funktionen in Softwares zu steuern, die diese Unterstützung.itte beachten Sie den Abschnitt Richtungstasten und Transport-Tasten im Kapitel Erweiterte Funktionen fur nahere Informationen.
2. Transport-Tasten: Diese Tasten können die Protokolle von MIDI, Mackie Control oder HUI verwenden, um bestimmte Funktionen in Softwares zu steuern, die diese Unterstützung.itte beachten Sie den Abschnitt Richtungstasten und Transport-Tasten im Kapitel Erweiterte Funktionen fur nahere Informationen.

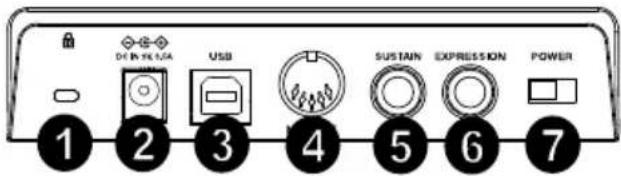

Rückseite

1. Kensington Lock: Verwenden Sie diesen Anschluss, um ein Sicherheitskabel am Gerät anzubringen.
2. DC Power Adapter Input: Schlieben Sie ein (separat erhältliches) Netzteil an, wenn Sie die Q88 MKII nicht über die USB-Verbindung mit Strom versorgen DC 9 V, 500 mA möchten und den MIDI-Anschluss zum Triggern eines externen Sound-Moduls verwenden.
3. Ein-/Ausschalter: Der USB-Anschluss versorgt das Keyboard mit Strom und übermittelt MIDI-Daten, wenn es mit einem Computer verbunden ist, um einen Software-Synthesizer oder MIDI-Sequenzer zu triggern.
4. MIDI Out: Verwenden Sie ein fünf-poliges MIDI-Kabel (separatehältlich), um diese Buchse mit dem MIDI IN eines externen Sound-Modulus oder dem MIDI In eines Synthesizers zu verbinden.
5. Anschluss für Sustain-Pedal: Thiser Anschluss ist für ein Sustain-Pedal vorgesehen (separatehlich). Wird das Pedal betagt, so wird es den von Ihnen gespielen Ton halten, ohne dass Sie die Tasten gedrückt halten müssen.

Hinweis: Für realistische Pedalbetätigung bietet sich das ASP-2 an. Das ASP-2 ist das umschaltbare Sustain-Pedal von Alesis, das an den Sustain-Pedal-Eingang von Q88 MKII angeschlossen werden kann.

Hinweis: Die Polarität des Sustain-Pedals wird automatisch ermittelt, sobald Q88 MKII eingeschaltet wird. Standardmäßig wird davon ausgegangen, dass das Sustain-Pedal auf "AUS" (nicht gedrückt) liegt. Deshalb sollen den Sie das Pedal beim Einsatzalten des Keyboards nicht betätigten, Denn andernfalls wird es verkehrt betrieben, was zur Folge hat, dass die Noten gehalten werden, wenn das Pedal nicht gedrückt wird.

Hinweis: Mit der Pedalfunktion konnen Sie, wie beim Klavier, die Länge des gespielen Tons verändern, ohne dass ihre Höhe zum Einsatz kommt. Wenn Sie mit einem Fußpedal arbeiten möchten, können Sie diese an den für Fußpedale vorgesehenen Anschluss anstecken. Pedalfunktion und Polarität werden automatisch beim Einschalten des Keyboards erkannt. Wenn Sie Polarität und Funktion verändern sollen, halten Sie das Pedal beim Einschalten des Keyboards einfah in der gewünschten Funktion (mit oder ohne aufgesetztem Fuß).

1. Expression-Pedaleingang: Schlieben Sie ein 1/4" TRS Expression-Pedal an diesen Eingang an (separat erhältlich), um Lautstärke, Vibrato oder Hallanteil eines Instruments einzustellen.
2. Netzschalter: Schaltet Q88 MKII ein oder aus.

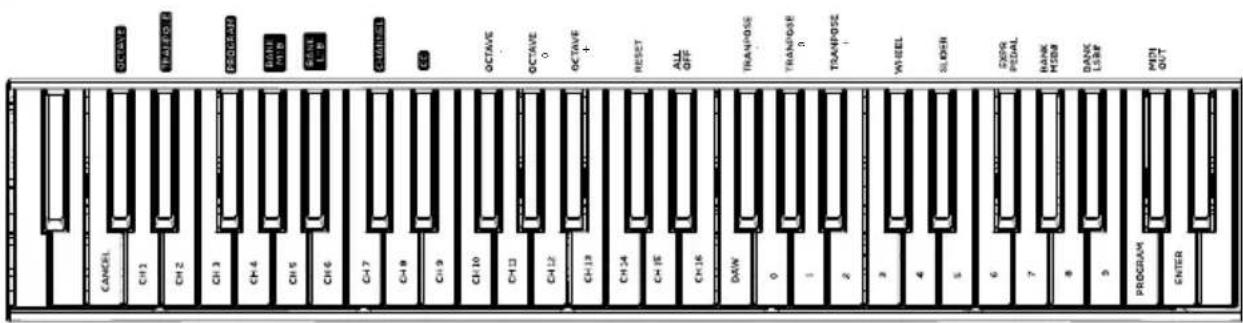

Erweiterte Funktionen

Die beiden Up & Down-Tasten für die Veränderung der Oktavlage (siehe Abschnitt "Oktavlasten") können zusätzlich für die Steuerung der MIDI-Funktionen genutzt werden.

Über Die ersten 7 Schwarzen Tasten können sie die gewünschte Spezialfunktion für die Octave Up & Down-Tasten auswahlen. Für manche dieser Funktionen können allerdings keine Werte unter 0 gesendet werden. Unabhängig von der zugewiesenen Funktion bleiben die beiden über den Tasten befindlichen LEDs erleuchtet.

Wenn Sie die Funktion umprogrammieren wollen gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie dann diejenige schwarze Taste, deren Funktion Sie auswahlen sollen. Mit Ausnahme von CC wird der Bearbeitungsmodus beendet, sobald Sie die Funktion ausgewählt haben, und Sie konnen sofort wieder Noten spielen.

Octave Shift Up & Down-Tasten

Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren. Drücken Sie dann entweder die Octave Up-Taste (^+ + ) , um die Töne eine OktaveHigher wiederzugegeben oder die Octave Down-Taste (^+ - ) , um den Oktavbereich nach unter hin zu erweitern. Mit jedem Tastendruck wird die Tonhöhe um eine Oktave verändert. Die Standardeinstellung der Oktavhöhe ist "0". Sie wird aktiviert, sobald Sie das Keyboard einschalten. In dieser Einstellung sind die beiden über den Tasten befindlichen LEDs erleuchtet.

Um die Up & Down-Tasten für eine andere Funktion zu programmieren, gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste "OCTAVE". Damit wird der Edit-Modus deaktiviert. Hier ein Tipp, wie Sie den Oktavbereich einfacher verändern konnen, zum Beispiel, wenn die Up & Down-Tasten bereits mit anderen MIDIFunktionen belegt sind.

So goht's:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Zur Einstellung eines höheren Oktavbereichs drücken Sie die schwarze Taste OCTAVE ^+ . Im Edit-Modus entspricht diese Taste der Funktion "OCTAVE ^+ , d.h. der Tonbereich wird eine Oktave erhöht. Drücken Sie die Taste so oft, wie der Oktavbereich erhöht werden soll (bis zu 3 Mal).
   Zur Einstellung eines niedrigeren Oktavbereichs drücken Sie die schwarze Taste entspricht OCTAVE -. Im Edit-Modus entspricht diese Taste der Funktion "OCTAVE -", d.h. der Tonbereich wird eine Oktave herabgesetzt. Drücken Sie die schwarze Taste, die für "OKTAVE 0" steht, um die Verschiebung der Oktaven auf 0 zurückzusetzen.
3. Wenn Sie ihre Oktaventransponierung gewählt haben, drücken Sie "ENTER", um ihre Oktave auszuwahlen und den Modus Bearbeiten zu verlassen. Wenn Sie Abbrechen oder Erweitert auswahlen, wird die Auswahr verworfen und der Modus Erweitert beendet.

Control Change

Folgen Sie zur Zuweisung der Oktave/Daten-Tasten zum Senden von Control Change-Nachrichten, die ein- und ausgeschaltet werden können, diesen Schritten:

1. Drücken Sie die Taste Advanced, um in den Bearbeitungsmodus zu wechseln.
2. Drücken Sie die schwarze Taste mit der Aufschrift „CC" (Eb3).
3. Verwenden Sie die Tasten G4-B5 zur numerischen Dateneingabe, um die Control Change-Ziffer einzugegeben, die den Tasten +/- zugewiesen wird.
4. Das Gerät überträgt die zugewiesenen MIDI Control Change-Nachrichten, die ein- und ausgeschaltet werden können (einalmal Drücken Ein, erneutes Drucken Aus).

Die Oktave + / - Tasten konnen auch vorrübergehende MIDI Control Change-Nachrichtensenden. Um den Oktave-/Datum-Tasten vorrübergehende MIDI Control Change-Nachrichtenzuzuweisen, folgen Sie diesen Schritten:

1. Drucken Sie die Taste Advanced, um in den Bearbeitungsmodus zu wechseln.
2. Drücken Sie zweimal auf die schwarze Taste mit der Aufschrift „CC" (Eb3).

Hinweis: Die Advanced-LED blinkt, wenn den +/-Tasten eine vorübergehende CC-Nachricht zugewiesen wird.

1. Verwenden Sie die Tasten G4-B5 zur numerischen Dateneingabe, um die Control Change-Ziffer einzugeben, die den Tasten +/- zugewiesen wird.
2. Das Gerät überträgt die zugewiesenen MIDI Control Change-Nachrichten, die ein- und ausgeschaltet werden können (einalmal Drücken Ein, erneutes Drucken Aus).

Transponierung

In bestimmten Fällen werden Sie die Höhe der am Keyboard generierten Töne nur um ein paar Halbtöne verändern wollen. Hierzu können Sie die Pitch-Funktion des Q88 MKII-Keyboardn nutzen — zum Beispiel, wenn Ihr begleitender Sänger Schwierigkeiten mit den hohen Tönen hat.

Das Transponieren Funktioniert Genius wie das Verändern einer Oktave, beim Transponieren können die TONE jeder um +/- 12 Halbtone verschoben werden. Sie kann wie folgt aktiviert werden: entweder über die Octave Up & Down-Tasten oder über die schwarzen Keyboardtasten "TRANSPOSE -", "TRANSPOSE 0" und "TRANSPOSE +" entsprechen.

Wenn Sie die Octave Up & Down-Tasten für die Transponierung verwenden sollen, gehen Sie wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie dann die schwarze Taste TRASPOSE, welche für die Funktion "TRANSPOSE" programmiert ist. Danach wird der Edit-Modus beendet.
3. Wenn Sie nun die Octave Up-Taste (^+ + ) drucken, konnen Sie horen, wie der Ton transponiert wird.
4. Drücken Sie die „-“-Taste, um das Keyboard einen Halbton nach unter zu transponieren.
5. Drücken Sie „-“ und „+“ zusammen, um die Transposition zu beenden.

Kanal

Mit Q88 MKII verfügbar Sie über 16 MIDI-Kanäle für das Senden von MIDI-Daten.itte beachten Sie jedoch, dass einige MIDI-Geräte und MIDI-Anwendungen die MIDI-Daten des Keyboards nur über einen bestimmten Kanal empfangen können.

In thisem Fall konnen Sie den Sendekanal wie folgt einstellen:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die dem zugeordneten Kanal (D2-E4) entsprechende Taste.

Wenn ein MIDI-Gerät zum Beispiel nur auf Kanal 10 empfangen kann, drücken Sie die Funktionstaste und anschließend Kanal 10 auszuwahlen. Sie können den Sendekanal auch den Octave Up & Down-Tasten (^+ + ^ oder - zuweisen.

Nach der Programmierung des Sendekanals konnen Sie die Kanaleinstellung über die Octave Up & Down-Tasten (^+ + ^+ oder - ) schrittweise aendern. Sobald Kanal 16 erreicht ist, wird durch erneutes Drucken der Octave Up-Taste wieder Kanal 1 ausgewählt. Um die Auswahl auf Kanal 1 zurückzusetzen, drucken Sie einfach die Octave Up & Down-Tasten gleichzeitig.

Program Change

Mittels Program Change-Befehlen können Sie zwischen verschiedenen Instrumenten und Stimmen wechseln. Hier ein Beispiel: Sie wollen Ihr aktuelles Instrument durch einen Bass-ersetzen. Hierzu können Sie den Program Change-Befehl "32" senden, der aus der General MIDI Instrumentenliste einen Acoustic-Bass-Sound. Es gibt zwei Methoden, Program Change-Befehle auszuwahlen:

Aufsteigender / Absteigender Program Change:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drucken Sie auf die schwarze Taste mit der Aufschrift „PROGRAM". (F#2).
   3.Jetzt konnen Sie das Programm uber die Octave Up & Down-Tasten andern.
3. Drücken Sie Octave Up-Taste und spielen Sie die Tastatur, bis Sie das gewünschte Instrument gefunden haben.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der PGM#.
3. Drücken Sie nacheinander die Tasten "3", "2", und "ENTER" ein. Ihr Keyboard ist nun eingerichtet, den Bass-Sound 32.

These Methode ist nutzlich, wenn Sie - wie in dieser Fall - eine bestimmte Nummer auswahlen möhen.

Wenn Sie den Program Change über die Octave Up & Down-Tasten veranlassen. Durch gleichzeitiges Drücken der Octave Up & Down-Tasten wird das Keyboard auf Programm "0" (Konzertflügel) darüber gesetzt.

Bank LSB und Bank MSB

Program Change ist der am früigsten verwendete Befehl zur Auswahl von Instrumenten und Stimmen. Allerdings ist die Anzahl der mittels Program Change auszuwählenden Instrumente auf 128 beschränkt. Wenn Sie Geräte mit mehr als 128 Stimmen anzapfen sollen, müssen Sie mit Bank LSB und Bank MSB-Meldungen arbeiten.

Aufsteigender / Absteigender Bankwechsel:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht "Bank LSB" bzw. "Bank MSB".
3. Zeitt konnen Sie das Bank LSB bzw. Bank MSB über die Octave Up & Down-Tastenändern.
4. Drücken Sie Octave Up-Taste und spielten Sie die Tastatur, bis Sie das gewünschte Instrument gefunden haben.

Direktauswahl:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht "BANK LSB" bzw. "BANK MSB".
3. Drücken Sie nacheinander die Tasten "3", "2", und "ENTER" ein.

Sie die Änderung damit immer mit ENTER. Wenn Sie den Bank Change über die Octave Up & Down-Tasten veranlassen. Durch gleichzeitiges Drücken der Octave Up & Down-Tasten wird das Keyboard auf Bank "0" zurückgesetzt.

Lautstärke-Slider

Gehen sie wie hierzu wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der Funktion "FADER".
3. Verwenden Sie die Tasten zur numerischen Dateneingabe, um die CC-Ziffer einzugeben, die Sie dem Lautstärke-Fader zuweisen möchten.

Falls Sie einen falschen Zahlenwert eingegeben haben, konnen Sie den Edit-Modus mit der CANCEL-Taste (C1) verlassen, ohne den programmierten Effekt zu verändern.

Modulationsrad

Sie können dem Modulationsrad verschiedene CC- und MIDI-Nachrichten zuweisen. Zu den nützlichen Nachrichten zahlen: MIDI CC 01 (Modulation), MIDI CC 07 (Lautstärke), MIDI CC 10 (Pan) und MIDI CC 05 (Portamento).

Es gibt insgesamt 132 Nachrichten. Damit diese Nachrichten Auswirkungen auf den Sound haben, muss das empfangende MIDI-Gerät jedoch in der Lage sein, diese MIDI-Nachrichten zu lessen und darauf zu reagieren. (Die komplette Liste aller Effekte finden Sie weiter hinten in thisem Handbuch.)

So weisen Sie dem Modulationsrad eine Nachricht zu:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der Funktion "WHEEL".
3. Verwenden Sie die Tasten zur numerischen Dateneingabe, um die Ziffer der Nachricht einzugeben, die Sie dem Modulationsrad zuweisen möchten.

Falls Sie einen falschen Zahlenwert eingegeben haben, können Sie den Edit-Modus mit der CANCEL-Taste verlassen, ohne den programmierten Effekt zu verändern.

Ein Beispiel: Sie wollen das Modulationsrad für den Effekt CC 10 (Pan bzw. Balance) programmieren.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der Funktion "WHEEL".
3. Drucken "1".
4. Drücken "0". Damit haben Sie "10"ingegeben.
5. Drucken Sie ENTER.

Pedale expression zuordnung

Sie können dem pedale expression verschiedene CC- und MIDI-Nachrichten zuweisen. Zu den nutzlichen Nachrichten zahlen: MIDI CC 01 (Modulation), MIDI CC 07 (Lautstärke), MIDI CC 10 (Pan) und MIDI CC 05 (Portamento).

Es gibt insgesamt 132 Nachrichten. Damit diese Nachrichten Auswirkungen auf den Sound haben, muss das empfangende MIDI-Gerät jedoch in der Lage sein, diese MIDI-Nachrichten zu lessen und darauf zu reagieren. (Die komplette Liste aller Effekte finden Sie weiter hinten in thisem Handbuch.)

So weisen Sie dem pedale expression eine Nachricht zu:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der Funktion "EXPR PEDAL".
3. Verwenden Sie die Tasten zur numerischen Dateneingabe, um die Ziffer der Nachricht einzugeben, die Sie dem pedale expression zuweisen möchten.

Anstatt die Werte einzugeben, können Sie mit den Tasten "+" und "-" auch einzeln durch jeder Effekt blättern. Sobald der richtige Wert ausgewählt wurde, drücken Sie die Taste ENTER.

Falls Sie einen falschen Zahlenwert eingegeben haben, konnen Sie den Edit-Modus mit der CANCEL-Taste verlassen, ohne den programmierten Effekt zu verändern.

Bitte beachten Sie, dass der dem pedale expression zugewiesene Effekt nicht gespeichert wird, wenn Sie das Keyboard ausschalten. Wenn das Keyboard erneut angeschaltet wird, wird dem pedale expression der Standardeffekt "1" (Modulation) zugewiesen.

Ein Beispiel: Sie wollen das pedale expression für den Effekt 10 (Pan bzw. Balance) programmieren.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste entspricht der Funktion "EXPR PEDAL".
3. Drucken "1".
4. Drücken "0". Damit haben Sie "10" eingebehen.
5. Drucken Sie ENTER.

Richtungstasten und Transportsteuerungen

Die Richtungstasten und Transport-Tasten verwenden die Protokolle von MIDI, Mackie Control oder HUI, um bestimmte Funktionen in Softwares zu steuern, die diese Unterstützung.

Um auszuwahlen, welches Protokoll diese Tasten verwenden, um mit der Software zu kommunizieren, gehen Sie wie folgt vor:

1. Drücken Sie die Taste Erweiterte Funktionen, um in den Modus Bearbeiten zu gelangen.
2. Drucken Sie die Taste für DAW.

Hinweis: Die LEDs + + und - leuchten im Mackie Control-Modus grün, im HUI -Modus rot und im MIDI-Modus orange auf.

1. Drucken Sie Enter.

Hinweis: ihre Software muss außer dem bereit sein, Befehle von einem externen Gerät (d.h. Q88 MKII) unter Verwendung des MIDI, Mackie Control- oder HUI-Protokolls empfangen zu konnen. Die Mackie- und HUI-Bedienelemente werden über die virtuelle Schnittstelle 2 gesendet.

Fehlerbehebung

Allgemeine

Hier finden Sie Antwerten auf früig gestellte Fragen zur Fehlerbehebung bei den Keyboards der Q88 MKII-Serie.

Problem 1: Mein Alesis-Gerät Funktioniert plottlich nicht mehr, obwohl es seit der Installation problemlos in Betrieb war.

Lösung 1: Schalten Sie das Gerät für 10 Sekunden aus. Starten Sie ihren Computer neu. Sollte das Problem weiter bestehen, müssen Sie eventuell die Gerätetreiber neu installieren.

Problem 2: Ich habe ein Haltepedal an mein Q88 MKII-Keyboard angeschlossen, aber es Funktioniert irgendwie "falsch herum"...

Lösung 2: Das Keyboard errechnet die Polarität des Haltepedals, wenn es eingeschaltet wird. Wahrscheinlich ist das Pedal so eingestellt, dass es beim Einsatzen auf AUS stehen. Wenn Sie möchten, dass das Pedal “richtig herum” Funktioniert, halten Sie es nicht gedrückt, wenn Sie das Keyboard einschalten.

Problem 3: Wenn ich eine Keyboardtaste drücke, gibt es eine kurze Verzögerung, bevor ich den Sound höre.

Lösung 3: Diese Verzögerung nennt man Latenzzeit. Die Latenzzeit bei der Übertragung von MIDI-Signalen ist von der von Ihnen verwendeten Synthesizer-Software abhängig. Bei MIDI-Daten handelt es sich ledigious um Befehlsdaten, die von ihrer Synthesizer-Software empfangen werden. Bevor der auf diese Befehlsdaten bezogene Sound ausgegeben werden kann, müssen komplexe Berechnungen erfolgen, woraus sich die zeitliche Verzögerung bei der Soundwiedergabe ergibt.

Um diesen Problem zu begegen, empfehlen wir Ihnen, eine richtig gute Audio-Schnittstelle einzusetzen. Auf unserer Website alesis.com erhalten sie Informationen zu einer Auswahl von. Falls Sie bereits über eine leistungsstarke Audio-Schnittstelle verfügen, sollenn Sie die neuesten Treiber installieren oder die Buffergroße der Audio-Treiber heruntersetzen.

MIDI-Funktionen

Die Q88 MKII-Keyboardn wurden so konstruiert, dass die MIDI-Verarbeitung mit ihrem Computer so einfach wie möglich wird. Nichtsdestotrotz können unter Umständen Schwierigkeiten mit den MIDI-Funktionen auftreten. Oft liegt der Fehler in diesen Fälle nicht am Keyboard, sondern am Empfänger gerät. Um dem entgegenzuwirken, gibt es eine nützliche MIDI-Funktion: Reset All Controllers.

Controller-Reset

Wenn Sie mit einem der zugewiesenen Effekte nicht zufrieden sind, aber nicht lange herrumratseln wollen, welcher Effekt es genau sein könnte, konnen Sie den MIDI-Befehl "Reset All Controllers" senden und ähnliche Effekte auf 0 zurücksetzen.

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drucken Sie die Schwarze Taste "RESET".
3. Der Edit-Modus wird nun beendet und die Effekte werden zurückgesetzt.

Factory Reset

1. Schalten Sie die Q88 MKII aus.
2. Halten Sie die Tasten "+" und "-" bis Schritt 4 gleichzeitig gedrückt.
3. Schalten Sie die Q88 MKII ein.
4. Lassen Sie die Tasten los.

Das Keyboard wurde nun wieder auf die Werkseinstellungen zurückgesetzt.

MIDI-Ausgang

Über den MIDI-Ausgang an der Rückseite des Keyboards konnen Sie Ihr Q88 MKII an ein externes Soundmodul oder ein MIDI-Keyboard anschließen. Beim Einschalten des Keyboards werden sümttliche Controller-Daten standardmäßig über den MIDI-Ausgang sowie den USBAusgang ausgegeben.

Wenn Sie den MIDI-Ausgang wie ein herkömmliches USB-MIDI Interface einsetzen möchten, können Sie den "MIDI Out"-Modus aktivieren. Gehen Sie hierbei wie folgt vor:

1. Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
2. Drücken Sie die schwarze Taste "MIDI OUT".
3. Damit verlassen Sie den Edit-Modus.
4. Das Keyboard kann nun die vom Computer empfangenen Daten über den MIDI-Ausgang an jeder angeschlossene MIDI-Gerät senden.

Sie sollenn allerdings nicht vergessen, in Ihr dem Sequenzer "Q88 MKII USB MIDI Out" als MIDIAusgabegerät zu konfigurieren.

Appendix (English)
