BEDIENUNGSANLEITUNG SHM 600 A1 SILVERCREST

SCANNER À MAIN Mode d’emploi HANDHELD SCANNER Operating instructions IAN 73767 HANDSCANNER Bedienungsanleitung Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

Mode d’emploi Bedienungsanleitung Operating instructions Page Seite Page

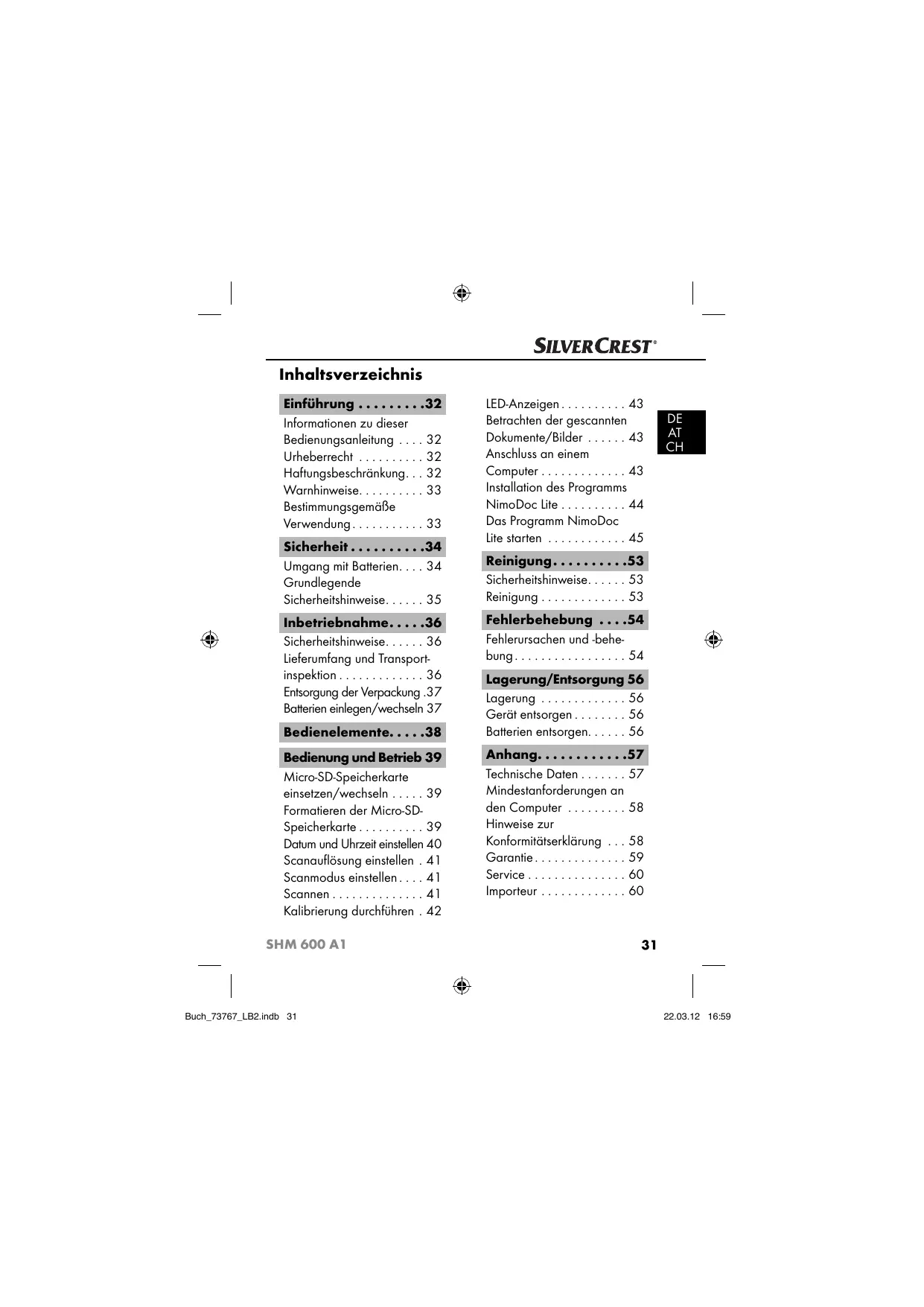

• Inhaltsverzeichnis Einführung p. 32
• Informationen zu dieser Bedienungsanleitung p. 32
• Urheberrecht p. 32
• Haftungsbeschränkung p. 32
• Warnhinweise p. 33
• Bestimmungsgemäße Verwendung p. 33
• Sicherheit p. 34
• Umgang mit Batterien p. 34
• Grundlegende Sicherheitshinweise p. 35
• Inbetriebnahme p. 36
• Sicherheitshinweise p. 36
• Lieferumfang und Transportinspektion p. 36
• Entsorgung der Verpackung .37 Batterien einlegen/wechseln 37 Bedienelemente p. 38
• Bedienung und Betrieb 39 Micro-SD-Speicherkarte einsetzen/wechseln p. 39
• Formatieren der Micro-SDSpeicherkarte p. 39
• Datum und Uhrzeit einstellen 40 Scanauflösung einstellen . 41 Scanmodus einstellen p. 41
• Scannen p. 41
• Kalibrierung durchführen . 42 SHM 600 A1 Buch_73767_LB2.indb 31 LED-Anzeigen p. 43
• Betrachten der gescannten Dokumente/Bilder p. 43
• Anschluss an einem Computer p. 43
• Installation des Programms NimoDoc Lite p. 44
• Das Programm NimoDoc Lite starten p. 45

• Reinigung p. 53
• Sicherheitshinweise p. 53
• Reinigung p. 53
• Fehlerbehebung p. 54
• Fehlerursachen und -behebung p. 54
• Lagerung/Entsorgung 56 Lagerung p. 56
• Gerät entsorgen p. 56
• Batterien entsorgen p. 56
• Anhang p. 57
• Technische Daten p. 57
• Mindestanforderungen an den Computer p. 58
• Hinweise zur Konformitätserklärung p. 58
• Garantie p. 59
• Service p. 60
• Importeur p. 60

Einführung Einführung Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Diese Bedienungsanleitung ist Bestandteil des mobilen Handscanners SHM 600 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an den Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung, entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Einführung Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

WARNUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für den nicht gewerblichen Gebrauch zum Scannen und Digitalisieren von Dokumenten und Bildern bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer. SHM 600 A1 Buch_73767_LB2.indb 33

Sicherheit Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personenund Sachschäden führen. Umgang mit Batterien WARNUNG Gefahr durch nicht ordnungsgemäße Verwendung! Es besteht Explosions- und Auslaufgefahr! Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise: ► Werfen Sie Batterien nicht ins Feuer. ► Schließen Sie Batterien nicht kurz. ► Versuchen Sie nicht, Batterien wieder aufzuladen. ► Überprüfen Sie regelmäßig die Batterien. Ausgetretene Batteriesäure kann dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschädigten oder ausgelaufenen Batterien besondere Vorsicht walten lassen. Verätzungsgefahr! Schutzhandschuhe tragen. ► Batterien für Kinder unzugänglich aufbewahren. Bei Verschlucken umgehend einen Arzt aufsuchen. ► Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht benutzen.

Sicherheit Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb. ■ Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. ■ Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. ■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. ■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden. ■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor. ■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) neben das Gerät. ■ Das Gerät nicht in der Nähe von offenen Flammen betreiben. SHM 600 A1 Buch_73767_LB2.indb 35

Inbetriebnahme Inbetriebnahme Sicherheitshinweise

WARNUNG Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Lieferumfang und Transportinspektion Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

Handscanner 2 GB Micro-SD-Speicherkarte inkl. Adapter auf SD-Speicherkarte 2 x 1,5 V Batterien Typ AA / LR6 / Mignon Programm-CD Aufbewahrungstasche USB-Kabel Reinigungstuch Papier für die Weißabgleich-Kalibrierung Bedienungsanleitung HINWEIS ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Inbetriebnahme Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften. HINWEIS ► Heben Sie, wenn möglich, die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können. Batterien einlegen/wechseln ♦ Öffnen Sie die Abdeckung des Batteriefachs auf der Geräteoberseite, indem Sie die Abdeckung nach rechts schieben und abheben. ♦ Legen Sie die Batterien vom Typ AA/LR6/Mignon (im Lieferumfang enthalten) in das Batteriefach ein. ♦ Schließen Sie das Batteriefach , indem Sie die Abdeckung aufsetzen und sie nach links schieben. SHM 600 A1 Buch_73767_LB2.indb 37

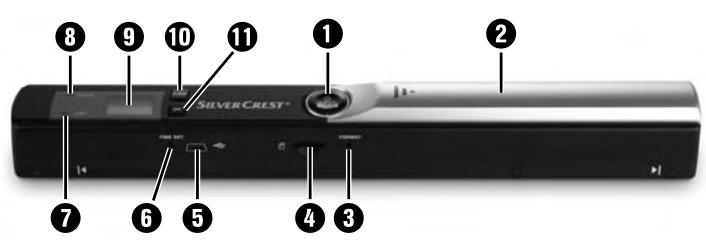

Bedienelemente Bedienelemente (siehe Ausklappseite Abbildung A) Taste

/SCAN: Ein-/Ausschalter; Scanvorgang starten/beenden Batteriefach Taste FORMAT: Micro-SD-Speicherkarte formatieren Steckplatz für Micro-SD-Speicherkarte USB-Anschluss Taste TIME SET: Datum und Uhrzeit einstellen LED ERR: Scangeschwindigkeit zu hoch LED SCAN: Scannen wird durchgeführt Display Taste C/BW: Scanmodus einstellen Taste DPI: Scanauflösung einstellen Displaydarstellungen (siehe Ausklappseite Abbildung B) Anzeige SD-Karte: Fotos werden auf der Micro-SDSpeicherkarte gespeichert Anzeige Effekt: Dokumente werden in Farbe oder schwarz/weiß gescannt Zähler: Zeigt die Anzahl der gescannten Dateien auf der Micro-SD-Speicherkarte an Gewählte Auflösung: HIGH: 600 dpi; LOW: 300 dpi Anzeige Batterie: Batterie ist voll

Bedienung und Betrieb Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes.

Micro-SD-Speicherkarte einsetzen/wechseln Das Gerät benötigt eine Micro-SD-Speicherkarte (im Lieferumfang enthalten), um Dokumente oder Bilder zu scannen und zu speichern. ♦ Schalten Sie das Gerät mit der Taste /SCAN aus. ♦ Stecken Sie die Micro-SD-Speicherkarte mit den Metallkontakten nach oben in den Steckplatz und drücken Sie vorsichtig auf die Karte, bis sie einrastet. ACHTUNG ► Drücken Sie die Micro-SD-Speicherkarte nicht mit Gewalt in den Steckplatz. Das Gerät und die Speicherkarte können dadurch beschädigt werden. Formatieren der Micro-SD-Speicherkarte Bei Verwendung einer neuen Micro-SD-Speicherkarte muss diese vor dem Scannen formatiert werden. HINWEIS ► Beim Formatieren werden alle Daten auf der Micro-SDSpeicherkarte gelöscht. ♦ Schalten Sie das Gerät mit der Taste /SCAN aus. ♦ Stecken Sie eine Micro-SD-Speicherkarte mit den Metallkontakten nach oben in den Steckplatz und drücken Sie vorsichtig auf die Karte, bis sie einrastet. ♦ Schalten Sie das Gerät mit der Taste /SCAN ein. ♦ Drücken Sie mit einem dünnen und stumpfen Gegenstand, z.B. das Ende einer Büroklammer, auf die Taste FORMAT . Im Display erscheint ein . SHM 600 A1 Buch_73767_LB2.indb 39

Bedienung und Betrieb

♦ Drücken Sie die Taste /SCAN , um mit dem Formatieren der Micro-SD-Speicherkarte zu beginnen. Im Display blinkt solange die Anzeige der SD-Karte , bis die Formatierung abgeschlossen ist. Datum und Uhrzeit einstellen ♦ Schalten Sie das Gerät mit der Taste /SCAN ein. ♦ Drücken Sie mit einem dünnen und stumpfen Gegenstand, z.B. das Ende einer Büroklammer, auf die Taste TIME SET . Im Display erscheint ## für das Jahr, wobei ## für eine Reihe von Ziffern steht, die zum Übereinstimmen mit der tatsächlichen Zeit bzw. dem Datum abgeändert wird. ♦ Drücken Sie die Taste C/BW Jahr auszuwählen. oder DPI , um das aktuelle ♦ Drücken Sie die Taste /SCAN , um die Einstellung zu bestätigen. Im Display erscheint ##. ♦ Wiederholen Sie die letzten zwei Handlungsschritte, um den Monat, den Tag, die Stunde und die Minute einzustellen. ♦ Nach dem Einstellen der Minute ( ##), drücken Sie erneut die Taste TIME SET , um den Einstellmodus von Datum und Uhrzeit zu beenden.

Bedienung und Betrieb Scanauflösung einstellen ♦ Drücken Sie die Taste DPI , um zwischen der hohen Auflösung (HIGH = 600 dpi) und der niedrigen Auflösung (LOW = 300 dpi) auszuwählen. Im Display wird HIGH oder LOW angezeigt.

Scanmodus einstellen ♦ Drücken Sie die Taste C/BW , um zwischen dem Farb-Modus (COLOR) und dem Schwarz/Weiß-Modus (MONO) auszuwählen. Im Display wird COLOR oder MONO angezeigt. Scannen HINWEIS ► Zum Scannen stellen Sie bitte sicher, dass das Gerät nicht an einem Computer angeschlossen und die Micro-SD-Speicherkarte eingelegt ist. ♦ Schalten Sie das Gerät mit der Taste /SCAN ein. ♦ Legen Sie das Dokument auf eine ebene Oberfläche und halten es mit einer Hand darauf fest. ♦ Legen Sie das Gerät auf den Papierrand. Achten Sie darauf, dass der Scanbereich zwischen den Markierungen der Scanbreite ( ), die auf der Seite des Gerätes markiert ist, beibehalten wird. ♦ Halten Sie das Gerät flach gegen das Dokument gedrückt und drücken Sie einmal auf die Taste /SCAN . Die LED SCAN leuchtet auf. ♦ Fahren Sie langsam mit dem Gerät über das Dokument und halten Sie dabei Ihre Hand ruhig, um die beste Qualität des gescannten Dokuments zu erzielen. ♦ Drücken Sie erneut die Taste beenden. SHM 600 A1 Buch_73767_LB2.indb 41 /SCAN , um das Scannen zu

Bedienung und Betrieb HINWEIS

► Um die Batterien zu schonen, schaltet das Gerät bei Nichtbenutzung automatisch nach 3 Minuten ab. Kalibrierung durchführen HINWEIS ► Führen Sie die Kalibrierung nur durch, wenn der Weißabgleich eingestellt werden muss. Ein Weißabgleich empfiehlt sich, wenn bei gescannten Bildern der hellste Punkt, der in Wirklichkeit weiß sein sollte, in einem Grauton erscheint. ♦ Platzieren Sie das Gerät auf das mitgelieferte Papier für die Weißabgleich-Kalibrierung und schalten Sie das Gerät mit der Taste /SCAN ein. ♦ Drücken und halten Sie die Taste C/BW und drücken Sie dann die Taste /SCAN , um in den Kalibrierungsmodus zu wechseln. Im Display blinkt die Anzeige der SD-Karte solange, bis der interne Speicher gelöscht ist. Anschließend leuchten die LED SCAN und LED ERR auf. HINWEIS ► Die auf der Micro-SD-Speicherkarte vorhandenen Dokumente/Bilder bleiben bei Löschung des internen Speichers erhalten. ♦ Bewegen Sie das Gerät solange nicht, bis die LED ERR erlischt. Die LED SCAN leuchtet weiter. ♦ Beginnen Sie nun mit dem Scannen des Papiers, indem Sie das Gerät über das weiße Papier fahren, bis die LED SCAN erlischt (schieben Sie das Gerät rückwärts, falls notwendig). ♦ Der Kalibriervorgang ist beendet. Schalten Sie das Gerät mit der Taste /SCAN aus.

Bedienung und Betrieb LED-Anzeigen LED SCAN leuchtet grün: Scannen wird durchgeführt. LED SCAN leuchtet nicht: Standby-Betrieb/Scannen vollständig. LED ERR leuchtet orange: Scangeschwindigkeit zu hoch/Scan verwackelt. LED ERR leuchtet nicht: Fehlerfreie Scangeschwindigkeit.

Betrachten der gescannten Dokumente/Bilder Verwenden Sie entweder den mitgelieferten SD-Karten-Adapter oder schließen Sie das Gerät mit dem USB-Kabel direkt an einen Computer an, um Ihre Daten von der Micro-SD-Speicherkarte zu übertragen. Anschluss an einem Computer Systemvoraussetzungen Sie benötigen einen Computer mit einem freien USB-Anschluss und als Betriebssystem Windows® XP SP2, Windows® Vista, Windows® 7 der Firma Microsoft® oder Mac OS® 10.4 oder höher. ♦ Verbinden Sie das Gerät mittels USB-Kabel mit Ihrem Computer und schalten Sie es mit der Taste /SCAN ein. Ihr Computer sollte das Gerät als einen „Wechseldatenträger“ erkennen. ♦ Klicken Sie auf „Ordner öffnen, um Dateien anzuzeigen“, um die gescannten Bilder zu betrachten und zu importieren. HINWEIS ► Wenn Sie die Autostartfunktion ausgeschaltet haben und der Wechseldatenträger nicht automatisch angezeigt wird, rufen Sie den Arbeitsplatz (PC) auf und suchen Sie nach dem Gerät unter „Wechseldatenträger“. SHM 600 A1 Buch_73767_LB2.indb 43

Bedienung und Betrieb Installation des Programms NimoDoc Lite HINWEIS

► Bitte beachten Sie, dass das Programm NimoDoc Lite nur mit Windows-PCs zusammenarbeitet. MAC-User benötigen eine alternative Software oder müssen eine Windows-Umgebung emulieren. ► Die Abbildungen und die Beschreibungen beziehen sich auf das Betriebssystem Microsoft Windows® 7. Die Bildschirmdarstellung kann in Abhängigkeit der Anzeigeeinstellungen bei anderen Betriebssystemen abweichen. ♦ Legen Sie die mitgelieferte Programm-CD in das CD-Laufwerk Ihres Computers ein. Das Fenster „Automatische Wiedergabe“ wird angezeigt. ♦ Klicken Sie auf die Schaltfläche „NimoDoc.exe ausführen“. Die Installation startet und das Startfenster wird angezeigt. HINWEIS ► Wenn Sie die Autostartfunktion ausgeschaltet haben und der Installationsvorgang nicht automatisch beginnt, starten Sie den Installationsvorgang durch einen Doppelklick auf die Datei „NimoDocLite.exe“ im Hauptverzeichnis der CD. ♦ Klicken Sie auf die Schaltfläche „Install NimoDoc Lite“, um das Programm „NimoDoc Lite“ zu installieren. Der Installationsassistent führt Sie nun schrittweise durch den Installationsprozess. Nach erfolgreicher Installation wird angezeigt, dass die Installation vollständig erfolgt ist. ♦ Klicken Sie auf die Schaltfläche „Fertigstellen“. Das Startfenster wird wieder angezeigt. ♦ Klicken Sie auf die Schaltfläche „Exit“, um das Installationsprogramm zu beenden.

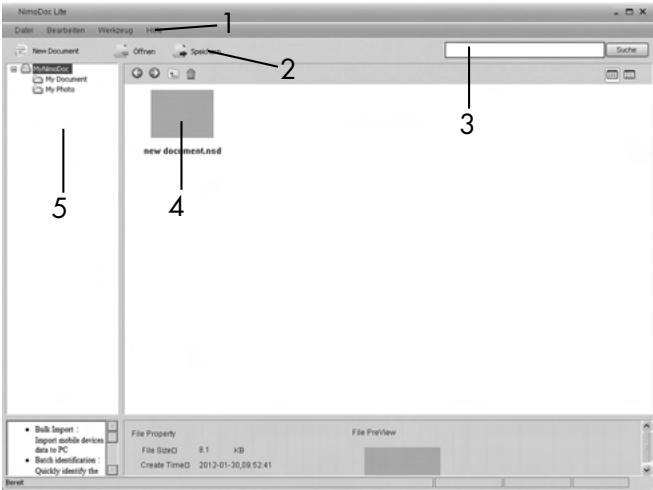

Bedienung und Betrieb Das Programm NimoDoc Lite starten ♦ Starten Sie das Programm durch einen Doppelklick auf das Programmsymbol auf dem Desktop oder wählen Sie den entsprechenden Eintrag im Startmenü aus.

♦ Das Hauptfenster wird geöffnet.

2. Schnellstartleiste

Bedienung und Betrieb Arbeitsbereich konfigurieren ♦ Klicken Sie mit der rechten Maustaste auf „MyNimoDoc“ im Arbeitsbereich. Ein Kontextmenü öffnet sich.

♦ Klicken Sie mit der linken Maustaste auf „Ordnermanagement“. Ein neues Fenster mit der Ordnerverwaltung öffnet sich. ♦ Klicken Sie auf „Hinzufügen“, um einen Ordner von Ihrer Festplatte oder dem Gerät auszuwählen.

Bedienung und Betrieb ♦ Nachdem Sie einen Ordner ausgewählt haben, klicken Sie auf „Speichern“. Der gewählte Ordner wird nun im Arbeitsbereich angezeigt und alle zu bearbeitenden Dokumente oder Bilder können in diesem Ordner abgelegt werden.

Bilder vom Gerät importieren ♦ Klicken Sie in der Schnellstartleiste auf „Öffnen“, um Bilder vom Gerät in eine Dokumentenmappe zu übernehmen. Das Fenster „Öffnen“ wird angezeigt. ♦ Wählen Sie hier, ob Sie einen ganzen Ordner (Folder) oder eine einzelne Datei (Image) in eine Dokumentenmappe importieren wollen. Zusätzlich können Sie auch filtern, nach welchen Dateiformaten gesucht werden soll. ♦ Klicken Sie auf „OK“ und wählen Sie anschließend den Ordner bzw. die einzelne Datei aus, die Sie importieren möchten. Eine neue Dokumentenmappe mit den importierten Bildern wird erstellt. ♦ Klicken Sie mit der rechten Maustaste auf die Dokumentenmappe und vergeben Sie unter „Umbenennen“ einen aussagekräftigen Namen für die Dokumentenmappe. HINWEIS ► Die Bilder Ihres Gerätes finden Sie auf dem neu erkannten Wechseldatenträger im Verzeichnis DCIM/100Media. SHM 600 A1 Buch_73767_LB2.indb 47

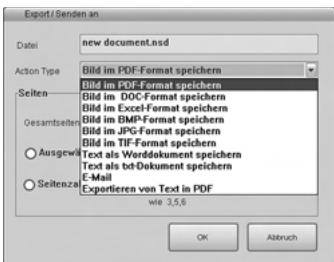

Bedienung und Betrieb Bilder einer Dokumentenmappe exportieren

Sie können die gesammelten Bilder und Dokumente einer Dokumentenmappe in verschiedene Dateiformate exportieren. ♦ Wählen Sie zuerst die entsprechende Dokumentenmappe aus und klicken dann im Hauptbildschirm auf „Speichern“. ♦ Ein weiteres Fenster wird geöffnet, in dem Sie angeben können in welches Dateiformat die Dokumentenmappe ausgegeben werden soll. Texterkennung ♦ Klicken Sie in der Schnellstartleiste auf „Öffnen“, um ein Bild vom Gerät zu übernehmen. Das Fenster „Öffnen“ wird angezeigt. ♦ Wählen Sie als Input Mode „Image“ und klicken Sie auf „OK“. ♦ Geben Sie den Pfad zu Ihrem Bild an, markieren Sie das Bild und klicken Sie auf „Öffnen“. Das Bild erscheint jetzt im Vorschaubereich. ♦ Durch einen Doppelklick auf das Bild öffnet sich die Editieroberfläche.

Bedienung und Betrieb

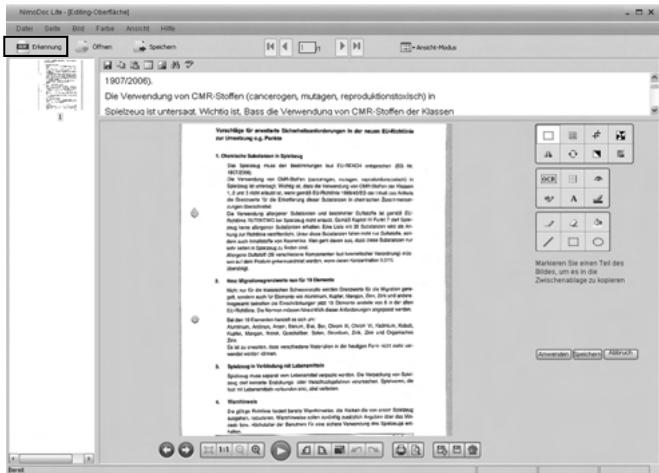

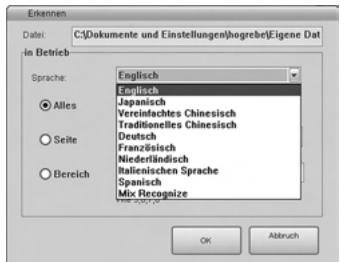

♦ Klicken Sie auf „Erkennung“. Ein weiteres Fenster wird geöffnet, in dem Sie angeben können, welche Sprache im Bild verwendet wird. ♦ Wählen Sie die entsprechende Sprache aus und klicken Sie auf „OK“. Der Editor beginnt mit der Erkennung des Textes. ♦ Klicken Sie in der Schnellstartleiste der Editieroberfläche auf „Speichern“ und wählen Sie das zu exportierende Dateiformat, z.B. „Text als Worddokument speichern“, aus. SHM 600 A1

Bedienung und Betrieb ♦ Geben Sie einen Pfad und einen Dateinamen an und klicken Sie auf „Speichern“.

HINWEIS ► Achten Sie darauf, dass auf dem eingescannten Bild der Text waagerecht verläuft, da sonst die Texterkennung nicht funktioniert. Wenn dies nicht der Fall ist, drehen Sie das Bild mit den Links- / Rechts-Schaltflächen im unteren Bereich des Bildschirms und speichern Sie es erneut ab. Werkzeugleiste Am rechten Bildrand befindet sich die Werkzeugleiste, die Ihnen verschiedene Bearbeitungswerkzeuge zur Verfügung stellt:

Markieren von Bildbereichen

Einstellung von Helligkeit, Kontrast, Sättigung und Farbe

Funktion zum Drehen der Bilder

Schwarz-Weiß-Sättigung

Schwarz-Weiß-Bild erstellen

Bedienung und Betrieb

10. Funktion zum Beschneiden der Ränder

11. Rote Augen entfernen

12. Notizen in das Bild einfügen

13. Text in das Bild einfügen

14. Kugelschreiberfunktion

15. Bleistiftfunktion

17. Bereiche einfärben

19. Rechtecke zeichnen

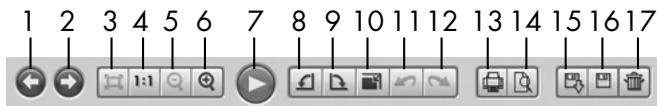

Bedienung und Betrieb Steuerungsleiste

Optimale Bildgröße anzeigen

Tatsächliche Bildgröße anzeigen

In den Vollbildmodus wechseln

Bild nach links drehen

Bild nach rechts drehen

10. Bildgröße ändern (Pixelangaben)

11. Rückgängig machen

12. Wiederherstellen

14. Druckansicht öffnen

Reinigung Reinigung Sicherheitshinweise

ACHTUNG Mögliche Beschädigung des Gerätes. Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen. ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. Reinigung ■ Reinigen Sie das Gehäuse ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. ■ Reinigen Sie die Oberfläche der Scannerlinse mit dem mitgelieferten Reinigungstuch. SHM 600 A1 Buch_73767_LB2.indb 53

Fehlerbehebung Fehlerbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden. Fehlerursachen und -behebung Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler Mögliche Ursache Behebung Das Gerät lässt sich nicht einschalten. - Batterien sind entladen. - Batterien sind nicht richtig eingelegt. - Ersetzen Sie die Batterien. - Legen Sie die Batterien richtig in das Batteriefach ein. Die Bilder können beim Scannen nicht gespeichert werden. - Es wurde keine MicroSD-Speicherkarte eingesetzt. - Die Micro-SDSpeicherkarte ist voll. - Die Micro-SDSpeicherkarte wurde nicht richtig formatiert - Setzen Sie die Speicherkarte mit den Metallkontakten nach oben ein. - Speichern Sie die Daten von der Speicherkarte auf einem Computer. - Formatieren Sie die Speicherkarte (siehe Kapitel Formatieren der Micro-SD-Speicherkarte) Anschlussfehler. - Vergewissern Sie sich, dass alle Kabel richtig angeschlossen sind. Starten Sie ggf. den Computer neu. - Probieren Sie einen anderen USB-Port. Der Computer erkennt das Gerät nach dem Anschließen nicht (Es wird kein Wechseldatenträger erkannt).

Fehlerbehebung Fehler Mögliche Ursache Behebung Die Scannerlinse ist verschmutzt. - Reinigen Sie die Scannerlinse mit dem Reinigungstuch. - Kalibrieren Sie das Gerät neu. Die LED ERR leuchtet beim Scannen eines Dokuments auf. Die Scangeschwindigkeit ist zu hoch. Drücken Sie zum Abbrechen auf die Taste /SCAN und probieren Sie das Dokument mit einer langsameren Geschwindigkeit neu zu scannen. Die LED ERR leuchtet nach dem Einschalten des Gerätes auf. Die Kalibrierungsdaten wurden zurückgesetzt. Kalibrieren Sie das Gerät neu. Die Bilder sind verschwommen.

HINWEIS ► Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst. SHM 600 A1 Buch_73767_LB2.indb 55

Lagerung/Entsorgung Lagerung/Entsorgung

Lagerung Sollten Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien und lagern Sie es in der mitgelieferten Aufbewahrungstasche in einer trockenen und staubfreien Umgebung. Gerät entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC WEEE (Waste Electrical and Electronic Equipment). Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Batterien entsorgen Batterien dürfen nicht im Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführt werden können. Geben Sie Batterien nur im entladenen Zustand zurück.

Anhang Anhang Technische Daten Spannungsversorgung Bildsensor Anzahl Sensoren Auflösung Dateiformat Automatische Abschaltung Externer Speicher Schnittstelle Betriebstemperatur Feuchtigkeit (keine Kondensation) 2 x 1,5 V Typ AA/Mignon/LR6/R6 Farb-Kontrast-Bildsensor 5138 Punkte LOW: 300 x 300 dpi HIGH: 600 x 600 dpi JPEG 3 Minuten Micro-SD-Speicherkarte bis zu 32 GB USB 2.0 +5 - +40°C

Abmessungen (B x H x T) ca. 25,9 x 3 x 2,8 cm Gewicht (ohne Zubehör) ca. 146 g SHM 600 A1 Buch_73767_LB2.indb 57

Betriebssystem CPU Windows® XP SP2, Windows® Vista™, Windows® 7 und Mac OS® 10.4 oder höher (Gerät direkt einstecken, Treiberinstallation nicht erforderlich) Pentium III oder höher Arbeitsspeicher Mindestens 256 MB Schnittstelle USB-Port 2.0 Hinweise zur Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC. Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

Anhang Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS ► Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. SHM 600 A1 Buch_73767_LB2.indb 59

Anhang Service Service Deutschland Tel.: 0180 5772033 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E-Mail: kompernass@lidl.de IAN 73767
