MODE D'EMPLOI SHM 600 A1 SILVERCREST

Réglage de la date et l'heure 10 Réglage de la résolution du scan . . . . . . . . . . . . . . . 11 Réglage du mode scan . . 11 Scanner . . . . . . . . . . . . . . 11 SHM 600 A1 Ce mode d'emploi fait partie intégrante du scanner à main portable SHM 600 A1 (désigné ci-après par appareil) et vous donne des indications importantes sur l'usage conforme, la sécurité, le raccordement ainsi que l'opération de l'appareil. Le mode d'emploi doit en tout temps être accessible à proximité de l'appareil. Il devra être lu et respecté par toute personne chargée d'opérer et de dépanner l'appareil. Conservez ce mode d'emploi et remettez-le au nouveau propriétaire de l'appareil.

Cette documentation est protégée par les droits d'auteur. Toute reproduction, ou toute réimpression, même sous forme d'extraits ainsi que la reproduction des images, même dans un état modifié est uniquement autorisé avec l'accord écrit du fabricant.

Limitation de responsabilité

L'ensemble des informations, données et remarques techniques, pour le raccordement et l'opération contenues dans le présent mode d'emploi sont conformes au dernier état lors du passage en presse en tenant compte de nos expériences passées et de nos connaissances en toute bonne foi. Aucune prétention ne peut être dérivée des indications, images et descriptions contenues dans le présent mode d'emploi. Le fabricant n'endosse aucune responsabilité pour les dommages résultant d'un non respect du mode d'emploi, d'un usage non conforme, de réparations non conformes, de modifications inautorisées ou de l'usage de pièces de rechange non agréées.

Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse.

► Voilà pourquoi il est important de suivre les instructions figurant dans cet avertissement, pour éviter que des personnes ne soient blessées. ATTENTION Un avertissement de ce niveau de danger signale un dommage matériel potentiel. Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels. ► Suivre les instructions dans cet avertissement, pour éviter tous dommages matériels. REMARQUE ► Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil.

Utilisation conforme

Cet appareil est exclusivement destiné à des fins non commerciales pour scanner et numériser des documents et des images. Tout usage divergent ou toute utilisation allant au-delà seront considérés comme non conformes. Les prétentions de toutes sortes pour dommages résultant d'un usage non conforme sont exclues. L'opérateur est seul à assumer le risque. SHM 600 A1

Buch_73767_LB2.indb 3

Veuillez respecter les consignes de sécurité suivantes pour assurer la manipulation des piles en toute sécurité :

► Ne jetez pas les piles dans le feu. ► Ne court-circuitez pas les piles. ► Ne tentez pas de recharger les piles. ► Vérifiez régulièrement les piles. Des fuites d'acide de pile peuvent sérieusement endommager l'appareil. Il convient d'être particulièrement prudent lorsque vous manipulez des piles endommagées ou ayant coulé. Danger de brûlure par l'acide ! Porter des gants de protection. ► Conservez les piles hors de portée des enfants. Consulter immédiatement un médecin en cas d'incident (avalement). ► Si vous n'utilisez pas l'appareil pendant une durée prolongée, retirez les piles.

■ Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. ■ Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil. ■ Confiez les réparations sur l'appareil exclusivement à des entreprises agréées ou au service après-vente. Toutes réparations non conformes peuvent entraîner des risques importants pour l'utilisateur. A cela s'ajoute l'expiration de la garantie. ■ Toute réparation de l'appareil au cours de la période sous garantie devra être exclusivement confiée à un service après-vente agréé par le fabricant, sinon tous dommages se produisant ultérieurement ne seront pas couverts par la garantie. ■ Les pièces défectueuses devront impérativement être remplacées par des pièces de rechange d'origine. Seules ces pièces garantissent en effet la satisfaction des critères de sécurité. ■ Ne procédez pas à des transformations ou des modifications sur l'appareil de votre propre initiative. ■ Protégez l'appareil de l'humidité et de la pénétration de liquides. Ne placez pas d'objets (tels que des vases) à côté de l'appareil. ■ N'opérez pas l'appareil à proximité de flammes ouvertes.

AVERTISSEMENT La mise en service de l'appareil peut entraîner des dommages sur les personnes et des dommages matériels !

► Les matériaux d'emballage ne sont pas un jouet et ne doivent donc pas être considérés comme tels. Il y a un risque d'étouffement.

Accessoires fournis et inspection de transport

L'appareil est équipé par défaut des composants suivants : ▯ Scanner à main ▯ Carte mémoire Micro SD 2 GB y compris adaptateur sur carte mémoire SD ▯ 2 x piles 1,5 V de type AA / LR6 / Mignon ▯ CD du programme ▯ Sac de rangement ▯ Câble USB ▯ Tissu de nettoyage ▯ Papier pour le calibrage de la compensation des blancs ▯ Mode d'emploi REMARQUE ► Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. ► En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente). 6

Buch_73767_LB2.indb 6

Le retour de l'emballage dans le cycle des matériaux permet d'économiser les matières premières et réduit la formation de déchets. Recyclez les matériaux d'emballage qui ne sont plus utilisés en conformité avec les règles locales en vigueur. REMARQUE ► Dans la mesure du possible, veuillez conserver l'emballage d'origine pendant la période sous garantie de l'appareil, pour qu'en cas d'exercice de la garantie, vous puissiez emballer l'appareil en bonne et due forme.

Mise en place / remplacement des piles

♦ Ouvrez le couvercle du compartiment des piles sur le haut de l'appareil, en faisant glisser le couvercle vers la droite, puis retirez-le. ♦ Insérez les piles du type AA/LR6/Mignon (contenues dans la livraison) dans le compartiment à piles . ♦ Refermez le compartiment à piles , en installant le couvercle et en le faisant glisser vers la gauche.

Touche FORMAT : formater la carte mémoire Micro SD Port d'insertion pour la carte mémoire Micro SD Port USB Touche TIME SET : régler la date et l'heure

LED ERR : la vitesse de scan est trop élevée LED SCAN : le scan est exécuté Ecran Touche C/BW : réglage du mode scan Touche DPI : réglage de la résolution du scan Représentations sur l'écran (Voir le côté dépliant Figure B) Affichage de la carte SD : les photos sont enregistrées sur la carte mémoire Micro SD Affichage de l'effet : les documents sont scannés en couleur ou en blanc et noir Compteur : affiche le nombre de fichiers scannés sur la carte mémoire Micro SD Résolution sélectionnée : HIGH : 600 dpi ; LOW : 300 dpi Affichage de la pile : la pile est pleine la pile est vide 8

FR Ce chapitre contient des remarques importantes sur le fonctionnement et l'opération de l'appareil.

Mise en place / remplacement de la carte mémoire

Micro SD L'appareil a besoin d'une carte mémoire Micro SD (contenue dans les accessoires fournis), pour scanner des documents ou des images et les enregistrer. ♦ Eteignez l'appareil avec la touche

♦ Insérez la carte mémoire Micro SD avec les contacts métalliques vers le haut dans le port d'insertion et appuyez doucement sur la carte jusqu'à ce qu'elle s'enclenche.

♦ Eteignez l'appareil avec la touche /SCAN .

FR Réglage de la date et l'heure

♦ Eteignez l'appareil avec la touche

♦ Appuyez sur la touche C/BW l'année actuelle.

, pour sélectionner

♦ Répétez les deux dernières étapes pour régler le mois, le jour, l'heure et la minute. ♦ Après le réglage de la minute ( ##), appuyez à nouveau sur la touche TIME SET pour mettre fin au mode de réglage de la date et de l'heure.

♦ Appuyez sur la touche DPI , pour choisir entre la résolution

élevée (HIGH = 600 dpi) et la résolution faible (LOW = 300 dpi). Sur l'écran il s'affiche HIGH ou LOW.

FR Réglage du mode scan

♦ Appuyez sur la touche C/BW , pour choisir entre le mode couleur (COLOR) et le mode noir/blanc (MONO). Sur l'écran il s'affiche COLOR ou MONO.

REMARQUE ► Pour scanner, veuillez vous assurer que l'appareil n'est pas raccordé à un ordinateur et que la carte mémoire Micro SD est insérée. ♦ Allumez l'appareil avec la touche

), qui est marquée sur le côté de l'appareil.

à scanner ( ♦ Maintenez l'appareil pressé à plat contre le document et appuyez une fois sur la touche /SCAN . La LED SCAN s'allume. ♦ Déplacez lentement l'appareil au-dessus du document et tenez votre main au calme, pour obtenir la meilleure qualité du document scanné. ♦ Appuyez à nouveau sur la touche au scan.

► Ne procédez au calibrage qu'à partir du moment où il faut régler la compensation des blancs. Une compensation des blancs est recommandée pour les images scannées, lorsque le point le plus clair qui en réalité devrait être blanc apparaît dans des nuances de gris.

♦ Placez l'appareil sur le papier fourni pour le calibrage de compensation des blancs et allumez l'appareil avec la touche /SCAN . ♦ Appuyez sur la touche C/BW et appuyez ensuite sur la touche /SCAN , pour passer au mode de calibrage. Sur l'écran , l'affichage de la carte SD clignote jusqu'à ce que la mémoire interne soit effacée. Ensuite, la LED SCAN et la LED ERR s'allument. REMARQUE ► Les documents/images disponibles sur la carte mémoire Micro SD sont conservés en cas de suppression de la mémoire interne. ♦ Avant de déplacer l'appareil, attendez que la LED ERR soit éteinte. La LED SCAN s'allume à nouveau.

♦ Commencez à présent à scanner le papier, en déplaçant l'appareil au-dessus du papier blanc, jusqu'à ce que la LED SCAN s'éteigne (faites glisser l'appareil vers l'arrière, si nécessaire).

♦ Le processus de calibrage est terminé. Eteignez l'appareil avec la touche /SCAN . 12

Buch_73767_LB2.indb 12

LED ERR est allumé en orange : la vitesse de scan est trop élevée/le scan est tremblant. LED ERR

n'est pas allumé : vitesse de scan sans défauts.

Visualisation des documents/images scannés

Utilisez soit l'adaptateur de cartes SD fourni ou raccordez l'appareil avec le câble USB directement à l'ordinateur, pour transférer les données depuis la carte mémoire Micro SD.

Raccordement à un ordinateur

Exigences système Il vous faut un ordinateur disposant d'un raccord USB libre et en tant que système d'exploitation Windows® XP SP2, Windows® Vista, Windows® 7 de la société Microsoft® ou Mac OS® 10.4 ou une version supérieure. ♦ Connectez l'appareil par le biais d'un câble USB avec votre ordinateur et allumez-le avec la touche /SCAN . Votre ordinateur devrait reconnaître un "support de données amovible". ♦ Cliquez sur "Ouvrir le dossier pour afficher les fichiers", pour visualiser les images scannées et les importer. REMARQUE ► Lorsque vous avez éteint la fonction d'auto-démarrage et que le support de données amovible ne s'affiche pas automatiquement, affichez le poste de travail (PC) et recherchez l'appareil sous "Support de données amovible".

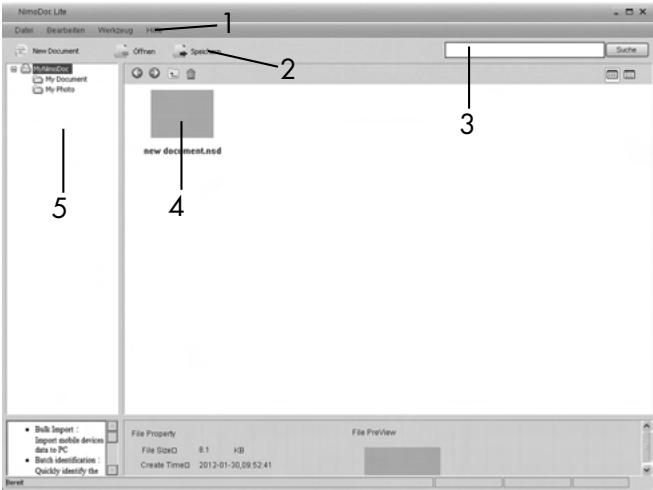

♦ Insérez le CD du programme dans le lecteur de CD de votre ordinateur. La fenêtre "Lecture automatique" s'affiche. ♦ Cliquez sur le champ "Exécuter NimoDoc.exe". L'installation démarre et la fenêtre de démarrage s'affiche. REMARQUE ► Si vous avez désactivé la fonction d'autodémarrage et que le processus d'installation ne commence pas automatiquement, démarrez le processus d'installation en double-cliquant sur le fichier "NimoDocLite.exe" dans le répertoire principal du CD. ♦ Cliquez sur le champ "Install NimoDoc Lite" pour installer le programme "NimoDoc Lite". L'assistant d'installation vous mène à présent pas à pas à travers le processus d'installation. Après l'installation réussie, on indique que l'installation est achevée. ♦ Cliquez sur le champ "Achever". La fenêtre de démarrage s'affiche à nouveau. ♦ Cliquez sur le champ "Exit" pour mettre fin au programme d'installation.

♦ Cliquez avec le bouton droit de la souris sur "MyNimoDoc" dans la zone de travail. Un menu contextuel s'ouvre alors.

♦ Cliquez avec le bouton gauche de la souris sur "Gestion des dossiers". Il s'ouvre une nouvelle fenêtre avec la gestion des dossiers.

♦ Cliquez sur "Ajouter" pour sélectionner un dossier depuis votre disque dur ou l'appareil.

♦ Dans la barre de lancement rapide, cliquez sur "Ouvrir" pour importer les images de l'appareil vers un dossier de documents. La fenêtre "Ouvrir" s'affiche. ♦ Sélectionnez ici si vous souhaitez importer tout un dossier (Folder) ou un fichier individuel (Image) dans un dossier de documents. Vous pouvez également filtrer pour déterminer quels formats de fichiers il faut chercher.

♦ Cliquez sur "OK" et sélectionnez ensuite le dossier ou le fichier spécifique que vous souhaitez importer. Un nouveau dossier de documents avec les photos importées est établi.

♦ Cliquez avec le bouton droit de la souris sur le dossier de documents et attribuez sous "Renommer" un nom pertinent pour le dossier de documents. REMARQUE ► Vous trouverez les photos de votre appareil sur le support de données amovible nouvellement reconnu dans le répertoire DCIM/100Media. SHM 600 A1 ♦ Sélectionnez tout d'abord le dossier de documents correspondant et cliquez ensuite dans l'écran principal sur "Enregistrer". ♦ Une autre fenêtre s'ouvre dans laquelle vous pouvez indiquer dans quel format de fichier le dossier de documents doit être émis.

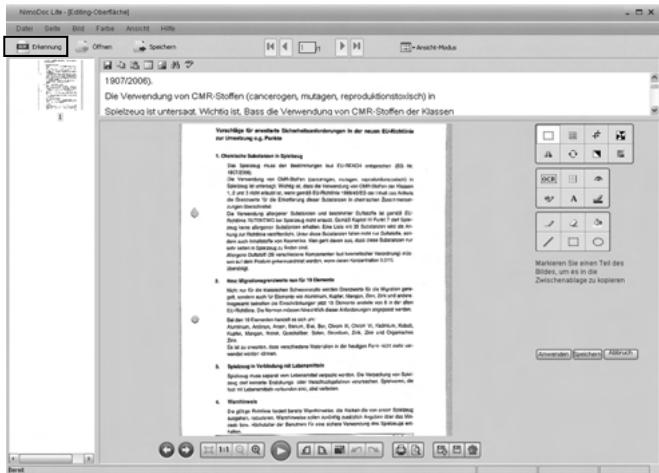

Reconnaissance de texte

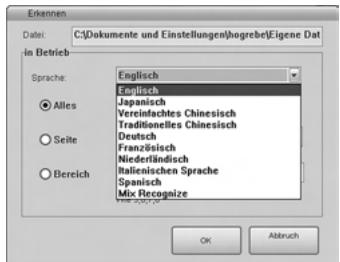

♦ Dans la barre de lancement rapide, cliquez sur "Ouvrir" pour accepter une photo de l'appareil. La fenêtre "Ouvrir" s'affiche. ♦ Sélectionnez "Image" en tant que mode d'entrée et cliquez sur "OK". ♦ Indiquez le chemin vers votre image, marquez la photo et cliquez sur "Ouvrir". La photo apparaît maintenant dans la zone de prévisualisation. ♦ Il suffit d'effectuer un double-clic sur l'image et la surface de l'éditeur s'ouvre.

L'éditeur commence à reconnaître le texte.

♦ Cliquez dans la barre de lancement rapide de la surface d'édition sur "Enregistrer" et sélectionnez le format de fichier à exporter, par ex. "Enregistrer le texte en tant que document Word". SHM 600 A1 19

► Veillez à ce que le texte défile à l'horizontale sur la photo scannée, sinon le processus de reconnaissance du texte ne fonctionnera pas. Si ce n'est pas le cas, tournez l'image avec les champs gauche/droite dans la zone inférieure de l'écran et enregistrez-la à nouveau.

Barre d'outils La barre d'outils se trouve sur le côté droit de l'écran qui met à votre disposition différents outils de travail :

12. Insérer des notes dans la photo 13. Insérer du texte dans la photo 14. Fonction de stylo bille

Causes des pannes et remèdes

Le tableau ci-dessous est destiné à vous aider à localiser de petits dysfonctionnements et à y remédier : Panne

- Les piles ne sont pas correctement insérées.

- Remplacez les piles.

- Insérez les piles correctement dans le compartiment à piles.

- Aucune carte mémoire

Micro SD n'a été insérée. - La carte mémoire Micro SD est pleine. - La carte mémoire Micro SD n'a pas été correctement formatée

- Insérez la carte mémoire avec les contacts métalliques tournés vers le haut.

- Enregistrez les données de la carte mémoire sur un ordinateur. - Formatez la carte mémoire (voir le chapitre Formatage de la carte mémoire Micro SD)

Erreur de raccordement.

- Assurez-vous que tous les câbles ont été correctement raccordés.

Le cas échéant, redémarrez l'ordinateur. - Testez un autre port USB.

Il est impossible d'enregistrer les images lors du scan.

L'ordinateur ne reconnaît pas l'appareil après le raccordement (aucun support de données amovible n'est reconnu).

- Calibrez à nouveau l'appareil.

La LED ERR s'allume en scannant un document.

La vitesse de scan est trop élevée.

Pour annuler, appuyez sur la touche /

SCAN et essayez de scanner à nouveau le document à une vitesse inférieure.

La LED ERR s'allume dès que l'appareil est mis en marche.

Les données de calibrage sont annulées.

Calibrez à nouveau l'appareil.

Les images sont floues.

Mise au rebut de l'appareil

Ne jetez en aucun cas l'appareil dans les ordures ménagères ordinaires. Ce produit est assujetti à la directive européenne 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment). Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Mise au rebut des piles

Il est interdit de jeter les piles aux ordures ménagères. Le consommateur est tenu par la loi de remettre les piles au lieu de collecte des déchets de sa commune ou de son quartier ou dans un magasin. Cette obligation a pour objectif d'assurer l'élimination écologique des piles. Ne vous débarrassez des piles que lorsqu'elles sont déchargées.

La déclaration de conformité originale est disponible chez l'importateur.

► Cette garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, et ne couvre pas les dommages liés au transport, les éléments d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les piles.

Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par l'exercice de la garantie. Ceci s'applique également aux pièces remplacées ou réparées. Les dommages et défauts éventuellement présents à l'achat doivent être notifiés directement après le déballage, mais au plus tard deux jours après la date d'achat. Toutes les réparations effectuées après expiration de la période sous garantie sont payantes.
