Produkttyp	Steuergehäuse für Durchflusssensoren
Referenz	SR0150
Marke	IFM
Kompatible Modelle	VS3000, SN0150, SN0500, SR0150, SR0151
Abmessungen (ca.)	75 x 55 x 110 mm (L x B x H)
Gewicht (ca.)	150 g
Gehäusematerial	Kunststoff, Schutzklasse II
Schutzart	IP20
Stromversorgung	24 V DC oder 85-265 V AC (je nach Version)
Leistungsaufnahme	Max. 2 A, abgesichert durch Sicherung
Relaisausgang	3 unabhängige Relais (Durchfluss, Kabel, Temperatur)
Hauptfunktionen	Überwachung des Durchflusses (Flüssigkeit/Gas), Erkennung von Kabelbruch/Kurzschluss, Temperaturüberwachung
Einstellungen	Durchfluss- und Temperaturschwellen per Potentiometer, Verfügbarkeitsverzögerung (1-80 s über externen Widerstand)
Anzeige	LED-Balken (grün, gelb, rot) für Durchflusssstatus, Kabel- und Temperaturfehler
Sensoranschluss	Steckbare Klemmen, max. Sensorkabellänge 100 m
Umgebungstemperatur	Max. +60 °C
Montage	Auf DIN-Schiene, im Schaltschrank (Öffnung mit Werkzeug)
Wartung	Keine Wartung erforderlich, regelmäßige Überprüfung der Relaiskontakte empfohlen
Entsorgung	Umweltgerecht gemäß nationalen Vorschriften
Allgemeine Informationen	Bedienungsanleitung und Gebrauchsanweisung kostenlos als PDF verfügbar

Häufig gestellte Fragen - SR0150 IFM

Wie installiere ich den Durchflusssensor IFM SR0150?

Die Installation muss von einem Elektriker durchgeführt werden. Montieren Sie das Gehäuse auf eine DIN-Schiene in einem IP20-Schaltschrank. Schließen Sie die Stromversorgung (24 V DC oder 85-265 V AC) und die Sensoren gemäß dem Schaltplan an. Beachten Sie die Sicherheitshinweise.

Welche Arten von Fluiden kann der SR0150 überwachen?

Der SR0150 kann Flüssigkeiten oder Gase überwachen. Standardmäßig ist er für Flüssigkeiten eingestellt. Für Gase müssen die Klemmen 23 und 24 überbrückt werden.

Wie stelle ich die Durchflussschwelle ein?

Halten Sie einen konstanten Durchfluss und drehen Sie das Potentiometer (2), bis die grüne LED leuchtet. Je weiter die grüne LED von der gelben entfernt ist, desto größer ist die Sicherheitsmarge.

Was bedeutet die rote LED (WIRE BREAK/RELAY)?

Diese LED zeigt einen Kabeldefekt (Bruch oder Kurzschluss) an. Das Überwachungsrelais wird ausgelöst. Nach der Behebung wird das Gerät wieder betriebsbereit.

Wie stelle ich die Temperaturschwelle ein?

Verwenden Sie das Potentiometer (3), um die gewünschte Grenztemperatur einzustellen. Die rote LED TEMP/RELAY leuchtet bei Überschreitung.

Welche Versorgungsspannung hat der SR0150?

Es gibt zwei Versionen: 24 V DC oder 85-265 V AC. Überprüfen Sie das Etikett auf dem Gehäuse. Die DC-Versorgung muss vom Typ SELV oder PELV sein.

Kann der SR0150 für Sicherheitsanwendungen zum Schutz von Personen verwendet werden?

Nein, das Gerät ist nicht für Sicherheitsanwendungen zum Schutz von Personen zugelassen.

Wie stelle ich die Verfügbarkeitsverzögerung (t1) ein?

Standardmäßig beträgt t1 = 10 s. Für andere Werte schließen Sie einen Widerstand zwischen den Klemmen 22 und 23 an. Eine Entsprechungstabelle ist in der Anleitung enthalten.

Wie lang ist die maximale Sensorkabellänge?

Die maximale Länge beträgt 100 Meter. Es wird empfohlen, das Sensorkabel vom Lastkabel zu trennen, um Störungen zu vermeiden.

Wo kann ich die vollständige Anleitung für den SR0150 herunterladen?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com oder auf der Herstellerwebsite ifm.com verfügbar. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG SR0150 IFM

Auswerteelektronik für Strömungssensoren

1 Vorbemerkung 2
2 Sicherheitshinweise 3
3 Bestimmungsgemäß Verwendung 4
4 Montage 4

4.1 Montage der Sensoren 5

5 Elektrischer Anschluss 5

5.1 Klemmenbelegung: 6
5.2 Spannungsversorgung (Power) 6
5.3 Anschluss der Sensoren 7
5.4 Relaisausgabe 7

6 Einstellungen 7
7 Betrieb 8

7.1 Funktionsdiagramm Strömungsüberwachung 9

8 Wartung, Instandsetzung, Entsorgung 9
9 Technische Daten und Maßzeichnung 9

1 Vorbemerkung

• Die Bedienungsanleitung gilt für alle Geräte des Typs VS3000 im Tragschie-nengehause. Die einzelnen Geräte untersenden sich nur in der Art der Versorgungsspannung. Sie ist auf dem Typenschild des Geräts angegeben. Es stehen 2 Versionen zur Verfügung: 24 VDC und 85 bis 265 VAC.
• Die Bedienungsanleitung ist Bestandteil des Geräts. Sie enthalt Angaben zum korrekten Umgang mit dem Produkt. Lesen Sie sie vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Befolgen Sie die Sicherheitshinweise. Die Anleitung richtet sich an fachkundige Personen im Sinne von EMV- und der Niederspannungs-Richtlinie.

2 Sicherheitshinweise

• Befolgen Sie die Angaben der Bedienungsanleitung. Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genommen bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung konnen Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben.
• Das Gerätarf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da bei der Installation berührungsgefährliche Spannungen auftreten konnen. Die sichere Funktion des Geräts und der Anlage ist nur bei ordnungsgemäßer Installation gewährleistet.
• Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an ihm vornehmen. Schalten Sie ggf. auch unabhängig versorgte Relais-Lastkreise ab.
• Vorsicht bei Bedienung im eingeschalteten Zustand. Sie ist aufgrund der Schutzart IP 20 nur durch Fachkräfte zulässig.
• Die Gerätekonstruktion entspricht Schutzklasse II (EN 61010) vorbehaltlich des Klemmenbereichs. In this sem ist erst bei vollständig aufgestedcken Klemmen ein Schutz gegen zufälliges Berühren (Fingersicherheit nach IP20) für die Bedienung durch Fachpersonal gegeben. Deshalb ist das Gerät immer in einem nur mit Werkzeug zu öffentlich Schaltschrank mit Verschmutzungsgrad 2 und Überspannungskategorie II zu installmenten.
• Bei DC-Geräten muss die externe 24 V-Gleichspannung gemäß den Kriterien für sichere Kleinspannung (SELV) erzeugt und zugeführrt werden, da diese Spannung ohne weitere Maßnahmen in der Höhe der Bedienelemente und an den Klemmen für die Speisung angeschlossener Sensoren zur Verfügung gestellt wird.
• Bei Fehlfunktion des Geräts oder bei Unclarheiten setzen Sie sichitte mit dem Hersteller in Verbindung. Eingriffe in das Gerät konnen schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht zulässig und führen zu Haftungs-und Gewährleistungs-ausschluss.

3 Bestimmungsgemäß Verwendung

Die Auswerteelektronik VS3000 ist konzipiert für den Anschluss von Strömungssensoren des Typs SFxxxx. Sie wertet die Signale der Sensoren aus und meldet, ob ein voreingestellter Strömungswert erreicht ist:

• Strömung oberhalb des voreingestellungen Werts / Ausgangsrelais ist angezogen.
• Strömung unterhalb des voreingestellten Werts / Ausgangsrelais ist abgefallen.
• Wahlweise Überwachung flüssiger oder gasförmiger Strömungen.
• Überwachung der Sensorleitung: Bei Leitungsbruch oder Kurzschluss fällt das Überwachungsrelais ab, die rote LED (WIRE BREAK/RELAY) leuchtet.
• Temperaturüberwachung: Bei Überschreiben der eingestillten Temperaturzieht das Relais an, die rote LED (TEMP/RELAY) leuchtet.

Das Gerät ist nicht für Sicherheitsrelevante Aufgaben im Sinne des Personenschutzes zugelassen.

4 Montage

• Bauen Sie das Gerät in einen nur mit Werkzeug zu öffnenden Schaltschrank mit Verschmutzungsgrad 2 und Überspannungskategorie II ein, um Schutz vor unbeabsichtigtem Kontakt mit berührungsgefährlichen Spannungen und vor atmosphärischen Einflüssen zu gewährleisten. Der Schaltschrank solle in Übereinstimmung mit den Vorschriften der lokalen und nationalen Bestimmungen installiert werden.
• Montieren Sie das Gerät an eine Tragschiene. Montieren Sie es senkrecht und halten Sie ausreichend Platz zu Boden oder Deckel des Schaltschranks, um Freiräume zur Konvektionskühlung zu ermögen.

Beim Aneinanderreihen mehrerer Geräte müssen Sie die Eigenerwär-mung aller Geräte in Rechnung stellen. Die Umgebungstemperatur für das Einzelgerätarf nicht über den zulässigen Wert von +60^ steigen.

• Halten Sie Abstände zwischen den Geräten ein. Für gleiche Geräte VS3000 gilt: Abstand = mindestens 5 mm.

Für Fremdgeräte ist der zulässige Abstand durch Messungen zu ermitteln.

• Verhindern Sie das Eindringen von leitfähiger oder sonstiger Verschmutzung bei der Montage oder den Verdrahtungsarbeiten.

4.1 Montage der Sensoren

Befolgen Sie die Hinweise der Montageanleitung, die dem Sensor beiliegt.

5 Elektrischer Anschluss

Das Gerätarf nur von einer Elektrofachkraft installiert werden.

Die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen sind zu befolgen.

▶ Vermeiden Sie den Kontakt mit berührungsgeführlichen Spannungs DE
Schalten Sie vor dem Verdrahten die Anlage spannungsfrei!
Achten Sie speziell auf andere Stromkreise an den Relais.

• Um Funktionsbeeinträchtigungen durch Störspannungen zu vermeiden, sollen den Sensorkabel und Lastkabel getrennt voneinander verlegt werden. Maximale Länge des Sensorkabels: 100 m.

• Anschluss durch Combiconstecker (vormontiert). Combiconstecker sind auch als Zubehör lieferbar:

• Stecker mit Käfigzug federerklemen (Bestell-Nr. E40171),

• Stecker mit Schraubklemen (Bestell-Nr. E40173).

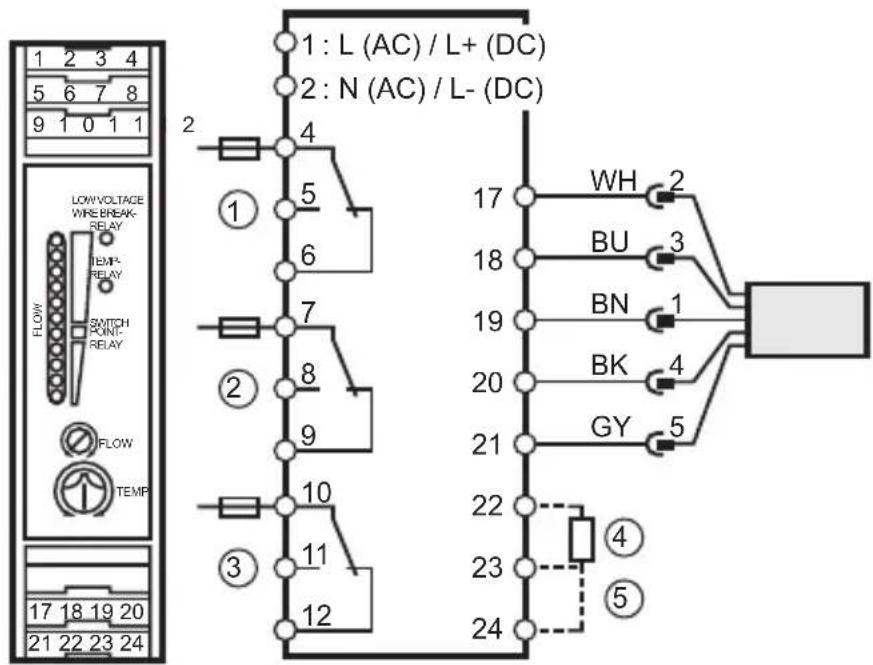

5.1 Klemmenbelegung:

1: Strömungsüberwachung
2: Leitungsüberwachung
3: Temperaturüberwachung
4: Bereitschaftsverzögerungszeit
5: Wahl flüssig / gasförmig

Adernfarben bei Strömungssensoren des Typs SFxxxx:

5.2 Spannungsversorgung (Power)

Klemme 1: L (AC-Gerät) / L+ (DC-Gerät),

• Bei DC-Geräten muss die Versorgungsspannung extern abgesichert sein (max. 2 A).
• Die Klemmen der DC-Versorgung sind direkt mit den Klemmen der Sensor-versorgung verbunden. Daher müssen für DC-Versorgung die SELV-Kriterien eingehalten werden (Schutzkleinspannung, Stromkreis galvanisch getrennt von anderen Stromkreisen, nicht geerdet).

• Soll der DC-Kreis geerdet werden (z. B. aufgrund nationaler Vorschriften), müssen die PELV-Kriterien eingehalten werden (Schutzkleinspannung, Stromkreis galvanisch getrennt von anderen Stromkreisen).

• Wird das Gerät AC versorgt, so genegt die für die Sensorversorgung intern erzeugte Kleinspannung den SELV-Kriterien.

5.3 Anschluss der Sensoren

Halten Sie auch beim Anschluss der Sensoren die SELV-Kriterien ein, damit am Sensor keine berührungsgeführlichen Spannungen anliegen oder diese in das Gerät verschleppt werden.

5.4 Relaisausgabe

Die Spannung zwischen den entsprechenden Ausgangsstromkreisen (Klemmen 4, 5, 6 zu Klemmen 7, 8, 9 zu Klemmen 10, 11, 12) darf den zulässigen Maximalwert von 300 V AC nicht überschreiben.

Miniatur-Sicherung gemäß IEC60127-2 Sheet 1 einsetzen (≤ 5 A flink).

6 Einstellungen

4 5 LOW/OUTCOME WIRE CONNECT FLOW RELAY FLOW TEMP 1 2 3	1	LED-Kette - rote LED leuchtet: Strömung unterhalb des Schaltpunkts - gelbe LED leuchtet: Relais angezogen, Strömung hat den Schaltpunkt erreicht - grüne LED leuchtet: Strömung oberhalb des Schaltpunkts
	2 Potentiometer (Schaltpunkt Strömung)
	3 Potentiometer (Schaltpunkt Temperatur)
	4	LED rot (WIRE BREAK/RELAY): leuchtet bei Leitungsbruch oder Kurzschluss der Sensor-leitungen
	5	LED rot (TEMP/RELAY): leuchtet bei Über-schreitung der eingestellen Mediumtempe-ratur

1. Wahl des überwachten Mediums: Auslieferungszustand: Überwachung flüssiger Medien. Zur Überwachung gasförmiger Medien: Klemmen 23 / 24 brücken.

2. Einstellen der Bereitschaftsverzögerungszeit t1: Auslieferungszustand: t1 = 10 s. Zum Festlegen anderer Zeiten: Externen Widerstand (R) zwischen den Klemmen 22 und 23 anschließen.

t1 [s] 1	5 20	25 30	35 40	45 50	55 60	65 70	75 80
R [kΩ]	10 18	27 39	47 56	68 82	100 120	120 150	180 220	270

1. Betriebsspannung einschalten. Nach Ablauf der Bereitschaftsverzögerungszeit ist das Gerät betriebsbereit; (während dieser Zeit ist das Relais für Strömungsüberwachung angezogen).
2. Medium mit der gewünschten Maximalströmung in der Anlage fließen setzen. Einstellpotentiometer (2) drehen, bis eine grüne LED leuchtet. Je weiter die grün aufleuchtende LED von der gelben LED entfernt ist,esto)sicherer ist der Abgleich (Betriebsreserve für Strömungs- oder Temperaturschwankungen).
3. Einstellpotentiometer für Temperaturüberwachung (3) auf die gewünschte Grenztemperatur einstehen.

7 Betrieb

• Prüfen Sie nach Montage, Verdrahtung und Einstellung, ob das Gerät sicher Funktioniert.

Bei Leitungsbruch oder Kurzschluss fällt das Relais "Leitungsüberwachung" ab und die rote LED (WIRE BREAK/RELAY) leuchtet. Nach Behebung der Störung ist das Gerät wieder betriebsbereit.

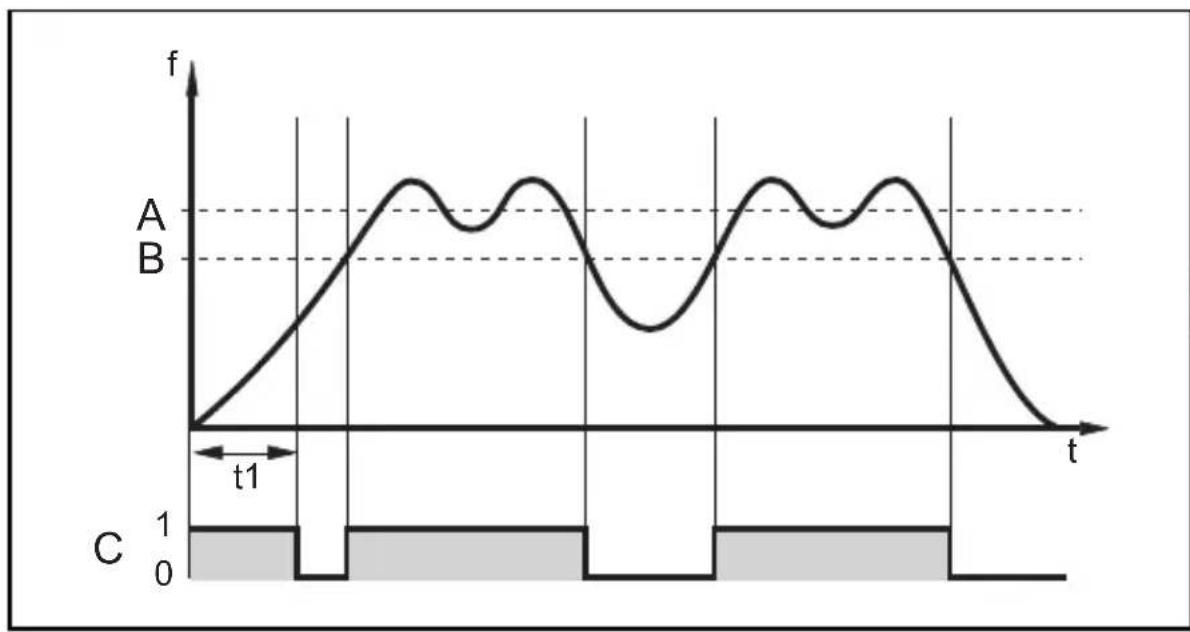

7.1 Funktionsdiagramm Strömungsüberwachung

DE

A = Sollströmung; B = Schaltpunkt; C = Ausgangsrelais

t1 = Bereitschaftsverzögerungszeit

8 Wartung, Instandsetzung, Entsorgung

Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhaltung notwendig.

Abhängig von der zu erwartenden Schalthäufigkeit und der zu schaltenden Last, ist eine regelmäßige Prüfung der Relais-Kontakte angeraten.

Das Gerätarf nur vom Hersteller repariert werden.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.

9 Technische Daten und Maßzeichnung

Technische Daten und Maßzeichung unter www.ifm.com → Datenblattsuche → Artikelnummer eingeben.

Weitere Informationen unter www.ifm.com
