3 TECHNIK / TECHNIC / TECHNIQUE / TEHNIKA 7

3.1 Komponenten / components / Composants / Komponente......7

3.2 Lieferumfang / delivery content / Contenu de la livraison / Vsebina pošiljke.9

3.3 Technische Daten / technical data / Données techniques / Tehnični podatki .9

4 VORWORT (DE) 11

5 SICHERHEIT 12

5.1 Bestimmungsmäßige Verwendung 12

5.2 Sicherheitshinweise 13

5.3 Restrisiken 16

6 MONTAGE 17

6.1 Zusammenbau 17

6.1.1 Ausleger montieren.... 18

6.1.2 Ausleger demontieren 18

6.1.3 Heckenschere schwenken 18

6.1.4 Sägekette und Schwert montieren 18

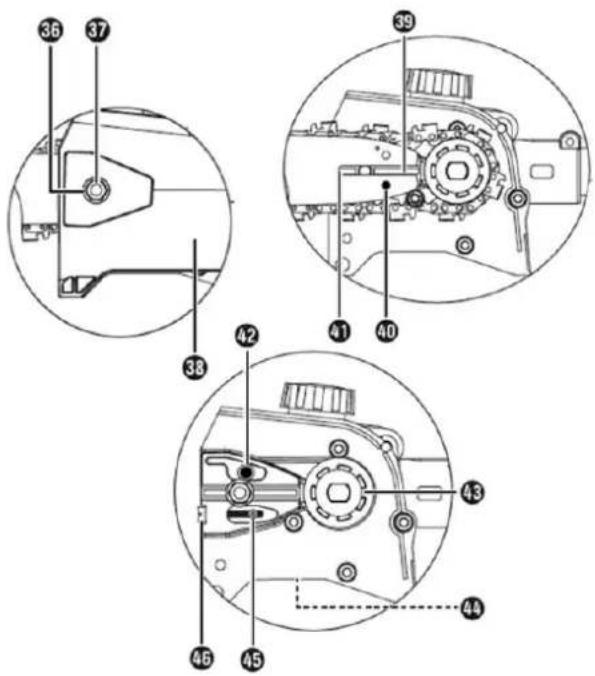

6.1.5 Sägekette demontieren 18

6.1.6 Sägekette spannen und prüfen 19

6.1.7 Kettenschmierung.... 19

6.1.8 Ausleger (Verlängerung) montieren.... 19

6.1.9 Schutzhaube montieren/demontieren 19

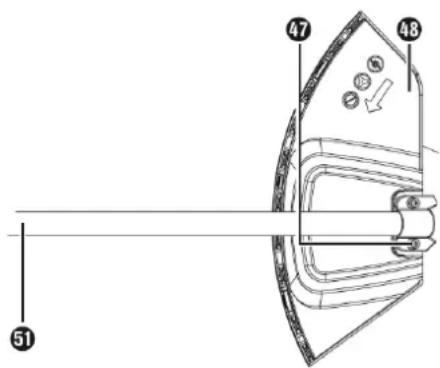

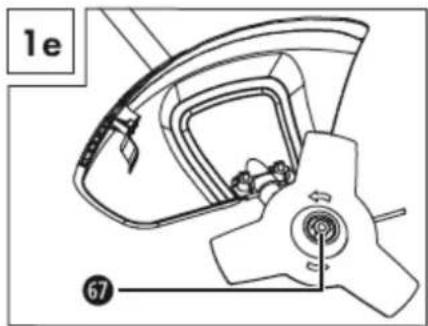

6.1.10 Schnittmesser montieren/ersetzen 19

6.1.11 Fadenspule montieren/ersetzen 20

7 BETRIEB 21

7.1 Betriebshinweise....21

7.2 Bedienung 21

7.2.1 Kaltstart 21

7.2.2 Warmstart 21

7.2.3 Motor abstellen.... 22

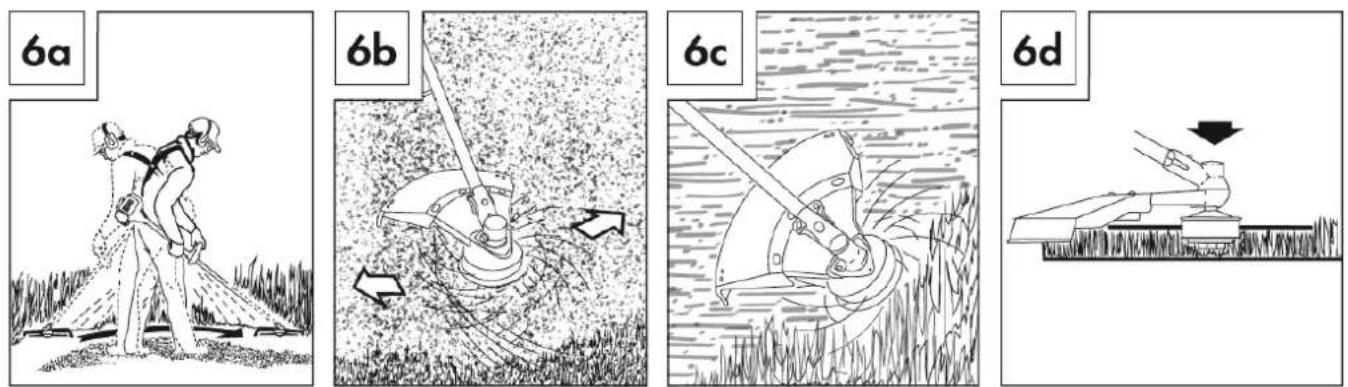

7.3 Trimmen / Mähen 22

7.4 Heckenschere 23

7.5 Hochentaster 23

8 WARTUNG 24

8.1 Reinigung 24

8.1.1 Reinigung Hochentaster 24

8.1.2 Reinigung Heckenschere 25

8.1.3 Reinigung Fadenspulen-/ Schnittmesservorsatz 25

8.1.4 Reinigung des Luftfilters.... 25

8.1.5 Zündkerze 25

8.1.6 Vergaser 25

8.1.7 Gasseilzug einstellen 25

8.1.8 Getriebe fetten 25

8.2 Fadenspule / Schnittfaden ersetzen....26

8.3 Lagerung 26

8.4 Entsorgung 26

9 FEHLERBEHEBUNG 27

10 PREFACE (EN) 28

11 SAFETY 29

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

SL VARNOSTNE OZNAKE POMEN SIMBOLOV

EN SAFETY SIGNS DEFINITION OF SYMBOLS

FR SYMBOLES DE SÉCURITÉ SIGNIFICATION DES SYMBOLES

DE CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen

DE Schutzausrüstung!

DE Verbrennungsgefahr!

EN Burn hazard!

DE Sicherheitsabstand einhalten! EN Keep safety distance!

DE Achtung! Herabfallende Objekte. Insbesondere beim Schnitt über Kopfhöhe.

DE Leicht entflammbar!

DE Nicht in das Schneidwerkzeug geraten!

DE Schneidwerkzeug läuft nach!

DE Warnung vor wegschleudernden Teilen!

DE Vorsicht! Giftige CO-Dämpfe! Gerät nicht in geschlossenen Räumen verwenden!!

DE Vor Wartungsarbeiten Gerät abstellen und Zündkerzenstecker abziehen!!

DE Feuer, offenes Licht und Rauchen verboten!

DE Warnung! Auf keinen Fall Kreissägeblätter als Schnittmesser verwenden!

DE Gerät vor Regen oder Nässe schützen!

3 TECHNIK / TECHNIC / TECHNIQUE / TEHNIKA

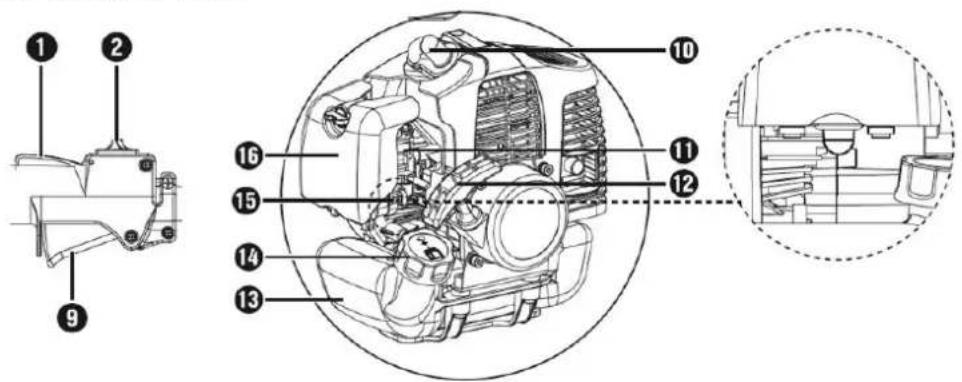

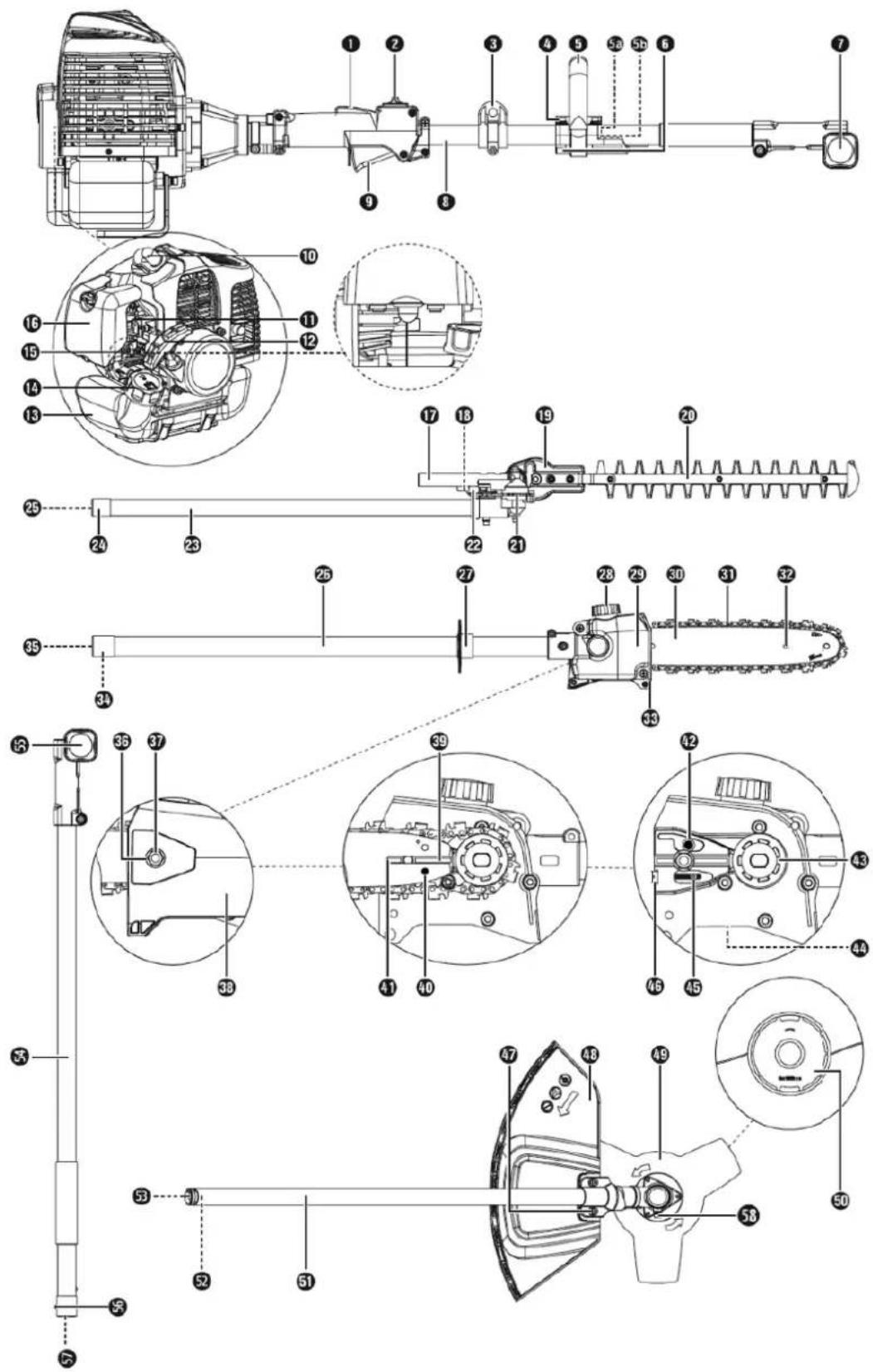

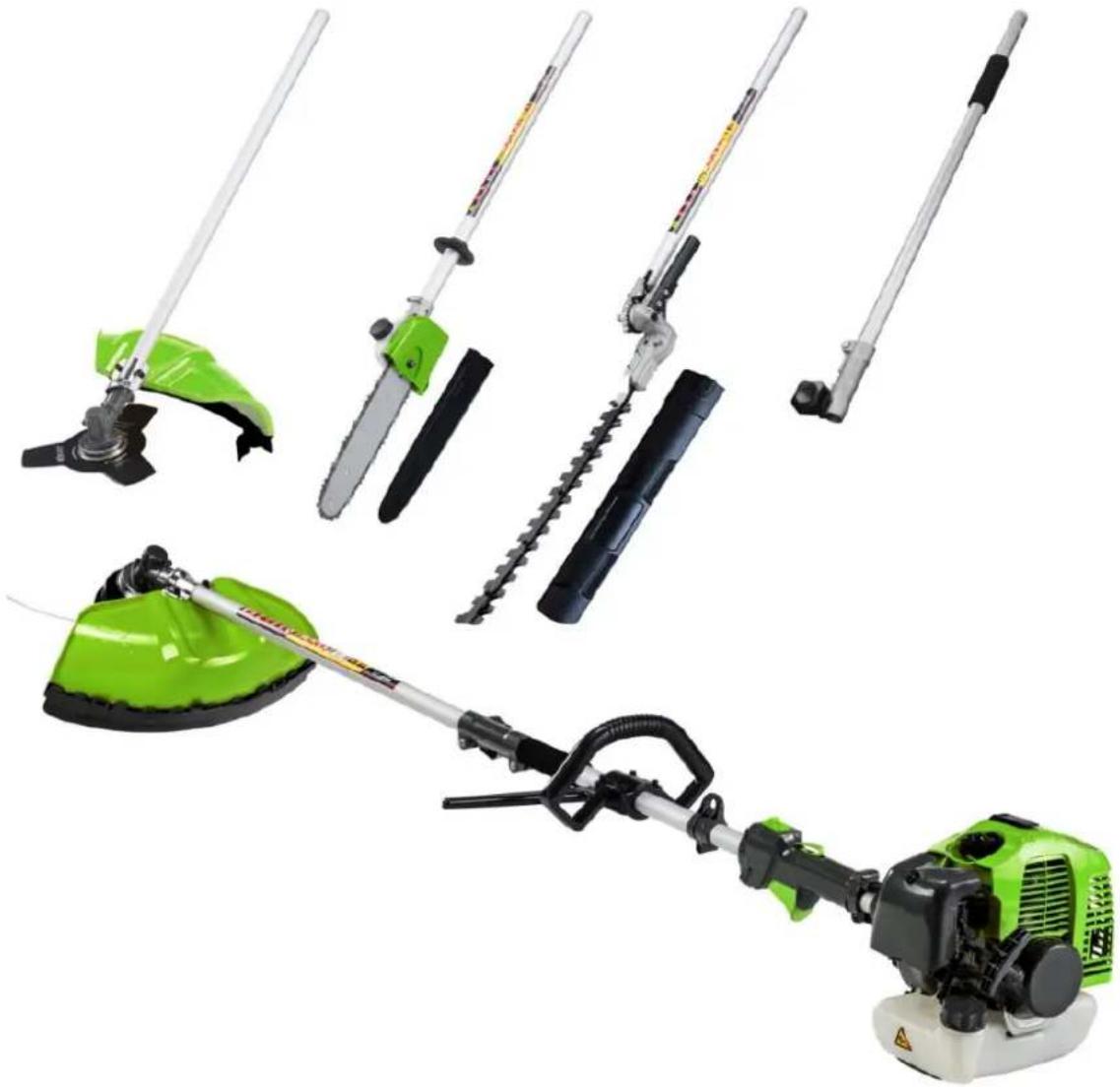

3.1 Komponenten / components / Composants / Komponente

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Gartenpflege – Sets ZI-GPS182J.

Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2017

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzuhalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Trimmer: Das Trimmen und Schneiden von Rasen, Gras, Gestrüpp, Unkraut und schwachem Holzgewächs.

Heckenschere: Das Schneiden von Zweigen und frischen Trieben an Hecken und Büschen.

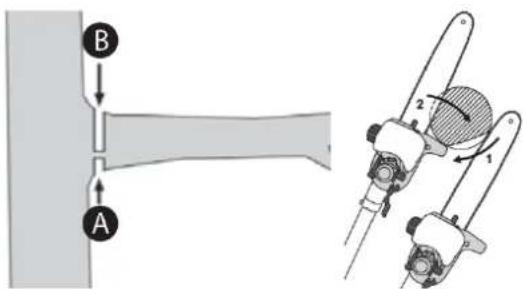

Astsäge: Das Abtrennen von Ästen an stehenden Bäumen.

Diese Maschine ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie die Maschine zu benutzen ist. Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, die Maschine zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

- Verwenden Sie nur für die Maschine zulässige Schneidwerkzeuge!

- Verwenden Sie nie schadhafte Schneidwerkzeuge!

- Benutzen Sie die Maschine niemals mit defekten oder ohne montierte trennende Schutzeinrichtung

- Die Entfernung bzw. Änderung der Sicherheitskomponenten können zu Schäden am Gerät und schweren Verletzungen führen!

HÖCHSTE VERLETZUNGSGEFAHR!

Arbeitsbedingungen

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 90%

Temperatur

von +5°C bis +40°C

Unzulässige Verwendung:

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  • Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

Für den Grastrimmer gilt:

• Die Maschine darf nicht in öffentlichen Anlagen, Parks, Sportstätten oder an Straßen und in der Land- und Forstwirtschaft eingesetzt werden.
• Das Gerät darf nicht verwendet werden zum Schneiden und Zerkleinern:

- von Hecken, Sträuchern und Büschen

- von Blumen im Sinne von Kompostiergut.

Für die Heckenschere gilt:

• Die Maschine darf nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden.
• Die Heckenschere darf nicht zum Schneiden von Rasen, Rasenkanten oder zum Zerkleinern für das Kompostieren genutzt werden.

Für die Astsäge gilt:

• Die Astsäge nicht zum Fällen von Bäumen, Schösslingen oder Gebüsch verwenden.
• Die Astsäge nicht zum Sägen von Baustoffen und Kunststoffen verwenden.
• Die Astsäge ist nur für die private Nutzung im Haus und Hobbygarten geeignet.
• Die Astsäge ist nicht für Forstarbeiten (Entasten im Wald) geeignet.

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Die Maschine nur bei ausreichend guten Lichtverhältnissen verwenden, damit eine gefahrenlose Bedienung gewährleistet werden kann.
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
• Vorsicht bei rutschigem Untergrund – Rutschgefahr - Verletzungsgefahr. Tragen Sie beim Arbeiten solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verletzungen.
  • Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Wenn Sie die Maschine an Dritte weitergeben, ist diese Anleitung der Maschine zwingend beizulegen.
• Vor jeder Verwendung ist die Betriebssicherheit der Maschine zu prüfen ( fester Sitz des Schneidwerkzeuges, ordnungsgemäße Funktion des Gashebels)
• Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Vergaser und Motor werden heiß.
• Legen Sie die heiße Maschine nie in trockenes Gras oder auf sonstige, leicht entflammbare Materialien.
• Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute Verbrennungsgefahr
  • ACHTUNG: Benzin ist sehr leicht entzündlich!
• Rauchen sowie offenes Feuer sind während dem Tanken verboten. Tanken Sie nicht, wenn der Motor und Vergaser noch sehr heiß sind.

• Tanken nur im Freien oder in gut durchlüfteten Räumen.

• Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).

• Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen. Startvorgang mindestens 3m entfernt vom Tankort.
• Verschütteter Treibstoff ist sofort wegzuwischen.
• Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten! Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle!
• Abnormale Körperhaltung vermeiden.
• Im Leerlauf darf sich das Schneidwerkzeug nicht drehen!
• Die maximale Wellendrehzahl darf die angegebene Geschwindigkeit nicht überschreiten. Einstellungen überprüfen lassen!
• Im Umkreis von 15m darf sich keine weitere Person aufhalten!
• Diesen Abstand auch zu Sachen einhalten!
  • Gefahr der Sachbeschädigung!
• Feste Gegenstände Steine, Metallteile, o. Ä. können weggeschleudert werden – Verletzungsgefahr!
• Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Schutzbrille, Schutzhelm, Gehörschutz, ...) tragen!
• Die laufende Maschine darf nie unbeaufsichtigt sein! Nach Beendigung des Arbeitens, sowie bei jeglicher Pause, Motor abstellen.
• Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine auszuschalten. Lagerung immer mit leerem Tank an einem sicheren Ort.
• Greifen Sie während dem Betrieb nie in den Mähapparat.
• Achten sie darauf, dass sie nicht unter das Schneidwerkzeug geraten! Verwenden Sie für die anstehende Arbeit immer das richtige Schneidwerkzeug.
• Lassen Sie den Motor niemals in abgeschlossenen oder begrenzten Bereichen laufen. Die Abgase enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen und zum Tod führen.
• Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
• Tragen Sie feste Handschuhe, wenn Sie den Freischneider bedienen oder wenn Sie das Schneidmesser einbauen oder entfernen.

GRASTRIMMER:

• Schneiden niemals: über Hüfthöhe, auf einer Leiter stehend, auf Bäumen
- Regelmäßige Pausen vermindern das Sicherheitsrisiko durch Kontrollverlust wegen Ermüdung. Wechseln Sie immer wieder die Arbeitsposition. Abnormale Körperhaltung vermeiden
- Trimmen Sie immer quer zum Hang, niemals auf- und abwärts
- Im Umkreis von 15m darf sich keine weitere Person aufhalten!
• Diesen Abstand auch zu Sachen einhalten! Gefahr der Sachbeschädigung!
- Bei Arbeiten mit der Maschine geeignete Schutzausrüstung
- (Schutzbrille oder Gesichtsschutz, Schutzhelm, Gehörschutz, festes Schuhwerk, lange Hosen)tragen
- Tragen Sie feste Handschuhe, wenn Sie den Trimmer bedienen oder wenn Sie das Schneidwerkzeug einbauen oder entfernen
- Um Beschädigungen zu vermeiden die Maschine nie schleifen sondern immer vollständig anheben.
- Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle-nie zu steile Hänge bearbeiten
- Beim Rückwärtsgehen und besonders vorsichtig vorgehen. Es besteht Stolpergefahr! Immer im Schritttempo arbeiten, nie laufen!
- Überprüfen Sie das zu bearbeitende Gelände auf Gegenstände die von der Maschine erfasst und weggeschleudert werden können und entfernen Sie diese. (Steine, Äste etc.).

ASTSÄGE:

• Regelmäßige Pausen vermindern das Sicherheitsrisiko durch Kontrollverlust wegen Ermüdung. Wechseln Sie immer wieder die Arbeitsposition. Abnormale Körperhaltung vermeiden
• Schnitt mit voller Kettendrehzahl beginnen
• Astsäge nur mit laufender Kette aus dem Schnitt entfernen.
• Entfernen Sie nicht gleich den gesamten Ast, sondern arbeiten sie stückweise vom Ende des Astes in Richtung Stamm.
• Im Umkreis von 15m darf sich keine weitere Person aufhalten!
  • Diesen Abstand auch zu Sachen einhalten! Gefahr der Sachbeschädigung!
  • Vorsicht am Ende des Schnittes. Veränderung der Gewichtskraft kann zu Unfällen führen.
• Achten Sie auf das Gleichgewicht und mögliche herunterfallende und zurückgeschleuderte Äste.
• Betreiben Sie die Astsäge nicht in der Nähe von Kabeln, Strom- oder Telefonleitungen.
• Halten Sie beim Arbeiten mit der Astsäge einen Sicherheitsabstand von 10m zu oberirdischen stromführenden Leitungen.
• Bei Arbeiten mit der Maschine geeignete Schutzausrüstung (Schutzbrille oder Gesichtsschutz, Schutzhelm, Gehörschutz, festes Schuhwerk, lange Hosen)tragen
• Tragen Sie feste Handschuhe, wenn Sie die Astsäge bedienen oder wenn Sie das Schneidwerkzeug einbauen oder entfernen
• Um Beschädigungen zu vermeiden die Maschine nie schleifen sondern immer vollständig anheben.
• Nie mit der Spitze des Schwertes zu schneiden beginnen. Rückschlaggefahr!

HECKENSCHERE:

• Regelmäßige Pausen vermindern das Sicherheitsrisiko durch Kontrollverlust wegen Ermüdung. Wechseln Sie immer wieder die Arbeitsposition. Abnormale Körperhaltung vermeiden
• Im Umkreis von 15m darf sich keine weitere Person aufhalten!
  • Diesen Abstand auch zu Sachen einhalten! Gefahr der Sachbeschädigung!
• Nicht zum Aufheben von Gegenständen benutzen
• Bei Arbeiten mit der Maschine geeignete Schutzausrüstung (Schutzbrille oder Gesichtsschutz, Schutzhelm, Gehörschutz, festes Schuhwerk, lange Hosen)tragen
• Tragen Sie feste Handschuhe, wenn Sie die Heckenschere bedienen oder wenn Sie das Schneidwerkzeug einbauen oder entfernen
• Um Beschädigungen zu vermeiden die Maschine nie schleifen sondern immer vollständig anheben.
• Schnitt immer mit laufender Schneideinrichtung beginnen
• Achten Sie darauf, dass sie nicht unter das Schneidwerkzeug geraten!

TRANSPORTHINWEISE:

• Motor ausschalten
• Messerschutz anbringen
• Maschine sichern
• Tank vollständig leeren, Kraftstoffaustritt vermeiden
• Um Beschädigungen zu vermeiden Gerät nie schleifen sondern immer vollständig anheben.

LAGERHINWEISE:

• Fadenspule und Mähmesser entfernen und säubern
• Messerschutz anbringen
  • Maschine reinigen und trocknen
• Tank vollständig leeren, Kraftstoffaustritt vermeiden
• An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt (Schutz von Schnittverletzungen) lagern

5.3 Restrisiken

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Gefahr durch Lärm:

Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.

• Gefahr durch die Arbeitsumgebung:

Achten Sie auf Steine und andere Dinge, die durch die Maschine herumgeschleudert werden können, sowie auf herunterfallende Äste.

• Gefahr für die Hände bzw. Finger:

Greifen Sie während dem Betrieb nie in den Mähapparat der Maschine. Nach dem Betrieb muss die Maschine auskühlen. Sonst besteht akute Verbrennungsgefahr!

- Erfassen und Aufwickeln:

Drähte und Schnüre können vom Messerblatt bzw. der Fadenspule erfasst werden und können sowohl die Maschine beschädigen als auch Verletzungen verursachen. Bei der Beseitigung solcher Zustände Motor abstellen!

• Verbrennungsgefahr:

Berühren der Schalldämpfer, des Auspuffes und anderer erhitzbare Maschinenkomponenten kann, nach längerem durchgehenden Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen.

- Feuer- und Explosionsgefahren:

Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.

NIEMALS Treibstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist.

Beim Auftanken und an Orten, an denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.

Den Kraftstofftank nicht überfüllen und beim Auftanken die Verschüttung des Benzins vermeiden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken/gereinigt ist.

Stellen Sie sicher, dass der Tankverschluss nach dem Auftanken wieder gut verschlossen ist.

• Chemische Gefahren:

Einen Benzin- oder Dieselmotor nie in einem verschlossenen Bereich ohne ausreichende Belüftung bedienen oder auftanken.

Kohlenmonoxid Abgase von den inneren Antriebseinheiten des Verbrennungsmotors können in begrenzten Räumen durch Einatmen Gesundheitsschäden und Tod verursachen. Daher die Maschine nur in gut gelüfteten Räumen bzw. im Freien in Betrieb nehmen.

Flüssige Kraftstoffe können auf der Haut und der Umwelt schwere Schäden verursachen.

- Vibration:

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Werkzeug verwendet wird.

Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Folgende Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!

Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und warten und pflegen Sie das Werkzeug und Zubehörteile gut.

- Kickback – Rückschlag:

Beim Arbeiten mit metallischen Schneidmessern kann es, wenn feste Gegenstände (Bäume, Zweige, Steine, oder dergleichen) berührt werden, zu einem Rückschlag des ganzen Gerätes oder zu einem schlagartigen Zug nach vorne kommen.

Dieser Rückschlag tritt ohne Vorwarnung schlagartig ein und kann zum Kontrollverlust über das Gerät und zur Gefährdung des Benutzers und umstehenden Personen führen. Besondere

Gefährdung droht in schwer einsehbaren Bereichen und dichtem Bewuchs.

6 MONTAGE

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

6.1 Zusammenbau

Rundgriff:

• Montieren Sie zuerst den Gummiring (5a) auf den Ausleger (8).
• Setzen Sie den Barrierebügel (6) von unten auf den Gummiring (5a).
• Der Stift (5b) des Barrierebügels (6) muss zur Arretierung in eines der beiden Löcher des Auslegers (8) gesteckt werden.
• Drücken Sie den Rundgriff (5) auf den dafür vorgesehenen Gummiring (5a) auf dem Ausleger (8).
• Stecken Sie die 4 Befestigungsschrauben (4) von oben durch den Rundgriff (5) und sichern Sie diese mit den 4 Muttern im Barrierebügel (6).
  • Ziehen Sie die Schrauben (4) fest.

Schnelllösemechanismus:

• Hängen Sie den Karabiner ein und sichern Sie ihn mit dem roten Gurtstück von dem Schnellöffnungsmechanismus.
• Ziehen Sie an dem roten Gurtstück, falls Sie das Gerät schnell ablegen müssen.

Tragegurt:

• Haken Sie den Tragegurt (58) in die Trageöse (3) ein.

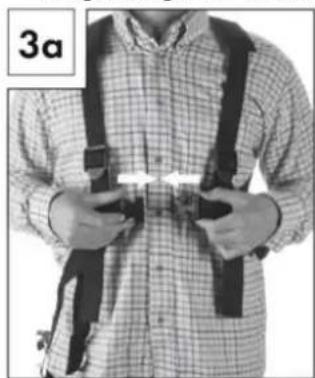

• Passen Sie den Tragegurt (58) an Ihre Größe an (3a-3i), so dass sich die Trageöse (3) im eingehängten Zustand auf Höhe der Hüfte befindet.

6.1.1 Ausleger montieren

• Lösen Sie zunächst den Schraubgriff (7) am Ausleger (8) der Motoreinheit.
• Schieben Sie den Zapfen am vorderen Ausleger (23, 56, 51) bis zum Anschlag in die Nut des Auslegers (8) der Motoreinheit. Richtig eingeschoben muss die rote Linie mit dem Ausleger der Motoreinheit bündig sein.
• Sollte dies nicht möglich sein, ziehen Sie am Startseilzug um die Welle zu justieren. ACHTUNG! Der Ein-/Ausschalter (2) muss auf „0“ stehen.
  • Ziehen Sie den Schraubgriff (7) fest.

6.1.2 Ausleger demontieren

- Lösen Sie den Schraubgriff (7) und ziehen Sie den vorderen Ausleger (23, 56, 51) aus dem Ausleger (8) der Motoreinheit.

6.1.3 Heckenschere schwenken

• Lösen Sie die Verriegelung (18).
• Betätigen Sie den Stellhebel (22), schwenken Sie die Heckenschere in die gewünschte Position.
• Lassen Sie den Stellhebel (22) in die Aussparung in der Grundplatte (Heckenschere) (21) einrasten.

6.1.4 Sägekette und Schwert montieren

← SAW CHAIN

HINWEI S

• Schutzhandschuhe anziehen! Verletzungsgefahr durch die scharfen Schneidezähne!
• Beachten Sie die Laufrichtung der Sägekette am Schwert und auf der Grundplatte (Hochentaster).

• Je nach Verschleiß, kann das Schwert gewendet werden.

• Lösen Sie die Mutter (36) mit dem Gabelschlüssel.

• Nehmen Sie die Kettenradabdeckung (38) ab.
• Legen Sie die Sägekette (31) an der Spitze des Schwerts (30) beginnend auf.
• Setzen Sie jetzt das Schwert (30) mit der Sägekette (31) ein.
• Führungsschiene (41) über die Schwertführung (39) legen, dabei auch den Kettenspannstift (45) in die Schwertbohrung (40) einsetzen. Gleichzeitig die Sägekette (31) über das Kettenrad (43) legen.
• Spannen Sie jetzt die Sägekette (31) (siehe Kapitel „Sägekette spannen und prüfen").
• Kettenradabdeckung (38) wieder aufsetzen und Mutter (36) leicht anziehen.

6.1.5 Sägekette demontieren

- Die Sägekette (31) muss gegebenenfalls vorher entspannt werden, um das Schwert (30) und die Sägekette (31) abzunehmen (siehe Kapitel „Sägekette spannen und prüfen“). Folgen Sie diesen Anweisungen in umgekehrter Reihenfolge.

6.1.6 Sägekette spannen und prüfen

• Drehen Sie die Kettenspannschraube (46) mit dem Schlitzschraubendreher im Uhrzeigersinn, um die Spannung zu erhöhen.
• Die Sägekette (31) muss an der Schwertunterseite anliegen. Prüfen Sie, ob sich die Sägekette (31) von Hand über das Schwert (30) ziehen lässt.

6.1.7 Kettenschmierung

WARNUNG

• Niemals ohne Kettenschmierung arbeiten!
• Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand im Tank überprüfen.

• Kontrollieren Sie während der Arbeit, ob die Kettenschmierung funktioniert.

• Entfernen Sie den Öltankdeckel (28).

• Befüllen Sie den Öltank (29) mit ca. 140ml Kettenöl!
• Die Kettenschmierung kann durch die Ölregulierungsschraube (44) erhöht oder verringert werden.
• Drücken Sie zuerst und drehen dann die Ölregulierungsschraube (44) im Uhrzeigersinn, um die Kettenschmierung zu verringern.
• Drücken Sie zuerst und drehen dann die Ölregulierungsschraube (44) gegen den Uhrzeigersinn, um die Kettenschmierung zu erhöhen.

28 29

6.1.8 Ausleger (Verlängerung) montieren

• Montieren Sie den Ausleger (Verlängerung) (54) zwischen der Motoreinheit und der Heckenschere / Hochentaster.
  • Die Montage erfolgt in derselben Vorgehensweise wie zuvor bei den Auslegern beschrieben.

6.1.9 Schutzhaube montieren/demontieren

• Klappen Sie das Metallblech des vorderen Auslegers (51) etwas nach unten. Die Schutzhaube (48) wird zwischen dem Metallblech und dem Befestigungsarm des Auslegers (51) positioniert.
• Die Schutzhaube (48) wird jetzt mit 4 Schrauben (47) an dem vorderen Ausleger (51) befestigt.
• Nehmen Sie hierzu den mitgelieferten Sechskantschlüssel und den Gabelschlüssel zur Hilfe

6.1.10 Schnittmesser montieren/ersetzen

47 48 51

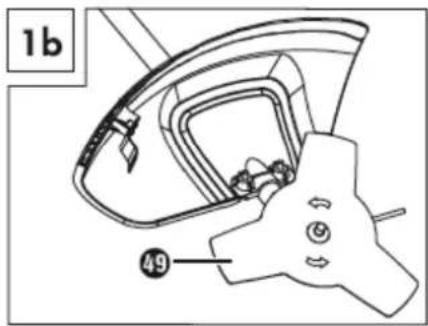

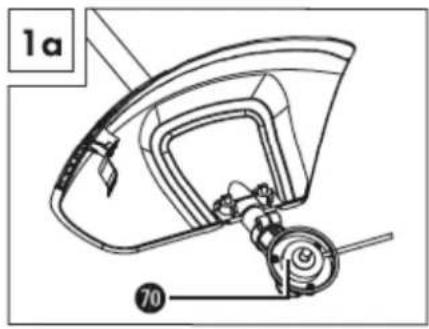

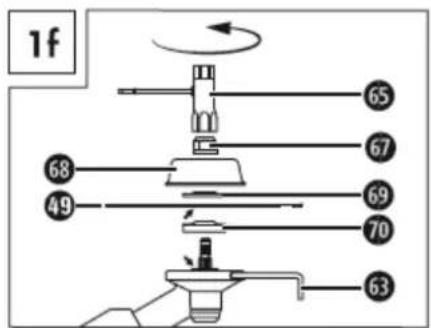

• Montieren/Ersetzen Sie das 3 Zahn-Schnittmesser, wie in den Abbildungen 1a - 1f dargestellt.
• Die Bohrung der Mitnehmerscheibe suchen, mit der gegenüberliegenden Bohrung überein bringen und mit dem mitgelieferten Sechskantschlüssel blockieren.
• 3 Zahn-Schnittmesser auf der Mitnehmerscheibe auflegen (siehe Abb. 1b). Die Beschriftung muss in Arbeitshaltung von oben sichtbar sein.

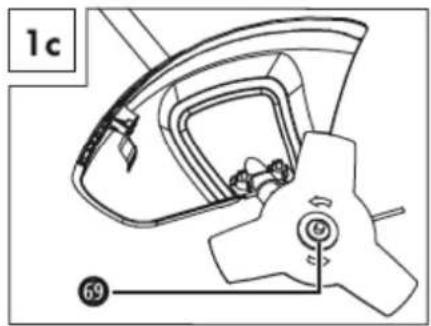

• Druckplatte über das Gewinde der Zahnwelle stecken (siehe Abb. 1c).

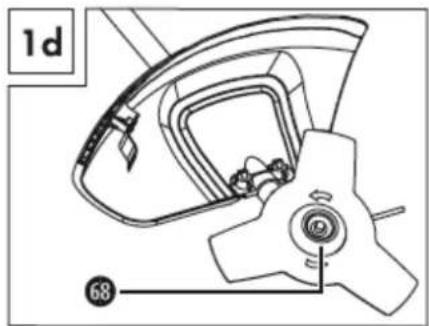

• Abdeckung Druckplatte aufsetzen (siehe Abb. 1d).
• Die Mutter mit dem Zündkerzenschlüssel gegen den Uhrzeigersinn anziehen. ACHTUNG! Linksgewinde! (siehe Abb. 1f).
• Das 3 Zahn-Schnittmesser ist bei der Auslieferung mit einem Plastikschutz versehen. Dieser ist vor dem Gebrauch zu entfernen und bei Nichtgebrauch wieder anzubringen.

• Schnittfaden-Schutzhaube C an der Schutzhaube montieren.

• Beim Arbeiten mit dem Schnittfaden muss zusätzlich die Schnittfaden-Schutzhaube C montiert werden. Die Montage der Schnittfaden-Schutzhaube C (werkseitig bereits vormontiert) erfolgt wie in der Abbildung 2a dargestellt.

• Achten Sie darauf, dass die Schnittfaden-Schutzhaube C richtig einrastet. An der Innenseite der Schnittfaden-Schutzhaube C befindet sich ein Messer A. Dieses ist mit einer Sicherung B abgedeckt (siehe Abb. 2a).
• Entfernen Sie die Sicherung B vor Arbeitsbeginn und bringen Sie diese nach dem Arbeiten wieder an.
• Um die Schnittfaden-Schutzhaube C von der Schutzhaube zu demontieren, nehmen Sie z. B. einen Schraubendreher zur Hilfe, um die drei Befestigungsstifte vorsichtig herauszulösen.

1a 70

1b 49

1c 69

1d 68

1e 67

1f 65 67 68 49 69 70 63

2a 48 A B C

2b 48 C

2c 50 70 62 50

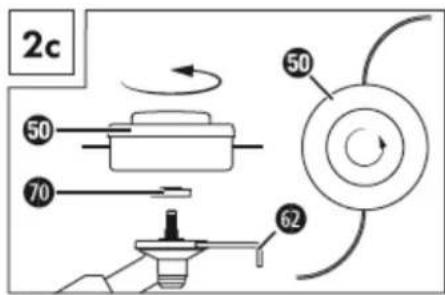

6.1.11 Fadenspule montieren/ersetzen

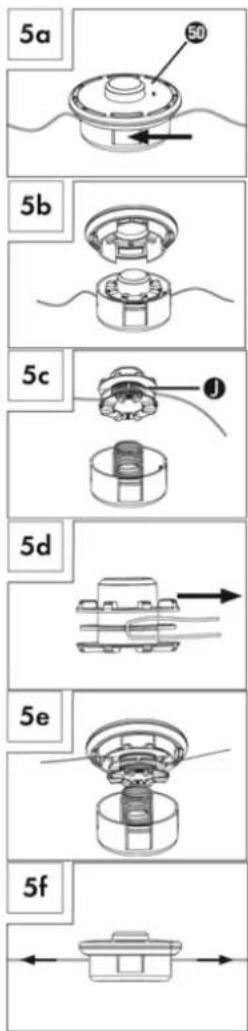

• Montieren/Ersetzen Sie die Fadenspule wie in der Abbildung 2c dargestellt.
• Die Bohrung der Mitnehmerscheibe suchen, mit der gegenüberliegenden Bohrung übereinbringen und mit dem mitgelieferten Sechskantschlüssel blockieren.
• Die Fadenspule auf das Gewinde gegen den Uhrzeigersinn schrauben. ACHTUNG! Linksgewinde!

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

7.1 Betriebshinweise

HINWEIS

• Vor sämtliche Umrüstarbeiten bei Maschine abschalten und abkühlen lassen!
  • Die Maschine immer mit Gurt bedienen!
• In Gefahrensituationen die Maschine mit dem Schnellverschluss vom Gurt lösen
• Vor jedem Start sicher gehen, dass das Treibstoffsystem in einwandfreiem Zustand ist!
• Trainieren Sie vor dem Einsatz sämtliche Arbeitstechniken bei abgestelltem Motor.

7.2 Bedienung

7.2.1 Kaltstart

WARNUNG

Ziehen Sie den Startseilzug stets gerade heraus. Halten Sie den Griff des Startseilzugs fest, wenn sich der Startseilzug wieder einzieht. Lassen Sie den Startseilzug nie zurückschnellen.

1.) Füllen Sie den Benzintank (13) mit dem richtigen Treibstoff.
2.) Kraftstoffpumpe (15) (Primer) 6 x drücken.
3.) EIN-AUS-Schalter (2) auf „I“ schalten.
4.) Choke-Hebel (11) in Position „ziehen.
5.) Das Gerät gut festhalten und den Startseilzug (12) bis zum ersten Widerstand herausziehen. Jetzt den Startseilzug (12) rasch anziehen. Das Gerät startet.
6.) Sollte der Motor nicht starten, wiederholen Sie die Schritte 4-5.
7.) Sobald der Motor läuft, drücken Sie zuerst die Einschaltspierre (1) und dann den Gashebel (9), um den Auto-Choke zu lösen.

1.) EIN-AUS-Schalter (2) auf „I“ schalten.
2.) Der Choke-Hebel (11) muss zum Starten des warmen Motors nicht gezogen werden.
3.) Gerät gut festhalten und den Startseilzug (12) bis zum ersten Widerstand herausziehen. Jetzt den Startseilzug rasch anziehen. Das Gerät sollte nach 1–2 Zügen starten. Falls das Gerät nach 6 Zügen immer noch nicht startet, wiederholen Sie die Schritte 1-7 unter „Kaltstart“.

7.2.3 Motor abstellen

In Notfällen EIN-AUS-Schalter (2) auf „0“ stellen. Maschine stoppt sofort.

Im Normalfall lassen Sie den Gashebel (9) los und warten Sie bis der Motor in Leerlaufgeschwindigkeit übergegangen ist. Stellen Sie dann den EIN-AUS-Schalter (2) auf „0“.

7.3 Trimmen / Mähen

• Schwingen Sie die Maschine in sensenartiger Mähbewegung (siehe Abb. 6a).
• Halten Sie das Schneidwerkzeug parallel zum Boden und legen Sie die gewünschte Schnitthöhe fest.

Niedriges Trimmen mit Fadenspule:

- Halten Sie die Maschine mit einer leichten Neigung über den Boden (siehe Abb. 6b). Schneiden Sie immer von sich weg. Ziehen Sie die Maschine nicht zu sich hin.

Abmähen mit Fadenspule:

- Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30°- Winkel nach rechts. Stellen Sie den Handgriff in die gewünschte Position (siehe Abb. 6c).

Schnittfaden verlängern:

• Zur Verlängerung des Schnittfadens lassen Sie den Motor auf Vollgas laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlängert.
• Das Messer A an der Schnittfaden-Schutzhaube C kürzt den Faden auf die zulässige Länge (siehe Abb. 6d).

Verklemmen:

Sollte das Schneidwerkzeug blockieren, stellen Sie unverzüglich den Motor ab. Befreien Sie die Maschine von Gras und Gestrüpp, bevor Sie es erneut in Betrieb nehmen.

• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.

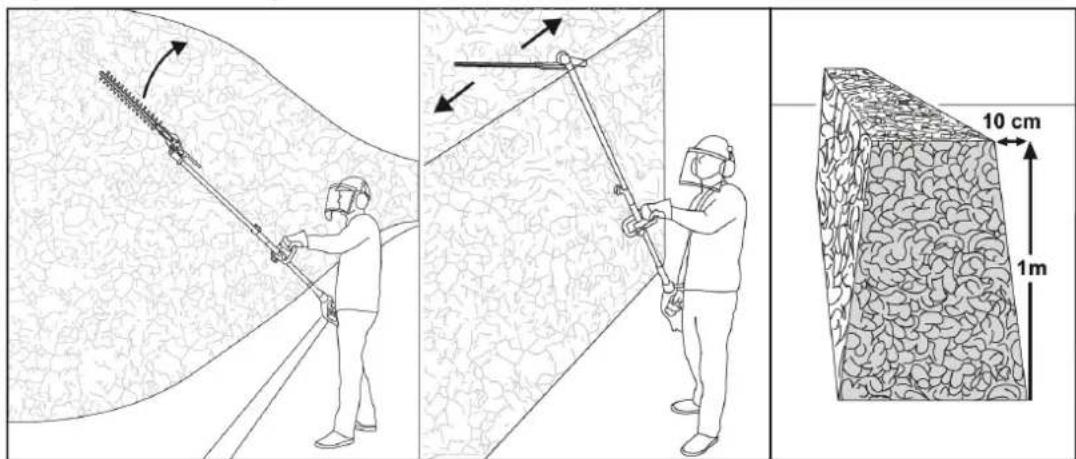

• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
• Bewegen Sie beim waagerechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen. Entfernen Sie starke Äste mit einer Astschere.

• Achten Sie auf das herabfallende Schnittgut.
• Beachten Sie die Gefahr von zurückschlagenden Ästen.

Absägen eines kleinen Astes:

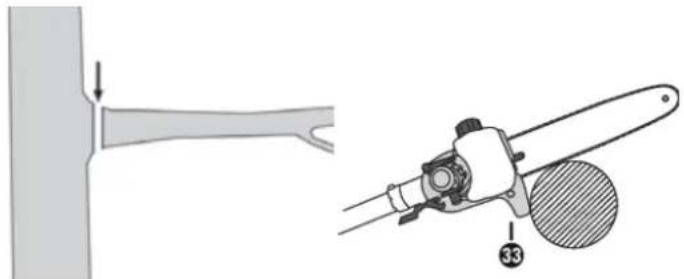

• Legen Sie den Anschlag (33) am Ast an. Dadurch arbeiten Sie sicherer und ruhiger. Beginnen Sie erst dann mit dem Sägen.
• Sägen Sie bei kleinen Ästen (∅ 0-8 cm) von oben nach unten.

Absägen großer Äste:

• Setzen Sie bei größeren Ästen (∅ 8-25 cm) zuerst einen Entlastungsschnitt A. Der Entlastungsschnitt verhindert auch ein Abschälen der Rinde am Hauptstamm.
• Sägen Sie nun von oben B nach unten A durch.

Absägen in Teilstücken:

- Kürzen Sie lange bzw. dicke Äste, bevor Sie den finalen Trennschnitt vornehmen

C B A

8 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten, Zündkerzenstecker ziehen und Maschine abkühlen lassen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

Tragen Sie feste Handschuhe, wenn Sie Schneidwerkzeuge einbauen oder entfernen.

Beschädigte Schneidwerkzeuge dürfen auf keinen Fall begradigt oder geschweißt werden!

HINWEIS

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Center durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben	Vor jeder Inbetriebnahme
Beschädigung von Maschinenteilen	Vor jeder Inbetriebnahme
Beschädigung der Schneidausrüstung	Vor jeder Inbetriebnahme
Kraftstofftank auf Dichtheit	Vor jeder Inbetriebnahme
Maschine säubern	Nach jeder Inbetriebnahme
Getriebe fetten	Alle 25 Betriebsstunden
Zündkerze reinigen	Alle 25 Betriebsstunden
Luftfilter reinigen	Alle 25 Betriebsstunden

8.1 Reinigung

Maschine von Staub, Grasresten, Zweigen,.. befreien.

Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern.

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu Lack- und anderen Sachschäden an der Maschine führen!

Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden

Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)!

8.1.1 Reinigung Hochentaster

• Entfernen Sie die Kettenradabdeckung (38).
- Nehmen Sie die Sägekette (31) vom Schwert (30) ab und reinigen Sie die Führungsschiene (41).
- Halten Sie die Sägekette (31) scharf und kontrollieren Sie die Spannung, achten Sie auf den Ölstand und die Ölzufuhr.

8.1.2 Reinigung Heckenschere

• Kontrollieren Sie die Heckenschere auf gelockerte Schrauben am Messerbalken (20) und ziehen Sie diese bei Bedarf nach.
• Entfernen Sie festsitzenden Grünschnitt.
  • Pflegen Sie den Messerbalken (20) mit einem Ölspray oder einem Ölkännchen.

8.1.3 Reinigung Fadenspulen-/ Schnittmesservorsatz

• Entfernen Sie festsitzenden Grünschnitt.
  • Halten Sie das 3 Zahn-Schnittmesser scharf, um das Arbeiten zu erleichtern.

8.1.4 Reinigung des Luftfilters

Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser.

Regelmäßige Kontrolle ist daher unerlässlich. Der Luftfilter (I)sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden.

Bei sehr staubiger Luft ist der Luftfilter häufiger zu überprüfen.

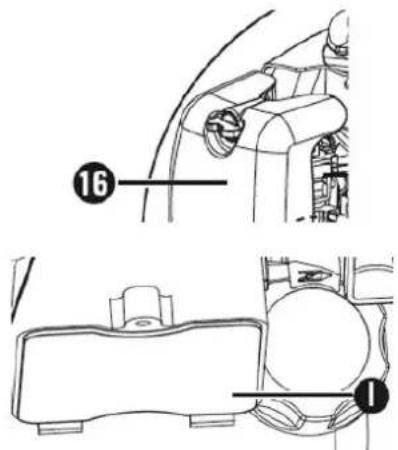

1.) Entfernen Sie die Abdeckung des Luftfiltergehäuses (16).
2.) Entnehmen Sie den Luftfilter (I).
3.) Reinigen Sie den Luftfilter (I) durch Ausklopfen oder Ausblasen (mit Druckluft).
4.) Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

8.1.5 Zündkerze

1.) Ziehen Sie den Zündkerzenstecker (10) ab.
2.) Lösen Sie die Zündkerze mit dem beiliegenden Zündkerzenschlüssel.
3.) Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Elektrodenabstand = 0,6 mm (Abstand zwischen den Elektroden, zwischen welchen der Zündfunke erzeugt wird). Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste.

Danach die Zündkerze alle 25 Betriebsstunden warten.

Vergasereinstellungen sind nur vom geschulten Fachpersonal durchzuführen!

8.1.7 Gasseilzug einstellen

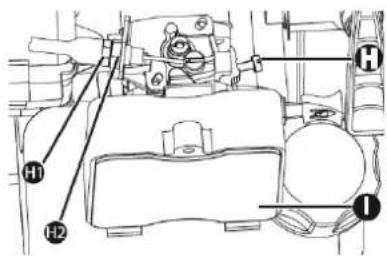

Sollte die Maximaldrehzahl des Geräts mit der Zeit nicht mehr erreicht werden, könnte eine Einstellung des Gasseilzuges erforderlich sein. Um den Gasseilzug nachzustellen drehen Sie die Schraube (H) bzw. die Stellschraube (H1) sowie die Kontermutter (H2) korrekt ein.

8.1.8 Getriebe fetten

• Öffnen Sie hierzu die Schraube (D) um das Getriebefließfett in das Getriebegehäuse zu drücken.
• Nach dem befüllen des Getriebes schließen Sie die Schmieröffnung wieder mit der Schraube (D).

8.2 Fadenspule / Schnittfaden ersetzen

1.) Die Fadenspule (50), ist wie in Abschnitt Fadenspule montieren / ersetzen zu demontieren. An der Markierung drücken (siehe Abb. 5a), den Deckel drehen und eine Gehäusehälfte abnehmen (siehe Abb. 5b).
2.) Spulenteller (J) aus dem Fadenspulen-Gehäuse entnehmen (siehe Abb. 5c).
3.) Evtl. noch vorhandenen Schnittfaden entfernen.
4.) Neuen Schnittfaden in der Mitte zusammenlegen und die entstandene Schlaufe in die Aussparung des Spulentellers einhängen (siehe Abb. 5d).
5.) Faden unter Spannung gegen den Uhrzeigersinn aufwickeln. Der Spulenteller (J) trennt dabei die beiden Hälften des Schnittfadens (siehe Abb. 5d).
6.) Die letzten 15 cm der beiden Fadenenden in die gegenüberliegenden Fadenhalter des Spulentellers (J) einhaken (siehe Abb. 5e).
7.) Die beiden Fadenenden durch die Metallösen im Fadenspulen-Gehäuse führen (siehe Abb. 5e).
8.) Spulenteller (J) in das Fadenspulen-Gehäuse drücken (siehe Abb. 5e).
9.) Fügen Sie die Gehäusehälften wieder zusammen.
10.) Kurz und kräftig an beiden Fadenenden ziehen, um diese aus den Fadenhaltern zu lösen (siehe Abb. 5f).
11.) Überschüssigen Faden auf etwa 13 cm zurückschneiden. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens
12.) Fadenspule wieder montieren (siehe Kapitel „Fadenspule montieren / ersetzen“). Wird die komplette Fadenspule erneuert, überspringen Sie die Punkte 3-6.

5a 50 5b 5c 1 5d 5e 5f

8.3 Lagerung

Wenn die Maschine länger als 30 Tage gelagert wird:

• Lassen Sie den Treibstoff aus dem Tank in ein geeignetes Auffanggefäß ab und lagern Sie den abgelassenen Treibstoff in einem geeigneten Behälter.
• Starten Sie den Motor und lassen Sie ihn laufen, bis dieser stoppt, um den Treibstoff aus dem Vergaser zu entfernen.
• Warten Sie bis die Maschine ausreichend abgekühlt ist.
  • Schneidwerkzeug entfernen und säubern
  • Schutz anbringen
  • Maschine reinigen und trocknen
• An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt (Schutz vor Schnittverletzungen) lagern
• Bedecken Sie die Maschine gut und lagern Sie diese an einem trockenen und sauberen Ort.

8.4 Entsorgung

Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Behebung
Motor läuft nicht	Falsche Reihenfolge beim Startvorgang	Beachten Sie die richtige Startfolge
	Luftfilter verschmutzt	Luftfilter reinigen/ersetzen
	Fehlende Kraftstoffversorgung	Tanken
	Fehler in der Kraftstoffleitung	Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Motor abgesoffen	Zündkerze herausschrauben, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder reinschrauben
	Zündkerzenstecker nicht aufgesteckt	Zündkerzenstecker aufstecken
	Kein Zündfunke	Zündkerze reinigen/ersetzenZündkabel prüfen
Motor läuft an und stirbt sofort ab	Falsche Vergasereinstellung (Leerlaufdrehzahl)	an Kundendienst wenden
Maschine arbeitet mit Unterbrechungen (stottert)	Vergaser ist falsch eingestellt	an Kundendienst wenden
	Zündkerze ist verrußt	Zündkerze reinigen/ersetzen.Zündkerzenstecker prüfen
Rauchentwicklung	Falsche Kraftstoffmischung (2-Takt-Motor)	richtige Kraftstoffmischung tanken
	Vergaser ist falsch eingestellt	an Kundendienst wenden
Maschine arbeitet nicht mit voller Leistung	Maschine ist überlastet	Zu viel Schnittmaterial
	Luftfilter ist verschmutzt	Luftfilter reinigen/ersetzen
	Vergaser ist falsch eingestellt	an Kundendienst wenden
Schneidwerkzeug rotiert im Leerlauf	Leerlaufdrehzahl zu hoch	Leerlaufdrehzahl einstellen
Schneidwerkzeug rotiert, aber hat keine Leistung	Choke auf ON	Choke auf OFF stellen
Schlechtes Schnittergebnis	Fremdmaterial, Gras um das Blatt gewickelt	Entfernen Sie Material
	Zu hohes Gras	Wechseln Sie das Schneidwerkzeug
	Stumpfes Mähmesser	Mähmesser nachschärfen oder durch neues ersetzen

HINWEIS

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

10 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

11 SAFETY

11.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

17 SECURITE

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

23 VARNOST

23.1 Namenska uporaba

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

(FR) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

AVI S

30 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

31 WARRANTY GUIDELINES (EN)

1.) Warranty:

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:

Produkt / product:

Kaufdatum / purchase date:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel : [phone]

Fax:[phone]

[e-mail]

SERVICEFORMULAR / SERVICE FORM

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□	Serviceanfrage	/	service inquiry
□	Ersatzteilanfrage	/	spare part inquiry
□	Garantieantrag	/	guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
