BEDIENUNGSANLEITUNG 802 D4 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins.

Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgegliedte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und{jedes von uns entwickelte Produkt basiert darauf.

Die Modèle der 800 Serie Diamond gehören zu den besten Laufsprechern weltweit. Ihr Installation soll gut durchdacht werden. Wir empfehlen davon, sich die Zeit zunehmen und diese Bedienungsanleitung vor der Installation zu halten. Fortsetzung auf Seite 14

Jedes Lautsprecherpaar wird gefelwert mit:

2 Mitteltöner-Grills
4 Tiefen-Grills
4 Verbindungsbrücken
4 Stabilisatoren
4 Stabilisatorkappen
1 T45 Werkzeug zur Stabilisatorstellung und zum Entfern der Endkappe des Mitteltoners
1 Einstellstift fur Metal-Spikes
1 Reinigungstuch

Die 801 D4, die 802 D4 und die 803 D4 sind sehr schwer und wir empfehlen, sie in dem Raum, in dem sie später stehen werden, mit zwei Personen auszupacken. Um ein Zerkratzen der Lautspecheroberfläche zu vermeiden, ist Schmuck vorher abzunehmen.

In der Tabolle bereits sind die Toile dargestoll, die zum Lieferumfang von 801 D4, 802 D4 und 803 D4 gehoren. Solfte der unwahrscheinliche Fall entretten, dass ein Teil feht, so setzen Sie sichitte zunachst mit dem Fachhändler in Verbindung, bei dem Sie die Lautsprecher gekauf haben.

Alle Grills werden magnetisch befestigt. Der schwerere Grill für den Tief-/Mitteltonbereich ist während des Transports separat verpackt, damit er sich nicht bewegen kann.

Hinweis: Beim Anbringen oder Entfernen der magnetischen Gitter ist Vorsicht geboten, um eine Beschäftigung des Produkts zu vermeiden. Solften die Gitter herunterfallen, sind Schrammen am Lautzprecher-/ Ständorsocket unvermeidlich. Sie konnen dies verhindern, indem sie den Sockel beim Anbringen oder Entfernen der Gitter abdecken.

Die Hochtonkalotten sind sehr empfindlich und konnen
daher keindest Beschädigt werden. Die Lautsprecher der 800 Serie Diamond vertgen über ein Metalgitter fur
den Hochtöner, durch das dieser vor Beschädigungen
geschützt werden kann. Trotzdem sollen den Sie beim Umgang
mit dem Lautsprecher und beim Reinigen vorsichtig sein.

Umweltinformation

Dieos Produkt entspricht Internationalen Richteinion. Dazu gehören unter anderem:

i. die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannte))
ii. die Registriierung, Bewertung, Zulassung und Beschchränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of Chemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altagerten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recyclins bzw. der Entsorgung dieser Produkte mit der öffentlich Abfallentsorgung in Verbindung.

Die Hochtoneinheit这点 Lautspechers der 800
Serie Diamond ist entkoppelt, d. h. mechanisch vom
Hauptgehause isoliert. Daher mag es beim Herausnehmen
aus der Verpackung so erschienen als sie sei sie lose. Dies
ist nicht der Fall, sondern es handelt sich hierbei um eine
spoziellos Foaturala, das zur optimalen Audio-Performance
Ihres Lautspechers beitragt.

Wenn sich der Hochtöner während des Transports leicht bewegt hat und angepasst werden muss, kann er etwas vor oder zureich verschoben werden, damit die Rückseite des Hochtönerghäuserns mit der Rückseite des Laufsprecherghäusern ausgerichtet ist. Der Hochtöner kann zudem etwas gedrelt werden, um eine senkrechte Ausrichtung des Bowers & Wilkins Logos zu gewährleisten. Drucken Sie den Hochtöner bei dieser Anpassung nicht über die weichen Endanschäge hinaus.

Hinweis: Bei diesen Anpassungen ist darauf zu halten, dass das Entkapplungselement nicht beschäftigt wird –itte wenden Sie sich an ihren Handler, wenn Sie zweifer bezüglich der Einstellung des Hochtörs haben.

2. Positionierung

Aufstellen des Lautspechers

Die Modelle 801 D4, 802 D4 und 803 D4 sind ausschließlich als Standlautspricher konzipiert und wir mit Rollen geliefert, um ihre Positionierung zu erreichte ist wichtig, dass diese Laufsprecher durch entsprche Einstellen der Spikes fest auf dem Boden stehen.

Wichtiger Sicherheitshinweis kes haben scharfe Spitzen - nicht berühren.

Hinweis: Wird der Laufsprecher auf einem Hochflor-Teppichboden aufgestellt,所提供 dass die Rolen verhindern, dass dieser ausschließlich auf den Stanfußn ruht, können Sie die Rolen mit einem 5 mm Sochkant-inbusschlüssel von der Unterverse des Sockels abschaufen. Aufgrund des Gewichts des Laufsprechers sind beim Entfernern der Rolen stots zwei Personen erforderlich - eine Person neigt den Laufsprecher seitlich und halt him, während die andere die Rolen entfert. Wir empfehlen, einen geeigneten Keil oder Block zu verwenden, um zu verhinden, dass der Laufsprecher beim Entfernern oder Wiederanbringen der Rolen versehentlich auf den Boden fällt.

Sind die Lautspricher in der gewünschten Position, können die in den Sockel integrierten Spikes gelobt werden. Lokalisieren Sie die vier Kappen der Spikes, indem Sie in die Öffnung zwischen Sockel und Fußboden greifen. Befindet sich der Lautspricher auf einem harten Boden, lessen Sie die Kappen an den Spikes, um die Oberfläche zu schützen. Steht der Lautspricher auf Teppich(boden), entfern Sie die vier Kappen, die magnetisch in ihrer Position gehalten werden. Bewahren Sie sie für einen späteren Einsatz gut auf.Jetzt werden die Spikes sightbar und können nach unter abgesenkrt und in ihre Position gebracht werden.

Direkt über jeder Spike/jeder Kappe fühlen Sie eine Mutter mit drei Sicherungsstiffen. Drehen Sie die Mutter wie oben in Schritt 2 dargestellt mit den Fingern, um den Spike/die Kappe in Richtung Boden abzuseken. Sitz die Mutter so fest, dass sie nicht gedreten werden kann, führen Sie den beiliegenden Metallstab durch das Loch am Ende eines der Sicherungsstifte und losen so die Sicherungsmutter (siehe Abbildung oben).

Drehen Sie die Sicherungsmutter weiter, wenn der Spike/ die Kappe den Boden berührt, bis die Rollen nicht mehr auf dem Boden aufliegen. Wiederholen Sie diesen Vorgang mit allen vier Spikes/Kappen. Stellen Sie die Höhe ein, um so sicherezistellen, dass der Lautspeicher sicher liegt, ohne zu wackeln.

Um die Spikes/Kappen in Ihr Position zu fixieren, schiben Sie den Metallstab in eines der vier Löscher in den Spikes. Der Metallstab verhindert, dass der Spike sich dreht, während die Sicherungsmutter, wie oben in Schritt 5 dargostellt, gebracht wird. Ist die Sicherungsmutter gelöst, entfernen Sie den Metallstab wieder und drehren die Sicherungsmutter darüber in ihre Position im Sockel. Um sichzustellen, dass die Sicherungsmutter fest sitzt, schiben Sie den Metallstab wieder in eines der vier Löscher am Spike. Während der Metallstab den Spike in Position halt, drehen Sie die Sicherungsmutter nun mit den Fingem so lange, bis dies nicht mehr möglich ist. Wiederholen Sie diesen Vorgang für jeder Spike.

Sobald die Spikes in ihrer Position verriegelt sind,
sollten die Stabilatoren angebracht werden, um ein
versehentliches Umfallen des Laustspechers zu verhindem.
Der Stabilator wird in den Socketn hinein geschraubt und
mit Hilde des T45-Werkzeugs im Unrzeligersinn gestreht, bis
die Gummispitze auf dem Boden ruht.

Der Stabilisatorarficht zu tief eingeschraublt werden, da sonst die Spikes an Haft verlieren. Dadurch warden die Stabilität und der Klang beeinträchtigt werden. Nach dem Absken den Stabilatoren konnen die Kappen in die Oberseite des Stabilisators eingeschaubt und mit dem T45-Workzug vorsichtig angezogen werden, bis sie bündig mit der Aussparsung des Sockels abschiede.

Wenn der Lautspracher neu positioniert werden soll, zuerst die Stabilisatorkappen entfernen. Anschliebend sowohl die Stabilisatoren als auch die Spikes ausreichend herausschrauben, bevor der Lautspracher bewegt wird. Verwendten Sie dazu das T45-Werkzeug, um die Stabilisatorkappen durch Drehen gegen den Uhrzeigersinn zu entfernen und dann die Stabilisatoren hochzuschrauben. Sobald die Stabilisatoren ausreichend hersausgeschraubt sind, schieren Sie den Metallstab in eines der vier Lieder in den Spikes. Der Metallstab verhinder, dass der Spike sich dreht. Losen Sie nun die Mutter mit den Fingern wie oben in Schritt 2 beschrieben. Drehen Sie die Sicherungsmutter weiter, bis es nicht mehr goht. Dadurch wird sichorgestellt, dass Sicherungsmutter und Spike eingerastet sind. Drehen Sie die Sicherungsmutter jetzt wie in Schritt 3 dargestellt. Der Spike beginnisch nach oben zurück in den Sockel zu bewogen. Sitz der Spike wieder im Sockel, bringen Sie die Kappe, falls Sie abgenommen hatten, wieder an. Der Lautspricher kann jetzt in eine andere Position gebracht werden.

Positionierung der Lautsprecher

Versuchen Sie sowohl bei Stereo-als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in punto Akustik fur alle Lautsprecher ahrlich ist. Befindet sich beispelsolewein Lautsprecher in der Nane einer nachten Wand, währond der andere Lautsprecher von weichen Einrichtungsgegenständen und Vomhang umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

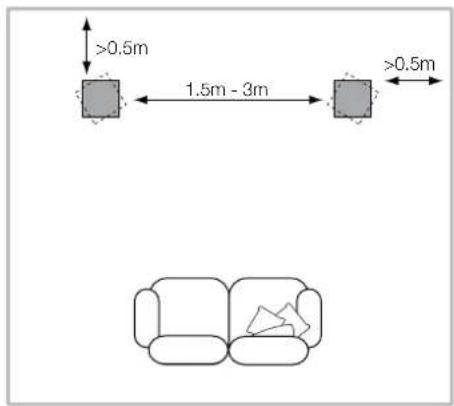

Zunachst sind die Lautspricher in einem Abstand von 1,5 bis 3m in zwei Ecken eines gleichseitigen Dreiecks zu platzierten, das an der dritten Ecke durch den Hörbereich verwollstandigt wird. Die Lautspricher sollen mindestens 0.5m von der Rückwand und etwaigen Seitenwänden entfern aufgestellt werden (wie in der obigen Abbildung dargestellt).

Werden die Laufsprecher fur die Frontkanale eines Heimkinesystems gonutzt, so sollen den die Laufsprecher naher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanale zu einer Erweiterung des Klangbildes führten. Eine Positionierung der Laufsprecher innerhalb von ungebung 0,5 m zu den Seiten des Bildschims ist darüber hinaus seh difhrlich, um das Klangbild optimal an das visuelle Bild anzupasseen. Wie bei der Positionierung in konventionellen Stereosystemen sollen den Laufsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben.

3. AnschieBen

Antiger Sicherheitshinweis

Johann Schlieben solften alle Audiogeräte gesamt gehet sein. Bei der Verwendung von Audiogeräten im normalen Betrieb kann das Berufren von nicht isolierten Lautspeicheranschlüssen oder Kabeln zu einem unangenehmen Gefühlt führen.

Die Laufsprecherklemmen bieten eine Reihe von Anschlussmöglichkeiten: So konnen 4-mm-Bananenstecker, 6-mm- und 8-mm-Kabelschuhe sowie blanke Drächte bis zu einem Durchmesser von 4 mm angeschlossen werden.

tiger Sicherheitshinweis

ninnen, hauptsächlich europäischen
Laden wird die Verwendung von 4-mm-Bananensteckern als mögliches Sicherheitsrisiko
betrachtet, da sie in die Lieder nicht gesicherter
Netzsteckdosen gesteckt werden konnten. Um den
europeanen CENELEC-Sicherheitsvorschriften zu
entsprechen, sind die 4-mm-Locher in den Enden der
Anschlussklemmen mit Kunststoffstiften gesichert. Setzen
Sie den Lautspeicher in einem dieser Länder ein, sollen den Sie
sicherstellen, dass die Bananenstecker nicht unsachgemäß
von Kindern oder anderen nicht informierten Personen
genutzt werden. Die Kunststoffstifte können entfern
werden, wenn Sie Bananenstecker verwenden möhen.

Lassen Sie sich bei der Auswahl der Laufsprecherkabel von ihrer autorisierten Fachhandlberaten. Die Gesamltimpedanz solle unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insgesondere solle das zum Hochtoner führende Kabel eine gering Induktivität besitzen, da sehr hohe Tone sonst gedampf werden.

An der Laustsprecherrückeite befinden sich jewels zwei Paar Anschlussklemmen, wodurch Bi-Wiring möglich ist (links oben). Im konventionlichen Betrieb bringen Sie die beiliegenden Brücken an, um die Anschlussklemmen gleicher Polarität mineinander zu verbinden. Bi-Wiring kann die Detailtreu im Tieftonbereich verbessern.

Stellen Sie sichere, dass die positiven (mit einem roten Ring gekennenzeichneten) Anschlussklemmen am Laufsprecher mit dem positiven Ausgang am Verträger und die negativen (mit einem schwarzen Ring gekennenzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verträger verbunden werden. Ein nicht korrektes Anschlieben der Kabel führt whilst nicht zu Beschädigungen, kann aber eine Verschlechterung des Klangbildes und Bassverluste mit sich bringen. Schrauben Sie die Kappen der Laufsprecherklemmen fest zu, um Gerausche zu vermeiden.

1. Feinabstimmung und Einlaufphase

Vergewissem Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschieden sind.

Ein großer Abstand zwischen Laufsprechem und Wänden führt zu einer Reduzierung des Bassniveauaus. Der Raum hinter den Laufsprechem schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveauu erhöht, wenn die Laufsprecher nähern an die Wände gestellt werden.

Steth das Bassrivieux nicht im Einklang mit der Frequenz, so ist das auf starke Resonanten im Raum zuzukufzehren. Selbst keine Änderungen bei der Laatsprecherpositionierung bzw. in der Hörposition konne eine erhebliche Wirkung auf die wahrenom mene Klangqualitat haben. So ändert sich die Klang qualitat beispissewe, wenn sie die Hörposition verändern oder die Laatsprecher an eine andere Wand gestellt werden. Auch das Vorhandensein großer Möbelstücke und deren Position konnen erhebliche Auswirkungen haben.

Ist das Klangbild in der Mitte schlecht, stellen Sie die Lautspricher naher zusammen oder so auf, dass sie in Richtung Horbereich zeigen.

Ist der Klang zu schrill, hilf die Verwendung weicher Einrichtungsgegenstände (wie z. B. schwerer Vor hänge). Umgekehrt soll man bei clumpfem, leblosem Klang die Verwendung solcher Einrichtungs gegenstände auf ein Minimum reduzieren.

Der anspruchsvolle Hörer solle den Grill fur den Tief-/ Mitteltonbereich entfemen, dem Kanten umfasst und sie vorschigt vom Gehäuse abzieht.

In der Einlaufphase gibt es keine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauerm, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzt werden Werkstoffe ihre optimalen mechanischen Eigenschaften bestizen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher benotigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lagerund Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Wieche dauer, bis sich die Laufsprecher nach Temperaturerwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

5.Pflege

1. Seriennummer und Konformitätsinformationen

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Wir empfehlen,干嘛 das dem Produkt belegende Tuch zu nuten. Bei Verwendung eines Aerosci- oder sonstigen Reinigers spieren Sie diesen zunachst auf das Tuch, nicht direkt auf das Gerät. Testen Sie zunachst an einer klinen, unauffällig Soniele, da eine Reinigungskprodukte die Oberflächen beschädigen. Verwendten Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibaktoriellen Produkte. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermöden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschäftigungen führen kann.

Wird fur das Gehäuse von Bower & Wilkins-Lautsprechem Echtholzturnier verwendet, so werden nur die feinsten Fumiere ausgewähl und zum Schutz gegen UV-Licht mit einem Speziallack behandelt. Auf diese Weise werden im Laufe der Zeit auftstande Farbenveränderungen minimiert.itte berücksichtigten Sie aber,dass Holz ein Naturwerkstoff ist, der auf die Einflusse der Umgebung reagriot,so dass kloe Veränderungen in der Regel nicht ausbleien.Sie konnen Farbuntschiede ausgleichen, indem Sie alle Furnieroberflächen gleichnimal dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann mehrere Tage oder sareg Wochen dauer, latent sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleugen. Halten Sie darüber hinaus, um Rissen vorzubeugen, einen ausreichenden Abstand zu direkten Wärmequellen wie Heizkorpm und Warmuhtventillatoren.

Das Hochtönergehäuse besitzt eine strukturierte Oberfläche, auf der sich bei Handhabung Oberflächenspuren anammeln können. Wischen Sie zur Reinigung mit dem beiliegenden Reinigungstuch in Richtung der Oberflächentextur um das Gehäuse herum.

Die lederbezogenen Oberflächen Ihres Laufsprechers der Serie 800 Diamond konnen mit einem weichen, trockenen Tuch abgestaubt werden. Flacken konnen vom Leder entfern werden, indem ein Mikrofasertuch mit warmem Wasser angefeucht et und das Leder damit sauber getuft wird. Reiben Sie das Tuch nicht auf dem Leder und verwenden Sie keine Reinigungsmittel oder Lederpolitur, die dies Produkt beschädigten kann.

Falls Sie den Kundendnst in Bezug auf ihre 800 Serie Diamond Laustspricher kontaktieren, **sien Sie mochlicherweise die jeweiligen Fertigungs- (FP) und Senennummern angegeben. These Nummern finden Sie sowohil auf der Außerverpackung des Produkts, als auch unter der Endkappe des Mitteltoners.

Die Mitteltoner-Endkappe kann entfert werden, indem eine Hand auf den Mitteltonerkopf gelegt wird, um ihn zu halten, und dann mit der anderen Hand das Keilende des Werkzeugs vorsichtig zwischen Endkappe und Kuhlkorper eingesetzt wird. Drehen Sie das Keilende des Werkzeugs vorsichtig, um die Endkappe zu losen. Die Endkappe kann dann nach oben geschoben werden, um die Identifikationsnummern und Konformitätsinformationen zu lessen.

Hirweis: Achten Sie darauf, die Oberfläche der Endkappe, des Kopfes, des Kühlkörpers und der umgebenden Teile beim Entfernern und Wiedereinsetzen der Endkappe nicht zu beschädigten.

Die Endkappe wird wieder aufgesetzt, indem Sie sie wieder in die Halterung an der Kopfrücksiete schiben und vorsichtig nach unter drücken.
