BEDIENUNGSANLEITUNG 233825 Arktic

Bevor Sie das Gerät in Betriebnehmen, sollenn Sie diese Gebrauchsanweisung aufmerksam lessen.

These Gebrauchsansweisungitte beim Gerat aufbewahren.

Nur zur Verwendung im Innenbereich.

wir danken Ihnen fur den Kauf des Gerätes Arktic. Machen Sie sichitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäß Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

Sicherheitsregeln

• Die unsachgemäß Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.
• Dieses Gerät ist nur für den gewerblichen Gebrauch bestim.
• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäß Bedienung des Geräts zurückzuführen sind.
• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Steckerziehen und das Gerät von einem anerkannten Fachmann prüfen setzen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.
• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.
• In das Gehäuse des Gerätes keine Gegenstände einführen.
• Den Stecker nicht mit nassen oder feuchten Handen berühren.
• Gefahr eines Stromschlags! Das Gerät darf nicht selbstständig repariert werden. Sümmtliche Mängel und Unzulänglichkeiten sind ausschließlich durch qualifiziertes Personal zu beseitigen.
• Niemals ein beschädigtes Gerät benutzen! Das beschädigte Gerät vom Netz trennen und sich mit dem Verkäfer in Verbindung setzen.
• Warning: Die Elektroteile des Gerätes)dürfen weder in Wasser noch in andere Flüssigkeiten getaucht werden. Ebenso ist das Gerät nicht unter fließendes Wasser zu halten.
• Der Stecker und die Stromversorgungsleitung sind regelmäß auf Beschädigungen zu prufen. Der beschädigte Stecker oder Leitung sind an eine Servicestelle oder einer anderen qualifizierten Person zur Reparatur zu übergeben, um eventuellen Gefahren und Verletzungen des Körpers vorzubeugen.
• Man muss sich davon überzeugen, ob die Stromversorgungsleitung weder mit scharf kantigen noch mit bereits Gegenständen in Berührung kommt; halten Sie die Leitung welt entfernt von einer offenen Flamme. Um den Stecker aus der Netzsteckdose zu halten, muss man immer am Stecker und nicht an der Leitungziehen.
• Die Stromversorgungsleitung (oder Verlängerungsleitung) ist vor dem zufälligen Herausziehen aus der Steckdose zu schützen. Die Stromversorgungsleitung muss so geführt werden, dass niemand zufällig darüber stolpern kann.
• Das Gerät muss während seiner Anwendung ständig kontrolliert werden.
• Warning! Wenn der Stecker in der Netzsteckdose ist, muss man das Gerät als an die Stromversorgung angeschlossen betrachten.

• Bevor der Stecker aus der Netzsteckdose genommen wird, ist das Gerät auszuschalten.

• Das Gerät darf beim Tragen nicht an der Leitung gehalten werden.

• Benutzen Sie kein Zubehör, das nicht mit diesen Gerät mitgeliefert wurde.
• Das Gerät muss man ausschließlich an die Steckdose mit solch einer Spannung und Frequenz anschließen, wie auf dem Typenschild angegeben wird.
• Stecken Sie den Stecker in die Steckdose, die an einem leicht und bequem zugänglichen Ort angeordnet ist, und darüber so, dass das Gerät bei einer Störung(sofort abgeschelt werden kann. Um das Gerät vollständig auszuschalten, muss man es von der Stromquelle trennen. Zu dieser Zweck muss man den Stecker, der sich am Ende der vom Gerät getrennten Leitung befindet, aus der Netzsteckdoseziehen.
• Vor dem Abtrennen des Steckers ist das Gerät auszuschalten!
• Benutzen Sie kein Zubehör, das nicht vom Hersteller empfohlen wird. Die Anwendung vom nicht empfohlenen Zubehör besteht eine Gefahr für den Nutzer dar und kann zur Beschäftigung des Gerätes führen. Benutzen Sie ausschließlich Ersatzteile und Zubehör im Original.
• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen.
• Auf keinen Fall darauf Bedieren des Gerätes durch Kinder zugelassen werden.
• Das Gerät mit Stromversorgungsleitung ist außerhalb der Reichweite von Kindern zu lagern.
• Ebenso muss darauf gesorgt werden, dass die Kinder das Gerät nicht zum Spielen benut zen.
• Das Gerät ist immer dann von der Stromversorgung zu trennen, wenn es ohne Aufsicht bleiben soll bzw. auch vor der Montage, Demontage und Reinigung.
• Wahrend der Nutzung darauf das Gerät nicht ohne Aufsicht gelassen werden.

Besondere Sicherheitsvorschriften

• Dieses Gerät ist für die kurzzeitige Lagerung und als Schaukasten von Lebensmitteln, wie z.B. Desserts einschließlich Kuchen konzipiert. Dieses Gerät kann die Temperatur von Lebensmitteln kon-tinuierlich innerhalb der vorgegebenen Grenzen von gekühlten Betriebstemperaturen halten. Es dürfen im Gerät keine anderen Produkte gelagert werden. Bringen Sie in die Kühlvitrine oder in seine Höhe keine Gefahrenstoffe unter, und während solche wie Kraftstoff, Alkohol, Farben, leichtbrennbare und explosive Materialien usw. Lagern Sie im Gerät keine Arzneimittel.
  Die in der Kuhlvitrine angeordneten Produkte mussen vorher gekühlt worden sein. Andernfalls kann der Dampf, der von den zu kuhlenden Produkten ausweicht, innerhalb der Kuhlkammer zu einer Tropfenbildung führen - das ist eine normale Erscheinung und verweist nicht auf eine Beschädigung des Gerätes.

• Das vorliegende Gerät muss durch qualifiziertes und geschultes Personal montiert, zur Nutzung übergeben und instandgehalten werden. Ebenso muss es durch entsprechend qualifiziertes und geschultes Personal bedient werden, z.B. das Kühenpersonal oder Bedienpersonen an der Bar.

• WARNING: Verwenden Sie zwecks Beschleunigung des Abtauvorgangs weder Mechanische Geräte noch andere Werkzeuge als vom Hersteller empfohlen.

• WARNING: Der Umlauf des Kühlmediumsarf nicht beschädigt werden.

Achtung! Es besteht Feuerergefahr! Im Gerät wird R600a/ R290 als Kältemittel verwendet. Es ist ein umweltfreundliches, leicht brennbares Kältemittel. Obwohl das Kältemittel liegt brennbar ist, ist es unschädlich für die Ozonschicht und hat keinen Einfluss auf den Treibhauseffekt. Der Einsatzmittels führt jedoch zu einem leichten Anstieg des Lärmpegels des Gerätes. Lärm des Verdichters kann der Benutzer das Gerausch horen, das durch den trom verursacht wird. Dieses Phenomenlässt sich nicht vermeiden und hat ven Auswirkungen auf den Betrieb des Gerätes. Bei Transport und Aufstellung istalanders darauf zu achten, dass keine Teile des Kältesystems beschädigt laufendes Kältemittel kann zu Augenschäden führen.

• WARNING: Verdecken Sie nicht die Belüftungsöffnungen im Gehäuse des Gerätes. Wenn das Gerät umbaut ist, muss man sich davon überzeugen, ob für das Gerät auch eine richtige Belüftung gewährleistet wird. Blockieren Sie niemals den Luft durchfluss um das Gerät herum, damit eine richtige Luftzirkulation abgeschichert ist.
• WARNING: Innerhalb der Kammern der Kuhlvitrine dürfen keine anderen Elektrogeräte eingesetzt werden, als vom Hersteller empfohlen.
• Das Gerät ist ausschließlich auf einer sauberen, stabilen, trockenen und horizontalen Fläche aufzustellen.
• Lager Sie esweit entfernt von bereits Flächen und offenem Feuer. Überzeugen Siesich, ob das Gerät nicht der Einwirkung hoher Temperatures, Staub, Sonnenstrahlen, Feuchtigkeit, tropfendem Wasser und Spritzern ausgesetzt ist.
• Überzeugen Sie sich, ob rundum die Kühlvitrine 10 cm Freiraum eingehalten wurde, um eine richtige Belüfung zu gewährleisten.
• Es darf mit keinem harten Werkzeug gegen die Glasfläche der Kühlvitrine geschlagen werden. Ebenso darf das Gerät nicht mit einem Wasserstrahl oder einer Dampfwäsche gereinigt und das ganze Gerät darf wegen des Risikos eines Stromschlags nicht komplett in Wasser getaucht werden.
• Legen Sie keine Gegenstände auf die Kühlvitrine. Bringen Sie keine Quellen des offenen Feuers (z.B. angezündete Kerzen) bzw. mit Wasser gefüllte Gegenstände (z.B. Vasen) in die Höhe des Gerätes.
• Das Gerätarf während der Nutzung nicht zugedeckt werden, da sonst Feuergefahr besteht.
• Reinigen Sie die Kühlvitrine nicht mit Wasser. Beim Waschen des Gerätes kann Wasser in den elektrischen Teil gelangen und so zu einem Stromschlag führen.
• Bringen Sie keine allzu große Mengen von Lebensmitteln in die Vitrine, um ihrer Beschädigung vorzubeugen. Die maximale Belastung eines jeder Faches beträgt ca. 18 kg.
• Probieren Sie nicht auf das Gerät zu steigen.

Montage der Kuhlvitrine

• Das Gerät darf mit keinem größeren Winkel als 45^ geneigt stehen. Nach durchgeführt Montage des Gerätes muss man vor seinem Anschluss an die Stromversorgung und Inbetriebnahme 2 Stunden abwarten. Die obige Empfehlung betriff auch die Situation, wenn das Gerät zu einem späteren Termin an einen anderen Platz gestellt wird.
  Die Kuhlvitrine muss unbedingt an einem trockenen Platz montiert werden.
• Wahlrend der Montage muss man hinter dem Gerät und an den beiden Seiten mindestens 10 cm Freiraum lassen, um eine richtige Belüftung gewährleisten zu konnen. Bei einem geringeren Freiraum kann die Leistungsfähigkeit der Gerätes beeinflusst werden.
• Es wird empfohlen, die Montage der Kühlvitrine an einem Ort mit gutter natürlicher Belüftung durchzuführn, weil dadurch das Gerät entsprechend beluftet wird.

Elektrische Elemente und andere Gefahren

• Es darf keine andere Ausrüstung an die gleiche Stromversorgungsquelle angeschlossen werden, an die das Gerät angeschlossen ist.
• Bringen Sie in der Kühlvitrine oder in seiner Höhe keine Gefahrenstoffe unter, und darüber solche wie Kraftstoff, Alkohol, Farben, leichtbrennbare und explosive Materialien usw. - es besteht Brandgefahr.
  Lagern Sie im Gerät keine Arzneimittel.
• Nach dem Aus- oder Abschalten des Gerätes von der Stromversorgungsquelle muss man ca. 5 Minuten bis zu seiner erneuten Inbetriebnahme abwarten.
• Reinigen Sie das Gerät nicht mit Wasser. Beim Waschen des Gerätes kann Wasser in den elektrischen Teil gelangen und zu einem Stromschlag führen. Die Teile/Zubehör sind nicht zum Waschen in der Spülmaschine geeignet.

Verwendungszweck des Gerätes

• Das Gerät ist für den professionellen Einsatz geeignet.
• Dieses Gerät ist für die kurzzeitige Lagerung und als Schaukasten von Lebensmitteln, wie z.B. Desserts einschließlich Kuchen konzipiert. Dieses Gerät kann die Temperatur von Lebensmitteln kon-tinuierlich innerhalb der vorgegebenen Grenzen von gekühnten Betriebstemperaturen

halten. Verwendung des Gerätes für andere Zwecke kann zu seiner Beschädigung sowie zu Körperverletzungen führen.
- Jede andere Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Der Benutzer ist allein verantwortlich für die unsachgemäße Nutzung des Gerätes.

Montage der Erdung

Die Kuhlvitrine ist ein Gerät der I. Schutzklasse und erfordert eine Erdung. Die Erdung verringgert das Risiko eines elektrischen Stromschlags, da über einen Leiter der elektrische Strom abgeleitet wird. Das Gerät ist mit einem Schutzleiter mit Schutz-

kontaktstecker ausgerüstet. Bevor das Gerät nicht entsprechend installiert und geerdet wurde, daß man den Schutzkontaktstecker nicht in die Netzsteckdose stecken.

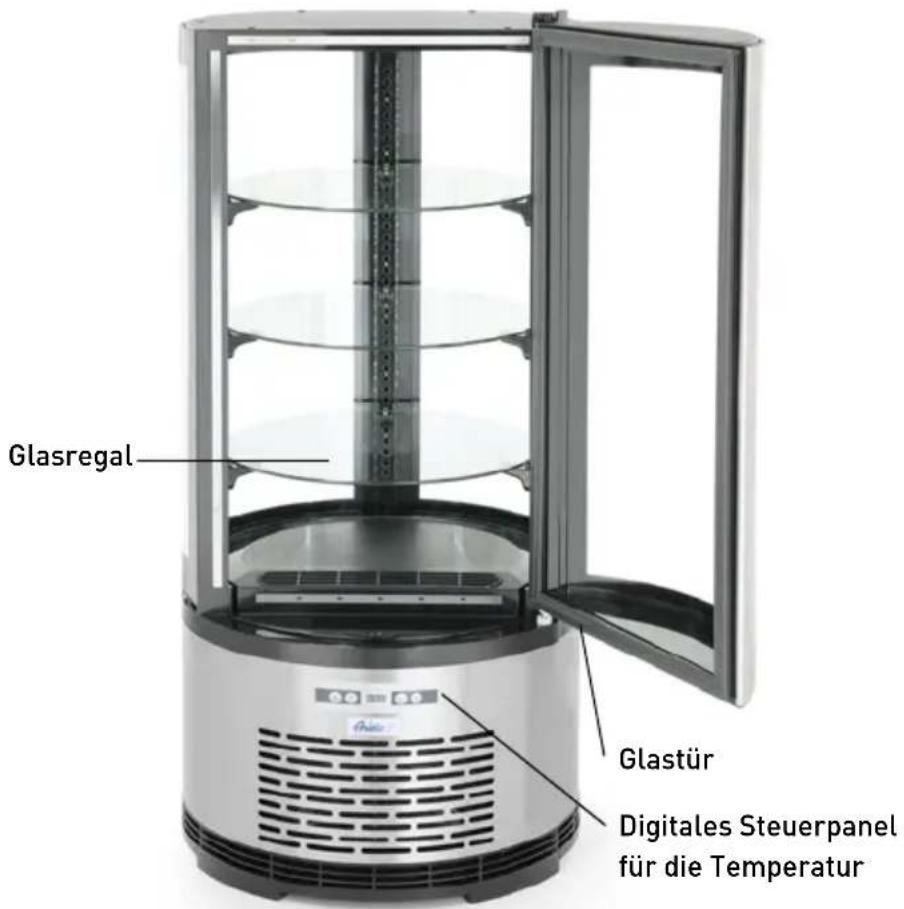

Teile des Gerätes

DE

Vor dem ersten Gebrauch

• Verpackung und Sicherungselemente abnehmer und beseitigen.
• Prufen Sie das Gerät in Bezug auf Vollständigkeit. Bei nicht vollständiger Anlieferung oder Beschädigungen muss man sich mit dem Lieferanten in Verbindung setzen (siehe: Garantie).

• Reinigen Sie alle Teile des Gerätes entsprechend der Anleitung (siehe = = > Reinigung und Wartung).

• Legen Sie alle Regelfächer in das Gerät.
  Hinweis: Auf Grund von Rückständen aus dem Produktionsprozess kann während der ersten Inbetriebnahmen aus dem Gerät ein unangenehmer Geruch entweichen. Das ist eine normale Erscheinung und bedeutet weder eine Beschädigung der Kühltrine noch eine Gefährung für den Nutzer. Prüfen Sie, ob das Gerät gut beluftet wird.

Nutzung

Schlieben Sie den Stecker an die entsprechende Elektrodeckdose an. Bevor Lebensmittel und Getränke in die Kühlvitrine eingebracht werden,

muss man es über einige Stunden eingeschaltet.
lassen, damit die richtige Kuhltemperatur erreicht
wird.

Diode des AbtauvorgangsDiode des Kuhlvorgangs

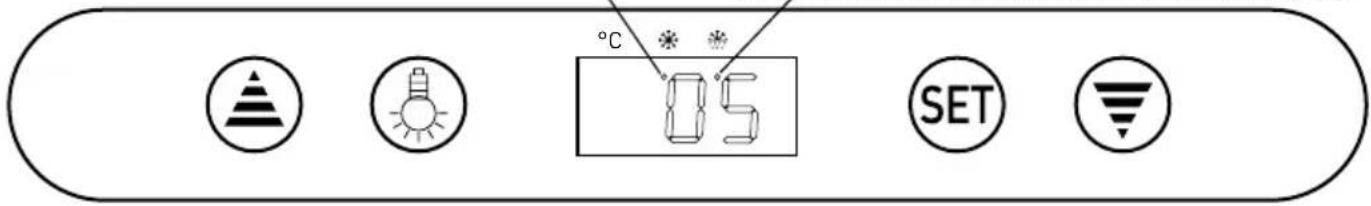

Bedienung des digitalen Panels für die Temperaturregelung

1). Einstellung der Temperatur

• Tastedrucken, um in die Betriebsart Einstellungen zu gehen. Auf dem Display entscheidt die eingestellte Temperatur.
  Tasteoder drucken,um die eingestelle Temperatur zu erhöhen oder zu verringn.
• Tasterneut drücken, um die eingebene Temperatur zu bestätigen. Auf dem Display erscheint die eingestellte Temperatur im Innern der Kühlvitrine.

Hinweis:

• Wenn innerhalb von 10 Sekunden keine Taste gedruckt wird, dann stellt die Kuhlvitrine die neu eingegebene Temperatur ein.
• Einstellbereich der Temperatur: von 2^ bis 6^ . Die tatsächliche Temperaturschwankung im Inneren des Produkts kann durch die Umgebungstemperatur beeinflusst werden.
• Um eine niedrige Temperatur innerhalb der Kühlytrine zu halten,arf man die Turen nicht zu langle offen.

2). Einstellen des Lichtes innerhalb der Kuhlvitrine

Taste drucken, um das Licht in der Kuhlvitrine einzuschalten. Zum Ausschalten erneut drucken.

3]. Diode fur die Kuhlung

• Wahlrend der Kuhlung der Vitrine (Verdichter gestartet), wird die Diode für die Kuhlung ununterbrochen leuchten.

• Wenn innerhalb der Kühlvitrine die eingestellte Temperatur erreicht wird, beginnt die Diode für die Kühlung zu blinken.

• Mit dem Beginn des Abtauens erlischt die Diode für die Kühlung.

4]. Diode des Abtauvorgangs

• Während des Abtauens der Kühlvitrine wird die Abtaudiode ununterbrochen leuchten.

• Nach dem Beenden des Abtauvorgangs erlischt die Abtaudiode.

Reinigung und Wartung

Hinweis: Vor dem Reinigen und den Wartungsarbeiten muss man immer das Gerät von der Strom-

Reinigung

• Die Innen- und Außenflächen der Kühlvitrine kann man mit einem feuchten Lappen mit einer geringen Menge eines Reinigungsmittels reinigen.
  Die Regalfacher kann man aus dem Gerätnehmen und sie beim Waschen in Wasser eintauchen.

versorgungsquelle trennen und den Stecker aus der Steckdose halten.

• Verwenden Sie zum Reinigen der Kühlvitrine während einen direkten Wasserstrahl, Dampfreiniger, noch tauchen Sie das gesamte Gerät in das Wasser.
• Teile der Kuhlvitrine)dürfen nicht in der Spulmaschine gereinigt werden.
• Die Reinigung der Kühlvitrine sollte regelmäßiger erfolgen.

Teile Reinigung Bemerkungen	gen
Alle Zubehörteile, wie z.B. Gestellhalter usw.	Für ca. 10-20 Minuten in warmes Seifenwasser tauchen.Unter fließen dem Wasser genau abspüssen.	Alle Teile genau ab-trocknen.
Äußere Glasflächen	Mit weichem Lappen und geringer Menge eines neutralen Reinigungsmittels abreiben. Über-zeugen Sie sich, dass kein Wasser in das Innere der Kühlvitrine gelangte.
Innere Glasflächen	Lebensmittelrechte beseitigen.Mit weichem Lappen und geringer Menge eines milden Reinigungsmittels abreiben. Überzeu-gen Sie sich, dass kein Wasser oder Feuchtigkeit in das Innere der Kühlvitrine gelangte.
Glastüren, Glasregal

Lagerung der Kuhlvitrine während einer Unterbrechung der Nutzung

• Hinweis: Die Kuhlvitrine immer von der Stromversorgungsquelle trennen.

• Aus der Kuhlvitrine sindSAMTliche Lebensmittel und Getränke zu entfern.

• Waschen Sie die Kühlvitrine entsprechend den Hinweisen im Punkt Reinigung und Wartung (siehe = = > Reinigung und Wartung).

• Lagern Sie die Kuhlvitrine an einem kühlen, sauben Ort außerhalb der Reichweite von Kindern.

Fehlerbeseitigung

Wenn das Gerät nicht richtig Funktioniert, muss man sich zum Finden der richtigen Lösung mit der nachfolgenden Tabelle vertraut machen. Wenn Sie

das Problem nicht losen konnen, dann setzen Sie sichitte mit dem Lieferanten in Verbindung.

Problem Mögliche	Ursache Mögliche Lösung
Die Kühlvitrine beginnnt nach dem Anschlieben an die Stromversorgung nicht mit dem Kühlvor-gang.	Thermische Sicherung wurde ausgelöselt. Setzen Sie sich zwecks Reparatur des Ge-rates mit dem Lieferanten/Dienstleister in Verbindung.
	Verdichter ist beschädigt.
	Stecker ist nicht richtig an die Elekt-rosteckdose angeschlossen.	Überprüfen und überzeugen Sie sich, ob alle Elemente richtig angeschlossen sind.
Kühlung ist zu schwach.	Kühlvitrine ist einer zu starken Sonne-neinstrahlung ausgesetzt oder stehen zu nahe an einer Wärmequelle.	Stellen Sie das Gerät an einen anderen Ort, weil entfernt von einer direkten Son-neneinstrahlung.
	Türen sind nicht richtig geschlossen oder die Dichtung ist beschädigt.	Türen richtig schreiben.
	In der Kühlvitrine befinden sich zu weitere Lebensmittel.	Nehmen Sie einen Teil der Lebensmittel aus der Kühlvitrine.
	Die Luftung rundum das Gerät ist unzu-reichend.	Überzeugen Sie sich, ob für die Kühlvitri-ne eine richtige Belüftung garantiert wird bzw. rundum ein Freiraum von 10 cm be-lassen wurde.
Kühlvitrine erzeugt zu viel Lärm.	Das Gerät ist nicht in horizontaler Lage aufgestellt.	Überzeugen Sie sich, ob das Gerät in hori-zontaler Lage aufgestellt wurde.
	Kühlvitrine berührt eine Wand oder andere Objekte.	Überzeugen Sie sich, ob rundum die Kühlvitrine ein Freiraum von mindestens 10 cm belassen wurde.
	Innerhalb der Kühlvitrine befinden sich lose Elemente.	Setzen Sie sich mit dem Lieferanten/Dienstleister zwecks Reparatur des Gerä-tes in Verbindung.

DE

Technische Spezifikation

Nr. des Produktes 233825 233832
Betriebsspannung und Frequenz 220-240V~ /50Hz
Nominate Leistungsaufnahme 210W 460W
Einstellung der Temperatur Im Bereich	von 2°C bis 6°C
Schutzgrad Klasse I
Klimaklasse 64
Kühlmedium / Menge des eingespritz- ten Mittels	R600a/ 50g R290/ 115g
Lichtleistung 6W (LED) 7W (LED)
Nennstrom 1.35A	2.6A
Brennbares Schaummittel	C5H10
Lärmpegel	< 70 dB (A)
Rauminhalt der Kühlvitrine	100L	360L
Außenabmessungen	Ø480 x (H)1030mm	Ø680 x (H)1750mm

Bemerkungen: Die Technische Spezifikation kann ohne frühere Ankündigung geändert werden.

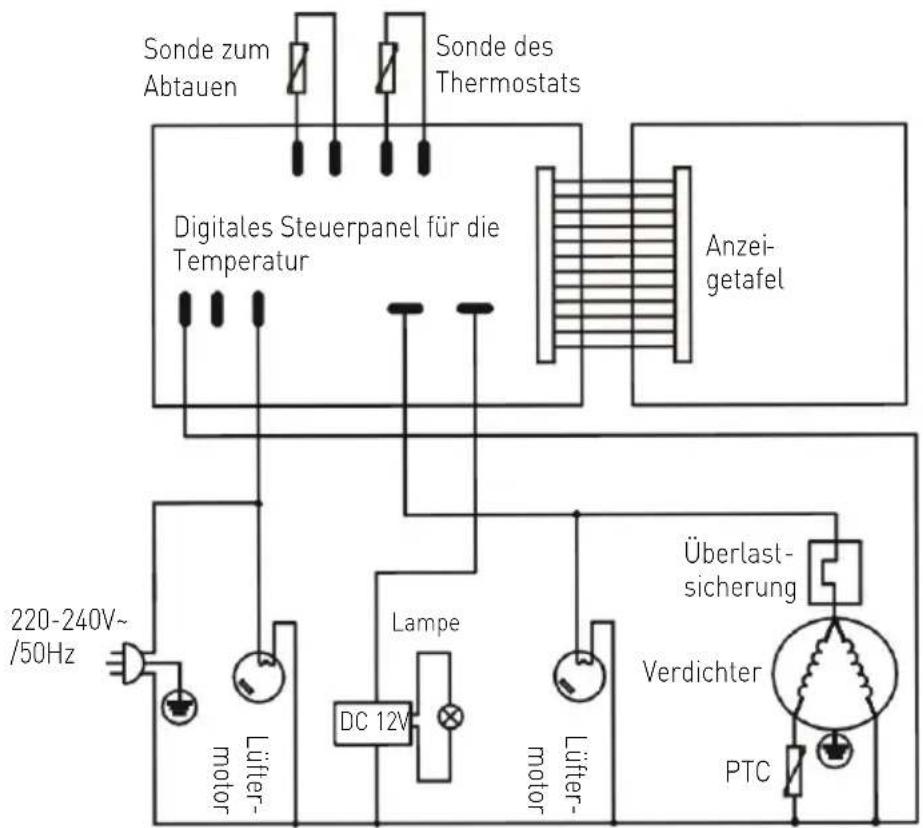

Elektroschaltplan (Produkte 233825)

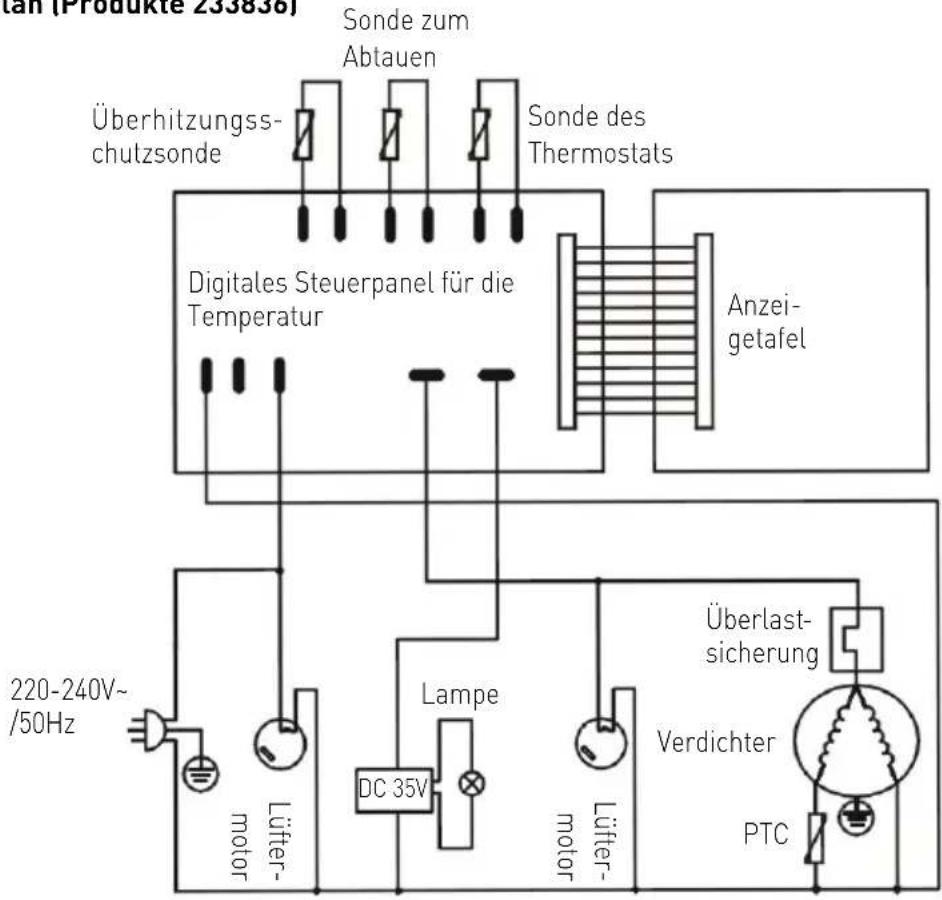

Elektroschaltplan [Produkte 233836]

Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellt den Defekte oder Mangel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäß den Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihr Rechte aus den entsprechenden Gesetzen

Entsorgung und Umweltschutz

Wird das Gerät außer Betrieb genommen, damit es nicht über den Hausmüll entsorgt werden. Der Benutzer ist für die Übergabe des Gerätes an eine geeignete Sammelstelle für Altgeräte verantwortlich. Die Nichteinhaltung dieser Regel kann gemäß den geltenden Vorschriften über die Abfallentsorgung bestraft werden. Die getrennte Sammlung und das Recycling der Altgeräteträgt zur Schonung der natürlichen Ressourcen

bleiben davon unberührt. Eine in der Garantiefriste einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatumss und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte gehalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

bei und sorgt für eine umwelt- und gesundheitsschonende Verwertungsweise. Weitere Informationen darüber, wo Sie ihre Altgeräte entsorgen können, erhalten Sie bei ihrem örtlichen Entsorgungsunternehmen. Der Hersteller und der Importeur übernehmen keine Verantwortung für das Recycling sowie die umweltfreundliche Verwertung von Abflänen,[weder direkt noch über ein öffentliches System.
