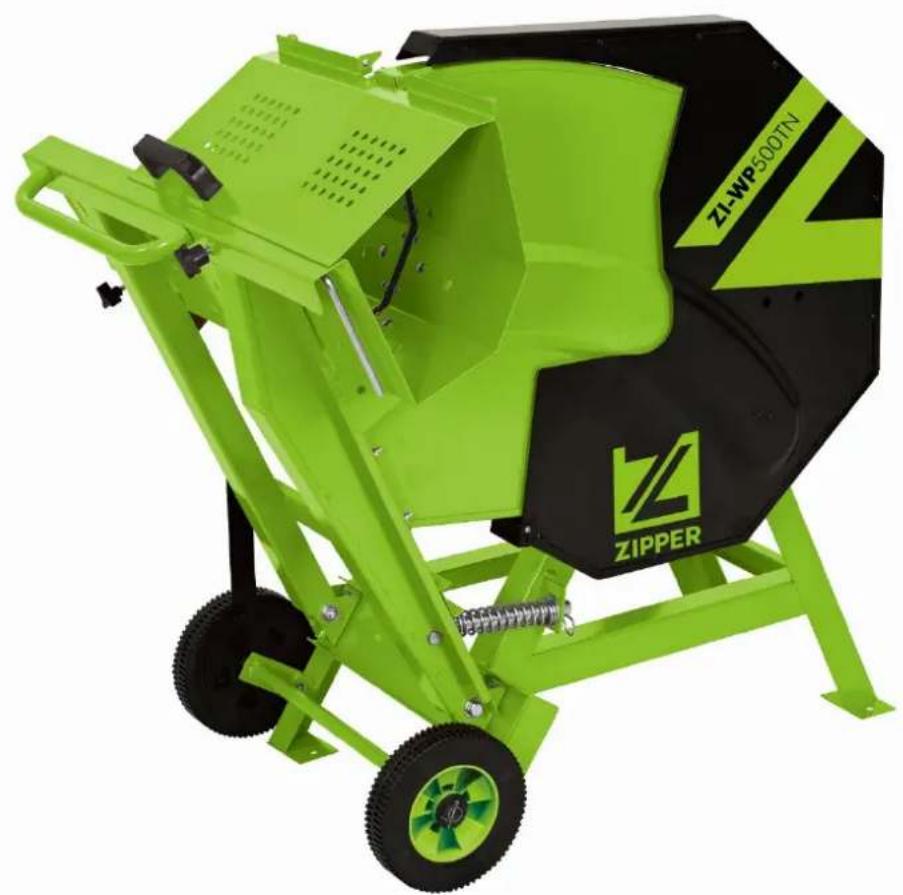

BEDIENUNGSANLEITUNG ZIWP500TN Zipper

DE BETRIEBSANLEITUNG

WIPPSÄGE

Übersetzung / Translation

EN USER MANUAL LOG SAW

FR MODE D'EMPLOI

SCIE À BÛCHE

1 INHALT/INDEX/SOMMAIRE 2
2 SICHERHEITSZEICHEN / SAFETY SIGNS / SYMBOLES DE SÉCURITÉ 4
3 TECHNIK/TECHNICS/TECHNIQUE 6

3.1 Lieferumfang / Delivery content / Contenu de la livraison.... 6
3.2 Komponenten / Components / Composants....6
3.3 Technische Daten / Technical data / Données techniques....7

4 VORWORT (DE) 8

5 SICHERHEIT 9

5.1 Bestimmungsgemäße Verwendung 9

5.1.1 Technische Einschränkungen 9
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen 9

5.2 Anforderungen an Benutzer 9
5.3 Allgemeine Sicherheitshinweise....10
5.4 Elektrische Sicherheit 11
5.5 Spezielle Sicherheitshinweise für diese Maschine 11
5.6 Gefahrenhinweise....11

6 TRANSPORT 12

7 MONTAGE 13

7.1 Lieferumfang prüfen 13
7.2 Der Arbeitsplatz.... 14

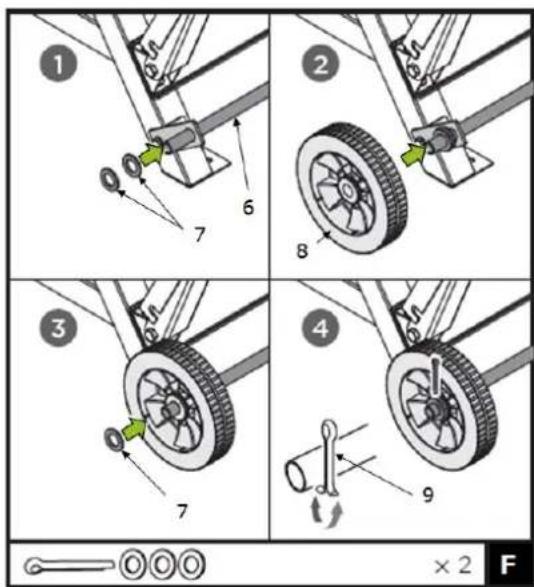

7.3 Montage 14
7.4 Elektrischer Anschluss 15

8 BETRIEB 16

8.1 Arbeiten vor Inbetriebnahme.... 16

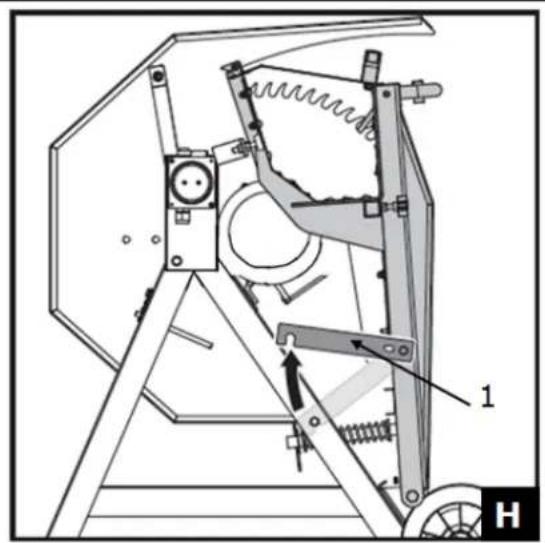

8.1.1 Entriegeln der Maschine....16
8.1.2 Einstellung Stammlehre 17

8.2 Bedienung 17

8.2.1 Starten/Stoppen....17
8.2.2 Bedienung....17

9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 18

9.1 Reinigung 18

9.2 Wartung 18

9.21 Schärfen des Sägeblattes 18

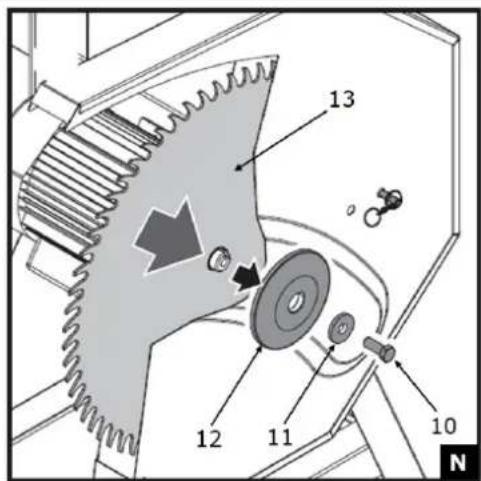

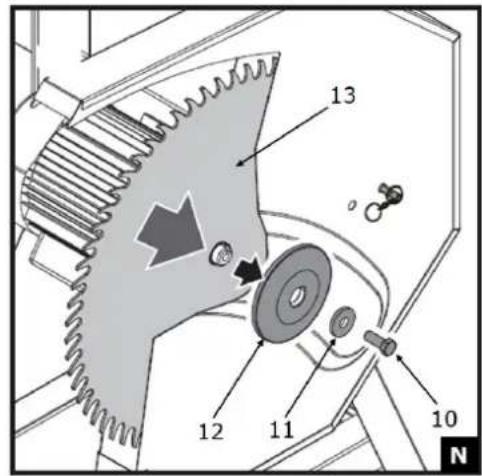

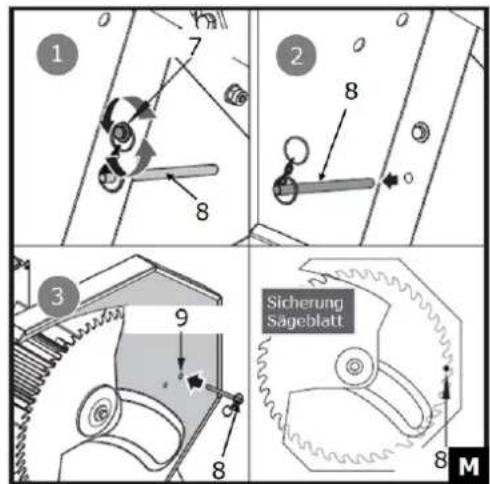

9.2.2 Wechseln des Sägeblattes 18

9.3 Lagerung 20
9.4 Entsorgung 21

10 FEHLERBEHEBUNG 21

11 PREFACE (EN) 22

12 SAFETY 23

28 GEWÄHRLEISTUNG (DE) 54

29WARRANTY GUIDELINES (EN) 55

30 GARANTIE (FR) 56

31 PRODUKTBEOBACHTUNG / PRODUCT MONITORING 57

2 SICHERHEITSZEICHEN / SAFETY SIGNS / SYMBOLES DE SÉCURITÉ

DE SICHERHEITSZEICHEN

BEDEUTUNG DER SYMBOLE

EN SAFETY SIGNS

DEFINITION OF SYMBOLS

FR SYMBOLES DE SÉCURITÉ

SIGNIFICATION DES SYMBOLES

DE CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.

ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE Gefährliche elektrische Spannung!

EN Dangerous electrical voltage!

DE Vorsicht! Es besteht Verletzungsgefahr! Wenn Sie Ihre Hände nicht vom Sägeblatt fernhalten, können Sie sich schwer verletzen.

DE Es ist verboten, die Schutzeinrichtungen und Sicherheitsvorrichtungen zu entfernen oder zu manipulieren!

DE Kinder und unbefugte Personen fern halten!

DE Vor Arbeiten an der Maschine Netzstecker ziehen!

DE Persönliche Schutzausrüstung tragen!

DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern!

3 TECHNIK/TECHNICS/TECHNIQUE

3.1 Lieferumfang / Delivery content / Contenu de la livraison

1 Grundgestell & Motor / base frame & motor / Châssis de base et moteur 2 Stammauflageverlängerung / log carriage extension / Extension du support de bûches 3 Radachse / wheel axle / Axe de roue 4 Räder / wheels (x2) / Roues 5 Sägeblatt Schraubenschlüssel M12 / saw blade wrench M12 / Clef M12 de lame de scie 6 Bedienungsanleitung / manual / Mode d'emploi 7 Montageteile / hardware bag / Pièces d'assemblage

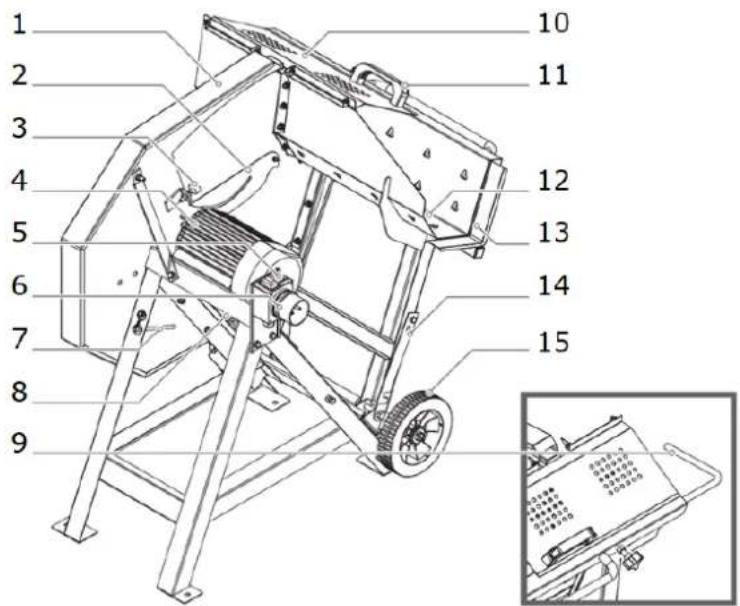

3.2 Komponenten / Components / Composants

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Nr.	Bezeichnung / Description / Désignation	Nr.	Bezeichnung / Description / Désignation
1	Sägeblattschutz / saw blade cover / Protection de la lame de scie	9	Stammlehre / log ruler / Gabarit de bûche
2	Schutzplatte / guard plate / Plaque de protection	10	Schutzabdeckung oben / top guard / Cache de protection haut
3	Begrenzungsanschlag / limiting stopper / Butée de limitation	11	Handgriff / handle / Poignée
4	Motor / motor / Moteur	12	Stammauflage / log carriage / Support de bûche
5	EIN-AUS-Schalter / ON-OFF switch / Interrupteur MARCHE-ARRÊT	13	Stammauflageverlängerung / log carriage extension / Extension du support de bûches
6	Stecker / plug / Prise	14	Verriegelung / locking plate / Verrouillage
7	Sperrbolzen für Sägeblatt /saw blade stop pin / Boulon de blocage de lame de scie	15	Rad / wheel / Roue
8	Rückstellfeder / return spring / Ressort de retour

3.3 Technische Daten / Technical data / Données techniques

Spezifikation / Specification / Spécifications		Werte / Values / Valeurs
Spannung / voltage / Tension	V / Hz	230 / 50
Motorleistung / motor power / Puissance du moteur	kW	3,0 S2 (15 min)
Sägeblattdrehzahl / blade speed / Vitesse de rotation de la lame de scie	min ^1 2800
Sägeblatt-Dimension / blade size dimension / Dimension de lame de scie	mm 505 x 30
Zahl der Sägeblattzähne / number of blade teeth / Nombre de dents de la lame de scie	40
Schutzart / protection class / Classe		IP 54
Schnittleistung / cutting capacity / Puissance de coupe	mm	max. 170 mm
		Länge / length / Longueur : 250-1000 mm
Nettogewicht / net weight / Poids net kg 56,6
Bruttogewicht / gross weight / Poids brut	kg	82
Maschinenmaße (L x B x H) / Machine dimension (L x W x H) / Dimensions de la machine (L x I x H)	mm	1015 x 740 x 915
Verpackungsmaße (L x B x H) / Packaging dimensions (L x W x H) / Dimensions de l'emballage (L x I x H)	mm	788 x 770 x 1129
Schalldruckpegel L _PA / sound pressure level L _PA / Niveau de pression acoustique L _PA	dB(A)	101 k=4
Schall-Leistungspegel L _WA / sound power level L _WA / Niveau de puissance acoustique L _WA	dB(A)	115 k=4

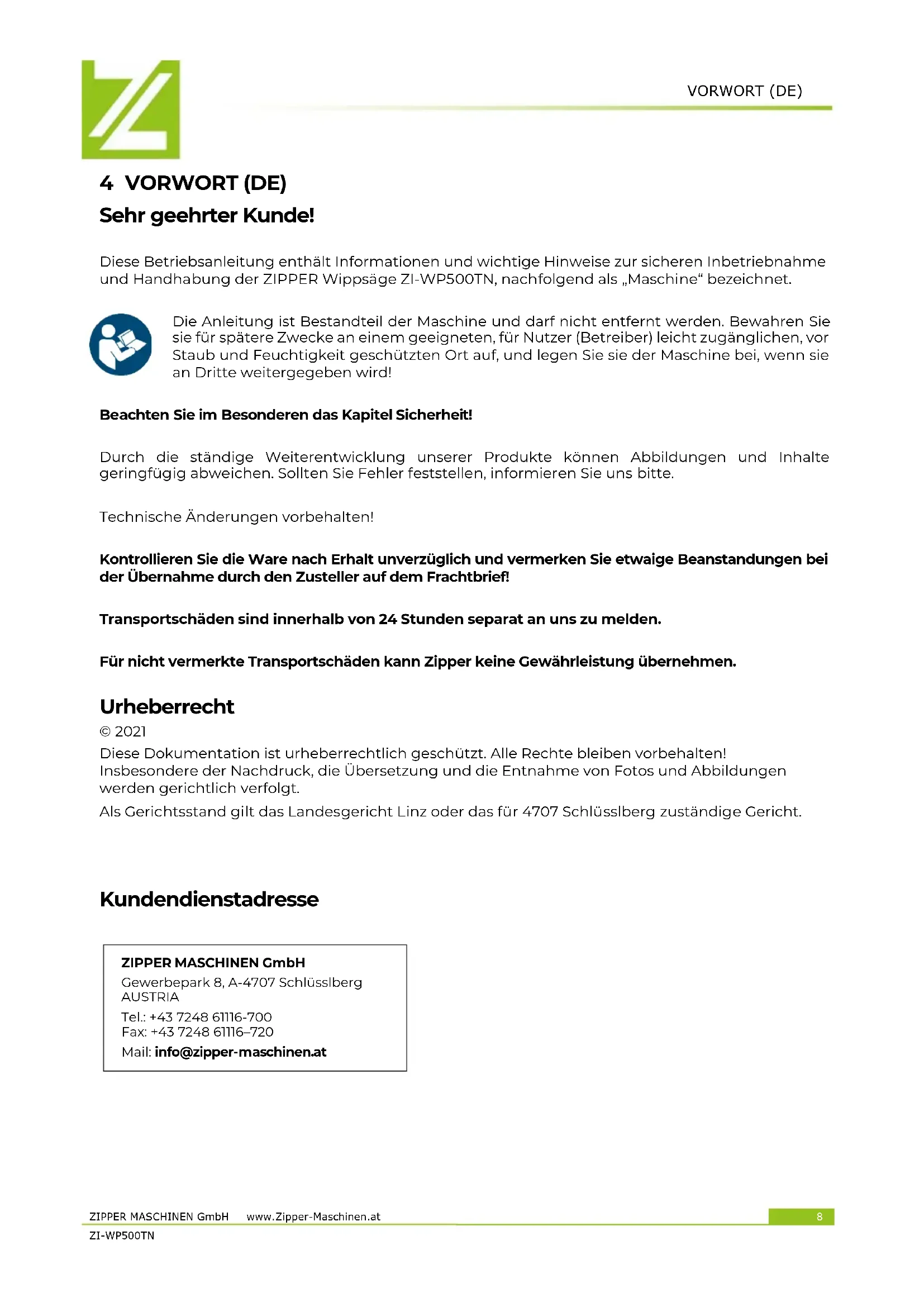

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der ZIPPER Wippsäge ZI-WP500TN, nachfolgend als „Maschine“ bezeichnet.

Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!

Beachten Sie im Besonderen das Kapitel Sicherheit!

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.

Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.

Urheberrecht

© 2021

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zum Schneiden von Rundholz, Holzscheiten und anderen holzartigen Werkstoffen.

Hinweise zur Beschaffenheit der Werkstücke:

• Es dürfen sich keine Fremdkörper, wie zum Beispiel Nägel, im Holz befinden.
• Es darf jeweils nur ein Stück Schnittgut, unabhängig von seinen Abmessungen, bearbeitet werden!
• Es dürfen nicht mehrere und auch keine Bündel von Schnittgut verarbeitet werden.
• Um Verkeilungen und Rückschlag des Schnittgutes zu verringern, ist gebogenes Schnittgut so in die Stammauflage einzulegen, dass die Außenkante der Biegung zur Maschine zeigt.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:

Rel. Feuchtigkeit:	max. 65 %
Temperatur (Betrieb)	+5°C bis +40°C
Temperatur (Lagerung, Transport)	-20°C bis +55°C

5.12 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
• Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
• Änderungen der Konstruktion der Maschine
• Betreiben der Maschine in explosionsgefährdeter Umgebung (Maschine kann beim Betrieb Zündfunken erzeugen)
• Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen Grenzen
• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
• Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
• Bearbeitung von Materialien mit Abmessungen außerhalb der in dieser Anleitung angegebenen Grenzen
• Verwendung von Werkzeugen, die nicht den Sicherheitsanforderungen der Norm für Werkzeugmaschinen für die Holzbearbeitung (EN847-1) entsprechen
• Verwendung von Sägeblättern die eine geringere max. Geschwindigkeit als die Maschine aufweisen

Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge.

5.2 Anforderungen an Benutzer

Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen

Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen sie nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!

Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten insbesondere folgende Punkte zu berücksichtigen:

- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.

- Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.

- Sorgen Sie für ausreichend Platz rund um die Maschine!

- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden!

- Achten Sie auf ein sauberes Arbeitsumfeld!

- Verwenden Sie nur einwandfreies Werkzeug, das frei Rissen und anderen Fehlern (z.B. Deformationen) ist.

- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.

- Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).

- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.

- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.

- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.

- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zur Maschine einhalten, und halten Sie insbesondere Kinder von der Maschine fern.

- Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).

- Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.

• Verbergen Sie lange Haare unter einem Haarschutz.

- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.

- Überbeanspruchen Sie die Maschine nicht!

- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!

- Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).

- Rauchen Sie nicht in unmittelbarer Umgebung der Maschine (Brandgefahr)!

- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.

5.4 Elektrische Sicherheit

• Die unsachgemäße Verwendung von Verlängerungskabeln kann zu einem ineffizienten Betrieb der Maschine führen, was eine Überhitzung zur Folge haben kann. Stellen Sie sicher, dass das Verlängerungskabel nicht länger als 10 m ist und sein Querschnitt nicht weniger als 2,5 mm ^2 beträgt, um einen ausreichenden Stromfluss zum Motor zu ermöglichen.
• Vermeiden Sie die Verwendung von freien und unzureichend isolierten Anschlüssen. Die Verbindungen müssen mit für den Außeneinsatz geeignetem, passendem Material hergestellt werden.
• Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr. Behandeln Sie das Kabel sorgfältig. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des Elektrowerkzeugs. Halten Sie das Kabel vor Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.
  • Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
• Wasser, das in Elektrowerkzeug eindringt, erhöht die Stromschlaggefahr. Setzen Sie die Elektrowerkzeuge keinem Regen oder Nässe aus.
• Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem EIN-AUS-Schalter ein- und ausschalten lässt.

5.5 Spezielle Sicherheitshinweise für diese Maschine

• Bei der Verwendung von Fräswerkzeugen mit einem Durchmesser ≥ 16 mm und Kreissägeblättern müssen diese EN 847-1:2013 und EN 847-2:2013 entsprechen; Werkzeugträger müssen EN 847-3:2013 entsprechen.
• Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
• Ersetzen Sie gerissene und verformte Sägeblätter sofort, sie können nicht repariert werden.
• Verwenden Sie saubere und geschärfte Sägeblätter, diese sind weniger störanfällig und können leichter geführt werden.
• Versuchen Sie niemals, Stämme zu schneiden, die Nägel, Draht oder Schutt enthalten. Äste müssen bündig mit dem Stamm abgeschnitten werden
• Halten Sie stets einen sicheren Stand und das Gleichgewicht. Stellen Sie sich niemals auf die Maschine. Schwere Verletzungen können auftreten, wenn die Maschine kippt oder wenn das Schneidwerkzeug unbeabsichtigt berührt wird. Bewahren Sie keine Gegenstände über oder in der Nähe der Maschine auf, auf die sich jemand stellen könnte, um sie zu erreichen.
• Versuchen Sie nicht, Stämme zu laden oder zu entladen, bevor die Maschine angehalten hat.
• Entfernen Sie bei laufender Maschine keine Reststücke oder andere Teile des Werkstücks aus dem Schnittbereich, es sei denn, Sie verwenden einen Schiebestock.
• Halten Sie die Hände von allen beweglichen Teilen fern.
• Greifen Sie nicht mit beiden Händen um das Sägeblatt herum, während die Maschine läuft.
• Vermeiden Sie ungünstige Schneidvorgänge und Handpositionen, bei denen ein plötzliches Abrutschen dazu führen könnte, dass Ihre Hand in das Sägeblatt gerät.
• Legen Sie zu spaltende Stämme niemals so ab, dass Sie über die Maschine greifen müssen.
• Bedienen Sie den Steuergriff nur mit den Händen. Benutzen Sie niemals Ihren Fuß, Ihr Knie oder eine andere Streckvorrichtung.
• Versuchen Sie niemals, ein blockiertes Sägeblatt zu befreien, ohne die Säge vorher auszuschalten.

5.6 Gefahrenhinweise

Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

WARNUNG

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.

VORSICHT

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung die wichtigsten Sicherheitsfaktoren bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!

6 TRANSPORT

Für den ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende Transportmittel sowie vorgeschriebene Transportlage etc.

Transportieren Sie die Maschine in der Verpackung zum Aufstellort.

Zum Manövrieren der Maschine in der Verpackung kann

z.B. ein Paletten-Hubwagen oder ein Gabelstapler mit entsprechender Hubkraft verwendet werden.

Wenn Sie die Maschine mit einem Fahrzeug transportieren, sorgen Sie für eine entsprechende Ladungssicherung!

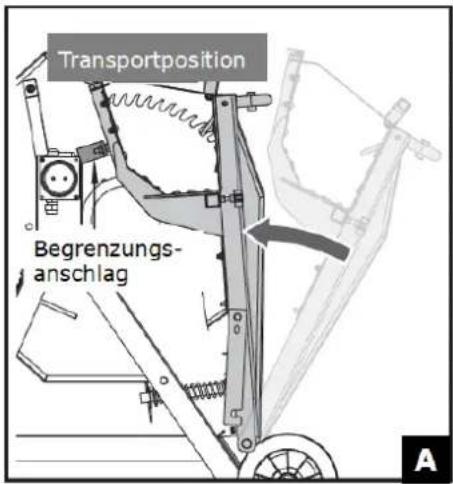

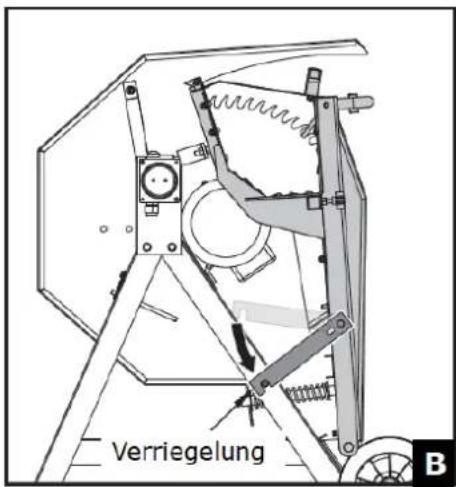

Transport der zusammengebauten Maschine

Die Maschine ist mit zwei Rädern ausgestattet, welche einen einfachen Transport ermöglichen.

HINWEIS: Transportieren Sie die Maschine niemals im beladenen Zustand!

Transportposition Begrenzungs- anschlag A

1. Klappen Sie die Wipp-Einheit mit der Stammauflage soweit zum Motor bis der Begrenzungsanschlag berührt wird (siehe Abb. A).

Verriegelung B

1. Sichern Sie die Wipp-Einheit mit der Stammauflage mit der Verriegelung indem Sie diese nach unten klappen (siehe Abb. B).

1. Stellen Sie sich hinter die Maschine und kippen Sie sie, bis der Transport auf den Rädern möglich ist (siehe Abb. C).

7 MONTAGE

7.1 Lieferumfang prüfen

Überprüfen Sie die Maschine nach Anlieferung unverzüglich auf Transportschäden und fehlende Teile.

7.2 Der Arbeitsplatz

Wählen Sie einen passenden Platz für die Maschine. Beachten Sie dabei auf die Sicherheitsanforderungen sowie die Abmessungen der Maschine. Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten. Vergewissern Sie sich, dass die Maschine auf festen und ebenen Untergrund aufgestellt wird und der Boden die Last der Maschine tragen kann. Die Maschine muss an allen Stützpunkten nivelliert werden. Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Es muss für den notwendigen Abstand für die Zufuhr von langen Werkstücken gesorgt werden.

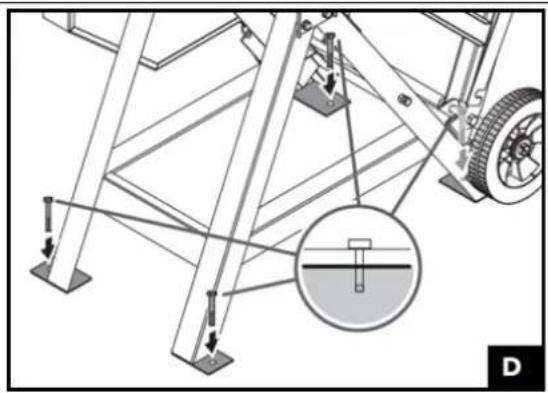

Verankerung auf ebenem Boden

Verwenden Sie zur Sicherung Ihrer Maschine vier Bolzen auf ebenem Boden. Aufgrund der unterschiedlichen Bodenbeschaffenheit sind diese nicht im Lieferumfang enthalten. Wählen Sie den richtigen Bolzentyp für Ihre Bodenbeschaffenheit (siehe Abb. D).

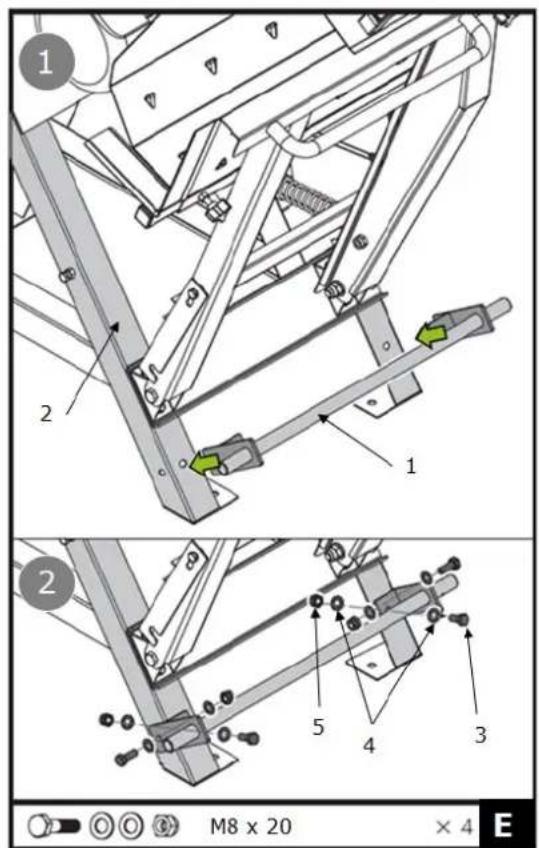

7.3 Montage

Die Maschine wurde für den Transport demontiert und muss wie unten abgebildet montiert werden. Kontrollieren Sie vor Inbetriebnahme sämtliche Schraubverbindungen auf festen Sitz und ziehen Sie sie bei Bedarf nach.

Setzen Sie die Radachse (1) auf die Rückseite des Grundgestells (2) und richten Sie die Bohrlöcher aus (siehe Abb. E, Bild 1).

Befestigen Sie die Radachse (1) mit insgesamt vier Schrauben M8×20 (3), acht Unterlegscheiben (4) und vier Muttern (5) am Grundgestell (2) (siehe Abb. E, Bild 2).

Schieben Sie zwei Unterlegscheiben (7), ein Rad (8) und eine dritte Unterlegscheibe (7) nacheinander auf die Radachse (6) (siehe Abb. F, Bild 1-2).

Zur Sicherung setzen Sie einen Splint (9) in die Bohrung der Radachse (6) ein, und biegen Sie dessen unteren Enden auseinander (siehe Abb. F, Bild 3-4).

Wiederholen Sie die beschriebenen Schritte mit dem zweiten Rad.

11 10 G

3. Montage Stammauflageverlängerung

Lösen Sie die Sternschraube (10) auf der Rückseite der Stammauflage bis die Stammauflageverlängerung (11) in die Öffnung eingeführt werden kann (siehe Abb. G).

Schieben Sie die Stammauflageverlängerung (11) in die Führung und richten Sie sie korrekt aus.

Anschließend ziehen Sie zur Befestigung die Sternschraube (10) wieder fest.

7.4 Elektrischer Anschluss

WARNUNG

Gefährliche elektrische Spannung! Anschließen der Maschine sowie elektrische Prüfungen, Wartung und Reparatur dürfen nur durch fachlich geeignetes Personal oder unter Anleitung und Aufsicht einer Elektrofachkraft erfolgen!

1. Funktionstüchtigkeit der Nullverbindung und der Schutzerdung prüfen.
2. Prüfen, ob die Speisespannung und die Frequenz den Angaben der Maschine entsprechen.

HINWEIS

Abweichung der Speisespannung und der Frequenz

Eine Abweichung vom Wert der Speisespannung von ± 10% ist zulässig. Im Speisenetz der Maschine muss eine Kurzschlusssicherung vorhanden sein!

1. Erforderlichen Querschnitt des Versorgungskabels (empfohlen wird die Verwendung eines Kabels Typ H07RN (WDE0282), wobei Maßnahmen zum Schutz gegen mechanische Beschädigung getroffen werden müssen) einer Strombelastbarkeitstabelle entnehmen.

2. Stellen Sie sicher, dass die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.

3. Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an.

4. Achten Sie bei der Benützung eines Verlängerungskabels darauf, dass dieses passend zur Anschlussleistung der Maschine dimensioniert ist (die Anschlussleistung finden Sie in den technischen Daten). Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie aus Fachliteratur oder informieren Sie sich bei einem Fachelektriker.

5. Verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

8 BETRIEB

8.1 Arbeiten vor Inbetriebnahme

- Vergewissern Sie sich, dass das Sägeblatt fest sitzt, in einwandfreiem Zustand ist, geschärft ist und einwandfreien Lauf garantiert.

- Vergewissern Sie sich vor jeder Verwendung, dass die Wipp-Einheit vollständig ausgezogen ist. Ansonsten besteht erhöhte Rückschlaggefahr.

- Achten Sie beim Schnittgut sowohl auf Fremdkörper, wie z.B. Drähte, Nägel etc., aber auch auf Unregelmäßigkeiten im Werkstoff, wie z.B. Knorren.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen.

• Vergewissern Sie sich ob die Maschine sicher am Boden verankert wurde.

- Achten Sie auf die Verwendung der richtigen Stromversorgung und Kabel. Stecken Sie den Stecker in die Steckdose.

8.1.1 Entriegeln der Maschine

HINWEIS: vor Inbetriebnahme der Maschine muss die Verriegelung (1) gelöst werden (siehe Abb. H)!

8.12

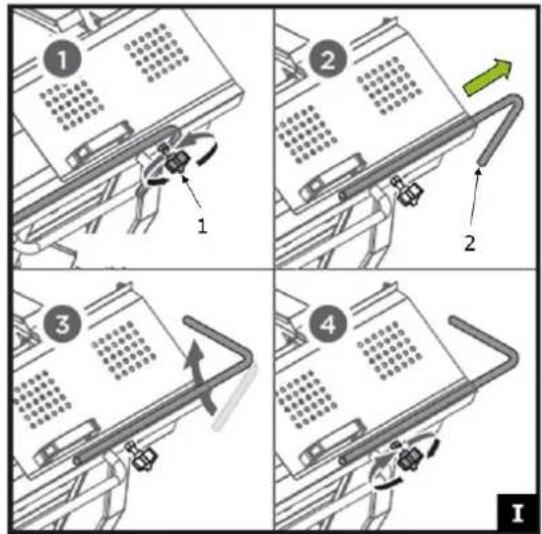

Einstellung Stammlehre

1. Lösen Sie die Sternschraube (1), damit die Stammlehre (2) herausgezogen werden kann (siehe Abb. I, Bild 1).
2. Stellen Sie die gewünschte Länge des Werkstückes auf der Skala ein (siehe Abb. I, Bild 2).
3. Drehen Sie die Stammlehre (2) im Uhrzeigersinn nach oben (siehe Abb. I, Bild 3).
4. Zur Fixierung ziehen Sie die Sternschraube (1) wieder fest (siehe Abb. I, Bild 4).

8.2 Bedienung

821

Starten / Stoppen

Starten der Maschine: Drücken Sie die grüne Taste "I" am EIN-AUS-Schalter.

Stoppen der Maschine: Drücken Sie die rote Taste "O" am EIN-AUS-Schalter.

822 Bedienung

1. Schalten Sie die Maschine ein.
2. Öffnen Sie die obere Schutzabdeckung.
3. Positionieren Sie das Werkstück auf der komplett ausgezogenen Wipp-Einheit in die Stammauflage.
4. Schließen Sie die obere Schutzabdeckung wieder.
5. Fassen Sie den Griff an der linken Seite der Stammauflage und schieben Sie sie in Richtung der Sägeblattabdeckung.
6. Drücken Sie mit gleichmäßiger Kraft an, bis das Werkstück durchtrennt ist.
7. Nach dem Schnitt bewegen Sie die Stammauflage wieder ganz nach hinten.
8. Positionieren Sie gegebenenfalls das Werkstück neu und wiederholen Sie die Schritte 4 bis 7 so oft, bis die Arbeit beendet ist.
9. Schalten Sie die Maschine nach der Arbeit aus.
10. Warten Sie, bis die Maschine stillsteht.
11. Ziehen Sie dann den Netzstecker und gegebenenfalls reinigen Sie die Maschine.

Blockiertes Schnittgut befreien

Gehen Sie im Fall einer Blockade des Sägeblattes wie folgt vor:

1. Schalten Sie die Maschine sofort aus!
2. Warten Sie, bis die Maschine völlig zum Stillstand gekommen ist.
3. Ziehen Sie den Netzstecker.
4. Entfernen Sie anschließend das blockierte Schnittgut vorsichtig aus der Maschine.

9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG

9.1 Reinigung

HINWEIS

Die Verwendung von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln kann zu Beschädigungen der Kunststoffoberflächen führen! Verwenden Sie für die Reinigung daher nur milde Reinigungsmittel! Stellen Sie sicher, dass kein Wasser in die Maschine eindringt!

Reinigen Sie die Maschine nach jeder Verwendung. Wischen Sie es dazu mit einem sauberen, feuchten Tuch ab oder blasen Sie Staub und Materialreste mit Druckluft bei niedrigem Druck ab. Halten Sie dabei alle Sicherheitseinrichtungen, Lüftungsöffnungen und das Motorgehäuse weitestgehend frei von Schmutz und Staub. Achten Sie darauf, dass kein Wasser in die Maschine eindringen kann. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht die Gefahr eines elektrischen Schlages.

9.2 Wartung

WARNUNG

Gefahr durch elektrische Spannung! Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen. Maschine vor Wartungs- bzw. Instandhaltungsarbeiten stets von der Spannungsversorgung trennen und gegen unbeabsichtigtes Wiedereinschalten sichern!

Die Maschine ist wartungsarm und nur wenige Teile müssen gewartet werden. Ungeachtet dessen sind Störungen oder Defekte, welche die Sicherheit des Benutzers beeinträchtigen können, umgehend zu beseitigen! Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden! Um die Lebensdauer der Maschine zu verlängern, ölen Sie die rotierenden Teile einmal monatlich. Ölen Sie nicht den Motor.

9.2.1 Schärfen des Sägeblattes

Das Sägeblatt kann mehrmals geschärft werden, ohne dass es dazu demontiert werden muss. Verwenden Sie zum Schärfen eine fein geschnittene Vierkantfeile (8 bis 12").

Darauf sollten Sie beim Schärfen achten:

• Beim manuellen Schärfen nur den vorderen Zahnrechen über einen Abstand von ca. 5 - 7 mm feilen.
• Immer die ursprüngliche Zahnform beibehalten.
• Mit der Feile keine scharfen Kerben an der Zahnwurzel machen.
• Klingenklammern immer sorgfältig reinigen.

922 Wechseln des Sägeblattes

VORSICHT

Beim Hantieren mit Kreissägeblätter beim Werkzeugwechsel bitte Schnittschutzhandschuhe benutzen um Verletzungsgefahr zu vermeiden.

1. Lösen Sie die Mutter (1) und nehmen Sie beide Unterlegscheiben (2) von der Schutzplatte (3) ab (siehe Abb. J).

2. Ziehen Sie den Splint (4) aus dem Rücklaufführungsrohr und entfernen Sie die Unterlegscheibe (5) (siehe Abb. K).

3. Senken Sie die Stammauflage (6) langsam zum Boden ab (siehe Abb. L).

1 2 3 9 8 Sicherung Sägeblatt 8 M

13 12 11 10 N

1. Lösen Sie die Befestigungsschraube (7), um den Ring am Ende der Kette des Sicherungsbolzens (8) freizugeben (siehe Abb. M, Bild 1).

2. Ziehen Sie den Sicherungsbolzen (8) aus dem Grundgestell heraus (siehe Abb. M, Bild 2).

3. Führen Sie den Sicherungsbolzen (8) in die Bohrung außen (9) an der Sägeblattabdeckung ein, um zu verhindern dass sich das Sägeblatt dreht (siehe Abb. M, Bild 3).

4. Lösen Sie die M12×30 Schraube (10) mit einem Schraubenschlüssel. Entfernen Sie die M12×30 Schraube (10), die Unterlegscheibe (11) und den Flansch (12). Nehmen Sie das alte Sägeblatt (13) ab (siehe Abb. N).

5. Montieren Sie das neue Sägeblatt in umgekehrter Reihenfolge.

VORSICHT

Achten sie darauf, dass das Sägeblatt lagerrichtig eingesetzt wird. Der Pfeil auf dem Sägeblatt muss in Richtung der Bedienseite zeigen!

9.3 Lagerung

• Netzstecker ziehen
• Bewahren Sie die unbenutzte Maschine an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Säge zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

• Reinigen Sie die Maschine gründlich.
• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Niemals Fett verwenden! Motor nicht ölen!

9.4 Entsorgung

Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Betriebsmittel niemals im Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten.

Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.

10 FEHLERBEHEBUNG

WARNUNG

Gefahr durch elektrische Spannung! Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu schweren Verletzungen oder zum Tod führen. Maschine vor Wartungs- bzw. Instandhaltungsarbeiten stets von der Spannungsversorgung trennen und gegen unbeabsichtigtes Wiedereinschalten sichern!

Problem	Mögliche Ursache	Behebung
Sägeblatt löst sich nach dem Abschalten des Motors	Befestigungsmutter unzureichend angezogen	Befestigungsmutter (Rechtsgewinde) anziehen!
Motor startet nicht	Ausfall NetzsicherungVerlängerung defektAnschlüsse des Motors oder Schalters defektMotor oder Anschlüsse defekt	Netzsicherung prüfenVerlängerungskabel austauschenVon einem Elektriker überprüfen lassen.Von einem Elektriker überprüfen lassen.
Falsche Drehrichtung des Motors	Defekter Kondensator	Vom Elektriker überprüfen lassen.
Motor kann nicht laufen – Sicherung ausgelöst	Ungenügender Querschnitt des VerlängerungskabelsÜberlastung durch stumpfes Sägeblatt	Siehe Schaltplan in der BetriebsanleitungSägeblatt tauschen
Verbrannte Stellen an der Schnittfläche	Stumpfes SägeblattFalsches Sägeblatt	Geschärftes Sägeblatt einsetzenSägeblatt tauschen

11 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

12 SAFETY

1 2 3 9 8 Sicherung Sägeblatt 8 M

13 12 11 10 N

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

19 SECURITE

1 2 3 9 8 Sicherung Sägeblatt 8 M

13 12 11 10 N

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE, oder kontaktieren Sie unseren Kundendienst

• über unsere Homepage – Kategorie SERVICE/NEWS – ERSATZTEILANFORDERUNG,
• per Mail an [e-mail].

Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen.

26.3 Ersatzteilliste / Spare part list / Liste des pièces de rechange

No.	Description Qty.
1	Motor 1
2	Bolt 8.8 M8x25 13
3	Flat Washer 8	26
5	Locknut M8	26
6	Bolt M8x20	30
7	Locking Plate	1
8	Vibration Absorbing Washer 8	1
9	Bolt M8x25	1
10	Support Plate	1
11	Saw Blade Cover	1
12	Nut M8	4
13	Bolt M8x40	1
14	Rear Saw Blade Flange	1
15	Key 8x7x30	1
16	Movable Guard Plate	1
17	Bolt 8.8 M6x25	1
18	Big Washer 6	23
19	Locknut M6	23
20	Nut M6	1
21	Saw Blade	1
22	Front Clamping Flange	1
23	Big Washer 12	1
24	Bolt M12x30	1
25	Screw M5X10	10
26	Star Knob	1
28	Limit Plate 3	1
29	Top Guard	1
30	Handle	4
31	Bolt M6x16	18
32	Screw ST4.2x9.5	14
33	Flat Washer 6	2
34	Switch	1

No.	Description Qty.
35	Screw M4x60 2
36	Plastic Bar 3 2
37	Square Star Knob	1
38	Log Carriage	1
39	Log Ruler	1
40	Log Carriage Extension	1
41	Plug for 25x25 Square Pipe	1
42	Plastic Bar 2	2
43	Plastic Bar 1	2
44	Locknut M5	4
45	Big Washer 8	17
46	Locknut M4	2
47	Wheel Axle	1
48	Bolt M12x70	2
49	Flat Washer 12	2
50	Locknut M12	2
51	Wheel (8")	2
52	Gasket For Output Shaft	2
53	Washer 20	9
54	Cotter Pin 2.5x32	2
55	Fixing Lug	2
56	R-Pin 3	1
57	Base Frame	1
58	Switch Mounting Bracket	1
59	Return Spring	1
60	Guide Pipe	1
61	Bolt M10x60	1
62	Saw Blade Guard	1
63	Bolt M6x20	1
65	Locking Chain	1
66	Saw Blade Stop Pin	1
67	Connecting Plate	1

28 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.

b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.

c) Ausgeschlossen sind Defekte an Verschleißteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.

d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.

e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.

f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.

g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage

• per Mail an [e-mail].

- oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS.

29 WARRANTY GUIDELINES (EN)

1.) Warranty:

31 PRODUKTBEOBACHTUNG / PRODUCT MONITORING

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und diese per E-Mail oder Post an uns zu senden

Meine Beobachtungen / My experiences:

Name / Name:Produkt / Product:Kaufdatum / Purchase date:Erworben von / purchased from:E-Mail/ e-mail:Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperatio!

Kontaktadresse / Contact address

Z.I.P.P.E.R MASCHINEN GmbH

AUSTRIA • 4707 Schlüsslberg • Gewerbepark 8

Tel [phone] - 700

[e-mail]
