BEDIENUNGSANLEITUNG PCBS 3036 A ProfiCare

Bedienungsanleitung/Garantie

Gebruiksaanwijzing · Mode d'emploi · Manual de instrucciones · Istruzioni per l'uso

Akku-Bodenstaubsauger PC-BS 3036 A

Vloerstofziger met accu - Aspirateur de sol avec batterie - Aspiradora de sueños con batería

Aspirapolvere per pavimenti a batteria · Battery Floor Vacuum Cleaner · Akumulatorowy odkurzacz do podląg

Akkumulatoros padlopszivo - AkkymyIaTOpHbI nbIeoc nIra nona - aIJIJI JauJcIooW aIuSsa

Bedienungsanleitung.. 4
Gebruiksaanwijzing.. 13
Mode d'emploi.. 20
Manual de instrucciones.. Pagina 28
Istruzioni per l'uso. 36
Instruction Manual. 44
Instrukcje obslugi. Strona 51
Hasznalatiutasitas Oldal 59
PykoBoCTBO no 3KcPnyatau.. cTp. 66
81

Übersicht der Bedienelemente

Overlicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Elementi di commando • Overview of the Components Przeglad elementów obslugi • A kezelőelemek attekintése Özbot peanen pniöbopa •

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Inhalt

Ubersicht der Bedienelemente 3

Allgemeine Hinweise 4

Spezielle Sicherheitshinweise für diesen Gerät............4

Lithium-Ionen-Akkus (Li-Ion) 5

Sicherer Umgang mit Li-Ion-Akkus. 5

Die Lebenszeit des Li-Ion-Akkus verlangern. 6

Auspacken des Gerätes 6

Übersicht der Bedienelemente/Lieferumfang 6

Anwendungshinweise 6

Das Gerä einschalten/ausschalten. 6

Inbetriebnahme 7

Saugrohr. 7

Bodendüse mit Turbo-Bürste 7

Dusenaufsätze 7

Montage der Wandhalterung. 7

Aufladen des Akkus. 7

Benutzung des Gerätes. 8

Betrieb beenden 8

Wartung. 8

Entleeren des Staubbehalters 8

Das Filtersystem 8

Ersatz-Filter 9

Reinigung. 9

Bodendüse 9

Staubbehalter mit FiltrEinheit 9

Aufbewährung. 10

Störungsbehebung 10

Technische Daten 10

Hinweis zur Richtlinienkonformität 10

Garantie 11

Garantiebedingungen 11

Garantieabwicklung 11

Entsorgung 12

Akku-/ Batterieentsorgung 12

Bedeutung des Symbols, Mullonne 12

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme these Gerätes die Bedienungsanleitung sehr sorgfällig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.
• Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzeils mit den Angaben auf dem angeschlüssenen Gerät übereinstimmen!
• Berühren Sie das angeschlossene Netzteil nicht mit feuchten Händen!
• Zur Reinigung trennen Sie das Gerä ggf. vom Netzeil.
• Achten Sie darauf, dass das Kabel des Netzteils nicht geknicht, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.
• Benutzen Sie kein beschädigtes Netzteil.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spielten.

Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be-nutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Gerät ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Esarf nur an die auf dem Typenschild aufgedruckte Versorgungsspannung angeschlossen werden.
• Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
• Benutzen Sie kein anderes als das im Lieferumfang enthaltene Netzteil.
• Saugen Sie nichts Brennbares oder Flüssigkeiten auf!
• Verwenden Sie these Gerät nicht zum Entfernen von Toner aus dem Laserdrucker oder Kopierer, um Feuer oder Explosion zu vermeiden.
• Saugen Sie keine—heiße Asche, spitze oder scharfe Gegenstände!
• Saugen Sie niemals ohne Filter.

Lithium-lonen-Akkus (Li-lon)

Das Gerät ist mit Li-Ion-Akkus ausgestattet. Daraus er-gehen sich viele Vorteile gegenüber anderen Batterien und Akkus:

• Eine hohe Zellenspannung (mehr Volt)
• Keinen Memory-Effekt
• Eine geringe Selfstentladung

Sicherer Umgang mit Li-lon-Akkus

Allgemein sind Li-Ion-Akkus als sicher anzusehen. Dennoch können sich Gefahren durch Mechanische Beschädigungen, elektrische Fehler sowie thermische Einwirkungen ergeben.

Durch mechanische Beschädigungen konnen gasförmige oder flüssige Stoffe austreten, welche stark reizend, brennbar oder sogar gifting wirken konnen.

Ein elektrischer Fehler, z. B. ein Kurzschluss, kann zur Überhitzung und zum Brand führen.

Auch schon die außere Erwärung eines Li-Ion-Akku, z. B. durch Sonneneinstrahlung oder Heizung, kann zum Brand oder zur Explosion führen.

Bei ordnungsgemäßem Umgang sind Li-Ion-Akkus safer. Nur bei unsachgemäßer Benutzung oder Lagerung konnen sie gefährlich werden. Deshalb gilt:

• Vermeiden Sie Temperaturen über 40^ und unter 0^ .

• Lassen Sie das Gerät oder den Akku nicht fallen.

• Sollete der Li-Ion-Akku nach einem Sturz beschädigt sein, verwenden Sie diesen nicht weiter.

• Kleben Sie die Pole bei Lagerung und Entsorgung ab, damit keine Kurzschlüsse entstehen.
• Entsorgen Sie alte Akkus sachgerecht in Sammelboxen beim Handel oder bei kommunalen Sammelstellen.

Die Lebenszeit des Li-Ion-Akkus verlangern

Für Li-Ion-Akkus gilt mehr noch als bei anderen Akkus, dass durch ihre richtige Behandlung die Lebensdauer verlangert werden kann. Einfache Regel beim Laden und Lager halten Ohnen die Kapazität des Akkus zu erhalten:

• Temperatur: Eine Temperatur zwischen 10 - 25 °C ist für diese Akkus optimal. Temperaturen darüber können zu einer vorzeitigen Alterung führen.
• Ladung und Entladung: Bei den Ladezyklen sollenh die Volladung als auch die Tiefentladung vermieden werden.

Ist die Aufladung des Akkus abgeschlussen, sollenn Sie unmittelbar darauf das Ladegerät abstecken. Eine 90% Aufladung gilt als optimal.

Umgekehrt ist es für den Akku vertraglicher, wenn er nicht bis 0% entladen wird. Wenn sich die Möglichkeit ergibt, sollen den Akku bereits ab einem Ladezustand von 30% wieder aufladen.

Lagerung: Lager Sie Akkus trocken und bei gemäßigen Temperaturen zwischen 10^ und 20^ .

Bedenken Sie auch den Effekt der Selfsentladung! Ist der Akku bereits leer, kann dieser Effekt zur Tiefentladung führen und den Akku beschädigen. Soll der Akku langere Zeit gelagert werden, konnen Sie thisem Effekt entgegenwirken. Dann empfehlen wir den Akku vor der Lagerung auf ca. 40% aufzuladen. Nach spätestens einem Monat sollen den Ladezustand kontrollieren.

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Prufen Sie den Lieferumfang auf Vollständigkeit.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.

HINWEIS:

Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an ihren Handler. Ein beschädigtes Gerät nicht in Betriebnehmen!

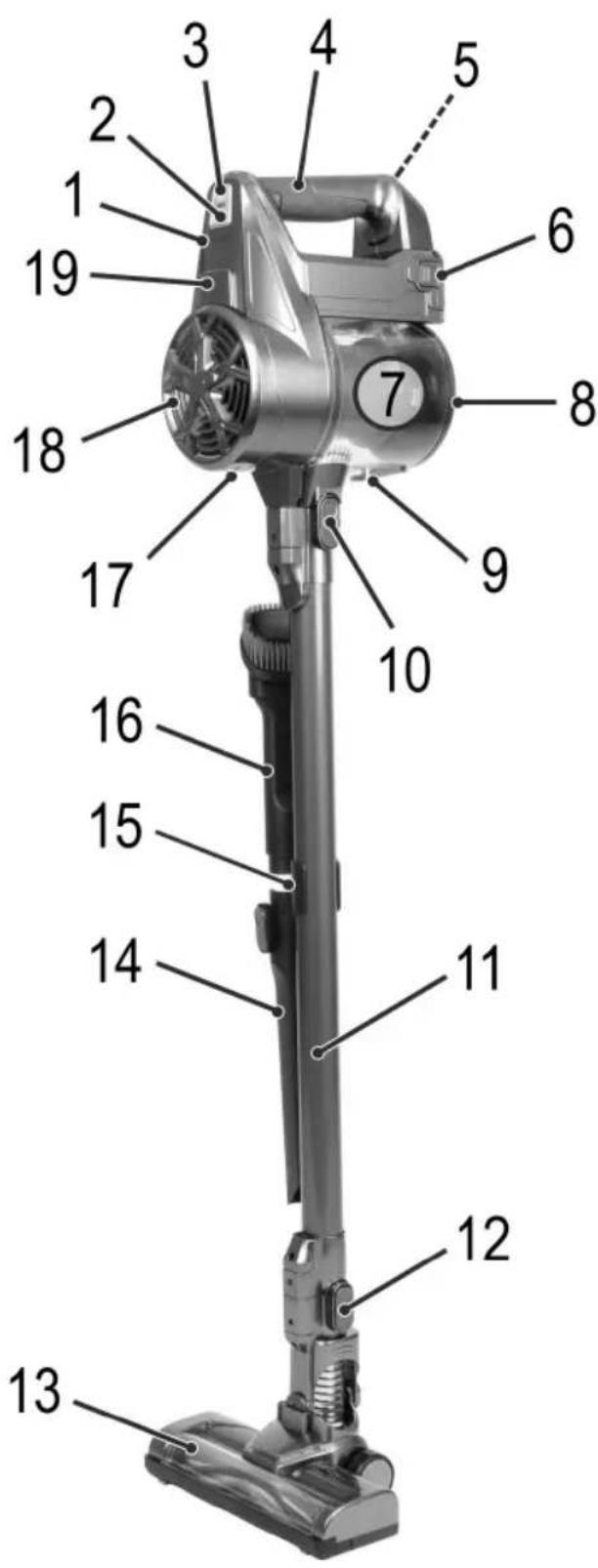

Übersicht der Bedienelemente / Lieferumfang

1 Kontrolleuchten
2 Taste ECO
3 Ein-/ Aus-Taste
4 Tracegriff
5 Netzeil-Anschlussbuchse

6 Beidseitige Entriegelungstasten fur den Akku-Pack
7 Staubbehäiter
8 Bodenplatte des Staubbehalters
9 Offner / Verriegelung der Bodenplatte

10 Entriebelung fur das Saugrohr
11 Saugrohr
12 Entregelung der Bodendüse
13 Bodendüse mit Turbo-Bürste
14Fugendüse
15 Zubehorhalterung
16 Kombinierte Polster-/Burstenduse
17 PUSH Offner/Verriegelung der Abdeckung (Auslassfilter)
18 Auslassfilter hinter der Abdeckung
19 Motorgehause / Handgerat

Ohne Abbildung

1×Spezialbürste
1×Netzeil
1×Wandhalterung
2× Dube1
2 × Schraube

Anwendungshinweise

• Das Gerät ist sehr gut geeignet, um Schnell keine Mengen trockenen Schmutz oder Staub aufzusaugen.
• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Aufladung erfolgt über das mitgelieferte Netze-. teil.
• Ein direkter Netzbetrieb mit dem Netzteil ist nicht möglich.
• Der Akku-Sauger ist kein vollwertiger Ersatz für einen herkömmlichen Bodenstaubsauger. Speziell auf langflorigem Teppich reicht die Reinigungseinleitung konstruktionsbedingt nicht aus.
• Verschmutzte Filter verringn die Saugleistung des Staubsaugers, davon empfehlen wir eine regelmäßige Reinigung der vorhandenen Schmutzfilter.
• Idealerweise reinigen Sie die Filter nach jedem längeren Gebrauch.
  -itte prufen und reinigen Sie regelmäßig die elektrische Bodendüse.
• Stark verschutzte Fußboden reinigen Sie bei Bedarfitte mehrfach und / oder nutzen Sie dazu einen herkommlichen 230V Bodenstaubsauger.

Das Gerä einschalten/ausschalten

• Mit der Taste (Griff schalten Sie das Gerät ein und aus.
• Drücken Sie die Taste ECO, um zwischen der niedrigen und der hohen Leistungsstufe umzuschalten. Im ECO-Modus können Sie die Laufzeit des Akkus verlangern. Die LED zwischen den beiden Tasten leuchtet.

Inbetriebnahme

Saugrohr

• Stecken Sie das Saugrohr mit den zwei Kontaktstiften in den Anschluss am Handgerät. Es muss hörbar einrasten.
• Um das Saugrohr zu losen, drücken Sie auf die Entregelung (10) undziehen es gleichzeitig ab.
• Befestigen Sie die Polster-/ Bürstendüse und die Fugendüse mit der Halterung am Saugrohr. So haben Sie das Zubehör stets griffbereit.

Bodendüse mit Turbo-Bürste

• Die Bodendüse ist bis auf langflorigen Teppich für jeder Bodenbelag geeignet.
• Wahlend des Betriebs leuchten die LED's an der Bodendüse zur betteren Sight in dunklen Bereichen.

ACHTUNG:

Die LED's konnen nicht von Ihnen gewechselt werden.

• Stecken Sie das untere Ende des Saugrohres auf den Anschluss an der Bodendüse. Beachten Sie die Kontaktstufe an der Bodendüse. Das Saugrohr muss hörbar einrasten.
• Um das Saugrohr zu losen, drücken Sie auf die Entregelung (12) undziehen es gleichzeitig ab.

Dusenaufsätze

Sie haben zwei Möglichkeit, diese Dusen am Gerat an-zuschreiben:

Anschluss am Handgerät

• Beachten Sie die Führungsnase an der Fugendüse und an der Polster-/Bürstendüse. Halten Sie die Düsen so, dass die Führungsnase nach oben zeigt.
• Stecken Sie eine Düse in den Anschluss am Handgerät. Sie muss hörbar einrasten.
• Um die jeweilige Düse zu halten, drücken Sie auf die Entregelung (10) undziehen diese gleichzeitig ab.
• Die Spezialbürste hat weder eine Führungsnase noch eine Entriegelungstaste. Sie können diese Bürste einfach aufstecken und wieder abziehen.

Anschluss am Saugrohr

Am unteren Ende des Saugrohrs befindet sich der gleiche Steckanschluss wie am Handgerät. Montieren / demontieren Sie die Düse wie zuvor beschrieben.

Fugendüse

Damit saugen Sie Schmutz aus Ecken, Fugen und klinen Zwischenräumen.

Kombinierte Polster-/Burstendüse

These Düse ist zur Staubaufnahme aufkleineren Oberflächen wie Polster, Möbel oder Gardinen geeignet. Benutzten Sie die Düse mit arretierter Bürste, um die zu reinigende Oberfläche nicht zu zerkratzen.

• Drücken Sie dazu die Taste und schieben die Bürste an das Ende der Düse. Sie muss einrasten.
• Um die Arretierung der Bürste zu halten, drücken Sie wieder auf die Taste.

Spezialbürste

These Düse ist besonderss gut für die schonende Reinigung großerer empfindlicher Oberflächen geeignet.

Montage der Wandhalterung

WARNING:

Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen können!

ACHTUNG:

Platzieren Sie die Wandhalterung so, dass das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist.

HINWEIS:

Möchten Sie die Wandhalterung gleichzeitig als Ladestation nutzen, muss sich eine Steckdose in der Höhe befinden.

1. Messen Sie die Höhe für die Wandhalterung. Halten Sie den Staubsauger an die Wand, wenn er komplett mit dem Saugrohr und der Bodendüse montiert ist.
2. Halten Sie die Wandhalterung an die Wand. Zeichnen Sie 2 Locher an.
3. Bohren Sie die Löscher und setzen Sie die Dübel in die Wand.
4. Stecken Sie die Schrauben durch die Bohrlocher der Wandhalterung.
5. Drehen Sie die Schrauben mit einem Schraubenzieher handfest.

Aufladen des Akkus

ACHTUNG:

Laden Sie den Akku nicht unbeaufsichtigt.

1. Schalten Sie das Gerät aus.
2. Verbinden Sie das Netzteil mit der Anschlussbuchse (5).
3. Schlieben Sie das Netzteil an einer geprüften Steckdose an. Laden Sie das Gerät vor der ersten Benutzung ca.

5 Stunden auf.

HINWEIS:

Die Kontrollleuchten zeigen Ihnen den Ladezustand des Akkus an. (25%, 50%, 75%, 100%)
- Das Gerät hat eine elektronische Ladekontrolle, welche eine Überladung verhindert.
- Der Ladevorgang ist beendet, wenn alle 4 Kontrollleuchten leuchten.
Trennt man das Gerät vom Netzteil, erlösen die Kontrolleuchten.

HINWEIS:

• Es ist normal, dass sich das Gerät während des Aufladens erwartet.

• Ist der Akku vollständig geladen, ziehen Sie das Netzteil aus der Steckdose.

HINWEIS:

Auch im ausgeschalteten Zustand entländt sich der Akku stetig. Falls Sie das Gerät langere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

Benutzung des Gerätes

Sie konnen das Gerät als Bodenstaubsauger oder als Handstaubsauger (Grundgerät) benutzen.

1. Trennen Sie das Gerät vom Netzeil.
2. Schalten Sie das Gerät ein.

ACHTUNG:

Die Saugöffnung muss jederzeit frei von Blockierungen sein. Verstopfungen führen zu Überhitzung und Beschädigung des Motors.
- Ist die Bodendüse blockiert, so dass die Bürstenwalze nicht mehr rotieren kann, schaltet sich das Gerät aus. Die 4 Kontrolleuchten blinken kurz. Entfern den Sie in this dem Fall die Blockade wie im Kapitel „Reinigung“ "Bodendüse" beschrieben. Anschließlich konnen Sie den Betrieb fortsetzen.

HINWEIS:

• Wenn Sie das Gerät mit der Bodendüse benutzen, empfehlen wir die höhere Leistungsstufe. Die LED zwischen den Tasten und ECO ist aus.
• Wahrend des Betriebs leuchten je nach Ladekapazität des Akkus 1 bis 4 Kontrolleuchten.
• Wir empfehlen, den Akku erneut aufzuladen, wenn die Kontrolleuchten nur noch 25% Kapazität anziegen.
• Wenn die Kapazität des Akkus zu Ende geht, blinking die letzte Kontrolleuche für eineuge Sekunden. Der Motor schaltet das Gerät aus, bevor der Akku tiefenentlagen wird. Laden Sie den Akku wieder auf.

Betrieb beenden

1. Schalten Sie das Gerät aus.
2. Wenn Sie die Wandhalterung zuvor montiert haben, hängen Sie den Staubsauger darin ein.

Wartung

Entleeren des Staubbehalters

1. Trennen Sie das Gerät vom Netzeil.
2. Losen Sie gegebenenfalls das Saugrohr oder den Dusenaufsatz vom Gerät.

3. Halten Sie das Gerät mit der Bodenplatte des Staubbehalters über einen Mülleimer.

4. Entleeren Sie den Inhalt des Staubbehalters. Drucken Sie dazu die Taste (9) am Staubbehalter, um die Bodenplatte zu öffnen.

5. Schlieben Sie die Bodenplatte wieder. Die Verriege-lung am Staubbehalter muss einrasten.

Das Filtersystem

Ihr Gerät verfügt über 3 Filter. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz undkleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft" gewirbelt.

Der Erwerb von Staubbeuteln entfällt.

Die Filter mussen regelmäßig gereinigt werden.

ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.
• Verwenden Sie keinen Haartrockner zum Trocknen.
• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Filter vollständig trocken und korrekt montiert sind.

Die Filtrebinheit

Die FiltrEinheit befindet sich im Staubbehälter und besteht aus:

HEPA-Filter
- Grobfilter

Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben. (Punkte 1-5)

2. Demontage der Filtereinheit

2.1 Halten Sie das Handgerät so, dass sich der Griff rechts vor Ihnen befindet. Am Staubbehälter führen Sie Symbole. Drehen Sie den Staubbehälter im Uhrzeigersinn, so dass das Symbol unter der Markierung am Handgerät sitzt.Jetzt lasst sich der Staubbehälter vom Gehäuse trennen.
2.2 Ziehen Sie den HEPA-Filter Heraus.
2.3 Ziehen Sie den Grobfilter aus dem Staubbehälter.

3. Reinigung der Filter

3.1 Klopfen Sie beide Filter uber einen Mulleimer aus. Den HEPA-Filter konnen Sie auch ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter flieBendem Wasser.
3.2 Lassen Sie die Filter an der Luft vollständig trocken, bevor Sie sie wieder einsetzen!
3.3 Den Staubbehalter konnen Sie mit einem feuften Tuch auswischen. Trocknen Sie ihn danach ab.

4. Montage der Filtrereinheit

4.1 Setzen Sie den Grobfilter in den Staubbehälter. Beachten Sie die Aussparung am Rand des Staubbehälters. Drücken Sie den Grobfilter nach unten, so dass er mittig im Staubbehälter platziert ist.
4.2 Setzen Sie den HEPA-Filter zurück in den Grobfilter.
4.3 Befestigen Sie den Staubbehälter wieder am Handgerät. Setzen Sie den Staubbehälter so an das Handgerät, dass das Symbol unter der Markierung am Handgerät sitzt. Drehen Sie den Staubbehälter entgegen dem Uhrzeigersinn bis zum Anschlag. Das Symbol am Staubbehälter muss unter der Markierung am Handgerät sitzen.

Auslassfilter

Des Weiteren verfügbar Ihr Gerät über einen Auslassfilter.
Dieser befindet sich an der Oberseite des Motorgehauses.

1. Drücken Sie die Taste PUSH (17), um die Abdeckung zu entfernen.
2. Entnehmen Sie den ringförmigen Schaumstofffilter und waschen Sieihn aus.
3. Lassen Sie den Schaumstofffilter an der Luft vollständig trocknen, bevor Sieihn wieder in das Gerät einsetzen.
4. Setzen Sie die Abdeckung zurück auf das Motorgehäuse. Der Verschluss unter der Taste PUSH muss hörbar einrasten.

Ersatz-Filter

These konnen Sie über unser Internet-Serviceportal

www.sli24.de

unter „Ersatzteile & Zubehör“ bestellen.

Reinigung

WARNING:

• Trennen Sie das Gerät vor der Reinigung immer vom Netzteil!
• Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
  Die einzelnen Bauteile sind nicht für die Reinigung in der Spulmaschine geeignet.

• Das Gehäuse kann mit einem leicht feuchten Tuch abgewischt werden.

• Das Netzteil können Sie mit einem trockenen Tuch abwischen.

Bodendüse

1. Losen Sie die Bodendüse vom Saugrohr.
2. Drehen Sie die Bodendüse herum, dass Sie die Unter-nde sehen. Schiebern Sie die Verriegelung bis zum Anschlag nach außen.
3. Ziehen Sie die Bürstenwalze Heraus.
4. Entfernen Sie Faden und Haare, die sich an der Bürste aufgerollt haben. Nehmen Sie gegebenenfalls eine Schere zur Hilfe.

5. Montage:

5.1 Setzen Sie die Bürstenwalze zuerst mit der dreieckigen Aussparung darüber in das Fach.
5.2 Führn Sie das andere Ende der Bürstenwalze mit dem eckigen Lager in die Aussparung unter die Vertriegung.

1. Schließen Sie die Verriegelung der Bürstenwalze. Stellen Sie sicher, dass die Bürstenwalze richtig sitzt, bevor Sie die Bodendüse wieder benutzen.

Staubbehalter mit Filtereinheit

Für die Reinigung dieser Bauteilelesen Sieitte im Kapitel „Wartung".

Aufbewährung

• Reinigen Sie das Gerät wie beschrieben und halten Sie es vollständig trocknen.
• Sie können die zuvor montierte Wandhalterung zur Aufbewährung nutzen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.

HINWEIS zur Akku-Lebensdauer:

Auch im ausgeschalteten Zustand entländt sich der Akku stetig. Falls Sie das Gerät langere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.
Die Lagertemperatur sollte zwischen 0^ und 40^ liegen.

Störungsbehebung

Störung Mögliche Ursache	Abhilfe
Das Gerät ist ohne Funktion.	Das Netzeil ist angeschlossen. Trennen Sie das Gerät vom Netzeil.
	Der Akku ist leer. Laden Sie den Akku auf.
	Der Akku ist defekt. Wenden Sie sich an unseren Service oder an ihren Händler.
Schwache Saugleistung. Der	Akku ist fast leer. Laden Sie den Akku auf.
	Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter.
	Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschreiben.
			\( \bigtriangleup \) ACHTUNG: Nehmen Sie den Betrieb nur mit trockenen Filtern wieder auf!
Geräusaherend des Betriebs.	Es befindet sich ein aufgesaugter Fremdkörper in der Bodendüse.	Entfernen Sie den Fremdkörper. Wenn nötig, trennen Sie die Bodendüse vom Saugrohr.
Das Gerät schaltet sich aus. Die 4 Kontrollleuchten blinken kurz. Die Bodendüse mit Turbo-Bürste funktioniert nicht.	Die Bürstenwalze ist mit Schmutz blockiert.	Reinigen Sie die Bodendüse wie unter „Reinigung“ beschreiben.
	Das Saugrohr und / oder die Bodendüse sind nicht richtig montiert.	Überprüfen Sie die Montage.
Der Akku hält die Aufladung nicht.	Der Akku hat das Ende seiner Lebensdauer erreicht.	Wenden Sie sich an unseren Service oder an ihren Händler.

Technische Daten

Modell: PC-BS 3036 A

Nettogewicht

(Handgerät mit Saurohr und Bodendüse): ca. 2,15 kg

Netzteil

Schutzklasse: II

Eingang: AC 100 - 240 V, 50 / 60 Hz, 0.5 A MAX

Ausgang: DC 27,0V, 500mA

Polarität:

Akku: 22,2V, 2200mAh Li-Ion

Laufzeit: 20 Minuten maximal

Ladezeit: ca. 5 Stunden

Technische und gestalterische Änderungen im Zuge stetiger

Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät PC-BS 3036 A in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU
  EU-Richtlinie fur elektromagnetische Vertraglichkeit 2014 / 30 / EU
• Ökodesign Richtlinie 2009 / 125 / EG
  RoHS-Richtlinie 2011/65/EU&(EU)2015/863

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und diesen Garantiescheins an uns.
3. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
4. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
5. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Gerats beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
6. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantiererklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollel Her Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen diechnellste undkomfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfugung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten weniger Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung ihrer Reklamation.

Mit ihren persönlichen Zugangsdaten, die direkt nach ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach gehes!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihrss Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantiennachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
• FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie dal - Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ohnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Akku-/ Batterieentsorgung

Das Gerat enthalt einen wiederaufladbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehoren nicht in den Hausmull.

Der Akku muss entnommen werden, bevor das Produkt entsorgt wird.

WARNING:

Trennen Sie das Gerät vom Netzteil, bevor Sie den Akku ausbauen!
- Entnehmen Sie den Akku nur im entladenen Zustand.
Drücken Sie beiden Entriegelungstasten (6) gleichzeitig undziehen Sie den Akku-Pack aus dem Handgerät.

Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmull.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie herself damit die potenziellen Auswirkungen durch falsche Entsorgung auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Stadt oder die Gemeindeverwaltung.

Gebruiksaanwijzing

Technische gegevens 19

Verwijdering. 19

Beschermingsklasse: II

Voeding: AC 100-240V, 50/60Hz, 0,5AMAX

Vermogen: DC 27,0 V, 500 mA

Polariteit:

Oplaadbare accu: 22,2V, 2200mAh Li-ion

Ilsystemadifiltraggio
