Produkttyp	Digitaler Türspion mit Kamera und Farbdisplay
Marke	Burg Wächter
Modell	Door eGuard DG 8100
Abmessungen (B x H x T)	139 x 77 x 15,8 mm
Gewicht	185 g
Stromversorgung	4 Alkaline-Batterien AAA 1,5 V
Kompatible Türstärke	38 bis 110 mm
Bohrlochdurchmesser	14 bis 26 mm
Kameraauflösung	0,3 Megapixel
Display	LCD TFT 4,0", QVGA-Auflösung (480 x 320)
Interner Speicher	Ca. 50 Fotos
Externer Speicher	micro SD-Karte bis 8 GB (Klasse 6 HDSC empfohlen)
Hauptfunktionen	Außenbeobachtung, Fotoaufnahme, Bildnavigation und -löschung, automatische Anzeige bei Klingel
Systemeinstellungen	Uhrzeit, Datum, Klingelmelodie, Lautstärke (0-3), automatische Abschaltung, Auswahl des Speichermediums
Akzeptierter Batterietyp	Alkaline 1,5 V AAA
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; keinen Alkohol, Benzin oder Chemikalien verwenden
Sicherheit	Nicht selbst reparieren oder modifizieren; Datenschutzgesetze für Videoüberwachung beachten
Allgemeine Informationen	Einfache Installation ohne Kabel; ersetzt klassischen optischen Türspion; großer Blickwinkel

Häufig gestellte Fragen - Door eGuard DG 8100 Burg Wächter

Wie installiere ich den Door eGuard DG 8100?

Ersetzen Sie Ihren vorhandenen Türspion oder bohren Sie ein 14 mm Loch. Setzen Sie die Kamera von außen ein, befestigen Sie die Halteplatte innen, dann schrauben Sie den Zylinder fest. Verbinden Sie das Kabel und hängen Sie das Display ein. Beachten Sie die Anleitung für vollständige Details.

Welcher Batterietyp soll verwendet werden und wann sollten sie ersetzt werden?

Verwenden Sie 4 Alkaline-Batterien AAA 1,5 V. Ersetzen Sie alle Batterien, sobald die Schwachstromanzeige leuchtet oder blinkt, um Oxidation zu vermeiden.

Wie groß ist die Speicherkapazität für Fotos?

Der interne Speicher fasst ca. 50 Fotos. Mit einer 8 GB micro SD-Karte können Sie bis zu ca. 2.000 Fotos pro GB speichern (unter Laborbedingungen).

Wie mache ich ein Foto von außen?

Drücken Sie im Normalmodus die Taste Unten (▼), um ein Foto zu machen. Es wird automatisch gespeichert.

Wie kann ich Fotos anzeigen und löschen?

Drücken Sie die Taste Oben (▲), um zu navigieren. Zum Löschen drücken Sie Menü und bestätigen Sie mit Unten (▼).

Funktioniert das Gerät ohne Speicherkarte?

Ja, Fotos werden standardmäßig im internen Speicher gespeichert. Sie können über die Einstellungen die micro SD-Karte als Speichermedium auswählen.

Kann das Gerät nachts verwendet werden?

Die Anleitung erwähnt keine Nachtsicht. Das Gerät ist für den Einsatz bei Tageslicht oder ausreichender Beleuchtung ausgelegt.

Welche Einstellungen können vorgenommen werden?

Sie können Uhrzeit, Datum, Klingelmelodie, Lautstärke (0 stumm bis 3 maximal), automatische Abschaltung und das Speichermedium (intern oder micro SD) einstellen.

Wie reinige ich das Display und die Kamera?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder aggressive Chemikalien.

Was tun bei Datenverlust?

Die Daten auf der SD-Karte können bei einem Vorfall gelöscht werden. Wir empfehlen regelmäßige Sicherungskopien. Die Garantie deckt keinen Datenverlust ab.

BEDIENUNGSANLEITUNG Door eGuard DG 8100 Burg Wächter

BURG WÄCHTER

Door eGuard

DG8200

In turn und Änderungen vorbehalten. - Mistakes and changes reserved. - Sous réserve d'erreur et de modifi cations. Onder voorbehoud van fouten en wijzigingen. - BA/Ma CKO Door e Guard, 6/2016.

BURG WÄCHTER

Door eGuard DG8200

B Ladekontrollleuchte

c 1 Befestigungsschraube

D 4 x AAA-Batterien

E Haltepla

F Kamera

G Fixierhülse

H Festziehwerkzeug

Figure

A Digital spyhole

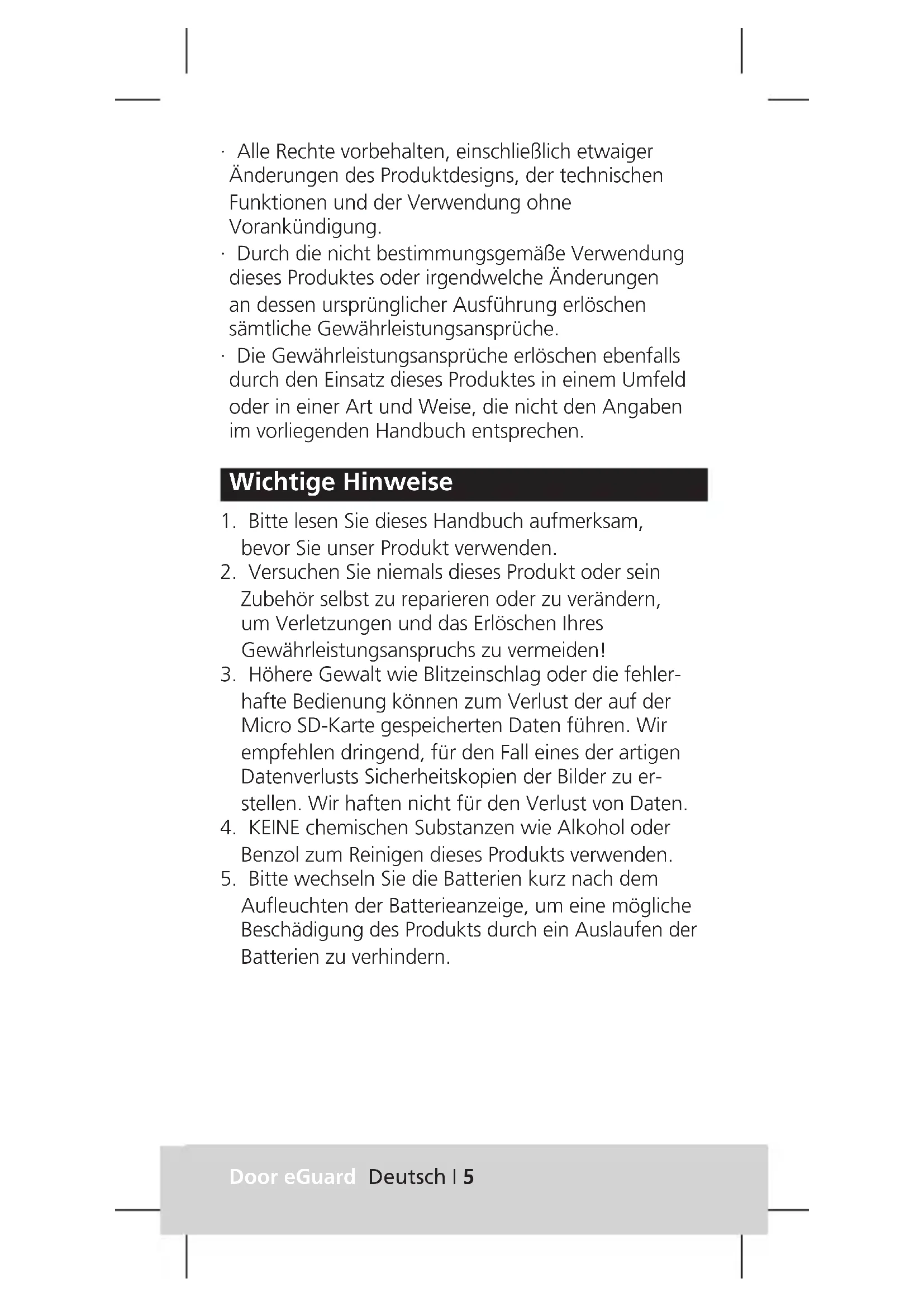

• Alle Rechte vorbehalten, einschließlich etwaiger Änderungen des Produktdesigns, der technischen Funktionen und der Verwendung ohne Vorankündigung.
• Durch die nicht bestimmungsgemäße Verwendung dieses Produktes oder irgendwelche Änderungen an dessen ursprünglicher Ausführung erlöschen sämtliche Gewährleistungsansprüche.
• Die Gewährleistungsansprüche erlöschen ebenfalls durch den Einsatz dieses Produktes in einem Umfeld oder in einer Art und Weise, die nicht den Angaben im vorliegenden Handbuch entsprechen.

Wichtige Hinweise

1. Bitte lesen Sie dieses Handbuch aufmerksam, bevor Sie unser Produkt verwenden.
2. Versuchen Sie niemals dieses Produkt oder sein Zubehör selbst zu reparieren oder zu verändern, um Verletzungen und das Erlöschen Ihres Gewährleistungsanspruchs zu vermeiden!
3. Höhere Gewalt wie Blitzeinschlag oder die fehlerhafte Bedienung können zum Verlust der auf der Micro SD-Karte gespeicherten Daten führen. Wir empfehlen dringend, für den Fall eines der artigen Datenverlusts Sicherheitskopien der Bilder zu erstellen. Wir haften nicht für den Verlust von Daten.
4. KEINE chemischen Substanzen wie Alkohol oder Benzol zum Reinigen dieses Produkts verwenden.
5. Bitte wechseln Sie die Batterien kurz nach dem Aufleuchten der Batterieanzeige, um eine mögliche Beschädigung des Produkts durch ein Auslaufen der Batterien zu verhindern.

Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Door eGuard aus dem Hause BURG-WÄCHTER entschieden haben. Beim Door eGuard handelt es sich um ein batterie- betriebenes System mit Kamera und Farb bildschirm, welches einfach zu installieren ist und dem Nutzer die Sicherheit gibt, Vorgänge außerhalb der Wohnungstür zu erfassen, ohne dabei selbst beobachtet zu werden. Mit seinem großen Einstellbereich ist der Türspion bei allen handels üblichen Türen mit einer Türstärke von 38 bis 110 mm einsetzbar. Die Kameraoptik kann vorhandene Löcher von 14 bis zu 26 mm in der Tür abdecken. Durch seine Kameraoptik mit großem Sichtwinkel können auch versteckte Personen in Türnähe erkannt werden.

Wichtig: Bitte lesen Sie die gesamte Bedienungs- anleitung bevor Sie mit der Montage beginnen.

Wir wünschen Ihnen Sicherheit und Lebensqualität mit Ihrem elektronischen Türspion. Ihre BURG-WÄCHTER KG

Einbauanleitung

1. Ersetzen Sie den bestehenden Türspion oder bohren Sie ein 14-mm-Loch an der gewünschten Stelle. Ziehen Sie die 3M-Schutzfolie ab und führen Sie die Kamera dann von außen in das Loch ein. Stellen Sie sicher, dass sich der Klingeltaster unterhalb der Kamera befindet und richten Sie die Kamera vertikal zum Boden aus (Abb. 1)

2. Ziehen Sie die 3M-Schutzfolie von der Halteplatte ab und bringen Sie diese über dem Ende des Kamera-kabels auf der Rückseite der Tür an. Vergewissern Sie sich, dass der Pfeil auf der Halteplatte nach oben zeigt. Schrauben Sie dann die Fixierhülse an der Rück seite der Kamera fest. Dadurch wird die Platte an der Tür befestigt (Abb. 2)

3. Stellen Sie beim Einführen des Kamerakabels in den Sockel sicher, dass Sie die Anschlüsse richtig verbinden (falsches Einstecken kann die Kabel der Kamera beschädigen). Überschüssiges Kabel sollte vorsichtig in der Rinne auf der Rückseite des Bildschirms verstaut werden.

4. Lassen Sie den Bildschirm über der Klammer oben an der Halteplatte einrasten und fixieren Sie diesen mit einer kleinen Schraube durch das Loch auf der Rückseite des Bildschirmgehäuses. (Abb. 3)

① Ein- hängen Tür ② Fest- schrauben

Einlegen und Austauschen der Batterien

Einlegen:

1 Deckel zum Öffnen wie abgebildet nach oben schieben.
2 Batterien entsprechend der Kennzeichnung "+" / "-" auf dem Deckel einlegen.
3 Zum Schließen des Deckels in umgekehrter Reihenfolge vorgehen.

Vorsicht:

1. Beim Öffnen und Schließen des Deckels KEINE Gewalt anwenden, um dessen Beschädigung zu vermeiden.
2. Beim Öffnen den Deckel NICHT in die entgegengesetzte Richtung drücken, um dessen Beschädigung zu vermeiden.
3. Beim Aufleuchten der Ladekontrollleuchte bitte alle Batterien austauschen, um die Beschädigung des Produkts durch ein Auslaufen der Batterien zu verhindern.

Wenn die Batterien fast vollständig entladen sind, blinkt die Ladekontrollleuchte, um den Benutzer an den Batteriewechsel zu erinnern. Die nachstehenden Batteriearten können für dieses Produkt verwendet werden: AAA,1,5 V Alkali-Mangan-Zelle.

Verbrauchte Batterien müssen gemäß den lokalen Umweltschutzbestimmungen und -vorschriften entsorgt werden.

Bedienungsanleitung

Teilespezifikationen

Funktionen der Tasten:

Nr.	Grundfunktion	Mehrfachfunktionen
1	Oben · Auf der	Startseite die Oben-Taste betätigen, um in den Bild blätter-Modus zu wechseln; · Nach der Aktivierung des Bildblätter-Modus die Oben-Taste betätigen, um die Bilder rückwärtsdurchzublättern; · Im Einstellmodus die Oben-Taste betätigen, um das ausgewählte Bildanzupassen;
2	Unten · Nach der	Aktivierung des Bildblätter-Modus die Unten-Taste betätigen, um die Bilder vorwärts durchzublättern; · Im Einstellmodus die Unten-Taste betätigen, um das ausgewählte Bild anzupassen; · Auf der Startseite die Unten-Taste betätigen, um ein Bild aufzunehmen.

3	Menü · Die Menü-Taste betätigen, um auf die Menüseite zu gelangen;Zum Löschen von Bildern die Menü-Taste betätigen; Sie können dann das Löschen des aktuellen Fotos auswählen;Im Bildblätter- undEinstellmodus die Menü-Taste drücken und halten, um die aktuelle Seite zu verlassen.
4	Start · Nach dem Einlegen neuer Batterien die Start-Taste drücken und halten, um das Gerät zu starten.

Rückseite des Bildschirmgehäuses:

5 6

5 Datenkabelanschluss der Kamera
6 Micro SD-Kartensteckplatz

Systemeinstellungen

• Im normalen Modusdrücken, um in den Einstellmodus zu gelangen.
• Danach sollte die nachstehende Einstellmodus-Seite erscheinen.
• ☐ drücken, um zu den verschiedenen Einstellungen zu gelangen:
  Zeit--Datum--Klingelton--Lautstärke-- Automatische Abschaltung--Datei speichern unter
• Drücken Sie▼, um die Einstellungen zu ändern.
• Unter dem Punkt ZEIT / DATUM, wird durch Drücken von ▼ die aktuelle Zahl erhöht; Halten Sie die Taste gedrückt, wird die Anpassung beschleunigt.
• Nach der Einstellungsänderung speichert das System das Ergebnis automatisch und beendet den Einstellmodus nach wenigen Sekunden.
• Wenn Sie den Einstellmodus beenden möchten, halten Sie 📁 gedrückt.

1 18:00 2012-7-30 18 18 4

1 Zeiteinstellung
2 Datumseinstellung

3 Klingeltoneinstellung

4 Lautstärkeneinstellung:0:stumm

3: maximale Lautstärke

5 Automatische Abschaltung

6 Datei speichern unter

- lokale Datei (Daten können nicht heruntergeladen werden)

- Micro SD-Karte (Daten können von der SD-Karte mittels Kartenleser geladen werden)

Im Außenbereich beachten

• Im Normalmodus ist die Beobachtung des Außenbereichs durch Drücken der Start-Taste möglich.
• Wenn Besucher die Türklingel betätigen, ertönt der Klingelton im Inneren des Raumes.
  Der Bildschirm schaltet sich automatisch ein und zeigt das Bild von draußen. Nach Ablauf der eingestellten Zeit schaltet er sich automatisch aus.
• Im Normalmodus wird durch Drücken von ▼ ein Bild vom Außenbereich gemacht und automatisch gespeichert.

Besucher

• Wenn Besucher den Klingeltaster am Türspion betätigen, ertönt der Klingelton im Inneren des Raumes.
• Der Bildschirm schaltet sich in der Zwischenzeit automatisch ein und zeigt das Bild von draußen. Nach Ablauf der eingestellten Zeit schaltet er sich automatisch aus.
• Wenn die Türklingel betätigt wird macht die Kamera auch automatisch ein Foto von den Besuchern und dieses wird in der eingestellten Datei gespeichert falls der Hausherr nicht zu Hause ist, damit dieser später sehen kann, wer da war bzw. um die Informationen für Sicherheitszwecke verwenden zu können.

Fotos wiedergeben und löschen

• ImNormalmodus drücken, um Fotos wiederzugeben.
• Beim Durchblättern der Fotos ▲ oder ▼drücken, um Fotos auszuwählen.

1 01/22 12/22 09:26 2 3

1 Aktuelle Fotonummer/Gesamtanzahl
2 Monat/Datum
3 Aufnahmedatum

Beim Durchgehen der Fotos die Taste drücken, um das aktuelle Foto zu löschen.

Nach kurzem Drücken der Taste erscheint das unten stehende Icon:

- ▼drücken, um das Löschen zu bestätigen.

Datei für die automatische

Speicherung auswählen

• Der Benutzer kann wählen, ob die Fotos in einer lokalen Datei oder auf der TF-Karte gespeichert werden sollen.
• Standardmäßig erfolgt die Speicherung in einer lokalen Datei.

Einbau der Speicherkarte

• Die Micro SD-Karte ist nicht im Lieferumfang enthalten. Der Benutzer muss diese erst kaufen.
• Die Micro SD-Karte bitte vor dem Einlegen der Batterien einstecken.
- Vor dem Einstecken der Micro SD-Karte die Metallabdeckung über dem Micro SD-Kartensteckplatz unbedingt in Richtung der Aufschrift OPEN schieben.
- Den oberen Teil der Metallabdeckung anheben und öffnen und die Micro SD-Karte in die Metallabdeckung schieben.
- Die Metallabdeckung wieder schließen und in Richtung der Aufschrift LOCK zurückschieben.
- Es können max. Micro SD-Karten mit 8 GB verwendet werden, HDSC-Klasse über 6 wird vorgeschlagen.

Spezifikationen

Türstärke 38~110mm
Kamera 0,3 Megapixel
LCD-Bildschirm 4.0" TFT
Auflösung QVGA (480x320)
Strom-versorgung	4xAAA1,5V Alkali-Mangan-Zellen
LokalerSpeicherplatz	Ca. 50 Fotos(Anzahl könnte je nach Umfeld,in dem die Kamera verwendetwird, schwanken)
ExternerKartenspeicher	Mikro-SD-Karte (TF),max. 8 GB
Foto-speicherplatzvon 1 GB	2.000 Stück(Laborbedingungen; die tatsächliche Anzahl kann unter anderenUmständen abweichen)
Abmessungen 139(B)x77(H)x15,8(D)mm
Gewicht 185g

Vorsicht

Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum Betreiben des Gerätes führen.

Wichtig: Rechtlicher Hinweis

Die Erfassung, Aufnahme und Speicherung von Videoüberwachungsdaten (Bild, Ton) unterliegt in Deutschland strengen Richtlinien. Bitte beachten Sie die geltenden daten schutz rechtlichen Bestimmungen, die im Bundesdatenschutzgesetz bzw. im Landesschutzgesetz festgeschrieben sind. Für andere Länder gelten die entsprechenden nationalen Datenschutzgesetze.

Entsorgung des Gerätes

Sehr geehrter Kunde, bitte helfen Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses Gerät zu entsorgen, denken Sie bitte daran, dass viele Bestand teile dieses Gerätes aus wertvollen Materialien bestehen, welche man recyceln kann.

Wir weisen darauf hin, dass Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen. Bitte erkundigen Sie sich bei der

zuständigen Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Elektromüll.

Bei Fragen zur EG-Konformitätserklärung wenden Sie sich bitte an die [e-mail].

Druck- und Satzfehler sowie technische Änderungen vorbehalten.
