Produkttyp	Lichtbogenschweißgerät
Marke	Silverline
Modell	Arc Welder 40100A
Versorgungsspannung	230 V ~ 50 Hz
Empfohlene Sicherung	13 A
Schweißstrombereich	40 - 100 A
Nenn-Einschaltdauer (100 A)	10 % (1 Min. / 10 Min.)
Einschaltdauer bei 40 A	60 % (6 Min. / 10 Min.)
Leerlaufspannung	48 V
Kompatibler Elektrodendurchmesser	1,6 - 2,5 mm
Maximale Schweißdicke	2,5 mm
Länge des Brennerkabels	2 m
Länge des Massekabels	1,5 m
Abmessungen (L × B × H)	315 × 170 × 250 mm
Gewicht	13,5 kg
Schutzklasse	Klasse I (Erdung)
Schutzart	IP21S
Thermoschutz	Ja, thermischer Überlastschutz mit Überlastanzeige
Stromeinstellung	Drehknopf mit Skala und Anzeige
Mitgeliefertes Zubehör	Schweißmaske, Masseklemme, Drahtbürste, Schlackehammer
Garantie	3 Jahre (bei Online-Registrierung innerhalb von 30 Tagen)
Konformitätsnormen	EN60974-1, EN50445, EN60974-10, Niederspannungsrichtlinie, EMV, RoHS
Wartung	Mit einer weichen Bürste oder einem trockenen Tuch reinigen; für das Gehäuse ein mildes Reinigungsmittel verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf toolsparesonline.com; Reparaturen durch eine autorisierte Silverline-Werkstatt

Häufig gestellte Fragen - Arc Welder 40100A SILVERLINE

Welche Versorgungsspannung wird für das Schweißgerät Silverline Arc Welder 40100A benötigt?

Das Gerät arbeitet mit einer Versorgungsspannung von 230 V ~ 50 Hz. Stellen Sie sicher, dass die Steckdose kompatibel ist und die Sicherung 13 A beträgt.

Wie stelle ich den Schweißstrom ein?

Drehen Sie den Einstellknopf (4) im Uhrzeigersinn, um den Strom zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern. Der eingestellte Strom wird auf der Skala (7) über die Anzeige (8) angezeigt. Verwenden Sie auch die Elektrodendurchmesserskala (9) als Orientierung.

Was tun bei thermischer Überlastung?

Die Überlastanzeige (5) leuchtet auf. Schalten Sie das Gerät aus und lassen Sie es abkühlen. Nachdem die Anzeige erloschen ist, warten Sie 3 zusätzliche Minuten, um eine vollständige Abkühlung sicherzustellen, bevor Sie mit dem Schweißen fortfahren.

Welchen Elektrodentyp verwenden?

Verwenden Sie Elektroden mit einem Durchmesser von 1,6 bis 2,5 mm. Die Wahl des Materials und der Umhüllung hängt vom zu schweißenden Metall ab. Beachten Sie die Empfehlungen des Elektrodenherstellers.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schweißmaske, hitzebeständige Handschuhe, eine feuerfeste Jacke und einen Augenschutz. Sorgen Sie für ausreichende Belüftung, um giftige Dämpfe zu vermeiden. Halten Sie einen Feuerlöscher bereit und schweißen Sie niemals an geschlossenen Behältern.

Wie pflege ich das Schweißgerät?

Trennen Sie das Gerät vor der Wartung immer vom Netz. Reinigen Sie es mit einer weichen Bürste oder einem trockenen Tuch. Für das Gehäuse verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel. Verwenden Sie keinen Alkohol oder aggressive Lösungsmittel.

Wo finde ich Ersatzteile?

Ersatzteile sind auf toolsparesonline.com erhältlich. Für Reparaturen wenden Sie sich an eine autorisierte Silverline-Werkstatt.

Wie kann ich die 3-jährige Garantie in Anspruch nehmen?

Registrieren Sie Ihr Produkt auf silverlinetools.com innerhalb von 30 Tagen nach dem Kauf. Bewahren Sie Ihren Kaufbeleg (Rechnung) auf. Die Garantie deckt Material- oder Herstellungsfehler.

Was ist die Einschaltdauer und wie wird sie interpretiert?

Die Nenn-Einschaltdauer beträgt 10 %, d.h. 1 Minute Schweißen bei 9 Minuten Pause innerhalb eines 10-Minuten-Zyklus. Bei 40 A beträgt die Einschaltdauer 60 % (6 Min. Schweißen). Die Nichteinhaltung der Einschaltdauer kann zu Überhitzung und automatischer Abschaltung führen.

Wie starte ich den Lichtbogen?

Schalten Sie das Gerät ein (Schalter auf I), halten Sie die Elektrodenzange und die Maske. Platzieren Sie die Elektrode ca. 30 mm über dem Metall, im 80°-Winkel, und reiben Sie die Spitze über das Metall, um den Lichtbogen zu zünden. Halten Sie einen Abstand ein, der dem Elektrodendurchmesser entspricht.

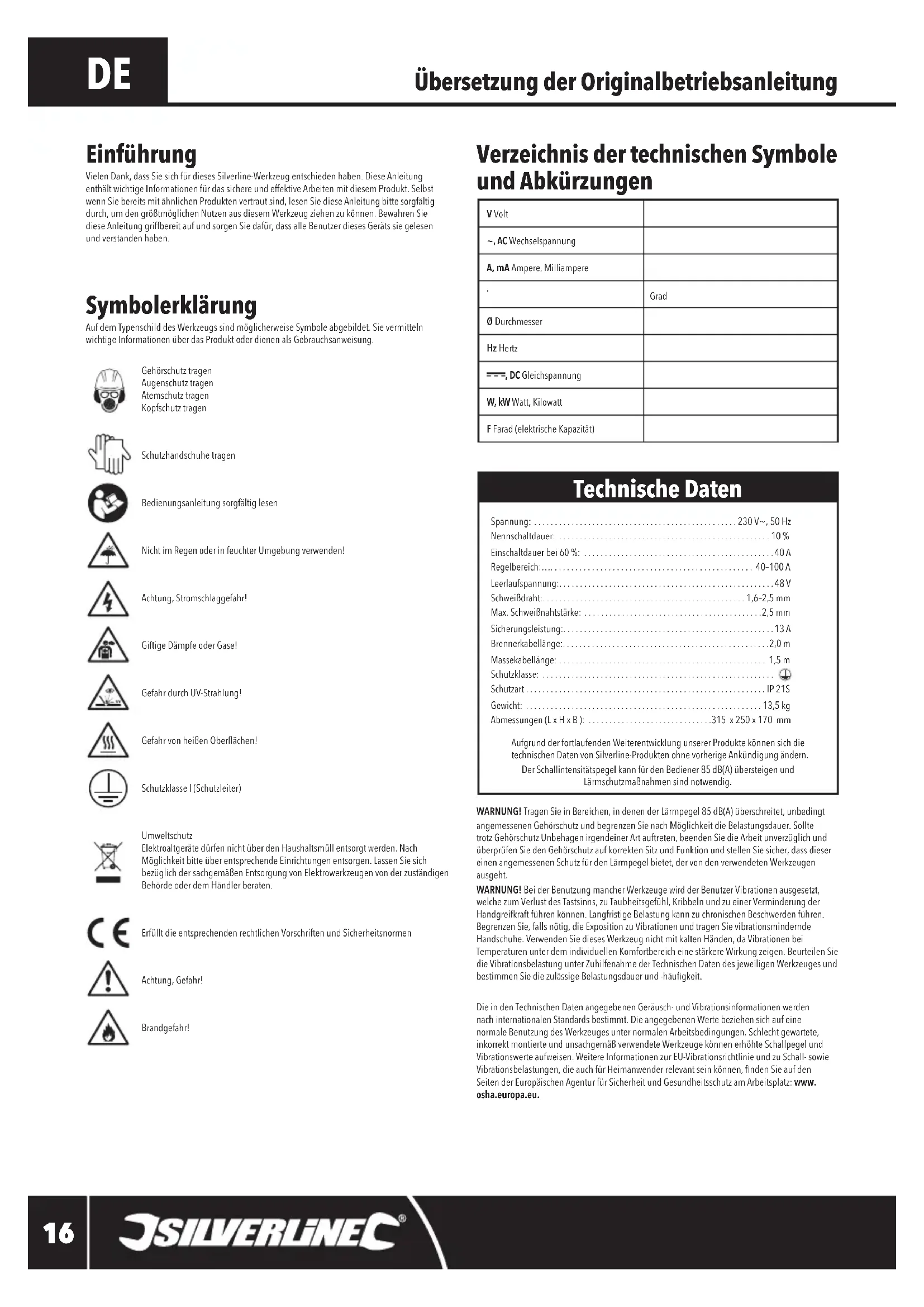

BEDIENUNGSANLEITUNG Arc Welder 40100A SILVERLINE

DE Elektrodenschweißgerät

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Nicht im Regen oder in feuchter Umgebung verwenden!

Achtung, Stromschlaggefahr!

Giftige Dämpfe oder Gase!

Gefahr durch UV-Strahlung!

Gefahr von heißen Oberflächen!

Schutzklasse I (Schutzleiter)

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behorde oder dem Händler beraten.

Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen

Achtung, Gefahr!

Brandgefahr!

Verzeichnis der technischen Symbole und Abkürzungen

V Volt
~, AC Wechselspannung
A, mA Ampere, Milliampere
°	Grad
∅ Durchmesser
Hz Hertz
——, DC Gleichspannung
W, kW Watt, Kilowatt
F Farad (elektrische Kapazität)

Technische Daten

Spannung: 230 V\~, 50 Hz

Nennschaltdauer: 10%

Einschaltdauer bei 60 %: 40 A

Regelbereich: 40-100 A

Leerlaufspannung: 48 V

Schweißdraht: 1,6-2,5 mm

Max. Schweißnahtstärke: 2,5 mm

Sicherungsleistung: 13 A

Brennerkabellänge: 2,0 m

Massekabellänge: 1,5 m

Schutzklasse:

Schutzart IP 21S

Gewicht: 13,5 kg

Abmessungen (L x H x B): 315 x 250 x 170 mm

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern. Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tatsinns, zu Taufsheitsgefühl, Kribbeln und zu einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhillenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

WARNUNG! Bei der Benutzung von Elektrowerkzeugen müssen stets grundliegende Sicherheitsmaßnahmen einschließlich der folgenden Anweisungen getroffen werden, um das Risiko von Bränden, Elektroschocks und Personenschäden zu vermindern. Lesen Sie alle Anweisungen aufmerksam durch und bewahren Sie diese für zukünftiges Nachschlagen mit dem Gerät auf.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

ACHTUNG! Verwenden Sie Elektrowerkzeuge stets in Übereinstimmung mit diesen Anweisungen und beachten Sie dabei die Arbeitsplatzbedingungen und die auszuführenden Tätigkeiten. Eine Benutzung von Elektrowerkzeugen für Tätigkeiten, für die sie nicht konzipiert wurden, kann zu gefährlichen Situationen führen.

Der Begriff „Elektrowerkzeug“ in den folgenden Warnhinweisen bezieht sich sowohl auf netzgebundene Geräte sowie Akkugeräte (schnurlose Geräte).

1 Halten Sie den Arbeitsbereich sauber und aufgeräumt. – Unordnung auf Werkbänken und Böden begünstigt Verletzungen.

2 Beachten Sie die Arbeitsplatzbedingungen.

Verwenden Sie Werkzeuge niemals im Regen.

Verwenden Sie Werkzeuge niemals in feuchten oder nassen Bereichen.

Sorgen Sie für angemessene Beleuchtung von Arbeitsbereichen.

Verwenden Sie Werkzeuge niemals in der Nähe von brennbaren Flüssigkeiten.

3 Schützen Sie sich vor elektrischen Schlägen. – Vermeiden Sie Kontakt mit geerdeten Objekten und Oberflächen wie z.B. Rohrleitungen, Heizkörpern, Haushaltsgeräten usw.

4 Halten Sie andere Personen vom Arbeitsplatz fern. – Achten Sie darauf, dass Personen, die nicht direkt am Arbeitsvorgang beteiligt sind, insbesondere Kinder, von Werkzeugen und Werkstücken fernbleiben, Werkzeuge und deren Anschlussleitungen nicht berühren und sich nicht im Arbeitsbereich aufhalten.

5 Entfernen Sie nicht benötigte Werkzeuge aus dem Arbeitsbereich. – Nicht verwendete Werkzeuge sollten an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern gelagert und eingeschlossen werden.

6 Wenden Sie bei der Benutzung von Werkzeugen keine Gewalt an. -Werkzeuge erzeugen die besten und effektivsten Ergebnisse, wenn sie mit der Geschwindigkeit und dem Vorschub verwendet werden, für welche sie konzipiert wurden.

7 Verwenden Sie für die auszuführende Aufgabe geeignete Werkzeuge. – Kleine, leichte Werkzeuge verfügen nicht über die gleiche Leistung wie schwere Profi-Werkzeuge.

Verwenden Sie Werkzeuge niemals zweckentfremdet; z.B. dürfen Kreissägen nicht zum Sägen von Baumstämmen oder Ästen verwendet werden.

8 Tragen Sie geeignete Arbeitskleidung.

ragen Sie weder lose Kleidung noch Schmuck, da sich diese in den beweglichen Komponenten von Maschinen verfangen könnten.

Tragen Sie stets geeignete Sicherheitsschuhe.

Decken Sie lange Haare ab.

9 Verwenden Sie geeignete persönliche Schutzausrüstung.

Tragen Sie stets eine geeignete Schutzbrille.

Tragen Sie bei staubigen Arbeiten stets eine Atemschutzmaske.

WARNUNG! Falls keine persönliche Schutzausrüstung getragen wird, können schwerwiegende Verletzungen und Erkrankungen auftreten.

10 Verwenden Sie Staubabsaugausrüstung. – Verwenden Sie Geräte mit Staubabsauganschluss stets mit einer geeigneten Absaugvorrichtung.

11 Verwenden Sie die Anschlussleitung nicht missbräuchlich. – Ziehen Sie niemals am Kabel, um dieses aus der Steckdose zu entfernen. Halten Sie Anschlussleitungen fern von Hitze, Schmiermitteln und scharfen Kanten. Beschädigte und abgenutzte Leitungen erhöhen das Risiko von elektrischen Schlägen.

12 Fixieren Sie Ihre Werkstücke. – Verwenden Sie stets Schraubzwingen, Schraubstücke und andere Klemmvorrichtungen, um Werkstücke sicher zu fixieren. Dies ist sicherer als das Halten von Hand.

13 Nicht zu weit hinauslehnen. – Bleiben Sie standfest und halten Sie stets Ihr Gleichgewicht.

14 Führen Sie Instandhaltungsarbeiten sorgfältig durch.

Halten Sie Schneidwerkzeuge scharf. Werkzeuge mit scharfen Schneiden sind besser zu kontrollieren und verkanten sich weniger leicht.

Befolgen Sie die Anweisung zur Schmierung und zum Austausch von Zubehörteilen.

Überprüfen Sie Anschlussleitungen in regelmäßigen Abständen und lassen Sie diese bei Beschädigung oder Abnutzung von einem autorisierten Servicetechniker austauschen.

Halten Sie Griffe trocken, sauber und frei von Schmierstoffen.

WARNUNG! Viele Unfälle mit Elektrowerkzeugen sind auf unzureichende Instandhaltung zurückzuführen.

15 Trennen Sie Geräte nach dem Gebrauch vom Stromnetz. - Trennen Sie Elektrowerkzeuge stets von der Spannungsversorgung, bevor Sie Wartungsarbeiten durchführen und Zubehör abnehmen oder anbringen.

WARNUNG! Die Verwendung von Zubehör, das nicht vom Hersteller des Elektrowerkzeugs empfohlen wird, kann zu schwerwiegenden Sach- und Personenschäden führen.

16 Entfernen Sie stets alle Werkzeuge vom Gerät. – Machen Sie es sich zur Gewohnheit, vor dem Einschalten von Elektrowerkeugen zu überprüfen, dass alle beim Zubehörwechsel oder zur Justierung verwendeten Werkzeuge (z.B. Innensechskant-, Maul- und Stiftschlüssel) entfernt wurden.

17 Vermeiden Sie unbeabsichtigtes Einschalten. – Vergewissern Sie sich, dass sich der Betriebsschalter von Elektrowerkzeugen im ausgeschalteten Zustand befindet, bevor Sie das Werkzeug mit dem Stromnetz verbinden bzw. Akkus einsetzen.

WARNUNG! Ein unbeabsichtigtes Einschalten von Elektrowerkzeugen kann zu schwerwiegenden Sach- und Personenschäden führen.

18 Verwenden Sie geeignete Verlängerungsleitungen. – Falls das Elektrowerkzeug in Außenbereichen verwendet wird, muss eine speziell für Außenbereiche geeignete Verlängerungsleitung verwendet werden. Dies vermindert das Risiko von elektrischen Schlägen.

19 Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun, wenden Sie gutes Urteilsvermögen an und verwenden Sie Werkzeuge niemals, wenn Sie müde sind.

Verwenden Sie Elektrowerkzeuge niemals, wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

WARNUNG! Ein Moment der Unachtsamkeit kann zu schweren Verletzungen führen.

20 Überprüfen Sie den Zustand der Werkzeuge vor der Benutzung.

Das Werkzeug muss vor jeder Verwendung auf Beschädigungen überprüft werden. Vergewissem Sie sich, dass sich das Gerät in einem Zustand befindet, indem es seine normale Funktion sicher erfüllen kann.

Begutachten Sie bewegliche Teile auf feste Verbindung, korrekte Ausrichtung, Schäden, korrekte Montage und andere Fehlerzustände, die ihre Funktion beeinträchtigen könnten.

Beschädigte Schutzvorrichtungen und andere fehlerhafte Komponenten müssen von einem autorisierten Servicetechniker repariert oder ausgetauscht werden, außer wenn in dieser Bedienungsanleitung abweichend beschrieben.

Defekte Schalter müssen von einem autorisierten Servicetechniker ausgetauscht werden.

WARNUNG! Verwenden Sie das Gerät nicht, falls es sich nicht über den Ein-/Ausschalter einschalten und auch ausschalten lässt. Der Schalter muss zur sicheren Verwendung ausgetauscht werden.

21 Lassen Sie das Werkzeug ausschließlich von qualifizierten Technikern warten und reparieren. – Dieses Elektrowerkeug entspricht den relevanten Sicherheitsvorschriften. Reparaturen dürfen ausschließlich von autorisierten Servicetechnikern durchgeführt werden, da unsachgemäße Reparaturen eine ernstzunehmende Gefahr darstellen können.

WARNUNG! Verwenden Sie zur Instandhaltung ausschließlich identische Originalersatzteile.

WARNUNG! Eine beschädigte Anschlussleitung muss durch den Hersteller oder eine autorisierte Fachwerkstatt ausgetauscht werden.

22 Der Netzstecker des Gerätes darf ausschließlich an einer geeigneten Steckdose verwendet werden. - Der Netzstecker des Gerätes darf niemals modifiziert werden. Verwenden Sie keine Adapter mit geerdeten Elektrowerkzeugen. Dies trägt zum Schutz vor elektrischen Schlägen bei.

23 Bei der Verwendung in Außenbereichen muss das Gerät an einem Stromkreis betrieben werden, der von einem Fehlerstromschutzschalter abgesichert ist. Die Verwendung von FI-Schaltern vermindert die Gefahr elektrischer Schläge.

HINWEIS: Fehlerstromschutzschalter werden auch als FI-Schalter, FI-Schutzschalter oder RCDs bezeichnet.

WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

WARNHINWEISE: Stellen Sie vor Anschluss eines Werkzeugs an eine Stromquelle (Steckdose, Stromanschluss u.ä.) sicher, dass die Netzspannung der auf dem Typenschild des Werkzeugs angegebenen Spannung entspricht. Eine Stromquelle mit einer höheren Spannung als der für das Werkzeug spezifizierten Spannung kann zu schweren Verletzungen des Bedieners sowie Beschädigung des Werkzeugs führen. Schließen Sie das Werkzeug im Zweifelsfall nicht an. Eine niedrigere Spannung als auf dem Typenschild angegeben schadet dem Motor.

Sicherheitshinweise für Schweißarbeiten

- Schweißen verursacht toxische Dämpfe und kann den Sauerstoffgehalt im Arbeitsbereich reduzieren. Arbeiten Sie immer in einem gut belüfteten Bereich. Vermeiden Sie das Einatmen von Schweißdämpfen und verwenden Sie gegebenenfalls ein Atemschutzgerät.

- Einige Metallteile sind verzinkt oder mit Blei, Kadmium oder anderen Materialien beschichtet. Beim Schweißen durch diese Beschichtungen können extrem toxische Dämpfe entstehen. Vor dem Schweißen daher zunächst alle Beschichtungen entfernen.

- Bei Lungen-, Hals oder Augenreizung während des Schweißens die Schweißarbeiten sofort einstellen und an die frische Luft gehen.

- Schweißen erzeugt extrem starkes UV-Licht. Tragen Sie zur Vermeidung von Augenschäden immer eine zugelassene Schweißmaske. Schauen Sie unter keinen Umständen direkt in den Lichtbogen.

- Wenn sich andere Personen möglicherweise dem Arbeitsbereich nähern könnten, stellen Sie entsprechende Schutzwände auf, damit sie vor Licht/Blendung geschützt werden.

• Tragen Sie zur Vermeidung von Hautschäden immer eine geeignete feuerfeste, langärmelige Jacke sowie hitzebeständige Schutzhandschuhe und Mütze. Den Körper stets gut bedeckt halten.
• Entfernen Sie entzündliche Materialien (z.B. Feuerzeuge, Streichhölzer) immer vor dem Schweißen aus der Kleidung.
• Halten Sie während des Schweißens immer einen Feuerlöscher griffbereit. Funken und versehentlicher Kontakt können Brände auslösen.
• Schweißen Sie nur dann, wenn alle Werkstücke und der Arbeitsbereich trocken sind.
• Keine verschlossenen Behälter (z.B. Kraftstofflanks, Lufttanks, Ölfässer) schweißen. Die durch die Schweißarbeit erzeugte Hitze kann dazu führen, dass verschlossene Behälter ohne Vorwarnung bersten.
• Achten Sie auf übertragene Wärme. Metallteile können die Wärme vom Arbeitsbereich ableiten und brennbare Materialien entzünden.
• Bedenken Sie stets, dass geschweißte Teile nach der Bearbeitung noch einige Zeit heiß bleiben. Die Teile vor der Handhabung, oder bevor diese unbeaufsichtigt gelassen werden, völlig abkühlen lassen.
• Niemals in Gegenwart entzündlicher Gase, Flüssigkeiten oder Staub schweißen.
• Stellen Sie immer sicher, dass eine verantwortungsbewusste Person in der Nähe ist, die vor Feuer warnen und im Notfall Hilfe rufen kann.
• Die Verwendung von Schweißgeräten erzeugt sehr starke magnetische Felder. Diese könnten den Betrieb empfindlicher Elektronikreinrichtungen beeinträchtigen. Träger von Herzschrittmachern sollten sich vor Gebrauch eines Schweißgeräts von einem Arzt beraten lassen.
• Die Stromzufuhr nicht überlasten. Vergewissern Sie sich, dass Ihre Netzstromversorgung die erforderliche Stromleistung sicher bereitstellen kann.

Geräteübersicht

1. Elektrodenklemme

2. Offnungshebel (Elektrodenklemme)

3. Elektrodenhalter

4. Stromregler

5. Thermöüberlastungsanzeige

6. Maltegriff

7. Strom-Messskala

8. Stromstärkenanzeige

9. Schweißnahtanzeige

10. Ein-/Ausschalter

11. Masseklemme

12. Schweißschild

13. Montagevorrichtung für den Schildgriff

14. Schweißschildgriff

15. Rändelschrauben

Zubehör (nicht abgebildet):

• 1 Drahtbürste

• 1 Schlackenhammer

Bestimmungsgemäße Anwendung

Netzbetriebenes Lichtbogenschweißgerät mit justierbarer Stromversorgung. Nur für leichte Schweißarbeiten geeignet.

Auspacken des Gerätes

Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.

Vergewissem Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

WARNING! Trennen Sie das Schweißgerät stets vom Stromnetz und lassen Sie es vollständig abkühlen, bevor Sie Teile anbringen oder ersetzen.

WARNUNG! Halten Sie während des Schweißens immer einen geeigneten Feuerlöscher griffbereit.

Schweißschild zusammenssetzen

1. Führen Sie den Schweißschildgriff (14) vorsichtig in die Montagevorrichtung (13) ein und befestigen Sie ihn mit den Rändelschrauben (15).
2. Falten Sie die Seiten des Gesichtsschutzes (12) nach hinten und drücken Sie diese fest.
3. Entfernen Sie vorsichtig den Schutzfilm von der Sichtscheibe. Achten Sie dabei darauf, dass Sie die Scheibe nicht verkratzen.

Anschluss an die Stromversorgung

• Schließen Sie dieses Schweißgerät ausschließlich an ein Stromnetz an, das die erforderliche Spannung bereitstellen kann.
• Prüfen Sie beim Anschluss an einen Generator zunächst die technischen Daten des Generators.

Elektrodenwahl

• Um ein hochwertiges Schweißergebnis zu erzielen, muss die richtige Elektrodenart verwendet werden. Schweißelektroden sind in verschiedensten Stärken und aus unterschiedlichen Materialien und Umhüllungen erhältlich.
• Für die Wahl der benötigten Elektrode verweisen wir auf die obige Spezifizierungstabelle sowie die Angaben des Elektrodenherstellers.

Bedienungsanleitung

WARNING! Tragen Sie stets für die auszuführende Aufgabe geeignete persönliche Schutzausrüstung. Für den Betrieb dieses Gerätes sind Schweißmaske, Schutzhandschuhe, Hitzeschutzkleidung und gegebenenfalls eine Atemschutzmaske erforderlich.

WARNUNG! Überprüfen Sie Ihr Gerät stets auf Schäden und Verschleiß. Richten Sie dabei besondere Aufmerksamkeit auf Leitungen und Kabel. Sollten Sie Mängel feststellen, verwenden Sie das Gerät nicht!

Hinweis: Vergewissern Sie sich, dass sämtliche Gehäuseteile und Abdeckungen ordnungsgemäß geschlossen und verriegelt sind.

Hinweis: Stellen Sie das Schweißgerät so auf, dass es während des Betriebs nicht verrutschen oder umfallen kann. Sorgen Sie dafür, dass der Raum um das Schweißgerät mit einem Abstand von mindestens 50 cm freigehalten wird, um angemessene Belüftung zu gewährleisten.

Gerät einstellen

• Um ein hochwertiges Schweißergebnis zu erzielen, muss der Stromregler (4) richtig eingestellt sein.
• Drehen Sie den Stromregler im Uhrzeigersinn, um den Schweißstrom zu erhöhen. Wenn Sie den Stromregler entgegen dem Uhrzeigersinn drehen, wird der Schweißstrom verringert.
• Die gewählte Stromstärke lässt sich an der Strom-Messskala (7) ablesen, die durch die Stromstärkenanzeige (8) angezeigt wird.
• Beachten Sie bei der Wahl der Stromstärke die Schweißnahtanzeige (9). Andere Faktoren wie zum Beispiel die zu schweißende Größe und die Materialdichte müssen ebenso berücksichtigt werden.

Einschaltdauer

• Dieses Gerät ist nicht zum Dauerschweißen vorgesehen. Ein zu langer Schweißbetrieb würde Überhitzung verursachen und Bauteile im Geräteinneren beschädigen.
• Dieses Gerät verfügt über einen Thermöüberlastschutz. Bei einer Überlastung oder einem zu langen Gebrauch des Geräts über die Einschaltdauer hinaus schaltet es sich selbsttätig ab.
• Die Einschaltdauer (siehe technische Daten) legt in zehnminütigen Abständen fest, wie viele Minuten lang mit dem Gerät geschweißt werden kann.
• Bei einer Einschaltdauer von 30 % darf das Gerät 3 Minuten lang zum Schweißen eingesetzt werden und muss anschließend 7 Minuten lang abkühlen.
• Bei einer Überschreitung der Einschaltdauer schaltet sich das Gerät selbsttätig ab.
• Um eine maximale Einschaltdauer zu erzielen, sollte das Gerät mit geringeren Stromeinstellungen bei guter Belüftung eingesetzt werden.
• Wenn die maximale Einschaltdauer erreicht ist, erleuchtet die Thermoüberlastungsanzeige (5) und das Gerät schaltet sich selbsttätig ab. Das Licht schaltet sich aus, wenn sich das Schweißgerät genügend abgekühlt hat und wieder benutzt werden kann.
• Zur Vorsorge empfehlen wir, die Maschine weitere 3 Minuten abkühlen zu lassen, nachdem sich die Thermoüberlastungsanzeige ausgeschaltet hat, um sicherzugehen, dass die Maschine die erforderliche Kühltemperatur erreicht hat.

Vorbereitung auf das Schweißen

• Sorgen Sie dafür, dass die zu schweißenden Teile sauber und frei von Rost, Lack und anderen Oberflächenbeschichtungen sind.
• Alle Teile müssen fest abgestützt sein und es sollte eine etwa 1 mm breite Lücke an der Stelle verlaufen, an der die Schweißnaht entstehen soll.
• Vergewissem Sie sich, dass sich keine brennbaren Materialien in der Nähe des Arbeitsbereichs befinden.
• Befestigen Sie die Masseklemme (11) an einem gereinigten Bereich an einem der zu schweißenden Teile, und zwar so nah wie möglich an der Stelle, wo die Schweißnaht entstehen soll.

Hinweis: Eine verbesserte Verbindung zwischen Masseklemme und dem zu schweißenden Material kann dadurch erreicht werden, indem Sie ein wenig Kupferdraht, dessen Isolierung entfernt wurde, um die Zähne der Klemme wickeln.

• Drücken Sie zum Öffnen der Backen den Öffnungshebel (2), setzen Sie eine Elektrode zwischen die Backen in den Elektrodenhalter (3) und geben den Griff frei. Die Elektrode sollte nun fest eingespannt sein, wobei die Klammer nicht den beschichteten, sondern nur den unbeschichteten Metallteil berühren darf.
• Stellen Sie sicher, dass sich eine verantwortungsvolle Person und ein funktionstüchtiger Feuerlöscher in der Nähe befinden.
  • Schließen Sie das Gerät ans Stromnetz an.

Ein- und Ausschalten

• Das Gerät wird eingeschaltet, indem Sie den Ein-/Ausschalter (10) auf I stellen.
• Um das Schweißgerät auszuschalten, stellen Sie den Ein-/Ausschalter zurück auf O.

Schweißen

WARNHINWEIS: Die korrekte Benutzung eines Schweißgerätes ist eine technische Fertigkeit. Ein falsch verwendetes Schweißgerät kann außerst gefährlich sein. Die nachfolgenden Informationen sind lediglich als allgemeine Hinweise zu verstehen. Wenn Sie sich in irgendeiner Weise unsicher bezüglich der sicheren Verwendung dieses Geräts sein sollten, benutzen Sie es nicht!

1. Stellen Sie den Netzschalter (10) auf I.
2. Halten Sie den Elektrodenhalter (3) in einer Hand und den Schweißschild (12) in der anderen.
3. Bringen Sie die Elektrode in einen Winkel von etwa 80° zur Oberfläche. Die Spitze muss dabei ca. 3 cm vom Metall entfernt sein.
4. Halten Sie den Schweißschild (12) vor Ihr Gesicht und klapfen Sie die Elektrode gegen das Metall.
5. Ein Lichtbogen sollte zwischen dem Metall und der Spitze zünden. Versuchen Sie, die Elektrodenspitze in einer Entfernung vom Metall zu halten, die der Elektrodenstärke entspricht. Halten Sie den Lichtbogen etwa 1-2 Sekunden aufrecht und führen Sie die Elektrode dann weg.
6. Lassen Sie die Schweißstelle etwas abkühlen und entfernen Sie den Schweißschild vor Ihrem Gesicht. Wenn die Einstellungen richtig waren, sollte sich nun ein runder, geschweißter Punkt gebildet haben.
7. Wenn die Schweißstelle das Metall nicht vollständig durchdrungen hat, müssen Sie die Stromzufuhr mit dem Stromregler erhöhen. Wenn ein Loch im Metall entstanden ist, muss die Stromzufuhr verringert worden.
8. Machen Sie probeweise einige Schweißpunkte, bis Sie im Umgang mit dem Gerät und mit der Wahl der Einstellungen sicher sind.
9. Halten Sie den Lichtbogen länger aufrecht und führen Sie die Elektrode gleichzeitig langsam vorwärts, um eine Schweißnaht zu schweißen. Die Geschwindigkeit, mit der die Elektrode bewegt wird, ist für ein gutes Ergebnis ausschlaggebend.
10. Wenn das Gerät richtig eingestellt ist, sollte der Lichtbogen beständig sein und ein knisterndes Geräusch erzeugen. Berücksichtigen Sie, dass Sie den Elektrodenhalter mit zunehmender Elektrodenabnutzung stetig näher an das Metall führen müssen.
11. Entfernen Sie, wenn die Anwendung beendet ist, Überschuss und Spritzer mit dem Schlackenhammer und der Drahtbürste. Schweißen Sie nur auf bereits bestehenden Schweißpunkten, wenn diese gründlich gereinigt sind.
12. Saubere, hochwertige Schweißergebnisse zu erzielen ist eine Fertigkeit, die über längere Zeit erlernt werden muss. Übung und gute Vorbereitung führen schließlich zu zulriedenstellenden Schweißergebnissen.

Zubehör

Eine Reihe von Verbrauchsartikeln und Zubehör, darunter Schweißhelme, Schlackenhammer, Schweißerschürzen und Schweißerhandschuhe, sind über Ihren Silverline-Fachhändler erhältlich. Ersatzteile können Sie unter toolsparesonline.com beziehen.

Instandhaltung

WARNING! Trennen Sie das Schweißgerät stets vom Stromnetz und lassen Sie es vollständig abkühlen, bevor Sie Wartungsarbeiten vornehmen oder das Gerät reinigen.

Allgemeine Überprüfung

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

Reinigung

• Halten Sie Ihr Gerät stets sauber. Durch Staub und Schmutz verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt.
• Säubern Sie das Gerätegehäuse mit einem milden Reinigungsmittel und einem feuchten Lappen. Benutzen Sie keinen Alkohol, Benzin oder andere scharle Reinigungsmittel.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln.

Lagerung

- Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: silverlinetools.com/en-GB/Support

Postanschrift:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ

Großbritannien

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

EG-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline

Erklärt hiermit Folgendes:

Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft.

Produktkennung: 677293

Produktbezeichnung: Elektrodenschweißgerät, 100 A

Entspricht den folgenden Richtlinien und Normen:

• Niederspannungsrichtlinie 2006/95/EG

• EMV-Richtlinie 2004/108/EG

• RoHS-Richtlinie 2011/65/EU

• EN 60974-6: 2011

• EN 60974-1:2005

• EN 60974-10:2007

Benannte Stelle: TÜV Rheinland

Techn. Unterlagen bei: Silverline

Datum: 28.08.2015

Unterzeichnet von:

Mr. Darrell Morris,

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059. Eingetragene Anschrift:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Großbritannien

Introducción

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
