BEDIENUNGSANLEITUNG PCES 1109 PROFICOOK

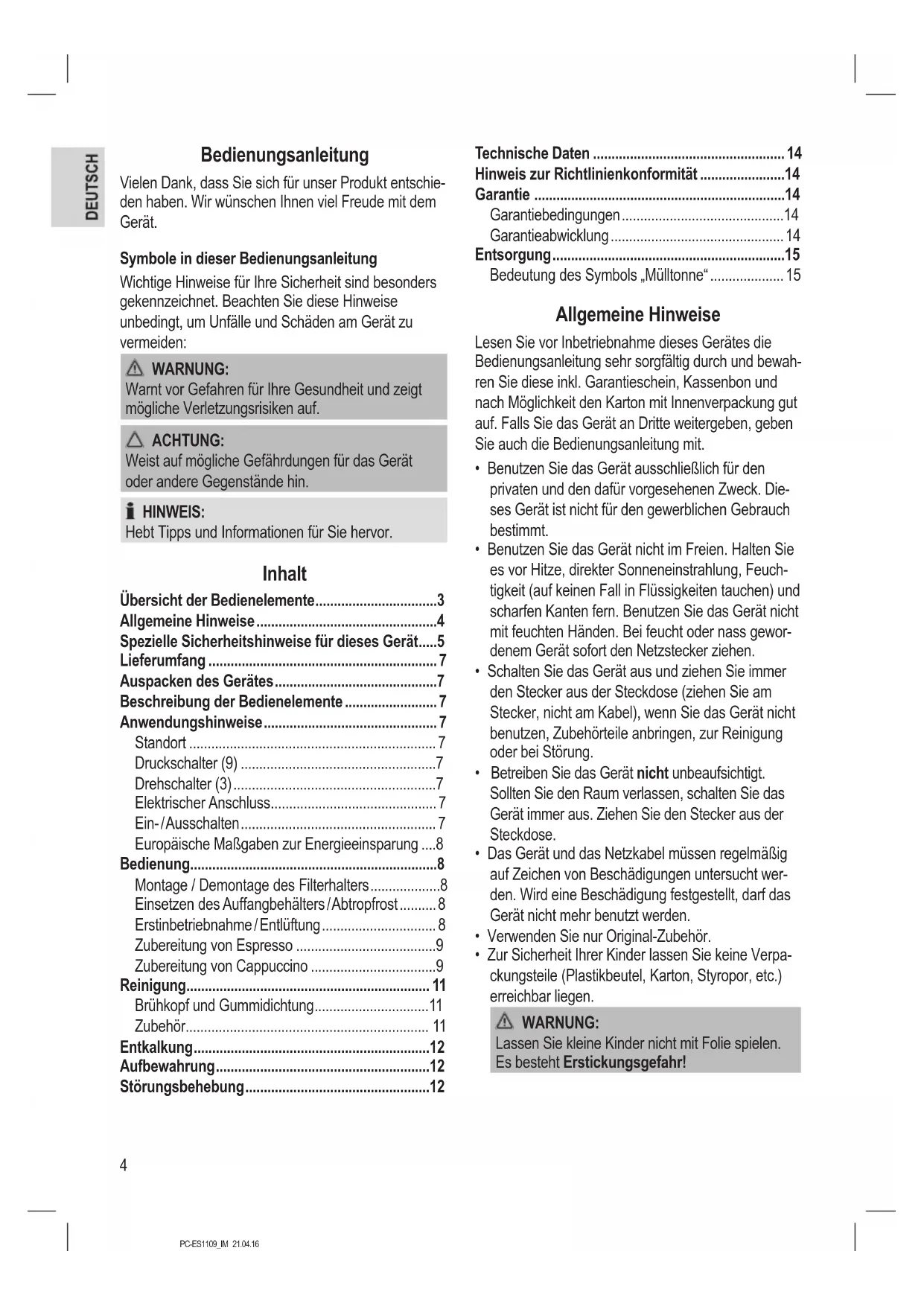

• PC-ES1109_IM 21.04.164 PC-ES1109_IM 21.04.16 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschie- den haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3
• Allgemeine Hinweise p. 4
• Spezielle Sicherheitshinweise für dieses Gerät p. 5
• Lieferumfang p. 7
• Auspacken des Gerätes p. 7
• Beschreibung der Bedienelemente p. 7
• Anwendungshinweise p. 7
• Standort p. 7
• Druckschalter (9) p. 7
• Drehschalter (3) p. 7
• Elektrischer Anschluss p. 7
• Ein- / Ausschalten p. 7
• Europäische Maßgaben zur Energieeinsparung p. 8
• Bedienung p. 8
• Montage / Demontage des Filterhalters p. 8
• Einsetzen des Auffangbehälters / Abtropfrost p. 8
• Erstinbetriebnahme / Entlüftung p. 8
• Zubereitung von Espresso p. 9
• Zubereitung von Cappuccino p. 9
• Reinigung p. 11
• Brühkopf und Gummidichtung p. 11
• Zubehör p. 11
• Entkalkung p. 12
• Aufbewahrung p. 12
• Störungsbehebung p. 12
• Technische Daten p. 14
• Hinweis zur Richtlinienkonformität p. 14
• Garantie p. 14
• Garantiebedingungen p. 14
• Garantieabwicklung p. 14
• Entsorgung p. 15
• Bedeutung des Symbols „Mülltonne“ Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewah- ren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. p. 15

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Die- ses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuch- tigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewor- denem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht wer- den. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpa- ckungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!5 PC-ES1109_IM 21.04.16 Spezielle Sicherheitshinweise für dieses Gerät WARNUNG: Verbrennungsgefahr! Der Brühkopf, der Filterhalter, die Dampfdüse und die Tassenablage werden bei Betrieb sehr heiß.

• Fassen Sie den Filterhalter nur am Griff an.

• Berühren Sie nicht den Brühkopf, die Dampfdüse und die Tassenab- lage! Lassen Sie diese Teile vor der Reinigung abkühlen.

• Richten Sie den Dampfstrahl niemals auf sich oder andere. Stellen Sie ein Gefäß unter die Dampfdüse (4). WARNUNG: Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen. Es be- steht die Gefahr eines elektrischen Schlags. ACHTUNG:

• Füllen Sie den Wassertank (2) nur mit kaltem Wasser.

• Verwenden Sie ausschließlich Trinkwasser. Auf gar keinen Fall mit Kohlensäure versetztes Wasser verwenden (Sprudelwasser).

• Achten Sie darauf, dass der Filterhalter (15) im Betrieb korrekt und sicher geschlossen ist, da dieses Gerät unter Druck arbeitet.

• Betreiben Sie das Gerät nur auf einer ebenen Arbeitsäche.

• Benutzen Sie das Gerät nur, wenn Wasser im Wasserbehälter ein- gefüllt ist.

• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus re- sultierenden Gefahren verstanden haben.

• Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.6 PC-ES1109_IM 21.04.16

• Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.

• Kinder dürfen nicht mit dem Gerät spielen.

• Geräte können von Personen mit reduzierten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt wer- den,um Gefährdungen zu vermeiden.

• Dieses Gerät dient zum Zubereiten von Espresso und Cappuccino.

• Benutzen Sie das Gerät nur in trockenen Innenräumen. Es ist für den Gebrauch im Haushalt und ähnlichen Anwendungsbereichen vorgesehen wie z. B. - in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen. Es ist nicht für die Anwendung in landwirtschaftlichen Anwesen oder Frühstückspensionen oder von Gästen in Hotels, Motels und anderen Wohneinrichtungen bestimmt. ACHTUNG: Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Wasser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ dazu geben.7 PC-ES1109_IM 21.04.16 Lieferumfang 1 Espressoautomat 1 abnehmbarer Wassertank 1 aufgeschraubte Dampfdüse 1 Filterhalter 1 1-Tassen-Filtereinsatz 1 2-Tassen-Filtereinsatz 1 Abtropfrost 1 Auffangbehälter für Restwasser 1 Messlöffel / Stampfer Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie

Folien, Füllmaterial, Kabelhalter und Kartonverpa- ckung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder

Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück. HINWEIS: Am Gerät können sich noch Staub oder Produktions- reste benden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern. Beschreibung der Bedienelemente Abbildung A 1 Tankdeckel 2 Abnehmbarer Wassertank 3 Drehschalter 4 Dampfrohr mit aufgeschraubter Dampfdüse 5 Fach für Auffangbehälter 6 Auffangbehälter für Restwasser 7 Abtropfrost 8 Kontrollleuchte Heizung (grün) 9 Druckschalter (Espresso / Dampf) 10 Ein- / Austaste (ON / OFF) 11 Betriebskontrollleuchte (rot) 12 Wärmeplatte / Tassenablage 13 Filtereinsatz für 1 Tasse 14 Filtereinsatz für 2 Tassen 15 Filterhalter 16 Filtersicherung 17 Messlöffel / Stampfer (1 Teil, 2 Funktionen) Anwendungshinweise Standort

• Stellen Sie das Gerät auf eine ebene und rutschfes- te Fläche.

• Betreiben Sie das Gerät wegen der aufsteigenden Hitze und der Dämpfe nicht unter Hängeschränken.

• Stellen Sie das Gerät nicht direkt neben einem Gas- oder Elektroherd oder einer anderen Wärmequelle auf. Druckschalter (9) Bei diesem Bedienelement handelt es sich um einen Druckschalter, der ein- oder ausgerastet folgende Funktionen erfüllen: Druckschalter Ausgerastet Eingerastet

(Espresso) (Dampf) Drehschalter (3) Links Mitte Rechts Espresso brühen Aus Dampf Elektrischer Anschluss

1. Bevor Sie den Netzstecker in die Steckdose

stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes über- einstimmt. Die Angaben dazu nden Sie auf dem Typenschild.

2. Prüfen Sie die Schalterstellungen! Der Druckschal-

ter muss ausgerastet sein und der Drehschal- ter auf der mittleren Position stehen.

3. Schließen Sie das Gerät nur an eine vorschriftsmä-

ßig installierte Schutzkontaktsteckdose an. Ein- / Ausschalten

• Um das Gerät einzuschalten, drücken Sie einmal kurz die Ein- / Austaste (10). Die Betriebskontroll- leuchte (11) leuchtet. Das Gerät beginnt mit dem Heizvorgang. Die Wärmplatte (12) wird warm.

• Die Kontrollleuchte (8) leuchtet auf, wenn die nötige Brühtemperatur erreicht ist. HINWEIS: Während des Betriebs schaltet sich die Kontroll- leuchte (8) aus und an. Dies ist normal und zeigt an, dass die Temperatur thermostatisch kontrol- liert und beibehalten wird.8 PC-ES1109_IM 21.04.16

• Um das Gerät auszuschalten, halten Sie die Ein- / Austaste (10) 4 Sekunden lang gedrückt. Ziehen Sie anschließend den Netzstecker aus der Steckdose. Europäische Maßgaben zur Energieeinsparung HINWEIS: Die europäische Richtlinie 2009/125/EG (Ökodesign) bündelt Maßnahmen zur Energieersparnis. Für Kaffeeautomaten gilt: Die Warmhaltephase wird auf maximal 30 Minuten begrenzt. Das Gerät schaltet sich anschließend automatisch aus. Sie protieren von der erhöhten Sicherheit und einem geringeren Stromverbrauch. Bedienung WARNUNG: Wichtig! Prüfen Sie vor jedem Betrieb die Schalterstellungen! Der Druckschalter muss ausgerastet sein und der Drehschalter auf Position stehen, bevor Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen! Montage / Demontage des Filterhalters

• Um den Filterhalter am Brühkopf zu montieren, hal- ten Sie ihn mit dem Griff am linken Rand des Gerä- tes (siehe Abb. B auf Seite 3). Führen Sie die drei Führungsnasen in die Aussparungen am Brühkopf. Ziehen Sie den Filterhalter am Griff nach rechts bis zur Mitte des Gerätes. Achten Sie darauf, dass der Filterhalter fest im Brühkopf sitzt.

• Um den Filterhalter vom Brühkopf zu lösen, ziehen Sie ihn nach links. WARNUNG: Verbrennungsgefahr! Nach dem Brühvorgang sind die Metallteile am Filterhalter und der Filtereinsatz heiß. Einsetzen des Auffangbehälters / Abtropfrost

• Schieben Sie den Auffangbehälter für das Restwas- ser (6) in das Fach (5) ein.

• Legen Sie den Abtropfrost (7) als Abdeckung auf das Fach. Erstinbetriebnahme / Entlüftung ACHTUNG: Insbesondere vor dem Erstbetrieb bzw. wenn Sie das Gerät längere Zeit nicht benutzt haben, muss eine Entlüftung des Gerätes durchgeführt werden. Verwenden Sie bei diesem Vorgang kein Kaffee- mehl!

1. Achten Sie darauf, dass der Auffangbehälter (6)

und der Abtropfrost (7) eingesetzt sind.

2. Füllen Sie den Wassertank mit sauberen, frischen

Wasser bis zur MAX- Marke. Schließen Sie den Deckel.

3. Setzen Sie den Filterhalter (15) ein.

4. Um das Gerät einzuschalten, drücken Sie einmal

kurz die Ein- / Austaste (10). Die Betriebskontroll- leuchte (11) leuchtet. Das Gerät beginnt mit dem Heizvorgang. Die Wärmplatte (12) wird warm.

5. Stellen Sie ein geeignetes Gefäß (hitzebeständig /

ca. 500 ml) unter den Brühkopf.

6. Achten Sie darauf, dass der Druckschalter ausge-

rastet ist (Position

7. Stellen Sie den Drehschalter auf Position , um

die Pumpe einzuschalten. Es beginnt ein Wasser- durchlauf. Lassen Sie 2-3 Tassen durchlaufen. Um das Gefäß zwischenzeitlich zu entleeren, schalten Sie die Pumpe aus. Stellen Sie den Drehschalter dafür auf Position .

8. Schwenken Sie das Dampfrohr nach oben. Achten

Sie darauf, dass die Dampfdüse aufgeschraubt ist.

9. Entleeren Sie das Gefäß und stellen Sie dieses

unter die Dampfdüse.

10. Achten Sie darauf, dass der Druckschalter einge-

rastet ist (Position ). HINWEIS: Wenn Sie den Druckschalter einrasten, müssen Sie ggf. warten, bis sich die Kontrollleuchte (8) erneut einschaltet.

WARNUNG: Verbrühungsgefahr! Es tritt heißer Dampf aus der Dampfdüse. Um Dampf zu erzeugen stellen Sie den Dreh- schalter auf Position . Erzeugen Sie für ca. 5 Sekunden Dampf, sodass die Dampfdüse von innen gereinigt ist.

12. Stellen Sie den Drehschalter auf Position (aus).9

PC-ES1109_IM 21.04.16 WARNUNG: Verbrennungsgefahr!

• Wenn Sie die Dampfdüse nach dem Dampf- vorgang bewegen, fassen Sie diese immer an der schwarzen, geriffelten Fläche an!

• Das Wasser im Gefäß ist heiß.

13. Das Gerät ist nun entlüftet und betriebsbereit.

Zubereitung von Espresso ACHTUNG: Brühen Sie keinen Espresso solange noch Druck im Gerät aufgebaut ist (z. B. wenn zuvor Milch aufgeschäumt wurde). Bei zu viel Druck im Gerät tritt Espresso am Rand des Brühkopfes aus. Die Gummidichtung im Brühkopf verschleißt schneller.

1. Schalten Sie das Gerät ein. Die Betriebskontroll-

leuchte (11) leuchtet. Das Gerät beginnt mit dem Heizvorgang. Die Wärmplatte (12) wird warm. HINWEIS:

• Nutzen Sie die Wärmplatte zum Vorwärmen Ihrer Tasse(n).

• Möchten Sie die Tasse(n) schneller vorwär- men, spülen Sie sie mit heißem Wasser aus.

2. Achten Sie darauf, dass der Auffangbehälter (6)

und der Abtropfrost (7) eingesetzt sind.

3. Füllen Sie die gewünschte Menge sauberes,

frisches Wasser in den Wassertank. Der Wasser- pegel muss zwischen der MIN- und der MAX-Mar- kierung liegen. Schließen Sie den Deckel.

4. Sollten Sie zuvor Milch aufgeschäumt haben,

lassen Sie den Druck aus dem Gerät vollständig ab: 4.1. Achten Sie darauf, dass der Druckschalter ausgerastet ist (Position ) und der Dreh- schalter auf Position steht. 4.2. Stellen Sie ein geeignetes Gefäß unter die Dampfdüse. 4.3. Stellen Sie den Drehschalter solange auf Position , bis kein Dampf mehr kommt. 4.4. Stellen Sie den Drehschalter zurück auf Position .

5. Wählen Sie einen Filtereinsatz (13 / 14) aus. Setzen

Sie ihn in den Filterhalter. Achten Sie darauf, dass die Filtersicherung nicht hochgeklappt ist.

6. Füllen Sie Espressomehl in den Filtereinsatz. Sie

können den mitgelieferten Messlöffel (17) zur Hilfe nehmen. Beachten Sie die MAX-Markierung im Filtereinsatz. Verteilen Sie das Kaffeemehl gleich- mäßig und drücken Sie es mit dem Stampfer (17) leicht an. Säubern Sie den Rand des Filterhalters.

7. Montieren Sie den Filterhalter am Brühkopf. Achten

Sie darauf, dass der Filterhalter fest im Brühkopf sitzt.

8. Wenn die Kontrollleuchte (8) leuchtet, ist die nötige

Brühtemperatur erreicht. Stellen Sie Ihre vorge- wärmte(n) Tasse(n) unter den Brühkopf genau auf die zwei Löcher, die Sie in dem Abtropfrost sehen.

9. Achten Sie darauf, dass der Druckschalter

ausgerastet ist (Position ). Stellen Sie den Drehschalter auf Position . Das heiße Wasser wird durch den Filter gepresst. HINWEIS: Dieser Vorgang endet nicht automatisch!

10. Haben Sie die gewünschte Menge Espresso in

Ihrer (Ihren) Tasse(n), stoppen Sie den Brühvor- gang, indem Sie die Pumpe ausschalten: Stellen Sie den Drehschalter auf Position

11. Entnehmen Sie die Tasse(n).

HINWEIS: Entfernen Sie den Filterhalter nach jeder Zubereitung von Espresso. So verlängern Sie die Lebensdauer der Gummidichtung im Brühkopf.

12. Lösen Sie den Filterhalter vom Brühkopf.

13. Um eine weitere Tasse Espresso zu brühen, müs-

sen Sie den Filtereinsatz entleeren und neu füllen: WARNUNG: Die Metallteile am Filterhalter und der Filterein- satz sind heiß. a) Klappen Sie die Filtersicherung (16) nach oben. Drücken Sie die Filtersicherung mit dem Daumen an den Filtereinsatz, während Sie den Filterhalter herum drehen (siehe nebenstehende Abb.). b) Klopfen Sie den Kaffeesatz aus dem Filterein- satz. Nehmen Sie bei Bedarf einen Löffel zur Hilfe. Spülen Sie Reste des Kaffeesatzes mit heißem Wasser aus.

14. Um die nächste(n) Tasse(n) Espresso zuzuberei-

ten, gehen Sie vor wie oben beschrieben. Zubereitung von Cappuccino Ein Cappuccino besteht in der Regel aus einem Drittel Kaffee, einem Drittel heißer Milch und einem Drittel geschäumter Milch.10 PC-ES1109_IM 21.04.16 Der Milchschaum sollte nicht so fest sein, dass man ihn mit dem Löffel formen kann. Er sollte vielmehr cremig sein, ähnlich nicht ganz fest geschlagener Sahne, also eine dicküssige Konsistenz. Für die Zubereitung benötigen Sie zusätzlich

• eine größere, bauchige Tasse (ca. 180 ml), in der Sie den Espresso zubereiten,

• ein kleines Aufschäumkännchen mit ausgeprägtem Ausguss (z.B. 0,3 ℓ),

• ein beliebiges, kleines, hitzebeständiges Gefäß,

• kalte Milch mit einem Fettgehalt von mindestens 3,5 % Fett. ACHTUNG: Beachten Sie die Reihenfolge!

2. Milch aufschäumen.

Um Cappuccino zuzubereiten, gehen Sie vor, wie unter „Zubereitung von Espresso“ beschrieben. Zum Aufschäumen der benötigten Milch gehen Sie bitte wie folgt vor: WARNUNG: Verbrühungsgefahr! Austretender heißer Dampf kann zu Verletzungen führen. Während des Heizvorgangs kann für kurze Zeit heißer Dampf / heißes Wasser aus dem Brüh- kopf und / oder aus der Dampfdüse austreten!

• Stellen Sie sicher, dass der Drehschalter vor dem Einschalten der Dampffunktion auf Position steht.

• Richten Sie den Dampfstrahl niemals auf Perso- nen.

• Stellen Sie immer ein Gefäß unter die Dampfdü- se (4).

1. Stellen Sie sicher, dass die Dampfdüse aufge-

2. Stellen Sie ein hitzebeständiges Gefäß unter die

3. Füllen Sie das Kännchen zur Hälfte mit kalter

4. Achten Sie darauf, dass der Druckschalter

eingerastet ist (Position ). Warten Sie, bis die Kontrollleuchte (8) aueuchtet.

5. Stellen Sie den Drehschalter vor jedem Aufschäu-

men kurz nach rechts auf Position , um das angesammelte Kondenswasser abzulassen. Tritt nur noch Dampf aus, ist das Gerät bereit zum Aufschäumen.

6. Stellen Sie Ihr gefülltes Milchkännchen unter die

7. Heben Sie das Kännchen an, dass die Dampfdüse

knapp unter der Oberäche der Milch eingetaucht ist. HINWEIS: Halten Sie die Dampfdüse nicht in die Mitte des Kännchens sondern an den inneren Rand. Diese Stellung ist wichtig, damit die Milch beim Schäu- men in eine Wirbelbewegung versetzt wird. Wir empfehlen, den Ausguss der Kanne als Führung für die Dampfdüse zu benutzen.

8. Stellen Sie den Drehschalter auf Position

Bewegen Sie das Kännchen leicht auf und nieder. Hat die Milch das gewünschte Volumen erreicht (ca. 50 %), stellen Sie den Drehschalter auf Position . HINWEIS:

• Wollen Sie die Milch weiter erhitzen, führen Sie die Dampfdüse während der Dampferzeugung bis zum Boden des Gefäßes. Achten Sie dar- auf, dass die Milch nicht kocht. Dadurch würde der Schaum zerfallen.

• Erlischt die Kontrollleuchte (8) während der Dampferzeugung, ist das Wasser nicht mehr heiß genug. Stellen Sie den Drehschalter auf Position . Warten Sie, bis die Kontrollleuchte (8) wieder aueuchtet. Dann können Sie erneut Milch aufschäumen.

9. Nach dem Schäumen kann das Kännchen kurz

auf die Tischplatte geschlagen werden (als würde man es unsanft abstellen), um die letzten groben Luftbläschen zu beseitigen. Schwenken Sie das Kännchen mit leichten Drehbewegungen. Das hilft, um den Schaum nach dem Schlagen wieder ein wenig zu vermischen. Lassen Sie nun keine Zeit mehr vergehen. Gießen Sie den Milchschaum sofort in den Espresso.

10. Während Sie das Kännchen mit leichten Dreh-

bewegungen schwenken, gießen Sie die aufge- schäumte Milch langsam in den Espresso. HINWEIS:

• Mit ein paar geschickten Bewegungen können Sie Muster in den Schaum zeichnen.

• Je nach Geschmack können Sie Kakaopulver oder Zimt auf den Schaum streuen.

11. WICHTIG: Reinigen Sie die Dampfdüse sofort

nach jedem Schäumen! Denn beim Schließen des Drehschalters entsteht in Sekundenbruchteilen ein Unterdruck, sodass etwas Milch in die Dampfdüse11 PC-ES1109_IM 21.04.16 angesogen wird. Stellen Sie Ihr hitzebeständiges Gefäß unter die Dampfdüse. Stellen Sie den Dreh- schalter noch einmal kurz für einen Dampfstoß auf Position , damit die Milchreste aus der Dampfdüse gespült werden. Wischen Sie die Dampfdüse mit einem feuchten Tuch ab.

12. Sie schalten die Dampffunktion aus, indem Sie den

Druckschalter ausrasten (Position

• Ziehen Sie vor der Reinigung immer den Netzstecker und warten Sie, bis das Gerät abgekühlt ist.

• Tauchen Sie das Gerät nicht in Wasser. Es könnte zu einem elekt- rischen Schlag oder Brand führen.

• Die Dampfdüse ist unmittelbar nach der Benutzung heiß! ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Die Außenseite des Gerätes reinigen Sie nach Bedarf mit einem leicht feuchten Tuch – ohne Zusatzmittel. Brühkopf und Gummidichtung Wischen Sie den Brühkopf und die Gummidichtung mit einem feuchten Tuch ab. Feuchten Sie eine weiche Nylonbürste vorher an, um hartnäckige Verschmut- zung zu beseitigen. Trocknen Sie mit einem trockenen Tuch nach. Zubehör Filterhalter, Filtereinsätze, Abtropfrost, Auffangbehälter, Messlöffel, Wassertank und Dampfdüse können Sie in einem warmen Spülbad reinigen. Bei Bedarf können Sie eine feine, weiche Nylonbürste benutzen. Spülen Sie mit klarem Wasser nach. Trocknen Sie die Teile mit einem weichen Tuch. ACHTUNG: Diese Teile sind nicht zur Reinigung in der Spülma- schine geeignet. Unter Einwirkung von Hitze und scharfen Reinigern könnten sie sich verziehen oder verfärben. Wassertank

1. Um den Wassertank zu entnehmen, öffnen Sie den

Deckel. Ziehen Sie ihn mit beiden Händen nach oben heraus. Setzen Sie ihn nach dem Reinigen und Trocknen wieder ein. HINWEIS: Am Wassertank benden sich zwei Haken.

2. Haken Sie den Wassertank in die beiden Ösen am

3. Drücken Sie den Wassertank leicht nach unten,

damit sich das Ventil öffnet. Dampfdüse Reinigen Sie das Dampfrohr und die aufgeschraubte Dampfdüse sofort nach jeder Zubereitung von Milch- schaum. Wenn Milchreste erst angetrocknet sind, erschwert dies die Reinigung.

1. Drehen Sie die Dampfdüse ab. Lassen Sie diese

einige Zeit im warmen Spülbad liegen. So lösen sich die Milchreste besser.

2. Das Dampfrohr am Gerät wischen Sie mit einem

feuchten Tuch ab. HINWEIS: Um angetrocknete Reste zu lösen, füllen Sie ein Gefäß mit heißem Wasser. Stellen Sie es so unter das Dampfrohr, dass es darin eingetaucht ist.

3. Nach der Reinigung schrauben Sie die Dampfdüse

wieder auf das Dampfrohr. Stellen Sie ein hitzebe- ständiges leeres Gefäß unter die Dampfdüse.12 PC-ES1109_IM 21.04.16 Betreiben Sie das Gerät wie unter „Zubereitung von Cappuccino“ Punkte 4 und 5 beschrieben. Nach dieser Dampfreinigung ist die Dampfdüse wieder einsatzbereit. Entkalkung Kalkablagerungen gefährden die Funktionsfähigkeit des Gerätes. Deshalb ist es notwendig, das Gerät regelmäßig zu entkalken. Die Zeitabstände hängen von der Häugkeit des Gebrauchs und dem Härtegrad Ihres Wassers ab. Entkalken Sie mit handelsüblichem Entkalkungsmittel, wie Sie für Kaffeemaschinen empfohlen werden.

1. Dosieren Sie, wie auf der Verpackung oder dem

Beipackzettel angegeben.

2. Betreiben Sie das Gerät, wie bei der Espresso-

Zubereitung, bis der Tank leer ist. Lassen Sie die Lösung durch den Brühkopf (ohne Filterhalter) laufen. WARNUNG:

• Spülen Sie den Wassertank aus und lassen Sie eine volle Tankfüllung frisches Wasser durch den Brühkopf laufen, um Rückstände des Entkal- kungsmittels auszuspülen.

• Dieses Wasser nicht zum Verzehr verwenden. Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben. Lassen Sie das Zubehör vollständig trocknen.

• Wir empfehlen, das Gerät in der Original-Verpa- ckung aufzubewahren, wenn Sie es über einen län- geren Zeitraum nicht benutzen möchten.

• Lagern Sie das Gerät immer außerhalb der Reich- weite von Kindern an einem gut belüfteten und trockenen Ort. Störungsbehebung Problem Mögliche Ursache Behebung Das Gerät ist ohne Funktion. Das Gerät hat keine Stromver sorgung. Überprüfen Sie die Steckdose mit einem anderen Gerät. Setzen Sie den Netzstecker richtig ein. Kontrollieren Sie die Haussicherung. Vor dem ersten Gebrauch wurde das Gerät nicht entlüftet. Entlüften Sie das Gerät wie unter „Erstinbetrieb nahme / Entlüftung“ beschrieben. Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Es läuft kein Kaffee mehr nach. Schalten Sie das Gerät aus! Der Wassertank ist leer. Füllen Sie den Wassertank mit frischem Wasser. Der Wassertank ist nicht richtig einge- setzt, das Ventil ist nicht offen. Drücken Sie den Tank leicht nach unten, damit sich das Ventil öffnet. Die Löcher im Filterhalter und der Auslass am Brühkopf sind verstopft. Reinigen Sie den Filterhalter, den Filter und den Auslass am Brühkopf. In den Heizkreislauf ist Luft gekommen. Erzeugen Sie Dampf wie unter „Zubereitung von Cappuccino“ beschrieben. Stellen Sie den Drehschalter auf Position

Das Kaffeepulver ist zu fein oder wurde zu fest angedrückt. Lockern Sie das Kaffeepulver. Verteilen Sie es gleichmäßig und drücken Sie es nur leicht mit dem Stampfer an. Das Gerät ist verkalkt. Entkalken Sie das Gerät wie beschrieben.13 PC-ES1109_IM 21.04.16 Problem Mögliche Ursache Behebung Die Pumpe macht laute Geräusche. Schalten Sie das Gerät aus! Der Wassertank ist leer. Füllen Sie den Wassertank mit frischem Wasser. Der Wassertank ist nicht richtig einge- setzt, das Ventil ist nicht offen. Drücken Sie den Tank leicht nach unten, damit sich das Ventil öffnet. In den Wasserkreislauf ist Luft gekom- men. Entlüften Sie das Gerät wie unter „Erstinbetrieb nahme / Entlüftung“ beschrieben. Der Espresso tritt am Rand des Filterhal- ters aus. Stoppen Sie den Brühvorgang! Der Filterhalter wurde nicht richtig eingesetzt oder wurde nicht fest genug geschlossen. Setzen Sie den Filterhalter richtig ein wie unter „Montage / Demontage des Filterhalters“ beschrieben. Es ist zu viel Kaffeepulver im Filterein- satz. Entnehmen Sie überschüssiges Kaffeepul- ver. Beachten Sie die MAX-Markierung im Filtereinsatz. Auf der Gummidichtung des Brühkopf- es benden sich Kaffeesatzrückstände. Schalten Sie das Gerät aus und lassen Sie es abkühlen. Reinigen Sie die Gummidichtung wie beschrie- ben. Nach der Zubereitung von Milch- schaum steht das Gerät noch unter Druck. Lassen Sie den Druck vollständig ab. Beachten Sie dazu Kapitel „Zubereitung von Espresso“, Punkt 4. Der Espresso-Kaffee ist zu kalt. Die Tassen wurden nicht vorgewärmt. Spülen Sie die Tassen mit heißem Wasser aus. Während des Brühvorgangs leuchtete die Kontrollleuchte (8) nicht. Warten Sie, bis die Kontrollleuchte (8) auf- leuchtet. Der Kaffeeschaum ist leicht verfärbt (der Kaffee tritt schnell aus). Das Kaffeepulver ist zu grob oder es wurde nicht gleichmäßig verteilt. Nehmen Sie den mitgelieferten Stopfer zu Hilfe. Es ist zu wenig Kaffeepulver im Filtereinsatz. Füllen Sie das Kaffeepulver bis zur MAX-Mar- kierung im Filtereinsatz. Der Kaffeeschaum ist dunkel verfärbt (der Kaffee tritt nur langsam aus). Das Kaffeepulver ist zu fein oder wurde zu fest angedrückt. Lockern Sie das Kaffeepulver. Verteilen Sie es gleichmäßig und drücken Sie es nur leicht mit dem Stampfer an. Es war zu viel Kaffeepulver im Filter- einsatz. Nehmen Sie weniger Kaffeepulver. Beachten Sie die MAX-Markierung im Filtereinsatz. Der Espresso ist nicht cremig genug. Es wurde ungeeignetes Espresso- pulver gewählt. Wechseln Sie ggf. die Marke. Die Milch wird nicht aufgeschäumt. Die Milch ist ungeeignet. Verwenden Sie Milch mit einem Fettgehalt von mindestens 3,5 % Fett. Die Milch ist nicht kalt genug. Verwenden Sie gekühlte Milch. Die Dampfdüse ist verunreinigt. Reinigen Sie die Dampfdüse wie beschrieben. Das Gerät schaltet sich von alleine aus. Dies ist kein Fehler vom Gerät. Zur Einhaltung der Ökodesign-Richtline (2009/125/EG), schaltet sich das Gerät nach dem Ende des Brühvorgangs, nach maximal 30 Minuten, automatisch aus.14 PC-ES1109_IM 21.04.16 Technische Daten Modell: ........................................................PC-ES 1109 Spannungsversorgung: ................... 220 - 240 V~, 50 Hz Leistungsaufnahme: ..........................................1050 W Füllmenge: ..............................................................1,5 ℓ Schutzklasse: ................................................................ Druck: ................................................................... 15 bar Nettogewicht: ..................................................ca. 4,6 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät PC-ES 1109 in Übereinstimmung mit den folgenden Anforderungen bendet:

• Europäische Niederspannungsrichtlinie 2014/35/EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind

der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantie- scheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach

Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Man- gel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.

4. Garantieleistungen werden nicht für Mängel er-

bracht, die auf der Nichtbeachtung der Gebrauchs- anweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garan- tieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit

nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungs- rechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Man- gel aufweisen, steht Ihnen die schnellste und komfor- tabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unse- rem Online Serviceportal www.sli24.de an. Sie erhal- ten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.15 PC-ES1109_IM 21.04.16 So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ’s, die Ihnen Problemlösungen anbieten

3. Prüfen Sie die Schalterstellungen! Il
