BEDIENUNGSANLEITUNG Nebula Apollo Anker

Sicherheitsinformationen 30

Im Lieferumfang 33

Ubersicht 33

Erste Schritte 38

Nebula-App 42

Einstellungen 43

Verwendendes Nebula Apollo 47

Technische Daten 51

Fehlerbehebung 52

Garantie 53

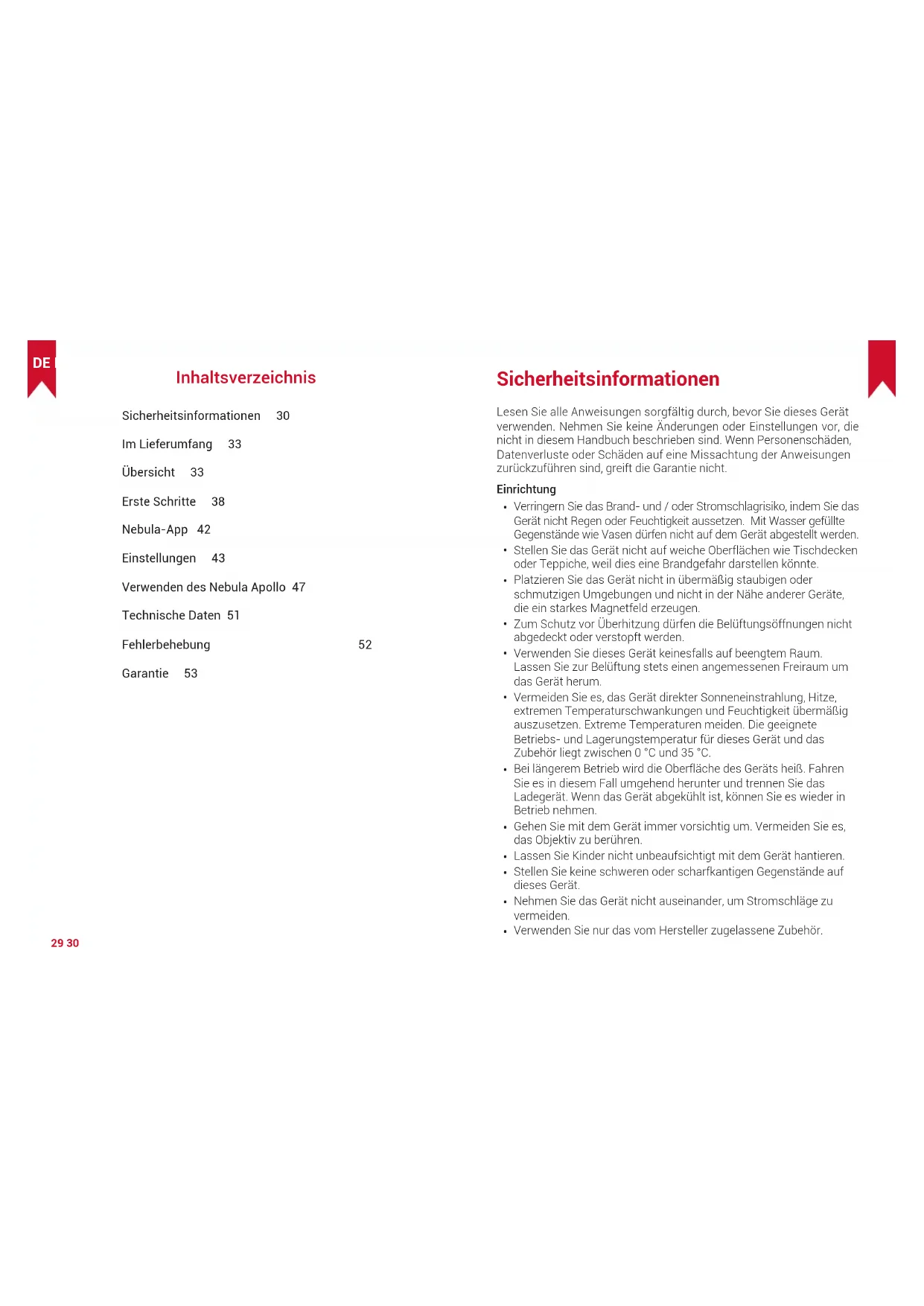

Sicherheitsinformationen

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie diesen Gerät verwenden. Nehmen Sie keine Änderungen oder Einstellungen vor, die nicht in thism Handbuch beschrieben sind. Wenn Personenschäden, Datenverluste oder Schäden auf eine Missachtung der Anweisungen zurückzuführen sind, greift die Garantie nicht.

Einrichtung

Verringern Sie das Brand- und / oder Stromschlagrisiko, indem Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Mit Wasser gefüllte Gegenstände wie Vasen halten nicht auf dem Gerät abgestellt werden.
- Stellen Sie das Gerät nicht auf weiche Oberflächen wie Tischdecken oder Teppiche, weil dies eine Brandgefahr darstellen können.
- Platzieren Sie das Gerät nicht in übermöig staubigen oder schmutzigen Umgebungen und nicht in der Näre anderer Geräte, die ein starkes Magnetfeld erzeugen.
Zum Schutz vor Überhitzung dürfen die Belüftungsöffnungen nicht abgedeckt oder verstopt werden.
- Verwenden Sie these Gerät keinesfalls auf beengtem Raum.
Lassen Sie zur Belüfung stets einen angemessenen Freiraum um das Gerät herum.
- Vermeiden Sie es, das Gerät direkter Sonneneinstrahlung, Hitze, extemen Temperaturschwankungen und Feuchigkeit übermäßig auszusetzen. Extreme Temperaturen meiden. Die geeignete Betriebs- und Lagerungstemplar für diese Gerät und das Zubehör liegt zwischen 0 °C und 35 °C.
- Bei längerem Betrieb wird die Oberfläche des Geräts heiß. Fahren Sie es in thisem Fall umgehend herunter und trennen Sie das Ladegerät. Wenn das Gerät abgekühlt ist, können Sie es wieder in Betriebnehmen.
- Gehen Sie mit dem Gerät immer vorsichtig um. Vermeiden Sie es, das Objektiv zu berühren.
- Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.
- Stellen Sie keine schweren oder scharfkantigen Gegenstände auf diese Gerät.
- Nehmen Sie das Gerät nicht auseinander, um Stromschäge zu vermeiden.
- Verwenden Sie nur das vom Hersteller zugelassene Zubehor.

• Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschadigt werden konnten.

Stromversorgung

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Schalten Sie das Gerät aus, bevor Sie das Netzteil aus der Steckdoseziehen.
  Schützen Sie das Netzkabel, damit niemand darauf tritt oder es anderweitig gequetscht wird, insbesondere an Steckern, an Mehrfachsteckdosen und am Austrittspunkt des Kabels am Gerät.
• Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.
• Wenn ein Netzstecker oder ein Gerätekoppler als Trennvorrichtung verwendet wird, bleibt die Trennvorrichtung einsatzbereit.
• Vor dem Herstellen oder Ändern von Verbindungen stellen Sieitte sicher, dass alle Geräte vom Stromnetz getrennt sind.
• Berühren Sie niemals das Netzkabel oder den Netzanschluss mit feuchten Händen.

Schutz des Gehörs

• Zur Vermeidung von Gehörschäden nicht über längerere Zeitraume bei hoher Lautstärke verwenden. Stellen Sie die Lautstärke auf einen sicheren Pegel ein.

Ladevorgang

Das Ladegerat hat den Typ DST451-150300W-K mit einer Ausgangsspannung / einem Strom von 15 V GS / 3 A. Das Ladegerat sollte in der Höhe des Produkts installiert werden und leicht zugänglich sein.
Das Ladegerat dar aufschlieblich in Innbereichen verwendet werden.
- Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur (zwischen 5^ und 25^ ) und angemessener Belüfung auf.
- Aufgrund des Gehäusematerialsarfirdies Gerat nur an eine USB 2.0-Schnittstelle oder hoher angeschlossen werden.

Akku

• Ersetzen Sie den integrierten Akku keinesfalls selbst. Falls ein Austausch erforderlich sein sollte, wenden Sie sich an ein

Autorisiertes Servicecenter.

Die Fernbedienung enthalt Batterien, die verschlucht werden konnten. Bewahren Sie die Fernbedienung außerhalb der Reichweite von Kindern auf.
Explosionsgefahr! Halten Sie die Batterien von Hitze, direkter Sonneneinstrahlung und offen den Flammern fern. Werfen Sie Batterien niemals ins Feuer.
- Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wurde.
- Ersetzen Sie die Batterien der Fernbedienung nur durch Batterien des gleichen oder eines gleichwertigen Typs.
- Batterien enthalten Chemikalien und müssen davon erdunngsgemäß entsorgt werden.
- Laden Sie das Gerät regelmäßig. Lagern Sie das Gerät nicht mit einer vollständig entladen Batterie.

Reinigung

• Verwenden Sie ein weiches, fussenfreies Tuch. Verwenden Sie für die Reinigung keine flüssigen, gasförmigen oder weniger entflammbaren Reinigungsmittel.
• Verwenden Sie keine flüssigen Reinigungsmittel zum Reinigen des Objektivs. Andernfalls konnte die Beschichtung des Objektivs beschädigt werden.
• Wischen Sie die Oberflächen vorsichtig ab. Achten Sie daraufuf, die Oberfläche nicht zu verkratzen.
• Verwenden Sie spezielles Objektiv-Reinigungspapier.

Reparaturen

• Nehmen Sie keine Reparaturen an thisem Gerät vor. Lassen Sie das Gerät nur durch ein autorisiertes Servicecenter reparieren.
• Unsachgemäß Wartung kann zu Verletzungen und zu Schäden an dieser Gerät führen.
• Lassen Sie Wartungsarbeiten stets von qualifizierten Servicepersonal ausführten.

Vorsicht

• Dieses Gerät kann potenziell schädliche optische Strahlung abgeben.
• Blichen Sie nicht direkt in den in Betrieb befindlichen Lichtstrahl. Das helle Licht kann ihren Augen schaden.

DE

Im Lieferumfang

Übersicht

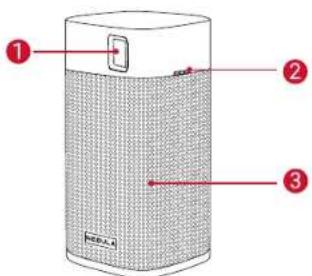

1. Vorderseite

1 Objektiv
2 Fokusregler
3 Lautsprecher

2. Rückseite

1 Belüftung (Auslass)
2 Infrarotempfänger
Zum Wechsel zwischen den Modi,Bluetooth-Lautsprecher und Projektor drucken
4 Ein-/Aus-Taste
Zum Ein-/ Ausschalten 2 Sekunden lang gedrück halten
Lautsprecher
6 HDMI
Mit einem Wiedergabegerät mit HDMI-Ausgang verbinden
7 DC-IN
- Verbindung zur Stromversorgung
8 USB
Zum Anschlieben an ein USB-Speichermedium

3. Oberseite

Tippen, um zum vorherigen Menu zurückzukehren

Tippen, um das Home-MENU zu öffnen

Tippen, um den MaustatenModus zu aktivieren

Tippen, um die Lautstärke zu erhöhen / verringen

5 Navigationstaten

Zum Navigieren nach oben, unten, links oder rechts schieben.
Zur Bestätigung der Auswahltippen

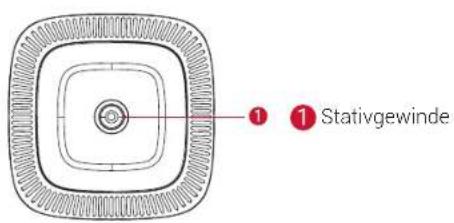

4. Unterseite

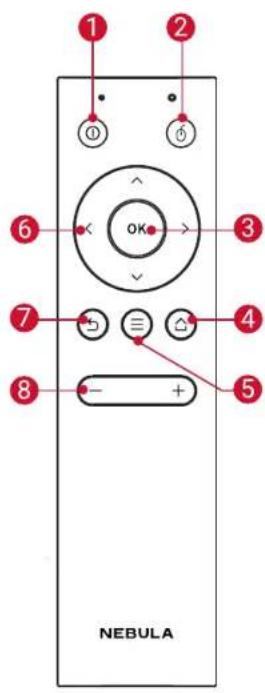

5. Fernbedienung

Zum Wahlen einer Option drucken: Ausschalten, Standby oder Wechsel in den Modus, Bluetooth-Lautsprecher

Zum Aktivieren / Deaktivieren des Maustanten-Modus drucken

Zum Bestätigen einer Auswahl oder Eingabe
- Pause / Wiedergabe fortsetzen

Zum Offnen des Home-Menus

Zugreifen auf weitere Optionen während der Wiedergabe (verfügbare Optionen sind von der Quelle abhängig)

6 Navigationstaten

Zum Navigieren in den Menus oder Anpassen des ausgewählten Inhalts

Zurück zum vorherigen Menu

Leiser / lauter

Taste LED	-Status Beschreibung
	Leuchtet blau	Eingeschaltet/Betrieb im Projektor-Modus
	Leuchtet gelb Standby im Projektor-Modus
	Leuchtet rot Ladevorgang
	Leuchtet grün Vollständig aufgeladen
	Blinkt rot Niedriger Akkustand
	Blinkt blau	Bereit zum Koppeln/Bluetooth-Kopplung/Bluetooth-Verbindunggetrennt (Bluetooth-Lautsprecher-Modus)
	Leuchtet blau	Aktive Bluetooth-Verbindung (Bluetooth-Lautsprecher-Modus)

Erste Schritte

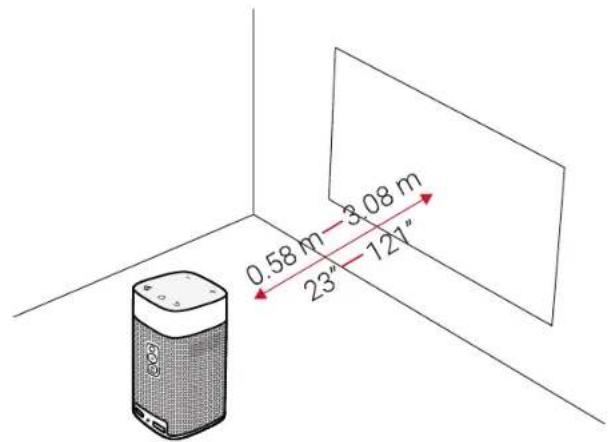

1. Platzierung

Platzieren Sie den Nebula Apollo auf einer stabilen, ebenen Oberfläche vor der Projektknfläche. Die besten Ergebnisse erzielen Sie mit einer weiß und ebenen Projektknfläche. Der Abstand zwischen dem Nebula Apollo und der Projektknfläche muss mindestens 0,58 m und hochstens 3,08 m betragen. Damit erhalten Sie Projektknfläde von 20 bis 100 Zoll.

Der Nebula Apollo muss nicht in Richtung der Projektechnische geneigt werden. Sie können das Projektebnfeld bei Bedarf mit der integrierten Keystone-Korrektur (Trapezkorrektur) anpassen.
Die Größe des Projektsbilds besteht sich nach dem Abstand zwischen dem Nebula Apollo und der Projektionsfläche. Positionieren Sie den Cube 101 bis 203 cm von der Projektionsfläche entfert, um ein optimales Ergebnis zu erzielen.

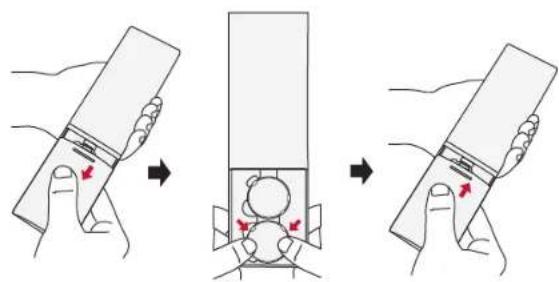

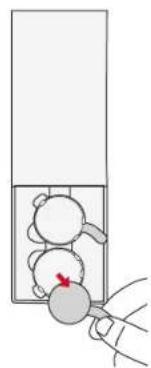

2. Vorbereiten der Fernbedienung

Die Fernbedienung wird mit zwei Knopfzellen-Batterien gefelft.

① Entfernen Sie vor der ersten Verwendung den Isolierstreifen der Batterien, um die Batterien der Fernbedienung zu aktivieren.

② Offnen Sie zum Auswechseln der Batterien die Batteriefachabdeckung, legen Sie die neuen Batterien ein (unter Beachtung der Polarität [+ / - ] wie angegeben) und schlieben Sie die Batteriefachabdeckung wieder.

3. Erste Schritte

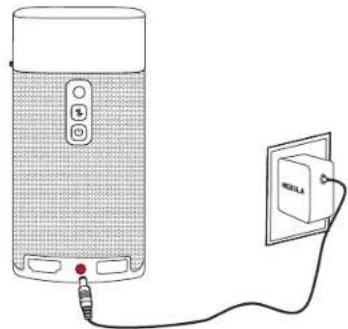

① Fur die erste Verwendung, muss der integrierte Akku vollständig mithilfe des mitgelieferten Adapters aufgeladen werden.

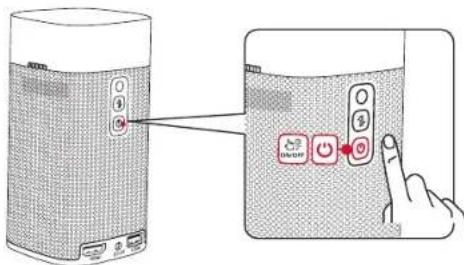

② Halten Sie Sekunden auf dem Projektor gedrück, umihn einzuschalten.

③ Richten Sie das Gerät auf eine geeignete Projektknliche oder Wand aus.

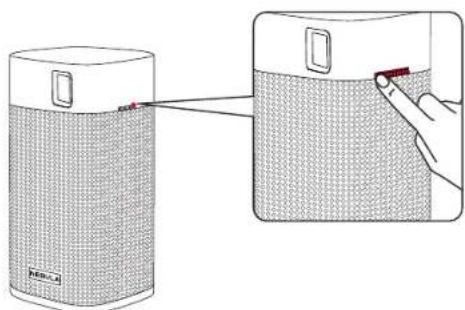

④ Stellen Sie den Fokus durch Drehen des Fokusreglers ein.

⑤ Befolgen Sie bei der ersten Verwendung die Bildschirmanweisungen, um die grundlegende Einrichtung vorzunehmen.

Verwenden Sie ausschließlich den mitgelieferten Adapter, um ein Schnellstmögliches und sicheres Auflagen Ihr Nebula Apollo zu gewährleisten.

Nebula-App

Für die einfache Steuerung des Nebula Apollo empfehlen wir, die Nebula Connect-App herunterzuladen. Mit dieser App konnen Sie ihre Maus über den Bildschirm navigieren.

① Laden Sie die Nebula Connect-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

② Aktivieren Sie Bluetooth auf Ihrem Smartphone.

(3) Offnen Sie die Nebula Connect-App und wahren Sie [NebulaXXXXXX] als zu verbindendes Gerät aus.

④ Befolgen Sie die Bildschirmanweisungen, um die Einrichtung abzuschlieben.

Einstellungen

Nehmen Sie nach dem erstmaligen Einschalten des Nebula Apollo die Einrichtung vor.

1. Netzwerk

Sie können mit diesen Projektor über ein WLAN eine Verbindung zum Internet herstellen.

① Wahlen Sie im Home-MENU [Netzwerk] und drücken Sie OK
② Befolgen Sie die Bildschirmanweisungen, um die Verbindung herzustellen.

2. Bluetooth

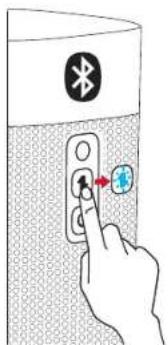

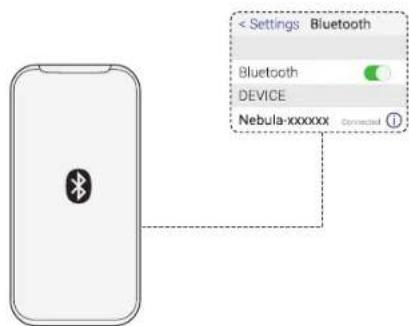

Modus Bluetooth-Lautsprecher

Sie konnen diesen Projektor als eigenständigen Bluetooth-

Lautsprecher verwenden.

Zum Wechsel in den Bluetooth-Lautsprecher-Modus drucken.

② Aktivieren Sie Bluetooth auf Ihrhem Smartphone und wahlen Sie [Nebula-XXXXXX] als zu verbindendes Gerät aus.

Modus Projektor

Sie können einen Bluetooth-Lautsprecher oder einen Kopfhörer mit dem Nebula Apollo verbinden, während sich dieser im Modus „Projektor" befindet.

① zum Zugreifen auf das Home-MENU wahlen [Einstellungen] > [Bluetooth] wahren und OKicken.
② Befolgen Sie die Bildschirmanweisungen, um die Bluetooth-Verbindung herzustehen.

3. Projektor

Zum Zugreifen auf das Home-MENU drucken, [Einstellungen] > [Projektor], auswahlen und OKicken.

[Modus ,Bild"] [Autom.] / [Standard] / [Batterie]

[Farbtemperatur]

[Normal] / [Kalt] / [Warm]

[Autom. Keystone-

Automatische Keystone-Korrektur

Korrektur

(Trapezkorrektur) aktivieren / deaktivieren.

[Vertikale Keystone-Korrektur]

Wenn die Autom. Keystone-Korrektur deaktiviert ist, müssen Sie den vertikalen Keystone-Wert manuell einstellen.

[Modus „Projektor“]

[Frontprojekt]: Der Projektor befindet sich vor der Projektsfläche.

[Rückprojektion]: Der Projektor befindet sich hinter der Projektklasse.

[Invertierte Frontprojektion]: Der Projektor hängt in umgedrehter Position von der Decke. Das Bild wird um 180 Grad gedreht.

[Invertierte Rückprojektion]: Der Projektor hängt in umgedrehter Position und hinter der Projektionsfläche von der Decke. Das Bild wird um 180 Grad gedreht und horizontal gespiegelt.

4. App-Manager

① zum Zugreifen auf das Home-Menü drücken, [Einstellungen] > [App-Manager] wahren und OKücken.
② Wahlen Sie eine App aus. Sie konnen nun die aktuelle Version prufen, die App offen oder das Beenden erzwingen, den belegten Speicherplatz überprüfen oder Daten loschen oder die App deinstallieren.

Wenn mehr als 3 Apps installiert sind, können Sie auf die Seite [Apps] oder den App Store auf der Startseite zugreifen. Wahlen Sie eine App aus und drücken Sie auf der Fernbedienung auf Sie konnen nun [Auf Home-Bildschirm] oder [Deinstallieren] auswahlen.

5. Sonstiges

Wahlen Sie im Home-Menu [Einstellungen] aus, um weitere Einstellungsoptionen zu finden.

[Allgemein]
[Sprache]	Wahlen Sie eine Sprache für die Bildschirmanzeige aus.
[Tastentöne] Aktivieren / deaktivieren Sie Tastentöne.
[Autom. Abschaltinterval]	5 Min. / 15 Min. / 30 Min.
[Hintergrund] Wahlen Sie einen Hintergrund aus.
[Cache leeren]	Die im Cache des Projektors gespeicherten Datenlöschen.
[Bildschirmspiegelung] Die Bildschirmspiegelung aktivieren.
[Datum und Uhrzeit]
[Datum und Uhrzeit automatisch]	Automatische Datum- und Uhrzeitanzeige aktivieren / deaktivieren.
[Datum] Datum manuell festlegen
[Uhrzeit] Uhrzeit manuell festlegen
[Zeitzone auswahlen] Wahlen Sie eine Zeitzone aus.
[24-Stunden-Format verwenden]	Sie können die Uhrzeit im 24-Stunden-Format oder im 12-Stunden-Format anziegen.
[Upgrade]
[Auf Update prüfen]	Prüfen Sie, ob Sie die neueste Version verwenden. Befolgen Sie die Bildschirmanweisungen, um ein Upgrade auf die neueste Version der Firmware vorzunehmen.
[Info]
[Zurücksetzen]	Alle Daten im integrierten Speicher werden gelöscht.

Verwendendes Nebula Apollo

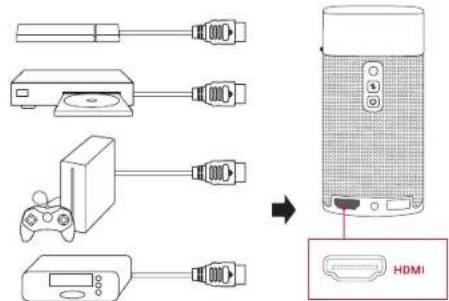

1. Abspielen über HDMI-Wiedergabegeräte

Der Nebula Apollo kann an verschiedene HDMI-Wiedergabegerate angeschlossen werden, z. B. TV-Box oder -Stick, DVD-Player, Set-Top-Box (STB), Spielkonsolen oder andere Geräte.

Abspielen von Inhalten über HDMI-Wiedergabegeräte:

① Verbinden Sie den Nebula Apollo über ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit einem HDMI-Wiedergabegerät.

Zum Zugreifen auf das Home-MENU drucken, [HDMI] wahren und OK drucken.

Die HDMI-Wiedergabe beginnt automatisch nach der ersten Verbindungsherstellung mit einem HDMI-Wiedergabegerät.

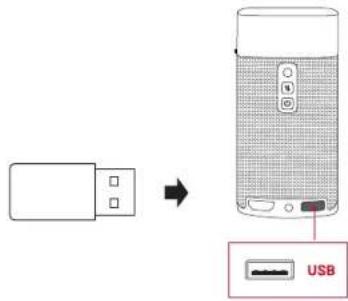

2. Abspielen von einem USB-Speichermedium

Sie können mit dem Nebula Apollo über ein USB-Kabel (nicht im Lieferumfang enthalten) Musik, Videos und Bilder von einem USB 2.0-Speichergerät genießen oder darauf gespeicherte Apps installieren.

① Zum Oppen des Home-Menus drucken.
② Wahlen Sie [Dateimanager] und drücken Sie OK
③ Wahlen Sie eine Datei aus und drucken Sie dann OK

3. Apps installieren

Sobald eine Verbindung mit einem WLAN-Netzwerk besteht, konnen Sie auf Online-Services zugreifen, Filme, Musik und Bilder genießen und im Internet surfen. Neben den vorinstallierten Apps konnen Sie auch zusätzliche Apps aus dem Nebula App Store oder über ein USB-Speichermedium installieren.

① Zum Oppen des Home-Menus drucken.
② Wahlen Sie einen Internetdienst aus und drücken Sie OK

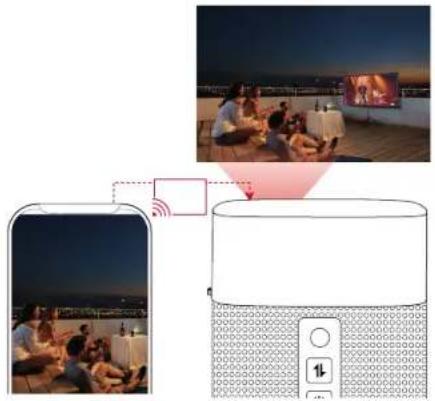

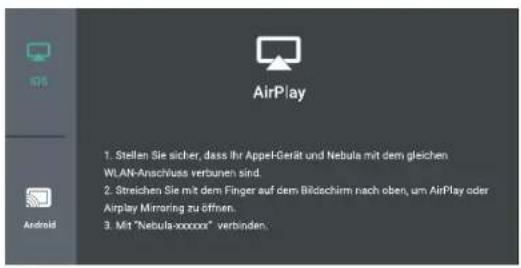

4. Bildschirmspiegelung

Sie können den Bildschirm Ihr's Smartphones oder Tablets drahtlos auf die Projektknfliche übertragen.

Verwendend der Bildschirmspiegelung:

① zum Zugreifen auf das Home-Menu drücken, [Einstellungen] > [Allgemein] > [Bildschirmspiegelung] auswahlen und OKuppen.
② Befolgen Sie die Bildschirmanweisungen, um den Vorgang abzuschlieben.

• Der Nebula Apollo spiegelt anschliebend den Bildschirm Ihres Smartphones oder Tablets.

Für iOS-Gerate:

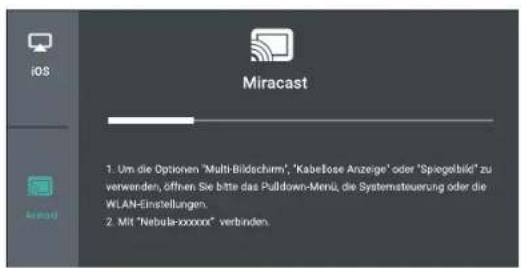

Für Android-Gerate:

Bestimmte Inhalte konnen aufgrund von Urheberrechtsbeschränkungen nicht über den Nebula Apollo ausgegeben werden. In thisem Fall konnen Sie diese Inhalte jedoch über dieselbe, auf Ihr dem Nebula Apollo installierte App streamen.

Technische Daten

Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Netzteil:15V GS=3A

Stromverbrauch: <10 W

Standby-Leistungsaufnahme: < 0.5 W

Display-Technologie: 0,2 Zoll 854× 480p DLP

Lichtquelle: RGB-LED

Projektionsbild-Gröbe: 20 bis 100 Zoll

Auflösung: 854 × 480p

Helligkeit: 200 ANSI-Lumen

Kontrastverhältnis: 400:1

Projektaionsverhältnis: 1.3

Projektionsentfernung: 0,58 m bis 3,08 m

CPU: Quad Core A7

Betriebssystem:Android 7.1

RAM:1GB DDR

ROM:8GB eMMC

Laatsprecher: 6 W

WLAN: IEEE802.11a/b/g/n Dualfrequency 2,4 G/5 G

Bluetooth-Version: V4.2

USB-Dateisystem:FAT32

Typ des integrierten Akkus: LiPo

Kapazität: 9750 mAh 3,85 V

Spielzeit für Filme: ca. 4 Stunden im Modus „Akku"

Spielzeit für Musik: ca. 30 Stunden im Modus „Bluetooth-Lautsprecher"

Batterien der Fernbedienung: CR 2032 × 2

Empfohlene Umgebungstemperatur: 5^ bis 35^

Relative Luftfeuchtigkeit: 15 % bis 85 % (nicht kondensierend)

Lagertemperatur und Luftfeuchtigkeit: < 65°C, < 90% Luftfeuchtigkeit

Abmessungen (H× L× B) .. 131× 65× 65mm

Gewicht: 579 g

Fehlerbehebung

① Der Projektorlässt sich nicht mit der Fernbedienung einschalten?

• Halten Sie Sekunden auf dem Projektor gedrückt, um ihn einzuschalten.

• Wenn er ausgeschaltet ist, konnen Sie ihn nicht mit der Fernbedienung einschalten.

② Die Fernbedienung Funktioniert nicht?

• Stellen Sie sicher, dass die Batterien bereits in die Fernbedienung eingelegt wurden.

Tauschen Sie die Batterien aus.

③Unscharfes Bild?

Drehen Sie den Fokusregler.

④ Das Projektsionsbild ist Seitenverkehr?

Press Zm Zugreifen auf das Home-Menu drucken, [Einstellungen] > [Modus „Projektor" ] wahlen und zum korrekten Status wechseln.

⑤ Sie können keine WLAN-Verbindung herstellen?

• Aktualisieren Sie die Liste der verfügbaren Netzwerke und versuchen Sie es erneut.

• Starten Sie den WLAN-Router oder den Projektor neu und versuchen Sie es erneut.

⑥ Wie aktualisiere ich die Firmware?

• Wenn eine neue Version gefunden wird, werden Sie aufgefordert, einen Neustart durchzuführen und die Aktualisierung vorzunehmen.

Garantie

Unkomplizierte 30-Tage-Geld-zurück-Garantie

Wenn Sie das unbeschädigte Produkt in der unbeschädigten Originalverpackung innerhalb von 30 Tagen ab Kaufdatum zurückgeben, wird Ihnen der GESAMTE KAUPPREIS ERSTATTET. Wenn der Grund für die Rücksendung allerdings kein Qualitätsmangel ist,trägt der Kunde die Versandkosten für die Rücksendung.

12 Monate Garantie bei qualitätsbezogenen Problemen

Nebula Produkte sind für einen Zeitraum von 12 Monaten ab dem Kaufdatum gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieser Zeitraums stellt Nebula Ersatz bereit undträgt die Versandkosten für die Rücksendung, wenn ein Produkt bei normaler Verwendung ausfallen sollen.

Bitte beachten: Versandaufkleber, die durch den Nebula Support bereitgestellt werden, müssen innerhalb von 20 Tagen ab Ausstellungsdatum verwendet werden.

Tabla de Contents
