BEDIENUNGSANLEITUNG Tectalk Outdoor ALBRECHT

1. Inhaltsverzeichnis3

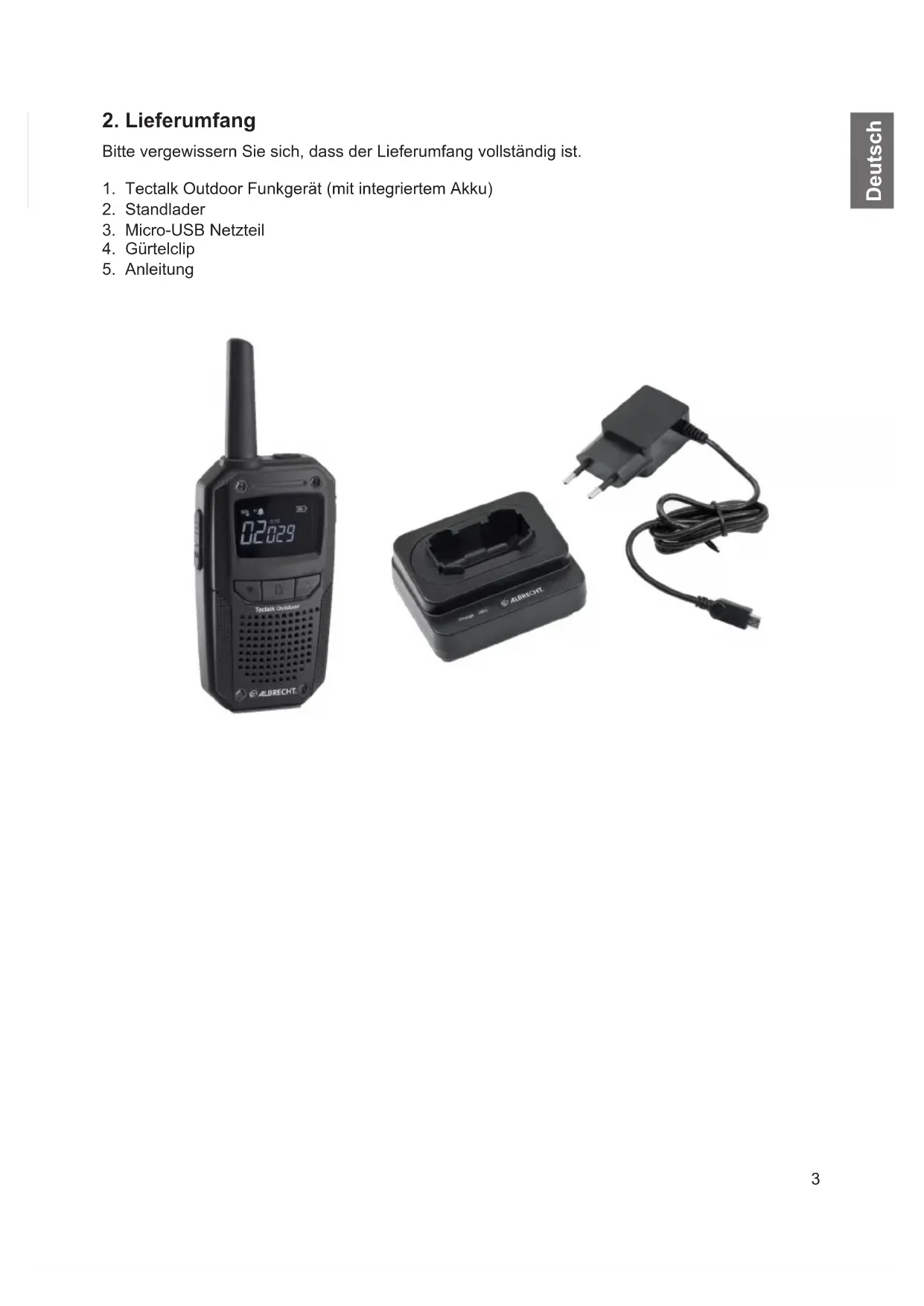

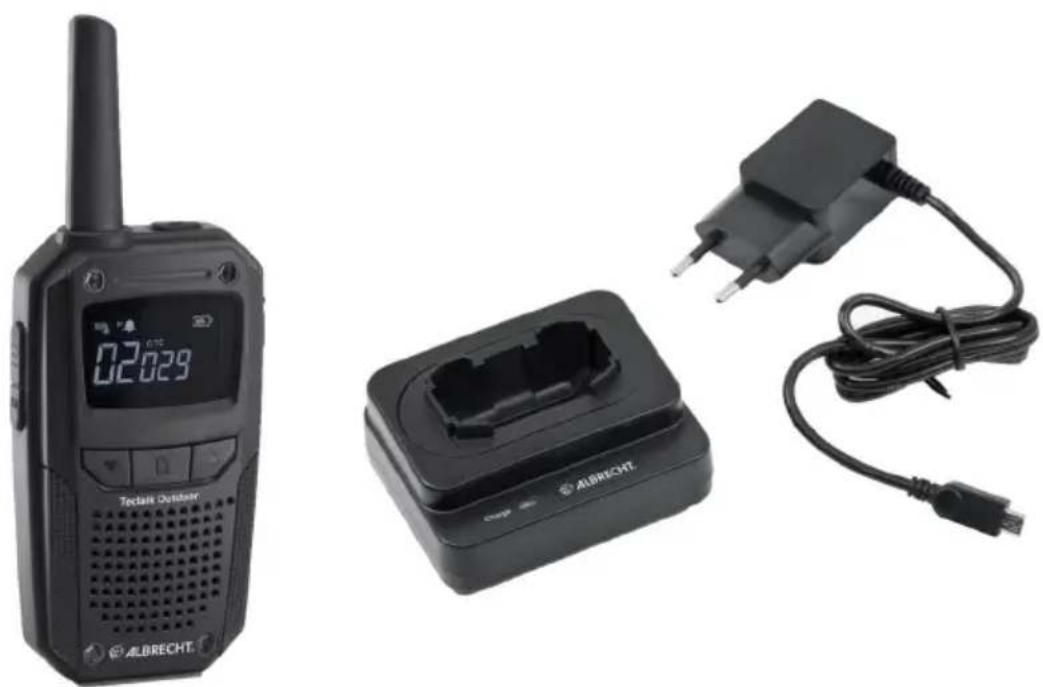

Bitte vergewissern Sie sich, dass der Lieferumfang vollständig ist.

1. Tectalk Outdoor Funkgerät (mit integriertem Akku)

3. Micro-USB Netzteil

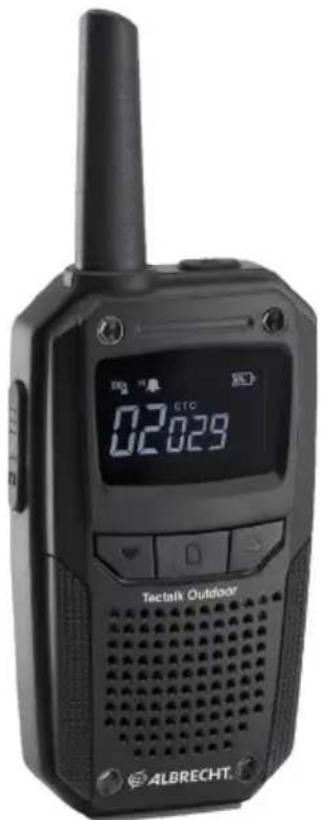

3. Übersicht Funkgerät

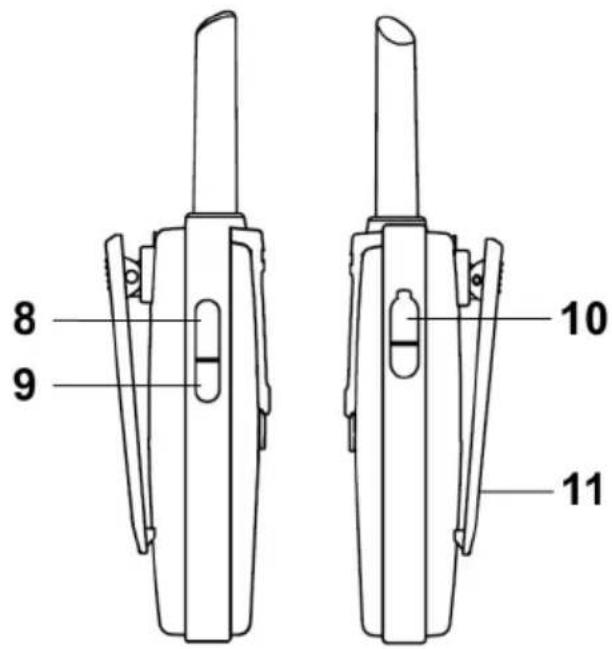

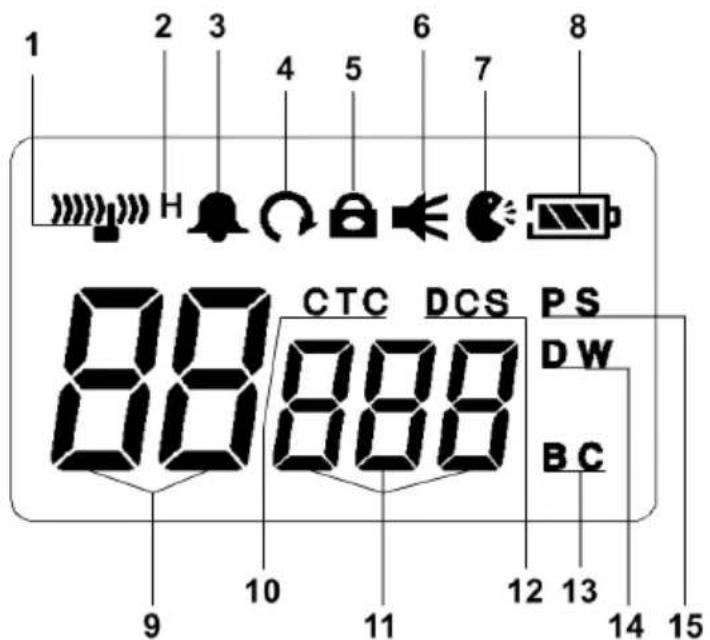

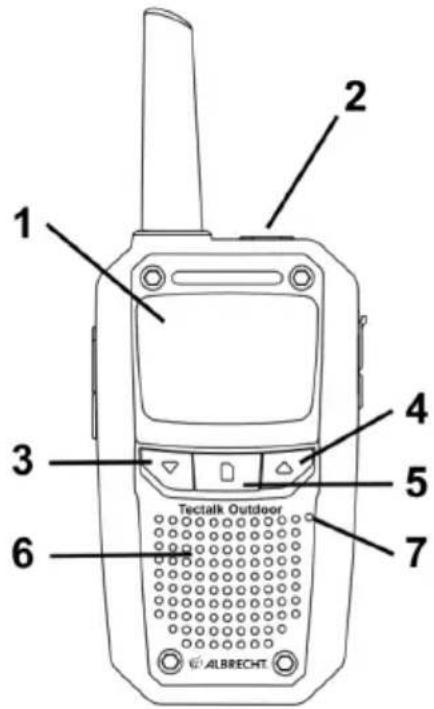

3.1. Tasten und Funktionen Nr. Beschreibung Funktion 1 Display Übersicht über alle aktuellen Einstellungen 2 Ein-/Aus Schalter Schalten Sie das Funkgerät ein oder aus 3 ▼ Abwärts Bewegen Sie sich in Menüs abwärts 4 ▲ Aufwärts Bewegen Sie sich in Menüs aufwärts 5 Hauptmenü Öffnet das Hauptmenü 6 Lautsprecher Empfangene Funksprüche werden über den Lautsprecher ausgegeben 7 Mikrofon Sprechen Sie mit ca. 10 cm Abstand in das Mikrofon 8 PTT Sendetaste Drücken und halten Sie die Sendetaste, um einen Funkspruch zu senden 9 Funktionstaste Aktiviert verschiedene Sonderfunktionen 10 Headset-Anschluss Anschlussbuchse für externe Headsets 11 Gürtelclip Zum Abnehmen die Verriegelung oben lösen5 Deutsch 3.2. Display Nr. Beschreibung Funktion

Signalstärke Empfangene Signalstärke 2 High/Low Power (“H”) Zeigt “H” an, wenn der High Power Modus aktiv ist

Tastentöne Tastentöne sind aktiviert

Scan Ein Kanalsuchlauf wird durchgeführt

Tastensperre Die Tastensprerre ist aktiviert

Monitor Die Monitor-Funktion ist aktiv

VOX Die VOX Freisprechfunktion ist aktiviert

Batteriestatus Aktueller Batteriestand 9 Kanal (“CH”) Zeigt den aktuell verwendeten Kanal an 10 CTCSS (“CTC”) Die CTCSS Codierung ist aktiv 11 CTCSS/DCS Nummer Zeigt die akutell verwendete CTCSS/DCS Kodierung an 12 DCS Wenn die DCS Codierung aktiv ist 13 Sendesperre (“BC”) Sendesperre bei belegtem Kanal (Busy Channel) 14 Dual Watch (“DW”) Aktive Zweikanalüberwachung 15 Stromsparfunktion (“PS”) Die Stromsparfunktion ist aktiviert6 Deutsch

4. Bedienung des Funkgerätes

4.1. Gerät auaden Bitte laden Sie den integrierten Akku vor der ersten Verwendung einmal vollständig auf. Sie können das Funkgerät über den mitgelieferten Standlader auaden.

1. Verbinden Sie den Micro-USB-Stecker des Netzteils mit dem Standlader.

2. Verbinden Sie das Netzteil mit einer Steckdose.

3. Stecken Sie das Funkgerät in den Standlader.

4. Achten Sie darauf, dass die Batteriekontakte guten Kontakt mit der Ladeschale haben.

Während des Ladevorgangs leuchtet die LED des Standladers rot.

5. Nach ca. 3 - 4 Stunden Ladezeit sollte das Gerät vollständig aufgeladen sein. Die LED Anzeige

leuchtet nun grün. Hinweis: Ein neuer oder länger als 2 Monate gelagerter Akku wird beim ersten Laden nicht die volle Kapazität erreichen. Nach etwa 2-3x vollständigem Laden erreicht Sie die volle Kapazität.

4.1.1. Warnung Niedriger Batteriestand:

Wenn der Batteriestand auf ein niedriges Niveau abfällt, hören Sie alle 5 Sekunden einen Warnton. Laden Sie das Gerät auf, um es weiter verwenden zu können. 4.2. Verbindung eines Headsets / Lautsprechermikrofons Verbinden Sie den Stecker des Headsets mit der “Speaker/Mic” Buchse auf der rechten Seite des Funkgerätes. Das Gerät unterstützt Headsets mit 2,5 mm Stereo-Stecker nach Albrecht/Midland Norm. Wenn nach dem Einschalten des Gerätes ein Kopfhörer verbunden wird und die eingestellte Lautstärke über 50% beträgt, wird zum Schutz Ihres Gehörs die Lautstärke automatisch reduziert. Hinweis: Das Tectalk Outdoor ist bei Verwendung von externem Zubehör nicht mehr vollständig wassergeschützt. Bitte achten Sie darauf, dass die Gummiabdeckung über der Zubehörbuchse geschlossen ist, wenn Sie kein externes Zubehör verwenden. 4.3. Verfügbare Kanäle Das Funkgerät verfügt über 16 echte PMR446 Kanäle. Ältere Funkgeräte unterstützen nur 8 PMR446 Kanäle. Wenn Sie das Albrecht Tectalk Outdoor mit einem älteren 8 Kanal Funkgerät verwenden wollen, dürfen Sie nur die ersten 8 Kanäle des Tectalk Outdoor verwenden. Diese Kanäle sind mit allen Funkgeräten kompatibel. Kanal Frequenz (MHz) Kanal Frequenz (MHz)

Hinweis: nach aktueller Gesetzeslage (September 2020) haben noch nicht alle EU Staaten die Verwendung von 16 Kanälen erlaubt. Bitte informieren Sie sich vor der Verwendung in anderen Ländern über die aktuelle Gesetzeslage.7 Deutsch

5. Senden und Empfangen

Wenn das Funkgerät eingeschaltet wird, ist es automatisch im Empfangsmodus, solange Sie nicht Senden. Wenn ein Funkspruch empfangen wird, leuchtet die Empfangsanzeige im Display auf. Stellen Sie die Lautstärke über die ▲/▼ Tasten ein. Zum Senden drücken und halten Sie die PTT (Sende-) Taste und sprechen Sie mit normaler Lautstärke und ca. 10 cm Entfernung in das Mikrofon. Die Sendeanzeige im Display leuchtet während des Sendens auf. Lassen Sie die PTT Taste am Ende Ihrer Übertragung wieder los.

Rufen Sie das Hauptmenü durch langes drücken der Hauptmenü-Taste auf: Anschließend können Sie durch kurzes Drücken der Hauptmenü-Taste durch folgende Einstellungen schalten: Menüpunkt Anzeige im Display 6.1. Kanal CH 6.2. CTCSS/DCS Codierung CTC 6.3. Rauschsperre (Squelch) SL 6.4. Freisprechfunktion (VOX) Uo 6.5. Zweikanalüberwachung dc 6.6. Tastentöne bP 6.7. Sperre, wenn Kanal besetzt (BCLO) bc 6.8. Sendeleistung Po 6.9. Roger Beep Signal A6 6.10. Standbyanzeige bL 6.11. Reset r5 Ändern Sie die gewünschte Einstellung mit den ▲/▼ Tasten. Um das Menü zu verlassen, betätigen Sie die PTT Taste. 6.1. Kanal Wählen Sie den gewünschten Sende- und Empfangskanal aus. Es stehen 16 Kanäle zur Verfügung (siehe Kapitel „4.3. Verfügbare Kanäle“, Seite 6) 6.2. CTCSS / DCS Codierung CTCSS (Continuous Tone Coded Squelch System)/DCS (Digital Coded Squelch) Es sind 53 CTCSS und 104 DCS Töne verfügbar: CTCSS ist ein nicht hörbarer Unterton, während DCS ein digitaler Code ist. Die CTCSS oder DCS ermöglichen es Ihnen ungewünschte, eingehende Funksprüche zu blocken und nur Nachrichten von Personen mit demselben Ton bzw. Code zu erhalten. 6.3. Rauschsperre (Squelch) Die Rauschsperee unterdrückt störendes Kanalrauschen und kann in fünf Empndlichkeitsstufen eingestellt werden. Stufe 1 ist am unempndlichsten und Stufe 5 hat die höchste Empndlichkeit.8 Deutsch 6.4. Freisprechfunktion (VOX) Mit der VOX Funktion können Funksprüche gesendet werden, ohne dass die PTT Taste gedrückt werden muss. Das Tectalk Outdoor geht automatisch in den Übertragungsmodus, sobald die VOX Funktion erkennt, dass in das Mikrofon gesprochen wird. Die VOX Funktion kann in den Abstufungen Aus (off), geringe Empndlichkeit (lo) und hohe Empndlichkeit (hi) eingestellt werden. 6.5. Zweikanalüberwachung Sie können einen Kanal bestimmen, der zusätzlich zum aktuellen Hauptkanal überwacht werden soll. Funksprüche auf diesem Zusatzkanal werden ebenfalls wiedergegeben. 6.6. Tastentöne Die Tastentöne, die zur Bestätigung jedes Tastendrucks ertönen, können hier (de-)aktiviert werden. 6.7. Sperre, wenn Kanal besetzt (BCLO) Wenn aktiviert, verhindert die Funktion, dass man auf einem bereits belegten Kanal Funksprüche abgeben kann. Wenn Sie in diesem Fall die PTT Taste drücken, wird Ihre Übertragung geblockt. 6.8. Sendeleistung In Situation, in denen nicht die maximale Reichweite benötigt wird, lässt sich die Sendeleistung auf etwa 10% der Ausgangsleistung reduzieren. Dadurch steigt die durchschnittliche Batterielaufzeit des Gerätes um bis zu fünf Stunden. 6.9. Roger Beep Signal Das Tectalk Outdoor kann automatisch einen Signalton an Ihre Funksprüche anhängen, um Ihrem Gesprächsparter das Ende einer Nachricht zu signalisieren. Es stehen drei verschiedene Signaltöne zur Auswahl. 6.10. Standbyanzeige Ist diese Funktion aktiviert, leuchtet das Batteriesymbol im Display während des Standbybetriebs etwa alle 25 Sekunden einmal kurz auf. Somit können Sie erkennen, dass das Gerät noch empfangsbereit ist. Die Verwendung dieser Funktion verringert die Batterielaufzeit durchschnittlich um etwa eine Stunde. 6.11. Reset Wählen Sie hier die gewünschte Funktion (1 - Zurücksetzen auf Werkseinstellung, 2 - Zurücksetzen auf Werkseinstellung mit Ausnahme des aktuell ausgewählten Kanals und Unterkanals (CTCSS/ DCS). Bestätigen die den Reset mit der PTT Taste.

7.1. Monitor Die Monitor Funktion ist sehr hilfreich, wenn Sie die Lautstärke anpassen oder schwache Signale (die von der Rauschsperre unterdrückt werden würden) empfangen wollen. Die Rauschsperre wird kurzzeitig deaktiviert und Sie hören alle Signale inklusive Störgeräusche. Zum Aktivieren halten Sie die Funktionstaste gedrückt und betätigen dann die Hauptmenü-Taste. Drücken Sie eine der beiden Tasten um die Funktion wieder zu deaktivieren. Achtung: Es wird empfohlen, die Lautstärke vorher zu reduzieren! 7.2. Kanalsuchlauf Um automatisch alle Kanäle nach Signalen zu durchsuchen, halten Sie die Funktionstaste gedrückt und betätigen dann die ▼ Taste. Wenn während des Suchlaufs ein Signal gefunden wird, bleibt das Funkgerät automatisch auf diesem Kanal stehen. Empfängt das Gerät für mehr als 5 Sekunden keinen weiteren Funkspruch, so wird der Suchlauf fortgesetzt. Um den Suchlauf zu beenden, verwenden Sie die gleiche Tastenkombination.9 Deutsch 7.3. Tastensprerre Die Tastensperre verhindert, dass Einstellungen, wie z.B. der aktuelle Kanal, geändert werden können. Um die Tastensperre zu aktivieren halten Sie die Funktionstaste gedrückt und betätigen dann die ▲ Taste. Zum Deaktivieren der Tastesperre verwenden Sie die gleiche Tastenkombination.

8. Technische Spezikationen

Allgemein Frequenzbereich PMR446: 446.00625 - 446.19375 MHz Kanäle 16 Akku 1100 mAh / 3.7 V DC Frequenzstabilität ±2.5 ppm Betriebstemperatur -20 °C to +50 °C Sender Sendeleistung 500 mW Maximaler Frequenzhub ≤2.5 kHz Störstrahlung ≤1 µW Benachbarte Kanalleistung ≤-60 dB SNR ≥-36 dB Stromverbrauch ≤750 mA Empfänger Empndlichkeit ≤26.5 dBµV/m (20dB SINAD) Audioleistung 0.95 W (an 8 Ohm) Nachbarkanalselektivität ≥81.3 dBµV/m Störunterdrückung ≥91.3 dBµV/m Stromverbrauch ≤400 mA10 Deutsch

9. Sicherheitshinweise

• Reparaturen sollten nur von Fachhändlern vorgenommen werden

• Nehmen Sie keine Veränderungen am Funkgerät vor

• Die Funkgeräte sollten nicht sehr starker Hitze ausgesetzt werden

• Tauchen Sie das Gerät nicht vollständig unter Wasser.

Das Gerät lässt sich nicht einschalten oder schaltet sich automatisch ab

1. Laden Sie die Batterie auf.

2. Reinigen Sie die Batteriekontakte vor dem

Auaden Ich kann nicht mit anderen Teilnehmern kommunizieren.

1. Stellen Sie sicher, dass Sie sich auf dem

selben Kanal und Unterkanal (CTCSS/DCS) benden

2. Sie benden sich außerhalb der

Übertragungsreichweite der anderen Funkgeräte Sie hören den anderen Teilnehmer, aber dieser kann Sie nicht hören Ihr Gesprächspartner verwendet einen Unterkanal (CTCSS/DCS), Sie aber nicht. Passen Sie die Einstellungen beider Funkgeräte aneinander an. Andere Teilnehmer hören Sie nur abgebrochen

1. Das Signal ist zu schwach - sie sind zu weit

voneinander entfernt

2. Ist das externe Mikrofon defekt? Bitte

kontaktieren Sie einen Fachhändler Ich höre Funksprüche von anderen Gruppen Andere Benutzer verwenden denselben Kanal wie Sie - wechseln Sie den Kanal

11. Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

12. Konformitätserklärung

Hiermit erklärt Alan Electronics GmbH, dass die Funkgeräte Tectalk Worker 2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://service.alan-electronics.de/CE-Papiere/11 Deutsch

13. Gewährleistungsinformationen

Wir sind verpichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäusedefekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.
