Produkttyp	ISDN-Telekommunikationssystem für Unternehmen
Modell	KX-TD1232G (kompatibel mit KX-TD408G, KX-TD816G)
Maximale Kapazität	38 externe Leitungen, 32 Nebenstellen (bis zu 64 mit Erweiterung)
Stromversorgung	230 V AC, 50 Hz
Unterstützte Telefontypen	Digitale und analoge Panasonic Systemtelefone, Standardtelefone, Fax, DECT-Schnurlostelefone
Hauptfunktionen	Least Cost Routing (LCR), Nebenstelleverdopplung, DECT, Sprachmailbox, Anrufaufzeichnung, Dreierkonferenz, Anrufweiterleitung, Anklopfen, Gegensprechen, Lautsprecherdurchsage
Netzwerk	ISDN (S0, S2)
Anzeige	Auf Systemtelefonen mit Display (Modelle KX-T75xx)
Programmierung	Über Systemtelefon oder Konsole, feste und variable Funktionscodes
Anrufverwaltung	Anrufweiterleitung (sofort, bei Besetzt, bei Nichtabheben), Durchstellen, Halten, Anrufübernahme, Parken
Sicherheit	Elektronische Nebenstelle-Sperre, Codeschutz, Anruffilterung
Installationsempfehlungen	Fern von Wärmequellen, Feuchtigkeit, Staub und elektromagnetischer Strahlung
Wartung	Mit einem weichen, trockenen Tuch abwischen; keine Lösungsmittel oder Scheuermittel verwenden
Reparaturen	Nur von einem autorisierten Techniker durchführen lassen
Sicherungsbatterie	Integrierte Lithium-Batterie (Sicherungsdauer: ca. 7 Jahre)
Zusätzliche Optionen	DECT-Module, Video-Türsprechanlage, externe Relais, externer Summer, serieller Drucker RS-232C
Normen	EU-Richtlinien (73/23/EWG, 89/336/EWG, 92/31/EWG, 93/68/EWG) - CE-Kennzeichnung
Dokumentation	264-seitiges Benutzerhandbuch als PDF-Download verfügbar

Häufig gestellte Fragen - KXTD1232G PANASONIC

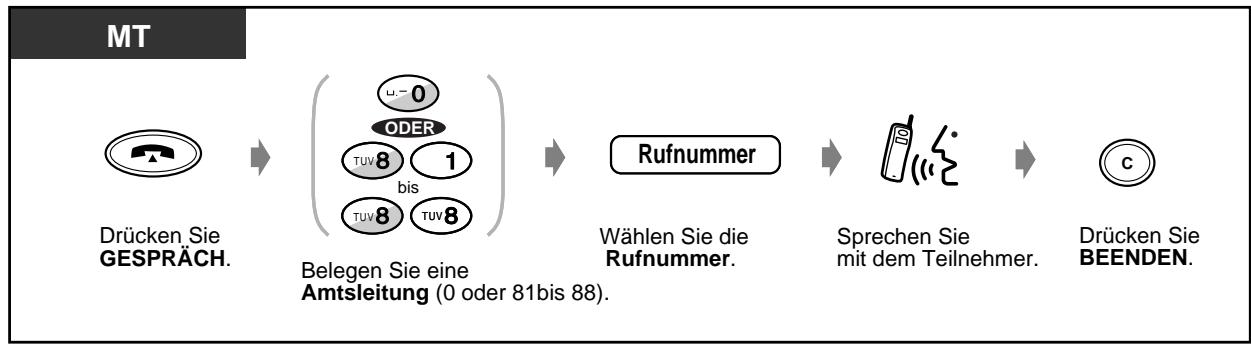

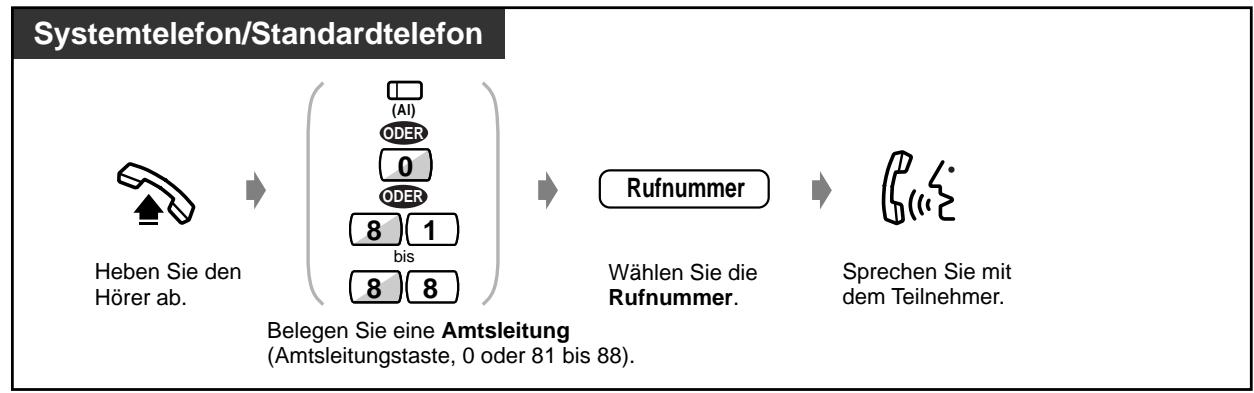

Wie tätige ich ein externes Gespräch?

Wählen Sie 0 oder eine externe Leitung (81 bis 88) für den Freiton und dann die gewünschte Rufnummer. Sie können auch die programmierten externen Leitungstasten verwenden.

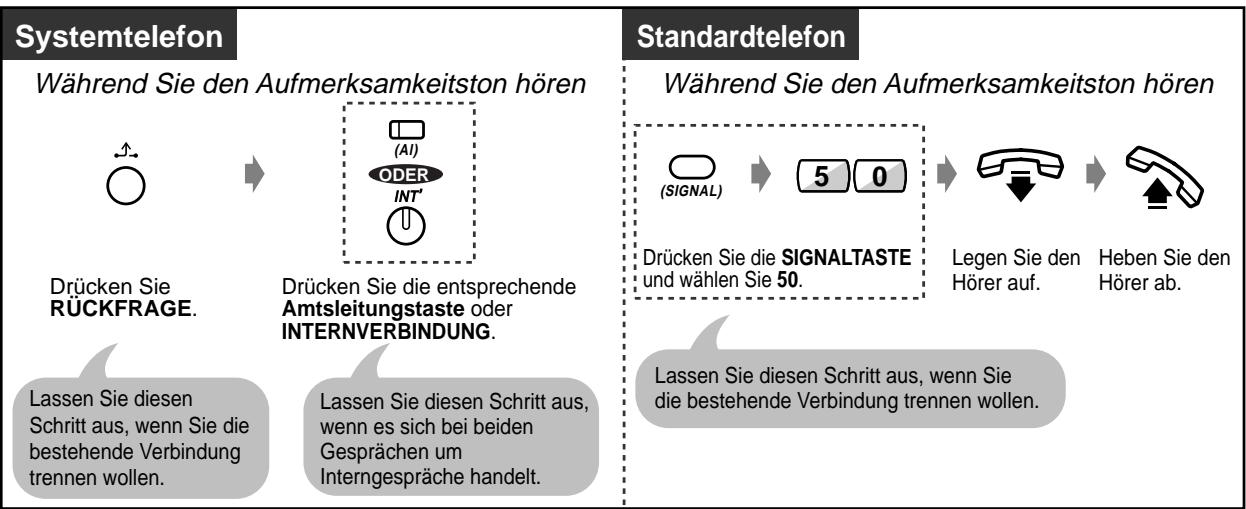

Wie leite ich einen Anruf an eine andere Nebenstelle weiter?

Während des Gesprächs drücken Sie die Taste TRANSFER oder wählen Sie den Funktionscode, dann die Rufnummer der Zielnebensstelle. Sagen Sie ggf. den Anruf an, dann legen Sie auf.

Was tun, wenn die Nebenstelle klingelt, aber niemand abhebt?

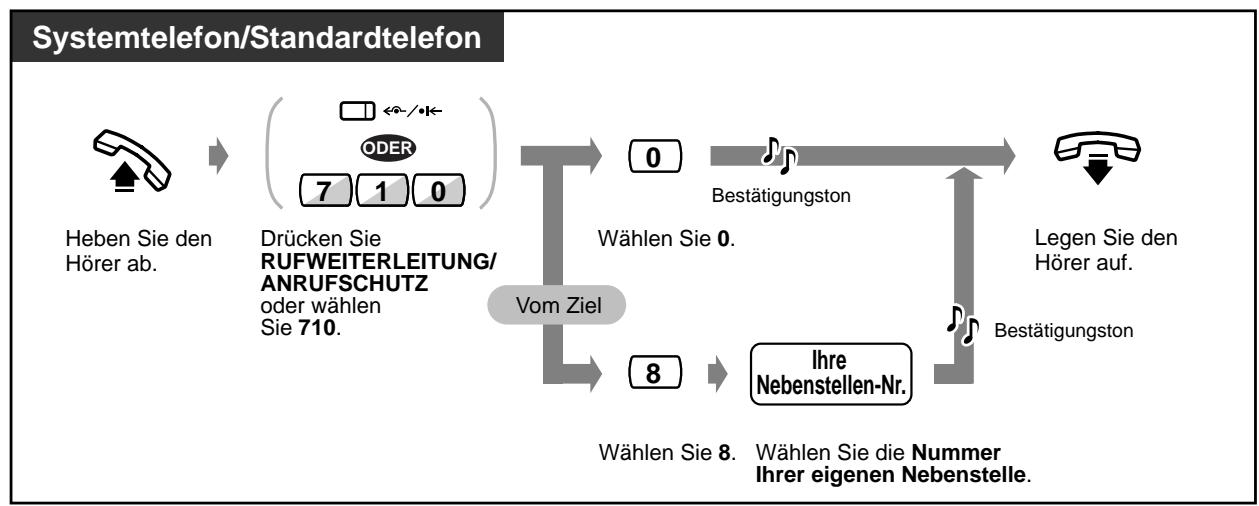

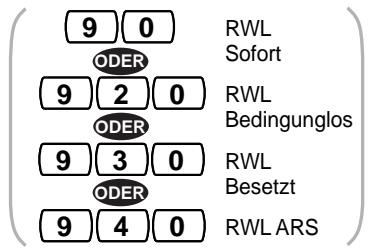

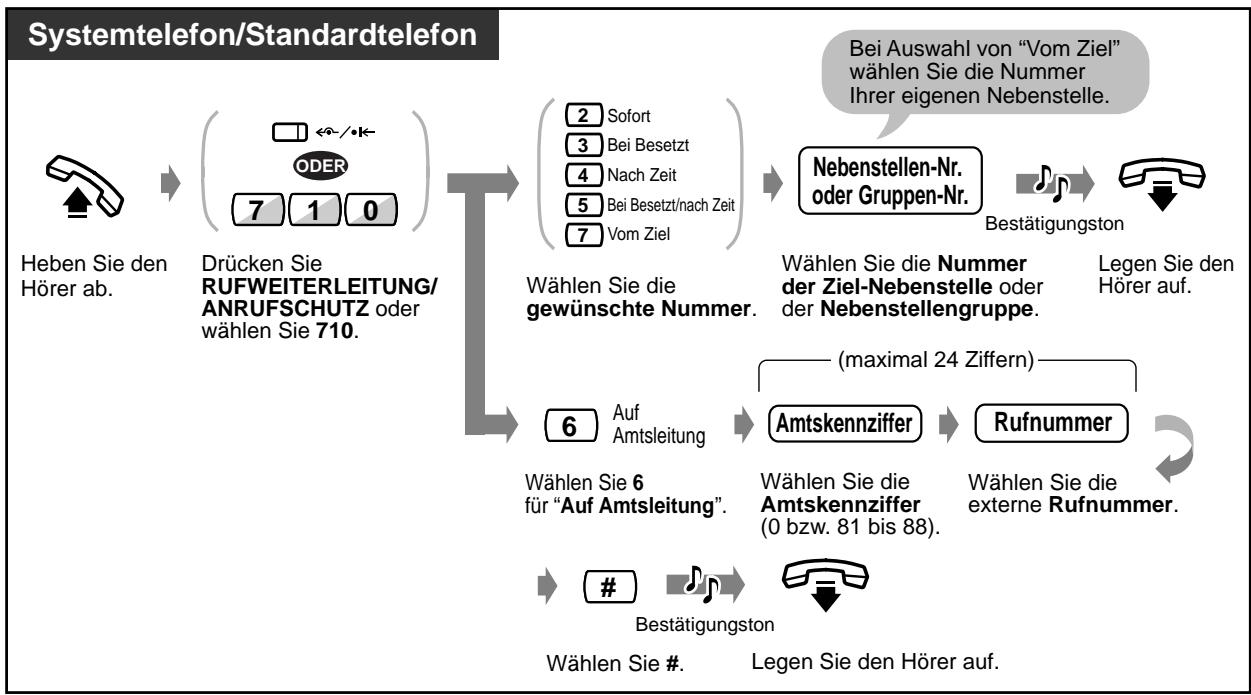

Sie können die Anrufweiterleitung von Ihrer Nebenstelle aktivieren: Wählen Sie 710, dann die Art der Weiterleitung (2 für sofort, 3 für besetzt, usw.) und die Zielrufnummer. Zum Deaktivieren wählen Sie 710 0.

Wie stelle ich einen Anruf in Wartestellung?

Drücken Sie die Taste HALTEN oder wählen Sie 50. Der Anruf wird gehalten und kann durch erneutes Drücken derselben Taste oder erneute Wahl von 50 wieder aufgenommen werden.

Kann ich ein schnurloses Telefon mit diesem System verwenden?

Ja, das System unterstützt optionale DECT-Mobilteile. Sie müssen das Mobilteil an der Basis anmelden. Siehe Kapitel 5 des Handbuchs.

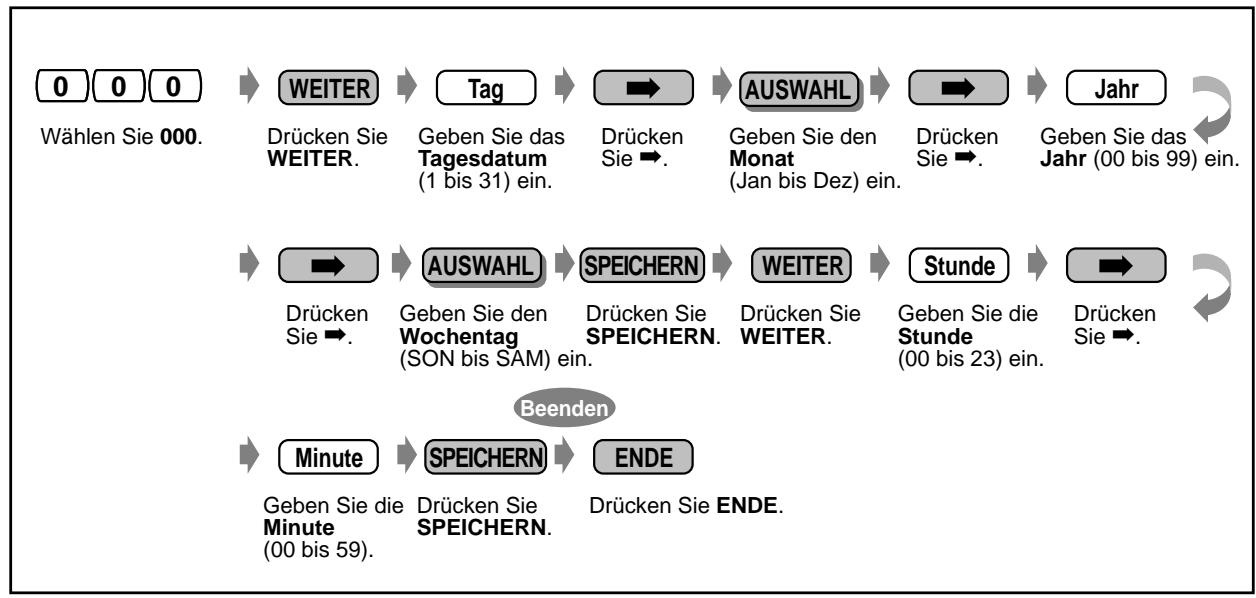

Wie stelle ich Uhrzeit und Datum des Systems ein?

Von einer berechtigten Nebenstelle wählen Sie 000, geben Sie dann Uhrzeit und Datum im geforderten Format ein. Bestätigen Sie mit #. Siehe Abschnitt 4.2.2 des Handbuchs.

Was tun, wenn das Display 'Systemdatenfehler' anzeigt?

Dies kann auf ein Problem mit dem Sicherungs-RAM hinweisen. Wenden Sie sich an Ihren Händler oder einen autorisierten Techniker zur Überprüfung.

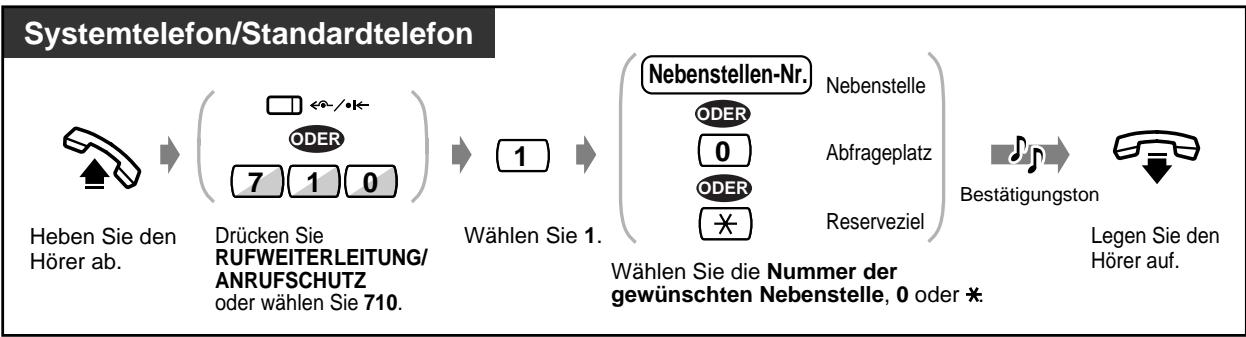

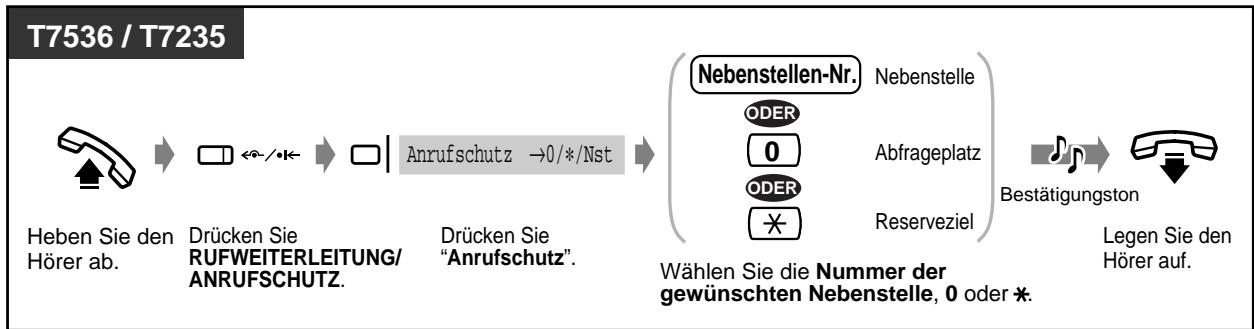

Wie kann ich eingehende Anrufe auf meiner Nebenstelle sperren?

Aktivieren Sie den Anrufschutz: Wählen Sie 710, dann 1 und die Rufnummer der weiterleitenden Nebenstelle (oder 0 für die Zentrale). Zum Deaktivieren wählen Sie 710 0.

Das System reagiert nach einem Stromausfall nicht mehr. Was tun?

Das System startet automatisch neu. Wenn das Problem bestehen bleibt, führen Sie einen Systemneustart durch, indem Sie mit einem spitzen Gegenstand auf die Reset-Taste drücken (siehe Abschnitt 1.5). Achtung: Einige temporäre Einstellungen gehen verloren.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer ist auf dem Typenschild auf dem Gehäuse der Zentraleinheit eingraviert. Notieren Sie sie im Handbuch (Seite 4) für eventuelle Reklamationen.

BEDIENUNGSANLEITUNG KXTD1232G PANASONIC

ISDN Telekommunikationssystem

Bedienungsanleitung

KX-TD408G

Model No. KX-TD816G/KX-TD1232G

Wir danken Ihnen, dass Sie sich für dieses ISDN Telekommunikationssystem von Panasonic entschieden haben.

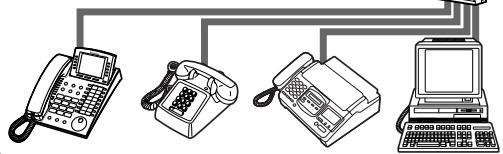

Telefon

An diese Telefonanlage können digitale und analoge Panasonic-Systemtelefone angeschlossen werden. Der Anschluss von Standard-Endgeräten, z.B. Standardtelefonen, Faxgeräten, schnurlosen Telefonen und Sprachverarbeitungssystemen, ist ebenfalls möglich.

1.3.1 Anschlussbeispiel

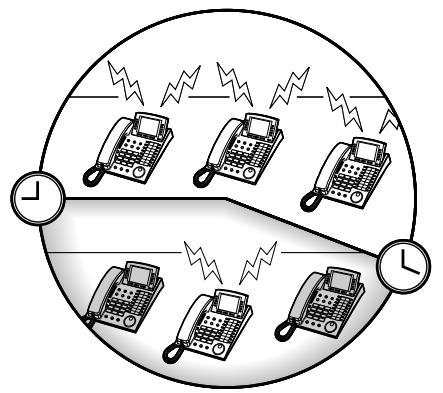

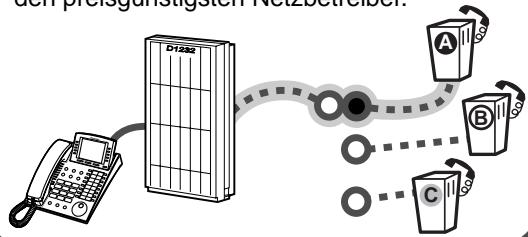

Einsparung von Gebühren (LCR = Least Cost Routing)

Dieses System wählt je nach der gewählten Rufnummer und der Tageszeit automatisch den preisgünstigsten Netzbetreiber.

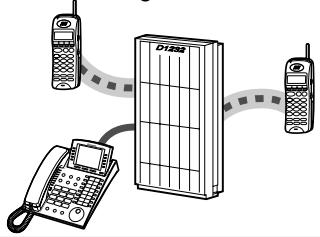

DECT-System

Die TK-Anlagen KX-TD816 und KX-TD1232 unterstützen das optionale DECT-System. Danach können DECT-Mobilteile (MT) gemeinsam mit den leitungsgebundenen Telefonen der Anlage betrieben werden.

DECT-Mobilteil

Verdopplung der Nebenstellen

Diese Anlage kann die Anzahl verfügbarer Nebenstellen verdoppeln, indem sowohl Systemtelefone als auch Standardtelefone angeschlossen werden, sodass jeder Nebenstelle über zwei Telefone verfügt, die sich die gleiche Nebenstellennummer teilen. Darüber hinaus können Sie ein digitales Panasonic-Systemtelefon und ein Standardtelefon an den gleichen Anschluss anschließen und diese beiden Telefone als separate Nebenstellen verwenden.

1.4.1 Paralleler Anschluss eines zweiten Telefons

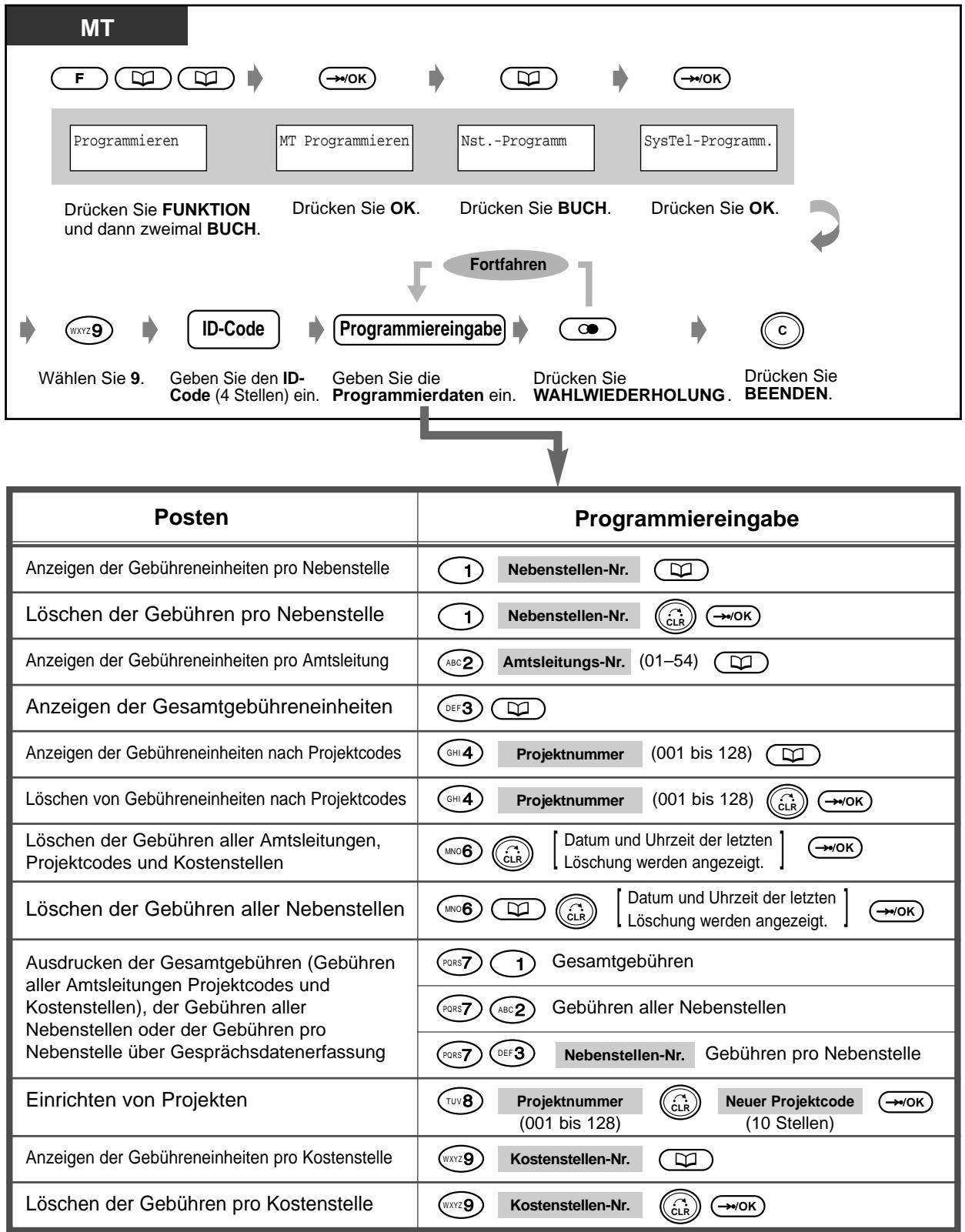

Gesprächsdatenerfassung

Dieses System kann die folgenden Daten über geführte Gespräche aufzeichnen oder ausdrucken: Datum, Uhrzeit, Nebenstellennummer, gewählte Rufnummer, Gesprächsdauer usw.

Datum	Uhrzeit	Nebenstellen-Nr.
06/24/99	10:03	123
06/24/99	11:07	223

Bitte Fachhändler konsultieren.

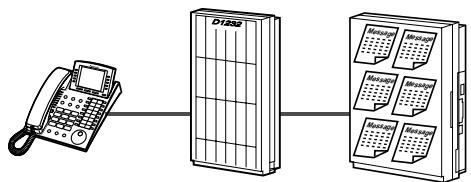

Unterstützung von VoiceMail-Systemen

Sie können Ihre eigenen Anrufe an ein Sprachverarbeitungssystem weiterleiten und von Anrufern für Sie bestimmte Nachrichten zu ihrer Mailbox leiten lassen, wenn Sie Gespräche nicht entgegennehmen können.

2.8.3 Bei Anschluss eines Sprachprozessorsystems

Hinweis:

Der Zusatz "G" hinter der jeweiligen Modell-Bezeichnung wird im Folgenden ausgelassen.

Wichtige Information

WARNUNG

INSTALLATION UND REPARATUR DIESER TK-ANLAGE DÜRFEN NUR DURCH AUTORISIERTES PERSONAL ERFOLGEN.

WENN EINE BESCHÄDIGUNG DIESES GERÄTES DAZU FÜHRT, DASS BAUTEILE IM INNEREN FREILIEGEN, TRENNEN SIE BITTE UNVERZÜGLICH DAS NETZKABEL VON DER NETZSTECKDOSE UND LASSEN DIE ANLAGE DURCH IHREN FACHHÄNDLER ÜBERPRÜFEN. VOR EINEM TRANSPORT DER ANLAGE AN EINEN ANDEREN AUFSTELLUNGSORT IST SIE ZUERST VON DER LEITUNG ZU TRENNEN, BEVOR DER NETZSTECKER ABGEZOGEN WIRD. BEIM ERNEUTEN ANSCHLIESSEN VERFAHREN SIE DANN IN UMGEKEHRTER REIHENFOLGE (NETZANSCHLUSS ZUERST).

DAS NETZKABEL DIESES GERÄTES BESITZT EINEN SCHUKOSTECKER UND DARF NUR AN EINE VORSCHRIFTSMÄSSIG GEERDETEN NETZSTECKDOSE ANGESCHLOSSEN WERDEN. DIE STROMVERSORGUNG DER ANLAGE KANN DURCH ABZIEHEN DES NETZSTECKERS SOFORT UNTERBROCHEN WERDEN. AUS SICHERHEITSGRÜNDEN SOLLTE SICH DIE NETZSTECKDOSE IN UNMITTELBARER NÄHE DER ANLAGE BEFINDEN UND WÄHREND DES BETRIEBS JEDERZEIT ZUGÄNGLICH SEIN.

UM STROMSCHLAG ODER FEUERENTWICKLUNG VORZUBEUGEN, SETZEN SIE DIESES GERÄT NIEMALS REGEN ODER IRGENDEINER ANDEREN ART VON FEUCHTIGKEIT AUS.

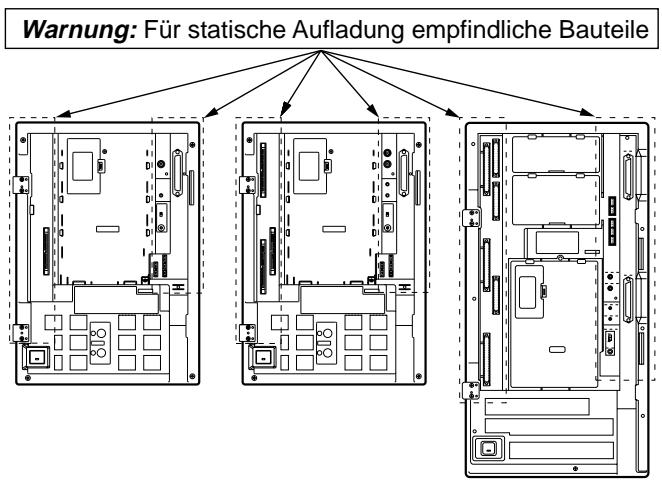

WARNUNG

Dieses Gerät besitzt Bauteile, die gegenüber statischer Aufladung empfindlich sind. Um die Platinen vor statischer Aufladung zu schützen, vermeiden Sie jegliche Berührung der in der Abbildung rechts gezeigten Steckplätze und Anschlüsse. Um statische Aufladung von Ihrem Körper abzuleiten, können Sie einen Massepunkt berühren oder einen Antistatikgurt tragen.

Die unten abgebildeten Symbole werden in diesem Handbuch häufig verwendet und besitzen folgende Bedeutungen:

Hinweise

Erläuterungen

Achtung

• Installieren Sie die Anlage nicht in der Nähe von Heizgeräten bzw. Heizkörpern und nicht im Bereich elektrischer Störfelder, wie sie beispielsweise von Leuchtstofflampen, Motoren und Fernsehgeräten erzeugt werden. Solche Störquellen können den Betrieb der Anlage beeinträchtigen.
• Halten Sie die Anlage fern von Staub, Feuchtigkeit, hohen Temperaturen (höher als 40°C) und Erschütterungen, und setzen Sie sie keiner unmittelbaren Sonneneinstrahlung aus.
• Achten Sie darauf, dass keine Drähte, Kabelreste, Nägel o. Ä. durch die Lüftungsschlitze in das Gehäuse fallen.
• Verwenden Sie auf keinen Fall Benzin, Verdünnungsmittel oder Scheuerpulver zum Reinigen des Gehäuses. Wischen Sie es nur mit einem weichen Tuch ab.

Die Seriennummer dieser Anlage finden Sie auf dem Typenschild. Bitte tragen Sie diese Seriennummer in das hierfür vorbereitete Feld unten ein und bewahren Sie dieses Handbuch an einem sicheren Ort auf. Im Falle eines Diebstahls haben Sie dann einen Beleg für Ihren Kauf.

MODELL: KX-TD408G

KX-TD816G KX-TD1232G

SERIEN-NR. (unten auf der Anlage angegeben)

Für zukünftige Rückfragen

KAUFDATUM

NAME DES FACHHÄNDLERS

ANSCHRIFT DES FACHHÄNDLERS

Inhaltsverzeichnis

1 Übersicht

1.1 Anlagenkapazität 12 1.1.1 Anlagenkapazität 12 1.2 Anordnung der Buchsen und Anschlüsse 13 1.2.1 Anordnung der Buchsen und Anschlüsse 13 1.3 Anschlussbeispiel 15 1.3.1 Anschlussbeispiel 15 1.4 Paralleler Anschluss eines zweiten Telefons 16 1.4.1 Paralleler Anschluss eines zweiten Telefons 16 1.5 System-Neustart 18 1.5.1 System-Neustart 18

2 Bedienung

2.1 Vor der Inbetriebnahme 20 2.1.1 Vor der Inbetriebnahme 20 2.2 Anrufen 27 2.2.1 Grundverfahren 27 2.2.2 Speichergestützte Wahl 30 2.2.3 Wahlwiederholung 35 2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet 37 2.2.5 Anrufen ohne Einschränkungen 44 2.2.6 Wechsel des Rufmodus (Wahl zwischen Tonruf und Sprachruf) 46

2.3 Anrufe entgegennehmen 47 2.3.1 Entgegennehmen von Anrufen 47 2.3.2 Entgegennehmen von Internrufen ohne Abheben des Hörers (Automatische Anschaltung bei Internrufen) 48 2.3.3 Entgegennehmen eines für eine andere Nebenstelle bestimmten Anrufs (Heranholen eines Rufes) 49 2.3.4 Entgegennehmen eines Anrufs über externen Lautsprecher (Amtsgespräch-Entgegennahme von beliebiger Nebenstelle) 51 2.4 Während eines Gesprächs 53 2.4.1 Halten eines Gesprächs 53 2.4.2 Wechsel zwischen zwei Gesprächen (MakeIn) 60 2.4.3 Vermitteln eines Gesprächs 61 2.4.4 Entgegennehmen eines anklopfenden Gesprächs 63 2.4.5 Gespräche zwischen drei Teilnehmern 64 2.4.6 Speichern einer Rufnummer (Notizbuchfunktion) 66 2.4.7 Stummschaltung 67 2.4.8 Anderen das Mithören Ihres Gesprächs gestatten (Lautsprechen) 68 2.5 Vor Verlassen des Arbeitsplatzes 69 2.5.1 Weiterleiten ankommender Rufe (Rufweiterleitung) 69

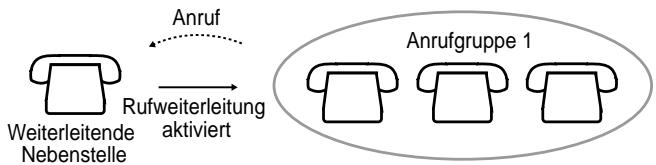

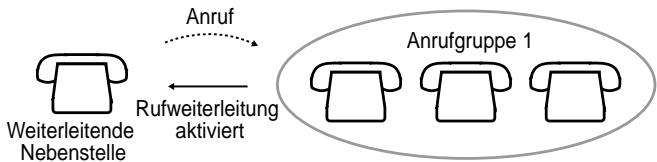

2.5.2 Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe) 73 2.5.3 Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung) 75 2.5.4 Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss) 78 2.5.5 Verlassen einer Anrufgruppe (Log-In/Log-Out) 79

2.6 Durchsagen übertragen/beantworten 80

2.6.1 Durchsagen 80 2.6.2 Vermittlung nach Durchsage an eine bestimmte Person 84 2.6.3 Durchsage beantworten 87

2.7 Persönliche Einrichtung des Telefons 89

2.7.1 Einstellen des Alarms (Terminruf) 89 2.7.2 Ablehnen ankommender Anrufe (Anrufschutz [ARS]) 91 2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitston / Direktansprüche / Diskrete Direktansprüche) 93 2.7.4 Sperren von Durchsagen (Durchsagesperre) 94 2.7.5 Anzeige Ihrer Rufnummer beim gerufenen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufenen [CLIP]/anrufenden Teilnehmer [COLP]) 95 2.7.6 Unterdrücken der Anzeige Ihrer Nummer beim angerufenen Teilnehmer (Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer [CLIR]) 97 2.7.7 Unterdrücken der Anzeige Ihrer Nummer beim anrufenden Teilnehmer (Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer [COLR]) 98 2.7.8 Verhindern des Heranholens Ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes) 99 2.7.9 Verhindern des Aufschaltens von anderen Nebenstellen (Aufschaltsperre) 100 2.7.10 Einsetzen der Hintergrundmusik 101 2.7.11 Prüfen der Betriebsart der Tag-/Nachtschaltung 102 2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf) 103 2.7.13 Löschen der programmierten Einstellungen Ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen) 105

2.8 Bedienung von optionalem Zubehör 106

2.8.1 Türsprechstelle/Türöffner 106 2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage 110 2.8.3 Bei Anschluss eines Sprachprozessorsystems 111 2.8.4 Bei Anschluss eines externen Relais 117 2.8.5 Bei Anschluss eines externen Rufsignalgebers 118

2.9 Verwendung eines Systemtelefons mit Display 119

2.9.1 Anrufen unter Verwendung des Logbuchs (Logbuch für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230, KX-T7235] 119 2.9.2 Anlegen eines Logbucheintrags [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235] 121 2.9.3 Verhindern des Einsehens Ihres Logbuchs durch Unbefugte (Logbuchsperre für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235] 122 2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235 123

3 Sonderfunktionen am Abfrageplatz

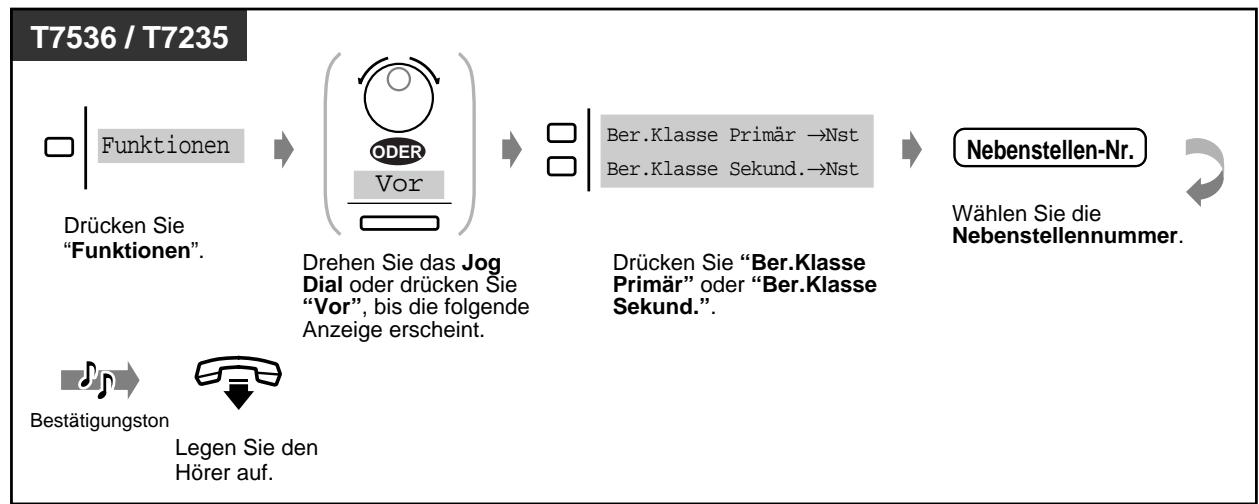

3.1 Nebenstellen-Steuerung 138 3.1.1 Zuordnen der Berechtigungsklasse 138 3.1.2 Ändern der Einstellungen 140 3.2 Systemsteuerung 141

3.2.1 Weiterschalten eines wartenden Rufes (Automatischer Überlauf/Schnelle Rufweiterschaltung) 141 3.2.2 Tag-/Nachtschaltung 142 3.2.3 Einschalten der externen Hintergrundmusik 144 3.2.4 Aufsprechen von Ansagetexten 145 3.2.5 Verwendung der Tasten ANTWORTEN und TRENNEN [nur KX-T7541] 146 3.2.6 Hotelanwendungen 147 3.2.7 Ausdrucken des System-Arbeitsreports 153 3.2.8 Bei Anschluss eines externen Sensors 154

4 Wunschgemäße Einrichtung von Nebenstellen und Anlage

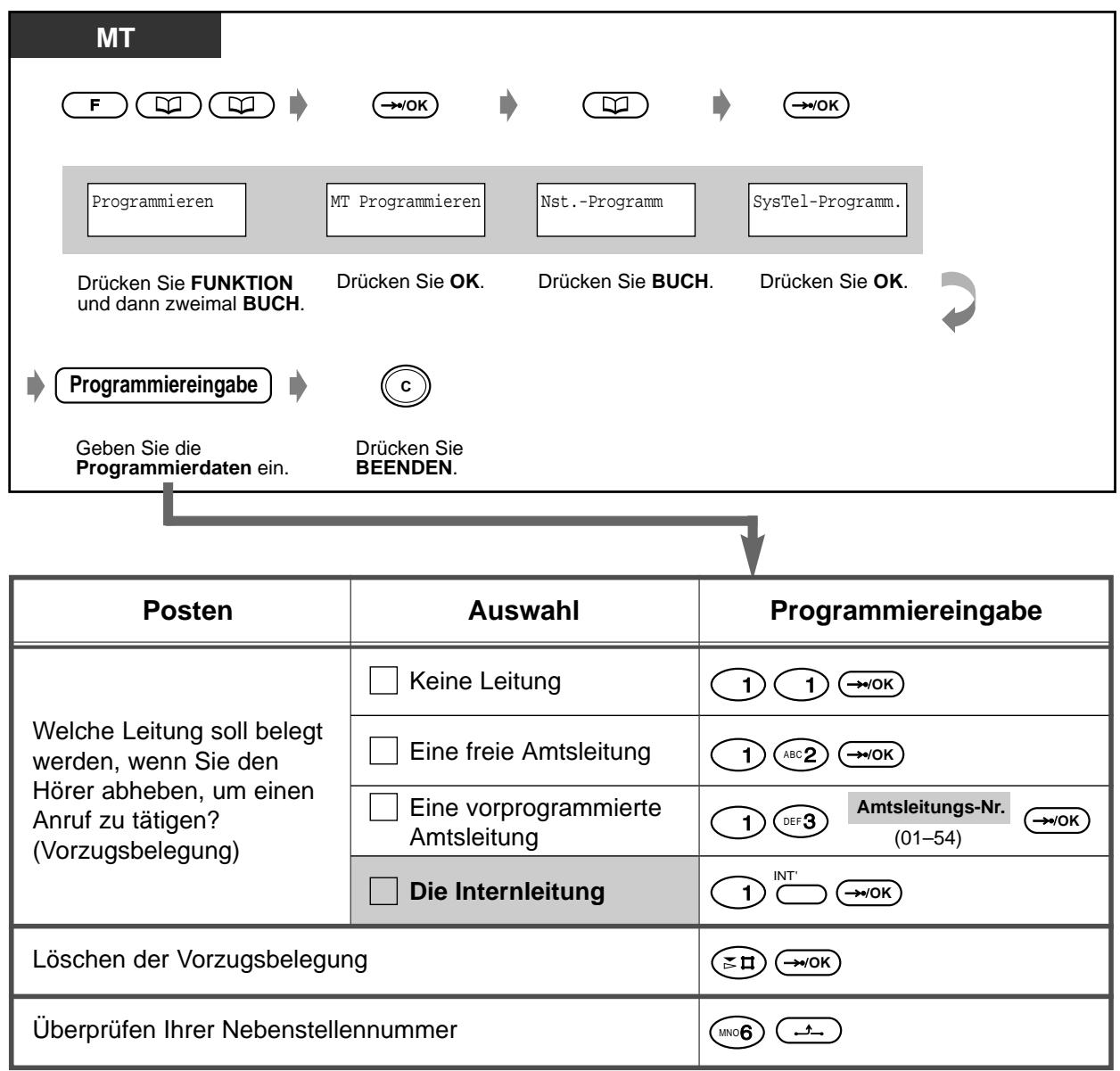

4.1 Wunschgemäße Einrichtung Ihrer Nebenstelle (Nebenstellenprogrammierung) 156

4.1.1 Wunschgemäße Einrichtung Ihrer Nebenstelle (Nebenstellenprogrammierung) 156 4.1.2 Grundeinstellungen 157 4.1.3 Belegung der variablen Funktionstasten 160 4.1.4 Gebührenerfassung [nur vorprogrammierte Nebenstelle] 164

4.2 Wunschgemäße Einrichtung des Systems (Systemprogrammierung) 166

4.2.1 Informationen zur Programmierung 166 4.2.2 Einstellen von Datum und Uhrzeit (000) 173 4.2.3 Eingabe von Kurzwahlnummern (zentral) (001) 174 4.2.4 Eingabe von Kurzwahlnamen (zentral) (002) 175 4.2.5 Zuordnung der Nebenstellennummern (003) 182 4.2.6 Zuordnung der Nebenstellennamen (004) 183

5 DECT-Mobilteil

5.1 Sicherheitsanweisungen 188 5.1.1 Sicherheitsanweisungen 188 5.2 Vor Inbetriebnahme des DECT-Mobilteils 190 5.2.1 Vor Inbetriebnahme des DECT-Mobilteils 190 5.3 Bedienung 198 5.3.1 Anrufen 198 5.3.2 Anrufe annehmen 201 5.3.3 Wahlwiederholung 202 5.3.4 Halten eines Gesprächs 203 5.3.5 Vermitteln eines Gesprächs 205 5.3.6 Verwendung der Wahlspeicher 206 5.3.7 Parallelbetrieb des Mobilteils mit dem drahtgebundenen Telefon (SUPERTWIN-Port [S-TWIN]) 213 5.3.8 Sperren der Tastatur 215 5.3.9 Auswahl der Funktionstasten im Display 216 5.3.10 Sonstige Bedienungsvorgänge 217

5.4 Anpassen Ihres Mobilteils und Systems 224

5.4.1 Informationen zur Programmierung 224 5.4.2 Mobilteil-Programmierung 225 5.4.3 Programmierung der TK-Anlage 231

6 Anhang

6.1 Fehlersuche 238 6.1.1 Fehlersuche 238 6.2 Übersicht der Funktionskennziffern 245 6.2.1 Übersicht der Funktionskennziffern 245 6.3 Rufnummernverzeichnis 249 6.3.1 Rufnummernverzeichnis 249 6.4 Übersicht der Hörtöne/Rufsignale 257 6.4.1 Übersicht der Hörtöne/Rufsignale 257 6.5 Technische Daten 261 6.5.1 Technische Daten 261

Abschnitt 1 Übersicht

Dieses Kapitel enthält eine Kurzbeschreibung der Anlage.

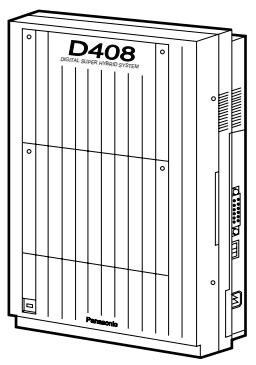

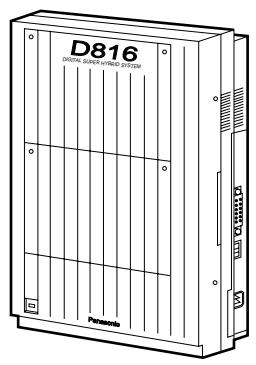

1.1 Anlagenkapazität

1.1.1 Anlagenkapazität

Die folgende Anzahl von Nebenstellen und Amtskanälen kann an diese Anlage angeschlossen werden.

	Grundsystem	Modulare Erweiterung	Gekoppelte Systeme
KX-TD408
Amtskanäle	0	4	—
Nebenstellen	8	—	—
KX-TD816
Amtskanäle	0	8	—
Nebenstellen	8	16	—
KX-TD1232
Amtskanäle	0	38	38
Nebenstellen	16	32	64

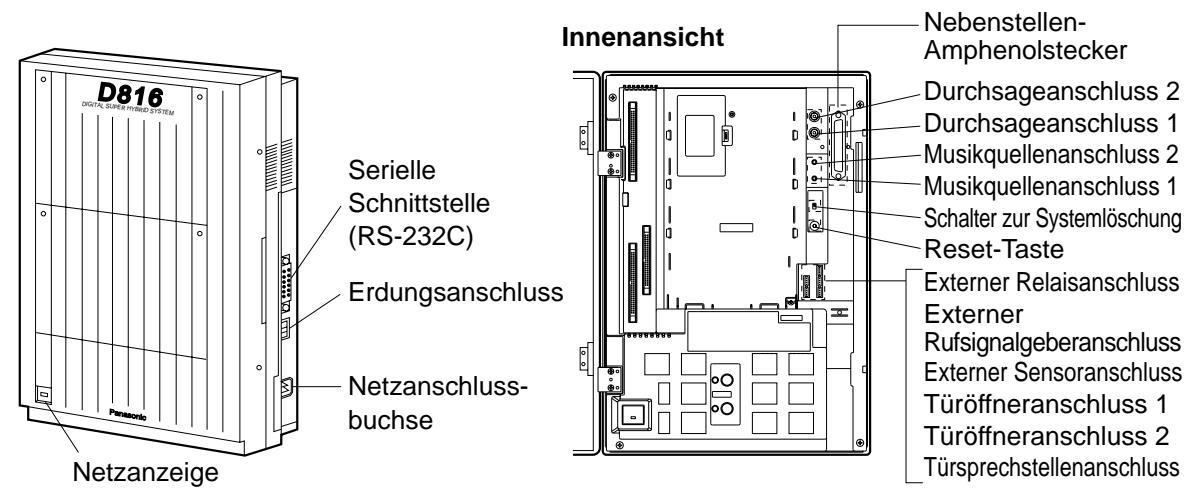

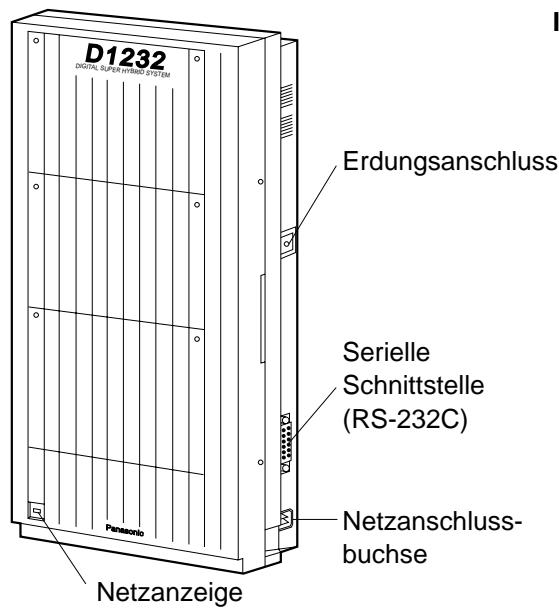

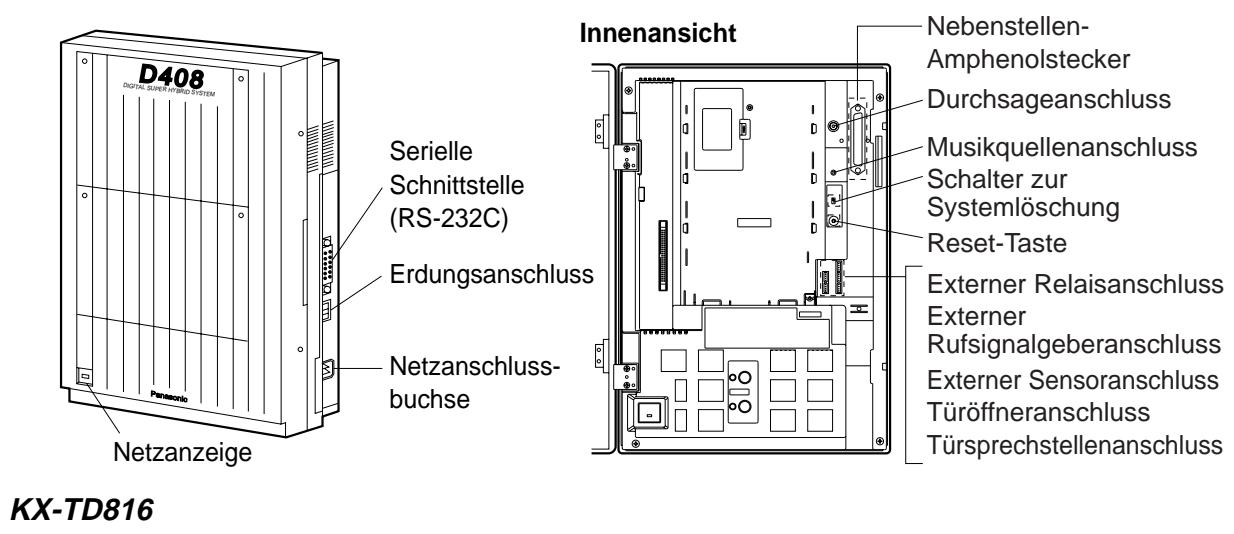

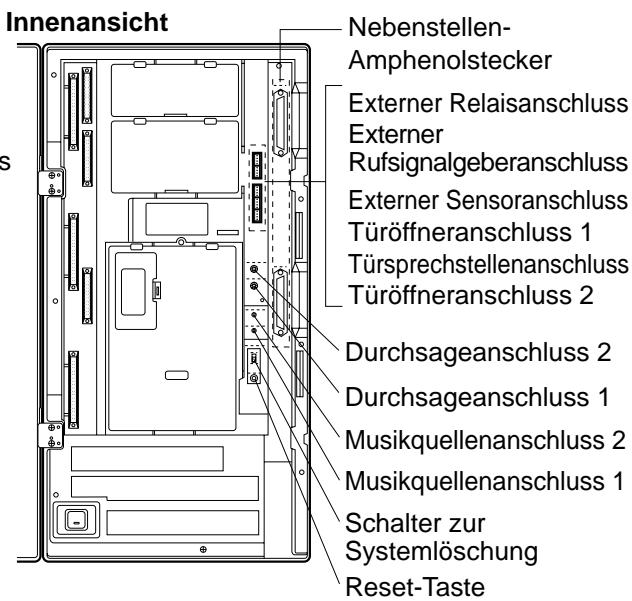

1.2 Anordnung der Buchsen und Anschlüsse

1.2.1 Anordnung der Buchsen und Anschlüsse

KX-TD408

KX-TD1232

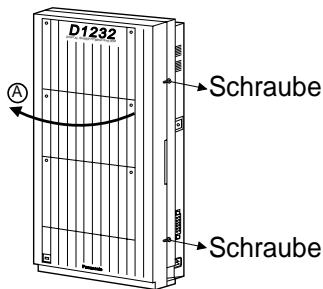

Öffnen des Gehäusedeckels

1. Lösen Sie die zwei Schrauben an der rechten Geräteseite. Beide Schrauben sind durch Federn am Gehäusedeckel gesichert, so dass sie nicht herausfallen können.
2. Öffnen Sie den Gehäusedeckel in Pfeilrichtung A.

Schließen des Gehäusedeckels

1. Führen Sie die beiden obigen Schritte in umgekehrter Reihenfolge aus.

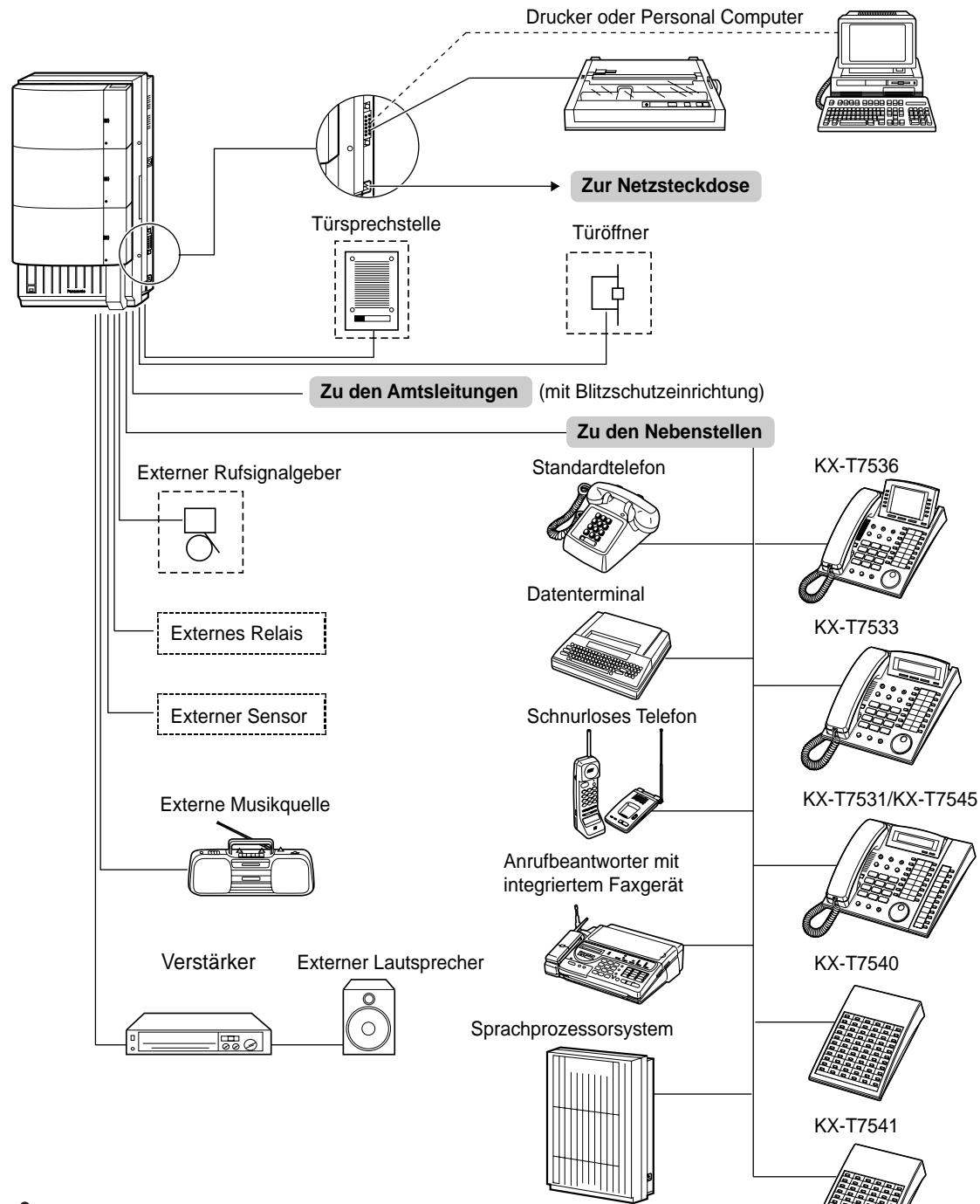

1.3 Anschlussbeispiel

1.3.1 Anschlussbeispiel

Das folgende Diagramm zeigt ein Beispiel des Anschlusses von Sonderzubehör.

: Optionale Karten oder Adapter erforderlich

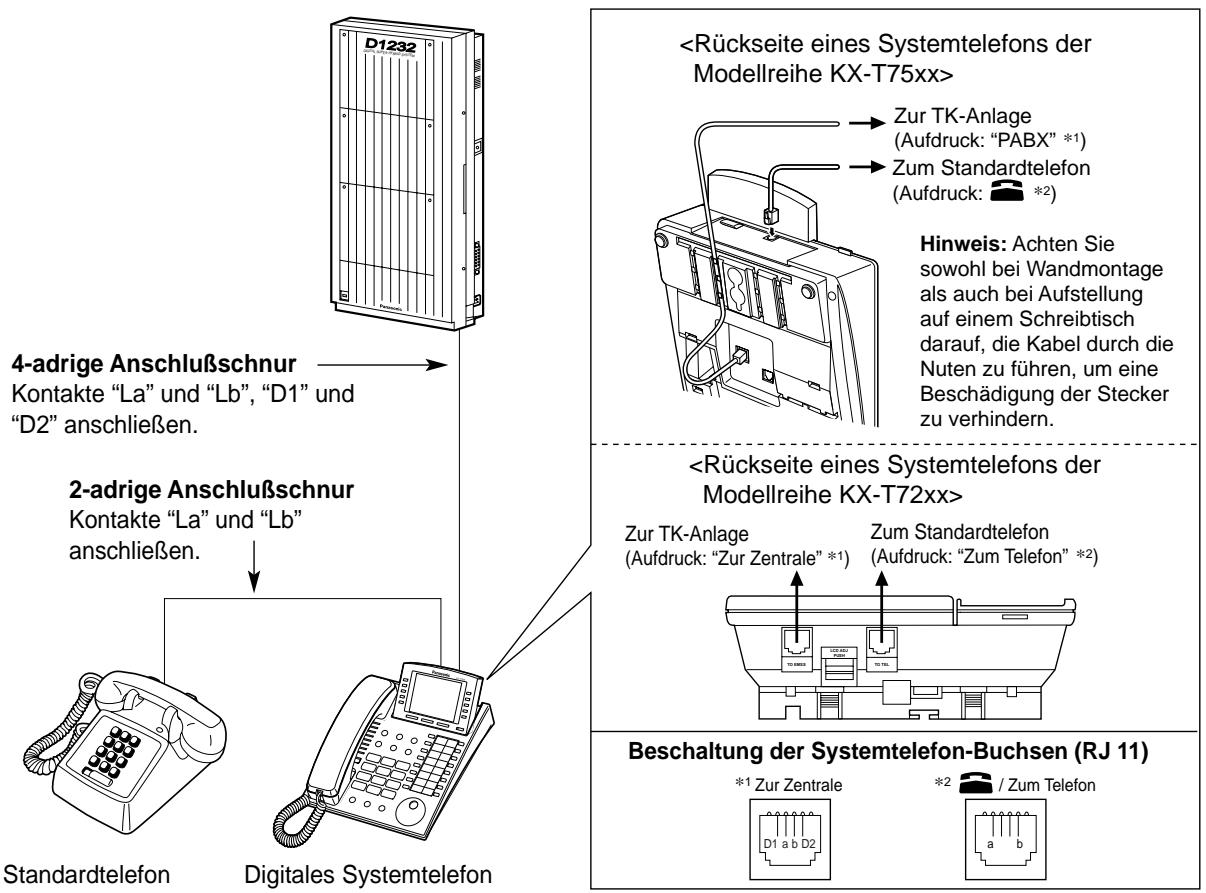

1.4 Paralleler Anschluss eines zweiten Telefons

1.4.1 Paralleler Anschluss eines zweiten Telefons

Zu jedem Panasonic-Systemtelefon kann am selben Anschluss zusätzlich ein beliebiges Standardtelefon oder anderes Standardendgerät, z.B. ein Faxgerät oder ein schnurloses Telefon, betrieben werden. Hierzu gibt es zwei Methoden.

- Paralleler Telefonanschluss

Digitales Systemtelefon und Standardtelefon: Diese beiden Telefone teilen sich eine Nebenstellennummer. Wenden Sie Methode 1 oder 2 an. Um ein Rufsignal für das Standardtelefon zu erhalten, schalten Sie diese Funktion ggf. ein (siehe den Abschnitt "Einstellen des Rufsignals für ein parallel angeschlossenes Telefon" in Kapitel 2 "Bedienung").

- Betrieb mit Porterweiterung (TWIN-Port)

Die beiden Telefone können am selben Anschluss und darauf mit entsprechenden Nebenstellennummern betrieben werden. Weitere Einzelheiten hierzu erhalten Sie von Ihrem Fachhändler. Wenden Sie Methode 2 oder 3 an.

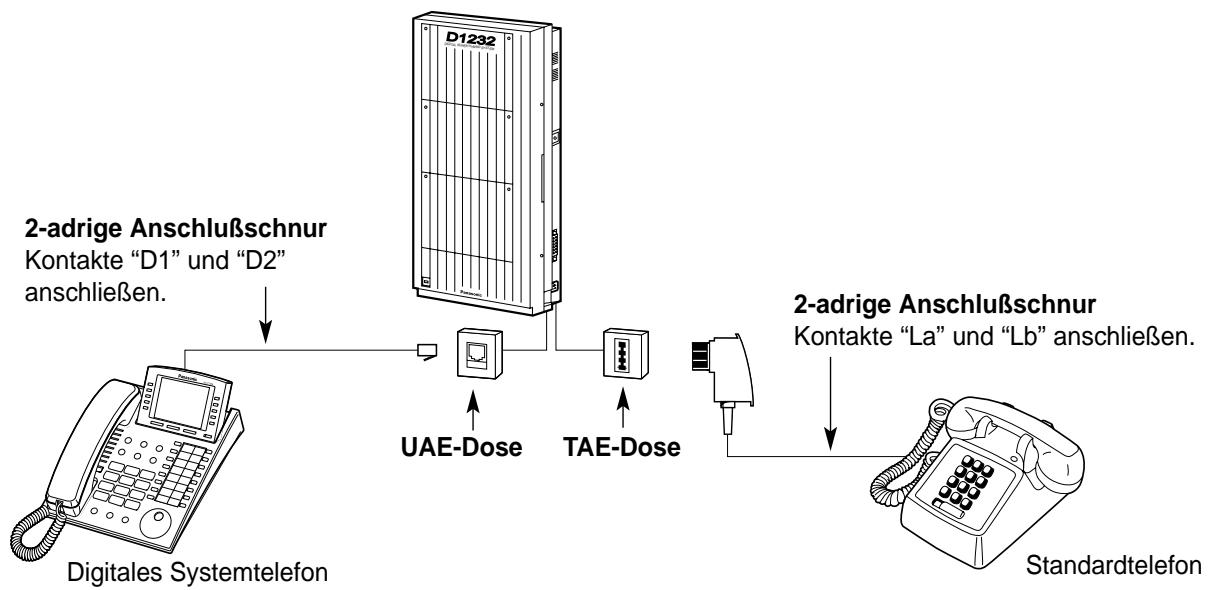

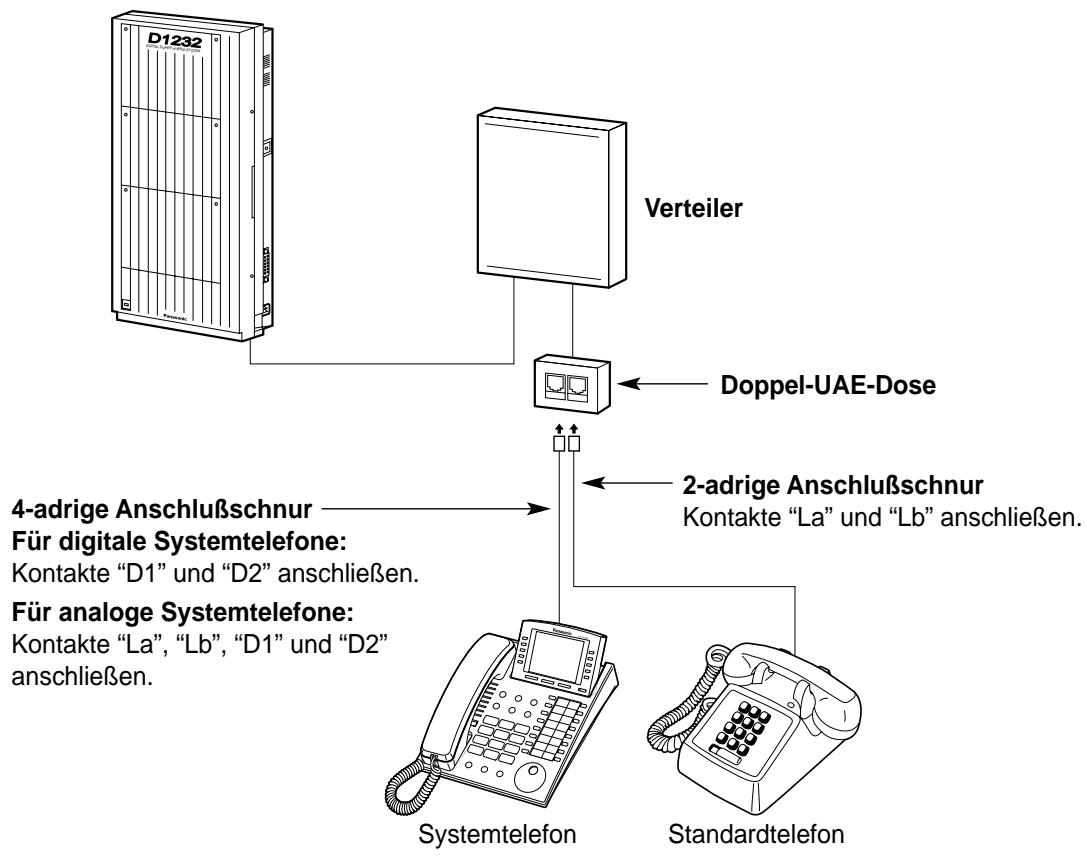

Methode 1

Methode 2

Methode 3

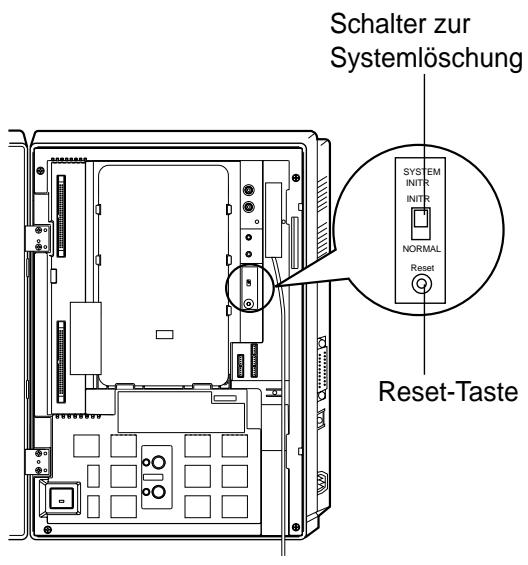

1.5 System-Neustart

1.5.1 System-Neustart

Wenn die Anlage nach dem Einschalten nicht einwandfrei arbeitet, führen Sie einen System-Neustart aus. Dabei werden nur die unten aufgeführten Einstellungen gelöscht.

Wenn die Anlage auch danach nicht einwandfrei funktioniert, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

• Automatische Rückrufe werden gelöscht.
• Geparkte Gespräche werden getrennt, die Parkzonen werden gelöscht.
• Offen gehaltene Gespräche werden getrennt.
• Im Aufbau befindliche Verbindungen werden abgebrochen.
• Exklusiv gehaltene Gespräche werden getrennt.

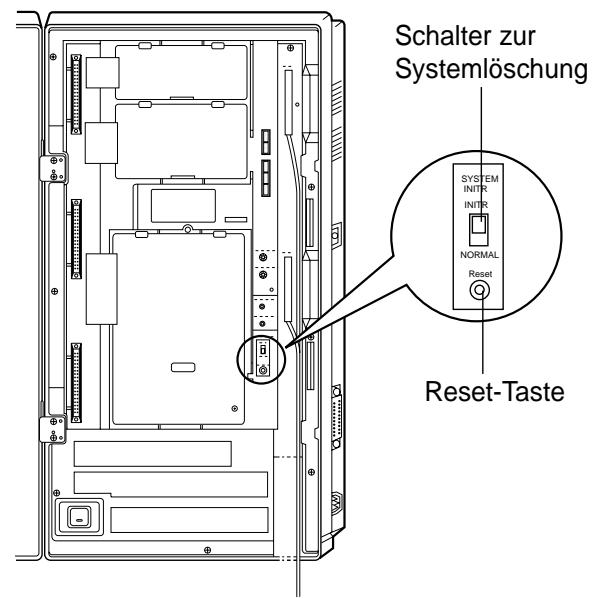

• Vergewissern Sie sich, dass der Schalter zur Systemlösung in der Position "NORMAL" steht.
• Drücken Sie die Reset-Taste mit einem spitzen Gegenstand.

KX-TD408 / KX-TD816

KX-TD1232

Anmerkung

• Wenn Sie erst nach Drücken der Reset-Taste feststellen, dass der Schalter zur Systemlösung in der Position INIT steht, darf diese Einstellung mindestens 30 Sekunden lang nicht verändert werden.

Anderenfalls werden alle Daten der Systemprogrammierung auf ihre Standardeinstellungen zurückgesetzt. Warten Sie danach mindestens 30 Sekunden lang, bevor Sie den Schalter in die Position NORMAL stellen, wonach der normale Betrieb der Anlage wiederhergestellt wird.

Abschnitt 2

Bedienung

In diesem Kapitel wird die Verwendung der einzelnen Leistungsmerkmale erläutert. Bitte lesen Sie dieses Kapitel vollständig durch, damit Sie optimalen Gebrauch von den zahlreichen praktischen Funktionen dieser Anlage machen können.

2.1 Vor der Inbetriebnahme

2.1.1 Vor der Inbetriebnahme

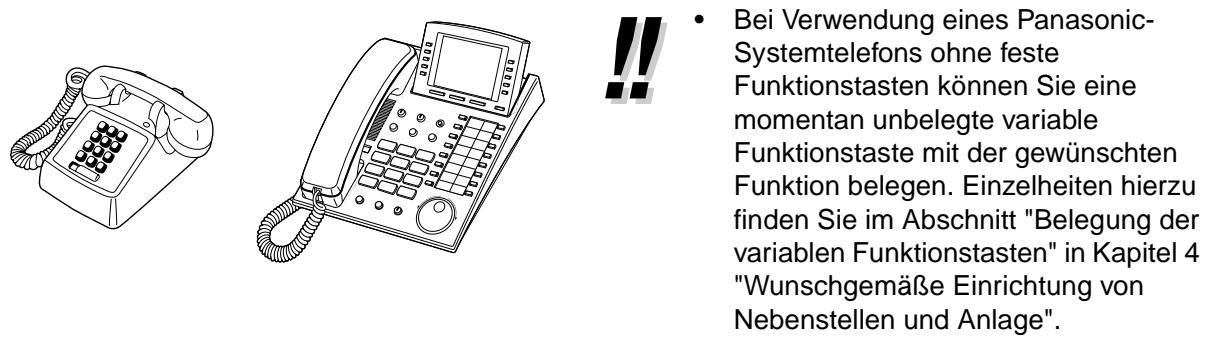

Geeignete Telefontypen

Sie können wahlweise ein Standardtelefon oder ein Panasonic-Systemtelefon (z.B. KX-T7536) an dieser Anlage betreiben. Die Verfahren zur Programmierung der verschiedenen Leistungsmerkmale richten sich nach der Ausführung des jeweils angeschlossenen Telefons. Bei Verwendung eines

Panasonic-Systemtelefons mit festen Funktionstasten (z.B. ) und/oder einem Display können Sie die Programmierung bequem mit Hilfe dieser Funktionstasten oder über Displayanzeigen vornehmen.

Bei Verwendung eines Systemtelefons mit großem Display (z.B. KX-T7536) können Sie den Meldungen folgen, die auf dem Display erscheinen.

Wenn das angeschlossene Telefon weder über feste Funktionstasten noch über ein Display verfügt, können Sie Funktionskennziffern eingeben, um auf diejenigen Leistungsmerkmale der Anlage zuzugreifen, die mit dem betreffenden Telefon verwendet werden können. Bei Verwendung einer Systemkonsole können Sie deren Tasten wie die Tasten des angeschlossenen Systemtelefons verwenden.

Funktionskennziffern

Um auf bestimmte Leistungsmerkmale zugreifen zu können, muss die zugehörige Funktionskennziffer eingegeben (und ggf. ein weiterer Parameter eingestellt) werden.

Es gibt zwei Arten von Funktionskennziffern:

Variable Funktionskennziffern Feste Funktionskennziffern

Feste Funktionskennziffern können nicht geändert werden. Variable Funktionskennziffern können auf Kundenwunsch geändert werden, wenn Sie sich die Bedienung dadurch erleichtern wollen. Bitte setzen Sie sich dazu mit Ihrem Fachhändler in Verbindung. In diesem Handbuch werden die Standardziffern (werkseitig vorprogrammierten Funktionskennziffern) in den Beschreibungen der einzelnen Funktionen verwendet.

Die Darstellung der variablen Funktionskennziffern erfolgt mit halber Schraffierung des

Tastensymbols (z.B. 0). Wenn eine variable Funktionskennziffer geändert wurde, vergessen Sie nicht, statt der in der Beschreibung angegebenen die neue Funktionskennziffer einzugeben.

Achten Sie dazu ggf. darauf, die neuen Funktionskennziffern in die "Übersicht der Funktionskennziffern" im Anhang einzutragen.

Falls Sie ein Standardtelefon ohne eine Taste "※" oder "#" benutzen: Es ist nicht möglich, Funktionen aufzurufen, deren Funktionskennziffer das Zeichen "※" oder "#" enthält.

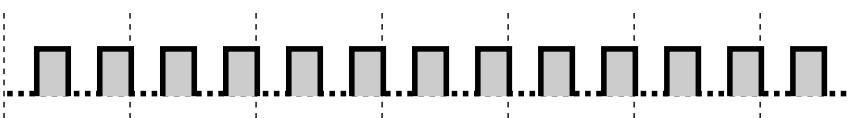

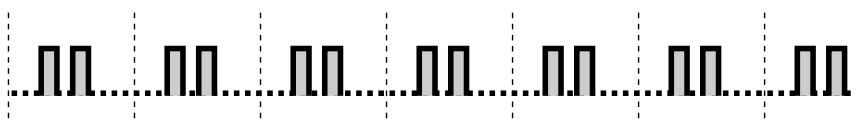

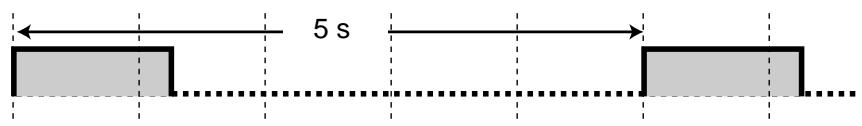

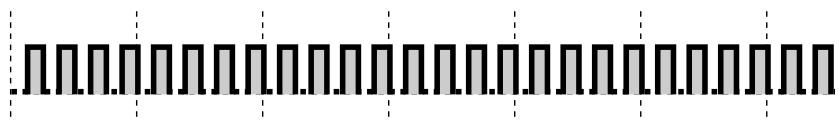

Bestätigungstöne

Während oder nach einem Bedienungsvorgang hören Sie u.U. einen Bestätigungston. Einzelheiten hierzu finden Sie im Abschnitt "Übersicht der Hörton/Rufsignale" im Anhang.

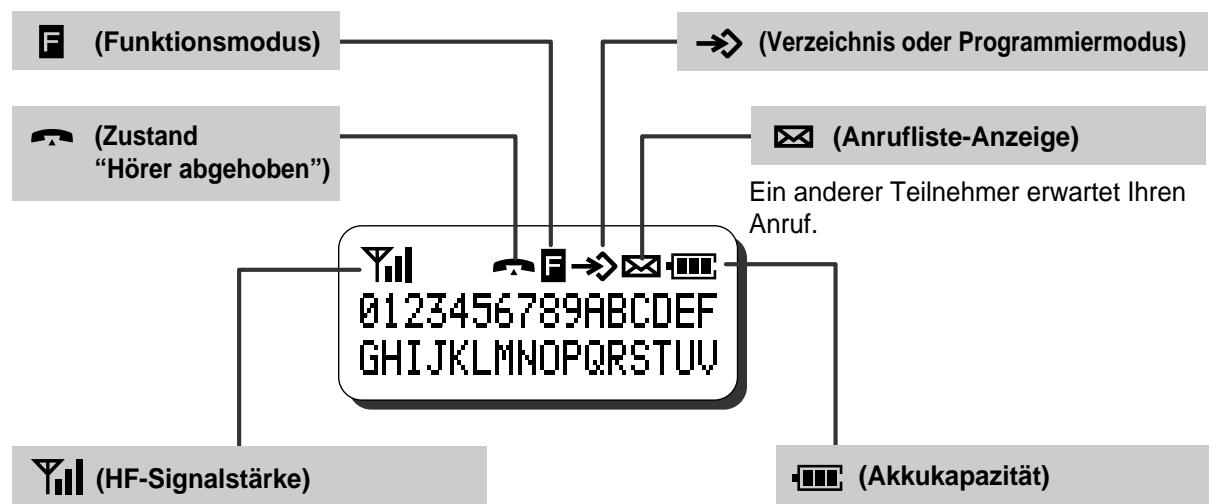

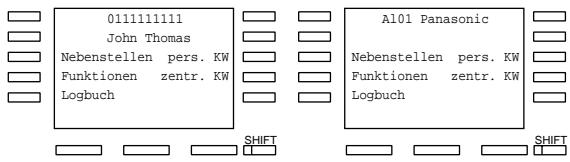

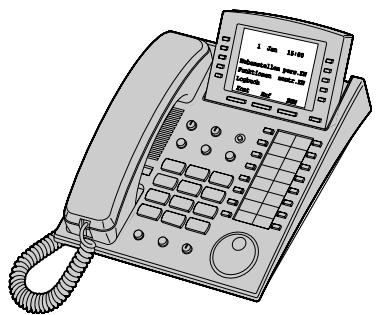

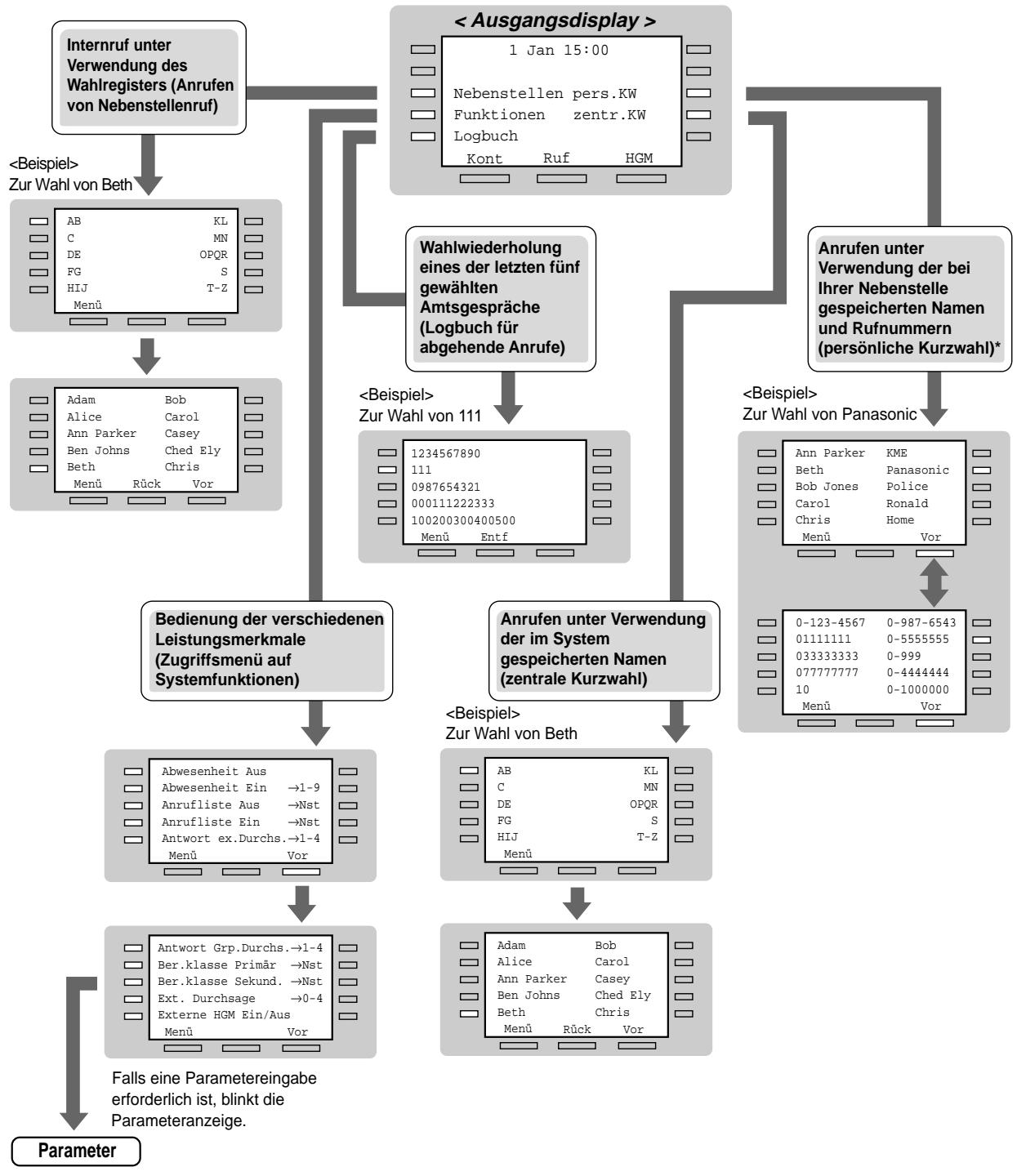

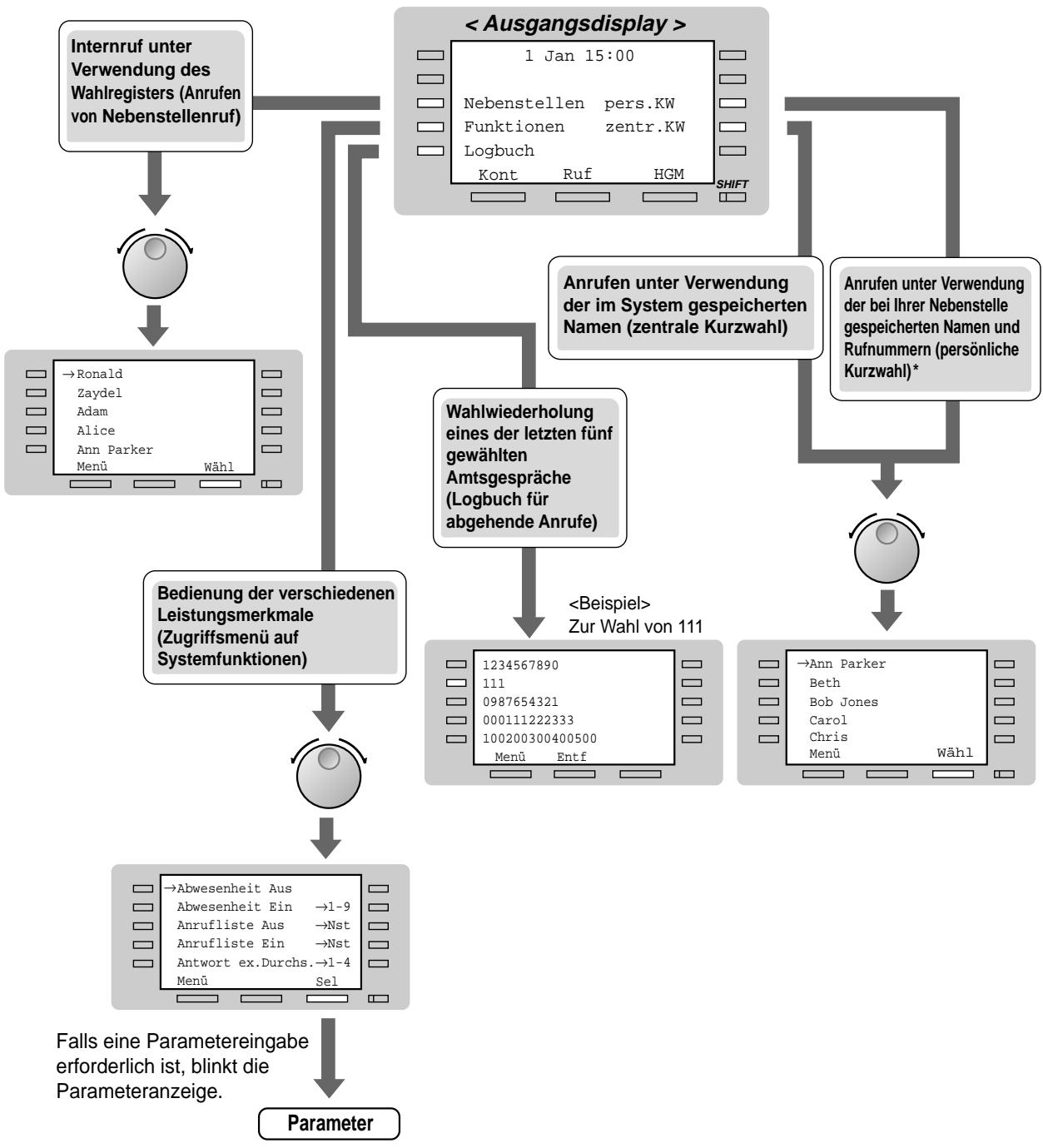

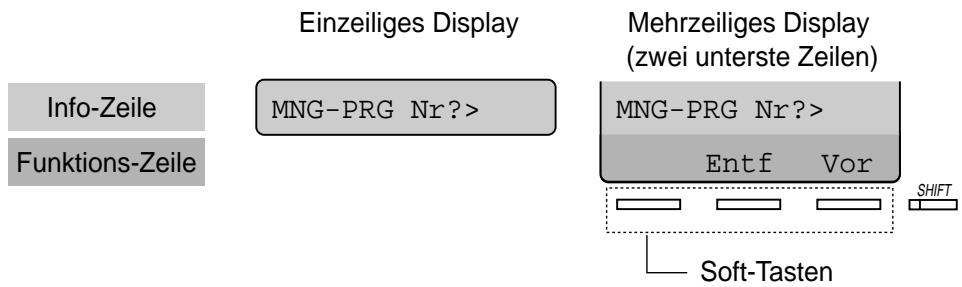

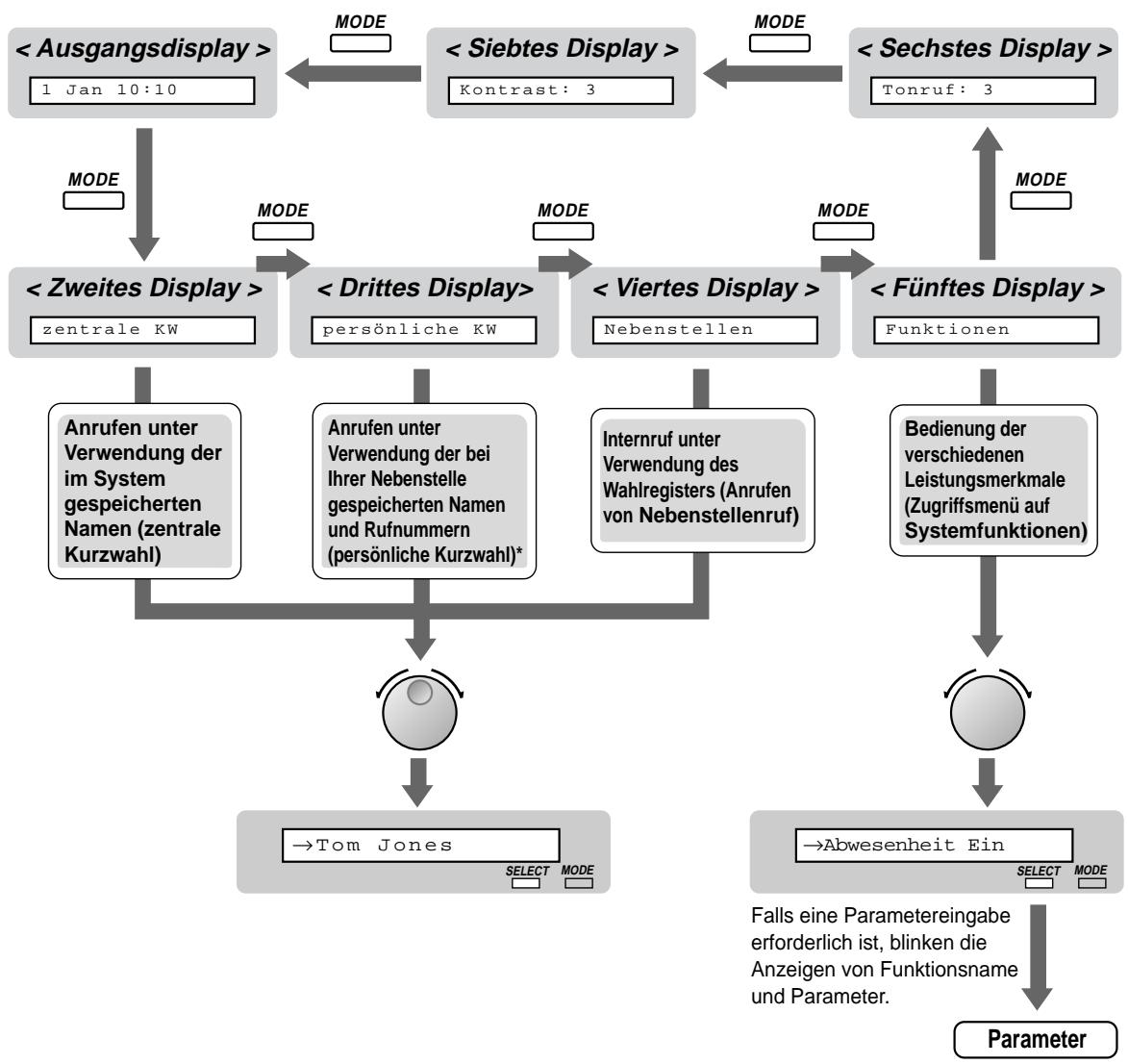

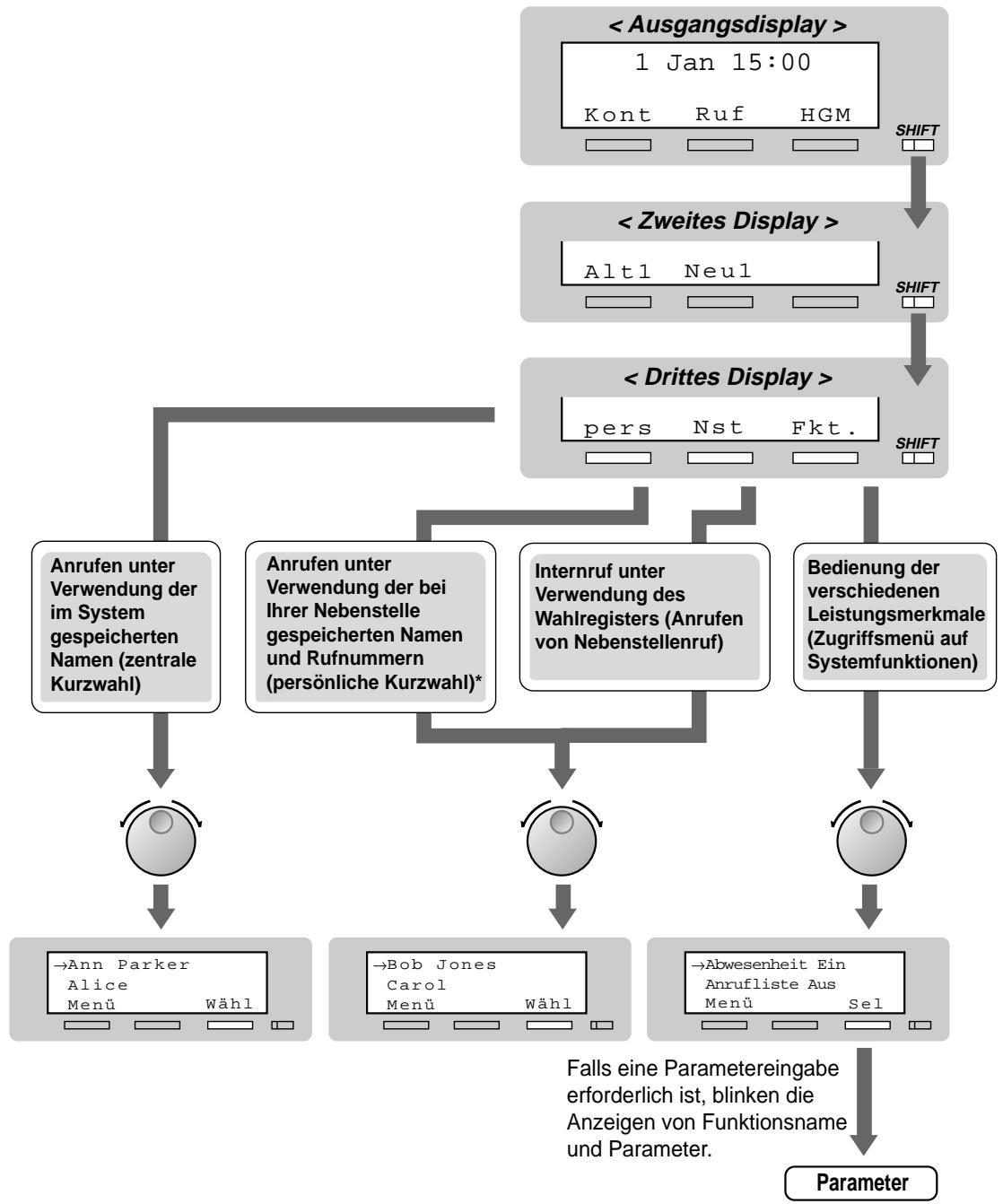

Display

Wenn in diesem Handbuch ein Display erwähnt wird, z.B. in Sätzen wie "Das Display zeigt ...", bezieht sich das auf ein Panasonic-Systemtelefon mit Flüssigkristall-Anzeige. Wenn Ihr Telefon nicht über ein Display verfügt, stehen die im Text erwähnten Anzeigen und Meldungen nicht zur Verfügung. Bei Verwendung eines Panasonic-Systemtelefons mit Display können Sie die Einstellungen bequem anhand der angezeigten Informationen überprüfen. Wenn Sie beispielsweise die Anrufschutz-Funktion aktiviert haben, wird "Anrufschutz" im Display angezeigt. Darüber hinaus bieten bestimmte Systemtelefone direkten Zugriff auf Funktionen. Dabei erscheinen verschiedene Meldungen im Display, und Sie brauchen nur die entsprechende Taste neben bzw. unterhalb des Displays zu drücken oder das Jog Dial zu drehen, um auf das betreffende Leistungsmerkmal zuzugreifen. Wenn beispielsweise die Hintergrundmusik eingeschaltet werden kann, zeigt das Display "HGM". Folgen Sie den Anweisungen in den Beschreibungen der einzelnen Funktionen.

Bei einigen Systemtelefonen mit Display besteht außerdem die Möglichkeit, mit Hilfe von Displaymeldungen verschiedene Funktionen zu steuern oder Anrufe zu tätigen. Einzelheiten hierzu finden Sie im Abschnitt "Verwendung eines Systemtelefons mit Display" in diesem Kapitel.

◆ Ihre Nebenstellennummer

Wenn Sie ein Panasonic-Systemtelefon mit Display verwenden, können Sie Ihre eigene Nebenstellennummer im Display überprüfen. Siehe den Abschnitt "Wunschgemäße Einrichtung des Systems - Informationen zur Programmierung" in Kapitel 4 "Wunschgemäße Einrichtung von Nebenstellen und Anlage".

Beispiele

Die Displaymeldungen und Abbildungen, die in diesem Handbuch als Beispiele gezeigt werden, beziehen sich grundsätzlich auf ein Telefon, das an die Anlage KX-TD1232 angeschlossen ist.

◆ Beschränkungen

Bestimmte Funktionen Ihrer Nebenstelle sind u.U. über Systemprogrammierung eingeschränkt worden. Näheres hierzu erfahren Sie vom Manager der TK-Anlage oder von Ihrem Fachhändler.

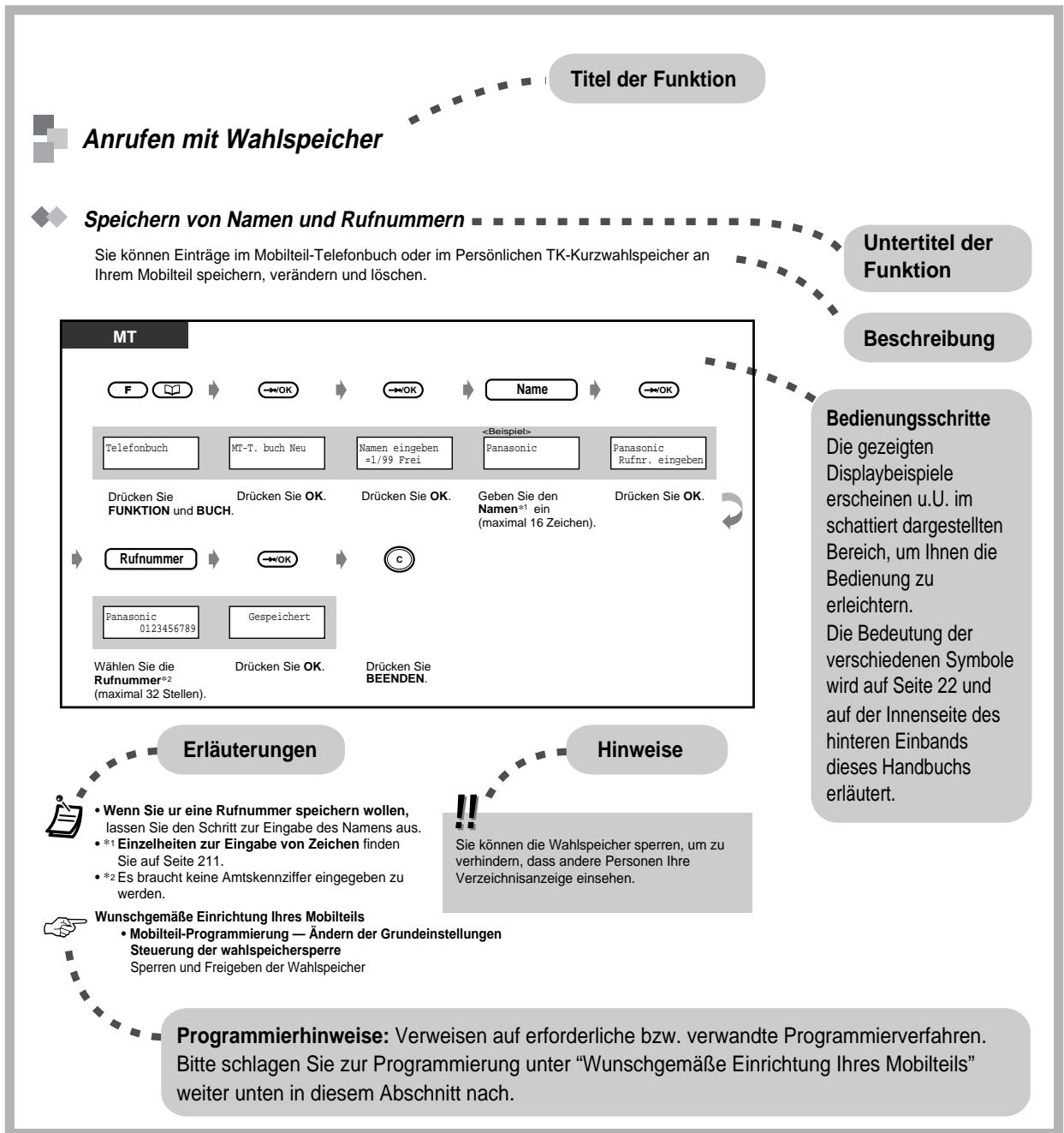

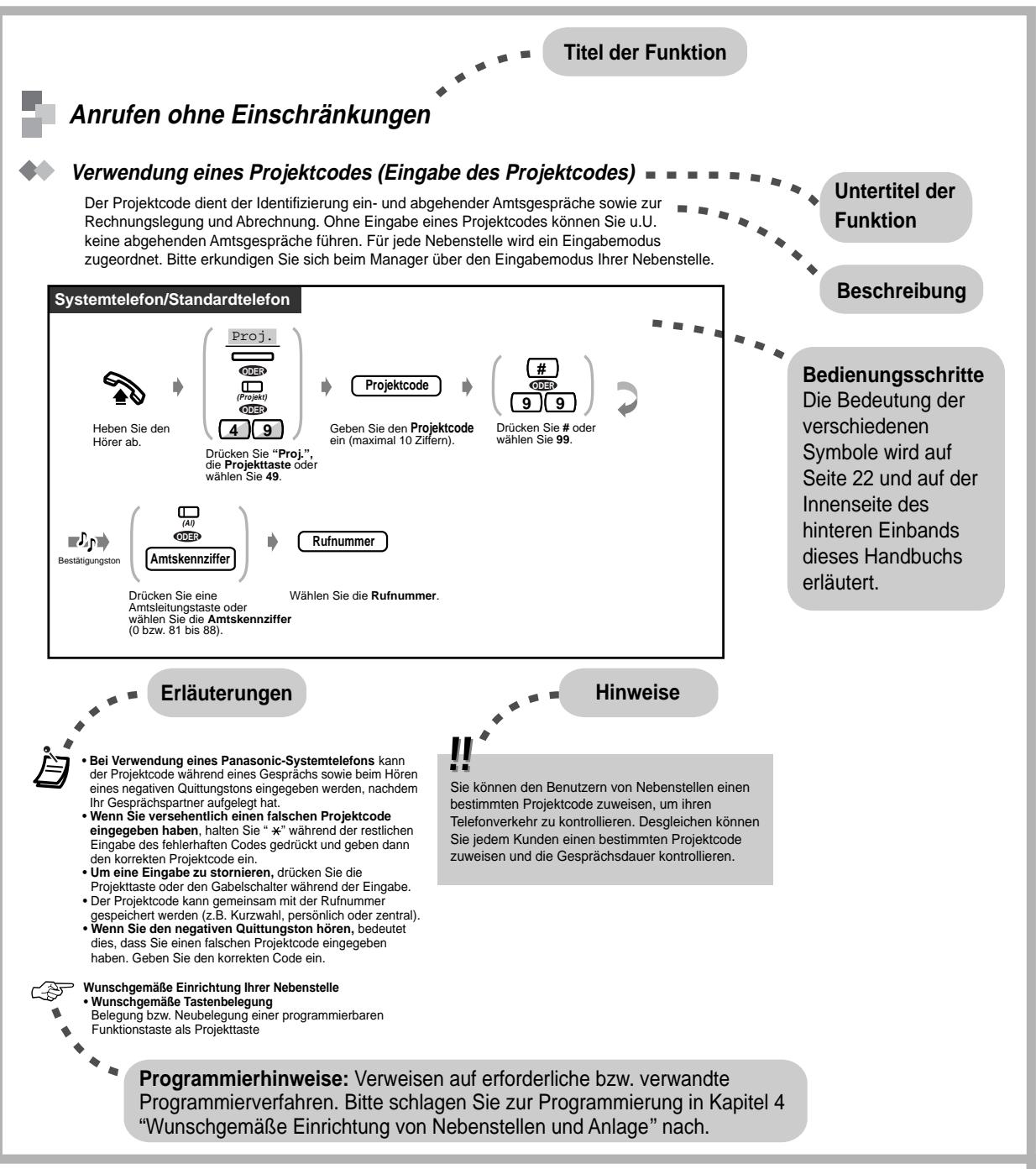

Erläuterung der Symbole

Die nachstehend abgebildeten Symbole zeigen die Verfügbarkeit von Funktionen an und geben Hinweise zur Bedienung.

Während Sie das Gerät bedienen, können Sie sich auf die Symbole beziehen, die auf der Innenseite des hinteren Einbands dieses Handbuchs aufgelistet sind.

	These Funktion steht bei Standardtelefonen nicht zur Verfugung.	(AI) ODER 0	Belegen einer Amsleitung (Führer Sie einen der folgenden Schritte aus:) • Drücken Sie eine Amsleistungstaste. • Wahlen Sie die Amtskennziffer 0. • Wahlen Sie eine Amtskennziffer (81 bis 88).
	Programmierhinweise Schlagen Sie ggf. in Kapitel 4 "Wunschgemäß Einrichtung von Nebenstellen und Anlage" nach.
	Herstellen des Zustands "Hörer abgehoben" (Führer Sie einen der folgenden Schritte aus): • Hebien Sie den Hörer ab. • Drücken Sie die Taste FREISPRECHEN/ LAUTHÖREN. • Drücken Sie die Taste AUTOMATISCHE ANSCHALTUNG. (Um mit dem Teilnehmer zu sprechen,ephemnien Sie den Hörer ab.)		Drücken Sie die Ruftaste an der Türsprechstelle.
	Herstellen des Zustands "Hörer aufgelegt" (Führer Sie einen der folgenden Schritte aus): • Legen Sie den Hörer auf. • Drücken Sie die Taste FREISPRECHEN/ LAUTHÖREN. • Drücken Sie die Taste AUTOMATISCHE ANSCHALTUNG.	(SIGNAL)	Drücken Sie die SIGNALTASTE am Standardtelefon.
	Drücken Sie die entsprechende Funktionstaste am Systemtefon. (Siehe den Abschnitt "Verwendung eines Panasonic-Systemtelefons" auf der)nachsten Seite.)		Warten Sie, bis sich der Teilnehmer meldet.
Gewünschte Nummer	Geben Sie die erforderliche Nummer ein. <Beispiel>	Φ(1)	Sprechen Sie mit dem Teilnehmer.

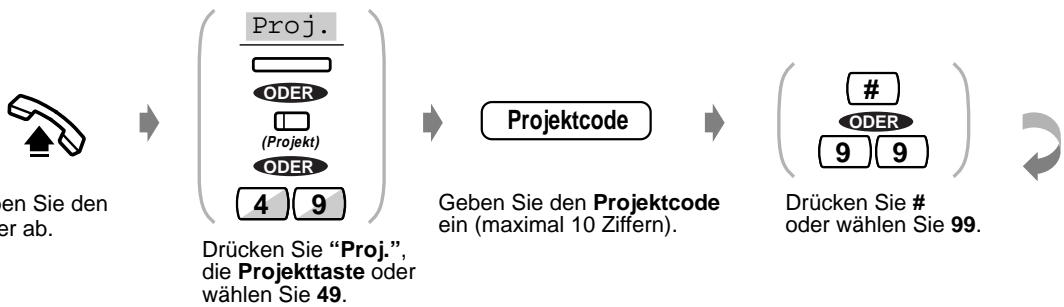

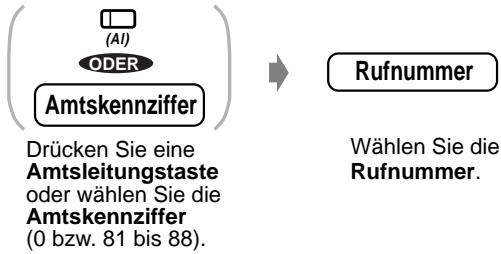

	Projektcode Geben Sie den Projektcode ein.
Nebenstellen-Nr.	Wahlen Sie die gewünschte Nebenstellennummer.	Φ	Sie horen einen Bestätigungston, Währton oder Rufton.
Rufnummer	Wahlen Sie die gewünschte Rufnummer.

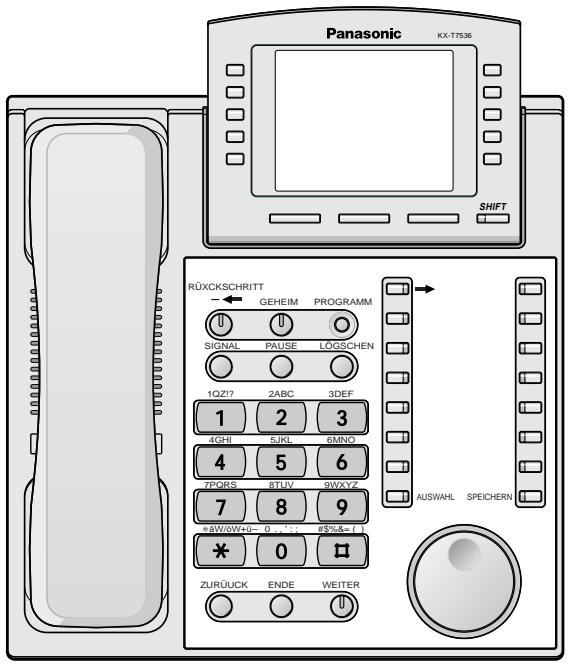

Verwendung eines Panasonic-Systemtelefons

Wenn Sie ein Panasonic-Systemtelefon und eine Systemkonsole verwenden, verfügen diese Geräte über mehrere der unten abgebildeten praktischen Funktionstasten, die Ihnen die Bedienung wesentlich erleichtern. Je nach Modell Ihres Telefons kann es vorkommen, dass die folgenden Abbildungen von den tatsächlichen Symbolen auf den Tasten abweichen.

	ANTWORTEN: Dient zur Abfrage von Anrufen.		INTERNVERBINDUNG: Dient zum Aufbau und zur Abfrage von Internen gesprüchen.
	AUTOMATISCHE ANSCHALTUNG/ STUMMSCHALTUNG: These Doppelfunktionstaste dient zur automatischen Anschaltung der Nebenstelle bei Internrufen und zur Stummschaltung des Mikrofons bei einem Geschäft.		NACHRICHIT: Dient zum Senden einer Nachricht oder zur Anzeige der aktuellen Nachricht.
→/→	KURZWAHL/SPEICHERN: Wird zum Abruf derzentalen Kurzwahl und zur Speicherung bei Programmänderungen verwendet.	MODE	MODE: Wird zum Umschalten der Displayanzeige benutzt, um auf verschiedene Leistungsmerkmale zuzugreifen.

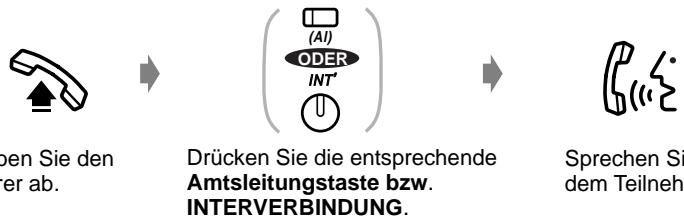

	Amsleitungstaste: Dient zum Aufbau und zur Abfrage von Amtsgesprächen. Eine Amtssammeltastefasst alle Amsleitungen unter einer einzigen Taste zusammen. Durch Drücken dieser Taste wird automatisch eine freieme Amsleitung belegt (Tastenbelegung ist erforderlich). Multifunktionstasten: Den Tasten konnen gewünschte Funktionen zugeordnet werden (Tastenbelegung ist erforderlich). (Be einigen Modellen ist diese Taste nur mit einer Amsleitungs-Nummer ("1", "2" usw.) gekennzeichnet.)		PAUSE: Fügt eine Pause in die Kurzwahlnummer ein. Dienst beim analogen Systemtelefon auch als Programmtaste (anstelle von PROG.).

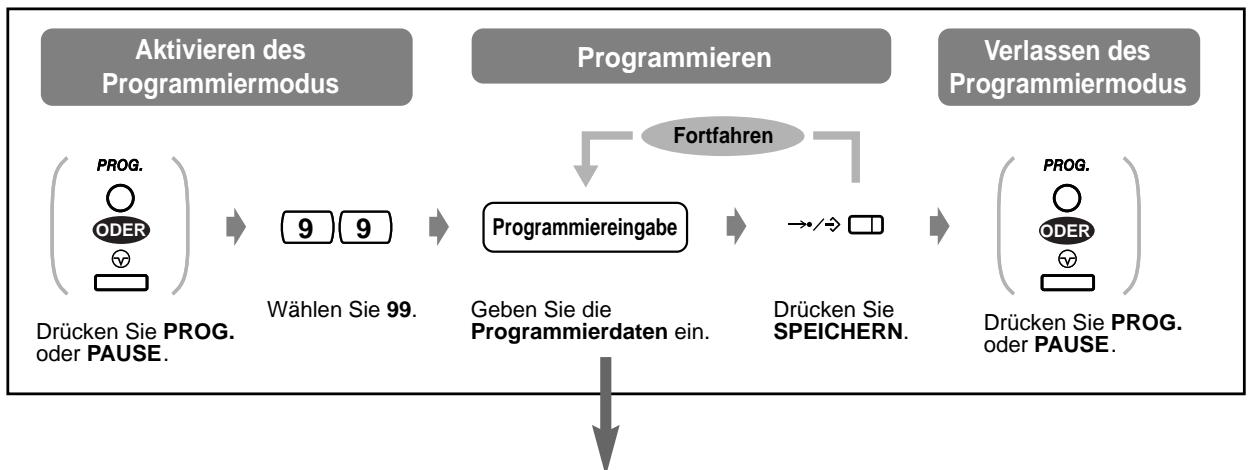

		PROG.	Programm taste PROG.: Dient zum Aufruf und Verlassen des Nebenstellenprogrammier-Modus.
	KONFERENZ: Dient zum Aufbau einer Dreierkonferenz.	(PF)	Programmierbare Funktionstaste: Im oberen Abschnitt einer Amsleitungstaste oder an der Systemkonsole. Kann nach Bedarf mit einer der folgenden Tastenfunktionen belegt werden. Zielwahl, Rufweiterleitung/Anrufschutz, Merken, Projekt, Konferenz, Trennen oder Vermittlung zum Voice-Mail-System. (Be einigen Modellen ist diese Taste nur mit "F" und einer Nummer gekennzeichnet.)
	Nebenstellenzieltaste: Dient zum Wählten der entsprechenden Nebenstelle.

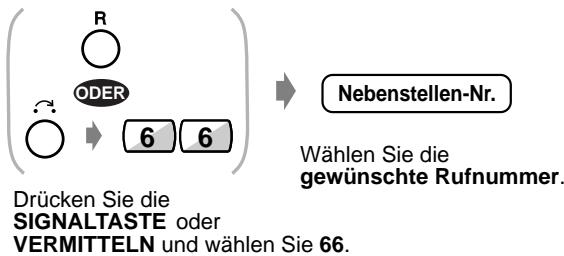

R	SIGNALTASTE: Schickt ein Signal zur Vermittlungstelle oder zur vorgeschaltenen Hauptnebenstellenanlage, um auf deren Dienste zugreifen zu können.		WAHLWIEDERHOLUNG: Zur Durchführung der Wahlwiederholung oder der erweiterten Wahlwiederholung.
	Funktionstaste (Neben dem Display): Dient zur Aktivierung der jeweils im Display angezeigten Funktion.		TRENNNEN: Zum Trennen.

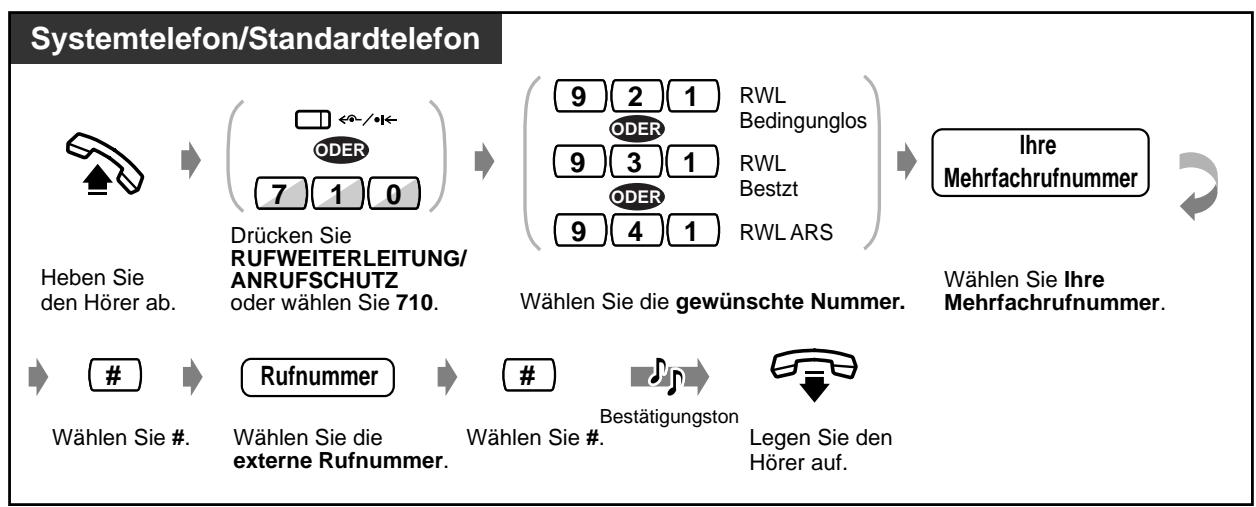

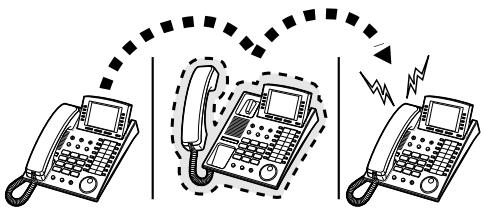

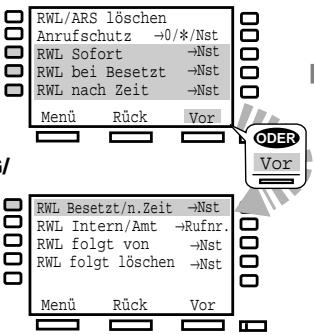

	RUFWEITERLEITUNG/ ANRUFSCHUTZ: Zur Programmierung der Rufweiterleitung und zum Einschalten des Anrufschutzes.	SELECT	SELECT: Dient zur Auswahl der im Display angezeigten Funktion und zum Wahlen der angezeigten Rufnummer.
	JOG DIAL: Dient zum Einstellen der Lautstärken und des Displaykontrasts bzw. zum Blättern in verschiedenen Menüs wie z.B. Telefonbuch.	SHIFT	Umschalttaste SHIFT: Schaltet die zweite Ebene der Soft-Tasten ein.

RückfrAGE: Legt ein Geschäft ins Halten.	Soft-Taste: Nach Drücken einer Soft-Taste wird die Funktion ausgeführrt, die unter im Display angezeigt wird.
FREISPRECHEN: Für den Freisprechbetrieb.	Ein in thisem Abschnitt eingeklammerter Ausdruck, z.B. (Projekt), beweutet, dass eine variable Funktionstaste als Projekttaste programmiert wurde.
VERMITTELN: Vermittelt einen Anruf zu einer anderen Nebenstelle oder einem externen Ziel.

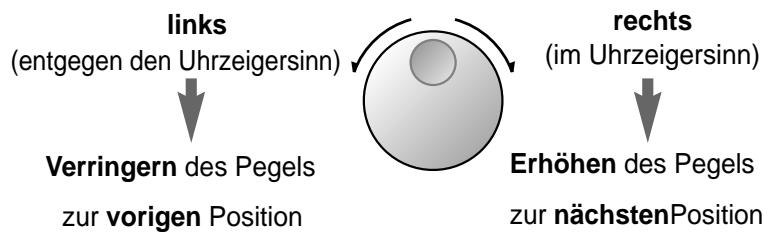

Verwendung des Jog Dial

Das Jog Dial kann zur Regulierung des Displaykontrasts sowie zur Einstellung der Lautstärke benutzt werden, oder um eine gewünschte Position im Display aufzusuchen. Beim Drehen des Jog Dial ändert sich der Kontrast bzw. Lautstärkepegel wie unten gezeigt:

Bedienungsablauf

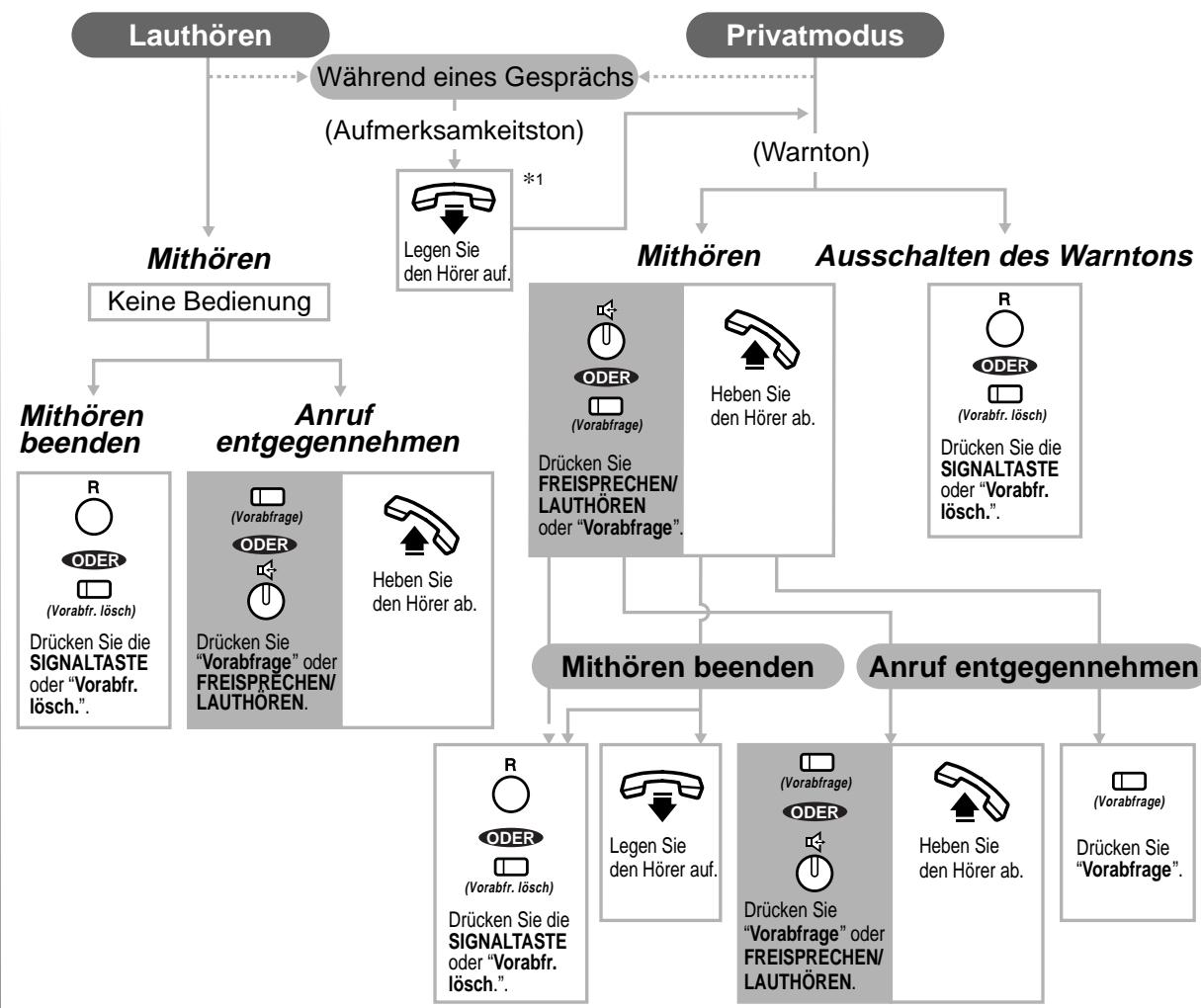

Das folgende Diagramm zeigt das Beispiel eines Bedienungsablaufs.

2.2 Anrufen

2.2.1 Grundverfahren

Gespräche - intern

Anrufen einer anderen Nebenstelle (Internruf)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie die Nebenstellennummer oder drücken Sie die entsprechende Nebenstellenzieltaste.

Sprechen Sie mit dem Teilnehmer.

Anrufen von Herrn Thomas....

Seine Nebenstellennummer ist 123.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 123.

Sprechen Sie mit Herrn Thomas.

• Das Leuchtelement der Nebenstellenzieltaste zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Aus: Die Nebenstelle ist frei.

Leuchtet rot: Die Nebenstelle ist besetzt.

• Haben Sie ein Nebenstellenverzeichnis angelegt? Tragen Sie die Nebenstellennummern in das Rufnummernverzeichnis auf Seite 6-10 ein und erstellen Sie Kopien für die Mitarbeiter. Schnelle Bedienung

Die Nebenstellenzieltasten sind besonders praktisch am Abfrageplatz, oder wenn bestimmte Nebenstellen halten.

• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie können die gewählte Rufnummer kontrollieren, bevor Sie den Hörer abheben. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste "×", um die jeweils nächste Ziffer zu löschen, oder Sie drücken die SIGNALTASTE, um die gesamte Rufnummer zu löschen.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung: Belegen einer programmierbaren Funktionstaste als Nebenstellenzieltaste

Wunschgemäße Einrichtung des Systems

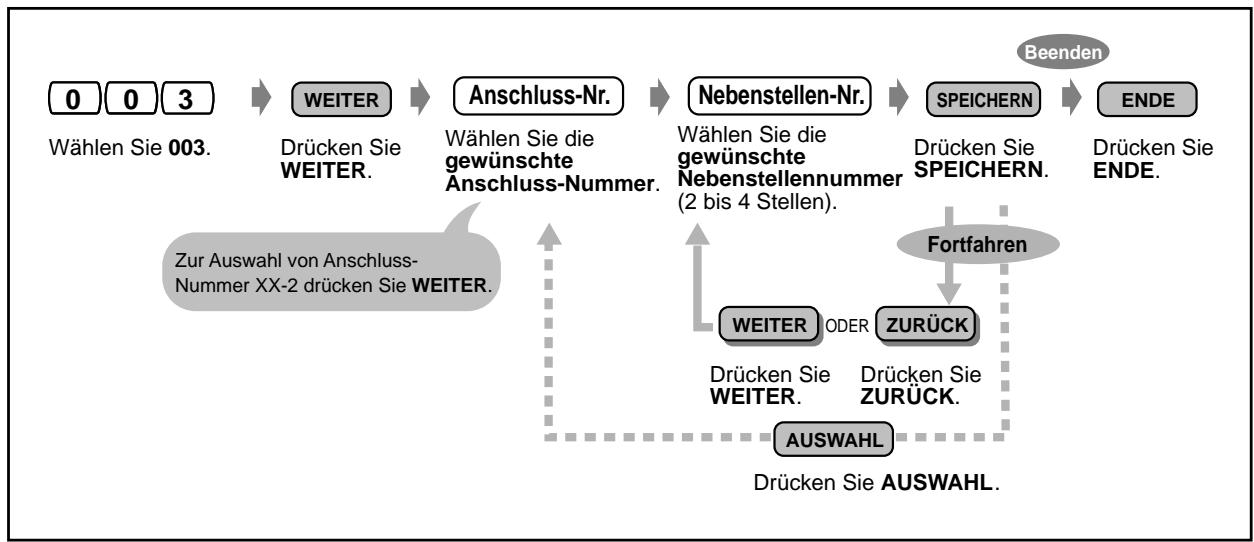

• Zuordnung der Nebenstellennummern

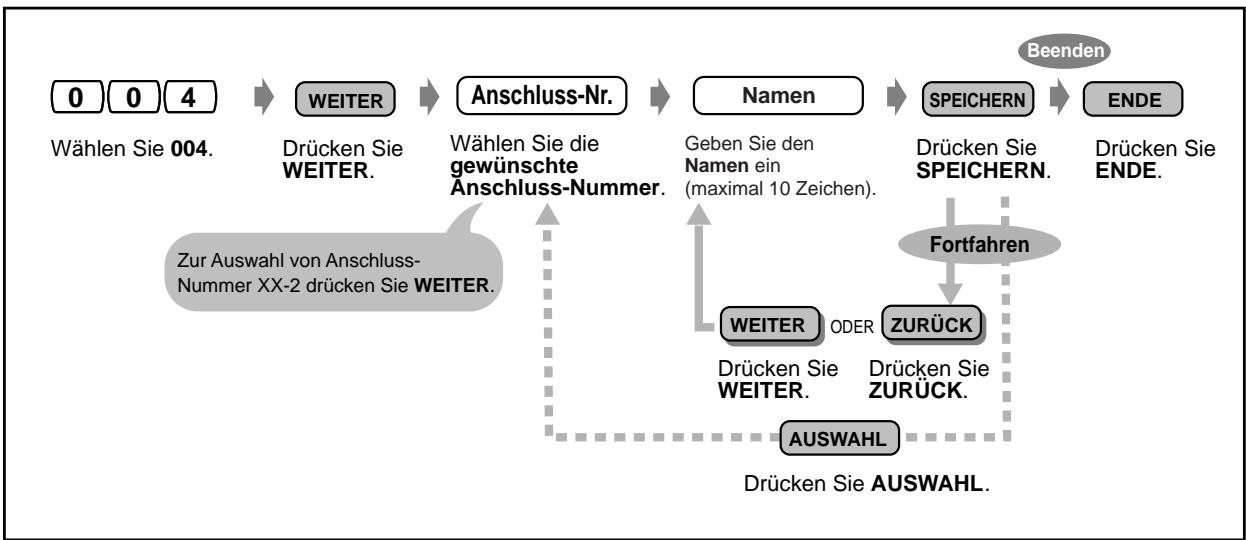

• Zuordnung der Nebstellennamen

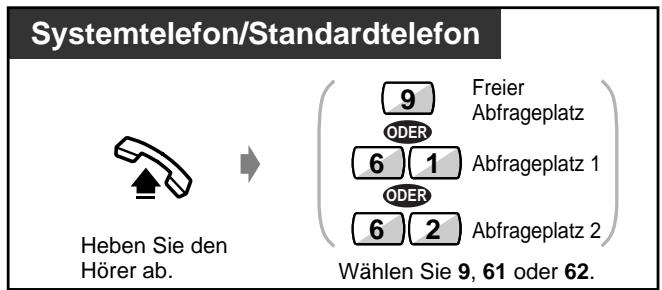

Zum Abfrageplatz (Abfrageplatz anrufen)

Gespräch - extern (Amtsgespräch)

Bevor Sie eine externe Rufnummer wählen können, müssen Sie eine Amtsleitung belegen, da externe Gespräche über die Anlage geführt werden.

Zur Belegung einer Amtsleitung haben Sie die folgenden drei Möglichkeiten:

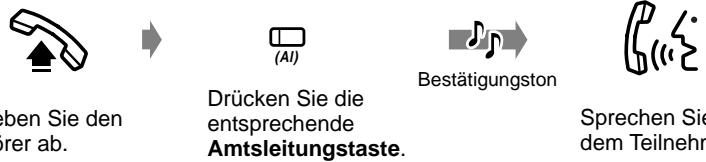

• Drücken Sie eine freie Amtsleitungstaste (Al). Wählen Sie die Amtskennziffer 0. Dadurch wird automatisch eine freie Amtsleitung belegt.
• Wählen Sie eine Amtskennziffer von 8 bis 8. Die entsprechende Amtsleitung wird belegt.

• Das Leuchtelement der Amtsleitungstaste zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Aus: Die Amtsleitung ist frei.

Leuchtet grün: Die Amtsleitung ist von Ihnen belegt.

Leuchtet rot: Die Amtsleitung wird von einem anderen Teilnehmer verwendet.

Die Amtsleitungstasten von 1 bis 8 entsprechen jeweils den Amtsleitungsnummern 81 bis 88. Notruf

Sie können die vorprogrammierten Notrufnummern jederzeit ohne irgendwelche Einschränkungen wählen.

(Standardeinstellung: 110, 112)

• Freisprechbetrieb

Unter Verwendung der Taste FREISPRECHEN/LAUTHÖREN können Sie einen Teilnehmer anwählen und mit ihm sprechen, ohne den Hörer aufzunehmen. Dies lässt Ihnen beide Hände für andere Tätigkeiten frei.

Nützliche Hinweise

Die besten Ergebnisse erzielen Sie in einem ruhigen Raum.

Wenn Ihr Geschäftspartner Schwierigkeiten hat, Sie zu verstehen, senken Sie die Lautstärke.

Wenn Sie und Ihr Geschäftspartner gleichzeitig sprechen, können Teile des Gesprächs verloren gehen. Das lässt sich vermeiden, indem Sie abwechselnd sprechen.

• Zur automatischen Belegung der günstigsten Leitung wählen Sie "0" oder drücken eine Amtssammeltaste (LCR-Betrieb).
• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung.

Sie können die gewählte Rufnummer kontrollieren, bevor Sie den Hörer abheben. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste "×", um die jeweils nächste Ziffer zu löschen, oder Sie drücken die SIGNALTASTE, um die gesamte Rufnummer zu löschen.

• Geschäftsinformationen

Durch wiederholtes Betätigen der jeweils verwendeten Amtsleitungstaste können Sie die folgenden Informationen der Reihe nach abrufen.

Rufnummer (abgehender Anruf) oder Gesprächsdauer (ankommender Anruf)

Gebühreinheiten

Gebühren

• Um einen anderen Teilnehmer ohne Auflegen des Hörers anzurufen, drücken Sie einfach die Taste TRENNEN oder die Soft-Taste "Tren" am Display, belegen eine Amtsleitung und wählen dann die neue Rufnummer.

Wunschgemäße Einrichtung Ihrer Nebenstelle

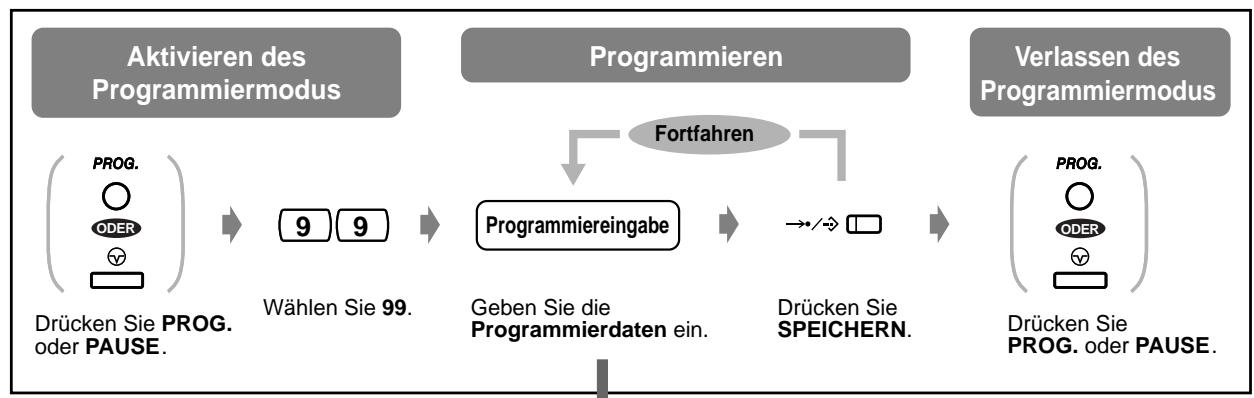

Grundeinstellungen

— Vorzugsbelegung

Wählen Sie die bevorzugte Amtsleitung beim Abheben des Hörers.

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste "Trennen".

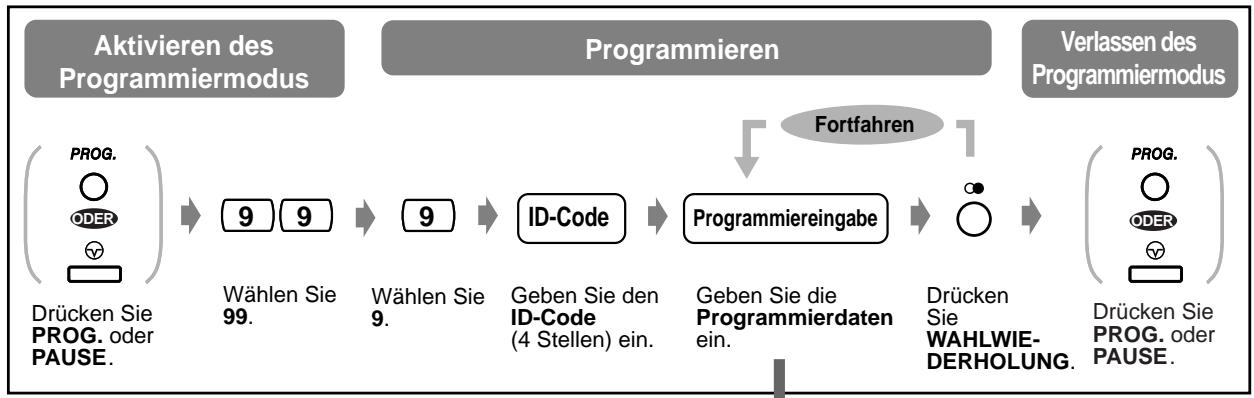

• Gebührenerfassung

2.2.2 Speichergestützte Wahl

Die speichergestützten Wahlfunktionen sind besonders praktisch bei häufig gewählten Rufnummern. Dazu haben Sie folgende Möglichkeiten:

— Wählen auf einen Tastendruck — Verwendung der in Ihrer Nebenstelle gespeicherten Rufnummern — Verwendung der im System gespeicherten Rufnummern — Wählen einer vorprogrammierten Rufnummer durch Abheben des Hörers — Eingabe einer einzelnen Ziffer — Anwählen einer Phantom-Nebenstelle

Wählen auf einen Tastendruck (Zielwahl)

Systemtelefon

Heben Sie den Hörer ab.

Drücken Sie eine Zielwahltaste.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Grundeinstellungen

— Zuordnung der Zielwahl mit automatischem Freisprechen

Freigeben oder Sperren des Freisprechbetriebs bei aufgelegtem Hörer. (Standardeinstellung: Freigabe)

Wunschgemäße Tastenbelegung

Belegen von programmierbaren Funktionstasten als Zielwahltasten und Speichern der gewünschten Nebenstellenummern, externen Rufnummern, Funktionskennziffern usw.

Verwendung der in ihrer Nebenstelle gespeicherten Rufnummern (persönliche Kurzwahl)

Sie können bis zu zehn Kurzwahlnummern speichern, die nur an ihrer Nebenstelle verfügbar sind.

Rufnummer speichern

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 60.

Kurzwahl-Nr. (pers.)

Wählen Sie die persönliche Kurzwahlnummer (0 bis 9).

Gewünschte Nummer

Wählen Sie die gewünschte Rufnummer (max. 24 Stellen).

Bestätigungston

Rufnummern externer Teilnehmer müssen mit Amtskennziffer (0 oder 81 bis 88) gespeichert werden.

• "※" und PAUSE können ebenfalls gespeichert werden.

Wählen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 6 *.

Kurzwahl-Nr. (pers.)

Wählen Sie die persönliche Kurzwahlnummer (0 bis 9).

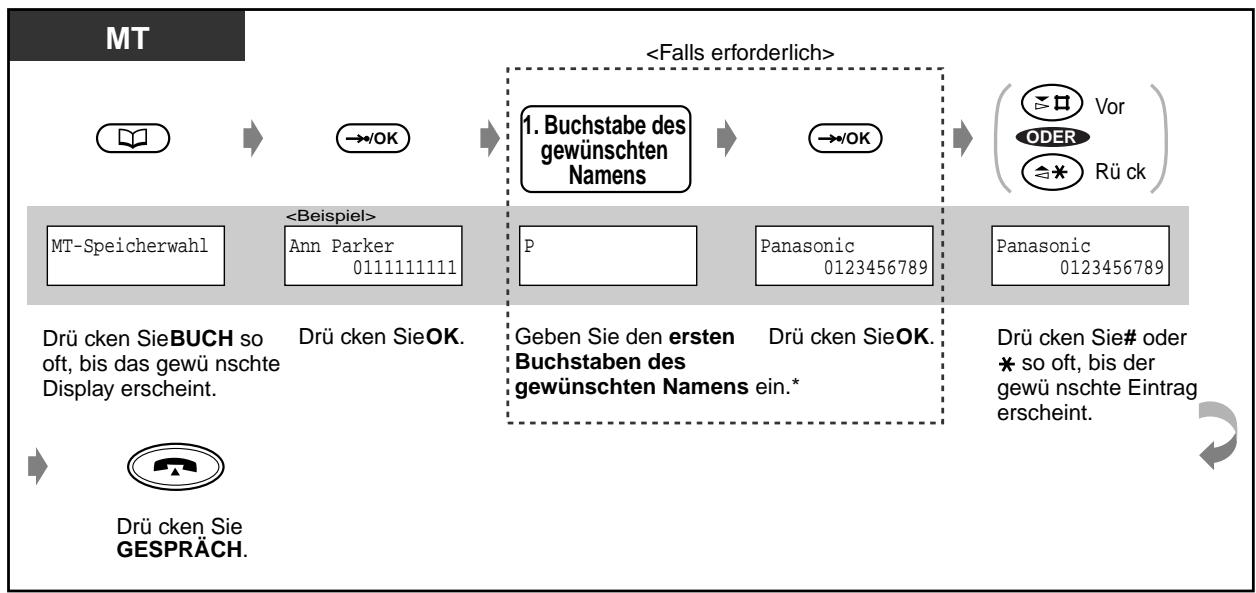

Verwendung der im System gespeicherten Rufnummern (zentrale Kurzwahl)

Im System können bis zu 500 Telefonnummern für externe Telefonanschlüsse gespeichert werden. Siehe das Rufnummernverzeichnis auf Seite 6-12.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drücken Sie KURZWAHL/SPEICHERN oder wählen Sie

Kurzwahl-Nr. (zentr.)

Wählen Sie eine zentrale Kurzwahlnummer (000 bis 499).

• Es können mehrere Kurzwahlnummern nacheinander gewählt werden, wenn eine große Rufnummer bei der Speicherung aufgeteilt wurde.

Wenn eine Rufnummer geteilt und unter den Kurzwahlnummern 001 und 002 gespeichert wurde:

Wunschgemäß Einrichtung des Systems

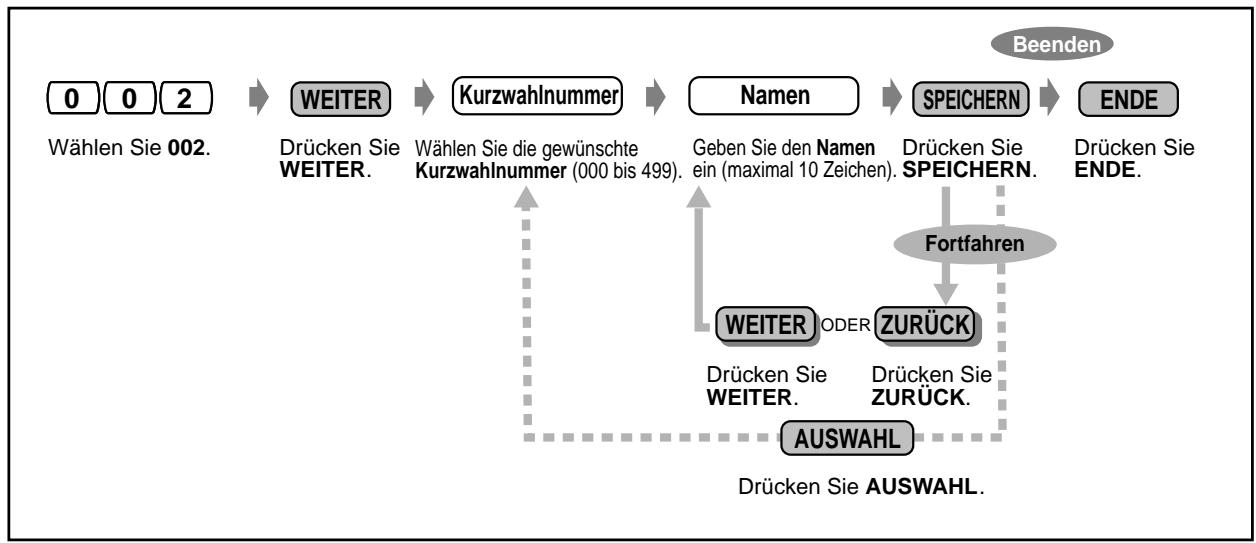

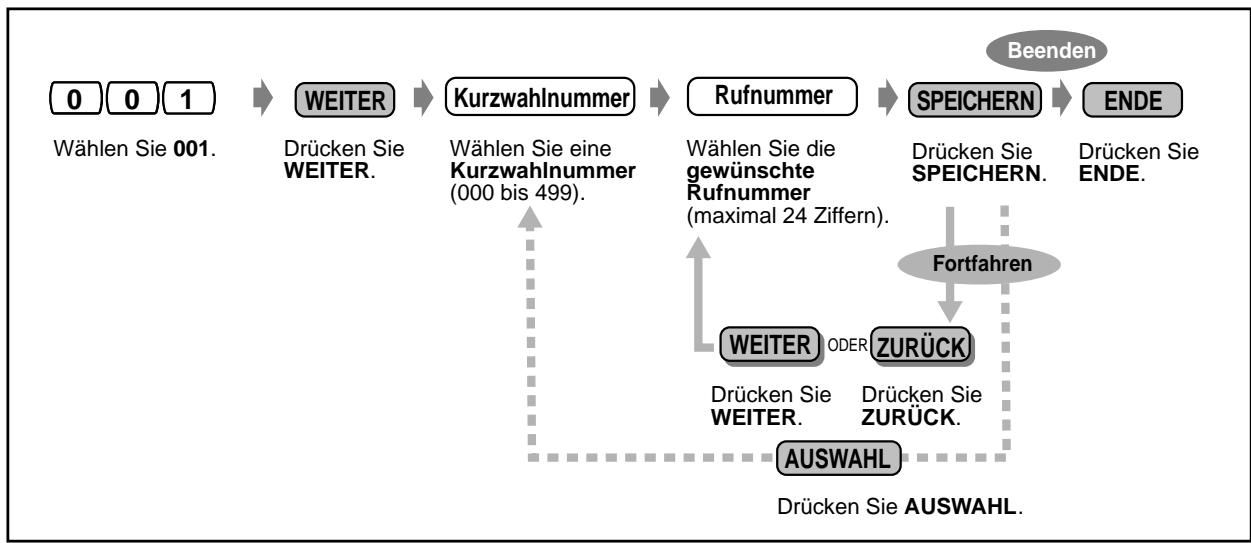

• Eingabe von Kurzwahlnummern (zentral) und Eingabe von Kurzwahlnamen (zentral)

Wählen einer vorprogrammierten Rufnummer durch Abheben des Hörers (Direktruf nach Zeit)

Damit wird nach Abheben des Hörers eine vorprogrammierte Rufnummer angewählt.

Programmieren der Rufnummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 742.

Bestätigungston

Wählen Sie die gewünschte Rufnummer (max. 24 Stellen).

Wählen Sie #.

Legen Sie den Hörer auf.

Rufnummern externer Teilnehmer müssen mit Amtskennziffer (0 oder 81 bis 88) gespeichert werden.

Einschalten/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 74.

Einschalten

Ausschalten

Bestätigungston

Zum Einschalten dieser Funktion wählen Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

Wählen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

• Sie können diese Funktion ein- und ausschalten, indem Sie einfach die Taste "Direktruf nach Zeit" drücken. Wenn die Funktion eingeschaltet ist, leuchtet das Leuchtelement der Taste rot.
• Während der vorprogrammierten Verzögerungszeit nach Abheben des Hörers können Sie eine andere Nummer wählen; dies hat Vorrang vor dem Direktruf (Standardeinstellung der Verzögerungszeit: 1 Sekunde).
• "※" kann ebenfalls gespeichert werden.
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Direktruftaste.

Eingabe einer einzelnen Ziffer (Sofortwahl)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Sofortwahl-Nr.

Wählen Sie eine Sofortwahlnummer.

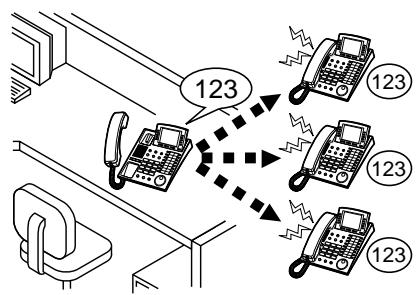

Anwählen einer Phantom-Nebenstelle

Damit können Sie Nebenstellen anwählen, denen eine Phantom-Nebenstellennummer zugewiesen ist. Der Ruf wird an alle Nebenstellen geleitet, denen die betreffende Phantom-Nebenstellennummer zugewiesen ist.

Anrufen oder Rufweiterleitung an eine Phantom-Nebenstelle

Systemtelefon

□ (Phantom)

ODER

Phantom-Nebenstellen-Nr.

Drücken Sie die Phantom-Taste oder wählen Sie die Phantom-Nebenstellennummer.

Anrufentgegennehmen

Systemtelefon

(Phantom)

Legen Sie den Hörer auf oder drücken Sie die Phantom-Taste.

• Das Leuchtelement der Phantom-Taste zeigt den aktuellen Zustand wie folgt an:

Aus: Frei

Leuchtet rot: Sie rufen momentan eine Phantom-Nebenstelle.

Blinkt grün: Ankommender Ruf

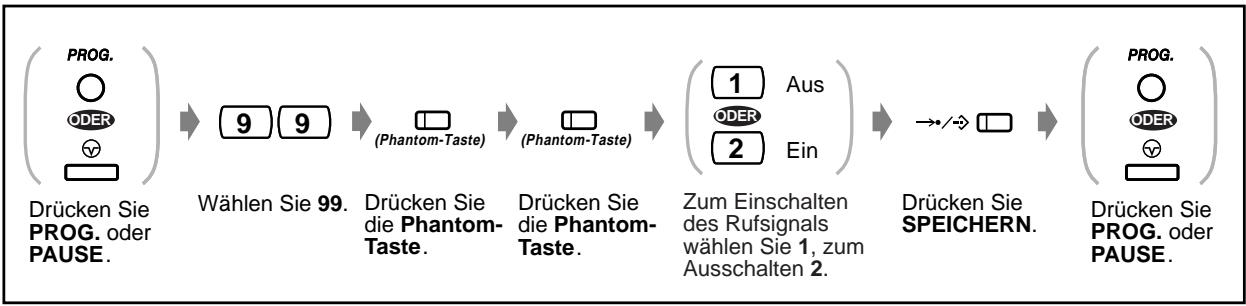

• Einzelheiten zum Ein- und Ausschalten des Ruftons finden Sie im Kapitel "Wunschgemäße Einrichtung ihrer Nebenstelle".

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Phantom-Taste.

2.2.3 Wahlwiederholung

Diese Funktion ist praktisch, wenn Sie die zuletzt gewählte Nummer erneut wählen möchten.

— Erneutes Wählen der zuletzt gewählten Nummer — Speichern der gewählten Nummer und erneutes Wählen

• Für die Wahlwiederholung können bis zu 24 Stellen gespeichert werden, wobei die Amtskennziffer nicht gerechnet wird.

• Für automatische Wahlwiederholung stellen Sie den Zustand "Hörer abgehoben" durch Drücken der Taste FREISPRECHEN/LAUTHÖREN her, oder Sie drücken direkt die Taste WAHLWIEDERHOLUNG. Ein ggf. besetzter Anschluss wird innerhalb des vorprogrammierten Zeitintervalls solange wiederholt angewählt, bis sich der Teilnehmer meldet (automatische Wahlwiederholung von Rufnummern). Während dieser Zeit können Sie andere Tätigkeiten ausführen. Um diese Funktion auszuschalten, drücken Sie die SIGNALTASTE.

Wunschgemäße Einrichtung ihrer Nebenstelle

Grundeinstellungen

—Zuordnung der Zielwahl mit automatischem Freisprechen

Freigeben oder Sperren des Freisprechbetriebs bei aufgelegtem Hörer.

(Standardstellung: Freigabe)

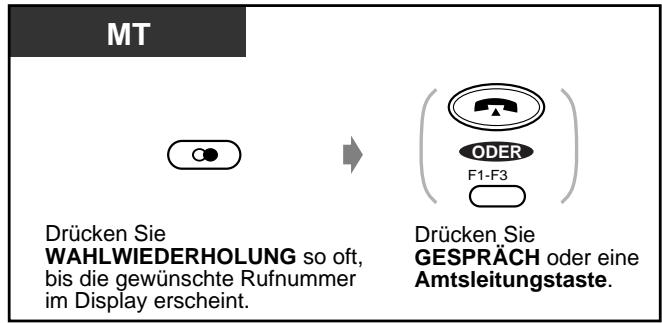

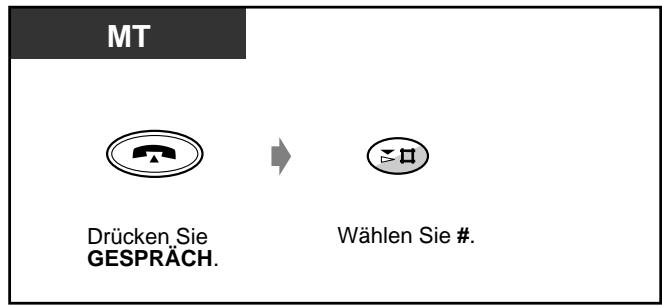

Erneutes Wählen der zuletzt gewählten Nummer (Wahlwiederholung)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drücken Sie WAHLWIEDERHOLUNG oder wählen Sie #.

Speichern der gewählten Nummer und erneutes Wählen (erweiterte Wahlwiederholung)

Die gespeicherte Nummer kann solange verwendet werden, bis eine neue gespeichert wird.

Speichern

Systemtelefon

Während Sie ein Geschäft führen oder wenn Sie den Besetztton hören,

(Merken)

Drücken Sie

SPEICHERN.

Drücken Sie

MERKEN.

Wählen

Systemtelefon

(Merken)

Heben Sie den

Hörer ab.

Drücken

Sie MERKEN.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste MERKEN.

2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet

Vormerken einer besetzten Leitung — Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle — Herstellen einer Verbindung mit einer besetzten ISDN-Leitung — Einschalten in ein bestehendes Gespräch — Übertragen eines Aufmerksamkeitstons

Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt)

Sie können Ihr Telefon so einstellen, dass es läutet, wenn der angerufene Teilnehmer einer vorher besetzten Leitung frei ist.

Beim Annehmen eines Rückrufs:

Amtsgespräch: Die Amtsleitung wird belegt.

Intern: Die gerufene Nebenstelle ruft automatisch zurück.

Systemtelefon/Standardtelefon

Wenn Sie gewählt haben und den Besetztton hören

Bestätigungston

Drücken Sie "R.Ruf" oder wählen Sie 6. Legen Sie den Hörer auf.

Annehmen eines Rückrufs und Anrufen

Systemtelefon/Standardtelefon

• Amtsgespräch

Rufnummer

Heben Sie den Hörer ab.

Wählen Sie die Rufnummer.

• Internet Rückruf

Heben Sie den Hörer ab.

Ausschalten

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wählen Sie 46.

Legen Sie den Hörer auf.

• Falls Sie nicht auf vier Rufsignale des automatischen Rückrufs reagieren, wird die Funktion automatisch abgeschaltet und der Rückruf gelöscht.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.
• Wenn Sie bei einem Anruf über ISDN auf einen besetzten Anschluss stoßen, können Sie gegebenenfalls einen automatischen Rückruf einleiten. In einem solchen Fall wird "CCBS" statt "R.Ruf" angezeigt. Siehe den Abschnitt "Herstellen einer Verbindung mit einer besetzten ISDN-Leitung".

Herstellen einer Verbindung mit einer besetzten ISDN-Leitung (CCBS)

Sie können Ihr Telefon so einstellen, dass es läutet, wenn ein vorher besetzter Anschluss frei wird. Sobald Sie den Rückruf entgegennehmen, wird die Rufnummer des vorher gerufenen Teilnehmers automatisch erneut gewählt.

Systemtelefon/Standardtelefon

Wenn Sie gewählt haben und einen Sonderwählton hören*

Drücken Sie "CCBS" oder wählen Sie 6.

Legen Sie den Hörer auf.

Annehmen eines Rückrufs und Anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Ausschalten

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wählen Sie 713.

Legen Sie den Hörer auf.

• Falls Sie nicht auf vier Rufsignale des automatischen Rückrufs reagieren, wird die Funktion automatisch abgeschaltet und der Rückruf gelöscht.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

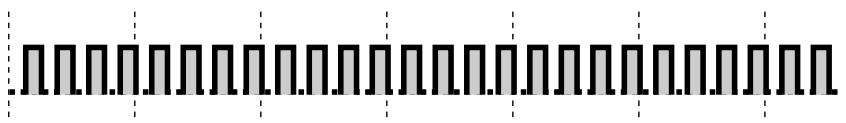

• Sonderwählton

Die Verfügbarkeit dieser Funktion richtet sich nach dem Netzanbieter. Die CCBS-Funktion entspricht der Standard ETS 300 359.

Übertragen eines Aufmerksamkeitstons (Anklopfen [aktiv])

Damit wird eine besetzte Nebenstelle durch Signaltöne darüber informiert, dass Sie warten.

Systemtelefon/Standardtelefon

Wenn Sie intern anrufen und den Besetztton hören

Ankl

ODER

Drücken Sie "Ankl" oder wählen Sie 2.

• Wenn die Soft-Taste "Ankl" nicht angezeigt wird oder Sie den negativen Quittungston hören, ist die Funktion "Anklopfen" an der anderen Nebenstelle nicht eingeschaltet. Diese Funktion steht nur zur Verfügung, wenn die Funktion "Gespräch in Wartestellung" an der gerufenen Nebenstelle eingeschaltet ist.
• Je nach dem an der anderen Nebenstelle verwendeten Telefon stehen u.U. auch die Funktionen "Direktansprache" und "Diskrete Direktansprache" zur Verfügung. Sie können mit dem Teilnehmer über den eingebauten Lautsprecher und das Mikrofon sprechen oder nur einen Aufmerksamkeitston über den Hörer (diskrete Direktansprache) übertragen, während der gerufene Teilnehmer ein anderes Gespräch über den Hörer führt.
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle (Rückruf)

Die gerufene Nebenstelle erhält eine

Nachrichtenanzeige (die Taste NACHRICHT leuchtet auf und/oder der andere Teilnehmer hört einen

Sonderwählton*, wenn er den Hörer abhebt), damit er Sie zurückruft.

Hinterlassen einer Nachrichtenanzeige

Systemtelefon/Standardtelefon

Wenn die gerufene Nebenstelle besetzt ist oder der Teilnehmer nicht antwortet

Bestätigungston

Drücken Sie NACHRICHT

oder wählen Sie 4.

Legen Sie den

Hörer auf.

Einschalten/Ausschalten der Nachrichtenanzeige

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 70.

Zum Einschalten dieser Funktion wählen Sie 1, zum Ausschalten 0.

Wählen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7531

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Anrufliste Aus" oder "Anrufliste Ein" angezeigt wird.

Drücken Sie SELECT. "Anrufliste Ein": Einschalten, "Anrufliste Aus": Ausschalten

Wählen Sie die Nebenstellennummer.

Bestätigungston

Legen Sie den Hörer auf.

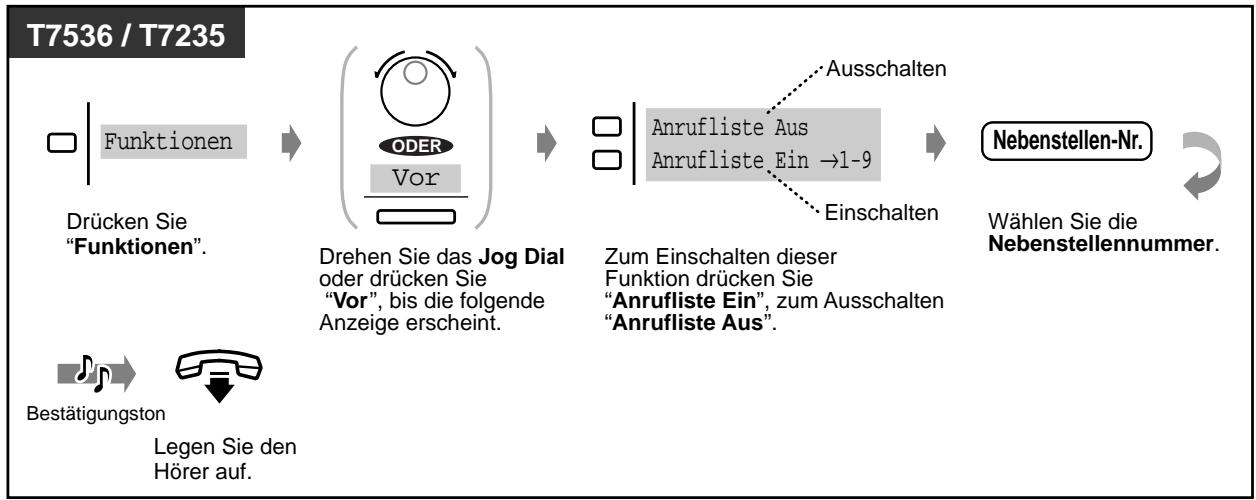

Ein-/Ausschalten der Nachrichtenanzeige (Fortsetzung)

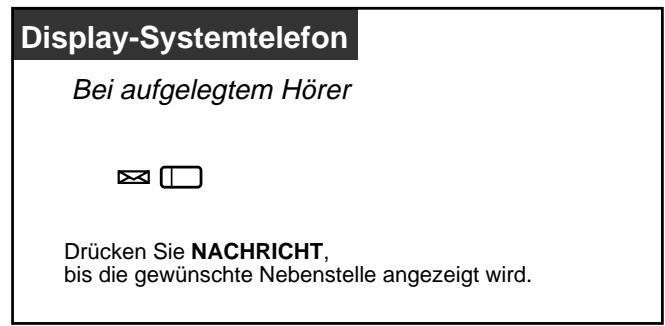

Kontrollieren und Auswählen der Nebenstelle

• Nummer und Name der Nebenstellen werden in der empfangenen Reihenfolge angezeigt.
• Bei einem Standardtelefon wird bei aufgelegtem Hörer ggf. ein Sonderwählton gehört.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.
• Sonderwählton

Zurückrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drücken Sie NACHRICHT oder wählen Sie 702.

Löschen aller Nachrichtenanzeigen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 700.

Ohne Nebenstellen-Nr.

Bestätigungston

Wählen Sie Ihre Nebenstellennummer. Legen Sie den Hörer auf.

Wunschgemäße Einrichtung ihrer Nebenstelle

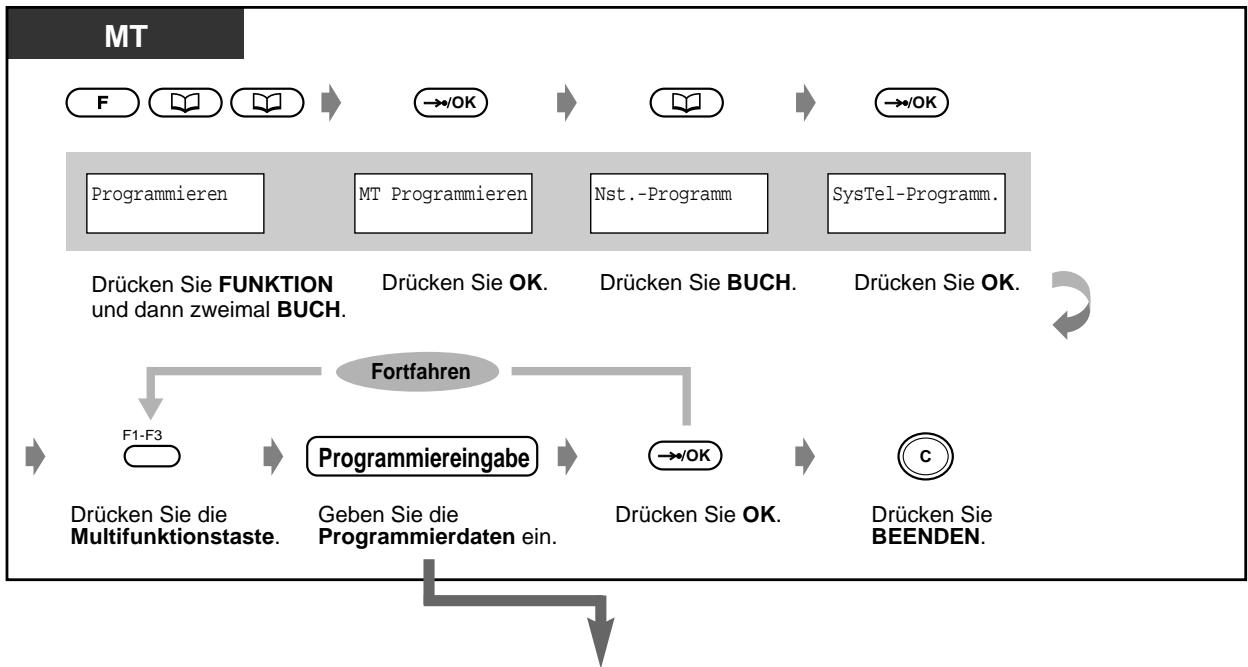

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste "Anrufliste"

Einschalten in ein bestehendes Gespräch (Aufschalten)

Damit können Sie sich in ein bestehendes Gespräch einschalten oder eine Konferenzschaltung mit einem dritten Teilnehmer aufbauen.

Aufschalten

Systemtelefon

- Amtsgespräch

Heben Sie den Hörer ab.

Drücken Sie die entsprechende Amtsleitungstaste.

Beteiligen Sie sich an dem Gespräch.

Systemtelefon/Standardtelefon

Interngespräch

Drücken Sie "Auf" oder wählen Sie 3.

Beteiligen Sie sich an dem Gespräch.

Gespräch mit einem Teilnehmer beenden und mit dem anderen weitersprechen, wenn eine dieser Verbindungen ein Amtsgespräch ist

Systemtelefon

Bestätigungston

Drücken Sie die Amtsleitungstaste des gewünschten Teilnehmers oder INTERNVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

• Sie können eine Anrufsperre aktivieren, um zu verhindern, dass sich Benutzer anderer Nebenstellen auf ihre Gespräche aufschalten (Standardeinstellung: Freigabe). Einzelheiten hierzu finden Sie im Kapitel "Wunschgemäße Einrichtung ihrer Nebenstelle".

2.2.5 Anrufen ohne Einschränkungen

— Verwendung eines Projektcodes — Ändern des Amtswahlverfahrens — Anrufen einer Nebenstelle mit aktiviertem Anrufschutz

◆ Verwendung eines Projektcodes (Projektcode, Eingabe)

Der Projektcode dient zur Identifizierung ein- und abgehender Amtsgespräche sowie zur Abrechnung und Rechnungslegung. Ohne Eingabe eines Projektcodes können Sie u.U. keine abgehenden Amtsgespräche führen. Für jede Nebenstelle wird ein Eingabemodus zugeordnet. Bitte erkundigen Sie sich beim Manager über den Eingabemodus Ihrer Nebenstelle.

Systemtelefon/Standardtelefon

Bestätigungston

Rufnummer

Wählen Sie die Rufnummer.

• Bei Verwendung eines Panasonic-Systemtelefons kann der Projektcode während eines Gesprächs sowie beim Hören eines negativen Quittungstons eingegeben werden, nachdem Ihr Gesprächspartner aufgelegt hat.
• Wenn Sie versehentlich einen falschen Projektcode eingegeben haben, halten Sie "×" während der restlichen Eingabe des fehlerhaften Codes gedrückt und geben dann den korrekten Projektcode ein.
• Um eine Eingabe zu stornieren, drücken Sie die Projekttaste oder den Gabelschalter während der Eingabe.
• Der Projektcode kann gemeinsam mit der Rufnummer gespeichert werden (z.B. Kurzwahl, persönlich oder zentral).
• Wenn Sie den negativen Quittungston hören, bedeutet dies, dass Sie einen falschen Projektcode eingegeben haben. Geben Sie den korrekten Code ein.
• Sie können den Benutzern von Nebenstellen einen bestimmten Projektcode zuweisen, um ihren Telefonverkehr zu kontrollieren. Desgleichen können Sie jedem Kunden einen bestimmten Projektcode zuweisen und die Geschäftsdauer kontrollieren.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Projekttaste

Anrufen einer Nebenstelle mit aktiviertem Anrufschutz (Durchbrechen des Anrufschutzes)

Systemtelefon/Standardtelefon

Während Sie den Anrufschutzton hören

Auf

0

Drücken Sie "Auf" oder warten Sie 2 Sekunden.

• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Ändern des Amtswahlverfahrens (Umschalten zwischen Impuls- und Mehrfrequenzwahl)

Um auf Computer-Telefondienste, Voice-Mail und andere telefonische Sonderdienste zugreifen zu können, die mit Mehrfrequenzwahl arbeiten, können Sie vorübergehend vom IWV- auf den MFV-Modus umschalten.

Systemtelefon/Standardtelefon

Nach Herstellen der Verbindung

(1)

Gewünschte

Nummer

Wählen Sie

Wählen Sie die

gewünschte Nummer.

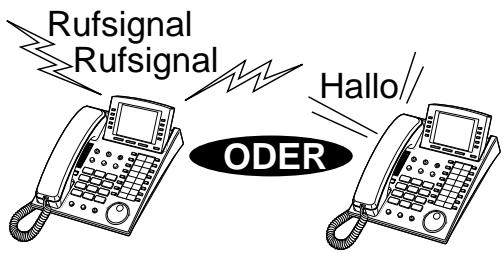

2.2.6 Wechsel des Rufmodus (Wahl zwischen Tonruf und Sprachruf)

Der Rufmodus bei Interngesprächen, Tonruf oder Sprachruf, wird an der gerufenen Nebenstelle eingestellt. Sie können den Rufmodus jedoch vorübergehend wechseln. Im Sprachrufmodus können Sie nach einem Bestätigungston direkt mit dem anderen Teilnehmer sprechen.

(Standardeinstellung: Tonruf)

Umschalten auf Sprachrufmodus

Systemtelefon/Standardtelefon

Nach dem Wählen

Drücken Sie "Reden" oder

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Umschalten auf Tonrufmodus

Systemtelefon/Standardtelefon

Nach dem Wählen

Ton

ODER

Drücken Sie "Ton" oder

• Wenn der angerufene Teilnehmer ein Standardtelefon verwendet, steht nur der Tonrufmodus zur Verfügung.

Wunschgemäße Einrichtung ihrer Nebenstelle

Grundeinstellungen — Signalisierung bei Internrufen: In welchem Rufmodus sollen Internrufe empfangen werden?

2.3 Anrufe entgegennehmen

2.3.1 Entgegennehmen von Anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Sprechen Sie mit

dem Teilnehmer.

Zum Entgegennehmen eines Anrufs haben Sie die folgenden drei Möglichkeiten:

• Heben Sie den Hörer ab, um den Anruf über Vorrangabfrage entgegenzunehmen. (Standardeinstellung: Die rufende Amtsleitung wird angewählt.)
• Drücken Sie die Taste FREISPRECHEN/LAUTHÖREN.
• Drücken Sie die rot blinkende Amtsleitungstaste oder direkt die grüne Taste INTERNVERBINDUNG.

- Freisprechbetrieb

Unter Verwendung der Taste FREISPRECHEN/LAUTHÖREN können Sie einen Teilnehmer anwählen und mit ihm sprechen, ohne den Hörer aufzunehmen. Dies lässt Ihre Hände für andere Tätigkeiten frei.

Nützliche Hinweise

Die besten Ergebnisse erzielen Sie in einem ruhigen Raum.

Wenn Ihr Geschäftspartner Schwierigkeiten hat, Sie zu verstehen, senken Sie die Lautstärke.

Wenn Sie und Ihr Geschäftspartner gleichzeitig sprechen, können Teile des Gesprächs verloren gehen. Das lässt sich vermeiden, indem Sie abwechselnd sprechen.

• Wenn die Funktion "Rufnummernübermittlung" zur Verfügung steht, können Sie die Rufnummer und den Namen des rufenden Teilnehmers kontrollieren, bevor Sie ein Amtsgespräch entgegennehmen.

Drücken Sie die Umschalttaste SHIFT, um Nummer und Name der Amtsleitung im Display anzeigen zu halten.

Die Informationen über den rufenden Teilnehmer sind abhängig vom Netzbetreiber.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Grundeinstellungen - Vorrangabfrage: Wahl der beim Abheben des Hörers zu belegenden Amtsleitung. Signalisierung von Internrufen: Wahl zwischen Tonruf und Sprachruf. - Wunschgemäße Tastenbelegung: Neubelegung einer Amtsleitungstaste und Auswahl der Ruftöne für alle Amtsleitungstasten.

2.3.2 Entgegennehmen von Internrufen ohne Abheben des Hörers (Automatische Anschaltung bei Internrufen)

Sobald die Verbindung hergestellt ist, können Sie ein internes Gespräch annehmen, ohne den Hörer abzuheben. Sie hören den anderen Teilnehmer, ohne dass Ihr Telefon klingelt.

Ein-/Ausschalten

Systemtelefon

Bei aufgelegtem Hörer

Drücken Sie AUTOMATISCHE ANSCHALTUNG.

Die Leuchtanzeige der Taste AUTOMATISCHE ANSCHALTUNG zeigt den aktuellen

Zustand wie folgt an:

Leuchtet: Die Funktion ist eingeschaltet.

Aus: Die Funktion ist ausgeschaltet.

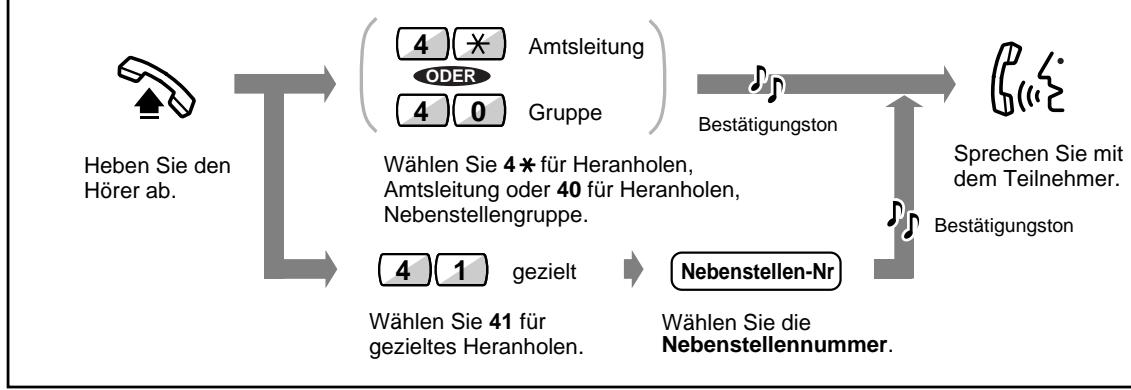

2.3.3 Entgegennehmen eines für eine andere Nebenstelle bestimmten Anrufs (Heranholen eines Rufes)

Wird eine andere Nebenstelle gerufen, können Sie den Anruf an Ihrem Telefon entgegennehmen. Die folgenden Arten des Heranholens eines Rufes stehen zur Verfügung:

Heranholen eines Rufes, Amtsleitung: Ein ankommendes Amtsgespräch wird herangeholt. Heranholen eines Rufes, Nebenstellengruppe: Ein bei einer anderen Nebenstelle der Nebenstellengruppe signalisierter Ruf wird herangeholt.

Heranholen eines Rufes, gezielt: Ein bei einer anderen Nebenstelle signalisierter Ruf wird herangeholt.

Systemtelefon/Standardtelefon

T7531

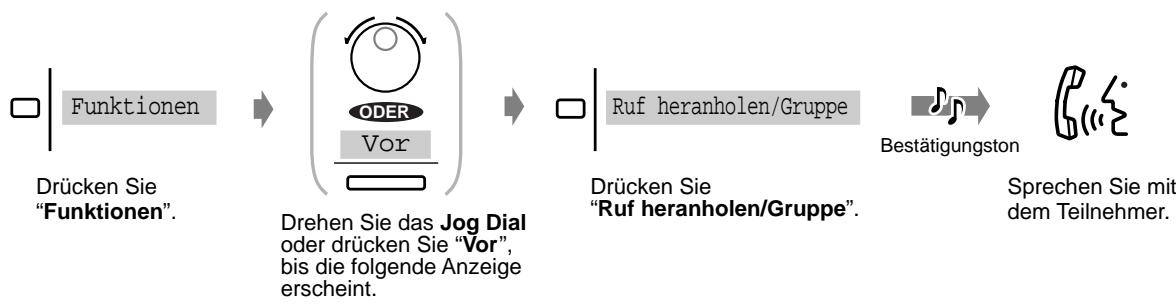

• Nur Heranholen, Nebenstellengruppe

T7533

• Nur Heranholen, Nebenstellengruppe

T7536 / T7235

• Nur Heranholen, Nebenstellengruppe

• Wenn Sie einen Aufmerksamkeitston hören, können Sie einen dritten Teilnehmer bitten, Ihr zweites Geschäft unter Verwendung der Funktion "Heranholen eines Rufes, gezielt" heranzuholen.
• Die Funktion "Heranholen eines Rufes, Nebenstellengruppe" steht bei S0-Teilnehmern nicht zur Verfügung.
• Sie können eine Sperre aktivieren, um zu verhindern, dass sich Benutzer anderer Nebenstellen ihre Geschäfte heranholen. Einzelheiten hierzu finden Sie im Abschnitt "Wunschgemäße Einrichtung ihrer Nebenstelle".

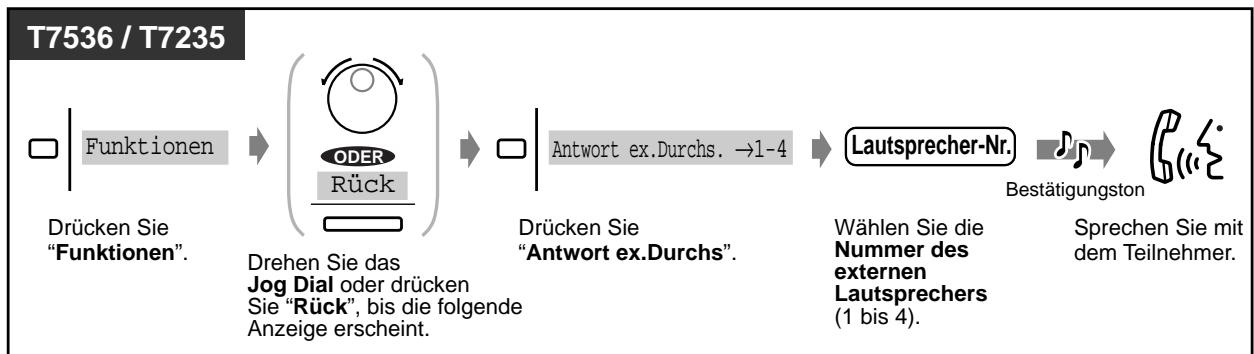

2.3.4 Entgegennehmen eines Anrufs über externen Lautsprecher (Amtsgespräch-Entgegennahme von beliebiger Nebenstelle)

Sie können von jeder Nebenstelle ein über externe Durchsage ankommendes Amtsgespräch entgegennehmen.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 44.

Lautsprecher-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

T7531

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

→Antw.ext.Durch

Drucken Sie SELECT.

Lautsprecher-Nr.

Bestätigungston

Wählen Sie die

Nummer des externen

Lautsprechers (1 bis 4).

Legen Sie den Hörer auf.

T7533

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Antw. ext.Durch" weist.

→ Antw. ext.Durch

Antw. Grp.Durch

Menu Sel

Drucken Sie "Sel".

Lautsprecher-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4).

• Mit diesen Verfahren können Sie auch externe Durchsagen empfangen.

2.4 Während eines Geschäfts

2.4.1 Halten eines Geschäfts

— Offenes Halten — Halten in einer Parkzone — Exklusives Halten

• Wird ein gehaltenes Geschäft nicht innerhalb einer bestimmten Zeit zurückgeholt, erfolgt ein Wiederanruf.
• Wird ein Amtsgespräch ins Halten gelegt und innerhalb von 15 Minuten nicht zurückgeholt, wird die Verbindung automatisch getrennt.

Offenes Halten (normal)

Systemtelefon

Während eines Geschäfts

Bestätigungston

Drücken Sie RÜCKFRAGE.

Drücken Sie RÜCKFRAGE erneut.

Legen Sie den Hörer auf.

Gehaltenes Geschäft zurückholen

Systemtelefon

• Bei der Nebenstelle, die das Geschäft ins Halten gelegt hat

• Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Heben Sie den Hörer ab.

Wählen Sie 51.

Wählen Sie die Nummer der gehaltenen Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

Gehaltenes Geschäft zurückholen (Fortsetzung)

Standardtelefon

• Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Heben Sie den Hörer ab.

Wählen Sie 53.

Wählen Sie die

Nummer der gehaltenen Amtsleitung (01-24).

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Heben Sie den Hörer ab.

Wählen Sie 51.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amtsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Gespräch wird bei ihrer Nebenstelle gehalten.

Blinkt rot: Ein Gespräch wird bei einer anderen Nebenstelle gehalten.

• Bei Verwendung eines Systemtelefons können gleichzeitig ein Interngespräch und mehrere Amtsgespräche gehalten werden.
• Bei Verwendung eines Standardtelefons kann die Funktion "Halten eines Gesprächs - exklusives Halten" zum Halten eines Gesprächs verwendet werden.
• Um mehrere Interngespräche gleichzeitig zu halten, verwenden Sie die Funktion "Parken eines Gesprächs".
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Exklusives Halten

Nur die Nebenstelle, die das Gespräch ins Halten gelegt hat, kann es wieder zurückholen.

Systemtelefon

Während eines Gesprächs

Drücken Sie RÜCKFRAGE.

Legen Sie den Hörer auf.

Standardtelefon

Während eines Gesprächs

Bestätigungston

Drucken Sie die

Wählen Sie 50.

Legen Sie den Hörer auf.

SIGNALTASTE.

Gehaltenes Geschäft zurückholen

Systemtelefon: Heben Sie den Hörer ab.

Drücken Sie die entsprechende Amtsleitungsstaste bzw. INTERVERBINDUNG.

Standardtelefon:

Heben Sie den Hörer ab. Wählen Sie 50. Sprechen Sie mit dem Teilnehmer.

• Bei Verwendung eines Systemtelefons können gleichzeitig ein Interngespräch und mehrere Amtsgespräche gehalten werden.
• Bei Verwendung eines Standardtelefons kann jeweils entweder ein Interngespräch oder ein Amtsgespräch gehalten werden.

Halten in einer Parkzone (Parken eines Geschäfts)

Sie können ein gehaltenes Geschäft im System parken, so dass Sie andere Funktionen aufrufen können. Ein geparktes Geschäft kann von jeder beliebigen Nebenstelle aus zurückgeholt werden. Es können bis zu 10 Geschäfte geparkt werden.

Geschäft parken

Systemtelefon

Während eines Gesprächs

Drücken Sie VERMITTELN.

Wählen Sie 52.

Bestätigungston: Wählen Sie die Nummer der Parkzone (0 bis 9).

Legen Sie den Hörer auf. Standardtelefon

Während eines Gesprächs

Wählen Sie 52.

Bestätigungston

Legen Sie den Hörer auf. Drücken Sie die SIGNALTASTE. Wählen Sie die Nummer der Parkzone (0 bis 9).

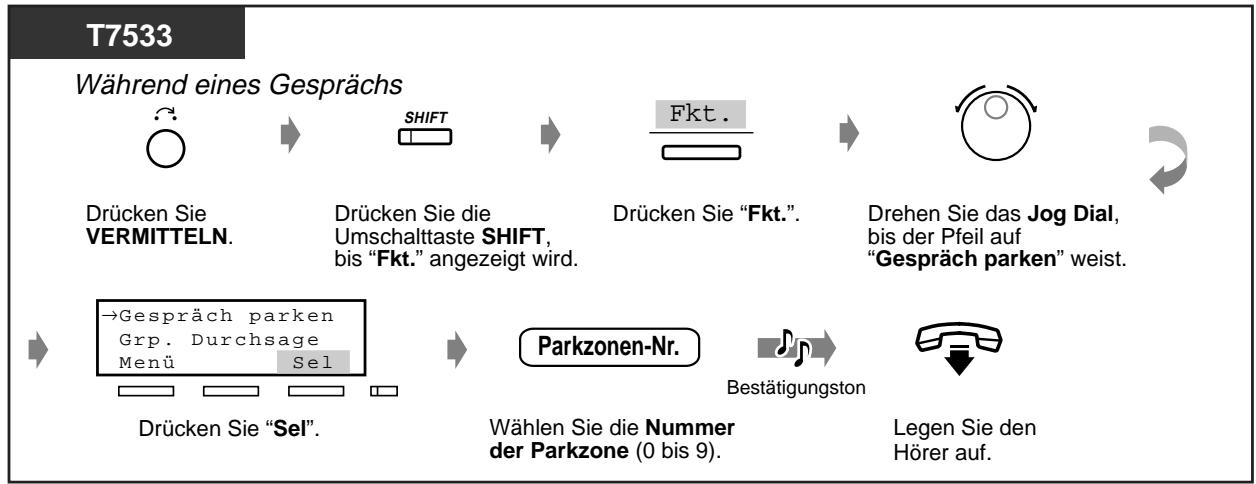

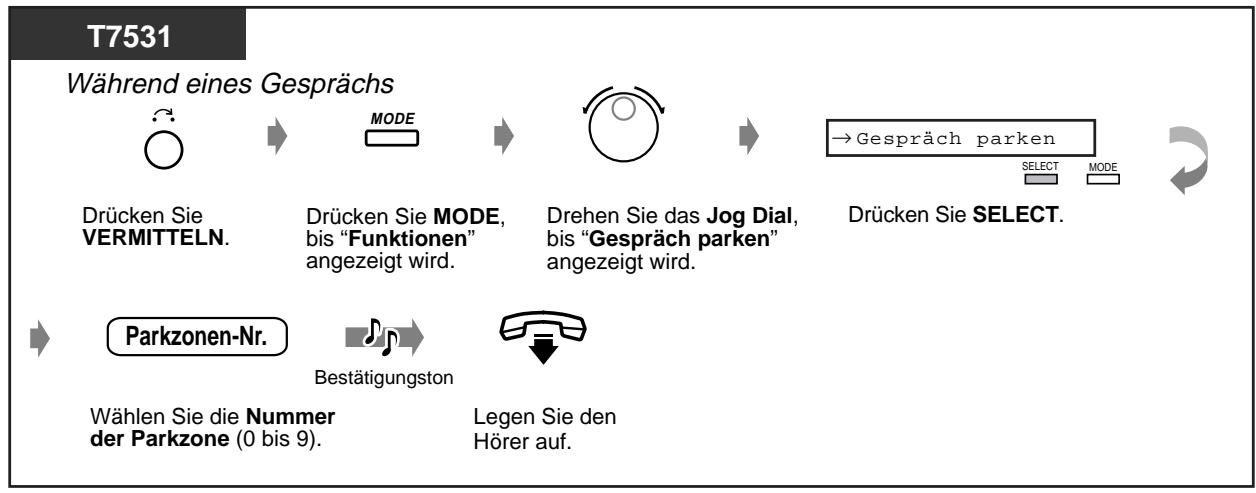

Geschäft parken (Fortsetzung)

Geparktes Geschäft zurückholen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 52.

Gespeicherte Parkzonen-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

T7531

Gespeicherte Parkzonen-Nr.

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Gespräch parken" angezeigt wird.

Drücken Sie SELECT.

Wählen Sie die gespeicherte Parkzonennummer (0 bis 9).

Sprechen Sie mit dem Teilnehmer.

T7533

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drücken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Gespräch parken" weist.

Drücken Sie "Sel".

Gespeicherte Parkzonen-Nr.

Bestätigungston

Wählen Sie die gespeicherte Parkzonennummer (0 bis 9).

Sprechen Sie mit dem Teilnehmer.

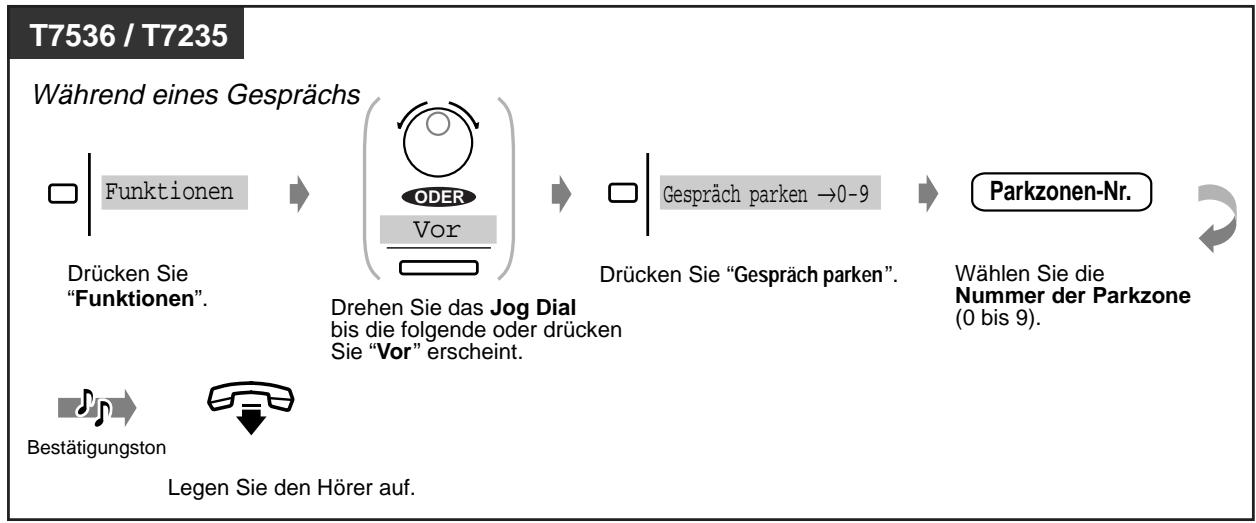

T7536 / T7235

Funktionen

Gespräch parken → 0 - 9

Gespeicherte Parkzonen-Nr.

Bestätigungston

Drücken Sie "Funktionen".

Drehen Sie das Jog Dial G oder drücken Sie "Vor", bis die folgende Anzeige erscheint.

Drücken Sie "Gespräch parken".

Wählen Sie die gespeicherte Parkzonennummer (0 bis 9).

Sprechen Sie mit dem Teilnehmer.

• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

• Falls Sie beim Wählen der Parkzonennummer den Besetztton hören, bedeutet dies, dass die betreffende Parkzone nicht verfügbar ist. Wählen Sie die Nummer einer anderen Parkzone.

2.4.2 Wechsel zwischen zwei Gesprächen (Makeln)

Wenn Sie jeweils ein Gespräch führen, während das zweite Gespräch in Halten gelegt ist, können Sie abwechselnd mit beiden Teilnehmern sprechen.

Systemtelefon

Wenn es sich bei einem der Gespräche um ein Amtsgespräch handelt

Drücken Sie die Amtsleitungstaste des gewünschten Teilnehmers oder INTERNVERBINDUNG.

Wenn es sich bei beiden Gesprächen um Interngespräche handelt

Drücken Sie RÜCKFRAGE.

Standardtelefon

Während eines Gesprächs

Drücken Sie die SIGNALTASTE.

2.4.3 Vermitteln eines Gesprächs

— Vermitteln eines Gesprächs zu einer Nebenstelle — Vermitteln eines Gesprächs auf Amtsleitung

Vermitteln eines Gesprächs zu einer Nebenstelle

Systemtelefon

Während eines Gesprächs

Drücken Sie VERMITTELN.

Bestätigungston

Wählen Sie die Nummer der Nebenstelle oder drücken Sie die entsprechende Nebenstelle-Taste.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

Das Gespräch kann auch ohne Ankündigung übergeben werden.

Standardtelefon

Während eines Gesprächs

Bestätigungston

Drücken Sie die SIGNALTASTE.

Wählen Sie die Nummer der Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

Das Gespräch kann auch ohne Ankündigung übergeben werden.

Vermitteln eines Geschäfts auf Amtsleitung

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Systemtelefon

Während eines Geschäts

Drücken Sie VERMITTELN.

Bestätigungston

Drücken Sie eine Amtsleitungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wählen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

Standardtelefon

Während eines Geschäfts

Bestätigungston

Drücken Sie die SIGNALTASTE.

Amtskennziffer

Wählen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wählen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

• Wenn Sie versehentlich eine falsche Rufnummer gewählt haben, drücken Sie die SIGNALTASTE (nur Systemtelefon) und wählen dann die richtige Nummer.
• Um das in Halten gelegte Gespräch zurückzuholen, bevor der angerufene Teilnehmer antwortet, drücken Sie die Taste VERMITTELN, die entsprechende Amtsleitungstaste, die Taste INTERNVERBINDUNG oder die SIGNALTASTE (nur Standardtelefon).
• Um nach der Vermittlung an einen externen Teilnehmer auf das Gespräch zurückzukommen, drücken Sie die entsprechende Amtsleitungstaste.
• Falls Sie einen Warnton hören, bedeutet dies, dass die Zielnebenstelle das umgelegte Gespräch nicht entgegengenommen hat. Nehmen Sie den Anruf entgegen.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.
• Wenn Sie ein Gespräch unter Verwendung einer Nebenstellenzieltaste oder der Taste "Zielwahl mit automatischem Halten" umlegen, brauchen Sie die Taste VERMITTELN nicht zu drücken (Sofort-Vermittlung).

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Zielwahl mit automatischem Halten".

2.4.4 Entgegennehmen eines anklopfenden Geschäfts

Werden Sie während eines Geschäfts von einem externen Teilnehmer angerufen oder von einer anderen Nebenstelle informiert, dass ein zweites Geschäft auf Sie wartet, hören Sie einen Aufmerksamkeitston oder eine Direktansprache über den eingebauten Lautsprecher oder den Hörer. Um diese Funktion einzuschalten, wählen Sie die Einstellung "EIN" (Standardeinstellung: Kein Aufmerksamkeitston). Um das zweite Geschäft entgegenzunehmen, können Sie die bestehende Verbindung trennen oder in die Warteschleife legen.

Um mit dem neuen Teilnehmer zu sprechen

• Je nach dem an der anderen Nebenstelle verwendeten Telefon stehen u.U. auch die Funktionen "Direktansprüche" und "Diskrete Direktansprüche" zur Verfügung. Sie können mit dem Teilnehmer über den eingebauten Lautsprecher und das Mikrofon sprechen oder nur einen Aufmerksamkeitston über den Hörer (diskrete Direktansprüche) übertragen, während der gerufene Teilnehmer ein anderes Geschäft über den Hörer führt.
• Vor Entgegennahme des Geschäfts werden Name und Nummer der rufenden Nebenstelle jeweils 5 Sekunden lang in 10-Sekunden-Intervallen im Display angezeigt.
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

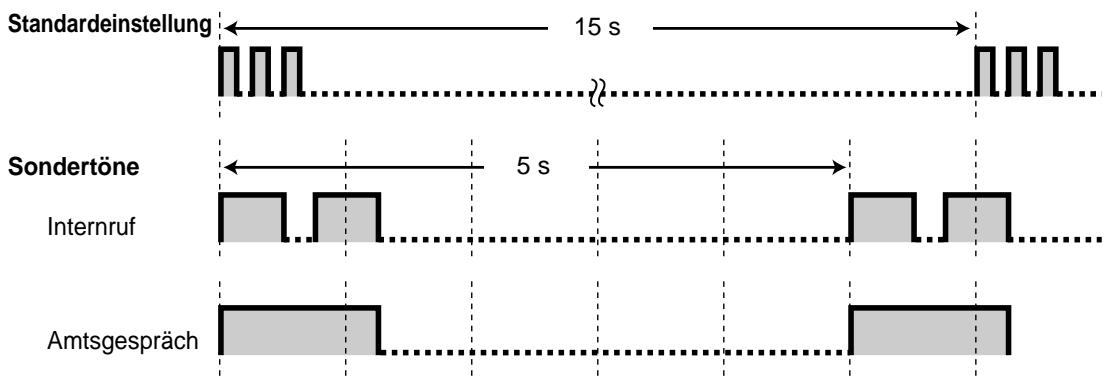

Grundeinstellungen Aufmerksamkeitston

Auswahl der Aufmerksamkeitstone für externe Anrufe und Internrufe

2.4.5 Gespräche zwischen drei Teilnehmern

— Konferenzschaltung herstellen — Konferenz beenden

Konferenzschaltung herstellen (Konferenz)

Systemtelefon

Drücken Sie KONFERENZ.

Nr. des gewünschten Teilnehmers

Wählen Sie die Rufnummer des dritten Teilnehmers.

Bestätigungston

Drücken Sie KONFERENZ.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie eine Amtsleitungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88), bevor Sie eine externe Rufnummer wählen.

Standardtelefon

Drücken Sie die SIGNALTASTE.

Nr. des gewünschten Teilnehmers

Wählen Sie die Rufnummer des dritten Teilnehmers.

Drücken Sie die SIGNALTASTE.

Bestätigungston

Wählen Sie 3.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie eine Amtsleitungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88), bevor Sie eine externe Rufnummer wählen.

♦ Geschäft mit einem Teilnehmer beenden und mit dem anderen fortsetzen, wenn es sich bei einem dieser Geschäfte um ein Amtsgeschäft handelt.

Systemtelefon

Bestätigungston

Drücken Sie die entsprechende Amtsleitungstaste oder INTERNVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

Konferenz beenden

Die beiden anderen Teilnehmer können das Geschäft fortsetzen.

Systemtelefon/Standardtelefon

Wenn Sie zwei Interngespräche oder ein Interngespräch und ein Amtsgespräch führen

Legen Sie den Hörer auf.

Systemtelefon

Wenn Sie zwei Amtsgespräche führen (unbeaufsichtigte Konferenz)

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Drücken Sie KONFERENZ.

Wiedereintreten in die Dreierkonferenz

Systemtelefon

Während die beiden anderen Teilnehmer sprechen

Drücken Sie die entsprechende Amtsleistungstaste.

• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung: Belegung einer programmierbaren Funktionstaste als Konferenztaste.

2.4.6 Speichern einer Rufnummer (Notizbuchfunktion)

Damit können Sie während eines Gesprächs oder bei aufgelegtem Hörer die Rufnummer des externen Teilnehmers speichern. Die gespeicherte Nummer kann später einfach gewählt werden.

Speichern

Systemtelefon

Während eines Gesprächs oder bei aufgelegtem Hörer

Drücken Sie SPEICHERN.

Drücken Sie SPEICHERN.

Wählen Sie die Rufnummer. (maximal 24 Ziffern)

Drücken Sie MERKEN.

Wählen

Systemtelefon

Heben Sie den Hörer ab.

Drücken Sie MERKEN.

• Sie brauchen keine vorlaufende Amtskennziffer vor der Rufnummer des externen Teilnehmers einzugeben. Eine Amtsleitung wird automatisch belegt. Die Zeichen "*" und "#" können wie Ziffern gespeichert werden.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste Merken.

2.4.7 Stummschaltung

Wenn Sie sich in Ihrem Zimmer mit einer anderen Person besprechen möchten, ohne dass Ihr Geschäftspartner diese Unterhaltung mithört, können Sie das Mikrofon oder den Hörer stummschalten, während Sie die Stimme des Teilnehmers weiter über den eingebauten Lautsprecher bzw. den Hörer hören. Es gibt die zwei folgenden Arten von Stummschaltung:

Hörerstummschaltung:

Während eines Gesprächs über den Hörer. Diese Funktion steht nur bei

Telefonen der Modellreihe KX-T75xx zur Verfügung.

Mikrofonstummschaltung:

Während eines Gesprächs im Freisprechbetrieb.

Ein-/Ausschalten

Systemtelefon

Drücken Sie STUMMSCHALTUNG.

• Das Leuchtelement der Taste AUTOMATISCHE ANSCHALTUNG/STUMMSCHALTUNG zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Blinkt rot: Stummschaltung

Aus: Normaler Betrieb

2.4.8 Anderen das Mithören Ihres Gesprächs gestatten (Lauthören)

Damit können Sie anderen Personen, die sich in Ihrem Zimmer aufhalten, gestatten, ein laufendes Gespräch über den eingebauten Lautsprecher mitzuhören.

Einschalten/Ausschalten

Systemtelefon

Drücken Sie FREISPRECHEN/LAUTHÖREN.

• Diese Funktion steht nur bei Gesprächen zur Verfügung, die über den Hörer geführt werden.
• Das Leuchtelement der Taste FREISPRECHEN/LAUTHÖREN zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Ein: Die Stimme des Gesprächspartners wird über den eingebauten Lautsprecher gehört.

Aus: Die Stimme des Gesprächspartners wird nur über den Hörer gehört.

2.5 Vor Verlassen des Arbeitsplatzes

2.5.1 Weiterleiten ankommender Rufe (Rufweiterleitung)

Ankommende Rufe können automatisch an ein bestimmtes Ziel weitergeleitet werden. Bei einem internen Ziel kann es sich um eine Nebenstelle oder um eine Anrufgruppe handeln.

Rufweiterleitung — Sofort:

Alle ankommenden Anrufe werden sofort zu einem internen Ziel weitergeleitet.

Rufweiterleitung bei Besetzt:

Eine Rufweiterleitung zu einem internen Ziel findet statt, wenn ihre Nebenstelle besetzt ist.

Rufweiterleitung nach Zeit:

Eine Rufweiterleitung zu einem internen Ziel findet statt, wenn Sie einen Anruf nicht innerhalb einer bestimmten Zeitspanne entgegennehmen.

Rufweiterleitung bei Besetzt und nach Zeit:

Eine Rufweiterleitung zu einem internen Ziel findet statt, wenn Sie einen Anruf nicht innerhalb einer bestimmten Zeitspanne entgegennehmen oder ihre Nebenstelle besetzt ist.

Rufweiterleitung auf Amtsleitung:

Alle ankommenden Anrufe werden auf eine Amtsleitung weitergeleitet. Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Rufweiterleitung vom Ziel (Follow me):

Damit können Sie die Funktion "Rufweiterleitung - Sofort" von einer anderen Nebenstelle, dem Weiterleitungsziel, aus einschalten.

Rufweiterleitung im ISDN:

Unter folgenden Bedingungen werden ankommende Anrufe im ISDN an einen externen Teilnehmer weitergeleitet.

—Grundsätzlich (Rufweiterleitung, bedingungslos)

—Wenn Sie einen Anruf nicht entgegennehmen (Rufweiterleitung nach Zeit)

—Wenn Ihre Nebenstelle besetzt ist (Rufweiterleitung bei Besetzt)

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

• Sie können auch Ihre Voice-Mailbox oder Ihr Handy als Weiterleitungsziel einrichten.

Einschalten (außer "Rufweiterleitung im ISDN")

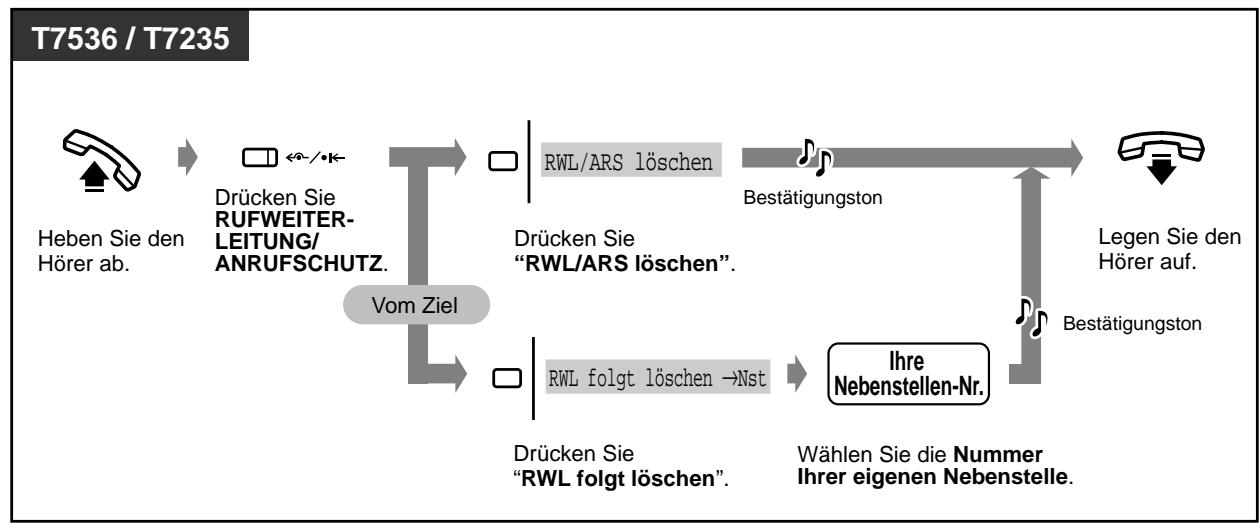

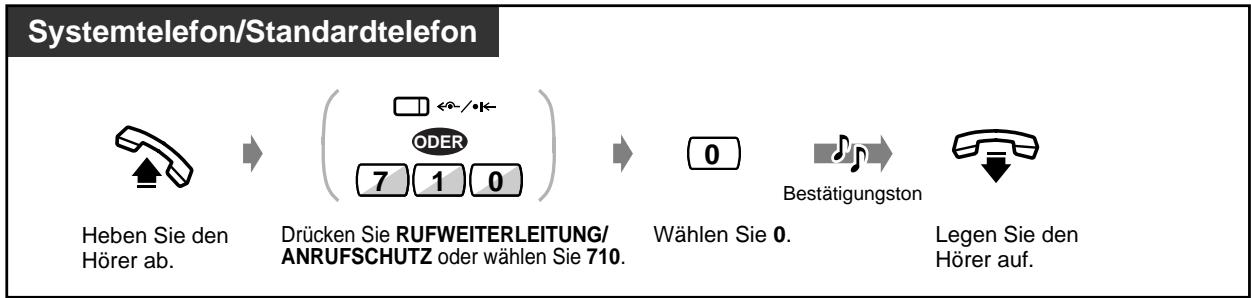

Ausschalten (außer "Rufweiterleitung im ISDN")

Einschalten "Rufweiterleitung im ISDN"

Ausschalten "Rufweiterleitung im ISDN"

Systemtelefon/Standardtelefon

Drücken Sie RUFWEITERLEITUNG/ANRUFSCHUTZ

oder wählen Sie 710.

Wählen Sie die gewünschte Nummer.

Ihre Mehrfachrufnummer

Wählen Sie Ihre Mehrfachrufnummer.

Heben Sie den Hörer ab.

Wählen Sie #.

Bestätigungston

Legen Sie den Hörer auf.

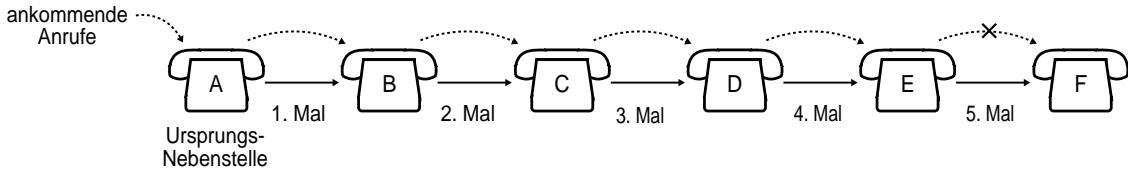

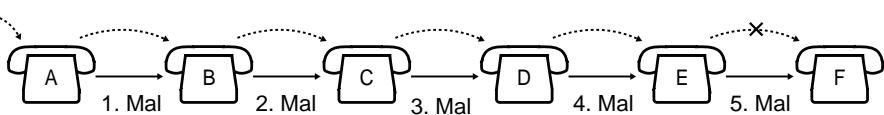

• Jeder Anruf kann bis zu viermal weitergeleitet werden. Beim fünften Mal erfolgt keine Rufweiterleitung.

ankommende Anrufe

Ursprungs-Nebenstelle

• Chef-Sekretärin-Funktion

Die als Ziel eingerichtete Nebenstelle kann die weiterleitende Nebenstelle anrufen. Außerdem kann jede Nebenstelle der als Rufweiterleitungsziel eingerichteten Gruppe die weiterleitende Nebenstelle anrufen.

• Bei aktivierter Funktion "Rufweiterleitung" blinkt das Leuchtelement der Taste RUFWEITERLEITUNG/ANRUFSCHUTZ rot.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäße Einrichtung ihrer Nebenstelle

• Wunschgemäße Tastenbelegung Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung/Anrufschutz".

2.5.2 Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe)

Vorprogrammierte Nebenstellen können Anrufe weiterleiten, die an einer beliebigen oder nur an ihrer eigenen Anrufgruppe ankommen. Beim Weiterleitungsziel kann es sich um eine andere Anrufgruppe oder um eine bestimmte Nebenstelle handeln. Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 7141.

Wählen Sie die Nummer der Anrufgruppe.

Bestätigungston

Wählen Sie die Nummer der Ziel-Anrufgruppe.

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 7140.

Bestätigungston

Wählen Sie die Nummer der Anrufgruppe.

Legen Sie den Hörer auf.

• Sie können diese Funktion ein- und ausschalten, indem Sie einfach die Taste "Rufweiterleitung - von Anrufgruppe" drücken. Wenn die Funktion eingeschaltet ist, leuchtet das Leuchtelement der Taste rot.
• Jeder Anruf kann bis zu viermal weitergeleitet werden. Beim fünften Mal erfolgt keine Rufweiterleitung.

• Chef-Sekretärin-Funktion Die Zielnebenstelle kann die weiterleitende Anrufgruppe anrufen.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung — von Anrufgruppe".

2.5.3 Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung)

Wenn die anrufende Nebenstelle ein Panasonic-Systemtelefon mit Display verwendet, können Sie eine Meldung anzeigen lassen, die den Grund Ihrer Abwesenheit oder die Zeit nennt, zu der Sie wieder erreichbar sein werden. Es gibt sechs vorprogrammierte Standardmeldungen und drei programmierbare Meldungen.

Meldungs-Nr.	Standardmeldung
1	Gleich zurück
2	Bereits gegangen
3	Bin bei %%% (Nebenstellennummer)
4	Zurück um %%:% (Stunde:Minute)
5	Zurück am %%/% (Monat/Tag)
6	In Besprechung
7
8
9

• Stellen, an denen Sie die gewünschten Werte eingeben müssen, sind durch \% gekennzeichnet. Alle durch \%" gekennzeichneten Stellen müssen ausgefüllt werden. Gültige Eingaben sind die Ziffern 0 bis 9 sowie # und ※
• Auf Wunsch können Standardmeldungen geändert werden. Bitte wenden Sie sich dazu an Ihren Fachhändler.

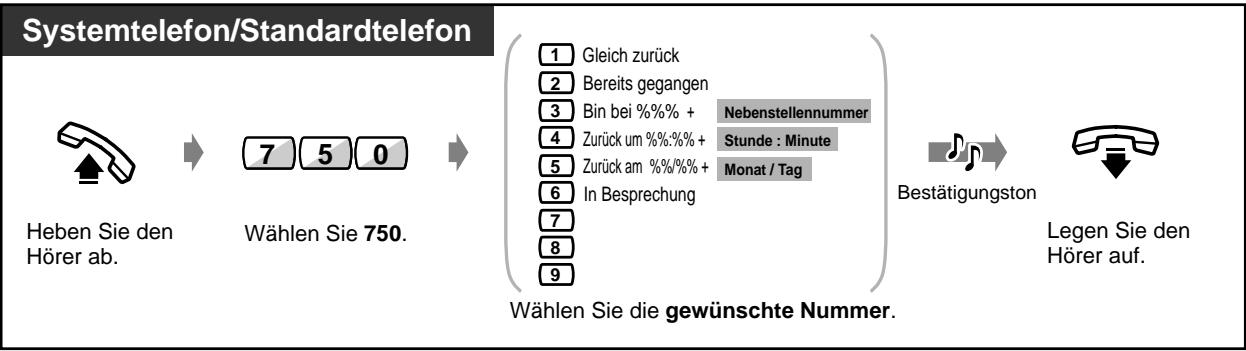

Aktivierung

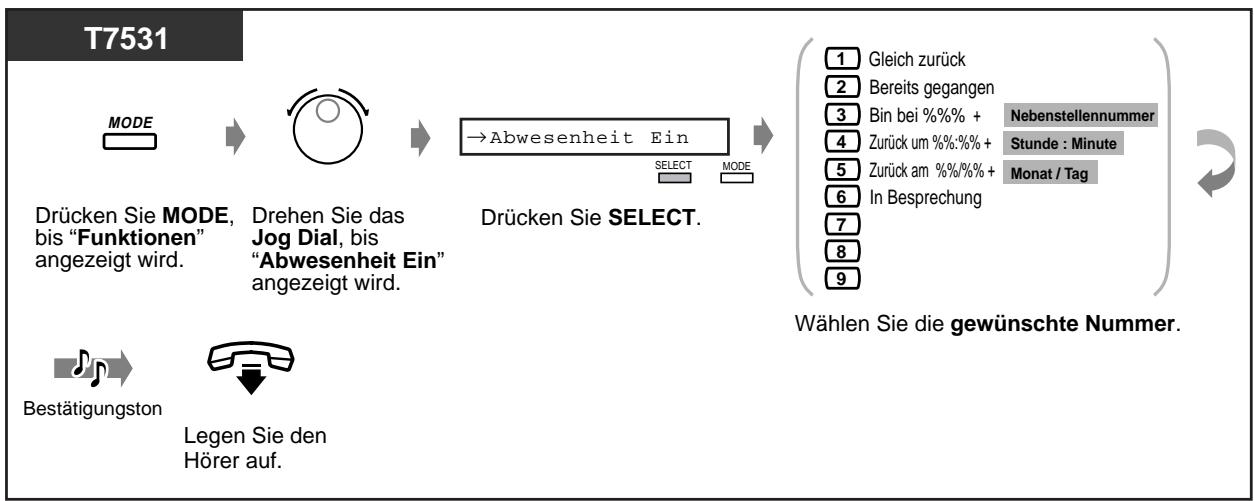

Aktivierung (Fortsetzung)

Löschen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 7500.

Bestätigungston

Legen Sie den Hörer auf.

T7531

→Abwesenheit

Bestätigungston

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Abwesenheit Aus" angezeigt wird.

Drücken Sie SELECT.

Legen Sie den Hörer auf.

T7533

Bestätigungston

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drücken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Abwesenheit Aus" weist.

Drücken Sie "Sel".

Legen Sie den Hörer auf.

T7536 / T7235

Funktionen

Abwesenheit Aus

Bestätigungston

Legen Sie den Hörer auf.

Drücken Sie "Funktionen".

Drehen Sie das Jog Dial oder drücken Sie "Vor", bis die folgende Anzeige erscheint.

Drücken Sie "Abwesenheit Aus".

Die gewählte Meldung wird bei jedem Abheben des Hörers angezeigt.

2.5.4 Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss)

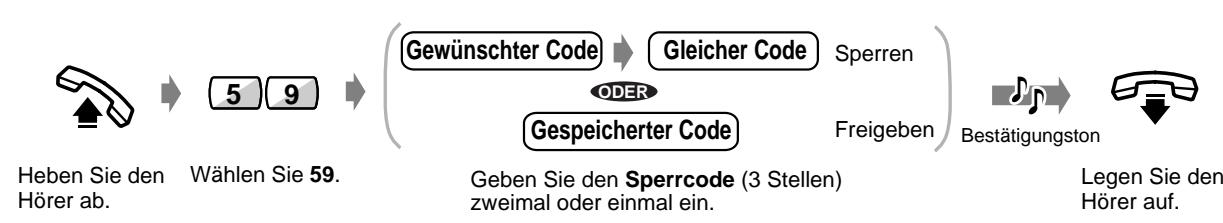

Sperren/Freigeben

• Falls Sie Ihren Sperrcode vergessen haben oder Ihr Telefon nicht freigeben können, wenden Sie sich bitte an einen Abfrageplatz. Der Abfrageplatz kann die Sperre Ihrer Nebenstelle freigeben (Fernkontrolle über die Nebenstellensperre).

2.5.5 Verlassen einer Anrufgruppe (Log-In/Log-Out)

Sie können ihren Status in einer Anrufgruppe festlegen. Wenn Sie die Anrufgruppe vorübergehend verlassen (ausloggen, Log-Out), werden Gruppenrufe nicht zu ihrer Nebenstelle gelenkt. Nachdem Sie der Sammelrufgruppe wieder beigetreten sind (einloggen, Log-In), werden Gruppenrufe erneut zu ihrer Nebenstelle gelenkt.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 45.

Wählen Sie 0 zum Ausloggen oder 1 zum Einloggen.

Wählen Sie die Nummer einer bestimmten Anrufgruppe oder für alle Gruppen.

Bestätigungston

Legen Sie den Hörer auf.

• Durch Drücken der Taste Log-In/Log-Out wird abwechselnd ein- und ausgeloggt. Das Leuchtelement der Taste zeigt den aktuellen Zustand wie folgt an:

Aus: Eingeloggt

Leuchtet rot: Ausgeloggt

Blinkt rot: Geschäfte in der Sammelrufwarteschlange

• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste Log-In/Log-Out.

2.6 Durchsagen übertragen/beantworten

2.6.1 Durchsagen

Sie können mehreren Personen gleichzeitig etwas mündlich mitteilen oder ankündigen. Durchsagen werden über die in den Systemtelefonen eingebauten Lautsprecher und/oder über die Lautsprecher einer externen Durchsageeinrichtung übertragen. Die Beantwortung einer Durchsage kann über jedes beliebige Telefon erfolgen. Es gibt die folgenden drei Arten von Durchsagen:

Sammeldurchsage:

Die Durchsage an alle wird über Systemtelefone und externe Lautsprecher übertragen.

Durchsage - Extern:

Die Durchsage wird über alle externen Lautsprecher übertragen.

Gruppendurchsage:

Die Durchsage ist an eine bestimmte Gruppe oder alle Gruppen (alle Nebenstellen) gerichtet und wird über die in den Systemtelefonen eingebauten Lautsprecher übertragen.

Sammeldurchsage

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 63* oder 64*.

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort und sprechen Sie.

Durchsage - Extern

Systemtelefon/Standardtelefon

Durchsage — Extern (Fortsetzung)

Gruppendurchsage

Gruppendurchsage (Fortsetzung)

• Nebenstellen, die momentan laut sind, besetzt sind oder bei denen die Funktion "Anrufschutz" aktiviert ist, können keine Durchsagen empfangen.
• Benutzer von Systemtelefonen können auf Wunsch eine Durchsagesperre aktivieren. Einzelheiten hierzu finden Sie auf Seite 2-63.

2.6.2 Vermittlung nach Durchsage an eine bestimmte Person

Über einen externen Lautsprecher und Telefon

Während eines Geschäfts

Systemtelefon

Wählen Sie 63 * oder 64 * .

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Drücken Sie VERMITTELN. Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf. Standardtelefon

Während eines Geschäfts

Wählen Sie 63* oder 64*.

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Drücken Sie die SIGNALTASTE. Bestätigungston

Sprechen Sie mit der gerufenen Person. Legen Sie den Hörer auf.

Über einen externen Lautsprecher

Systemtelefon

Während eines Gesprächs

Drücken Sie VERMITTELN.

Bestimmter Lautsprecher / Alle Lautsprecher

Warten Sie auf Antwort.

Wählen Sie 64.

Sprechen Sie mit der gerufenen Person.

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4) oder 0 für alle Lautsprecher.

Machen Sie die Durchsage.

Standardtelefon

Während eines Gesprächs

Lautsprecher-Nr.

Bestimmter Lautsprecher

Alle Lautsprecher

Bestätigungston

Drücken Sie die SIGNALTASTE.

Wählen Sie 64.

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4) oder 0 für alle Lautsprecher.

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Sprechen Sie mit der antwortenden Person.

Legen Sie den Hörer auf.

Über das Telefon einer bestimmten Nebenstellengruppe

Systemtelefon

Während eines Gesprächs

Gruppen-Nr.

Bestimmter Lautsprecher

Alle Lautsprecher

Bestätigungston

Drücken Sie VERMITTELN.

Wählen Sie 63.

Wählen Sie die Nummer einer bestimmten Gruppe (01 bis 16) oder 00 für alle Gruppen.

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf.

Standardtelefon

Während eines Geschäfts

Gruppen-Nr.

Bestimmter Lautsprecher

Alle Lautsprecher

Bestätigungston

Drücken Sie die SIGNALTASTE.

Wählen Sie 63.

Wählen Sie die Nummer einer bestimmten Gruppe (01 bis 16) oder 00 für alle Gruppen.

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf.

2.6.3 Durchsage beantworten

Über einen bestimmten externen Lautsprecher

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 44.

Lautsprecher-Nr.

Bestätigungston

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4).

Sprechen Sie mit der

antwortenden Person.

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Antw. ext.Durch" angezeigt wird.

Drucken Sie SELECT.

Lautsprecher-Nr.

Bestätigungston

Wählen Sie die Nummer des externen

Lautsprechers (1 bis 4).

Sprechen Sie mit der antwortenden Person.

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Fkt.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Antw. ext.Durch" weist.

Drucken Sie "Sel".

Lautsprecher-Nr.

Bestätigungston

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4).

Sprechen Sie mit der antwortenden Person.

T7536 / T7235

Funktionen

Drehen Sie das Jog Dial Al oder drücken Sie "Vor", bis die folgende Anzeige erscheint.

Antwort ex.Durchs. → 1 - 4

Lautsprecher-Nr.

Drücken Sie "Antwort ex.Durchs."

Wählen Sie die Nummer des externen Lautsprechers (1 bis 4).

Bestätigungston

Sprechen Sie mit der antwortenden Person.

• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Über Telefon

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 43.

Sprechen Sie mit der antwortenden Person.

T7531

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Antw. Grp.Durch" angezeigt wird.

→ Antw. Grp.Durch

MODE Bestätigungston

Drücken Sie SELECT.

Sprechen Sie mit der antwortenden Person.

T7533

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drücken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Antw. Grp.Durch" weist.

Bestätigungston

Drucken Sie "Sel".

Bestätigungston

Sprechen Sie mit der antwortenden Person.

T7536 / T7235

Funktionen

Drucken Sie "Funktionen".

Antwort Grp.Durchsage

Bestätigungston

Drucken Sie "Antwort Grp.Durchsage".

Sprechen Sie mit der antwortenden Person.

2.7 Persönliche Einrichtung des Telefons

2.7.1 Einstellen des Alarms (Terminruf)

Jede Nebenstelle kann einen Signalruf als Terminerinnerung oder Weckruf programmieren, der nur einmalig oder täglich (bis zum Ausschalten) zur gleichen Zeit erfolgt.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Stunde/Minute

Geben Sie Stunde (00 bis 23) und Minute (00 bis 59) ein.

Wählen Sie 0 für den einmaligen Alarm oder 1 für den täglichen Alarm.

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Bestätigungston

Legen Sie den Hörer auf.

Prüfen der eingestellten Zeit

Display-Systemtelefon

Heben Sie den Hörer ab.

Wählen Sie 762.

Legen Sie den Hörer auf.

Alarmsignal ausschalten oder beantworten

Systemtelefon/Standardtelefon

Beliebige Taste

Drücken Sie eine beliebige Taste oder nehmen Sie den Hörer einmal ab und legen Sie ihn wieder auf.

• Werden Sie während eines Terminrufs angerufen, hören Sie das Rufsignal anschließend.
• Wenn Sie zur eingestellten Uhrzeit ein Geschäft führen, ertönt das Alarmsignal erst danach.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.
• Wenn Sie während des Terminrufs den Hörer abnehmen, hören Sie das Alarmsignal oder die am Abfrageplatz vorprogrammierte Mitteilung.

Wenn der tägliche Alarm eingestellt ist, erscheint ** rechts im Display.

Termin 10:10*

2.7.2 Ablehnen ankommender Anrufe (Anrufschutz [ARS])

— Ablehnen aller Anrufe — Ablehnen direkter Amtsgespräche

Ablehnen aller Anrufe

Sie können diese Funktion verwenden, um nicht durch Anrufe gestört zu werden, wenn Sie sich in einer Besprechung befinden oder zu beschäftigt sind. Externe Anrufe können an ein Reserveziel (vorprogrammierte Nebenstelle oder Abfrageplatz) geleitet werden.

Einschalten

Ausschalten

Ausschalten (Fortsetzung)

T7536 / T7235

Heben Sie den Hörer ab.

Drücken Sie RUFWEITERLEITUNG/ANRUFSCHUTZ.

RWL/ARS löschen

Drücken Sie "RWL/ARS löschen".

Bestätigungston

Legen Sie den Hörer auf.

Ablehnen direkter Amtsgespräche (Herausschalten aus der Durchwahl)

Wenn Sie bei Ihrer Nebenstelle diese Funktion einschalten, werden Durchwahl-Anrufe zum Abfrageplatz umgelegt. Am Abfrageplatz steht diese Funktion nicht zur Verfügung.

Einschalten/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 56.

Einschalten

Ausschalten

Bestätigungston

Zum Einschalten wählen Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

• Eine blinkende Amtsleitungstaste kennzeichnet einen ankommenden externen Anruf. Sie können diesen Anruf durch Drücken der blinkenden Amtsleitungstaste entgegennehmen.
• Nach Einschalten der Funktion Anrufschutz leuchten die Leuchtelemente der folgenden Tasten rot auf.

Taste Rufweiterleitung/Anrufschutz

Die Nebenstellenzieltaste bei allen anderen Nebenstellen, der die Nummer ihrer Nebenstelle zugewiesen wurde.

Die folgenden Funktionen können nicht gleichzeitig eingeschaltet werden:

Rufweiterleitung

Anrufschutz

Herausschalten aus der Durchwahl

Die jeweils zuletzt eingestellte Funktion ist wirksam.

• Diese Funktion kann durch einfaches Drücken der Taste "Herausschalten aus der Durchwahl" ein- und ausgeschaltet werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "Herausschalten aus der Durchwahl" rot.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung/ Anrufschutz" und Taste "Herausschalten aus der Durchwahl"

2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitston / Direktansprache / Diskrete Direktansprache)

Während eines Gesprächs können Sie über einen Aufmerksamkeitston oder eine Direktansprache über den eingebauten Lautsprecher oder den Hörer darüber informiert werden, dass ein zweites Gespräch auf Sie wartet (Standardeinstellung: Kein Aufmerksamkeitston).

Aufmerksamkeitston:

Der Aufmerksamkeitston wird über den Hörer übertragen. Sie können diesen Ton ändern (siehe "Wunschgemäße Einrichtung ihrer Nebenstelle").

Direktansprache:

Sie erhalten eine Sprachmitteilung über den eingebauten Lautsprecher ohne vorherige Tonsignalisierung (nur Modell KX-T7536).

Diskrete Direktansprache:

Sie erhalten eine Sprachmitteilung über den Hörer ohne vorherige Tonsignalisierung (nur bei Telefonen der Modellreihe KX-T75xx).

♦ Einschalten/Ausschalten

Systemtelefon/Standardtelefon: Heben Sie den Hörer ab.

Wählen Sie 731.

Kein Aufmerksamkeitston

1 Aufmerksamkeitston

2 Direktansprache 3 Diskrete Direktansprache

Bestätigungston

Legen Sie den Hörer auf. Wählen Sie die gewünschte Nummer (0 bis 3).

• Die Funktionen "Anklopfen" können durch einfaches Drücken der Taste "Anklopfen" ein- und ausgeschaltet werden. Bei jedem Drücken dieser Taste wird in der folgenden Reihenfolge zwischen den einzelnen Funktionen umgeschaltet:

Wenn die Funktion "Aufmerksamkeitston", "Direktansprache" oder "Diskrete Direktansprache" eingeschaltet ist, leuchtet das Leuchtelement der Taste "Anklopfen" rot.

• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Gespräch in Wartestellung".

2.7.4 Sperren von Durchsagen (Durchsagesperre)

Sie können ihre Nebenstelle gegen Durchsagen über den eingebauten Lautsprecher sperren.

Systemtelefon

Heben Sie den Hörer ab.

Wählen Sie 721.

Zum Sperren wählen Sie 1, zum Freigeben 0.

Bestätigungston

Legen Sie den Hörer auf.

• Diese Funktion kann durch einfaches Drücken der Taste "Durchsagesperre" ein- und ausgeschaltet werden. Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Durchsagesperre" rot.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Durchsagesperre"

2.7.5 Anzeige ihrer Rufnummer beim gerufenen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufenen [CLIP]/anrufenden Teilnehmer [COLP])

CLIP:

Wenn Sie ein Amtsgespräch tätigen, wird die Ihrer Nebenstelle zugewiesene ID-Nummer beim angerufenen Teilnehmer angezeigt.

COLP:

Wenn Sie ein Amtsgespräch entgegennehmen, wird die Ihrer Nebenstelle zugewiesene ID-Nummer beim anrufenden Teilnehmer angezeigt.

Dabei können Sie zwischen den programmierten ID-Nummern für eine Amtsleitung oder Ihre Nebenstelle wählen.

Die Übermittlung einer gewünschten ID-Nummer ist auch nur für einen bestimmten Anruf möglich.

Anzeige der einer Amtsleitung oder ihrer Nebenstelle zugewiesenen ID-Nummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 711.

Amtsleitung

Nebenstelle

Wählen Sie 1 für eine Amtsleitung oder 2 für Ihre Nebenstelle.

Bestätigungston

Legen Sie den Hörer auf.

Anzeige einer gewünschten ID-Nummer bei einem bestimmten Anruf (nur CLIP)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 7113.

Wählen Sie die gewünschte ID-Nummer.

Wählen Sie #.

Bestätigungston

Drucken Sie eine Amtsleistungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wählen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

• Diese Funktion muss von Ihrem Netzbetreiber unterstützt werden. Die eingegebene ID-Nummer muss den Vorgaben des Netzbetreibers entsprechen.

Anderenfalls wird sie u. U. ignoriert oder durch einen anderen Wert ersetzt.

2.7.6 Unterdrücken der Anzeige Ihrer Nummer beim angerufenen Teilnehmer (Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer [CLIR])

Wenn Sie ein Amtsgespräch tätigen, können Sie die Übermittlung Ihrer ID-Nummer zum angerufenen Teilnehmer verhindern. Diese Einstellung kann jederzeit für einen bestimmten Anruf geändert werden.

Einschalten/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 57.

Einschalten

Ausschalten

Zum Einschalten wählen Sie 2, zum Ausschalten 0.

Bestätigungston

Legen Sie den Hörer auf.

Ändern der Einstellung für einen bestimmten Anruf

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 571.

Drücken Sie eine Amtsleistungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Sprechen Sie mit dem Teilnehmer.

• Diese Funktion kann durch einfaches Drücken der Taste "CLIR" ein- und ausgeschaltet werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "CLIR" rot.

• Diese Funktion muss von Ihrem Netzbetreiber unterstützt werden.

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung: Belegung einer programmierbaren Funktionstaste als Taste "CLIR"

2.7.7 Unterdrücken der Anzeige ihrer Nummer beim angerufenen Teilnehmer (Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer [COLR])

Wenn Sie ein Amtsgespräch entgegenhalten, können Sie die Übermittlung Ihrer ID-Nummer zum angerufenen Teilnehmer verhindern.

♦ Einschalten/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 58.

1

Einschalten

Ausschalten

Zum Einschalten wählen Sie 1, zum Ausschalten 0.

Bestätigungston

Legen Sie den Hörer auf.

• Diese Funktion kann durch einfaches Drücken der Taste "COLR" ein- und ausgeschaltet werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "COLR" rot.
• Diese Funktion muss von Ihrem Netzbetreiber unterstützt werden.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "COLR".

2.7.8 Verhindern des Heranholens Ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 720.

Zum Sperren wählen Sie 1, zum Freigeben 0.

Legen Sie den Hörer auf.

• Diese Funktion kann durch einfaches Drücken der Taste "Sperre gegen Heranholen" ein- und ausgeschaltet werden. Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Sperre gegen Heranholen" rot.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung: Belegung einer programmierbaren Funktionstaste als Taste "Sperre gegen Heranholen".

2.7.9 Verhindern des Aufschaltens von anderen Nebenstellen (Aufschaltsperre)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 733.

Zum Sperren wählen Sie 1, zum Freigeben 0.

Bestätigungston

Legen Sie den Hörer auf.

• Diese Funktion kann durch einfaches Drücken der Taste "Aufschaltsperre" ein- und ausgeschaltet werden. Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Aufschaltsperre" rot.

Wunschgemäß Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung: Belegung einer programmierbaren Funktionstaste als Taste "Aufschaltsperre".

2.7.10 Einschalten der Hintergrundmusik

Hintergrundmusik kann bei aufgelegtem Hörer über den eingebauten Telefonlautsprecher abgehört werden. Dazu muss eine externe Musikquelle, z.B. ein Radio, an die Anlage angeschlossen sein.

Einschalten/Ausschalten

2.7.11 Prüfen der Betriebsart der Tag-/Nachtschaltung

Das System kann in die Betriebsarten Tag (Geschäftszeiten) und Nacht (Ruhezeiten) geschaltet werden, in denen jeweils unterschiedliche Betriebsbedingungen gelten.

Display-Systemtelefon

Bei aufgelegtem Hörer

Wählen Sie #.

Die aktuelle Betriebsart kann von jeder Nebenstelle aus geprüft werden. - Das Leuchtelement der Taste "Nachtschaltung" zeigt die aktuelle Betriebsart wie folgt an:

Aus: Tagschaltung

Leuchtet rot: Nachtschaltung

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Nachtschaltung".

2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf)

Der Benutzer eines Systemtelefons kann wählen, ob ein parallel an seine Nebenstelle angeschlossenes Standardtelefon beim Empfang von Anrufen läutet oder nicht (Standardeinstellung: Kein Rufsignal)

Systemtelefon

Heben Sie den Hörer ab.

Wählen Sie 69.

Zum Einschalten des Rufsignals wählen Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

T7531

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Parallelruf" angezeigt wird.

→ Parallelruf

Drucken Sie SELECT.

Zum Einsatz des Rufsignals wählen Sie 1, zum Ausschalten 0.

Bestätigungston

Legen Sie den Hörer auf.

T7533

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Parallelruf" weist.

Drucken Sie "Sel".

Rufsignal

Kein Rufsignal

Bestätigungston

Legen Sie den Hörer auf.

• Durch einfaches Drücken der Taste "Parallelruf" kann zwischen den Einstellungen "Rufsignal" und "Kein Rufsignal" umgeschaltet werden. Bei Auswahl von "Rufsignal" leuchtet das Leuchtelement der Taste "Parallelruf" rot.
• Selbst bei Auswahl von "Kein Rufsignal" können Sie einen ankommenden Anruf entgegennehmen, indem Sie den Hörer des Standardtelefons abheben.
• Wenn Sie den Hörer abheben, während am parallel angeschlossenen Telefon gesprochen wird, übernehmen Sie das Gespräch - und umgekehrt.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Parallelruf".

2.7.13 Löschen der programmierten Einstellungen Ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen)

Sie können die folgenden Einstellungen/Funktionen Ihrer Nebenstelle auf die entsprechenden Standardwerte zurücksetzen. Wenn Sie den Arbeitsplatz wechseln und die vom vorherigen Benutzer Ihrer neuen Nebenstelle vorgenommenen Programmierungen löschen wollen, können Sie die aktuellen Einstellungen bequem zurücksetzen.

Wählen einer vorprogrammierten Rufnummer durch Abheben des Hörers (Direktruf nach Zeit): Die gespeicherte Rufnummer wird gelöscht. Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt) - Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle (Anrufliste): Alle Meldungen werden gelöscht. - Weiterleiten ankommender Rufe (Rufweiterleitung) - Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung): Alle Meldungen werden gelöscht. - Verlassen einer Sammelrufgruppe (Log-In/Log-Out) Anrufen unter Verwendung des Logbuchs (Logbuch für nicht abgefragte Anrufe) - Einstellen des Alarms (Terminruf) - Ablehnen ankommender Anrufe (Anrufschutz [ARS]) - Entgegennehmen eines Gesprächs in Wartestellung (Gespräch in Wartestellung/ Direktansprache/Diskrete Direktansprache) - Sperren von Durchsagen (Durchsagesperre) - Verhindern des Heranholens Ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes) - Verhindern des Aufschaltens von anderen Nebenstellen (Aufschaltsperre) - Einsetzen der Hintergrundmusik - Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf): Das Standardtelefon läutet nicht. - Bei Anschluss eines externen Rufsignalgebers: Das externe Rufsignal wird nicht aktiviert. - Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer (CLIR) - Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer (COLR)

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wählen Sie 790.

Legen Sie den Hörer auf.

2.8 Bedienung von optionalem Zubehör

2.8.1 Türsprechstelle/Türoffner

— Türsprechstellen-Anruf, Türoffner betätigen — Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer

Türsprechstellen-Anruf

♦ Von der Türsprechstelle eine Nebenstelle anrufen

Türsprechstelle

Drücken Sie die Taste der Türsprechstelle.

♠ Türsprechstelle anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 68.

Türsprechstellen-Nr.

Bestätigungston

Wählen Sie die Türsprechstellennummer (1 oder 2).

Sprechen Sie mit dem Besucher.

♦ ♦ Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer (Rufweiterleitung von Türsprechstelle auf Amtsleitung)

Von der Türsprechstelle ankommende Anrufe können über ISDN-Leitungen an externe Teilnehmer weitergeleitet werden. Für Tag- und Nachtschaltung kann jeweils ein unterschiedliches externes Ziel ausgewählt werden.

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

♦ Einsatz/Ausschalten (an der Nebenstelle, die den Türsprechstellen-Anruf empfängt)

Systemtelefon/Standardtelefon

♦ Speichern einer externen Rufnummer

Systemtelefon/Standardtelefon

♠ Löschen der Rufnummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 715.

0

Tag

Nacht

Türsprechstellen-Nr.

Bestimmte

Türsprechstelle

Alle

Türsprechstellen

Wählen Sie eine bestimmte

Türsprechstellennummer

(1 oder 2) oder * für alle

Türsprechstellen.

Bestätigungston

Wählen Sie #.

Legen Sie den

Hörer auf.

• Diese Funktion kann durch einfaches Drücken der Taste "Rufweiterleitung auf Amtsleitung" ein- und ausgeschaltet werden.

Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Rufweiterleitung auf Amtsleitung" rot.

• Zeitbegrenzung

Die Dauer eines Gesprächs zwischen einer Türsprechstelle und einem externen

Teilnehmer wird über den System-Timer begrenzt (Standardeinstellung: 0 Sek.).

Nach Ablauf der programmierten Zeitspanne wird die Verbindung automatisch getrennt.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung auf Amtsleitung".

Türoffner betätigt

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Von einer bestimmten Nebenstelle

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 55.

Türoffner-Nr.

Wählen Sie die Türoffnernummer (1 oder 2).

Bestätigungston

Legen Sie den Hörer auf.

Von einer beliebigen Nebenstelle während der Verbindung mit der Türsprechstelle

Systemtelefon

Bestätigungston

Wählen Sie 5.

Legen Sie den Hörer auf.

Standardtelefon

Drücken Sie die SIGNALTASTE.

Bestätigungston

Wählen Sie 5.

Legen Sie den Hörer auf.

Die Tür wird 5 Sekunden lang entriegelt. - Wenn Sie bei offener Tür die "5" erneut an einem Panasonic-Systemtelefon drücken, bleibt die Tür weitere 5 Sekunden lang offen. - Wird ein Türsprechstellen-Anruf nicht innerhalb von 30 Sekunden entgegengenommen, wird der Anruf abgebrochen.

2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage

Zugriff auf externe Leistungsmerkmale (Signaltastenfunktion zur Amtsseite)

Damit haben Sie Zugriff auf die Leistungsmerkmale einer vorgeschalteten Hauptnebenstellenanlage oder damit geeigneter Hauptanschlussleitungen (ANIS). Diese Funktion kann nur bei Geschäftsgesprächen nach außerhalb verwendet werden.

Systemtelefon

Standardtelefon

2.8.3 Bei Anschluss eines Sprachprozessorsystems

— Unterstützung von Voice-Mail-Systemen

Wenn Ihre Anlage an ein Panasonic-Sprachverarbeitungssystem (z.B. KX-TVP100) angeschlossen ist, das für den Einsatz mit digitalen Systemtelefonen geeignet ist, stehen die folgenden Funktionen zur Verfügung:

— Mithören von Voice-Mail-Nachrichten — Mitschneiden eines Gesprächs

Unterstützung von Voice-Mail-Systemen

Wenn Sie Anrufe zeitweise nicht entgegennehmen können, haben Sie die Möglichkeit, diese an Ihre Mailbox weiterleiten zu lassen. Wenn Ihr Telefon über eine Taste NACHRICHT verfügt, leuchtet das Leuchtelement der Taste auf, um Sie darüber zu informieren, dass Nachrichten in Ihrer Mailbox hinterlassen worden sind. Wenn Ihr Telefon keine Taste NACHRICHT besitzt, hören Sie einen Sonderwahlton* beim Abheben des Hörers. Ankommende Amtsgespräche können ebenfalls an eine bestimmte Mailbox geleitet werden, damit anrufende Teilnehmer Nachrichten hinterlassen können. Wenn Sie an Ihrem Telefon eine programmierbare Funktionstaste als "Voice-Mail-Taste VERMITTELN" belegen, erfolgt eine sofortige Rufweiterleitung ohne vorherige Kontrolle der Voice-Mail-Nebenstellennummer (Vermittlung zum Voice-Mail-System).

Rufweiterleitung zum Voice-Mail-System einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drücken Sie RUFWEITERLEITUNG/ANRUFSCHUTZ oder wählen Sie 710.

2 Sofort 3 Bei Besetzt 4 Nach Zeit 5 Bei Besetzt/nach Zeit

Wählen Sie die gewünschte Nummer.

Voice-Mail-Nebenstellen-Nr.

Bestätigungston

Wählen Sie die

Nebenstelle des Voice-Mail-Systems.

Legen Sie den Hörer auf.

T7536 / T7235

Heben Sie den Hörer ab.

Drücken Sie RUFWEITERLEITUNG/ANRUFSCHUTZ.

Voice-Mail-Nebenstelle

Bestätigungston

Legen Sie den Hörer auf.

Drücken Sie die gewünschte Taste.

Vermitteln von Geschäfts-

Systemtelefon

(VM Vermitteln)

Drücken Sie die

Voice-Mail-Taste

VERMITTELN.

Nebenstellen-Nr.

Wählen Sie die Nummer der gewünschten

Nebenstelle oder drücken Sie die entsprechende

Nebenstellenzieltaste.

Abhören gespeicherter Nachrichten

Systemtelefon/Standardtelefon

Heben Sie den

Hörer ab.

Drücken Sie NACHRICHT oder wählen Sie die

Nebenstellennummer des Voice-Mail-Systems

*Sonderwählton

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Nachricht" und "Voice-Mail VERMITTELN".

Mithören von Voice-Mail-Nachrichten (Vorabfrage)

Während ein anrufender Teilnehmer eine Nachricht in Ihrer Mailbox hinterlässt, können Sie den Anruf mithören und sich auf Wunsch melden. Zwei verschiedene Betriebsarten der Vorabfrage stehen zur Verfügung (Standardeinstellung: Freisprechmodus). In beiden Betriebsarten hören Sie einen Aufmerksamkeitston, falls Sie momentan ein Gespräch führen.

Freisprechmodus:

Die Nachricht kann automatisch gleichzeitig über den eingebauten

Lautsprecher mitgehört werden.

Privatmodus:

Während der anrufende Teilnehmer eine Nachricht hinterlässt, hören Sie einen Warnton.

Vorbereitungen

• Belegen Sie eine programmierbare Funktionstaste als Taste "Vorabfrage" (Nebenstellenprogrammierung).
• Wählen Sie die gewünschte Betriebsart - Freisprechmodus oder Privatmodus (Nebenstellenprogrammierung).
• Speichern Sie ein Passwort.
• Schalten Sie die Funktion "Vorabfrage" ein.

Speichern/Löschen des Passworts

Einschalten der Vorabfrage

Ausschalten der Vorabfrage

Ablaufdiagramm

Die schattiert dargestellten Vorgänge können im Freisprechmodus erfolgen.

Systemtelefon *1 Um das aktuelle Gespräch in Halten zu legen, drücken Sie RÜCKFRAGE.

• Das Leuchtelement der Taste "Vorabfrage" zeigt den aktuellen Zustand dieser Funktion wie folgt an:

Leuchtet rot: Die Funktion "Vorabfrage" ist eingeschaltet.

Aus: Die Funktion "Vorabfrage" ist ausgeschaltet.

Blinkt grün in schnellem Tempo: Warnton im Privatmodus

Blinkt grün in langsamem Tempo: Vorabfrage erfolgt momentan.2

2 Während eine Vorabfrage erfolgt, leuchtet das Leuchtelement der Nebenstellentaste rot.

• Ein Passwort kann an jeder beliebigen Nebenstelle vom Abfrageplatz aus gelöscht werden.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Grundeinstellungen — Einstellen der Vorabfrage-Betriebsart

Auswahl der Betriebsart beim Hinterlassen einer Nachricht - automatisches Mithören oder Empfang eines Warntons.

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Vorabfrage" und "Vorabfr. Lösch."

Mitschneiden eines Gesprächs (Mitschneiden)

Während Sie ein Gespräch führen, können Sie dieses in einer Mailbox aufzeichnen.

Aufzeichnen in Ihrer Mailbox

Systemtelefon

Während eines Gesprächs

Drücken Sie diese Taste erneut, um die Aufzeichnung zu beenden.

Drücken Sie Mitschneiden.

Aufzeichnen in einer anderen Mailbox

Systemtelefon

Während eines Gesprächs

Drücken Sie Mitschneiden Mailbox.

Wählen Sie die Nummer der gewünschten Nebenstelle oder drücken Sie die entsprechende Nebenstellenzieltaste.

Drücken Sie diese Taste erneut, um die Aufzeichnung zu beenden.

• Das Leuchtelement der Taste "Mitschneiden" zeigt den aktuellen Zustand dieser Funktion wie folgt an:

Ein: Das Gespräch wird aufgezeichnet.

Aus: Kein Mitschneiden

• Beim Mitschneiden eines Geschäfts sollten Sie Ihren Geschäftspartner darüber informieren, dass die Unterhaltung aufgezeichnet wird.

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Mitschneiden" und "Mitschneiden Mailbox".

2.8.4 Bei Anschluss eines externen Relais

Eine damit bestimmte Nebenstelle kann ein Relais schalten, das an das System angeschlossen ist.

Relais einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 67.

Wählen Sie die Relaisnummer (1 oder 2).

Legen Sie den Hörer auf.

• Durch Systemprogrammierung wird festgelegt, wie lange das Relais eingeschaltet bleibt. Bei Einstellung einer Einschaltzeit von Null bleibt das Relais eingeschaltet, solange der Hörer an Ihrer Nebenstelle abgehoben ist.

2.8.5 Bei Anschluss eines externen Rufsignalgebers

Über die zentrale Rufsignalisierung können ankommende interne oder externe Rufe einen zusätzlichen Signalgeber aktivieren. Die dort signalisierten Rufe kann jeder Nebenstelle entgegennehmen.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 730.

Externe Signalgeber-Nr.

Bestätigungston

Wählen Sie die Nummer des externen Rufsignalgebers (1 oder 2).

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Bestätigungston

Wählen Sie 7300.

Legen Sie den Hörer auf.

Anruf entgegennehmen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 47.

Externe Signalgeber-Nr.

Wählen Sie die Nummer des externen Rufsignalgebers (1 oder 2).

Sprechen Sie mit dem Teilnehmer.

2.9 Verwendung eines Systemtelefons mit Display

2.9.1 Anrufen unter Verwendung des Logbuchs (Logbuch für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230, KX-T7235]

Wenn Sie einen externen Ruf nicht entgegennehmen, werden Rufnummer und Name des anrufenden Teilnehmers im Logbuch und auf dem Display erfasst. Wenn das Leuchtelement der Umschalttaste SHIFT leuchtet, bedeutet dies, dass das Logbuch einen Eintrag enthält. Sie können einen Logbucheintrag auch während eines Gesprächs anlegen (siehe den Abschnitt "Anlegen eines Logbucheintrags"). Pro Nebenstelle können bis zu 15 Rufe erfasst werden. Für die Handhabung des 16. und weiterer Rufe gibt es zwei Möglichkeiten: Ignorieren oder Überschreiben des jeweils ältesten Logbucheintrags (Standardeinstellung: Überschreiben).

Die im Logbuch erfassten Nummern können modifiziert und zurückgerufen werden.

Quittieren

Display-Systemtelefon

Bei aufgelegtem Hörer

Alt

ODER

Neu

Drucken Sie "Alt" oder "Neu".

A102:Panasonic --- Nummer und Name der Amtsleitung 012345678 ---Rufnummer Nina Thomas ---Name des Teilnehmers 22 09:00 --- Tag und Uhrzeit Seq01 2 Rufe ------ Ordnungskennziffer und Anzahl der Rufe (max. 15)

Menu Entf Vor

Alt:Bereits quittierte Informationen Neu:Noch nicht quittierte Daten

• Bei den Modellen KX-T7533 und KX-T7230 betätigen Sie die Taste "Info", um die einzelnen Informationen in der folgenden Reihenfolge zur Anzeige zu bringen.

Ordnungskennziffer und Name → Ordnungskennziffer, Datum, Uhrzeit und Anzahl der Rufe → Nummer und Name der Amtsleitung

• Wenn Sie die Rufnummer modifizieren wollen, löschen Sie jeweils eine Ziffer durch Drücken von "×", und darüber beginnend mit der ersten Stelle, und geben dann die neue Ziffer ein. Die neue Rufnummer wird gespeichert.
• Um zum Ausgangsdisplay zurückzukehren, drücken Sie "Menu" oder haben den Hörer einmal ab und legen ihn wieder auf.

Löschen eines Logbucheintrags

Display-Systemtelefon

Entf

Drucken Sie "Entf".

Zurückrufen

Display-Systemtelefon

Bei Anzeige der gewünschten Rufnummer

Heben Sie den Hörer ab.

Wahl

Drücken Sie "Wahl".

Handhabung des 16. Rufes

Display-Systemtelefon

Heben Sie den Hörer ab.

Wählen Sie 54.

0 Ignorieren

Wählen Sie 1 zum Überschreiben oder 0 zum Ignorieren.

Bestätigungston

Legen Sie den Hörer auf.

2.9.2 Anlegen eines Logbucheintrags [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]

Sie können die Informationen über den Teilnehmer während eines Geschäfts im Logbuch erfassen, wenn Sie ihn später zurückrufen wollen. Wenn Sie einen Anruf nicht entgegennehmen, wird der Logbucheintrag automatisch angelegt. Sie können die Geschäftsdauer während des Geschäfts im Display sehen.

Erfassen

Display-Systemtelefon

Während eines Geschäfts

Log

Drücken Sie "Log".

Aufrufen der Gesprächsdauer *

Display-Systemtelefon

(Amtsleitungstaste)

Drücken Sie die

Amtsleitungstaste.

A102 12:00'30

Nebenstellen

pers.KW

Funktionen

zentr.KW

Logbuch

Log

• Bei einem Telefon vom Typ KX-T7533 oder KX-T7230 können Sie die einzelnen Informationen durch Drücken der Amtsleitungstaste in der folgenden Reihenfolge zur Anzeige bringen.

Rufnummer des Teilnehmers → Name des Teilnehmers → Gesprächsdauer/Ordnungskennziffer

2.9.3 Verhindern des Einsehens Ihres Logbuchs durch Unbefugte (Logbuchsperre für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]

♦ Sperren/Freigeben

Display-Systemtelefon

• Wenn Sie den Code vergessen haben, mit dem Sie ihre Nebenstelle gesperrt haben, wenden Sie sich bitte an den Abfrageplatz. Der Abfrageplatz kann die Logbuchsperre an ihrer Nebenstelle freigeben (Kontrolle über die Logbuchsperre für nicht abgefragte Anrufe).

2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235

— Verwendung des KX-T7531 — Verwendung des KX-T7533 — Verwendung des KX-T7235 — Speichern der Namen und Rufnummern für Kurzwahl (persönlich) — Verwendung des KX-T7536 — Übersicht der Displaymeldungen

Verwendung des KX-T7531

Beim Panasonic-Systemtelefon KX-T7531 mit 1-Zeilen-Display können Sie Anrufe tätigen und die verschiedenen Funktionen bequem programmieren, indem Sie den im Display erscheinenden Meldungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die Taste MODE so oft, bis das gewünschte Display erscheint.
2. Drehen Sie das Jog Dial, bis die gewünschte Anzeige erscheint. (Siehe die "Übersicht der Displaymeldungen" auf Seite 133.)
3. Drücken Sie die Taste SELECT, um die angezeigte Rufnummer zu wählen oder die gewünschte Funktion auszuwählen.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im Voraus gespeichert werden. Siehe Seite 132.

Verwendung des KX-T7533

Beim Panasonic-Systemtelefon KX-T7533 mit 3-Zeilen-Display können Sie Anrufe tätigen und die verschiedenen Funktionen bequem programmieren, indem Sie den im Display erscheinenden Meldungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die Umschalttaste SHIFT so oft, bis das dritte Display erscheint.
2. Drücken Sie ggf. die gewünschte Taste.
3. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite 133.)
4. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wählen, oder die Taste "Sel", um die gewünschte Funktion auszuwählen.
5. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im Voraus gespeichert werden. Siehe Seite 132.

Verwendung des KX-T7536

Beim Panasonic-Systemtelefon KX-T7536 mit 6-Zeilen-Display können Sie Anrufe tätigen und die verschiedenen Funktionen bequem programmieren, indem Sie den im Display erscheinenden Menüführungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung über Funktionstasten

1. Drücken Sie die gewünschte Funktionstaste im Ausgangsdisplay.
2. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite 133.)
3. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wählen. Oder drücken Sie die Taste "Sel", um die Funktion auszuwählen, auf die der Pfeil momentan weist, bzw. drücken Sie die Funktionstaste über der gewünschten Funktion.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im Voraus gespeichert werden. Siehe Seite 132.

Bedienung über Soft-Tasten

1. Drücken Sie die Umschalttaste SHIFT so oft, bis das dritte Display erscheint.
2. Drücken Sie ggf. die gewünschte Taste.
3. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite 133.)
4. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wählen, oder die Taste "Sel", um die gewünschte Funktion auszuwählen.
5. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im Voraus gespeichert werden. Siehe Seite 132.

Verwendung des KX-T7235

Beim Panasonic-Systemtelefon KX-T7235 mit 6-Zeilen-Display können Sie Anrufe tätigen und die verschiedenen Funktionen bequem programmieren, indem Sie den im Display erscheinenden Menüführungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die gewünschte Funktionstaste im Ausgangsdisplay.
2. Drücken Sie die gewünschte Funktionstaste oder die Taste "Vor", bis die gewünschte Anzeige erscheint. (Siehe die "Übersicht der Displaymeldungen" auf Seite 133.)
3. Drücken Sie die Funktionstaste neben der gewünschten Rufnummer oder Funktion.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im Voraus gespeichert werden. Siehe Seite 132.

Speichern der Namen und Rufnummern für Kurzwahl (persönlich)

")" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden. Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 171.

Übersicht der Displaymeldungen

Sie können auf die folgenden Leistungsmerkmale zugreifen. Die in der nachstehenden Tabelle aufgelisteten Displaymeldungen werden aufgerufen, indem Sie das Jog Dial drehen oder nach Auswahl von "Funktionen" die Taste "Vor" oder "Rück" drücken. Einzelheiten zur Bedienung finden Sie auf den in der Spalte rechts angegebenen Seiten.

DISPLAYMELDUNG (KX-T7536/KX-T7235)	DISPLAYMELDUNG (KX-T7531/KX-T7533)	FUNKTIONSBESCHREIBUNG
Abwesenheit Aus	Abwesenheit Aus	Zum Löschen der Abwesenheitsmeldung. Siehe Seite Page 77 und 2-48.
Abwesenheit Ein (1-9)	Abwesenheit Ein 1-9	Zum Hinterlassen einer Abwesenheitsmeldung. Siehe Seite Page 75 und 76.
Ruf heranholen/Gruppe	Grp. Ruf holen	Zum Heranholen eines Rufes innerhalb ihrer Nebenstellengruppe. Siehe Seite Page 49 und 2-27.
Gesprach parken (0-9)	Gesprach parken 0-9	Zum Legen eines Geschäfts ins Halten in einer Parkzone. Siehe Seite Page 56 und Page 57.
Ber. Klasse Primär (Nst)	B. Klasse Primär Nst	Zur Auswahr der primären Berechtigungsklasse für eine Nebenstelle*. Siehe Seite 3-6.
Ber. Klasse (Nst) Sekund.	B. Klasse Sekund Nst	Zur Auswahr der sekundären Berechtigungsklasse für eine Nebenstelle*. Siehe Seite 3-6.
Externe HGM Ein/Aus	Ext. HGM Ein/Aus	Zum Ein- und Ausschalten der Hintergrundmusik*. Siehe Seite Page 144.
Anrufliste Aus (Nst)	Anrufliste Aus Nst	Zum Löschen einer Nachricht. Siehe Seite 2-18 und 2-19.
Anrufliste Ein (Nst)	Anrufliste Ein Nst	Zum Hinterlassen einer Nachricht, damit Sie zusückgerufen werden. Siehe Seite 2-18 und 2-19.
Nacht Auto/Ein/Aus (0-2)	Nacht 0-2	Zum Umschalten der Nacht-Betriebsart zwischen automatischer Nachtschaltung (Auto), Nachtschaltung (Ein) und Tagschaltung (Aus)*. (Vorprogrammierte Nebenstellen können die Betriebsart ebenfalls umschalten.) Siehe Seite Page 141 und Page 142.
Antwort ex. (1-4) Durchs.	Antw. ext. Durch 1-4	Zum Beantworteten einer externen Durchsage. Siehe Seite Page 51 und Page 87.
Antwort Grp. Durchsage	Autw. Grp. Durch	Zum Beantworteten einer Durchsage über ein Telefon in der gleichen Nebenstellengruppe. Siehe Seite Page 88.
Ext. Durchasage (0-4)	Ext. Durchasage 0-4	Für Durchsagen über externe Laufsprecher. Siehe Seite Page 81 und Page 82.
Grp. Durchsage (00-16)	Grp. Durchsage 00-16	Für Durchsagen an alle Gruppen oder nur eine bestimmte Nebenstellengruppe. Siehe Seite Page 82 und Page 83.
Parallelruf Ein/ (1/0) Aus	Parallelruf 1/0	Zur Answahl, ob ein parallel angeschlossenes Standardtelefon beim Empfang von Anrufen{lautet(Ein) oder nicht(Aus).Siehe Seite Page 103.

• Diese Meldung wird nur im Display des Abfrageplatzes angezeigt.

Funktion Rufweiterleitung/Anrufschutz:

Sie können auch auf die Funktionen Rufweiterleitung und Anrufschutz zugreifen, indem Sie den Hörer abheben und die Taste RUFWEITERLEITUNG/ANRUFSCHUTZ drücken, wonach die folgenden Displays erscheinen. Einzelheiten zur Bedienung finden Sie in den entsprechenden Abschnitten dieses Kapitels. Dieser Displaybetrieb steht nur bei den Modellen KX-T7536 und KX-T7235 zur Verfügung.

RWL/ARS löschen Anrufschutz →0/*/Nst

RWL Sofort →Nst

RWL bei Besetzt →Nst

RWL nach Zeit →Nst

Menuück Vor

RWL Besetzt/n.Zeit →Nst

RWL Intern/Amt →Rufnr.

RWL folgt von →Nst

RWL folgtlöschen →Nst

Menu ↓ück Vor

Abschnitt 3

Sonderfunktionen am Abfrageplatz

Dieses Kapitel erläutert die Steuerung von Nebenstellen und System vom Abfrageplatz aus. Das System unterstützt bis zu zwei Abfrageplätze.

3.1 Nebenstellen-Steuerung

3.1.1 Zuordnen der Berechtigungsklasse

Durch Umschalten der Berechtigungsklasse kann der Abfrageplatz den Primär- oder Sekundärstatus jeder Nebenstelle festlegen.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 79.

Wählen Sie 1 für Primärstatus oder 3 für Sekundärstatus.

Bestätigungston

Wählen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7531

Bestätigungston

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "B.Klasse Primär" oder "B.Klasse Sekund" angezeigt wird.

Drucken Sie SELECT.

Wählen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7533

→B.Klasse Primär B.Klasse Sekund Menu Se

Drucken Sie "Sel".

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "B.Klasse Primär" oder "B.Klasse Sekund" weist.

Nebenstellen-Nr

Bestätigungston

Legen Sie den Hörer auf.

Wählen Sie die Nebenstellennummer.

3.1.2 Ändern der Einstellungen

Posten	Programmiereingabe
Freigeben oder Sperren einer Nebenstelle (Fernkontrolle über die Nebenstellensperre)	0 1 Nebenstellen-Nr.* X X=1:Freigeben 2:Sperren
Freigeben der Logbuchspierre (Kontrolle über die Logbuchspierre für nicht abgefragte Anrufe)	0 2 Nebenstellen-Nr.*
Löschen des Passwords für Vorabfrage (Kontrolle über das Vorabfrage-Password)	0 3 Nebenstellen-Nr.*

• Um die Einstellung für alle Nebenstellen wirksam zu machen, drücken Sie die Taste "×".

3.2 Systemsteuerung

3.2.1 Weiterschalten eines wartenden Rufes (Automatischer Überlauf/Schnelle Rufweiterschaltung)

Für Abfrageplatz 1 (ohne Nebenstelle) kann eine Warteschlange eingerichtet werden. Ist Ihr Abfrageplatz besetzt und treffen mehr Rufe ein, als die Warteschlange lang ist, so erfolgt ein automatischer Überlauf zum Abfrageplatz 2.

Sie können den Zustand der Warteschlange jederzeit anhand des Leuchtelements der Taste "Schnelle Rufweiterschaltung" überprüfen und das erste Gespräch in der Warteschlange zu einer vorher festgelegten Nebenstelle vermitteln.

Schnelle Rufweiterschaltung

Systemtelefon

(Schnelle Rufweiterschaltung)

Drücken Sie "Schnelle Rufweiterschaltung".

• Das Leuchtelement der Taste "Schnelle Rufweiterschaltung" zeigt den aktuellen Zustand wie folgt an:

Aus: Kein Ruf in der Warteschlange

Leuchtet rot: Mindestens ein Ruf in der Warteschlange

Blinkt grün: Mehr Rufe als die vorher festgelegte Länge der Warteschlange

Wunschgemäße Einrichtung Ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Schnelle Rufweiterschaltung".

3.2.2 Tag-/Nachtschaltung

Automatische Nachtschaltung:

Das System schaltet täglich zur programmierten Zeit zwischen Tag- und Nachbetrieb um.

Manuelle Nachtschaltung:

Sie können zu jedem gewünschten Zeitpunkt zwischen Tag- und Nachtschaltung wechseln.

Systemtelefon/Standardtelefon: Heben Sie den Hörer ab.

Wählen Sie 78.

Wählen Sie die gewünschte Nummer (0 bis 2).

Bestätigungston

Legen Sie den Hörer auf.

T7531: Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Nacht" angezeigt wird.

Drücken Sie SELECT.

1 Manuell Tag

Wählen Sie die gewünschte Nummer (0 bis 2).

Bestätigungston

Legen Sie den Hörer auf.

T7533: Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drücken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Nacht" weist.

Drücken Sie "Sel".

Automatisch

Manuell Tag

Manuell Nacht

Bestätigungston

Legen Sie den Hörer auf. Wählen Sie die gewünschte Nummer (0 bis 2).

• Bei jedem Drücken der Taste "Nacht" wird abwechselnd zwischen Tag- und Nachtschaltung umgeschaltet. Durch Drücken der Taste kann außerdem von der automatischen auf die manuelle Betriebsart umgeschaltet werden, aber nicht umgekehrt. Um die aktuelle Betriebsart zu prüfen, drücken Sie die Taste "#" bei aufgelegtem Hörer.
• Das Leuchtelement der Taste "Nacht" zeigt den aktuellen Zustand wie folgt an:

Aus: Tagschaltung

Leuchtet rot: Nachtschaltung

• An vorher festgelegten Nebenstellen kann die Betriebsart der Tag-/Nachtschaltung ebenfalls geändert werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Nacht".

3.2.3 Einsetzen der externen Hintergrundmusik

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wählen Sie 65.

Legen Sie den Hörer auf.

T7531

Drücken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Ext.HGM Ein/Aus" angezeigt wird.

Drücken Sie SELECT.

Legen Sie den Hörer auf.

T7533

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drücken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Ext.HGM Ein/Aus" weist.

Drücken Sie "Sel".

Legen Sie den Hörer auf.

T7536 / T7235

Funktionen

Drücken Sie "Funktionen".

External HGM Ein/Aus

Drücken Sie "External HGM Ein/Aus".

Legen Sie den Hörer auf.

3.2.4 Aufsprechen von Ansagetexten

Ansagetexte:

Dienen als Begrüßung sowie zur Bedienerführung, wenn ein externer Teilnehmer Ihre Firma anruft, um eine bestimmte Nebenstelle oder eine externe Nummer direkt zu erreichen, ohne den Abfrageplatz in Anspruch zu nehmen. Bis zu vier verschiedene Ansagetexte können aufgezeichnet werden.

Terminrufnachricht:

Wird hauptsächlich als Wecknachricht verwendet, die wiedergegeben wird, wenn der Weckruf beantwortet wird. Nur eine einzige Terminrufnachricht kann aufgezeichnet werden. Sie können eine aufgesprochene Nachricht zur Kontrolle wiedergeben lassen.

♠ Aufsprechen

Wiedergeben

• Um die Aufzeichnung oder Wiedergabe zu stoppen, drücken Sie die Taste KURZWAHL/SPEICHERN.
• Aufzeichnungs-Zeitgrenze

Die Gesamtlänge der Nachricht darf 64 Sekunden nicht überschreiten (Standard-Einstellungen: 32 Sekunden für Ansagetext 1 und 3, und 0 Sekunden für Ansagetext 2 und 4).

• Um diese Funktion nutzen zu können, muss die entsprechende optionale Baugruppe in Ihrer Telefonanlage installiert sein.

3.2.5 Verwendung der Tasten ANTWORTEN und TRENNEN [nur KX-T7541]

Die Tasten ANTWORTEN und TRENNEN der Systemkonsole sind besonders praktisch, wenn eine Sprechgarnitur am Abfrageplatz benutzt wird. Mit Hilfe der Taste ANTWORTEN können Sie alle am zugeordneten Telefon ankommenden Anrufe beantworten.

Mit Hilfe der Taste TRENNEN können Sie die Verbindung während oder nach einem Geschäft trennen oder die Vermittlung eines Anrufes beenden.

Anrufe entgegennehmen

Systemtelefon & T7541

Drücken Sie ANTWORTEN.

Sprechen Sie mit dem Teilnehmer.

Vermitteln eines Anrufes

Systemtelefon & T7541

Während eines Gesprächs über die Sprechgarnitur oder im Freisprechbetrieb

Drücken Sie VERMITTELN.

Wählen Sie die Nebenstellennummer oder drücken Sie die entsprechende Nebenstellenzieltaste.

Der Teilnehmer antwortet.

Drücken Sie TRENNEN

Vermittlung eines externen Anrufs an eine Nebenstelle auf einen Tastendruck

Systemtelefon & T7541

Während eines Gesprächs über die Sprechgarnitur oder im Freisprechbetrieb

Der Teilnehmer antwortet.

Drücken Sie die entsprechende Nebenstellenzieltaste.

Drücken Sie TRENNEN.

Das externe Geschäft wird ins Halten gelegt und die Zielnebenstelle sofort gerufen.

3.2.6 Hotelanwendungen

— Einchecken/Auschecken — Warnanzeige bei unbeantwortetem Weckruf — Einstellen des Alarms für andere Nebenstellen — Ausdrucken von Informationen über Hotelzimmer

Im Eincheckmodus erfolgt die Umschaltung auf die primäre Berechtigungsklasse, und der interne Gebührenzähler wird automatisch gelöscht. Im Auscheckmodus wird auf die sekundäre Berechtigungsklasse umgeschaltet; außerdem werden der Gebührenzähler, die Rechnung für die Minibar und sonstige Belege ausgedruckt. Die Nebenstellenzieltasten bereits eingecheckter Nebenstellen leuchten während des Vorganges auf.

Einchecken

Auschecken

Die Beträge für Telefongebühren und Minibar können geändert werden. Dazu geben Sie den neuen Betrag ein, nachdem Sie die Taste "Telefon" bzw. "Minibar" gedrückt haben.

Beispiel des Datenausdrucks

Check-in: 30. Jan. 99 17:30

Check-out: 31. Jan. 99 00:15

Zimmer: 201

Telefongebühren

11.22 (MwSt.

0.0%

0.0)

Minibar

44000.33 (MwSt.

0,0%

0,0)

Sonstiges

55,00 (MwSt.

0,0%

0,0)

Summe

DM 44066,55 (MwSt.

Summe=

0,0)

Einstellen des Alarms für andere Nebenstellen (Weckruf)

Einschalten

• Der Abfrageplatz kann bei Bedarf eine Sprachmitteilung aufsprechen. (Einzelheiten hierzu finden Sie im Abschnitt "Aufsprechen von Ansagetexten".)

Ausschalten

Ausschalten (Fortsetzung)

Prüfen der Einstellung

• Wenn der tägliche Alarm eingestellt ist, entscheidet " * " rechts im Display.

Warnanzeige bei unbeantwortetem Weckruf [nur KX-T7536, KX-T7235]

Falls ein Gast einen Weckruf nicht beantwortet hat, blinkt das Leuchtelement der Taste "Weckrufalarm". Durch Drücken der Taste "Weckrufalarm" können Sie prüfen, welche Nebenstelle den Weckruf nicht beantwortet hat.

T7536 / T7235

Wunschgemäße Einrichtung ihrer Nebenstelle

Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Weckrufalarm".

Ausdrucken von Informationen über Hotelzimmer

Informationen über Hotelzimmer können vom Telefon in jedem Zimmer ausgedruckt werden. Dazu können die vorprogrammierten Meldungen Nr. 6 bis 9 verwendet werden.

Meldung 6: "Aufgeräumt"

Meldung 7: "Minibar DM%%%.%"

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 750.

Meldungs-Nr.

Wählen Sie eine Meldungsnummer (6 bis 9).

Parameter

Geben Sie ggf. einen Parameter ein.

Legen Sie den Hörer auf.

Beispiel des Datenausdrucks

Datum	Zeit	Nst	Kst	Al	Rufnummer	Ruf	Dauer	Gebühren:DM	Code	Z
24.03.99	14:09	221			Aufgeräumt
24.03.99	10:23	230			Minibar DM 535.5

3.2.7 Ausdrucken des System-Arbeitsreports

Der System-Arbeitsreport enthält die folgenden Informationen:

Anzahl ankommender und entgegengenommener Anrufe - Anzahl der entgegengenommenen Anrufe als Prozentsatz der Gesamtanzahl aller ankommenden Rufe Anzahl der Leitungsbelegungen und erfolgreichen Verbindungen - Anzahl der erfolgreichen Verbindungen als Prozentsatz der Gesamtanzahl der Rufversuche Durchschnittliche Geschäftsdauer

Dieser Report kann auch vom Manager ausgedruckt werden.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wählen Sie 794.

Wählen Sie 1 zum Drucken oder 0 zum Löschen.

Legen Sie den Hörer auf.

Systemarbeitsreport

[1] Aufzeichnungszeitraum

Start : 1. JAN 1997 12:00

Ende: 1. JAN 1997 7:23

[2] Ankommende Verbindungen

AL 01 02 03

Ankommende Rufe 44 38 47

Anon 203744

3.2.8 Bei Anschluss eines externen Sensors

Wenn ein Gerät, das an den externen Sensor angeschlossen ist, aktiv wird, erfolgt eine Signalisierung von Abfrageplatz 1 (Ihrer Nebenstelle) anhand eines Alarmsignals und einer Displaymeldung.

♦ Quittieren des Alarmsignals

Systemtelefon/Standardtelefon

Wahlton

Heben Sie den

Hörer ab.

Legen Sie den

Hörer auf.

• Wenn Sie das Alarmsignal nicht innerhalb von 60 Sekunden quittieren, wird es automatisch ausgeschaltet.
• Wenn Sie bei Aktivierung des externen Sensors ein Geschäft führen, beginnt die Ausgabe des Alarmsignals, sobald Sie das Geschäft beendet haben.

Abschnitt 4

Wunschgemäße Einrichtung von Nebenstellen und Anlage

Dieses Kapitel erläutert, wie Sie Ihre Nebenstelle und das System wunschgemäß einrichten können. Suchen Sie die gewünschte Einstellung aus und nehmen Sie die erforderliche Programmierung anhand der folgenden Anweisungen vor.

4.1 Wunschgemäße Einrichtung Ihrer Nebenstelle (Nebenstellenprogrammierung)

4.1.1 Wunschgemäße Einrichtung Ihrer Nebenstelle (Nebenstellenprogrammierung)

Bei Verwendung eines Panasonic-Systemtelefons (z.B. des KX-T7536) können Sie verschiedene Funktionen wunschgemäß programmieren. Dazu gehören Änderungen der Grundeinstellungen sowie die wunschgemäße Belegung von programmierbaren Tasten mit Funktionen.

• Bevor Sie den Arbeitsplatz wechseln, achten Sie darauf, alle Einstellungen an Ihrer alten Nebenstelle aus dem Speicher zu löschen, damit der neue Benutzer seine eigene Programmierung von den Standardeinstellungen aus vornehmen kann.

4.1.2 Grundeinstellungen

Die Grundeinstellungen werden in Fettdruck innerhalb der schattierten Felder gezeigt. Suchen Sie die zur Programmierung gewünschten Posten auf und markieren Sie sie.

• Wenn innerhalb von einer Minute nach Aktivieren des Modus Nebenstellenprogrammierung keine Eingabe vorgenommen wird, erfolgt eine automatische Umschaltung auf den Normalzustand.
• Zum Verlassen des Modus Nebenstellenprogrammierung haben Sie einfach den Hörer ab.

Posten	Auswahr	Programmiereingabe
Welche Leitung soll belegt werden, wenn Sie den Hörer abehen, um einen Anruf zu tätigen? (Vorzugsbelegung)	Keine Leitung	1 1
	Eine frei Amsleitung	1 2
	Eine vorprogrammierte Amsleitung	1 3 Amtsleitungs-Nr. (01-54)
	Die Internleitung	1 INT' U
Welche Leitung soll belegt werden, wenn Sie den Hörer abehen, um einen Anruf entgegenzunehmen? (Vorrangabfrage)	Keine Leitung	2 1
	Die lautende Amsleitung	2 2
	Eine vorprogrammierte Amsleitung	2 3 Amtsleitungs-Nr. (01-54)
Wie soll die Funktion “Zielwahl” aktiviert werden? (Zielwahl mit automatischem Freisprechen)	Durch Abheben des Hörers und Drücken der Zielwahltaste	3 1
	Durch Drücken der Zielwahltaste	3 2
Posten	Ausbuhl	Programmiereingabe
Wie sollen Internrufe empfangen werden? (Signalisierung von Internrufen)	Durch Rufton	4 1
	Direkt (Die Stimme des anrufenden Teilnehmers wird gehört, ohne dass Ihr Telefon vorherläutet.)	4 2
Sollen zwei verschiedene Aufmierksamkeitstöne für externe und intere Rufe verwendet werden? (Aufmierksamkeitston)	Nein (gleicher Aufmierksamkeitston)	5 1
	Ja (zwei verschiedene Töne)	5 2
Soll ein Eingabeton zur Bestätigung ausgegeben werden? (Eingabeton)	Nein	7 1
	Ja	7 2
Soll der Hörer oder eine Sprechgarnitur verwendet werden? (Auswahl Hörer/Sprechgarnitur)	Hörer	8 1
	Sprechgarnitur	8 2
Welcher Voice-Mail-Dienst soll verwendet werden, wenn ein Anrufer eine Nachricht in Ihrer Mailbox hinterlässt? (Vorabfrage-Betriebsart)	Sie konnen die Nachricht über den eingebauten Lautsprecher mithören (Freisprechmodus).	* 1 1
	Nur ein Warnton wird gehört (Privatmodus).	* 1 2

Prüfen der aktuellen Einstellung

Löschen aller Einstellungen

Drucken Sie PROG. oder PAUSE.

Wählen Sie 99#.

Drucken Sie SPEICHERN.

Drucken Sie PROG. oder PAUSE.

4.1.3 Belegung der variablen Funktionstasten

Jede variable Funktionstaste (MF = Multifunktionstaste, PFL = Programmierbare Funktionstaste mit Leuchtelement, PF = Programmierbare Funktionstaste) kann mit einer der in der nachstehenden Tabelle aufgelisteten Funktionen belegt werden. Wenn Ihr Telefon beispielsweise eine größere Anzahl von Amtsleitungstasten aufweist als Amtsleitungen zur Verfügung stehen, können Sie eine freie Amtsleitungstaste als Zielwahltaste programmieren.

Taste	Programmierbare Funktionstaste			Programmiereingabe
	MF	PFL	PF
Amtssammeltaste	✓			※
Amtsbündeltaste	✓			#	Amtsbündel-Nr. (1-8)
Amtszieltaste	✓			0	Amtsleitungs-Nr. (01-54)
Nebenstellenzieltaste	✓	✓		1	Nebenstellen-Nr.
Zielwahltaste	✓	✓	✓	2	Gewünschte Rufnummer*1 (maximal 24 Ziffern)
Taste “NACHRICHT”	✓	✓		3
Taste “Rufweiterleitung/Anrufschutz”	✓	✓	✓	4
Taste “Merken”	✓	✓	✓	5
Projekttaste	✓	✓	✓	6
Konferenztaste	✓	✓	✓	7
Taste “Log-In/Log-Out” *2	✓			8	0 Gruppen-Nr
Taste “Schnelle Rufweiterleitung”	✓			8	1 Nebenstellen-Nr.
“Voice-Mail-Taste VERMITTELN” *3	✓	✓	✓	8	2 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden” *3	✓	✓		8	3 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden Mailbox” *3	✓	✓		8	4 Voice-Mail-Nebenstellen-Nr.
Taste “Vorabfrage” *3	✓	✓		8	5

Taste	Programmierbare Funktionstaste			Programmiereingabe
	MF	PFL	PF
Nachtschaltung *2	✓	✓		8 0 0
Sperre gegen Heranholen eines Rufes *2	✓	✓		8 0 1
Anklopfen *4	✓	✓		8 0 2
Verhindern der Rufnummernübermittlung zum angerufen Teilnehmer (CLIR) *2	✓	✓		8 0 3
Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer (COLR) *2	✓	✓		8 0 4
Herausschalten aus der Durchwahr *2	✓	✓		8 0 5
Aufschalten *2	✓	✓		8 0 6
Durchsagesperre *2	✓	✓		8 0 7
Parallelruf *2	✓	✓		8 0 8
Direktruf nach Zeit	✓	✓		8 0 9
Rufweiterleitung von Anrufgruppe *2	✓	✓		8 1 0 Weiterleitende Gruppe
Rufweiterleitung von Türsprechstelle auf Amtsleitung *2	✓	✓		8 1 1 Türsprechstellen- Nr. (1-2)
Zielwahl mit automatischem Halten	✓	✓	✓	8 # Gewünschte Nummer*1 (maximal 24 Ziffern)
Trennen	✓	✓	✓	9
Taste "Vorabfrage{löschen}" *3	✓	✓		8 6
Weckrufalarm	✓			8 7
Phantom-Taste	✓	✓		8 8 Phantom-Nebenstellen-Nr.

• "1" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden.

Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.

-Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0 bzw. 81 bis 88) einzugeben.

- Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor der Amtskennziffer ein.

• 2 Durch Drücken dieser Taste bei aufgelegtem Hörer oder beim Hören des Freizeichens wird die Einstellung der entsprechenden Funktion umgeschaltet (zwischen EIN und AUS).
• 3 Diese Taste dient zur Unterstützung von Voice-Mail-Systemen.
• 4 Bei jedem Drücken dieser Taste wird in der folgenden Reihenfolge zwischen den einzelnen Funktionen umgeschaltet:

• Zum Verlassen des Modus Nebenstellenprogrammierung haben Sie einfach den Hörer ab.

♦ Auswahl der Ruftone für Amtstasten (nur digitales Systemtelefon)

Ändern des Ruftons für Internrufe (nur digitales Systemtelefon)

Ein- und Ausschalten des Rufsignals der Phantom-Nebenstelle (nur digitales Systemtelefon)

Löschen einer Tastenbelegung

4.1.4 Gebührenerfassung [nur vorprogrammierte Nebenstelle]

Posten	Programmiereingabe
Anzeigen der Gebühreinheiten pro Nebenstelle	1 Nebenstellen-Nr. Sel
Löschen der Gebühren pro Nebenstelle	1 Nebenstellen-Nr. Entf →/→
Anzeigen der Gebühreinheiten pro Amtsleitung	2 Amtsleitungs-Nr. (01-54) Sel
Anzeigen der Gesamtgebühreinheiten	3 Sel
Anzeigen der Gebühreinheiten nach Projektd codes	4 Projektnummer (001-128) Sel
Löschen von Gebühreinheiten nach Projektd codes	4 Projektnummer (001-128) Entf →/→
Löschen der Gebühren aller Amtsleitungen,Projektd codes und Kostenstellen	6 Entf [Datum und Uhrzeit der letzten Lösung werden angezeigt.] →/→
Löschen der Gebühren aller Nebenstellen	6 Vor Entf [Datum und Uhrzeit der letzten Lösung werden angezeigt.] →/→
Ausdrucken der Gesamtgebühren (Gebühren aller Amtsleitungen,Projektd codes und Kostenstellen), der Gebühren aller Nebenstellen oder der Gebühren pro Nebenstelle über Gesprächsdatenerfassung	7 1 Gesamtgebühren
	7 2 Gebühren aller Nebenstellen
	7 3 Nebenstellen-Nr. Gebühren pro Nebenstelle
Einrichten von Projektten	8 Projektnummer Entf Neuer Projektcode →/→
	(001-128) (10 Stellen)
Anzeigen der Gebühreinheiten pro Kostenstelle	9 Kostenstellen-Nr. Sel
Löschen der Gebühren pro Kostenstelle	9 Kostenstellen-Nr. Entf →/→

• Ein Ausdrucken der Gebühreinheiten von Projektnummer 01 über Gesprächsdatenerfassung ist nicht möglich.

4.2 Wunschgemäße Einrichtung des Systems (Systemprogrammierung)

4.2.1 Informationen zur Programmierung

Sie können Ihr System den jeweiligen Erfordernissen anpassen und die Nutzungsbedingungen jeder Nebenstelle durch Berechtigungsklassen usw. festlegen. Beispielsweise kann das Tätigen von Amtsgesprächen an bestimmten Nebenstellen durch eine Wahlkontrolle eingeschränkt werden. Außerdem können die programmierten Systemdaten, z.B. für die zentrale Kurzwahl, von allen Nebenstellen benutzt werden.

Bei der Installation ist Ihr System bereits mit werkseitigen Voreinstellungen (Standardeinstellungen) versehen. Die meisten Systemprogrammierungen werden vom Fachhändler vorgenommen. Bitte konsultieren Sie Ihren Fachhändler für Informationen im Zusammenhang mit Systemanwendungen und einer Neuprogrammierung.

In diesem Handbuch werden nur die am häufigsten verwendeten Programme (Benutzerprogrammierung) erläutert. Wenn Sie die Einstellungen der folgenden Funktionen ändern wollen, können diese von dazu befugten Nebenstellen jederzeit neu programmiert werden.

Die folgenden Programme stehen zur Verfügung (Programmnummer)

Datum/Uhrzeit (000) Eingabe von Nummern und Namen für zentrale Kurzwahl (001/002) Eingabe von Nummern und Namen für Nebenstellen (003/004)

Erforderliches Telefon

Panasonic-Systemtelefon mit Display (z.B. KX-T7533, KX-T7536)

Benutzer-Password

Um in den Programmiermodus zu gelangen, müssen Sie ein Benutzer-Password (4 bis 7 Stellen) eingeben. Dieses Password sollte im Voraus über Systemprogrammierung festgelegt werden. Überprüfen Sie Ihr Password (Standardeinstellung: 1234).

Voraussetzungen

Nur eine einzige Nebenstelle, mit aufgelegtem Hörer und ohne in Halten gelegte Gespräche, kann jeweils zur Systemprogrammierung verwendet werden. Falls an einer anderen Nebenstelle momentan eine Systemprogrammierung erfolgt, erscheint die Meldung "Nicht möglich" im Display.

Programmierliste

Notieren Sie sich die gewünschten Einstellungen aller zu programmierenden Posten in der Programmierliste, bevor Sie mit der Programmierung beginnen. Diese Liste erleichtert die Programmierung und ermöglicht später jederzeit eine bequeme Bezugnahme.

Schablone für Tastenbelegung

Zusammen mit dem Telefon wird eine Papierschablone für die Tastenbelegung im Programmiermodus geliefert.

Verwenden Sie diese Schablone bei der Programmierung, da die Tasten im Programmiermodus anders belegt sind (Overlay-Tasten) als im Normalbetrieb. Achten Sie darauf, die Schablone richtig auf das Telefon zu legen.

Bei bestimmten Telefontypen werden die erforderlichen Funktionen bereits angezeigt, so dass die Schablone überflüssig ist.

KX-T7536 mit aufgelegter Schablone

Display

Das Display gibt Ihnen jeweils kontextbezogene Hinweise bei der Programmierung. Mehrzeilige Displays zeigen außerdem die verfügbaren Funktionen an. Folgen Sie den Anweisungen, die in jedem Schritt angezeigt werden. Die folgenden Abbildungen zeigen Beispiele des Displays nach Aktivieren des Programmiermodus.

Die Info-Zeile zeigt Ihnen, was Sie tun sollen oder welche Auswahl Sie treffen sollen. Auch können Sie damit die Eingabe überprüfen, die Sie gerade gemacht haben. Wenn z.B. "Anschl.?>" angezeigt wird, geben Sie die Anschluss-Nummer ein. Da maximal 16 Stellen angezeigt werden, drücken Sie ggf. die Taste → bzw. ←, um den angezeigten Ausschnitt nach rechts oder links zu verlagern. Die Funktion-Zeile informiert Sie darüber, mit welchen Funktionen die Soft-Tasten momentan belegt sind. Wenn das Leuchtelement der Umschalttaste SHIFT neben dem Display leuchtet, können mit jeder Soft-Taste jeweils zwei Funktionen eingeschaltet werden.

Um zwischen diesen beiden verfügbaren Alternativen zu wechseln, drücken Sie die Umschalttaste SHIFT.

Anschluss-Nummer/Nebenstellennummer

Jeder Anschluss-Nummer sind bestimmte Programmierungen zugewiesen. Die Anschluss-Nummer kennzeichnet den Nebenstellen-Port der Anlage, an den Ihr Telefon angeschlossen ist. Ist die Porterweiterung (TWIN-Port) aktiviert, und es sind gleichzeitig ein Systemtelefon und ein Standardtelefon mit entsprechenden Nebenstellennummern an den gleichen Anschluss angeschlossen, so wird die Anschluss-Nummer in zwei Teile geteilt. Am Anschluss XX besitzt das Systemtelefon die Anschluss-Nummer XX-1, das Standardtelefon die Anschluss-Nummer XX-2.

Selbst wenn keine Porterweiterung für die betreffende Nebenstelle aktiviert ist, erscheint u.U. "XX-2" im Display.

Um die Anschluss-Nummer oder Nebenstellennummer Ihres Telefons zu überprüfen, verfahren Sie wie folgt.

Wenn die Anschluss-Nummer/ Nebenstellennummer unbekannt ist

Nach der Überprüfung

Bestätigung der Eingabe

Um Ihre Eingabe nach dem Speichern von Programmierdaten zu bestätigen:

Leuchtelement der Taste SPEICHERN: Leuchtet rot. Quittierungstöne:

— Bestätigungston (ein Piepton): Die Speicherung wurde vollzogen. — Alarmton (drei Pieptöne): Die Speicherung wurde nicht vollzogen.

Erläuterung der Symbole

In den Programmieranweisungen werden verschiedene Symbole verwendet. Diese haben folgende Bedeutungen:

Geben Sie die Programmnummer ein (xxx = vorgeschriebene Nummer)

Drücken Sie die entsprechende Taste am Telefon oder die Soft-Taste unterhalb der entsprechenden Displayanzeige.

Vor: "Vor" wird angezeigt.

In diesem Fall stehen die beiden folgenden Methoden zur Verfügung:

WEITER

• Drücken Sie die Taste (O) WEITER.
• Drücken Sie die Soft-Taste unter der Displayanzeige "Vor".

Die Displayanzeigen "Sel+", "Sel-" und "Sel" bedeuten "AUSWAHL". "Entf" bedeutet "LÖSCHEN".

Betätigen Sie die entsprechende Taste so oft, bis die gewünschte Anzeige im Display erscheint.

Nehmen Sie die gewünschte Eingabe vor.

Anschluss-Nr.: "Anschl.?" wird angezeigt. Geben Sie die Anschluss-Nummer ein.

Programmierverfahren

Die grundlegenden Programmierschritte werden nachstehend gezeigt.

1. Programmiermodus aktivieren

Drücken Sie PROG. oder PAUSE.

Wählen Sie

Geben Sie Ihr Passwort ein.

2. Programmieren

• Um eine Eingabe zu löschen oder zu ändern, drücken Sie die Taste LÖSCHEN (VERMITTELN).
• Um Ihre Eingabe nach dem Speichern von Programmierdaten zu bestätigen:

— Leuchtelement der Taste SPEICHERN: Leuchtet rot.

• Quittierungston: Bestätigungston (ein Piepton): Die Speicherung wurde vollzogen. Alarmton (drei Pieptöne): Die Speicherung wurde nicht vollzogen.
• Zum Verlassen des Programmiermodus haben Sie einfach den Hörer ab.

3. Verlassen des Programmiermodus

PROG.

ODER

Drucken Sie PROG.

oder PAUSE.

Eingabe von Zeichen

Zur Eingabe von Buchstaben und anderen alphanumerischen Zeichen für Namen und Nachrichten gehen Sie wie nachstehend erläutert vor. Die Umsetzungstabellen auf dieser und der nächsten Seite zeigen die Zeichen, die für jede Taste zur Verfügung stehen. Zur Eingabe von Buchstaben drücken Sie die entsprechende alphanumerische Taste. Beispiel: Taste "2" kann zur Eingabe von A, a, B, b, C und c verwendet werden.

Zeichen eingeben

• Drücken Sie die gewünschte alphanumerische Taste.
• Drücken Sie die entsprechende Soft-Taste, drücken Sie die Taste AUSWAHL (AUTOMATISCHE ANSCHALTUNG) oder drehen Sie das Jog Dial, bis das gewünschte Zeichen angezeigt wird.
• Wiederholen Sie die obigen Schritte für alle weiteren Zeichen.

Um das jeweils letzte Zeichen zu löschen, drücken Sie die Taste ← (KONFERENZ). - Zum Löschen aller Zeichen drücken Sie die Taste LÖSCHEN (VERMITTLUNG). - Um zwischen Groß- und Kleinbuchstaben zu wechseln, drücken Sie die Umschalttaste SHIFT.

Nach Drücken dieser Taste bleibt der jeweilige Eingabemodus aktiviert, bis Sie die Umschalttaste SHIFT erneut drücken.

Umsetzungstabelle 1

Jog Dial Tasten	Anzeigefolge bei Drehen des Jog Dial
1	1 Q q R r S s T t ...
2	2 A a Å B b C c D d ...
3	3 D d E e F f G g ...
4	4 G g H h l i J j ...
5	5 J j K k L l M m ...
6	6 M m N n O o ö P p ...
7	7 P p Q q R r S s ...
8	8 T t U u ü V v W w ...
9	9 W w X x Y y Z z (Leerstelle) ...
0	0 (Leerstelle)! ? . , ' : ; ...
*	* / + - # ...
#	# % & = () A a Å B b ...

Umsetzungstabelle 2 Eingabe des Namens "Ann":

Soft-Taste		S1	SHIFT + S1	S2	SHIFT+S2	S3	SHIFT+S3	SHIFT+SHIFT+S1	SHIFT+SHIFT+S2
Taste AUSWAHL ...mal drücken Tasten	0	1	2	3	4	5	6	7	8
1	1	Q	q	Z	Z	!	?
2	2	A	a	B	b	C	c
3	3	D	d	E	e	F	f
4	4	G	g	H	h	I	i
5	5	J	j	K	k	L	l
6	6	M	m	N	n	O	o
7	7	P	p	Q	q	R	r	S	s
8	8	T	t	U	u	V	v
9	9	W	w	X	x	Y	y	Z	z
0	0	(Leerstelle)	.	,	,	:	;
*	*	ä	/	ö	+	ü	-
#	#	$	%	&	=	(	)

A	n	n
- Verwendung des Jog Dial 2 Drehen, bis“A” angezeigt wird.	6 Drehen, bis “n” angezeigt wird.	6 Drehen, bis “n” angezeigt wird.
- Verwendung einer Soft-Taste 2 A B C	6 SHIFT m n o	6 m n o
- Verwendung der Taste AUSWAHL 2 AUSWAHL	6 AUSWAHL AUSWAHL AUSWAHL AUSWAHL	6 AUSWAHL AUSWAHL AUSWAHL AUSWAHL

4.2.2 Einstellen von Datum und Uhrzeit (000)

Nach Einstellung des aktuellen Datums und der Uhrzeit erscheinen diese Werte bei aufgelegtem Hörer stets im Display des Systemtelefons.

Standardstellung: 1. Jan. 1994, SAM 00:00

• Nach wunschgemäßer Änderung eines einzelnen Eintrags können Sie die Taste SPEICHERN drücken, ohne die weiteren Schritte ausführen zu müssen. Die Uhr läuft unmittelbar nach Drücken der Taste SPEICHERN an.
• Es dürfen keine Eingabefelder leer gelassen werden.
• Bei Betrieb am ISDN erfolgt eine automatische Einstellung der Uhr.

4.2.3 Eingabe von Kurzwahlnummern (zentral) (001)

Mit dieser Programmierung können Sie bis zu 500 häufig gewählte Rufnummern im System speichern.

Standardstellung: Keine Eingabe

Die Programmierliste finden Sie auf Seite 4.2.4 Eingabe von Kurzwahlnamen (zentral) (002), das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis. - Es ist möglich, eine Rufnummer mit mehr als 24 Stellen zu speichern, indem Sie die Wahlfolge unter zwei Kurzwahlnummern speichern. - "※" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden.

— Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.

— Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0 bzw. 81 bis 88) einzugeben.

• Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor der Amtskennziffer ein.

49 Funktionse

1234 Projektcode

Trennzeichen

0 Amtskennziffer

GEHEIM 12011234567 Rufnummer

• Die Kurzwahlnummern werden auch für die Anruferidentifizierung genutzt. Damit das funktioniert, muss nach der Amtskennziffer ein Bindestrich eingefügt werden. Außerdem muss die Rufnummer immer mit der Vorwahl programmiert werden (auch bei lokalen Rufnummern im gleichen Vorwahlbereich).

4.2.4 Eingabe von Kurzwahlnamen (zentral) (002)

Mit dieser Programmierung können Sie für jede zentrale Kurzwahlnummer einen Namen speichern. Diese Namen werden dann beim Wählen von Kurzwahlnummern im Display angezeigt. (Siehe den Abschnitt "Displaybetrieb" (Bedienung).)

Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 4.2.1 Informationen zur

Programmierung.

Standardstellung: Keine Eingabe

Die Programmierliste finden Sie auf Seite 4.2.4 Eingabe von Kurzwahlenamen (zentral) (002), das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis.

Programmierliste für Programm 001/002

Kurzwahl- Nr.	Name	Rufnummer	Kurzwahl- Nr.	Name	Rufnummer
000			046
001			047
002			048
003			049
004			050
005			051
006			052
007			053
008			054
009			055
010			056
011			057
012			058
013			059
014			060
015			061
016			062
017			063
018			064
019			065
020			066
021			067
022			068
023			069
024			070
025			071
026			072
027			073
028			074
029			075
030			076
031			077
032			078
033			079
034			080
035			081
036			082
037			083
038			084
039			085
040			086
041			087
042			088
043			089
044			090
045			091
092			138
093			139
094			140
095			141
096			142
097			143
098			144
099			145
100			146
101			147
102			148
103			149
104			150
105			151
106			152
107			153
108			154
109			155
110			156
111			157
112			158
113			159
114			160
115			161
116			162
117			163
118			164
119			165
120			166
121			167
122			168
123			169
124			170
125			171
126			172
127			173
128			174
129			175
130			176
131			177
132			178
133			179
134			180
135			181
136			182
137			183
184			230
185			231
186			232
187			233
188			234
189			235
190			236
191			237
192			238
193			239
194			240
195			241
196			242
197			243
198			244
199			245
200			246
201			247
202			248
203			249
204			250
205			251
206			252
207			253
208			254
209			255
210			256
211			257
212			258
213			259
214			260
215			261
216			262
217			263
218			264
219			265
220			266
221			267
222			268
223			269
224			270
225			271
226			272
227			273
228			274
229			275
276			322
277			323
278			324
279			325
280			326
281			327
282			328
283			329
284			330
285			331
286			332
287			333
288			334
289			335
290			336
291			337
292			338
293			339
294			340
295			341
296			342
297			343
298			344
299			345
300			346
301			347
302			348
303			349
304			350
305			351
306			352
307			353
308			354
309			355
310			356
311			357
312			358
313			359
314			360
315			361
316			362
317			363
318			364
319			365
320			366
321			367
368			414
369			415
370			416
371			417
372			418
373			419
374			420
375			421
376			422
377			423
378			424
379			425
380			426
381			427
382			428
383			429
384			430
385			431
386			432
387			433
388			434
389			435
390			436
391			437
392			438
393			439
394			440
395			441
396			442
397			443
398			444
399			445
400			446
401			447
402			448
403			449
404			450
405			451
406			452
407			453
408			454
409			455
410			456
411			457
412			458
413			459

Kurzwahl-Nr.	Name	Rufnummer
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499

4.2.5 Zuordnung der Nebenstellennummern (003)

Mit dieser Programmierung ordnen Sie jedem Anschluss eine Nebenstellennummer zu.

Standardeinstellung: Anschluss-Nummer = Nebenstellennummer

KX-TD408 01-1 bis 08-1 = 201 bis 208

01-2 bis 08-2 = 301 bis 308

KX-TD816 — 01-1 bis 16-1 = 201 bis 216

01-2 bis 16-2 = 301 bis 316

KX-TD1232 — 01-1 bis 64-1 = 201 bis 264

01-2 bis 64-2 = 301 bis 364

Die erste Ziffer bzw. die beiden ersten Ziffern muss/müssen mit der Einstellung in Programm [100] "Kennziffernhaushalt" übereinstimmen. Bitte konsultieren Sie hierzu Ihren Fachhändler. - Eine doppelte Zuordnung ist ungültig.

4.2.6 Zuordnung der Nebenstellennamen (004)

Mit dieser Programmierung können Sie für jede Nebenstelle einen Namen speichern. Bei Verwendung des Wahlregisters zum Wählen von Internrufen ermöglicht es diese Funktion, den Namen des Sie anrufenden bzw. von Ihnen angerufenen internen Teilnehmers rasch zu überprüfen. Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 4.2.1 Informationen zur Programmierung.

Standardstellung: Keine Eingabe

Programmierliste für Programm 003/004

AnschlussNr.	Nebenstellennummer	Name	AnschlussNr.	Nebenstellennummer	Name
01-1			01-2
02-1			02-2
03-1			03-2
04-1			04-2
05-1			05-2
06-1			06-2
07-1			07-2
08-1			08-2
09-1			09-2
10-1			10-2
11-1			11-2
12-1			12-2
13-1			13-2
14-1			14-2
15-1			15-2
16-1			16-2
17-1			17-2
18-1			18-2
19-1			19-2
20-1			20-2
21-1			21-2
22-1			22-2
23-1			23-2
24-1			24-2
25-1			25-2
26-1			26-2
27-1			27-2
28-1			28-2
29-1			29-2
30-1			30-2
31-1			31-2
32-1			32-2
33-1			33-2
34-1			34-2
35-1			35-2
36-1			36-2
37-1			37-2
38-1			38-2
39-1			39-2
40-1			40-2
41-1			41-2
42-1			42-2
43-1			43-2
44-1			44-2
45-1			45-2
46-1			46-2
47-1			47-2
48-1			48-2
49-1			49-2
50-1			50-2
51-1			51-2
52-1			52-2
53-1			53-2
54-1			54-2
55-1			55-2
56-1			56-2
57-1			57-2
58-1			58-2
59-1			59-2
60-1			60-2
61-1			61-2
62-1			62-2
63-1			63-2
64-1			64-2

• Sie finden das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis.

Abschnitt 5

DECT-Mobilteil

In diesem Kapitel wird die Verwendung der einzelnen Leistungsmerkmale des Mobilteils erläutert. Bitte lesen Sie dieses Kapitel vollständig durch, damit Sie optimalen Gebrauch von den zahlreichen praktischen Funktionen des DECT-Systems machen können. Die TK-Anlagen KX-TD816 und KX-TD1232 unterstützen das optionale DECT-System.

5.1 Sicherheitsanweisungen

5.1.1 Sicherheitsanweisungen

Bitte befolgen Sie die folgenden Sicherheitsmaßnahmen beim Gebrauch des Panasonic DECT-Mobilteils (MT) mit besonderer Sorgfalt.

Sicherheit

1. Schließen Sie das Ladegerät ausschließlich an eine Netzstromquelle an, die den Angaben zur Stromversorgung in der Bedienungsanleitung bzw. den Nennwerten auf dem Typenschild des Ladegeräts entspricht.
2. Schalten Sie das Mobilteil aus, wenn es nicht verwendet wird. Bei längerem Nichtgebrauch sollte das Ladegerät von der Netzsteckdose getrennt werden.

Installation

Umgebung

1. Vermeiden Sie einen Gebrauch von Mobilteil und Ladegerät in der Nähe von Wasser, z.B. in einem Badezimmer, in der Nähe eines Waschbeckens, in der Küche oder in einem feuchten Keller.
2. Halten Sie Mobilteil und Ladegerät von Wärmequellen wie Heizkörpern, Herden usw. fern. Vermeiden Sie eine Aufstellung in Räumen, in denen die Temperatur niedriger als 5°C oder höher als 40°C ist.

Aufstellung

1. Stellen Sie keine schweren Gegenstände auf Mobilteil oder Ladegerät.
2. Lassen Sie keine Gegenstände auf Mobilteil oder Ladegerät fallen und achten Sie sorgfältig darauf, dass keine Flüssigkeiten auf Mobilteil und Ladegerät verschüttet werden oder ins Geräteinnere eindringen. Schützen Sie Mobilteil und Ladegerät vor Rauch, Staub, mechanischen Schwingungen und Erschütterungen.
3. Stellen Sie das Ladegerät auf einer ebenen Unterlage auf.

Akku

Bitte beachten Sie die folgenden Sicherheitsmaßnahmen sorgfältig, um die Gefahr von Brand und Verletzungen zu reduzieren.

1. Verwenden Sie ausschließlich den vorgeschriebenen Akku.
2. Werfen Sie einen verbrauchten Akku nicht in ein Feuer, da Explosionsgefahr besteht. Entsorgen Sie verbrauchte Akkus stets gemäß den geltenden Umweltschutzauflagen.
3. Versuchen Sie auf keinen Fall, einen Akku zu öffnen oder gewaltsam zu beschädigen. Der Elektrolyt ist stark ätzend und kann beim Auslaufen Verbrennungen und andere Verletzungen verursachen, wenn er mit Augen oder Haut in Kontakt gerät. Bei Verschlucken von Elektrolyt besteht Vergiftungsgefahr!
4. Achten Sie beim Umgang mit dem Akku darauf, diesen nicht durch Kontakt mit leitfähigen Metallgegenständen, z.B. Schmuckstücken und Schlüsseln, kurzzuschließen. Anderenfalls können Akku bzw. Leiter überhitzen und Verbrennungen verursachen.
5. Verwenden Sie dieses Ladegerät auf keinen Fall zum Aufladen von Akkus, die für andere Elektrogeräte vorgesehen sind. Anderenfalls kann ätzender Elektrolyt auslaufen, und es besteht Explosionsgefahr.
6. Versuchen Sie auf keinen Fall, die Lebensdauer des mitgelieferten Akkus bzw. eines für diesen Mobilteil vorgeschriebenen Akkus durch Erhitzen zu verlängern. Der Akku kann platzen und Elektrolyt freisetzen, so dass die Gefahr von Verbrennungen und Reizungen von Augen und Haut besteht.
7. Entfernen Sie den Akku vor einem längeren Nichtgebrauch (mehrere Monate) des Mobilteils, um ein Auslaufen von Elektrolyt im Akkufach zu vermeiden.
8. Ein Akku, der das Ende seiner Lebensdauer erreicht hat, sollte unverzüglich aus dem Mobilteil entfernt und entsorgt werden. Anderenfalls kann das Mobilteil durch Auslaufen von Elektrolyt beschädigt werden.
9. Vermeiden Sie eine Lagerung dieses Gerätes und des mitgelieferten Akkus bzw. eines für dieses Mobilteil vorgeschriebenen Akkus an Orten, an denen hohe Temperaturen herrschen. Akkus, die in einem Gefrierfach oder Kühlschrank aufbewahrt wurden, um ihre Haltbarkeit zu verlängern, sollten bei der Lagerung sowie beim Entfrosten vor Kondensatbildung geschützt werden. Warten Sie nach einer derartigen Lagerung, bis sich der Akku der Raumtemperatur angepasst hat, bevor Sie ihn im Mobilteil verwenden.

Für optimale Leistung

Funkreichweite

1. Da die Signalübertragung zwischen Basisstation und Mobilteil über Funkwellen erfolgt, hängt die effektive Reichweite von verschiedenen Faktoren ab, u.a. von der Topographie Ihres Büros sowie von Witterungs- und Einsatzbedingungen.
2. Normalerweise wird bei Gebrauch im Freien eine größere Reichweite als in Räumen erzielt. Hindernisse wie Wände in der Umgebung können Rauschen in der Verbindung erzeugen. Insbesondere wird die Reichweite durch hohe Metallregale und Stahlbetonwände verkürzt.
3. In Abhängigkeit von der Baukonstruktion arbeitet das Mobilteil u.U. nicht in einer zu großen Entfernung von der Basisstation.

Rauschen

Wenn sich andere Quellen elektromagnetischer Strahlung in der Umgebung befinden, z.B. ein Kühlschrank, Mikrowellenherd, Faxgerät, Fernsehgerät, Radio oder Computer, können Rauschen und Probleme durch Übersprechen die Verbindung beeinträchtigen. Verwenden Sie das Mobilteil ggf. in größerem Abstand von störenden Elektrogeräten.

WARNUNG: UM STROMSCHLAG ODER FEUERENTWICKLUNG VORZUBEUGEN, SETZEN SIE DIESES GERÄT NIEMALS REGEN ODER IRGENDEINER ANDEREN ART VON FEUCHTIGKEIT AUS.

5.2 Vor Inbetriebnahme des DECT-Mobilteils

5.2.1 Vor Inbetriebnahme des DECT-Mobilteils

Kurzbeschreibung des DECT-Mobilteils

Nach Anschluss des optionalen Funksystems an die TK-Anlage KX-TD816 oder KX-TD1232 können DECT-Mobilteile (MT) vom Typ Panasonic KX-TD7500 gemeinsam mit den leitungsgebundenen Telefonen der Anlage betrieben werden.

Anlagenkapazität

Die folgende Anzahl von Mobilteilen kann in der TK-Anlage betrieben werden.

KX-TD816 16

KX-TD1232 64

Innerhalb der Reichweite können gleichzeitig insgesamt vier Sprechverbindungen bestehen.

Registrierung

Bevor Sie Ihr Mobilteil verwenden können, muss es im System registriert werden und eine Nebenstellennummer zugeordnet werden. Bitte wenden Sie sich zur Registrierung an Ihren Fachhändler.

Display

Das Display umfasst zwei Zeilen zu je 16 Zeichen und bietet Informationen über den aktuellen Betriebszustand durch Anzeige von Symbolen.

Außerdem werden verschiedene Meldungen zur Auswahl von Funktionstasten und erforderlichen Bedienungsschritten im Display angezeigt, so dass Sie nicht auf die Anleitung Bezug nehmen müssen. Einzelheiten hierzu finden Sie im Abschnitt "Wunschgemäße Einrichtung Ihres Mobilteils - 5.4.2 Mobilteil-Programmierung".

Zeigt die Stärke des von der Basisstation einfallenden HF-Signals an.

Zeigt den Akku-Ladezustand an.

(blinkt)

vollständig aufgeladen, mittlere Restkapazität, niedrige Restkapazität

Der Akku muss aufgeladen werden. Innerhalb von 3 Minuten nach Ertönen des Pieptons wird die Verbindung getrennt.

Aufladen des Akkus

Vor der erstmaligen Inbetriebnahme des Mobilteils sowie bei abnehmender Spannung muss der Akku aufgeladen werden. Wenn das Symbol "Display blinkt, während eines Gesprächs alle 5 Sekunden ein Piepton gehört wird oder die Anzeige "Batterie leer" erscheint, müssen Sie den Akku aufladen oder gegen einen vollständig aufgeladenen Reserveakku (separat erhältlich) auswechseln. Anderenfalls wird die Verbindung nach 3 Minuten automatisch getrennt.

Standardbetriebszeit des Akkus

Bei Verwendung eines vollständig aufgeladenen Panasonic-Akkus (bei 25°C):

Betrieb (Sprechmodus)	10 Stunden maximal
Nicht in Betrieb (Bereitschaftsmodus)	100 Stunden maximal

Einlegen des Akkus

Passen Sie die Unterseite des Akkus in den Boden des Akkufachs ein und drücken Sie den Akku nach unten, bis er hörbar einrastet.

Auswechseln des Akkus

Bringen Sie zunächst den Ein/Aus-Schalter in Stellung "AUS", um einen Verlust gespeicherter Daten zu vermeiden, und drücken Sie dann auf die Lasche, um den Akku zu entfernen.

Aufladen des Akkus

a) Schließen Sie das Ladegerät über den mitgelieferten Netzadapter an eine Netzsteckdose an. b) Schieben Sie das Mobilteil mit angebrachtem Akku oder den separaten Akku in den Schacht des Ladegerätes.

• Laden Sie den Akku ca. 1,5 Stunden lang auf.
• Nach vollständigem Aufladen wechselt die Farbe der Ladekontrollleuchte von Orange auf Grün.

Netzadapter

Ladekontrollleuchte

• Solange der Ein/Aus-Schalter des Mobilteils eingeschaltet ist, entlädt sich der Akku. Die effektive Betriebszeit des Akkus richtet sich nach der Einsatzhäufigkeit und der Umgebungstemperatur. Bitte verwenden Sie mit diesem Mobilteil ausschließlich Akkus der Marke Panasonic.
• Achten Sie darauf, dass die Akkukontakte nicht mit Metallgegenständen in Berührung kommen. Anderenfalls kann Überhitzung durch einen Kurzschluss verursacht werden, so dass die Gefahr von Verbrennungen besteht.
• Reiben Sie die Ladekontakte von Mobilteil und Ladegerät einmal im Monat mit einem trockenen, weichen Tuch ab, damit beim Aufladen stets ein einwandfreier elektrischer Kontakt gewährleistet ist.
• Das Mobilteil kann auch während des Ladevorgangs Anrufe empfangen.
• Da der Ladevorgang automatisch beendet wird, sobald der Akku vollständig aufgeladen ist, besteht keine Gefahr von Überladung.

• Der Netzadapter dient zum Trennen des Gerätes von der Stromversorgung. Die Netzsteckdose sollte sich in unmittelbarer Höhe befinden und jederzeit zugänglich sein.

Funktionskennziffern

Um auf bestimmte Leistungsmerkmale zugreifen zu können, muss die zugehörige Funktionskennziffer eingegeben (und ggf. ein weiterer Parameter eingestellt) werden. Es gibt zwei Arten von Funktionskennziffern:

Variable Funktionskennziffern Feste Funktionskennziffern

Feste Funktionskennziffern können nicht geändert werden. Variable Funktionskennziffern jedoch können auf Kundenwunsch geändert werden, wenn Sie sich die Bedienung dadurch erleichtern wollen. Bitte setzen Sie sich dazu mit Ihrem Fachhändler in Verbindung. In diesem Handbuch werden die Standardziffern (werkseitig vorprogrammierten Funktionskennziffern) in den Beschreibungen der einzelnen Funktionen verwendet.

Die Darstellung der variablen Funktionskennziffern erfolgt mit halber Schraffierung des

Tastensymbols (z.B. 0). Wenn eine variable Funktionskennziffer geändert wurde, dürfen Sie nicht vergessen, statt der in der Beschreibung angegebenen die neue Funktionskennziffer einzugeben. Achten Sie daher ggf. darauf, die neuen Funktionskennziffern in die "Tabelle der Funktionskennziffern" im Anhang einzutragen. 6.2.1 Übersicht der Funktionskennziffern.

$ \diamond$ Ihre Nebenstellennummer/DECT-Systemnummer

Wenn diese Funktion über MT-Programmierung eingeschaltet ist, können Sie Ihre eigene Nebenstellennummer und/oder die des angeschlossenen DECT-Systems im Display Ihres Mobilteils überprüfen. Siehe den Abschnitt "Wunschgemäße Einrichtung Ihres Mobilteils — MT-Programmierung 5.4.2 Mobilteil-Programmierung — Auswahl des Displays im Bereitschaftszustand".

Quittierungstöne

Während oder nach einem Bedienungsvorgang hören Sie u.U. einen Bestätigungston. Einzelheiten hierzu finden Sie im Abschnitt "Übersicht der Hörtöne/Rufsignale" im Anhang 6.4.1 Übersicht der Hörtöne/Rufsignale.

Beispiele

Die Displaymeldungen und Abbildungen, die in diesem Handbuch als Beispiele gezeigt werden, beziehen sich grundsätzlich auf ein Mobilteil, das am DECT-System einer Anlage KX-TD1232 angeschlossen ist.

$ \diamondsuit$ Beschränkungen

Bestimmte Funktionen Ihres Mobilteils sind u.U. über Systemprogrammierung eingeschränkt worden. Näheres hierzu erfahren Sie vom Manager der TK-Anlage oder von Ihrem Fachhändler.

Erläuterung der Symbole

Verschiedene Symbole im Text dieser Anleitung zeigen die Verfügbarkeit von Funktionen an und geben Hinweise zur Bedienung. Einzelheiten hierzu finden Sie unter "Erläuterung der Symbole" im Abschnitt "Vor der Inbetriebnahme" von Kapitel 2 "Bedienung". Während Sie das Mobilteil bedienen, können Sie sich auf die Symbole beziehen, die auf der Innenseite des hinteren Einbands dieses Handbuchs aufgelistet sind.

Beschreibung der Funktionstasten

Ihr Mobilteil verfügt über die nachstehend aufgelisteten Funktionstasten, die Ihnen die Bedienung erleichtern.

INT'	IINTERNVERBINDUNG: Dient zum Aufbau und zur Abfrage von Interngesprächen.	F1-F3	Multifunktionstasten (F1 bis F3): Dient zum Aufbau und zur Abfrage von Amtsgesprächen. Die Taste F1 ist als Amtssammeltaste vorprogrammiert. Durch Drücken dieser Taste wird automatisch eine frei Amtsleitung belegt. Den Tasten F2 und F3 können gewünschte Funktionen zugeordnet werden (Tastenbelegung ist erforderlich). Eine eingeklammerte Funktionsbereichnung, z.B. (Merken), bedeutet, dass die betreffende Taste als Taste "Merken" eingerichtet wurde.
C	GESPRÄCH: Dient zum Aufbau, Entgegenheiten und Beenden von Geschäftsprechen
LösCHEN/VERMITTELN: Dient zum Löschen von Zeichen bei einer fehlerhaften Ungabe oder zum Vermitteln eines Anrufs zu einer anderen Nebenstelle.	BUCH: Dient zur Aktivierung des Verzeichnismodes oder zur Auswahl eines Menüs im Funktionsmodus.
SIGNALTASTE: Dient zum Lösen der Verbindung und Tätigen eines anderen Anrufs.	RückFRAGE: Legt ein Geschäft ins Halten.
FUNKTION: Dient zur Aktivierung des Funktionsmodus oder zum Zugreifen auf Leistungsmerkmale durch Drücken zusätzlicher Taten.	Ein/Aus-Schalter: Dient zum Einsatzlen (●) und Ausschalten (○) des Mobilteils.
KURZWAHL/OK: Wird zum Abruf derzentralen Kurzwahl und zur Speicherung bei Programmänderungen verwendet.	Lautstärke-Regeltaste: Dient zur Einstellung der Rufsignal-Lautstärke (7 Stufen, AUS und Vibrationsmodus) im Zustand "Hörer aufgelegt" oder "Läuten" oder der Empfängerlaufstärke (3 Stufen) während eines Geschäfts. Die jeweilige Lautstärkestufe wird durch die entsprechende Anzahl von Sternchen (*) im Display angezeigt.
WAHLWIEDERHOLUNG: Zur Wahlwiederholung der zuletzt gewährten Rufnummer.

Tastenkombinationen**

Bestimmte Funktionen werden durch eine Kombination von zwei Funktionstasten aufgerufen.

F 1	PAUSE (♀): Fegt eine Pause in die Kurzwahlnummer ein.	F GHI 4	KONFERENZ (△): Dient zum Aufbau einer Dreierkonferenz.
F ABC 2	RUFWEITERLEITUNG/ANRUF-SCHUTZ (←/→): Zur Programmierung der Rufweiterleitung und zum Einsatz den Anrufschutzes (ARS).	F JKL 5	MFV: Dient zum vorübergehenden Umschalten des Amtswahlverfahrens auf Mehrfrequenzwahl.
F DEF 3	NACHRICHT (⊗): Dient zum Hinterlassen einer Nachrichtenanzeige oder zum Zurückrufen des Teilnehmers, der eine Nachrichtenanzeige für Sie hinterlassen hat.

** Die Funktionen dieser Tastenkombinationen können auch über das Display aktiviert werden. Einzelheiten hierzu finden Sie unter "Auswahl der Funktionstasten im Display" im Abschnitt "Bedienung".

Bedienungsablauf

Das folgende Diagramm zeigt das Beispiel eines Bedienungsablaufs.

5.3 Bedienung

5.3.1 Anrufen

Gespräche intern

Anrufen einer anderen Nebenstelle (Internruf)

MT

Drücken Sie GESPRÄCH oder INTERNVERBINDUNG.

Nebenstellen-Nr.

Wählen Sie die Nebenstellennummer.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie BEENDEN.

Anrufen von Herrn Thomas:

Seine Nebenstellennummer ist 123.

MT

Drucken Sie GESPRÄCH.

Wählen Sie 123.

Sprechen Sie mit Herrn Thomas.

Drucken Sie BEENDEN.

• Sie können ein Gespräch auch beenden, indem Sie das Mobilteil in die Ladeschale des Ladegeräts legen oder die Taste GESPRÄCH drücken.
• Wenn das Symbol "Y" blinkt, sind Sie zu weit von der Basisstation entfernt. Begeben Sie sich näher zur Basisstation und wählen Sie erneut.

• Haben Sie ein Nebenstellenverzeichnis angelegt?

Tragen Sie die Nebenstellennummern in das Rufnummernverzeichnis auf Seite 250 ein und erstellen Sie eine Kopie für bequeme Bezugnahme.

• Kontrolle der gewählten Rufnummer vor dem Herstellen der Verbindung

Sie können die gewählte Rufnummer kontrollieren, bevor Sie den Zustand "Hörer abgehoben" herstellen. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste Löschen, um jeweils die nächste Ziffer links zu löschen.

• Wenn Sie zunächst den Zustand "Hörer abgehoben" hergestellt und dann eine falsche Nummer gewählt haben,

drücken Sie die SIGNALTASTE, um die gesamte Rufnummer zu löschen, und wählen Sie dann erneut.

• Automatische Übergabe

Wenn Sie während eines Geschäfts ihren Standort wechseln, wird automatisch auf eine verknüpfte Basisstation weitergeschaltet, ohne die aktuelle Verbindung zu trennen. Die automatische Übergabe steht nur während eines Geschäfts (mit Ausnahme einer Dreierkonferenz) zur Verfügung. Diese Funktion steht nicht zur Verfügung, wenn die Ziel-Basisstation besetzt oder keine Basisstation in der neuen Reichweite vorhanden ist.

Gespräch extern (Amtsgespräch)

Bevor Sie eine externe Rufnummer wählen können, müssen Sie eine Amtsleitung belegen, da externe Geschäfte über die Anlage geführt werden.

Zur Belegung einer Amtsleitung haben Sie die folgenden drei Möglichkeiten:

• Drücken Sie eine freie Amtszieltaste

Wählen Sie die Amtskennziffer 0

Dadurch wird automatisch eine freie Amtsleitung belegt.

Wählen Sie eine Amtskennziffer von

Die entsprechende Amtsleitung wird belegt.

bis Tuv8 Tuv8

Verwendung einer Multifunktionstaste

MT

Drücken Sie eine Multifunktionstaste.

Wählen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie BEENDEN.

Verwendung der Amtskennziffer

• Sie können ein Gespräch auch beenden, indem Sie das Mobilteil in die Ladeschale legen oder die Taste GESPRÄCH drücken.
• Wenn das Symbol blinkt, sind Sie zu weit von der Basisstation entfernt. Begeben Sie sich näher an die Basisstation und wählen Sie erneut.

Notruf

Sie können die vorprogrammierten Notrufnummern jederzeit ohne Einschränkungen wählen.

(Standardeinstellung: 110, 112)

• Zur automatischen Belegung der billigsten Leitung wählen Sie "0" oder drücken eine Amtssammeltaste (LCR-Betrieb). Die Taste F1 ist als Amtssammeltaste vorprogrammiert.
• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie können die gewählte Rufnummer kontrollieren, bevor Sie den Zustand "Hörer abgehoben" herstellen. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste Löschen, um jeweils die nächste Ziffer links zu löschen.

• Wenn Sie zunächst den Zustand "Hörer abgehoben" hergestellt und dann eine falsche Nummer gewählt haben, drücken Sie die SIGNALTASTE, um die gesamte Rufnummer zu löschen, und wählen dann erneut.
• Geschäftsinformationen

Durch wiederholtes Betätigen der Amtszieltaste können Sie die folgenden Informationen der Reihe nach abrufen:

Rufnummer (abgehender Anruf) oder Gesprächsdauer (ankommender Anruf) - Gebühreneinheiten - Gebühren

Wunschgemäße Einrichtung Ihres Mobilteils

5.4.3 Programmierung der TK-Anlage – Wunschgemäße Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Amtssammeltaste, Amtsbündeltaste oder Amtszieltaste

5.3.2 Anrufe annehmen

Wenn ein Anruf eintrifft, läutet bzw. vibriert das DECT-Mobilteil (MT), und die Amtsleitungsnummer bzw. Nebenstellennummer des ankommenden Anrufs erscheint im Display.

MT

Drücken Sie GESPRÄCH oder die blinkende Amtsleitungstaste.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie BEENDEN.

• Sie können ein Gespräch auch beenden, indem Sie das Mobilteil in den Schacht des Ladegerätes einsetzen oder die Taste GESPRÄCH drücken.

• Zur Anwahl des Vibrationsmodus drücken Sie die Lautstärke-Regeltaste so oft, bis "Vibration" im Display erscheint. Diese Taste kann außerdem zur Einstellung der Rufsignal-Lautstärke verwendet werden, wobei die jeweilige Lautstärkestufe durch die entsprechende Anzahl von Sternchen (*) im Display angezeigt wird.
• Wenn das Mobilteil in das Ladegerät eingesetzt ist, können Sie es einfach aus dem Ladeschacht nehmen (Sofortbeantwortung).
• Wenn eine Sprechgarnitur an das Mobilteil angeschlossen ist, können Sie bei entsprechender Einstellung einen Anruf entgegennehmen, ohne das Mobilteil aus dem Ladegerät zu entfernen (automatischer Beantwortungs-Modus).

Wunschgemäße Einrichtung Ihres Mobilteils

• Mobilteil-Programmierung – Ändern der Grundeinstellungen
• Einstellung des Sofortbeantwortungs-Modus

Entgegennehmen von Anrufen durch einfaches Abheben des Mobilteils vom Ladegerät

• Einstellung des automatischen Beantwortungs-Modus

Wahl des Beantwortungs-Modus bei Verwendung einer Sprechgarnitur

5.3.3 Wahlwiederholung

Diese Funktion ist praktisch, wenn Sie den gleichen externen Teilnehmer erneut anrufen möchten.

— Erneutes Wählen der zuletzt gewählten Nummer — Erneutes Wählen einer der fünf zuletzt gewählten Nummern

Erneutes Wählen der zuletzt gewählten Nummer (Wahlwiederholung)

Erneutes Wählen einer der fünf zuletzt gewählten Nummern (Logbuch für die letzten Anrufe)

Löschen aller Rufnummern aus dem Logbuch

5.3.4 Halten eines Gesprächs

— Offenes Halten — Exklusives Halten

• Wird ein gehaltenes Gespräch nicht innerhalb einer bestimmten Zeit zurückgeholt, erfolgt ein Wiederanruf.
• Wird ein Amtsgespräch in Halten gelegt und innerhalb von 15 Minuten nicht zurückgeholt, wird die Verbindung automatisch getrennt.

Offenes Halten (normal)

MT

Während eines Geschäfts

Drücken Sie RÜCKFRAGE.

Drücken Sie RÜCKFRAGE erneut.

Gehaltenes Geschäft zurückholen

MT

• Bei der Nebenstelle, die das Geschäft in Halten gelegt hat

Drücken Sie die blinkende Amtsleitungstaste oder INTERVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Drücken Sie die blinkende Amtsleitungstaste.

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Nummer der haltenden Nebenstelle

Bestätigungston

Wählen Sie 51.

Wählen Sie die Nummer der haltenden Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amtsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Gespräch wird bei Ihrer Nebenstelle gehalten.

Blinkt rot: Ein Gespräch wird bei einer anderen Nebenstelle gehalten.

• Es kann jeweils entweder ein Interngespräch oder ein Amtsgespräch gehalten werden.
• Um mehrere Interngespräche gleichzeitig zu halten, verwenden Sie die Funktion "Parken eines Gesprächs".

Exklusives Halten

Nur die Nebenstelle, die das Gespräch ins Halten gelegt hat, kann es wieder zurückholen.

MT

Während eines Gesprächs

Drücken Sie RÜCKFRAGE.

Gehaltenes Gespräch zurückholen

MT

Drücken Sie die blinkende Amtsleitungstaste oder die Taste INTERNVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amtsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Gespräch wird bei Ihrer Nebenstelle gehalten.

Blinkt rot: Ein Gespräch wird bei einer anderen Nebenstelle gehalten.

• Es kann jeweils entweder ein Interngespräch oder ein Amtsgespräch gehalten werden.

5.3.5 Vermitteln eines Gesprächs

— Vermitteln eines Gesprächs zu einer Nebenstelle — Vermitteln eines Gesprächs auf Amtsleitung

Vermitteln eines Gesprächs zu einer Nebenstelle

MT

Während eines Gesprächs

Bestätigungston

Drücken Sie VERMITTELN.

Nebenstellen-Nr.

Wählen Sie die Nummer der Nebenstelle.

Informieren Sie den Teilnehmer an der Nebenstelle.

Drücken Sie BEENDEN.

Das Gespräch kann auch ohne Ankündigung übergeben werden.

Vermitteln eines Gesprächs auf Amtsleitung

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

MT

Während eines Gesprächs

Bestätigungston

Drücken Sie VERMITTELN.

Drücken Sie eine Amtsleitungstaste oder wählen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wählen Sie die Rufnummer.

Informieren Sie den Teilnehmer an der Nebenstelle.

Drucken Sie BEENDEN.

• Um das ins Halten gelegte Geschäft zurückzuholen, drücken Sie die Taste VERMITTELN, die entsprechende Amtsleistungstaste oder die Taste INTERNVERBINDUNG, bevor der angerufene Teilnehmer antwortet.
• Um nach Vermittlung auf eine Amtsleitung auf das Geschäft zurückzukehren, drücken Sie die entsprechende Amtsleitungstaste.
• Falls Sie einen Warnton hören, bedeutet dies, dass die Zielnebenstelle das umgelegte Geschäft nicht entgegengenommen hat. Nehmen Sie den Anruf entgegen.

5.3.6 Verwendung der Wahlspeicher

— Speichern von Name und Rufnummern — Eingabe von Zeichen — Anrufen mit Wahlspeicher

Sie können die Namen und/oder Rufnummern Ihrer Geschäftspartner im Wahlspeicher (Telefonbuch) ablegen.

im Telefonbuch gesucht werden, wonach die Wahl automatisch erfolgt.

Zum Wählen einer gespeicherten Nummer kann diese über den Namens- oder Nummerneintrag Es gibt vier verschiedene Arten von Speicherwahl-Funktionen, von denen eine den

Rufnummernspeicher ("Telefonbuch") des Mobilteils nutzt, während die anderen drei auf Rufnummernverzeichnisse in der TK-Anlage zugreifen.

Mobilteil-Telefonbuch:

Im Mobilteil können bis zu 100 individuelle Namen und zugehörige Rufnummern von externen Teilnehmern gespeichert werden. Alle Einträge werden in alphabetischer Reihenfolge im Speicher angeordnet.

TK-Kurzwahlverzeichnis (zentral):

Anrufe können auch unter Verwendung der zentral in der TK-Anlage gespeicherten Namen und Rufnummern (max. 500) getätigt werden.

TK-Nebenstellenverzeichnis:

Über das Mobilteil können Anrufe getätigt werden, die als Ziel den Namen im Nebenstellenverzeichnis der TK-Anlage haben.

TK-Kurzwahlverzeichnis (persönlich):

Eine weitere Möglichkeit der Kurzwahl ist die Nutzung des in der TK-Anlage verfügbaren persönlichen Kurzwahlspeichers für maximal 10 Namen und Rufnummern.

Speichern von Namen und Rufnummern

Einträge im Mobilteil-Telefonbuch und im TK-Kurzwahlverzeichnis (persönlich) können über das Mobilteil gespeichert, bearbeitet und gelöscht werden. Die folgenden fünf Displays stehen für Eingabe, Bearbeiten und Löschen von Einträgen zur Verfügung.

• Einträge im TK-Kurzwahlverzeichnis (zentral) und TK-Nebenstellenverzeichnis können nicht bearbeitet werden.
• Wird nur angezeigt, wenn das Mobilteil in einem digitalen Panasonic-Telekommunikationssystem registriert ist.

♠ Speichern eines Eintrags im Mobilteil-Telefonbuch

MT

Namen

Telefonbuch

MT-T.buchNeu

Namen eingeben = 1 / 99 Frei

Panasonic

Panasonic Rufnr. eingeben

Drücken Sie FUNKTION und BUCH.

Drücken Sie OK.

Drücken Sie OK.

Wählen Sie die

Drücken Sie OK.

Rufnummer

Panasonic 0123456789

Wählen Sie die Rufnummer*2 (maximal 32 Stellen).

Drücken Sie OK.

Drücken Sie BEENDEN.

Um zuerst eine Rufnummer und dann einen Namen zu speichern:

Rufnummer

• Wenn Sie nur eine Rufnummer speichern wollen, überspringen Sie den Schritt zur Eingabe des Namens.
• "1 Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 211.
• Es braucht keine Amtskennziffer eingegeben zu werden.

Bearbeiten eines Eintrags im Mobilteil-Telefonbuch

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 211.
• Um eine Nummer zu ändern, drücken Sie die Taste LÖSCHEN, um jeweils eine Ziffer von links aus zu löschen, und wählen Sie dann erneut.

Um den Cursor auf der Nummer zu verschieben, verwenden Sie die Tasten "#" (nach links) und "※" (nach rechts).

Speichern/Bearbeiten von Einträgen im TK-Kurzwahlverzeichnis (persönlich)

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 211.
• Um eine Nummer zu ändern, drücken Sie die Taste LÖSCHEN, um jeweils eine Ziffer von links aus zu löschen, und wählen Sie dann erneut. Um den Cursor auf der Nummer zu verschieben, verwenden Sie die Tasten "#" (nach links) und "×" (nach rechts).

Löschen von Einträgen aus dem Mobilteil-Telefonbuch/TK

Anrufen mit Wahlspeicher

Zum Anrufen unter Verwendung des Wahlspeichers stehen die folgenden vier Displays zur Verfügung.

Display-Reihenfolge für das Wählen mit Wahlspeicher

• Diese Displays werden nicht angezeigt, wenn das Mobilteil in einem digitalen Telekommunikationssystem eines anderen Herstellers als Panasonic registriert ist oder sich außerhalb der Funkreichweite befindet. In einem solchen Fall erscheint der Eintrag nach Drücken der Taste BUCH.
• Ein Anruf kann an eine im Wahlspeicher abgelegte Rufnummer vermittelt werden. Dazu drücken Sie während eines Gesprächs die Taste VERMITTELN und wählen das gewünschte Ziel dann durch Aufsuchen des entsprechenden Eintrags im Wahlspeicher.

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 211.
• Sie können die Wahlregister sperren, um zu verhindern, dass andere Personen ihre Verzeichnisanzeige einsehen. Bei aktivierter Wahlspeichersperre wird

"Verzeichnissperre" wird im Display angezeigt, wenn die Taste BUCH gedrückt wird.

Wunschgemäße Einrichtung Ihres Mobilteils

• Mobilteil-Programmierung – Ändern der Grundeinstellungen

– Steuerung der Wahlspeichersperre

Sperren und Freigeben der Wahlspeicher

Eingabe von Zeichen

Zur Eingabe von Buchstaben und anderen alphanumerischen Zeichen für Namen und Nachrichten gehen Sie wie nachstehend erläutert vor. Die Umsetzungstabellen auf dieser und der nächsten Seite zeigen die Zeichen, die für jede Taste zur Verfügung stehen. Zur Eingabe von Buchstaben drücken Sie die entsprechende alphanumerische Taste. Beispiel: Taste "2" kann zur Eingabe von A, a, B, b, C und c verwendet werden.

• Um jeweils ein Zeichen von links aus zu löschen, drücken Sie die Taste LÖSCHEN.
• Um den Cursor zu verschieben, verwenden Sie die Tasten "#" (nach links) und "*" (nach rechts).

Umsetzungstabelle 1

Tasten	Anzeigefolge beim Drücken der Taste
1	ÄäÖöÜü 1
2	A a B b C c 2
3	D d E e F f 3
4	G g H h I i 4
5	J j K k L l 5
6	M m N n O o 6
7	P p Q q R r S s 7
8	T t U u V v 8
9	W w X x Y y Z z 9
0	(Leerstelle) . : / - ( ) 0
×	Bewegt den Cursor nach links.
#	Bewegt den Cursor nach rechts.

Eingabe des Namens "Ann"

A	n					n
ABC2	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6

5.3.7 Parallelbetrieb des Mobilteils mit dem drahtgebundenen Telefon (SUPER TWIN-Port [S-TWIN])

Das Mobilteil kann parallel mit einem drahtgebundenen Panasonic-Systemtelefon oder einem Standardtelefon an Ihrer Nebenstelle betrieben werden. Im S-TWIN-Modus werden die am drahtgebundenen Telefon ankommenden Anrufe gleichzeitig an das zugeordnete Mobilteil geleitet, während die am Mobilteil ankommenden Anrufe nicht an das drahtgebundene Telefon geleitet werden. Solange eines der beiden Telefone in Betrieb ist, können Sie keinen Anruf vom anderen Telefon tätigen. Die Funktion "Rufweiterleitung - Sofort" des drahtgebundenen Telefons kann auch über das zugeordnete Mobilteil eingeschaltet werden, so dass alle für das drahtgebundene Telefon ankommenden Anrufe an das gewünschte Ziel weitergeleitet werden.

Einschalten

Ausschalten

Überprüfen der Nebenstellennummer des zugeordneten Telefons

Einsetzen der Funktion "Rufweiterleitung - Sofort" für das drahtgebundene Telefon

Ausschalten der Funktion "Rufweiterleitung - Sofort" für das drahtgebundene Telefon

• Der Logbuchspeicher für abgehende Anrufe kann sowohl vom Mobilteil als auch vom zugeordneten Telefon genutzt werden.
• Nicht alle drahtgebundenen Telefone sind u.U. zur Nutzung dieser Funktion berechtigt.

5.3.8 Sperren der Tastatur

Ankommende Anrufe können entgegengenommen werden, aber es können keine Anrufe getätigt werden.

Sperren/Freigeben

5.3.9 Auswahl der Funktionstasten im Display

Die folgenden Funktionstasten können bei Display-Operationen aktiviert werden:

PAUSE

RUFWEITERLEITUNG/ANRUFSCHUTZ (RWL/ARS)

NACHRICHT

KONFERENZ

MFV

Display-Reihenfolge von "Funktionstasten"

Ausschalten der Funktion "Anrufschutz"

• Diese Tasten können auch über Tastenkombinationen aktiviert werden. Einzelheiten zur Beschreibung der Funktionstasten und den Tastenkombinationen finden Sie unter "Beschreibung der Funktionstasten" im Abschnitt "Vor Inbetriebnahme des DECT-Mobilteils".

5.3.10 Sonstige Bedienungsvorgänge

Die meisten Funktionen von drahtgebundenen Telefonen werden auch von einem System unterstützt, das DECT-Mobilteile (MT) umfasst. Einzelheiten zu den verschiedenen Funktionen finden Sie in den entsprechenden Abschnitten von Kapitel 2 "Bedienung".

Gewünsche Funktion	Bedienungsvorgang
Anrufen
Abfrageplatz anrufen	Freier Abfrageplatz Abfrageplatz 1 Abfrageplatz 2
Speichergestützte Wahl Wahlen auf einen Tastendruck (Zielwahl)	F1-F3 (Zielwahi)
Verwendung der in ihrer Nebenstelle gespeicherten Rufnummern (persönliche Kurzwahl)	Speichern einer Rufnummer Kurzwahl-Nr. (pers.) Ruftnummer c Wahlen Kurzwahl-Nr. (pers.)
Verwendung der im System gespeicherten Rufnummern (zentrale Kurzwahl)	Kurzwahl-Nr. (Zentr.)
Wahlen einer vorprogrammierten Rufnummer durch Abheben des Hörsers (Direktruf nach Zeit)	Speichern einer Rufnummer Rufnummer c Einschalten/Ausschalten 1 Einschalten 0 Ausschalten Wahlen
Eingabe einer einzeln Ziffer (Sofortwahl)	Sofortwahl-Nr.
Wahlwiederholung Speichern der gewährten Nummer und erneutes Wahlen (erweiterte Wahlwiederholung)	Speichern Während Sie ein Geschäft führen, oder wenn Sie den Besetzton hören →OK (Merken) Wahlen F1-F3 (Merken)
Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt)	Einschalten Wenn Sie gewählt haben und den Beseztton hören →OK c Ausschalten →OK c Annehmen eines Rückrufs und Anrufen (Amtgesprach) →OK c Annehmen eines Rückrufs und Anrufen (Interngesprach)
Wenn der gewährte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet Herstellen einer Verbindung mit einer besetzten ISDN-Leitung (CCBS)	Einschalten Wenn Sie gewählt haben und den Signatoren horen Ansschalten
Übertrage eines Aufmierksamkeitstons (Anklopfen [aktiv])	Wenn Sie gewählt haben und den Besetztton horen
Hinterlassen einer Nachrichtenanzeige (Anrufliste)	Hinterlassen einer Nachrichtenanzeige, wenn die gerufene Nebenstelle besetzt ist oder der Teilnehmer nicht answeret
	Einschalten/Ausschalten der Nachrichtenanzeige
	Zurückrufer
	Löschen aller Nachrichtenanlagen
Einschalten in ein bestehendes Geschäft (Aufschaften)	Wenn Sie gewählt haben und den Besetztton horen
Anrufen ohne Einschränkungen Verwendung eines Projektcodes (Projektcode, Eingabe)	Während Sie den Anrufschutzton horen
Anrufen einer Nebenstelle mit aktiviertem Anrufschutz (Durchbrechen des Anrufschutzes)	Nach Herstellen der Verbindung Gewünschte Rufnummer
Ändern des Amtswahlverfahrens (Umschalten zwischen Impuls-und Mehrfrequenzwahl)	Umschalten von Sprachruf auf Tonruf oder umgekehrt
Wechsel des Rufmodus (Internruf [Ton/Sprache])	Anrufe entgegenhalten
Entgegenheiten eines für eine andere Nebenstelle bestimmten Anrufs (Herannahlen eines Rufes)	Amsleitung gezielt
Entgegenheiten eines Anrufs über externen Lautsprecher (Amsgesprach-Entgegennahme von beliebiger Nebenstelle)	Lautsprecher-Nr.
Gewünschte Funktion	Bedienungsvorgang
Während eines Geschäfts
Halten eines Geschäfts Halten in einer Parkzone (Parken eines Geschäfts)	Einschalten ▶KL5▲2▶Parkzonen-Nr.▶c Gehaltenes Geschäft zurückholen ▶CL5▲2▶Gespeicherte Parkzonen-Nr.
Wechsel zwischen zwei Geschächen (Makeln)	Sprechen mit einem Teilnehmer, während das zweite Geschäft ins Halten gelegt ist Wenn es sich bei einem der Geschäfte um ein Amtgespräch handelt F1-F3 (AI) ▶OILER INT
Vermitteln eines Geschäfts	Zu einer Nebenstelle Nebenstellen-Nr. Auf Amsleitung F1-F3 (AI) ▶Rufnummer Amtskennziffer
Entgegenheiten eines anklopfenden Geschäfts	Aktuelles Geschäft beenden, um mit dem neuen Teilnehmer zu sprechen Während Sie den Aufmerksamkeitston hören F1-F3 (AI) ▶OILER INT ▶F1-F3 (AI) ▶OILER INT
Gesprüche zwischen drei Teilnehmern Konferenzschaltung herstellen (Konferenz)	F●GHI4▶Nr. des gewürschten Teilnehmers▶F●GHI4
Konferenz beenden	Wenn Sie zwei Intermingesprüche oder ein Intermingesprach und ein Amtgesprach führen C Wenn Sie zwei Amtgesprüche führen (unbeaufsichtigte Konferenz) F●GHI4
Speichern einer Rufnummer (Notizbuchfunktion)	Speichern Während eines Geschäfts oder im Zustand "Höher aufgelegt" ↔OK▶Rufnummer▶(Merken) Wählen ▶F1-F3 (Merken)
Gewünsche Funktion	Bedienungsvorgang
Vor Verlassen des Arbeitsplatzes
Weiterleiten ankommender Rufe (Rufweiterleitung)	Einschalten	Sofort DEF2 Nebenstellen-Nr. Bei Besetzt DEF3 Nebenstellen-Nr. Nach Zeit DEF4 Nebenstellen-Nr. Bei Besetzt und nach Zeit DEF5 Nebenstellen-Nr. Auf Amtsleitung Ams6 Amskennziffer Aufnummer Im Ziel(Follow me) Ams7 Aufsichtschaften Im ISDN [DEF9 1 RWL Bedingunglos DEF9 3 RWL Besetzt DEF9 4 RWL ARS ] Aufgrund der ursprünglichen Nebenstelle (außer im ISDN) An der Zielnebenstelle An der Zielnebenstelle Im ISDN RWL ARS [XY9 0 Alle [XY9 4 ABC 2 RWL Bedingunglos [XY9 3 DEF 0 RWL Besetzt [XY9 4 RWL ARS ] [Zielgruppen- oder Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [Ziel-Nebenstellen-Nr. ] [ZIEL-NEBENSTUUNG]
	Ausschalten
Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe)	Einschalten	Anschalten
	Ausschalten
Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung)	Einschalten	Meldungs-Nr. Parameter (falls erforderlich)
	Ausschalten
Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss)	Gewünschter Code Gleichcher Code Sperren Freigegeben	Einloggen in einer bestimmt den Gruppe Einloggen in allen Gruppen Ausloggen aus einer bestimmt den Gruppe Ausloggen aus allen Gruppen
Verlassen einer Anrufgruppe (Log-In/Log-Out)	Einloggen in einer bestimmt den Gruppe Einloggen in allen Gruppen Ausloggen aus einer bestimmt den Gruppe Ausloggen aus allen Gruppen	Einloggen in einer bestimmt den Gruppe Einloggen in allen Gruppen Ausloggen aus einer bestimmt den Gruppe Ausloggen aus allen Gruppen
Gewünsche Funktion	Bedienungsvorgang
Durchsagen übertragen/beantworten
Durchsagen	Sammeldurchsage ▶OER ▶Machen Sie die Durchsage. ▶Gruppendurchsage ▶OER ▶Machen Sie die Durchsage.
Durchsage - Extern ▶OER ▶Machen Sie die Durchsage.	Gruppendurchsage ▶OER ▶Machen Sie die Durchsage.
Vermittlung nach Durchsage an eine bestimmte Person	Über einen externen Lautsprecher und Telefon ▶OER ▶Machen Sie die Durchsage. ▶Gruppendurchsage. ▶OER ▶Machen Sie die Durchsage.
Durchsage beantworten	▶OER ▶Machen Sie die Durchsage.
Persönliche Einrichtung des Telefons
Einstellen des Alarms (Terminruf)	Einschalten ▶OER ▶Machen Sie die Durchsage.
	Ausschalten ▶OER ▶Machen Sie die Durchsage.
	Prüfen der eingestilten Zeit ▶OER ▶Machen Sie die Durchsage.
	Alarmsignal ausschalten oder beantworten ▶OER ▶Machen Sie die Durchsage.
Ablehnen akommender Anrufe Ablehnen aller Anrufe (Anrufschutz [ARS])	▶OER ▶Machen Sie die Durchsage.
	Ausschalten ▶OER ▶Machen Sie die Durchsage.
	Ablehnen direkter Amtgesprüche (Herausschalten aus der Durchwahr)	▶OER ▶Machen Sie die Durchsage.
Anklopfen ein-/ ausschalten	Einschalten/Ausschalten ▶OER ▶Machen Sie die Durchsage.

Gewünschte Funktion	Bedienungsvorgang
Persönliche Einrichtung des Telefons
Anzeige ihrer Rufnummer beim gerufen und anrufenden Teilnehmer (Rufnummerübermittlung zum angrufenen [CLIP]/anrufenden Teilnehmer [COLP])	Anzeigen einer ID-Nummer →C857 1 1 →[1 Einer Amtsleitung zugewiesene Nummer] →c →Ach2 Ihr Nebenstelle zugewiesene Nummer Anzeige einer gewünschten ID-Nummer bei einem bestimmen Anruf →C857 1 1 3 →Gewünschte ID-Nummer →d →F1-F3 (A) →Rufnummer →ODER →Amtskennziffer
Unterträcken der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhinder der Rufnummerübermittlung zum angrufenen Teilnehmer [CLIR])	Einschalten/Ausschalten →C65 F85 7 →[ABC2 Einschalten] →c →c -0 Ausschalten Ändern der Einstellung für einen bestimmten Anruf →C65 F85 7 1 →[F1-F3 (AI) →ODER →Amtskennziffer
Unterträcken der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhinder der Rufnummerübermittlung zum anrufenden Teilnehmer [COLR])	→C65 5 100 8 →[1 Einschalten] →c →c -0 Ausschalten →Sperren →c -0 Freiegeben
Verhinder des Heranolens ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranolen eines Rufes)	→C857 100 2 0 →[1 Sperren] →c →c -0 Freiegeben
Verhinder des Aufschaftens von anderen Nebenstellen (Aufschalsperre)	→C657 100 3 03 →[1 Sperren] →c →c -0 Freiegeben
Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen)	→C657 100 9 0 →c
Tag-/Nachtschaltung [Nur vorprogrammierte Nebenstelle]	Umschalten der Betriebsart über Funktionskennziffer →C657 100 8 →[0 Automatisch 1 Manuell Tag a02 Manuell Nacht] →c
Bedienung von optionalem Zubehör
Türsprechtelle/Türoffner Türsprechtstellen-Anruf	→C656 100 8 →Türsprechtstellen-Nr.

Gewünschte Funktion	Bedienungsvorgang
Bedienung von optionalem Zubehör
Türsprechstelle/Türoffner Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer (Rufweiterleitung von Türsprechstelle auf Amtsleitung)	Einschalten/Ausschalten (an der Nebenstelle, die den Türsprechstellen-Anruf empfängt) ▶ Türosprechtellen-Nr. 1006 → [Türsprechtstellen-1006] → [1 Einschalten -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] →[c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] Speichern der externen Rufnummer ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15
Türföffer betätigten	Von einer bestimmten Nebenstelle ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15	Gewünschte Rufnummer
Bei Anschluss einer vorgeschalten Hauptnebenstellenanlage Zugriff auf externe Leistungsmerkmale (Signaltastenkunft zur Amtsseite)
Bei Anschluss eines Sprachprozessorsystems Unterstützung von Voice-Mail- Systemen	Rufweiterleitung zum Voice-Mail-System einschalten ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15; ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 → [Voice-Mail VERMITTELN] Abhören gespeicherter Nachrichten ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. ▶ [Voice-Mail-Nebenstellen-Nr. → [Mitschneiden Mitschneiden)
Mitschneiden eines Gesprächs (Mitschneiden)	Aufzeichnen in ihrer Mailbox F1-F3 (Mitschneiden) Aufzeichnen in einer anderen Mailbox F1-F3 (Mitschneiden) Beenden des Mitschneidens in einer anderen Mailbox F1-F3 (Mitschneiden)
Bei Anschluss eines externen Relais	Relais einschalten ▶ Relais-Nr.▶ c
Bei Anschluss eines externen Rufsignalgebers	Anruf entgegenommen ▶ Relais-Nr.▶ c

5.4 Customising Your PS & System

5.4.1 Informationen zur Programmierung

Sie können Ihr DECT-Mobilteil (MT) mit den gewünschten Telefonfunktionen belegen.

Mobilteil-Programmierung: Sie können die Grundeinstellungen Ihren Anforderungen anpassen.

Programmierung der TK-Anlage:

Sie können den Programmiermodus (Nebenstellenprogrammierung) des drahtgebundenen Systemtelefons aktivieren und verschiedene Funktionen für Ihr Mobilteil programmieren.

Für die Programmierung stehen die folgenden drei Displays zur Verfügung.

Display-Reihenfolge von "Programmieren"

• Dieses Display dient zur Registrierung des Mobilteils und erscheint nicht, wenn die DECT-Systemsperre aktiviert ist.

5.4.2 Mobilteil-Programmierung

Zur Aktivierung des MT-Programmiermodus ist u.U. die Eingabe eines MT-Programmier-Passwords oder DECT-Systemsperre-Passwords erforderlich.

Aus Sicherheitsgründen ändert sich die Anzahl der möglichen Programmierungen je nach Password. Es gibt drei verschiedene Password-Ebenen.

Ebene 0: Ein Password ist nicht erforderlich.

Ebene 1: Ein MT-Programmier-Password ist erforderlich.

Ebene 2: Ein Systemsperre-Password ist erforderlich.

Nach Auswahl des Displays für Mobilteil-Programmierung erscheint u.U. die Aufforderung

"Password Eingabe".

Falls diese Anzeige nicht erscheint, ist kein Password erforderlich. Die nachstehende Tabelle zeigt die verschiedenen Password-Kombinationen.

Bei DECT-Systemspere-Password:	Ausgeschaltet	Ausgeschaltet	Eingeschaltet	Eingeschaltet
Bei MT-Programmier-Password:	Ausgeschaltet	Eingeschaltet	Ausgeschaltet	Eingeschaltet
Systemsperre-Password	Nicht erforderlich.	Nicht erforderlich.	Ebene 0 bis 2 möglich.	Ebene 0 bis 2 möglich.
MT-Programmier-Password	Nicht erforderlich.	Ebene 0 bis 2 möglich.	Nicht erforderlich.	Ebene 0 und 1 möglich.
Kein Password oder Ungabe eines falschen Passwords	Ebene 0 bis 2 möglich.	Ebene 0 möglich.	Ebene 0 und 1 möglich.	Ebene 0 möglich.

Eingeben des MT-Programmier-Passwords/DECT-Systemsperre-Passwords

Löschen des MT-Programmier-Passwords/DECT-Systemsperre-Passwords

Ändern der Grundeinstellungen

Display	Posten	Auswahr	Ebene
Sprache = Auto	Soll die Display-Sprache gewechselt werden? (Ausbuhl der Display-Sprache)	□ Englisch	0
		□ Deutsch
		□ Französisch
		□ Italienisch
		□ Spanisch
		□ Holländisch
		□ Automatisch (Englisch) *2
Verzeichnissper. = Aus	Sollen die Wahlspeicher gespent oder freiugegeben werden? (Steuerung der Wahlspeichersperre)	□ Sperren (Ein)	1
		□ Freigeben (Aus)
Schnellantwort = Ein	Sollen ankommende Anrufe durch einfaches Abheiten des Mobilteils vom Ladegerät beantwortet werden können? (Einstellung des Sofortbeantworts-Modus)	□ Nein (Aus)	0
		□ Ja (Ein)
Autom. Anschalt. = Aus	Sollen Anrufe beantwortet über eine Spechgarnitur werden können, ohne das Mobilteil abzuheiten? (Einstellung des automatischen Beantworts-Modus)	□ Nein (Aus)	0
		□ Alle Anrufe (AL/Int)
		□ Nur Internenprüche (Nur Intern)
Anschaltverzög. = 1.Ruf	Auswahr der Anzahl von Rufsignalen vor automatischer Beantworbung bei Verwendung einer Sprechgarnitur*3 (Auswahl der Verzögerung bei automatischer Beantwaltung)	□ Anzahl Rufsignale	0
		□ 1 Rufsignal
Basisystem = DECT-SYS Nr.1	Soll das DECT-System (1 bis 4) gewechselt werden?*4 (Auswahl des DECT-Systems)	□ DECT-System-Nr.	2
		□ AUTO (alle angeschlossenen Geräte)
		□ ihre registrierte DECT-System-Nr.
Ruheanzeige = Aus	Welches Display soll im Bereitschaftszustand erschreiben?*5 (Auswahl des Displays im Bereitschaftszustand)	□ Nebenstellen-Nr. (Nst)	0
		□ DECT-System-Nr. (DECT-SYS Nr.)
		□ DECT-System-Nr. und Nebenstellen-Nr. (SYS Nr.&Nst)
		□ Kein Display (Aus)
Dat/Zeit Anzeige = Zeit	Welche Anzeige soll im Bereitschaftszustand erschinen?*5 (Auswahl von Datum/Uhrzeit-Anzeige)	□ Datum (Dat)	0
		□ Datum und Uhrzeit (Zeit)
Speicher löschen	Die folgenden Einstellungen werden auf ihre Voreinstellungen zusückgesetzt: - Logbnuchnummern*6 - Rufsignal-Lautstärke - Empfänger-Lautstärke - MT-Programmierposten (außer: Auswahl des DECT-Systems, Abbrechen der Password-Registrarung, Eingeben des PS-Programmier-Passwords, Einstellung der DECT-Systemspere) Drücken Sie die Taste OK, wenn das links abgebildete Display erscheint. (Speicherlösung)	1
Basis löschen = DECT-SYS1	Nach Abbrechen der Mobilteil-Registrarung bei der Systemprogrammierung drücken Sie nach Erscheinen des links abgebildeten Displays die Taste OK, um dieRegistrarung erneut abzubrechen. Einzelheiten hierzu sind von Theirm Fachhändler zu erhlagen. (Abbrechen der Mobilteil-Registrarung)	2
Online Hilfe = Aus	Soll das Bedienerführungsmenu im Display erschieren?*7 (Einstellung des Bedienerführungs-Menürs)	□ Ja (Ein)	0
		□ Nein (Aus)
MT Password = Ausgeschaltet	Soll das MT-Programmier-Password verwendet werden? (Einstellung des MT-Programmier-Passwords)	□ Ja (Eingeschaltet)	1
		□ Nein (Ausgeschaltet)
DECT-SYS. Sperre = Ausgeschaltet	Soll das DECT-Systemsperre-Password verwendet werden? (Einstellung des DECT-Systemsperre-Passwords)	□ Ja (Eingeschaltet)	2
		□ Nein (Ausgeschaltet)

11 Wenn mit der Lautstärke-Regeltaste die Rufsignal-Lautstärke oder der Vibrationsmodus ausgeschaltet wurde, lautet das Mobilteil ungeachtet dieser Einstellung nicht. 2) Wenn das Mobilteil an ein digitales Panasonic-Telekommunikationssystem angeschlossen ist und die Voreinstellung "Auto" nicht verändert wurde, richtet sich die Display-Sprache nach der Systemeinstellung. 3.3 Dieser Posten wird nur angezeigt, wenn die Funktion "Einstellung des automatischen Beantwortungs-Modus" auf "AL/Int" oder "Nur Intern" eingestellt ist. 4 Dieser Posten wird nur angezeigt, wenn mehr als zwei feste Geräte angeschlossen sind. 5 Dieser Posten wird nur angezeigt, wenn das Mobilteil in einem digitalen Panasonic-

Telekommunikationssystem registriert ist und das Symbol "Y" im Display erscheint.

Die Logbuchnummern werden nur gelöscht, wenn das Mobilteil in einem digitalen Telekommunikationssystem eines anderen Herstellers als Panasonic registriert ist. 7 Im Bedienerführungs-Menü besitzen einige Tasten andere Funktionen als beim normalen Betrieb.

Buch( )=Vor

Rück

OK

Halt = Rück

E = Vor

C = Ende

5.4.3 Programmierung der TK-Anlage

Sie können den Programmiermodus (Nebenstellenprogrammierung) des drahtgebundenen Systemtelefons aktivieren und verschiedene Funktionen für Ihr Mobilteil programmieren.

Die folgenden Programmierungen sind möglich:

Grundeinstellungen

Wunschgemäße Tastenbelegung

Gebührenerfassung

Grundeinstellungen

Wunschgemäße Tastenbelegung

Die Multifunktionstasten können mit den folgenden Funktionen belegt werden.

Taste	Programmiereingabe
Amtssammel taste	*
Amtsbündeltaste	≥□ Amtsbündel-Nr. (1 bis 8)
Amtszieltaste	□-0 Amtsleitungs-Nr. (01 bis 54)
Nebenstellenzieltaste	1 Nebenstellen-Nr.
Zielwahltaste	ABC2 Gewünschte Rufnummer*1 (maximal 24 Ziffern)
Taste “Nachricht”	DEF3
Taste “Rufweiterleitung/Anrufschutz”	GHI4
Taste “Merken”	JKL5
Projekttaste	MNO6
Konferenztaste	PORS7
Taste “Log-In/Log-Out”	TUV8 △-0 Gruppen-Nr.
“Voice-Mail-Taste VERMITTELN”*2	TUV8 ABC2 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden”*2	TUV8 DEF3 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden Mailbox”*2	TUV8 GH4 Voice-Mail-Nebenstellen-Nr.
Zielwahl mit automatischem Halten	TUV8 △□ Gewünschte Nummer*1 (maximal 24 Ziffern)
Trennen	WXYZ9

• "1", "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-" (Bindestrich, KONFERENZ) können ebenfalls gespeichert werden.
• Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.
• Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0 bzw. 81 bis 88) einzugeben.
• Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor der Amtskennziffer ein.

• ² Diese Tasten dienen zur Unterstützung von Voice-Mail-Systemen.
• Zum Verlassen des Modus Nebenstellenprogrammierung drücken Sie die Taste BEENDEN.

Gebührenerfassung

[nur vorprogrammierte Nebenstelle]

• Ein Ausdrucken der Gebühreinheiten von Projektnummer 01 über Gesprächsdatenerfassung ist nicht möglich.

Abschnitt 6

Anhang

Dieses Kapitel enthält die folgenden Abschnitte: Fehlersuche, Übersicht der Funktionskennziffern, Rufnummernverzeichnis, Übersicht der Hörtöne/Rufsignale, Technische Daten und Kurzreferenz für Standardtelefon. Bitte überprüfen Sie im Störungsfall die Hinweise im Abschnitt "Fehlersuche", bevor Sie den Kundendienst in Anspruch nehmen.

6.1 Fehlersuche

6.1.1 Fehlersuche

Fehlersuche für drahtgebundene Telefone

Problem	Mögliche Ursachen und Abhilfemaßnahmen
Das Telefon faktioniert nicht einwandfrei.	Fehlerhafte Verdraught Überprüfen Sie die Verdraught. Das System faktioniert nicht einwandfrei. Führten Sie einen System-Neustart aus (1.4.1 Paralleler Anschluss eines zweiten Telefons)
Das Telefon kann nicht benutzterwerden.	Das Telefon ist gesperrt. Hebben Sie die Sperre auf (2.5.4 Sperren Ihrches Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen) Das Telefon ist an einen TWIN-Port angeschlossen. Systemprogrammierung ist erforderlich.itte wenden Sie sich an ihren Fachhändler.
Manche Funktionen arbeiten nicht.	Bestimmte Funktionen sind u.U. vom System-Manager eingeschränkt worden. Bitte konsultieren ihren System-Manager. Die Funktionskennziffern sind geändert worden. Ermittelt in Sie die neuen Nummern, bevor Sie auf die betreffenden Funktionen zugreifen.
Trotz korrekter Befolgung der Anweisungen des Handbuchs werden bei Verwendung eines Systemtelefons keine Funktionenausgeführt.	Die Internleitung wurde nicht belegt. Die beim Abheben des Hörers belegte Leitung wurde über Nebenstellenprogrammierung geändert (4.1.2 Grundeinstellungen) In thisem Handbuch bedeutet "Abheben des Hörers", dass eine Internleitung belegt wird. Wenn die Einstellung geändert wurde, drücken Sie nach Abheben des Hörers die Taste INTERNVERBINDUNG und folgen dann den jeweiligen Anweisungen.
Ein parallel angeschlossenes Standardtelefon lauter nicht.	Dies ist die Standardeinstellung. Schalten Sie das Rufsignal ein (2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf))
Das Telefon faktioniert nicht mit den über Nebenstellenprogrammierung vorgenommen oder mit anderen Einstellungen (Zielwahl, Rufweiterleitungsziel usw.)	Die Nebenstellenleitung wurde geändert. Die Einstellungen des vorigen Benutzers wurden nicht gelöscht.Löschen Sie die alten Einstellungen und behmen Sie dann eine wunschgemäße Programmierung vor (13)2.7.13 Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen), 4.1.2 Grundeinstellungen, 4.1.3 Belegung der variablen Funktionstasten)
Das Systemtelefon besitzt keine Taste FUNKTION.	Einige Modèle sind nicht mit einer Taste FUNKTION ausgestattet.Belegen Sie eine variable Funktionstaste mit der gewünschten Funktion (13 4.1.3 Belegung der variablen Funktionstaten)Gehen Sie anstelle einer Betätigung der Taste FUNKTION die erforderliche Funktionskennziffer ein (13 2.1.1 Vor der Inbetriebnahme)
Es können keine externen Anrufe getägt werden.	Das Telefon ist gesperrt.Heben Sie die Sperre auf (13 2.5.4 Sperren Ihrches Telefon gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen)Die Wahlkontrolle ist aktiviert.Bitte konsultieren ihren System-Manager oder Fachhändler.Die Eingabe eines Projektkodes ist erforderlich (13 2.2.5 Anrufen ohne Einschränkungen, 4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle)]Eine zweite Nebenstellenanlage ist an Ihr System angeschlossen.Die Eingabe einer Funktionskennziffer für Zugang zur vorgeschalteten Hauptnebenstellenanlage ist erfolderlich(13 2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage)Innerhalb von 10 Sekunden nach Abheben des Hörers wurde keine Nummer gewählt.Legen Sie den Hörer auf, haben Sieihn wieder ab und wahren Sie dann die Nummer.
Ein negativer Quittungston wird:NOhört, oder die Meldung "Nicht berechtigt" erscheint im Display.	Das Telefon ist gespeppt. →Heben Sie die Sperre auf (2.5.4 Spuren Ihrches Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen) Die Wahlkontrolle ist aktiviert. →Bitte konsultieren ihren System-Manager oder Fachhändler. Die Eingabe eines Projektkodes ist erforderlich (2.2.5 Anrufen ohne Einschränkungen, 4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle])
Es können keine externen Anrufe unter Verwendung der Zielwahltaste oder der Funktion "Kurzwahl" getätigter werden.	Die Rufnummer wurde ohne Amtskennziffer gespeichert. →Für Amtsgesprüche ist eine Amtskennziffer erforderlich (2.2.1 Grundverfahren, 2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235, 4.1.3 Belegung der variablen Funktionstaten)
Ich kann mir die Funktionskennziffern nicht merken.	Bitten Sie ihren Fachhändler, die Funktionskennziffern zu ändern, um die Bedienung zu erleichtern. →Belegen Sie die Zielwahltasten mit den gewünschten Funktionskennziffern (4.1.3 Belegung der variablen Funktionstaten)
Die Wahrwiederholung funktioniert nicht.	Die gespeicherte Rufnummer umfasste mehr als 24 Stellen oder war eine Nebenstellennummer (2.2.3 Wahlwiederholung)
Meine Rufnummer soll nicht zum anrufenden oder gerufenen Teilnehmer übermittelt werden.	(2.7.6 Unterträgen der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhinder der Rufnummernübermittlung zum angerufen Teilnehmer [CLIR]), 2.7.7 Unterträgen der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhinder der Rufnummernübermittlung zum anrufenden Teilnehmer [COLR]))
Meine Rufnummer soll zum anrufenden oder gerufenen Teilnehmer übermittelt werden.	(2.7.5 Anzeige ihrer Rufnummer beim gerufen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufenen [CLIP]/anrufenden Teilnehmer [COLP]))
Ich kann keinen Aufmerksamkeitstonzur gerufen Nebenstelleübertragen.	Die Funktion "Gesprach in Wartestellung" ist bei der anderen Nebenstelle nicht einschaltet (E 2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet, 2.4.4 Entgegenheiten eines anklopfenden Geschäfts, 2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitstón / Direktansprüche / Diskrete Direktansprüche))Bei der anderen Nebenstelle ist die Funktion"Datenschutz" eingeschaltet.Bitte konsultieren Sie ihren Fachhändler.
Ich habe den Sperrcode bzw. dasPassword für Vorabfrage vergessen.	Bitte wenden Sie sich an den Abfrageplatz oder ihren System-Manager (E 3.1.2 Ändern der Einstellungen)
Die Hintergrundmusik hat sichplötzlich eingeschaltet.	Schalten Sie die Hintergrundmusik aus(E 2.7.10 Einschalten der Hintergrundmusik,3.2.3 Einschalten der externen Hintergrundmusik)
Eine gespeicherte Privatnummer sollnicht in了我的um Display angezeigtwerden.	Schalten Sie die Anzeige der Rufnummer aus(E 2.9.4 Verwendung eines Systemtelefons vom TypKX-T7531, KX-T7533, KX-T7536 oder KX-T7235,4.1.3 Belegung der variablen Funktionstasten)
Eine im Handbuch angegebeneMeldung erscheidt nicht im Display.	Das verwendete Telefon ist kein Panasonic-Systemtelefon.Die in dieser Handbuch gezeichneten Meldungenbeziehen sich ausschließlich auf Panasonic-Systemtelefon (z.B. KX-T7536)(E 2.1.1 Vor derInbetriebnahme)
Ich möchte meineneNebenstellennummer und Anschluss-Nummer ermitteln.Das angezeigte Datum und die Uhrzeit sind nicht korrekt.	(4.2.1 Informationen zur Programmierung)Stellen Sie Datum und Uhrzeit überSystemprogrammierung ein (4.2.2 Einstellen vonDatum und Uhrzeit (000))
Die Displayanzeige ist gestört.	Die Lithiumbatterie für Speichersicherung mussausgewechselt werden.Bitte wenden Sie sich dazu an ihren Fachhändler.
Ich möchte Unterschiedliche Ruftöneverwenden.	(4.1.2 Grundeinstillungen, 4.1.3 Belegung dervariablen Funktionstasten)
Ein Warnton wird vom Telefonabgegeben.	Der Hörer ist bei freiier Leitung länger Zeit über im abgehoben Zustand geblieben.Legen Sie den Hörer auf.
Das Leuchtelement der TasteNACHRICHT leuchtet.	Eine andere Nebenstelle hat eine Nachrichtenanzeige fürSie hinterlassen, während Sie ein Geschäft führten oderabwesend waren.
Die Anzeige "S.- Datenfehler 1"erscheint am Systemtelefon vonAbfrageplatz 1.	Es liegen falsche Systemdaten mit Backup-RAM für dasMaster-System vor.Bitte konsultieren Sie ihren Fachhändler.
Die Anzeige "S.-Datenfehler 2" erscheint am Systemtelefon von Abfrageplatz 1.	Es liegen falsche Systemdaten mit Backup-RAM für das Slave-System vor. →Bitte konsultieren Sie ihren Fachhändler.
Die Anzeige "Drucker prüfen" erscheint am Systemtelefon von Abfrageplatz 1.	Das Papier im Drucker ist verbraucht, oder es liegt eine Störung des Druckers vor. →Bitte konsultieren Sie ihren System-Manager oder Fachhändler.
Die Anzeige "Sys.-Link-Fehler" erscheint am Systemtelefon von Abfrageplatz 1.	Eine Unterbrechung der Systemverbindung liegt vor. →Bitte konsultieren Sie ihren Fachhändler.
Ein Stromausfall ist aufgetreten.	Bei Stromausfall... Die TK-Anlage und alle angeschlossenen Panasonic-Systemtelefone stellen den Betrieb ein. Internrufe sind nicht möglich, und es stehen keine Systemfunktionen zur Verfügung. Nach Wiederherstellen der Stromversorgung... Das System nimmt den Betrieb automatisch wieder mit den gespeicherten Systemdaten auf. Die Speichersicherung erfolgt über eine eingebaute Lithiumbatterie. Mit Ausnahme der Funktion "Automatischer Rückruf bei Besetzt (Vormerken)" und gehaltener Verbindungen gehen keinerlei Speicherdaten verloren.

Fehlersuche für DECT-Mobilteil (MT)

Problem	Mögliche Ursachen und Abhilfemaßnahmen
Das Mobilteil kann nicht verwendet werden.	• Der Akku ist entladen. → Laden Sie den Akku vollständig auf. (5.2.1 Vor Inbetriebnahme des DECT-Mobilteils) • Das Mobilteil wurde gelöscht oder noch nicht registriert. →itte wenden Sie sich an ihren Fachhändler.
Das Mobilteil funktioniert nicht.	• Der Ein/Aus-Schalter ist ausgeschaltet. → Schalten Sie den Schalter ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobilteils)
Das Mobilteil lautet nicht	Die Rufsignal-Lautstärke ist auf "AUS" oder "VIBRATION" eingestellt. → Stellen Sie die Lautstärke mit der Lautstärke-Regeltaste ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobileils) Das Mobilteil befindet sich außerhalb der Funkreichweite, oder die Basisstation ist besetzt. → Gehen Sie;naher an die Basisstation heran bzw. versuchen Sie es etwas später erneut. Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Wahlen ist nicht möglich.	Die gewährte Rufnummer unterliegt der Wahlkontrolle. → Bette wenden Sie sich an ihren Fachhändler. Die Tastaturspere ist aktiviert. → Halten Sie die Taste Funktion ca. 2 Sekunden lang gedrückt. (5.3.8 Sperren der Tastatur) Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Statisches Rauschen, Ton verschwindet kurzdeitig, Übersprechen durch andere Elektrogeräte.	Betreiben Sie Mobilteil und Basisstation in größere Abstand von störenden Elektrogeräten. → Gehen Sie;naher an die Basisstation heran.
Die Anzeige "BS Besetz" erscheint im Display.	Die Basisstation ist besetzt. → Versuchen Sie es etwas später erneut.
Die Anzeige "Fehler" erscheint im Display.	Bitte wenden Sie sich an ihren Fachhändler.
Die Anzeige "MT n. erreichbar" erscheint im Display.	Der Ein/Aus-Schalter ist ausgeschaltet. → Schalten Sie den Schalter ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobileils) Das Mobilteil befindet sich außerhalb der Funkreichweite. → Gehen Sie;naher an die Basisstation heran. Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Die Anzeige "Registrieren" erscheint im Display.	Das Mobilteil ist nicht im System registriert. → Bette wenden Sie sich an ihren Fachhändler.
Die Anzeige "Kein Funksignal" erscheint im Display.	Das Mobilteil befindet sich außerhalb der Funkreichweite. → Gehen Sie;naher an die Basisstation heran.
Die Speicherung von Rufnummern und Name ist nicht möglich.	Die Eingabe überschreitet die maximale Anzahl von Stellen.Während der Programmierung darf die Eingabesequenz nicht länger als 30 Sekunden unterbrochen werden.
Nach Drücken der TastesWAHLWIEDERHOLUNG ertönt einAlarm.	Die Rufnummer ist nicht im Logbuch gespeichert.
Während eines Geschäfts blinkt dasSymbol "®, oder ein Piepton wirdalle 5 Sekunden gehört.	Der Akku ist beinh erschöpt.Laden Sie den Akku vollständig auf. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)
Trotz vollständigem Aufladen desAkkus blinkt das Symbol "®".	Reinigen Sie die Ladekontakte und wiederholen Sieden Ladevorgang.Der Akku hat das Ende seiner Lebensdauer erreichtund muss durch einen neuen ersetzt werden.
Das Mobilteil stellt beim Gebrauchplötzlich den Betrieb ein.	Schhalten Sie den Ein/Aus-Schalter einmal aus undwieder ein. Versuchen Sie es dann ernut. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)Entfernen Sie den Akku einmal, legen Sieihn erneutein und versuchen Sie es dann ernut. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)
Es erfolgt keine automatischenÜbergabe.	Sie haben sich in die Höhe einer besetzten Basisstationbegeben, oder das Mobilteil befindet sich außerhalb derFunkreichweite.Sie haben ihren Standort gewechselt, während keineVerbindung bestand (z.B. beim Hören des Besetzttons).Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor.
Trotzäre zur Basisstation ertscheintdas Symbol "Y" für hoheEmpfangsfeldstärke nicht im Display.	Normalerweise können auch bei Anzeige des Symbols"Y"Anrufe getätigt werden. In einem solchen Fall bleibtdie Verbindung zur aktuell verknüpften Basisstationbestehen, obwohl sich eine andere Basisstation ingrößerer Höhe des Mobilteils befindet.
Bei Anzeige des Symbols "Y" fürniedrige Empfangsfeldstärke ertontwährend eines Geschäfts ein Alarm.	Das HF-Signal ist schwach.Gehen Sie)naher an die Basisstation heran.

6.2 Übersicht der Funktionskennziffern

6.2.1 Übersicht der Funktionskennziffern

Die Zahlen hinter den Leistungsmerkmalen geben die werkseitig zugeordneten Funktionskennziffern an. Es gibt variable und feste Funktionskennziffern. Wenn Sie eine variable Funktionskennziffer geändert haben, tragen Sie die neu zugewiesene Nummer für spätere Bezugnahme in die Tabelle ein.

Leistungsmerkmal	Kennziffer	Neue Kennziffer	Ertorderliche zusätzliche Eingaben
Anrufen des Abfrageplatzes	9
Amtskennziffer/LCR	0
Amsleitungsbündel	8		1-8
Direktruf nach Zeit/Ausschalten/Speichern	74		1 / 0 / 2+Rufnummer+#
Kurzwahl (persönlich) Speichern von Rufnummern	6× 60		0-9 [0-9]+Rufnummer+#
Kurzwahl (zentral)	×		000-499
Wahlwiederholung der zuletzt gewährten Rufnummer	#
Automatischer Rückruf/Vormerken (intern/extern)	6	fest
Vormerken ausschalten	46
Ausschalten des CCBS-Rückrufs	713
Anklopfen	2	fest
Hinterlassen einer Nachrichtenanzeige/Ausschalten/Zurückrufen/Löschen einer empfangenen Nachrichtenanzeige	70		1+Nebenst.-Nr. / 0+Nebenst.-Nr. / 2 / 0+His Nebenst.-Nr.
Aufschaften	3	fest
Logbuchmodus, 16. Anruf überschreiben/ignorieren	54		1 / 0
Heranholen eines Rufes
- Amtsleitung	4×
- Nebenstellengruppe	40
- gezielt	41		Nebenst.-Nr.
Halten oder Zurückholen eines Rufes	50
Zurückholen von einer anderen Nebenstelle
- Amtsgesprach	53		01-24 Nebenst.-Nr.
- ilternngesprach	51
Halten in einer Parkzone oder Zurückholen eines geparkten Rufes	52		0-9
Durchsage machen oder vermitteln - alle Geräte/alle Nebenstellen/Gruppe - externe Laatsprecher	63 64		× / 00 / 01-16 1-4
Beantwerten einer Durchsage oder eines ankommenden Rufes über eingebauten Laatsprecher	44		1-4
Beantwerten einer Durchsage über Telefon	43
Anklopfen freigeben/sperren Kein Ton/Aufmerksamkeitston/Direktansprüche/ Diskrete Direktansprüche	731		0 / 1 / 2 / 3
Zugriff auf externe Leistungsmerkmale	66
Rufweiterleitung - Sofort/Bei Besetzt/Nach Zeit/Bei Besetzt und nach Zeit - auf Amsleitung - Ausschalten - Vom Ziel/Ausschalten	710 ↓	[2 / 3 / 4 / 5]+ Nebenst.-Nr. 6+Amtskennziffer+ Rufnummer+# 0 [7 / 8]+Hisre Nebenst.-Nr.	[7 / 8]+Hisre Nebenst.-Nr.
Anrufschutz - Weiterleiten zu Nebenstelle/Abfrageplatz/ Reserveziel - Ausschalten	710 ↓	1+[Nebenst.-Nr. / 0 / *) 0
Rufweiterleitung von Nebenstellengruppe	714		1+Gruppen-Nr.+ Zielgruppen- oder Nst- Nr. / 0+Gruppen-Nr.
Ablehnen direkter Amtsanrufe (Anrufschutz oder Durchwahl)/Ausschalten	56		1 / 0
Abwesenheitsmeldung Nebenstelle/Ausschalten	750		[1-9]+(parameter) / 0
Beitreten/Verlassen einer Anrufgruppe	45		[1 / 0]+[Gruppen-Nr. / ×(alle)]
Konferenzschaltung	3	fest
Anrufen mit Eingabe eines Projektcodes	49		code+[# or 99]
Vorübergehendes Umschalten auf Mehrfrequenzwahl	×#	fest
Aufschaften (Nebenstelle)	2	fest
Einstellen des Alarms (Weckruf)	76		1+Uhrzeit+ [0 (einalig) / 1 (täglich)] 0 / 2
Ausschalten/Prufen der Zeit
Rufnummernübermittlung zum angerufenen/anrufenden Teilnehmer - Übermitteln der Hauptnummer/Ihrer Nebenstelle zugewiesenen Nummer - Übermitteln einer gewünschten Nummer bei einem bestimmen Anruf	711		1 / 2 3+gewünschten Nummer+#
Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer/Übermitteln/Andern der Einstellung bei einem bestimmen Anruf	57		2 / 0 / 1
Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer/Übermitteln	58		1 / 0
Verhindern/Freigeben des Einsehens Ihres Logbuchs durch Unbefugte	59		3stelliger Sperrcode zweimal/gespeicherter Sperrcode
Sperren/Freigeben Ihres Telefons gegen Benutzung durch andere Personen	77		3stelliger Sperrcode zweimal/gespeicherter Sperrcode
Sperren/Freigeben des Heranholens ihrer Anrufe zu anderen Nebenstellen	720		1 / 0
Sperren/Freigeben von Durchsagen	721		1 / 0
Sperren/Freigeben des Aufschaltens von anderen Nebenstellen	733		1 / 0
Prüfen der Betriebsart der Tag-/Nachtschaltung	#	fest
Umschalten der Datumsanzeige	×	fest
Parallelruf für Standardtelefon Ein-Ausschalten	69		1 / 0
Wahl zwischen Tonruf und Sprachruf	×	fest
Löschen der programmierten Einstellungen	790
Anrufen der Türsprechstelle	68		1-2
Türfner betätigten - von einer bestimmten Nebenstelle - von einer beliebigen Nebenstelle während der Verbindung mit der Türsprechstelle	55 5	fest	1-2
Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer
- Einschalten/Ausschalten	716		[1 bis 2 /×(alle)]+ [1 / 0]
- Speichern der externen Rufnummer	715		[0 (Tag) / 1 (Nacht)]+ [1 bis 2 /×(alle)]+ Amtskennziffer
- Löschen der externen Rufnummer			Rufnummer+ # [0 (Tag) / 1 (Nacht)]+ [1 bis 2 /×(alle)]
Einschalten eines externen Relais	67		1-2
Einschalten/Ausschalten eines externen Rufsignalgebers	730		1-2 / 0
*1 Zuordnen der Berechtigungsklasse - primär/ sekundär	79		[1 / 3]+Nebenst.-Nr.
*1 Einstellen/Löschen des Passwords für Vorabfrage	799		3 stelliger Sperrcode zweimal/gespeicherter Sperrcode
*1 Hotelanwendungen
-Einstellen des Weckrufs für andere Nebenstellen/Ausschalten/Prufen/	7×		1+Nebenst.-Nr. + Uhrzeit+ [0 (einalig) / 1 (täglich)] / 0+Nebenst.-Nr. / 2+Nebenst.-Nr. [6 bis 9]+(parameter)
-Ausdrucken von Informationen über Hotelzimmer	750
*1 Ein-/Ausschalten der Hintergrundmusik	65
*2 Tag-/Nachtschaltung			0 / 1 / 2
- Automatische Nachtschaltung/Manuelle Tagschaltung/Manuelle Nachtschaltung	78
*1 Aufsprechen/Wiedergeben von Ansagetexten	712		[1 / 2]+Ansagetext-Nr.
*1 Ausdrucken/Löschen des System-Arbeitsreports	794		1 / 0

₁: Diese Funktion steht nur am Abfrageplatz zur Verfügung. ²: Nur Abfrageplatz und vorprogrammierte Nebenstellen.

6.3 Rufnummernverzeichnis

6.3.1 Rufnummernverzeichnis

Nebenstelle

AnschlussNr.	Nebenstellen-Nr.	Name	AnschlussNr.	Nebenstellen-Nr.	Name
01-1			01-2
02-1			02-2
03-1			03-2
04-1			04-2
05-1			05-2
06-1			06-2
07-1			07-2
08-1			08-2
09-1			09-2
10-1			10-2
11-1			11-2
12-1			12-2
13-1			13-2
14-1			14-2
15-1			15-2
16-1			16-2
17-1			17-2
18-1			18-2
19-1			19-2
20-1			20-2
21-1			21-2
22-1			22-2
23-1			23-2
24-1			24-2
25-1			25-2
26-1			26-2
27-1			27-2
28-1			28-2
29-1			29-2
30-1			30-2
31-1			31-2
32-1			32-2
33-1			33-2
34-1			34-2
35-1			35-2
36-1			36-2
37-1			37-2
38-1			38-2
39-1			39-2
40-1			40-2
41-1			41-2
42-1			42-2
43-1			43-2
44-1			44-2
45-1			45-2
46-1			46-2
47-1			47-2
48-1			48-2
49-1			49-2
50-1			50-2
51-1			51-2
52-1			52-2
53-1			53-2
54-1			54-2
55-1			55-2
56-1			56-2
57-1			57-2
58-1			58-2
59-1			59-2
60-1			60-2
61-1			61-2
62-1			62-2
63-1			63-2
64-1			64-2

Kurzwahl (zentral)

Nr.	Name	Nr.	Name	Nr.	Name
000		047		094
001		048		095
002		049		096
003		050		097
004		051		098
005		052		099
006		053		100
007		054		101
008		055		102
009		056		103
010		057		104
011		058		105
012		059		106
013		060		107
014		061		108
015		062		109
016		063		110
017		064		111
018		065		112
019		066		113
020		067		114
021		068		115
022		069		116
023		070		117
024		071		118
025		072		119
026		073		120
027		074		121
028		075		122
029		076		123
030		077		124
031		078		125
032		079		126
033		080		127
034		081		128
035		082		129
036		083		130
037		084		131
038		085		132
039		086		133
040		087		134
041		088		135
042		089		136
043		090		137
044		091		138
045		092		139
046		093		140
141		188		235
142		189		236
143		190		237
144		191		238
145		192		239
146		193		240
147		194		241
148		195		242
149		196		243
150		197		244
151		198		245
152		199		246
153		200		247
154		201		248
155		202		249
156		203		250
157		204		251
158		205		252
159		206		253
160		207		254
161		208		255
162		209		256
163		210		257
164		211		258
165		212		259
166		213		260
167		214		261
168		215		262
169		216		263
170		217		264
171		218		265
172		219		266
173		220		267
174		221		268
175		222		269
176		223		270
177		224		271
178		225		272
179		226		273
180		227		274
181		228		275
182		229		276
183		230		277
184		231		278
185		232		279
186		233		280
187		234		281
282		329		376
283		330		377
284		331		378
285		332		379
286		333		380
287		334		381
288		335		382
289		336		383
290		337		384
291		338		385
292		339		386
293		340		387
294		341		388
295		342		389
296		343		390
297		344		391
298		345		392
299		346		393
300		347		394
301		348		395
302		349		396
303		350		397
304		351		398
305		352		399
306		353		400
307		354		401
308		355		402
309		356		403
310		357		404
311		358		405
312		359		406
313		360		407
314		361		408
315		362		409
316		363		410
317		364		411
318		365		412
319		366		413
320		367		414
321		368		415
322		369		416
323		370		417
324		371		418
325		372		419
326		373		420
327		374		421
328		375		422
423		449		475
424		450		476
425		451		477
426		452		478
427		453		479
428		454		480
429		455		481
430		456		482
431		457		483
432		458		484
433		459		485
434		460		486
435		461		487
436		462		488
437		463		489
438		464		490
439		465		491
440		466		492
441		467		493
442		468		494
443		469		495
444		470		496
445		471		497
446		472		498
447		473		499
448		474

Kurzwahl (persönlich)

Name	Nr.	Name	Nr.
	0		5
	1		6
	2		7
	3		8
	4		9

Zielwahl

Name	Zielwahlnummer	Name	Zielwahlnummer
	...

6.4 Übersicht der Hörtöne/Rufsignale

6.4.1 Übersicht der Hörtöne/Rufsignale

Bei aufgelegtem Hörer

Rufsignale

Rufsignal 1

• Ankommender externer Ruf: Ein externer Anruf wird länger als für die programmierte Zeitspanne gehalten (Standardeinstellung: 60 Sek.).

Rufsignal 2

• Ankommender Internruf: Ein Internruf wird länger als für die programmierte Zeitspanne gehalten (Standardeinstellung: 60 Sek.).

Rufsignal 3

• Ankommender Anruf von Türsprechstelle: Die vorprogrammierte Alarmzeit ist erreicht.

Rufsignal 4

• Eine vorgemerkte Amtsleitung oder Nebenstelle ist frei geworden.
• Ein anrufender Teilnehmer hinterlässt eine Nachricht in Ihrer Mailbox (Vorabfrage, Privatmodus).

Bei abgehobenem Hörer

Wahltöne

Wahlton 1

Normaler Wählton

Wahlton 2

Die Standardeinstellung mindestens eines Leistungsmerkmals ist an ihrer Nebenstelle geändert worden.

Wahlton 3

• Ein Weckruf wird beantwortet.

Zum Ausschalten des Tones geben Sie einen Projektcode ein.

Wahlton 4

Eine Signalisierung eines Geschäfts in Wartestellung wurde empfangen.

Beim Wählen

Besetzt

CCBS-Ton

Der angerufene Anschluss ist besetzt. CCBS kann aktiviert werden.

Negativer Quittungston

Die Amtsleitung, die belegt werden sollte, ist nicht zugewiesen bzw. gesperrt.

• Ein falscher Projektcode wurde eingegeben.

Rückrufton

Anrufschutzton

Bei der angerufenen

Nebenstelle ist die Funktion

"Anrufschutz" eingeschaltet.

Bei aufgelegtem Hörer

Hörtöne

Hörton 1

Aufmerksamkeitston

(Standardstellung)

Hörton 2

Von außerhalb übertragener

Aufmerksamkeitston

Hörton 3

Von einer anderen

Nebenstelle übertragener

Aufmerksamkeitston

Hörton 4

Ein Anruf wird länger als für die programmierte Zeitspanne gehalten

(Standardeinstellung: 60 Sek.)

Während eines Gesprächs mit einem externen Teilnehmer

Warnton

Dieser Warnton wird jeweils 15, 10 und 5 Sekunden vor Erreichen der Zeitgrenze übertragen.

Beim Einstellen von Funktionen oder Programmieren

Bestätigungstöne

Bestätigungston 1

• Sperren/Freigeben Ihres Telefons gegen Benutzung durch andere Personen. Die neue Einstellung weicht von der über eine frühere Nebenstellenprogrammierung vorgenommenen Einstellung ab.
• Beenden der Systemprogrammierung.

Bestätigungston 2

Die Funktionseinstellung wurde gespeichert. Vor einer externen Durchsage. Die neue Einstellung ist mit der über eine frühere Nebenstellenprogrammierung vorgenommenen Einstellung identisch.

Bestätigungston 3

Vor Ausführung eines der folgenden Vorgänge:

Zurückholen eines gehaltenen Geschäfts - Heranholen eines anderen Anrufes - Machen/Beantwerten einer Durchsage - Beantwerten einer externen Durchsage

Bestätigungston 4

Aufbau oder Verlassen einer Dreierkonferenz

6.5 Technische Daten

6.5.1 Technische Daten

Allgemeine Beschreibung

Gegenstand	Beschreibung
Anlagenkapazität		Grund system	Modulare Erweiterung
	KX-TD408
	Amskanäle	0	4
	Nebenstellen	8	—
	(Nebenstellen mit Porterweiterung)
	Porterweiterung	16	—
	KX-TD816
	Amskanäle	0	8
	Nebenstellen	8	16
	(Nebenstellen mit Porterweiterung)	16	32
	KX-TD1232
	Amskanäle	0	38
	Nebenstellen	16	32
	(Nebenstellen mit Porterweiterung)	32	64
Stromversorgung	Primär	230 V Netzspannung, 50 Hz
	Sekundär	Nebenstellen-Versorgungsspannung: 30 V Schaltspannung: ±5V, ±15V
	Bei Stromausfall	Speichersicherungsdauer: 7 Jahre über eingebaute Lithiumbatterie
		Empfehlung: Unterbrechungsfreie Stromversorgung (USV)
Wahlverfahren	Externe/interne Rufnummern	Impulswahl (IWV) 10 P/s, Mehrfrequenzwahl (MFV)
	Umschalten des Amtswahlverfahrens	IWV zu MFV, MFV zu IWV
Gesprächsdaten-erfassung	Schnittstelle	V. 24 (RS-232C)
	Ausgabegerät	Drucker
	Erfasste Daten	Datum, Uhrzeit, Nebenstellennummer, Amtsleitungsummer, gewährte Rufnummer, Rufdauer, Gesprächsdauer, Projektcode, Kostenstelle, Gebühreinheit

Kennwerte

Gegenstand	Beschreibung
Maximale Anzahl von Nebenstellen pro Anschluss	2 bei Porterweiterung (TWIN-Port)
Rufsignalspannung	65 V eff. bei 32 Hz, je nach Rufsignallast
Umgebungsbedingungen	0 °C bis 40 °C, 10% bis 90% rel. Feuchte

Diese TK-Anlage erfüllt die Anforderungen der folgenden europäischen Bestimmungen:

73/23/EEC Niederspannungs-Direktive

89/336/EEC Elektromagnetische Verträglichkeit (Grundlegende EMV-Veröffentlichung)

92/31/EEC Elektromagnetische Verträglichkeit (Zusatz)

93/68/EEC CE-Symbol

Die Übereinstimmung dieses Gerätes mit den obigen Normen wird durch Kennzeichnung mit dem CE-Symbol ausgewiesen.

Hinweis zum Urheberschutz:

Das Urheberrecht an diesem Handbuch gehört Kyushu Matsushita Electric Co., Ltd. (KME).

Alle Rechte vorbehalten. Vervielfältigung dieses Handbuchs sowie Nachdruck jeder Art, auch auszugsweise, ohne vorherige schriftliche Genehmigung von KME und dem

Lizenznehmer des Unternehmens sind verboten.
