BEDIENUNGSANLEITUNG WS 2132 ADE

Wetterstation mit Lüftungsempfehlung

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie unterscheidlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE besteht eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

IM_PwWeb_WS2132_202106_V1

Inhaltsverzeichnis

Allgemeines 5
Sicherheit 6
Lieferumfang 8
Bestimmungsgemäßer Gebrauch 9
Das bietet die Funkwetterstation 9
Auf einen Blick 10
Basisstation 10
Funk-AuBensenor 12
Inbetriebnahme 13
Allgemeine Hinweise 13
Funk-AuBensenor 13
Basisstation 13
Funkempfang starten 14
Checkliste bei fehlender Datenanzeige im Display 15
Uhrzeit und Datum manuell einstellen. 16
Standort wahlen 18
Funkempfang zwischen Basisstation und Funk-Außensor 19
Funkempfang zwischen Basisstation und Zeitzeichensender 19
Basisstation aufstellen 20
AuBensenor aufstellen 20
Weitere Funksensoren nutzen 21
Über den Zeitzeichensender DCF77 22

Zeit und Datumsanzeige 23
Wetterdaten 23
Innen 23
AuBen 24
Wettervorhersage 24
Wettervorhersage und Wettertrend 24
Luftdrucktrend 25
Lüftungsempfehlung und Komfortindikator 26

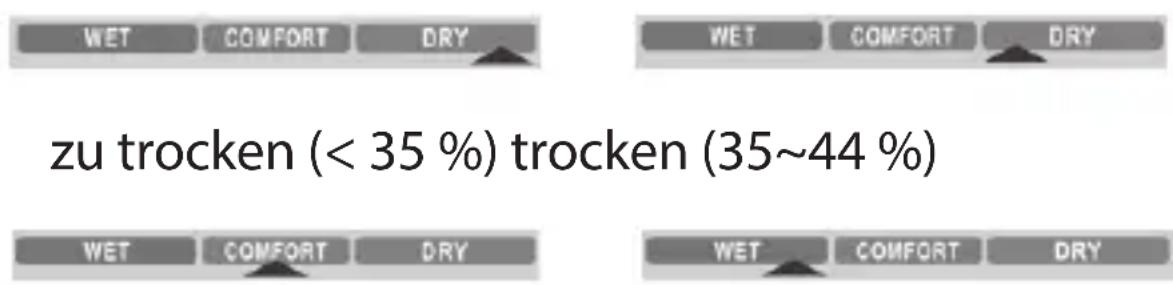

Komfortindikator 26
Lüftungsempheflung 26
Weitere Wetterdaten und Funktionen 28
Frostwarning 28
Gespeicherte Temperaturen anzeigen 29
Wecken 29
Weckfunktion ein- und ausschalten 31
Geweckt werden 31
Weckalarm beenden 31
Autostopp-Funktion 32
Weckwiederholung (SNOOZE-Funktion)............32
Sonstige Funktionen 32
Reinigen 33
Störung / Abhilfe 33
Technische Daten 36
Konformitätserklarung 37
Garantie 38
Entsorgen 38

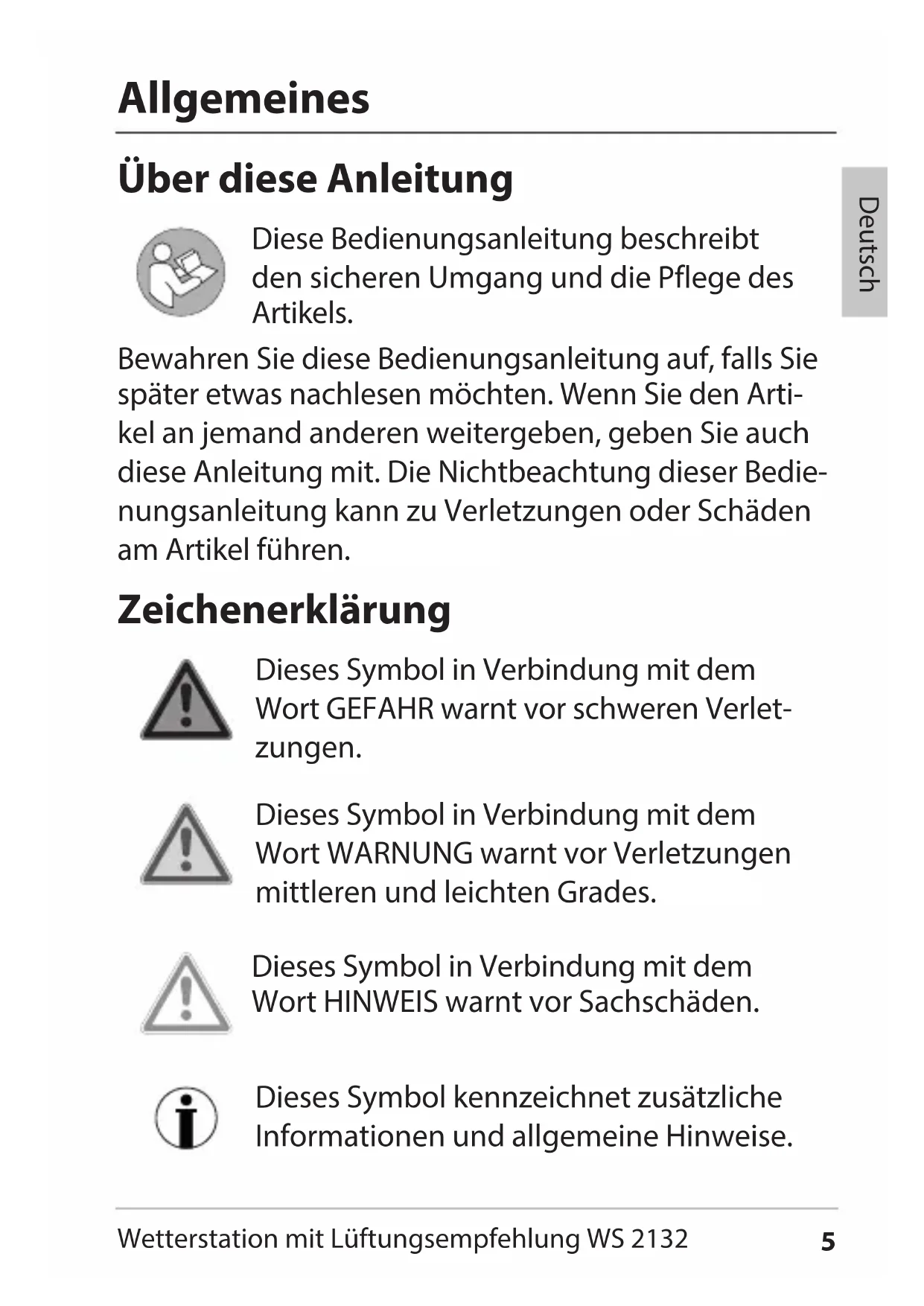

Über these Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels.

Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNING warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Sicherheit

• Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder)dürfen nicht mit dem Artikel spielen.
• Reinigung und Benutzerwartung)durfen nicht von Kindern vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.
• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Gerät und Batterien deshalb für Kleinkinder unerreichbar auf. Werde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

GEFAHR für Kinder

• Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten".
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außer dem konnen Gase entweichen!
• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spülen Sie die betroffenen Stellen(sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

VORSICHT vor Sachschäden

• Tauchen Sie den Antikel nicht in Wasser oder andere Flüssigkeiten.
  Schützen Sie den Antikel vor starken Stößen und Erschüttierungen.
• Nehmen Sie die Batterien aus dem GerätHEREAUS, wenn diese verbraucht sind oder wenn Sie das Gerät langer nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

• Achten Sie beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-).

• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander.
• Nehmen Sie keine Veränderungen an dem Anteil vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdun-gen für den Benutzer verursichen.

Lieferumfang

Wetterstation bestehend aus:

-Basisstation
-Funk-Außensor

• Batterien:

-2 x LR6/R6 (AA) für Basisstation
-2 x LR03/R3 (AAA) / 1,5 V für Funk-Außensensor

Bedienungsanleitung

Bestimmungsgemäßer Gebrauch

Die Wetterstation - bestehend aus Basisstation und Funk-Außensor - zeigt unterschiedliche Wetterdaten (Luftdruck, Temperatur etc.) aus der tatsächlichen Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhorsage.

Die Wetterstation zeigt außer dem Datum, und Uhrzeit und verfügt zusätzlich über eine Weckfunktion.

Für die gewerbliche Nutzung in der Wettervorhorsage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Das bietet die Funkwetterstation

Groβes, übersichtliches LCD-Farbdisplay
- Genaue Uhrzeit durch den Empfang des Zeitzeichensenders DCF77 (manuelle Zeiteinstellung möglich)
- Animierte Wettervorhorsage mit Trendanzeige Luftdruckanzeige und animierte Trendanzeige
- Innen- und Außentemperaturanzeige (°C und °F)
- Innen- und Außenhygrometer (20 - 95%)
- Memory-Funktion (min./max.) für Temperatur und Luftfeuchigkeit
- Komfortzonenindikator und zusätzliches Fenster-Symbol (offen/geschlossen) zeigen die aktuelle Belüftungsempfehlung auf Basis der Messwerte
- Frostalarm

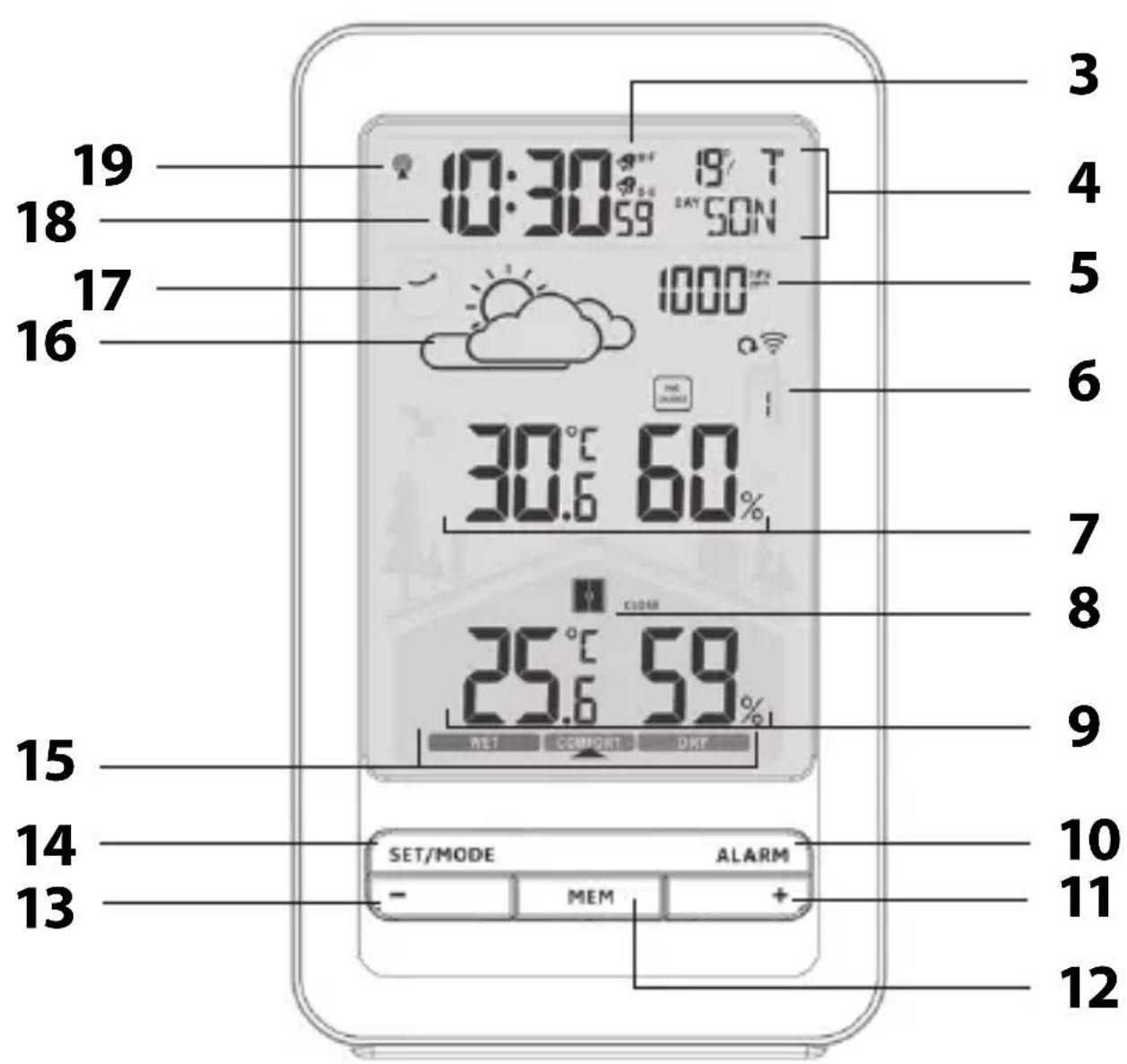

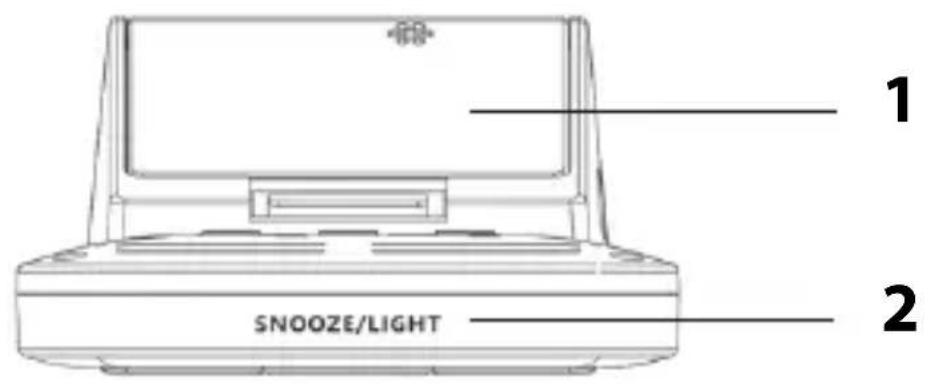

Basisstation

1 Batteriefach für 2x LR6/R6 (AA)
2 SNOOZE/LIGHT

• Weckerwiederholung
• Displaybeleuchtung

3 Anzeige der aktivierten Weckfunktionen

M-F: Weckzeit von Montag - Freitag
S-S: Weckzeit von Samstag bis Sonntag

4 Datumsanzeige
5 Luftdruckanzeige
6 Anzeige des aktuellen Übertragungskanals
7 Temperatur und Luftfeuchtigkeit (außen)
8 Luftungsempheflung
9 Temperatur und Luftfeuchtigkeit (innen)
10 Taste ALARM: Diverse Weckfunktionen
11 Taste + :

Werte einstellen
Alarm aktivieren/deaktivieren
- Funkverbindung zum Zeitzeichensender DCF77 unterbrechen/herstellen

12 Taste MEM: Gespeicherte Werte aufrufen

13 Taste - :

Werte einstellen
- Übertragungskanäle für Funkaußensor auswahlen
- Funkverbindung Funkaußensor starten

14 Taste SET/MODE:

Einstellmodus aufrufen
Gewählte Einstellung speichern

15 Komfortindikator
16 Wettervorhersage
17 Luftdrucktrend
18 Uhrzeit im 12- oder 24-Stundenformat
19 Symbol für Funkempfang zum Zeitzeichensender DCF77

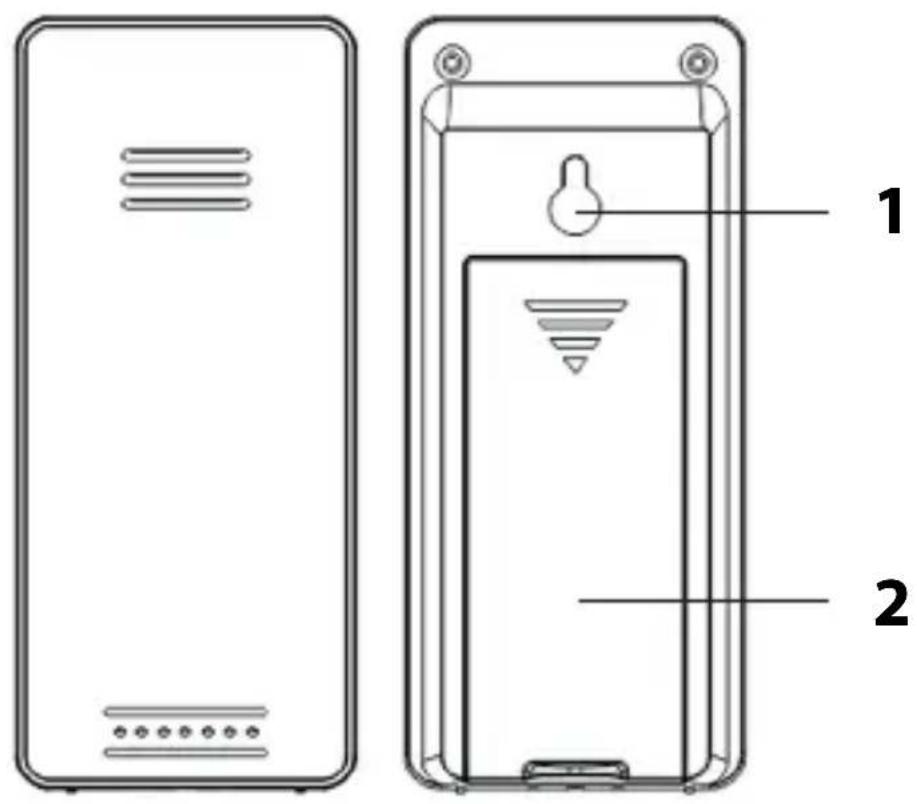

Funk-Außensor

1 Aufhänge-Öse
2 Batteriefach für 2x LR03/R3 (AAA)

Allgemeine Hinweise

• Gehen Sie in der aufgeführten Reihenfolge vor und gegen Sie zuerst die Batterien in den Funk-Außensor. Nur so kann die Wetterstation einwandfrei Funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 Vstatt 1,5 V). Das beeinflusst unter anderen die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterien statt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonderss bei niedrigen Außentemperaturen.

Funk-Außensensor

1. Batteriefach-Abdeckung auf der Rückseite des Außensensors mit etwas Kraft aufschieben.
2. Zwei Batterien des Typs LR03/R3 (AAA) so einlagen, wie auf dem Boden des Batteriefachs abgebildet. Richtige Polarität (+/-) beachten.
3. Batteriefach-Abdeckung wieder aufschieben.

Basisstation

1. Verschlusslasche des Batteriefachdeckels nach unten drücken und Fachdeckel abklappen.

2. Zwei Batterien des Typs LR06/R6 (AA) so einlagen, wie auf dem Boden des Batteriefachs abgebildet. Richtige Polarität (+/-) beachten.

3. Batteriefach wieder schlieben. Verschlusslasche muss hörbar einrasten.

4. Ca. 30 Minuten warten.
   These Zeit benötigt die Basisstation, um alle Wetterdaten zu}sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Funkempfang starten

Sobald die Basisstation mit Strom versorgt wird, werden für einen kurzen Moment sámttliche Anzeigen im Display eingebrendet. Außen dem wird das Display kurz beleucht et und drei Pieptone ertönen.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anziegt: Je mehr Funkwellen im Display angezeigt werden,esto better ist der Empfang.

• Nach kurzer Zeit werden die vom Funk-Außensensor empfangenen Wetterdaten im Display angezeigt. Diese Daten werden ab sofort mehrmals in der Minute übertragen und ständigactualisiert.
• Sobald das Signal vom Zeitzeichensender in ausreichender Stärke empfangen wurde, werden im Display die entsprechenden Daten und das Funkturm-Symbol dauerhaft angezeigt. Diese Vorgang kann einzel Minuten nauern.

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen verglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit lauft in thisem Fall (ausgehend von der Startzeit „00:00") normal weiter.

Checkliste bei fehlender Datenanzeige im Display

Keine Datenanzeige vom Zeitzeichensender

1. Prüfen, ob der Standort der Basisstation geeig-net ist, siehe „Standort wahren".

2. Empfangsvorgang nochmals manuell starten, siehe „Funkempfang manuell starten".

3. Warten, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens better.

4. Einstellungen manuell vornehmen, wenn an Ihr dem Standort der Empfang nicht möglich ist, siehe „Uhrzeit und Datum manuell einstellen".

Keine Datenanzeige vom Funk-Außensensor

1. Prüfen, ob die Batterien richtig herum einge- legt sind.

2. Prüfen, ob der Standort des Funk-Außensen-sors geeignet ist, siehe „Standort wahren".

3. Standardmäßig wird immer der Übertragungs-kanal „1" zur Datenübertragung verwendet. 1. Drücken Sie ggf. wiederholt kurz die Taste - , bis im Display angezeigt wird. 2. Taste - gedrückt halten, um den Funkemp-fang zum Außensensor manuell zu starten.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 15 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen他们在 wiederholen.

1. Taste SET/MODE gedrückt halten, bis im Display die Maßeinheit für die Temperatur blinkt (°C oder °F").
2. Mit Taste + oder - gewünschte Maß einheiten.

3. Taste SET/MODE drücken, um Einstellung zu speichern. Im Display blinkt die Maß einheit für den Luftdruck ( „hPa", „inHg" oder „mmHg" ).

4. Weiter vorgehen, wie vorstehend beschreiben.

5. oder - drücken, um Einstellung/Maßeinheit/Wert auszuwahlen.

-SET/MODE drücken, um ausgewählte Einstellung zu speichern.

1. Nacheinander noch folgende Einstellungen durchführren:

2. „ON“ oder „OFF“ für automatischen Empfang des Zeitzeichensenders (“ON” empfohlen)
   -Zeitzone (für europäisches Festland „00" wahlen)

3. „ON“ oder „OFF“ wahlen für automatische Umstellung auf Sommerzeit (= DST = Daylight Saving Time, (“ON” empfohlen)
   -24- oder 12-Stunden-Anzeige
   -Stundenzeit
   -Minutenzeit
   -Datumsformat
   -Jahr
   -Monat
   -Tag
   -Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)
   -Luftdruck
   -Wetteranzeige

4. Abschlussend SET/MODE drucken.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige lauft dennoch(PRzise weiter.

• Taste + gedrückt halten, bis das Funksignal-Symbol wieder angezeigt wird. Dadurch wird der Funktionempfang manuell gestartet.

• War der Empfang nicht erfolgreich, wird das Empfangssymbol nach einigen Minuten ausgeblendent und die Uhrzeit im Display lauft normal weiter.

• Bei erfolgreichem Empfang stellt sich die Basisstation auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wahlen

HINWEIS vor Sachschaden

• Basisstation vor Staub, Stößen, extremen Temperaturen, Feuchtigkeit und direkter Sonneneinstrahlung schützen.
• Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf aufstellen.

Funkempfang zwischen Basisstation und Funk-Außensor

• Der maximale Abstand zwischen Basisstation und Außensor darf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensor.
• Geräte wie Fernseher, Schnurlose Telefon, Computer und Leuchtstoffrähren können den Funkemempfang bereits falls stären.
• Basisstation und Außensor nicht direkt auf den Boden stellen. Dies schränkte die Reichweite ein.
• Bei niedrigen Temperatures im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

Funkempfang zwischen Basisstation und Zeitzeichensender

• Abstand zu Fernsehgeräten, Computern und Monitoren halten. Auch Basisstationen von Schnurlosen Telefonen sollenn sich nicht in unmittelbarer Höhe der Basisstation befinden.

• Während der Nachtstunden ist der Empfang meistens better. Falls die Basisstation tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden(sofort und in voller Stärke empfangen wird.

• Abhängig von ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfängt oder)sogar abwechselnd von zwei Zeitzeichen-Senden. Das ist kein Gerätefehler. In thisem Fall den Standort der Basisstation wechseln.
  Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.

• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommt, z. B. wegen Wartungsarbeiten.

Basisstation aufstellen

• Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Außensor aufstellen

GEFAHR von schweren Verletzungen

• Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!

Der Funk-AuBensenor verfügt über eine Aufhängene auf der Rückseite.

• Stellen Sie oder hangen Sie den Außensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist.

Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Weitere Funksensoren nutzen

Die Basisstation wird mit einem Funksensor ausge-liefert. Sie können sie jedoch mit bis zu drei Außen-sensoren betreiben. Für mehr Informationen oder eine kostenpflichtige Bestellung wenden Sie sichitte an [e-mail].

Die Außensensoren können sich später in verschieden Räumen oder im Freien befinden.
- Jedem Sensor muss eine eigene Nummer (= Nr. des Übertragungskanals) zugewiesen werden.
- Der zum Lieferumfang gehörende Standardsensor hat immer die Kanalnummer 1. Diese Nummer ist fest eingestellt und kann nicht verändert werden.

Vorphensweise:

1. Basisstation und neue Außensensoren dicht beieinander platzieren.
2. Batteriefach-Abdeckung auf der Rückseite der Außensensoren entfernen.
3. Mit den Schaltern bei jedem neuen Außensensor einen eigenen Kanal einstellen. Da der zum Lieferung gehörende Sensor standardmäßig Kanal 1 nutzt, also für den zweiten Sensor Kanal 2 und für den dritten Kanal 3 wahren.

4. Zwei Batterien des auf dem Boden angezeigten Batterietyps einlagen. Richtige Polarität (+/-) beachten.

5. Batteriefach-Abdeckungen wieder aufsetzen.

6. Mit der Taste - der Basisstation den entsprechenden Außensor auswahlen (1, 2 oder 3), um dessen Daten angezeigt zubekommen.

7. Falls gewünscht wiederholt Taste - drücken, bis im Display der Basisstation darüber der Außensor-Summer angezeigt wird. Dies ist das Zeichen, dass die Außensensoren-Daten automatisch nacheinander abgefragt und angezeigt werden.

8. Wenn die Kanalnummer nach Einlagen der Batterien nicht angezeigt wird, beim jeweiligen Funksensor die Taste TX drücken. Dadurch werden die Wetterdaten direkt an die Basisstation übermittelt.

Über den Zeitzeichensender DCF77

Die in der Basisstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

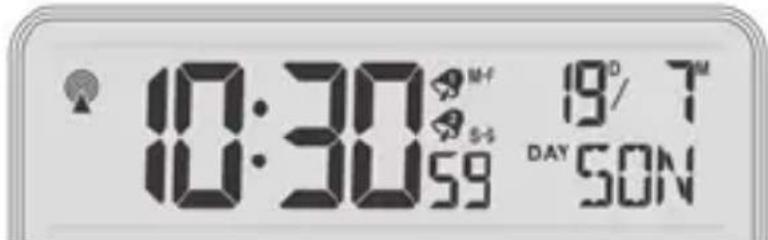

Zeit und Datumsanzeige

Im oberen Bereich werden die Uhrzeit/Weckzeit und das Datum im gewählten Format angezeigt. Außen dem zeigen Symbole an, ob eine oder beiden Weckfunktionen aktiviert sind.

Wetterdaten

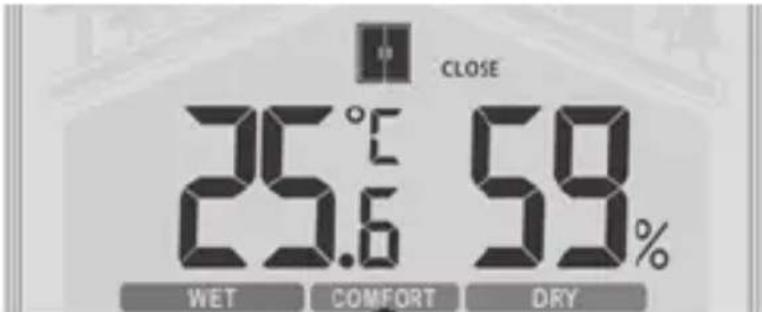

Innen

Im unteren Bereich des Displays erhalten Sie die Temperatur in der gewährten Maßeinheit sowie die Luft-feuchtigkeit für den Innenbereich angezeigt.

Weitere Informationen hierzu, siehe „Lüftungsempfehlung und Komfortindikator".

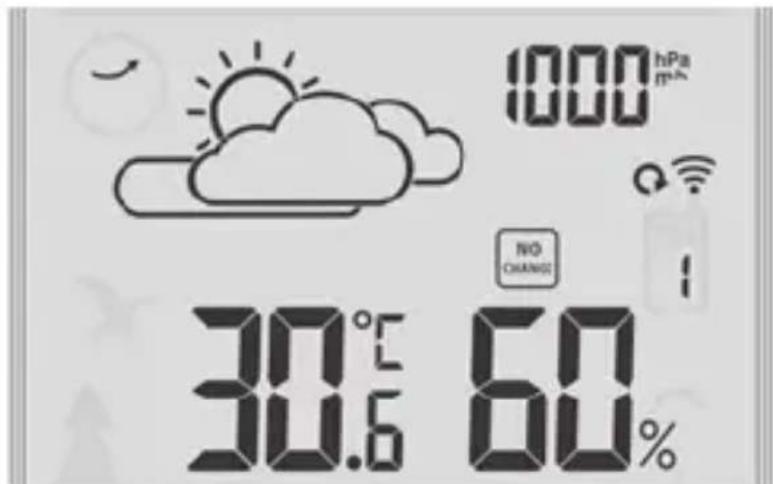

Außen

Im mittleren Bereich des Displays erhalten Sie die Temperatur in der gewählten Maß einheit sowie die Luft-feuchigkeit und den Luftdruck für den Außenbereich angezeigt.

Zusätzlich informiert Sie das Gerät über die berechnete Wetterentwicklung, siehe „Wettervorhorsage".

Wettervorsage

Wettervorhersage und Wettertrend

Nach der Inbetriebnahme konnen die Angaben zur Wettervorhorsage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu sammeln und auszuwerten. Die Wettervorhorsage ergibt sich aus den gesammelten Daten und den darauf gemessenen Luftdruckänderungen.

Die Vorhorsage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 12 bis 20 km für den Zeitraum der{nachsten 12 Stunden.

Die Genauigkeit der Wettervorhersage liegt nach 7-10 Tagen bei etwa bei 70 - 75% .

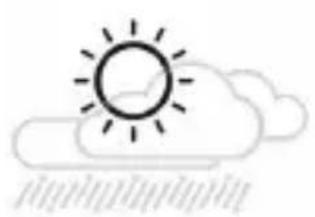

sonnigleichtbewölktbewölkt

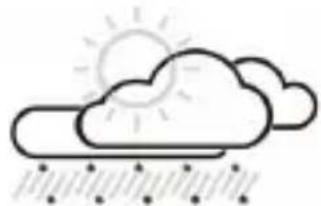

regnerisch Schneefall

Das Schneefall-Symbol wird nur angezeigt, wenn die gemessene Außentemperatur unter -4 °C liegt und der Wettertrend in Richtung Regen oder Sturm besteht. Standardmäßig werden hierfür die Wetterdaten des Außensensors mit der Kanalnummer „1" verwendet.

Luftdrucktrend

In Verbindung mit dem Luftdrucktrend sind weitere Wetterdeutungen möglich.

steigender Luftdruck

konstanter Luftdruckfallender Luftdruck

Zwei Beispiele:

• Wettervorhersage zeigt Regen an, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich.
• Wettervorhersage zeigt Regen an, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >> leichter Regen ist wahrscheinlich.

Lüftungsempfehlung und Komfortindikator

Komfortindikator

Der Komfortindikator für Innen wird anhand der Raumtemperatur und der Luftfeuchtigkeit in % berechnet.

behaglich (45~65 %) feucht (66~80 %)

zu feucht (>80%)

Lüftungsempfehlung

Durch den Vergleich der absoluten Luftfeuchtingigkeit im Innen- und Außenbereich (berechnet auf der

Grundlage von Temperatur und relativer Luftfeuchtingigkeit) wird ein Außenbereich-Indikator errechnet und in Form eines Symbols angezeigt:

MORE DRY - Luft ist zu feucht

NO CHANGE - Keine Änderung erforderlich

MORE WET - Luft ist zu trocken

Aus dem Vergleich von Außen- und Innendikator, Komfortindikator siehe vorheriger Abschnitt, berechnet das Gerä eine Lüftungsempfehlung. Diese wird in Form eines Fenstersymbols angezeigt. Wird kein Fenstersymbol angezeigt, gibt es auch keine Lüftungsempfehlung.

		Fenster offen	Fenster geschlossen
Indikator Innen	Indikator Außen	OPEN	CLOSE
COMFORT	MORE DRY NO CHANGE MORE WET	-	-
DRY	NO CHANGE	-	-
DRY	MORE WET	X	-
DRY	MORE DRY	-	X
WET --	NO CHANGE
WET	MORE WET	-	X
WET	MORE DRY	X	-

Weitere Wetterdaten und Funktionen

Frostwarning

Sobald der Außenensorine eine Temperatur zwischen -1^ und +3^ (+30^ bis +37^) misst, blinkt im Display das Frostalarm-Symbol.

Beachten Sie:

• Auch wenn der Frostalarm nicht blinkt, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte. Ein Außensor kann nur die lokale Temperatur am Aufstellungsord messen.

Das Blinken kann nicht abgeschaltet werden. Es stoppt automatisch, sobald sich die Temperatur außerhalb des genannten Bereichs befindet.

• Falls Sie mehrere Außensensoren mit der Basisstation verbunden haben: Standardmäßig wird immer der Kanal mit kleinsten verwendeten Kanalnummer für die Frostwärnung verwendent.

Gespeicherte Temperaturen anzeigen

Durch wiederholtes Drücken der Taste MEM erhalten Sie bzgl. der letzten 24 Stunden folgende Werte angezeigt:

-höchste Innen- und Außentemperatur mit Anzeige der entsprechenden Luftfeuchtigkeit
-geringste Innen- und Außentemperatur mit Anzeige der entsprechenden Luftfeuchtigkeit
-aktuelle Innen- und Außentemperatur mit Anzeige der entsprechenden Luftfeuchtigkeit

Wenn im Display „LL.L" bzw „HH.H" angezeigt wird, befindet sich die Temperatur unter bzw. oberhalb des Anzeigebereichs.

Werte weiterer Außensensoren anzeigen

Nur wenn Sie mehr als einen Außensor mit der Funkwetterstation verbunden haben:

-Während der Anzeige Taste - drücken.

Gespeicherte MAXMIN-Werte Löschen

-Während der Anzeige Taste MEM ca. 2 Sekunden gedrückt halten, bis die angezeigten MAX- und MIN-Werte gelöscht sind.

Wecken

Das Gerät bietet die Möglichkeit, zwei Weckzeiten unabhängig voneinander einzustellen:

• Eine Weckzeit für Montag bis Freitag (Display-Anzeige „M-F“) und
• eine Weckzeit für Samstag bis Sonntag (Display-Anzeige „S-S").
• Sie können auch bereits Weckzeiten kombinierten, so dass Sie dieGPCe durchgehend zur gleichen Zeit geweckt werden.

• Wenn zwischen zwei Tastendrücken mehr als ca. 15 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ohn wiederholen.
• Durch Gedrückhalten der Taste + oder - erfolgt der Vor-bzw. Rücklauf der angezeigten Werte schneller.

Beide Weckzeiten werden auf die gleiche Art und Weise eingestellt.

1. Taste ALARM gedrück halten, bis im Display „AL1“ angezeigt wird, außer dem blinkt die Weckstunde.
2. Mit der Taste + oder - gewünschte Weckstunde einstellen.
3. Taste ALARM drucken.
4. Mit der Taste + oder - gewünschte Weckminute einstellen.
5. Taste ALARM drucken.
6. Mit der Taste + oder - den gewünschten Weckzeitraum einstellen: „M-F", „S-S" oder „M-F" und „S-S".

7. Taste ALARM drucken.

8. Mit der Taste + oder - die gewünschte Zeitspanne für die Snooze-Funktion (Zeitspanne zwischen zwei Alarmen) einstellen. Wenn Sie „OFF“ wahren, ist die Snooze-Funktion ausgeschaltet.

9. Vorgehen wie beschreiben, um die gleichen Einstellungen für „AL2" vorzunehmen. Wenn keine zweite Weckzeit erwünscht, wiederholt ALARM drücken, bis wieder die normale Display-Anzeige angezeigt wird oder 1x auf SNOOZE/LIGHT drucken.

Durch wiederholtes kurzes Drücken von ALARM bestehtien Sie nacheinander die eingestellt den Weckzeiten angezeigt.

Weckfunktion ein- und ausschalten

• Wiederholt kurz + drücken, um die jeweilige Weckfunktion zu aktivieren. Display-Anzeige beachten. Im Display wird entsprechend „M-F“ oder „S-S“ oder „M-F“ und „S-S“ sowie angezeigt.
• Zum Deaktivieren einer Weckfunktion ebenfls wiederholt + drücken, bis das entsprechende Wecksymbol nicht mehr angezeigt wird.

Geweckt werden

Zur eingestellt den Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm beenden

-Beliebige Taste der Basisstation (außer SNOOZE/

LIGHT) drücken, um den Alarm zu beenden.

Nach 24 Stunden wird der Alarm erneut ausgelöst.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (SNOOZE-Funktion)

-1x SNOOZE/LIGHT drücken, wenn das Wecksignal ertont.

Das Wecksignal verstummt entsprechend der vorgenommenen Einstellung (Standardeinstellung: 5 Minuten). Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Diese Vorgang kann mehrfach wiederholt werden.

• Um den Snooze-Modus zu beenden, beliebige Taste drücken (außer SNOOZE/LIGHT) oder SNOOZE/LIGHT länger als 2 Sekunden gedrückt halten.

Sonstige Funktionen

Display beleuchten

-SNOOZE/LIGHT drücken, um die Displaybeuch-tung fur ca. 8 Sekunden einzuschalten.

Batterien wechseln

Das Batterie-Symbol zeigt an, das die eingelegten Batterien gewechselt werden sollenn.

• Wenn das Batterie-Symbol im „Hausbereich“ des Displays angezeigt wird, Batterien in der Basisstation tauschen.
• Wenn das Batterie-Symbol unter dem Symbol angezeigt wird, Batterien im Außensensor tauschen. Nummer des angezeigten Kanals beachten (nur bei Einsatz mehrerer Außensensoren).

Reinigen

-Basisstation und Außensor bei Bedarf mit einem leicht angefeuchteten Tuch abwischen.

Störung/Abhilfe

Störung Mögliche Ursache
DCF77-Signal für die Uhrzeit wird nicht empfängen.	• Gewählten Standort prüfen. • Funkempfang ggf. manuell starten. • Uhrzeit manuell ein-stehen.
Temperaturangabe des Außensensors erscheint zu hoch.	• Prüfen, ob Sensor direkter Sonnen-strahlung ausgesetzt ist.
Im Display wirdstatt gemessenen Werten „H.HH“ bzw. „LL.L“ an- gezeigt.	Die Werte liegen ober- bzw. unterhalb des Messbereichs.
Anzeige ist unleserlich, Funktion ist unklar oder Werte sind offensichtlich falsch.	Wetterstation auf den Lieferzustand zusück-setzen. 1. Batterien aus dem Auβensor und der Basisstation enthalten. 2. Einen Moment warten. 3. Vorgehen, wie bei „Inbetriebnahme“ beschreiben.
Störung|Mögliche Ursache
Basisstation empfängt keine Signale des Außen-sensors.	·Sicherstellen, dass sich keine elektrischen Störquellen in der Höhe des Funksensors oder der Basisstation befinden. ·Batterien im Außen-sensor prüfen ggf. wechseln. ·Basisstation{naher zum Außen-sensor bewegen oder umgekehrt.
Uhrzeit weicht genau um eine oder zwei Stunden ab.	·Wahrscheinlich falsche Zeitzone eingestellt. Für das europäische Festland „00“ einstehen.
Gerät hat nicht geweckt.	·Richtige Weckzeit aktiviert? ·Prüfen, ob Weck-tag und Einstellung („M-F“ bzw.„S-S“) zueinander passen.

Basisstation

Modell: Digitale Wetterstatio

WS2132

Batterien: 2x LR06/R6 (AA) / 1,5 V

Bemessungsstrom: 70 mA

Empfangsfrequency: 77,5 kHz

Messbereich

• Temperatur:

-9,9°C bis 50°C (15°F - 122°F)

relative Luftfeuchigkeit:

20% - 95%

Außensor

Modell: Digitale Wetterstation

WS2132

Batterien: 2x LR03/R03 (AAA) / 1,5 V

Bemessungsstrom: 70 mA

Sendefrequenz: 433,92 MHz

Reichweite: ca. 60 m (offenes Gelände)

Max. Sendeleistung + 10 dBm

Messbereich

• Temperatur:

-40 bis 70^ C (-40°F - 158°F)

relative Luftfeuchigkeit:

20% - 95%

relative Luftfeuchigkeit:

600 hPa/mb - 1100 hPa/mb (17,72 inHg - 32,50 inHg, 450 mmHg ~ 825 mmHg)

Inverkehrbringer:

Waagen-Schmitt GmbH
Neuer Hättigbaum 15
22143 Hamburg, Germany

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die Wetterstation WS 2132 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: www.ade-germany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Geräte eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Juni 2021
Waagen-Schmitt GmbH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.itte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmull entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden. Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden.

Dear Customer!

Waagen-Schmitt GmbH
Neuer Hättigbaum 15
22143 Hamburg, Germany

Distributor:
Waagen-Schmitt GmbH
Neuer Hottigbaum 15
22143 Hamburg, Allemagne

www.adegermany.de/doc

www.adegermany.de/doc
