BEDIENUNGSANLEITUNG WAP200 Monacor

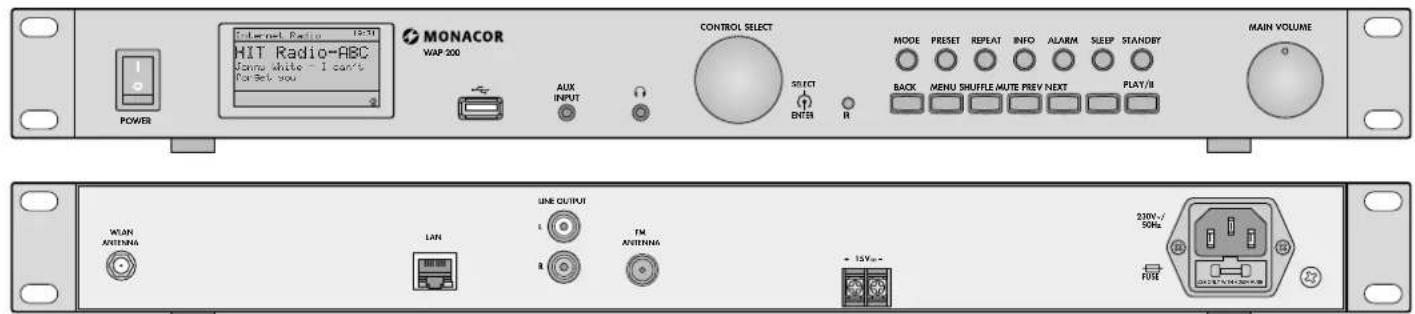

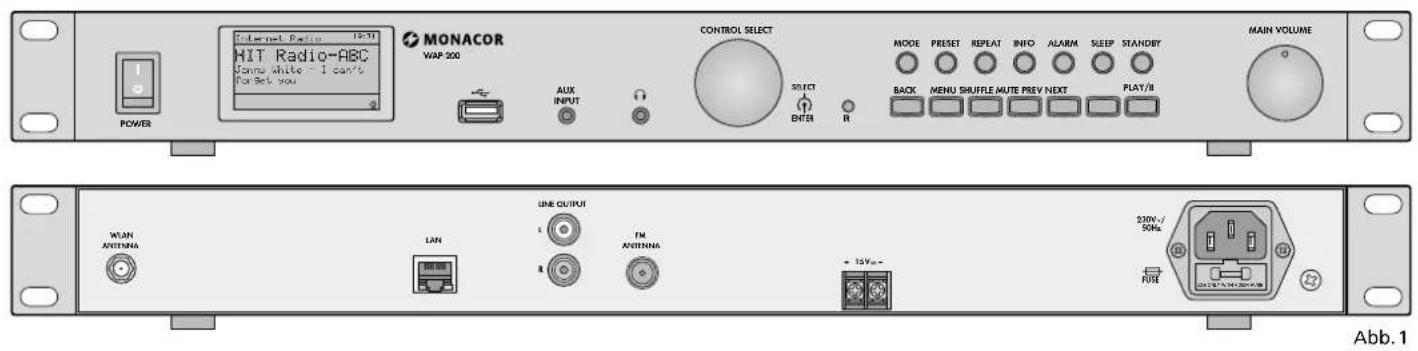

WLAN ANTENNA230V~/50Hz FUSE 15V English English Page Contents Français Français Page Table des matières Italiano Italiano Pagina Indice Español Español Página Contenidos Nederlands Nederlands Pagina Inhoud Polski Polski Strona Spis treści Deutsch Deutsch Seite Inhalt Abb. 2 Abb. 1 2 Einsatzmöglichkeiten Das WAP-200 ermöglicht über das Internet den Zugriff auf über 20 000 Radiosender welt- weit. Dabei kann gezielt nach Sendername, Genre oder Standort gesucht werden. Au- ßerdem ist der Empfang von UKW-Sendern und des „Digital-Radios“ DAB+ (Digital Audio Broadcasting) möglich. Zusätzlich können Audiodateien von einem USB-Speicher-Stick oder von Computern im lokalen Netzwerk abgespielt werden. 3 Inbetriebnahme

3.1 Gerät aufstellen und

anschließen Das Gerät lässt mit seinen Montagewinkeln in ein Rack (482 mm /19”) einsetzen. Dazu wird 1 HE benötigt (HE = Höheneinheit = 44,45 mm). Es kann aber auch als frei ste- hendes Tischgerät verwendet werden. Soll- ten dabei die Montagewinkel stören, diese einfach abschrauben. Vor dem Anschluss und vor dem Verän- dern von Anschlüssen das Internet-Radio sowie die anzuschließenden Geräte ausschalten.

1) Die Cinch-Buchsen LINE OUTPUT auf der

Rückseite mit dem Line-Signal-Eingang eines Audiogerätes (Verstärker, Aktivlaut- sprecherbox, Mischpult, etc.) verbinden.

Für den UKW- und DAB-Empfang eine ent- sprechende Antenne an die Buchse FM ANTENNA anschließen. Bei guten Emp- Internet-Radio WAP-200 Diese Anleitung richtet sich an Bediener mit Kenntnissen in der Nutzung des Internets. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein spä- teres Nachlesen auf. Inhalt 1 Sicherheitshinweise Das Gerät entspricht allen relevanten Richt- linien der EU und ist deshalb mit gekenn- zeichnet. WARNUNG Das Gerät wird mit lebens- gefährlicher Netzspannung versorgt. Nehmen Sie des- halb niemals selbst Ein- griffe am Gerät vor und stecken Sie nichts in die Lüftungsöffnungen. Es besteht die Gefahr eines elektrischen Schlags.

Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwas ser, hoher Luftfeuch- tigkeit und Hitze (zulässiger Einsatztempe- raturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße z. B. Trinkgläser, auf das Gerät.

Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen nicht ab.

Ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder

am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem

der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haf- tung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden. Soll das Gerät endgültig aus dem Betrieb genommen werden, über- geben Sie es zur umweltgerechten Entsorgung einem örtlichen Recy- clingbetrieb. 1 Sicherheitshinweise. . . . . . . . . .4 2 Einsatzmöglichkeiten . . . . . . . . . 4 3 Inbetriebnahme. . . . . . . . . . . .4

3.1 Gerät aufstellen und anschließen . . . . . 4

3.2 Fernbedienung . . . . . . . . . . . . . 5

3.2.1 Batterie auswechseln . . . . . . . . . .5

3.2.2 Funktionsübersicht . . . . . . . . . . . 5

3.3 Erstes Einschalten und

Wahl der Menüsprache . . . . . . . . . 5

3.3.1 Einstellungen mit dem Einrichtungs-

assistenten vornehmen . . . . . . . . . 6

3.4 Einstellungen manuellvornehmen . . . . . 7

3.5 Registrierte Netzwerke löschen . . . . . . 7

3.6 Gerät auf die Werkseinstellung zurücksetzen 7

4.1.1 Kostenlose Registrierung

4.4 Musikabspieler . . . . . . . . . . . . 10

4.4.1 Wiedergabe vom USB-Anschluss . . . . 10

4.4.2 Wiedergabe vom Computer . . . . . . 10

4.4.3 Funktionsübersicht . . . . . . . . . . 11

4.4.4 Playliste erstellen und abspielen . . . . 11

4.5 Wiedergabe von einem anderen Audiogerät

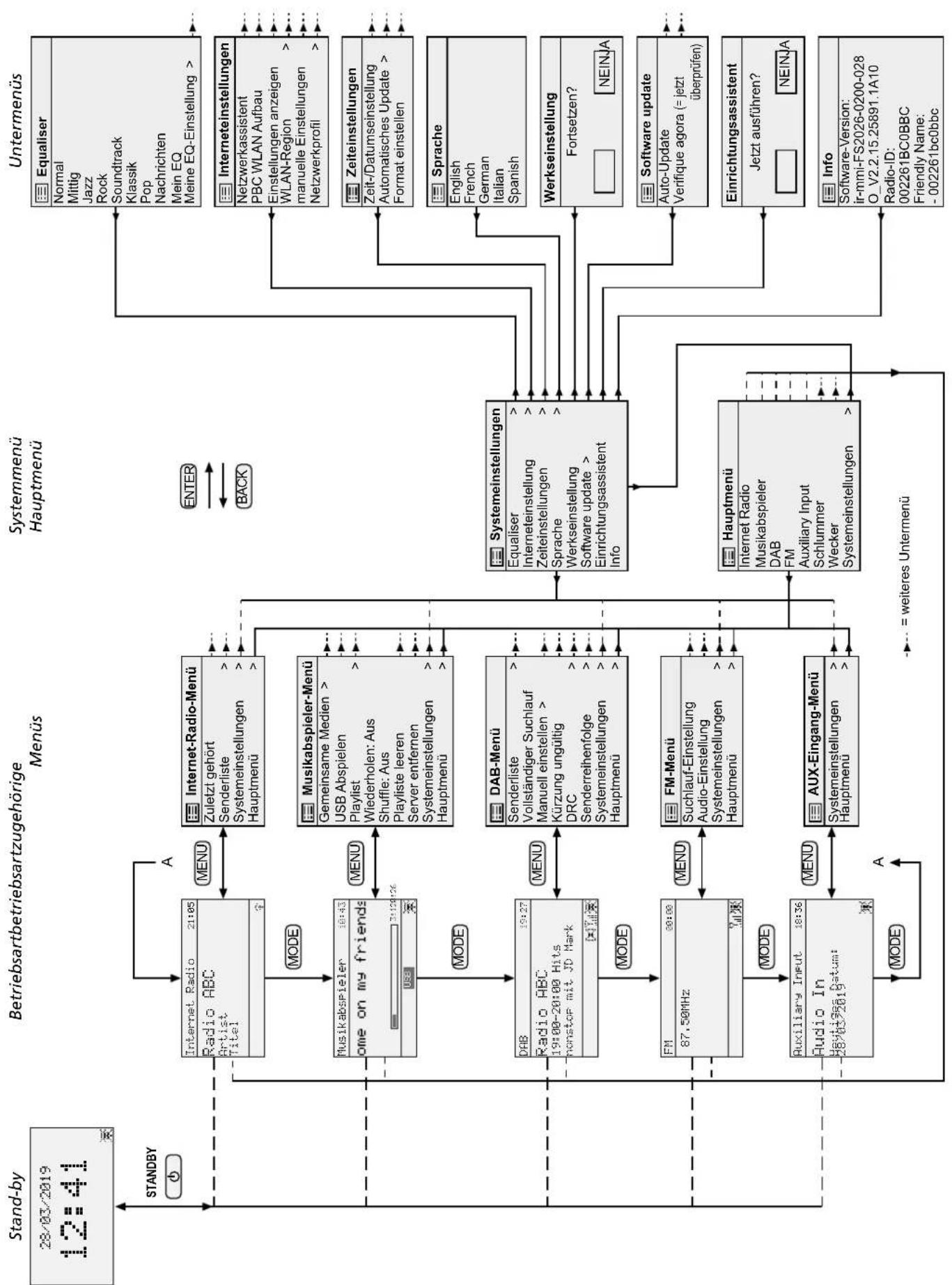

5 Technische Daten . . . . . . . . . . 12 Übersicht der Betriebsarten undderMenüstruktur . . . . . . . . . 13 Deutsch5 Deutsch fangsbedingungen kann auch die beilie- gende Drahtantenne verwendet werden.

3) Für die Verbindung zum Internet wird ein

Router benötigt. Das WAP-200 per Kabel über die Buchse LAN an den Router an- schließen. Unterstützt der Router WLAN, lässt sich alternativ eine Funkverbindung aufbauen. Dazu die beiliegende WLAN-An- tenne in die Buchse WLAN ANTENNA ste- cken und mit der Überwurfmutter fest- schrauben.

4) Für die Wiedergabe über einen Kopfhörer

diesen an die 3,5-mm-Klinkenbuchse anschießen. Der Ausgang LINE OUTPUT wird dabei abgeschaltet. VORSICHT Stellen Sie die Kopfhörer- lautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schä- digen! Das Ohr gewöhnt sich an sie und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum eine hohe Laut- stärke nach der Gewöhnung nicht weiter erhöhen.

Zur Stromversorgung die Netzbuchse 230 V~ mit dem beiliegenden Netzkabel an eine Steckdose (230 V/ 50 Hz) anschließen. Alternativ oder zur Absicherung gegen Stromausfall kann das Gerät auch mit einer Gleichspannung von 15 – 25 V über die Schraubklemmen 15 V⎓ betrieben werden.

Die Fernbedienung wird mit einer Batterie be- trieben. Ist bei Auslieferung eine Batterie ein- gesetzt, die Isolierfolie (zum Schutz vor Entla- dung) aus dem Batteriehalter herausziehen. Die Fernbedienung ist dann funktionsbereit. Beim Drücken einer Taste die Fernbedienung immer auf den Sensor IR richten (links neben den Gerätetasten). Dabei muss Sichtverbin- dung zwischen Sensor und Fernbedienung bestehen. Bei längerem Nichtgebrauch die Batterie sicherheitshalber herausnehmen, damit die Fernbedienung bei einem eventuellen Auslau- fen der Batterie nicht beschädigt wird.

3.2.1 Batterie auswechseln

1) Die Verriegelung des Batteriehalters nach

rechts drücken (1. Pfeil in Abb. 3) und den Halter herausziehen (2. Pfeil).

Abb. 3 Batteriewechsel

2) Die alte Batterie entfernen und die neue

Batterie (3-V-Knopfzelle, Typ CR 2025) mit dem Pluspol nach oben in den Halter legen. Batterien dürfen nicht in den Haus- müll geworfen werden. Geben Sie sie zur umweltgerechten Entsor- gung nur in den Sondermüll (z. B. zurück zum Händler oder zu öf- fentlichen Sammelstellen).

Den Halter zurück in die Fernbedienung schieben.

3.2.2 Funktionsübersicht

Die meisten Funktionen lassen sich mit der Fernbedienung ausführen. Da im Weiteren diese nicht immer zusätzlich beschrieben sind, finden Sie hier eine Übersicht: Taste Funktion Ausschalten auf Stand-by bei Stand-by: Einschalten 1 – 5 gespeicherte Sender 1 … 5 aufrufen SHIFT gespeicherte Sender 6 … 10 aufrufen: SHIFT drücken, dann Taste 1 … 5 PRESET bei UKW, DAB und Internet-Radio: Menü zum Speichern des Senders aufrufen: mit oder Speicherplatz wählen und mit ENTER speichern. SLEEP Schlummerzeit einstellen; Weckintervall einstellen ALARM Menü „Wecker“ aufrufen/verlassen; in Stand-by: wechselt zwischen den Weckzeiten; beim Wecken: Wecken beenden MODE Betriebsart wählen: Internet-Radio Musikabspieler DAB-Radio FM-Radio (UKW) Eingang AUX INPUT MENU Menü aufrufen; zurück (vorheriges Menü/Display)

Optionen im Menü auswählen

zurück zum vorherigen Menü/Display ohne Einstellungen zu ändern ENTER Untermenü aufrufen oder Einstellung bestätigen und zurück zum vorherigen Menü/Display INFO UKW/RDS oder DAB: weitere Informationen anzeigen Musikabspieler: weitere Titelinformationen anzeigen REPEAT Musikabspieler: Playliste wiederholt abspielen SHUFFLE Musikabspieler: Abspielen in zufälliger Reihenfolge PLAY/ STOP Musikabspieler: Pause/Abspielen fortfahren VOLUME

Lautstärke einstellen MUTE Ton aus / Ton ein I / I UKW oder DAB: Suchlauf starten (Taste gedrückt halten, bis der Suchlauf startet) Musikabspieler: vorheriger/nächster Titel

Musikabspieler: schneller Rück-/Vorlauf Abb. 4 Funktionen der Fernbedienung

3.3 Erstes Einschalten und

Wahl der Menüsprache Wichtig: Soll das Internet-Radio über Funk mit dem Router verbunden werden, während des Einrichtens alle Wi-Fi-Geräte ausschalten, außer dem Router.

Das WAP-200 mit dem Schalter POWER einschalten. Zur Begrüßung wird WELCOME ƈ ƈ ƈ angezeigt. Anschließend erscheint der Einrichtungs- assistent*: Setup wizardStart now?

YES Abb. 5 Bevor hierüber Einstellungen vorgenom- men werden, empfiehlt es sich, zuerst den Assistenten zu beenden, um die ge- wünschte Menüsprache einzustellen.

• Hinweise: 1. Sollte nach dem Betätigen des Schalters POWER das Display lediglich Datum und Uhr-zeit anzeigen, steht das Gerät auf Stand-by. Dann mit der Taste STANDBY (oder auf der Fernbedienung) das Gerät einschalten. 2. Sollte das Display Network settings Please wait Connecting. anzeigen, die Taste MENU drücken und dann mit Schritt 5 fortfahren.

Durch Drehen des Knopfs CONTROL SELECT das Feld NO anwählen und durch Drücken des Knopfs die Auswahl bestä- tigen.

3) Danach wird gefragt:

Run wizard again at next start up? Möchten Sie den Assistenten beim nächs- ten Einschalten erneut starten? Mit YES oder NO antworten. Hinweis: Der Assistent lässt sich jederzeit über das Menü „Systemeinstellungen“ aufrufen. Die Auswahl YES oder ist deshalb nicht relevant.

4) Es erscheint das Hauptmenü:

Main menuInternet radioMusic player DAB

Den Knopf CONTROL SELECT so lange drehen, bis System settings an- gewählt ist. Durch Drücken des Knopfs die Auswahl bestätigen. Das Menü für die Systemeinstellungen erscheint: System settings Equaliser > Network > Time/Date > Language > Factory resetAbb. 7

Mit dem Knopf CONTROL SELECT Language anwählen und durch Drücken des Knopfs die Auswahl bestätigen. Das Sprachenmenü erscheint:6 Deutsch Language English * FrenchGermanItalianSpanishAbb. 8 Die eingestellte Sprache ist durch den Stern * gekennzeichnet.

Die Sprache (German) mit dem Knopf CONTROL SELECT auswählen und durch Drücken bestätigen. Das Menü „System- einstellungen“ erscheint jetzt in Deutsch: Systemeinstellungen Equaliser > Interneteinstellg. >Zeiteinstellungen >SpracheWerkseinstellungAbb. 9

3.3.1 Einstellungen mit dem Einrichtungs-

assistenten vornehmen

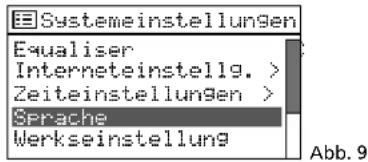

1) Im Menü „Systemeinstellungen“ (Abb. 9)

mit dem Knopf CONTROL SELECT die Zeile Einrichtungsass. anwählen und durch Drücken bestätigen. Hinweise:

1. Die Zeile Einrichtungsass. erscheint im

Menü unterhalb der Zeilen Werkseinstel- lung und Software update.

2. Das Menü „Systemeinstellungen“ kann von

jedem Modus / Menü aufgerufen werden: Die Taste MENU drücken, die Zeile Systemein- stellungen anwählen und die Auswahl be- stätigen. Einrichtungsass.Jetzt ausführen? NEIN

JA ist angewählt. Den Knopf CONTROL SELECT drücken; der Assistent startet und das Menü „Datum / Zeit“ erscheint: Datum/Zeit12/24-Stundenformat12 24*Abb. 11

3) Für die Uhrzeit ist das 24-Stundenformat

eingestellt (gekennzeichnet durch den Stern *). Wird jedoch das 12-Stundenfor- mat gewünscht, dieses durch Drehen des Knopfs CONTROL SELECT anwählen. Das eingestellte Stundenformat durch Drücken des Knopfs bestätigen. Das Menü für die automatische Zeiteinstellung erscheint: Autom. UpdateUpdate von DABUpdate von FMUpdate von NET *kein UpdateAbb. 12

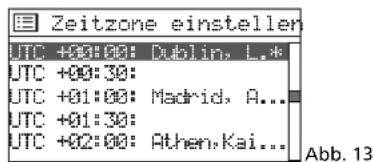

4) Die Uhrzeit und das Datum können ma-

nuell oder automatisch eingestellt werden. Die automatische Einstellung ist am ein- fachsten und meistens die genauste. Die aktuelle Einstellung ist durch den Stern * gekennzeichnet (automatische Einstellung über das Internet = Werkseinstellung). Weitere Optionen sind: Automatische Einstellung über einen DAB-Sender oder UKW-Sender (FM) oder manuelle Einstellung (kein Update). Hinweis: Eine automatische Einstellung erfolgt erst, wenn ein entsprechender Sender empfan- gen wird. Darum sollte die Einstellung gewählt werden, die der am häufigsten benutzten Be- triebsart entspricht: Hören Sie z. B. am meisten Digitalradio, wählen Sie Update von DAB oder hören Sie öfter Radio über das Internet, belassen Sie die Einstellung Update von NET. Die Einstellung mit dem Knopf CONTROL SELECT auswählen und durch Drücken bestätigen.

Abhängig von der gewählten Einstel- lungsart erscheint das nächste Menü und eventuell sind weitere Zeiteinstellungen erforderlich: Update von DAB oder FM Es sind keine weiteren Zeiteinstellungen erforderlich (auch keine Sommer- / Win- terzeitumschaltung). Fahren Sie mit dem Bedienschritt 6 fort. Das dort ge- zeigte Menü (Abb. 16) erscheint. Update von NET Es erscheint das Menü „Zeitzone ein- stellen“: Zeitzone einstellenUTC +00:00: Dublin, L.*UTC +00:30:UTC +01:00: Madrid, A...UTC +01:30:UTC +02:00: Athen,Kai... Abb. 13 Für Deutschland UTC +01:00: Madrid, Amsterdam wählen und bestätigen. Es erscheint das Menü zur Sommer- / W interzeitumstel- lung: Sommer-/WinterzeitSommer-/WinterzeitEin Aus*Abb. 14 Während der Winterzeit die Einstellung Aus belassen; für die Sommerzeit mit dem Knopf CONTROL SELECT die Ein- stellung Ein wählen. Die Einstellung durch Drücken des Knopfs bestätigen. Fahren Sie mit dem Bedienschritt 6 fort. Das dort gezeigte Menü (Abb. 16) erscheint. kein Update Es erscheint das Menü für die manuelle Zeiteinstellung: Zeit-/Datumeinst 01-01-2007 00:00 Abb. 15 Die Ziffern für den Tag blinken. Durch Drehen des Knopfs CONTROL SELECT den Tag einstellen und durch Drücken des Knopfs bestätigen. Die Ziffern für den Monat blinken. In gleicher Weise den Monat, das Jahr, die Stun- den und die Minuten einstellen. Zum Zurückspringen auf eine vorherige Ein- stellung die Taste BACK drücken.

6) Nach dem Bestätigen der letzten Zeitein-

stellung erscheint kurz die Meldung: AuswahlWLAN-Region Abb. 16 Danach erscheint eine Länderliste für die Netzwerkeinstellung: WLAN-RegionGrößter Teil Europas USA KanadaSpanienFrankreichAbb. 17

Die Zeile Größter Teil Europas ist markiert. Für Deutschland diese Auswahl durch Drücken des Knopfes CONTROL SELECT bestätigen. Das Gerät sucht nach einem Netzwerk: Interneteinst.AssistentSuchlauf/Abb. 18 Danach erscheint das Menü mit den ge- fundenen Netzwerken: SSID[Neuer Suchlauf][Kabel][Manuelle Konfig]Abb. 19 A Soll die Verbindung zum Netzwerk erst zu einem späteren Zeitpunkt aufgebaut werden (sonst fortfahren mit Punkt B, C oder D): Die Taste MENU drücken und die Frage Ass. beim nächsten Start neu ausführen? mit NEIN be- antworten. Das WAP-200 kann jetzt genutzt werden (Kap. 4 auf Seite 8, jedoch nicht als Internet-Radio. B Wird der Name Ihres Routers in diesem Menü angezeigt: Den Namen durch Drehen des Knopfs CONTROL SELECT anwählen und durch Drücken des Knopfs bestätigen. Ist der Netzwerkzugang unverschlüsselt, wird die Verbindung zum Netzwerk aufge- baut; fortfahren mit Bedienschritt 10. Ist er verschlüsselt, weiter mit Bedien- schritt 8. C Wird der Name nicht angezeigt und ist das WAP-200 über Kabel mit dem Router verbunden: Mit dem Knopf CONTROL SELECT die Zeile [Kabel] anwählen und durch Drücken bestätigen. Ist der Netzwerk- zugang unverschlüsselt, wird die Ver- bindung zum Netzwerk aufgebaut; fortfahren mit Bedienschritt 10. Ist er verschlüsselt, weiter mit Schritt 8. D Wird der Name nicht angezeigt und soll das WAP-200 über Funk mit dem Router verbunden werden:7 Deutsch

Mit dem Knopf CONTROL SELECT die Zeile [Manuelle Konfig] anwählen und durch Drücken be- stätigen.

Im folgenden Menü Drahtlos auswählen und bestätigen.

Im nächsten Menü die Zeile DHCP aktiv auswählen und bestätigen, wenn der Router au- tomatisch über DHCP (Dynamic Host Configuration Protocol) die Netzwerkeinstellungen an den WAP-200 übermittelt. Ist die DHCP-Funktion am Router de- aktiviert oder nicht vorhanden, die Zeile DHCP inaktiv auswählen, bestätigen und in den folgenden Un- termenüs die Netzwerkeinstellungen manuell vornehmen; dann weiter mit Schritt d. d) Das Menü für die Eingabe des Netz- werksnamens erscheint: SSID CANCEL BKSP

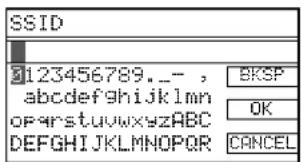

0123456789._- , abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRAbb. 20 Das erste Zeichen durch Drehen des Knopfs CONTROL SELECT auswäh- len und durch Drücken bestätigen. Alle weiteren Zeichen genauso ein- geben. Dann das Feld

anwählen (Position: zwischen den Sonderzei- chen und Ziffern) und den Knopf drücken. BKSP = letztes Zeichen löschen CANCEL = zurück zum vorherigen Menü e) Das Menü „Bestätigung“ erscheint: Bestätigung 7/9Offen >PSK >WPA >WPA2 >Abb. 21 Für neuere Router ist meistens die Ein- stellung WPA2 zu wählen (Wi-Fi Protected Access 2).

Das Menü „Kodierungsart“ er- scheint: Kodierungsart 8/9 TKIP AES Abb. 22 Für die meisten Router ist die Ein- stellung TKIP zu wählen (Temporal Key Integrity Protocol).

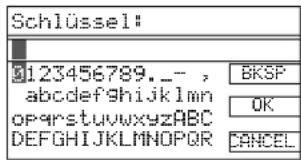

8) Ist der Netzwerkzugang verschlüsselt, er-

scheint ein Menü zur Eingabe des Pass- worts (bei einem WPS-verschlüsselten Netzwerk weiter mit Schritt 9). Schlüssel:CANCEL BKSP

0123456789._- , abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRAbb. 23 Das erste Zeichen des Passworts durch Drehen des Knopfs CONTROL SELECT auswählen und durch Drücken bestätigen. Alle weiteren Zeichen ge nauso eingeben. Die drei Felder BKSP, OK und CANCEL haben folgende Funktionen: BKSP – (backspace) letztes Zeichen löschen OK – Passwort ist komplett, Netz- werkverbindung aufbauen CANCEL – zurück zum vorherigen Menü Die Position zum Anwählen liegt zwischen den Sonderzeichen und den Ziffern. Durch Drücken des Knopfs CONTROL SELECT wird die Funktion ausgeführt.

Ist der Netzwerkzugang WPS-verschlüs- selt (Wi-Fi Protected Setup), erscheint das WPS-Menü: WPS-MenüTaste drücken >Pin >Skip WPS >Abb. 24 Am einfachsten ist der Verbindungsaufbau über die Funktion „Taste drücken“. Die Menüzeile dazu ist angewählt. Den Knopf CONTROL SELECT drücken: Es erscheint das Menü „WPS-Aufbau“. Das WAP-200 fordert auf, am Router die WPS-Taste zu drücken. Die Verbindung wird dann aufgebaut. Abschließend am WAP-200 den Knopf CONTROL SELECT drücken. 10) Nach der letzten erforderlichen Eingabe zum Netzwerk wird die Verbindung auf- gebaut, angezeigt durch verschiedene Meldungen Bitte warten … Sobald die Netzwerkverbindung aufgebaut ist, erscheint die Meldung verbunden und danach die Meldung Einrichtungsass.Einrichtungsass.abgeschlossenMit Auswahl beendenAbb. 25 Durch Drücken des Knopfs CONTROL SELECT den Einrichtungsassistenten been- den – das Hauptmenü erscheint. Wählen Sie über das Hauptmenü oder mit der Taste MODE den gewünschten Betriebsmodus aus (Kap. 4). Hinweis: Sollte der Verbindungsaufbau zum Rou- ter mit Hilfe des Assistenten fehlschlagen (Meldung Verbindung fehlgeschlagen ), zuerst das Gerät auf die Werkseinstellung zurücksetzen (Kap. 3.6) und die Einstellungen manuell vornehmen.

manuellvornehmen Alle Einstellungen können auch manuell ohne den Einrichtungsassistenten vorgenommen werden:

Die Taste MENU drücken. Unabhängig vom aufgerufenen Menü oder vom aktuellen Betriebsmodus erscheint ein Menü, in dem die Zeile Systemeinstellungen vorhanden ist.

Durch Drehen des Knopfs CONTROL SELECT die Zeile Systemeinstel- lungen anwählen und durch Drücken bestätigen. Das Menü „Systemeinstel- lungen“ (Abb. 9) erscheint, über das alle Einstellungen erfolgen können. Für eine Auswahl den Knopf drehen und zum Be- stätigen den Knopf drücken.

Zum Zurückspringen auf ein vorheriges Menü die Taste BACK drücken. Eine Übersicht der Menüstruktur finden Sie auf Seite 13.

3.5 Registrierte Netzwerke löschen

Das WAP-200 merkt sich die letzten vier Funk-Netzwerke, mit denen es verbunden war. Beim Einschalten versucht es automa- tisch eins davon zu finden und verbindet sich mit dem gefundenen. Zum Aufrufen der Liste der registrierten Netzwerke:

1) Die Taste MENU drücken.

2) Folgendes anwählen:

Systemeinstellungen Interneteinstellg. Netzwerkprofil

3) Aus der Liste die Netzwerke löschen, die

nicht mehr aktuell sind. Ein Netzwerk nach dem anderen durch Drehen des Knopfs CONTROL SELECT anwählen und durch Drücken löschen. Dadurch können Fehl

verbindungen vermieden werden.

3.6 Gerät auf die Werkseinstellung

zurücksetzen Beim Zurücksetzen auf die Werkseinstel- lung werden auch alle gespeicherten Sender gelöscht, die Verbindung zum Internet ge- trennt, die Verbindungsdaten gelöscht und die Menü sprache auf Englisch gestellt.

1) Die Taste MENU drücken.

2) Folgendes anwählen:

Systemeinstellungen Werkseinstellung

Im folgenden Menü Fortsetzen? das Zurücksetzen mit JA bestätigen.8 Deutsch 4 Bedienung

1) Die Taste MODE (am Gerät oder auf der

Fernbedienung) so oft drücken, bis die ge- wünschte Betriebsart im Display an gezeigt wird: Internet Radio Musikabspieler DAB Radio FM Radio Aux in

2) Mit dem Regler MAIN VOLUME am Gerät

oder mit den Tasten VOLUME auf der Fernbedienung die Lautstärke einstellen: Stumm, 1 – 32.

3) Um den Ton stummzuschalten, die Taste

MUTE drücken. Zum Wiedereinschalten die Taste MUTE erneut drücken.

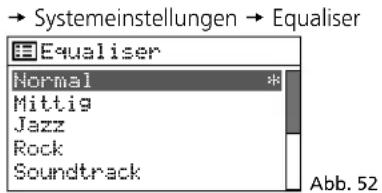

Zum Einstellen des Klangs siehe Kapitel „4.8 Equalizer“ Seite 12.

Damit das Internet-Radio genutzt werden kann, müssen die Netzwerkeinstellungen durchgeführt worden sein (☞ Kap. 3.3.1 oder 3.4).

Die Taste MODE so oft drücken, bis Internet Radio angezeigt wird. Anschließend erscheint das Menü für den Verbindungsausbau: Interneteinst.Bitte wartenVerbindung wird.Abb. 26 Sobald die Verbindung zum Internet auf- gebaut ist, folgt die Meldung: verbundenAbb. 27 Danach wird der zuletzt gehörte Sender angezeigt oder beim erstmaligen Ein- schalten des Internet-Radios erscheint das Menü „Internet Radio“: Internet RadioZuletzt gehörtSenderliste >Systemeinstellungen >Hauptmenü >Abb. 28

Durch Drehen des Knopfs CONTROL SELECT die Zeile Senderliste anwäh- len und durch Drücken das Auswahlmenü aufrufen: Internet RadioMeine Favoriten >Local Deutschland >Sender >Podcasts >Meine hinzugefügten. >Abb. 29

Es gibt mehrere Möglichkeiten, einen Sen- der auszuwählen, z. B.: Sender Genre Blues Alle Sender … (Sendernamen) oder z. B.: Sender Länder Karibik Bahamas Reggae … (Sendernamen) Bei falscher Auswahl kann mit der Taste BACK immer zurück auf das vorherige Menü gesprungen werden.

4) Wird ein bestimmter Sender gesucht, Fol-

gendes anwählen: Sender Sender suchen Das Menü für die Eingabe des Namens erscheint: SenderCANCEL BKSP

0123456789 ABCDEFGHIJKLMNOPQRSTUVWXYZAbb. 30 Das erste Zeichen durch Drehen des Knopfs CONTROL SELECT auswählen und durch Drücken bestätigen. Alle weiteren Zeichen genauso eingeben. Dann das Feld

an- wählen (Position: nach Z und BKSP) und den Knopf drücken. BKSP = letztes Zeichen löschenCANCEL = zurück zum vorherigen Menü

5) Ist ein Sender gefunden, zeigt das Display

den Sender an, Informationen zur Sen- dung und / oder zum aktuellen Musiktitel: Internet Radio 21:05 Radio ABC ArtistTitelAbb. 31 Durch (mehrfaches) Drücken der Taste INFO lassen sich weitere Informationen an- zeigen. Das Symbol unten rechts zeigt den Datenstrom an. Wenn es durchgestrichen erscheint, ist die Verbindung zum Sender unterbrochen.

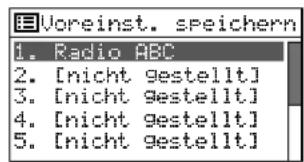

Zehn Sender lassen sich auf den zehn Pro

grammplätzen speichern: Die Taste PRESET gedrückt halten, bis das Menü „Voreinst. speichern“ erscheint. Durch Drehen des Knopfs CONTROL SELECT einen freien Platz auswählen und den Knopf drücken. Voreinst. speichern1. Radio ABC2. [nicht gestellt]3. [nicht gestellt]4. [nicht gestellt]5. [nicht gestellt]Abb. 32 Nach dem Speichern schaltet das Display zurück auf die Informationen zum gespei- cherten Sender. In der unteren Zeile wird hinter dem „P“ die Speicherplatznummer angezeigt. Zum Speichern mit der Fernbedienung die Taste PRESET gedrückt halten, bis das Menü „Voreinst. speichern“ erscheint. Mit der Taste oder einen freien Speicher- platz auswählen und mit der Taste ENTER speichern.

Zum Aufrufen eines gespeicherten Sen- ders die Taste PRESET kurz drücken. Mit dem Knopf CONTROL SELECT den Sender auswählen und durch Drücken bestätigen. Auf der Fernbedienung dazu eine der Tas- ten 1 – 5 drücken; bei den Plätzen 6 – 10 zuerst die Taste SHIFT und dann eine der Tasten 1 – 5.

8) Um einen Sender in der Liste „Meine Fa-

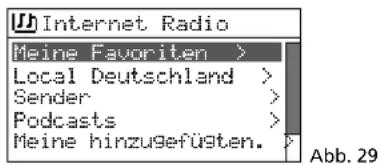

voriten“ (siehe Menüzeile in Abb. 29) zu speichern, den Knopf CONTROL SELECT so lange gedrückt halten, bis die Meldung Favoriten hinzugefügt erscheint.

9) Zum Wechseln auf einen anderen Sender

aus dem aktuellen Auswahlmenü den Knopf CONTROL SELECT drehen und zum Aufrufen den Knopf drücken. Mit der Fernbedienung: Den Sender mit der Taste oder auswählen und mit der Taste ENTER aufrufen. Um eine komplett neue Sendersuche durchzuführen, die Taste MENU drücken. Das Menü „Internet Radio“ (Abb. 28) erscheint. Hierüber eine neue Auswahl starten.

4.1.1 Kostenlose Registrierung

imRadio-PortalFRONTIERSILICON Über dieses Portal können Sie verschiedene Listen Ihrer Sender anlegen, organisieren, wei- tere Funktionen nutzen und Internet- Radio über Ihren Computer hören. Sobald der WAP- 200 mit dem Internet verbunden ist, sind Ihre Listen über den WAP-200 zugängig.

Zur Registrierung werden die folgenden Daten benötigt: – Ihre E-Mail-Adresse – ein Passwort – das Radio-Modell: Jupiter 6.2 – der Zugangscode Dieser ist im WAP-200 zu finden: Im Modus Internet-Radio die Taste MENU drücken und Folgendes anwählen: Senderliste Hilfe Zugriffscode er- halten: Zugriffscode.......Abb. 33

2) Im Internet folgende Adresse aufsuchen

www.wifiradio-frontier.com und die Registrierung für ein neues Konto vornehmen.

Soll ein weiteres Radio angemeldet wer- den, kann das über Ihr Konto unter: Meine Vorgaben weiteres Wi-Fi-Radio hinzufügen erfolgen. Somit haben Sie von allen Ihren Internet-Radios Zugriff auf dieselben Sen- derlisten.9 Deutsch

Die Taste MODE so oft drücken, bis DAB Radio angezeigt wird. Beim erst- maligen Einschalten des Digital-Radios startet automatisch der Sendersuchlauf, um die Sender in Ihrem Empfangsbereich zu finden: Vollständiger SuchlauStationen:18SuchlaufAbb. 34 Anschließend erscheint eine Liste mit den gefundenen Sendern: SenderlisteRadio ABCHOT PoP NBC1 NBC2 RADIO EuropaAbb. 35

2) Zum Auswählen eines Senders den Knopf

CONTROL SELECT drehen und zum Auf- rufen den Knopf drücken. Mit der Fernbedienung: Den Sender mit der Taste oder auswählen und mit der Taste ENTER aufrufen. DAB 19:27 Radio ABC 19:00-20:00 Hitsnonstop mit JD MarkAbb. 36 Das Display zeigt den Sender an, Informati- onen zur Sendung und / oder zum aktuellen Musiktitel. Durch (mehrfaches) Drücken der Taste INFO lassen sich weitere Infor- mationen anzeigen. Die Symbole in der unteren Zeile bedeuten: Wiedergabe in Stereo Anzeige der Empfangsstärke keine Verbindung zum Internet

3) Zum Umschalten auf einen anderen Sen-

der wie unter Punkt 2 vorgehen.

Soll erneut ein automatischer Sendersuch- lauf erfolgen (z. B. wenn neue Sender ver- fügbar sind oder die Empfangsantenne er

neut ausgerichtet wurde), die Taste MENU drücken, die Zeile Vollständiger Suchlauf anwählen und den Knopf CONTROL SELECT drücken. Über die Menüzeile Manuell ein- stellen lassen sich auch alle DAB- Kanäle manuell anwählen. Um von dort aus zurück zur Senderliste zu gelangen, die Taste MENU so oft drücken, bis das Menü „DAB“ angezeigt wird. Dann die Zeile Senderliste anwählen und durch Drücken des Knopfs CONTROL SELECT die Liste aufrufen.

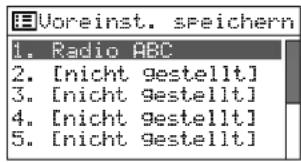

Zehn Sender lassen sich auf den zehn Pro

grammplätzen speichern: Die Taste PRESET gedrückt halten, bis das Menü „Voreinst. speichern“ erscheint (Abb. 37). Durch Dre- hen des Knopfs CONTROL SELECT einen freien Platz auswählen und den Knopf drücken. Voreinst. speichern1. Radio ABC2. [nicht gestellt]3. [nicht gestellt]4. [nicht gestellt]5. [nicht gestellt]Abb. 37 Nach dem Speichern schaltet das Display zurück auf die Informationen zum gespei- cherten Sender. In der unteren Zeile wird hinter dem „P“ die Speicherplatznummer angezeigt. Zum Speichern mit der Fernbedienung die Taste PRESET ge drückt halten, bis das Menü „Voreinst. speichern“ erscheint. Mit der Taste oder einen freien Speicher- platz auswählen und mit der Taste ENTER speichern.

Zum Aufrufen eines gespeicherten Sen- ders die Taste PRESET kurz drücken. Mit dem Knopf CONTROL SELECT den Sender auswählen und durch Drücken bestätigen. Auf der Fernbedienung dazu eine der Tas- ten 1 – 5 drücken; bei den Plätzen 6 – 10 zuerst die Taste SHIFT und dann eine der Tasten 1 – 5.

Werden Sender in der Senderliste ange- zeigt, die zurzeit nicht senden, können diese entfernt werden: Die Taste MENU drücken, die Zeile Kürzung ungül- tig anwählen und den Knopf CONTROL SELECT drücken. Die folgende Sicherheits- abfrage mit JA beantworten.

Die Reihenfolge der Sender in der Sen

derliste kann wie folgt bestimmt werden: Die Taste MENU drücken, die Zeile Sen- derreihenfolge anwählen und be- stätigen. Zur Auswahl stehen: A lphanumerisch = Alle Sender sind alphanumerisch sortiert. E nsemble = Die Sender sind nach Ka- nälen sortiert; pro Kanal werden mehrere Sender empfangen. G ültig = Zuerst sind alle Sender alpha- numerisch aufgelistet, die zurzeit senden. Danach folgen die, die zurzeit nicht sen- den. Der Stern * zeigt die aktuelle Einstellung an. Durch Drehen des Knopfs CONTROL SELECT die gewünschte Sortierung wählen und durch Drücken aktivieren.

9) Bei einigen Sendungen kann die Dynamik

des Audiosignal komprimiert werden: Leise Töne werden lauter, laute Töne werden leiser wiedergegeben (eignet sich z. B. gut für Hintergrundmusik). Die Taste MENU drücken, die Zeile DRC (dynamic range control) anwählen und den Knopf CONTROL SELECT drücken. Zur Auswahl stehen: DRC hoch = hohe Komprimierung DRC tief = geringe Komprimierung DRC aus = keine Komprimierung Der Stern * zeigt die aktuelle Einstellung an. Durch Drehen des Knopfs CONTROL SELECT die gewünschte Komprimierung wählen und durch Drücken aktivieren. Hinweis: Werden mit der Sendung keine Daten zur Komprimierung übertragen, hat die DRC-Ein-stellung keine Auswirkung auf das Audiosignal.

Die Taste MODE so oft drücken, bis FM Radio angezeigt wird. Anschließend erscheint die Betriebsanzeige „FM“: FM 00:0087.50MHzAbb. 38

Beim ersten Mal Einschalten des UKW- Radios müssen zuerst alle Sender gesucht und gespeichert werden. Zum Starten des Sendersuchlaufs den Knopf CONTROL SELECT drücken. Der Suchlauf startet bei der Empfangsfrequenz 87,5 MHz und stoppt beim ersten Sender.

Bei Bedarf kann zur Feineinstellung die Empfangsfrequenz durch Drehen des Knopfs CONTROL SELECT in 50-kHz-Schrit- ten verändert werden.

Strahlt der Sender RDS-Informationen aus (radio data system), erscheint in der unteren Displayzeile R • D • S. Der Sender- name wird angezeigt und eventuell auch Informationen zur Sendung und / oder zum aktuellen Musiktitel. Durch (mehrfaches) Drücken der Taste INFO lassen sich weitere Informationen anzeigen. Die Symbole in der unteren Zeile bedeuten: Wiedergabe in Stereo Anzeige der Empfangsstärke keine Verbindung zum Internet

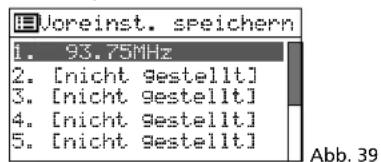

Zum Speichern des Senders die Taste PRESET so lange gedrückt halten, bis das Menü „Voreinst. speichern“ erscheint. Durch Drehen des Knopfs CONTROL SELECT einen freien Platz auswählen und den Knopf drücken. Voreinst. speichern1. 93.75MHz2. [nicht gestellt]3. [nicht gestellt]4. [nicht gestellt]5. [nicht gestellt]Abb. 39 Nach dem Speichern schaltet das Display zurück auf die Informationen zum gespei- cherten Sender. In der unteren Zeile wird hinter dem „P“ die Speicherplatznummer angezeigt. Zum Speichern mit der Fernbedienung die Taste PRESET gedrückt halten, bis das Menü „Voreinst. speichern“ erscheint. Mit der Taste oder einen freien Speicher- platz auswählen und mit der Taste ENTER speichern.

Zum Aufrufen eines gespeicherten Sen- ders die Taste PRESET kurz drücken. Mit dem Knopf CONTROL SELECT den Sender auswählen und durch Drücken bestätigen. Auf der Fernbedienung dazu eine der Tas- ten 1 – 5 drücken; bei den Plätzen 6 – 10 zuerst die Taste SHIFT und dann eine der Tasten 1 – 5.

Ab Werk ist der Suchlauf so eingestellt, dass er nur bei empfangsstarken Sendern stoppt. Soll er auch bei schwächeren Sen- dern stoppen, die Taste MENU drücken. Das Menü „FM“ erscheint:10 Deutsch FMSuchlauf-EinstellungAudio-EinstellungSystemeinstellungen >Hauptmenü >Abb. 40 Die Zeile Suchlauf-Einstellung ist angewählt. Den Knopf CONTROL SELECT drücken. Es erscheint folgende Abfrage: FM Stations-ScanNur kräftige Sender? NEIN JA* Abb. 41 Durch Drehen des Knopfs CONTROL SELECT die Einstellung NEIN wählen und durch Drücken bestätigen.

Zum Suchen des nächsten Senders erst warten, bis das Display den zuletzt einge- stellten Sender anzeigt. Suchlauf vorwärts: Am Gerät den Knopf CONTROL SELECT drücken. Hinweis: Falls der Suchlauf rückwärts startet, den Knopf einmal zuvor kurz nach rechts dre-hen, um die Suchrichtung zu ändern. Auf der Fernbedienung die Taste I gedrückt halten, bis der Suchlauf star- tet. Suchlauf rückwärts: Am Gerät den Knopf CONTROL SELECT einmal kurz nach links drehen (wech- selt die Suchrichtung) und den Knopf drücken. Auf der Fernbedienung die Taste I gedrückt halten, bis der Suchlauf star- tet.

9) Den Sender, wie unter Schritt 5 beschrie-

ben, speichern. Alle weiteren Sender ge- nauso suchen und speichern. 10) Bei schwachen Sendern kann ein Rauschen hörbar sein. Um das Rauschen zu verrin- gern, lässt sich die Wiedergabe auf Mono schalten: Die Taste MENU drücken. Das Menü „FM“ erscheint (Abb. 40). Die Zeile Audio-Einstellungen anwählen und bestätigen. Es erscheint folgende Abfrage: FM Empfang schw.Nur Mono?JA NEIN*Abb. 42 Durch Drehen des Knopfs CONTROL SELECT die Einstellung JA wählen und durch Drücken bestätigen. Hinweis: Alle Sender werden danach in Mono wiedergegeben. Für die Stereowiedergabe starker Sender im Menü „FM Empfang schw.“ wieder NEIN einstellen.

Mit dem Musikabspieler lassen sich Audio- dateien im Format MP3, AAC, WMA, WAVE oder FLAC von einem USB-Speicher-Stick, einer Festplatte oder von einem Computer im lokalen Netzwerk abspielen. Die Taste MODE so oft drücken, bis Musikabspieler angezeigt wird. An- schließend erscheint das Menü „Musikab- spieler“: MusikabspielerGemeinsame Medien >USB AbspielenPlaylist >Wiederholen: AusShuffle: AusAbb. 43

4.4.1 Wiedergabe vom USB-Anschluss

Einen USB-Speicher-Stick in die USB- Buchse stecken oder eine Festplatte mit der Buchse verbinden. Nach kurzer Zeit erscheint folgende Abfrage: USB AbspielenUSB Disk attachedOrdner öffnen? NEIN

Abb. 44 JA ist angewählt. Zum Anzeigen der Titel auf dem Datenspeicher den Knopf CON- TROL SELECT drücken. Erscheint die Abfrage Abb. 44 nicht, im Menü „Musikabspieler“ durch Drehen des Knopfs CONTROL SELECT die Zeile USB Abspielen wählen und durch Drücken bestätigen.

Nach dem Öffnen des Datenspeichers wird dessen Inhalt angezeigt: USB AbspielenBlues >Country >POP >Beat Machine - Come…DoMan - Go! Abb. 45 Durch Drehen des Knopfs CONTROL SELECT einen Titel auswählen (eventuell auch aus einem Ordner, gekennzeichnet mit >) und durch Drücken das Abspielen starten. Musikabspieler 10:43 USB 3:120:26 Abb. 46

3) Zum Auswählen eines anderen Titels den

Knopf CONTROL SELECT drehen. Um einen angewählten Ordner wieder zu ver- lassen, die Taste BACK drücken.

Zum Erstellen und Abspielen einer Playliste, siehe Kap. 4.4.4.

4.4.2 Wiedergabe vom Computer

Das WAP-200 und der Computer müssen mit demselben lokalen Netzwerk verbunden sein. Auf dem Computer muss ein UPnP-Dienst in- stalliert sein (Universal Plug and Play), z. B. der Windows Media Player (Version10 oder höher). Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

Den Musikabspieler-Modus einschalten, damit das WAP-200 vom Computer er- kannt werden kann.

Den Computer so einstellen, dass er als Medienserver dient, z. B. bei Windows 7 wie folgt vorgehen: A – Netzwerkeinstellungen Start Systemsteuerung Netzwerk und Internet Netzwerk- und Freigabecenter Erweiterte Freigabeeinstellungen ändern (Spalte links) Hinter „Privat oder Arbeitsplatz“ auf klicken. Unter „Medienstreaming“ auf „Me- dienstreamingoptionen auswählen…“ klicken. Wenn das Medienstreaming noch nicht aktiviert wurde, öffnet sich ein Fenster zum Aktivieren: Auf die Schaltfläche „Medienstreaming aktivieren“ klicken. (Bei aktiviertem Streaming wird dieses Fenster übersprungen.) Bei „Geräte anzeigen in“ die Einstellung „Alle Netzwerke“ wählen. Hinter „Medienprogramme auf diesem PC und Remoteverbindungen“ auf „Anpassen…“ klicken. Bei „Standardeinstellungen verwen- den“ ein Häkchen setzen und mit „OK“ bestätigen. Hinter „Medienprogramme auf diesem PC und Remoteverbindungen“ und „Anpassen“ die Einstellung „Zugelas- sen“ wählen. Die Medienstreamingoptionen mit „OK“ schließen. Bei den Freigabeoptionen erneut hinter „Privat oder Arbeitsplatz“ auf klicken. Unter „Netzwerkerkennung“ die Ein- stellung „Netzwerkerkennung einschal- ten“ wählen. Auf „Änderungen speichern“ klicken. Das Fenster „Netzwerk- und Frei gabe- center“ schließen. Hinweise: 1. Die Einstellungen können auch über den Windows Media Player erfolgen (Menü „Streamen“). 2. Eventuell müssen auch die Einstellungen der Firewall angepasst werden. B – Dienste einstellen Start Systemsteuerung System und Sicherheit Verwaltung Auf „Dienste“ doppelklicken.11 Deutsch Zu „SSDP-Suche“ scrollen. Als Start- typ sollte „Automatisch“ eingestellt sein. Wenn nicht, „SSDP-Suche“ mit der rechten Maustaste anklicken und über Eigenschaften bei „Starttyp“ die Einstellung „Automatisch“ wählen. Mit „OK“ bestätigen. Weiter zu „UPnP-Gerätehost“ und „Windows Media Player“ scrollen. Als Starttyp ebenfalls „Automatisch“ ein- stellen. Alle geöffneten Fenster schließen. C – Audiodateien bereitstellen Damit der Windows Media Player die Audiodateien für das lokale Netzwerk bereitstellen kann (damit auch für das WAP-200), müssen die gewünschten Audiodateien in den Ordner „Bibliothe- ken“/„Musik“ kopiert werden.

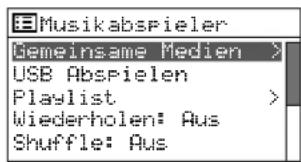

Zum Abspielen über das WAP-200 im Menü „Musikabspieler“ (Abb. 43) über die Zeile Gemeinsame Medien den Com- puter und die Audiodateien auswählen.

4.4.3 Funktionsübersicht

Taste am Gerät auf d. Fernbedienung Funktion INFO × × verschiedene Informationen zum Titel anzeigen REPEAT × × Playliste wiederholt abspielen SHUFFLE × × Abspielen in zufälliger Reihenfolge PLAY × × Pause/Abspielen fortfahren I / I

vorheriger/nächster Titel

schneller Rück-/ Vorlauf PREV NEXT

kurz drücken: vorheriger/nächster Titel gedrückt halten: schneller Rück-/ Vorlauf Abb. 47 Funktionen Musikabspieler

4.4.4 Playliste erstellen und abspielen

Um bestimmte Titel aus unterschiedlichen Ordnern abspielen zu können, lässt sich eine Playliste mit bis zu 500 Titeln anlegen. Dabei können Titel von einem im lokalen Netz ange- schlossen Computer und einem an der USB- Buchse angeschlossenen Datenspeicher gemischt werden. Hinweis: Die Playliste wird gelöscht, wenn das Gerät mit dem Netzschalter POWER ausgeschaltet wird, jedoch nicht beim Ausschalten auf Stand-by mit der Taste STANDBY oder .

Während des Abspielens eines Titels oder wenn der Titel in der Titelübersicht (Abb.45) angewählt ist, den Knopf CON- TROL SELECT so lange gedrückt halten, bis die Meldung zur Playliste hinzugefügt erscheint. So auch alle weiteren ge- wünschten Titel der Liste hinzufügen.

Zum Abspielen der Playliste die Taste MENU drücken (das Menü Abb. 43 erscheint) und über die Zeile Playlist die Liste auf- rufen. Der erste Titel ist angewählt. Durch Drücken des Knopfs CONTROL SELECT das Ab spielen starten oder zuvor einen ande- ren Titel zum Starten wählen.

3) Zum wiederholten Abspielen der Playliste

die Taste REPEAT drücken.

Um einen Titel aus der Liste zu löschen, in der Liste den Titel auswählen und den Knopf CONTROL SELECT so lange ge- drückt halten, bis die Abfrage Aus meiner Playlist löschen? erscheint. Mit JA bestätigen oder mit NEIN abbrechen.

Zum Löschen der gesamten Playliste (alternativ zum Ausschalten mit dem Netz- schalter): Die Taste MENU drücken und über die Zeile Playlist leeren und eine Sicher- heitsabfrage die Liste löschen.

4.5 Wiedergabe von einem anderen

Audiogerät (AUX INPUT) An die 3,5-mm-Klinkenbuchse AUX INPUT auf der Frontseite lässt sich ein Audiogerät mit Line-Ausgang (z. B. CD- oder MP3-Spieler) anschließen. Das Audiogerät kann so über das WAP-200 wiedergegeben werden. Die Taste MODE so oft drücken, bis Aux in angezeigt wird. Anschließend er- scheint die Betriebsartanzeige „Auxiliary Input“: Auxiliary Input 18:36 Audio In Heutiges Datum:26/10/2015Abb. 48

4.6 Schlummerautomatik

Das Gerät kann sich nach einer einstell baren Zeit automatisch ausschalten, z. B. zum Ein- schlafen.

Die Taste SLEEP (am Gerät oder auf der Fernbedienung) so oft drücken, bis die gewünschte Zeit angezeigt wird: Schlummer aus, 15, 30, 45, 60 Minuten Schlummerzeit einstellen 60 MINS Abb. 49

2) Wird die Taste 2 Sek. lang nicht mehr ge-

drückt, schaltet das Display auf die vorhe- rige Anzeige zurück. In der unteren Zeile hinter dem Uhrensymbol ist die Zeit bis zum Ausschalten angegeben.

Nach dem Ausschalten lässt sich das Gerät mit der Taste STAND BY (oder auf der Fernbedienung) wieder einschalten.

Die Schlummerautomatik lässt sich auch über das Menü einstellen: a) Die Taste MENU drücken.

Folgendes aufrufen: Hauptmenü Schlummer

Durch Drehen des Knopfs CONTROL SELECT die Zeit einstellen und durch Drücken bestätigen.

Das Gerät kann sich zu einer bestimmten Zeit für 60 Minuten einschalten. Dazu lassen sich zwei verschiedene Weckzeiten einstellen.

Die Taste ALARM drücken. Das Menü „Wecker“ erscheint: WeckerWecker 1:Aus [00:00]Wecker 2:Aus [00:00]Abb. 50

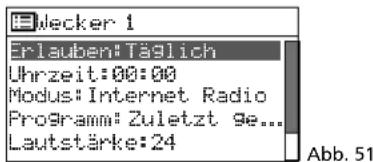

Durch Drehen des Knopfs CONTROL SELECT Wecker 1 oder 2 auswählen und durch Drücken das Weckzeitmenü au f- rufen: Wecker 1Erlauben:TäglichUhrzeit:00:00Modus:Internet RadioProgramm: Zuletzt ge...Lautstärke:24Abb. 51

3) Nacheinander wählen:

Erlauben: Aus, Täglich, Einmal, Wochenende oder Werktage Uhrzeit: 00:00 – 23:59 Modus: Summer, Internet-Radio, DAB, FM Programm: Zuletzt gehört oder 1 – 10 Lautstärke: Stumm, 1 – 32

Um die Einstellungen zu speichern und den Wecker zu aktivieren, die Zeile Spei-chern (unterhalb von Lautstärke

anwählen und den Knopf CONTROL SELECT drücken. Das Menü „Wecker 1“ bzw. „Wecker 2“ erscheint wieder und nach kurzer Zeit die Anzeige des aktuellen Betriebsmodus. In der unteren Zeile ist ein Weckersymbol zu sehen.

Ist das Gerät mit der Taste STAND BY (oder auf der Fernbedienung) ausgeschaltet, schaltet es sich zur Weckzeit ein. Mit der Taste SLEEP lässt es sich wieder ausschal- ten, damit nach 5 Minuten erneut geweckt wird. Durch mehrfaches Drücken der Taste SLEEP kann das Weckintervall geändert werden: 5, 10, 15 oder 30 Minuten. Um das Wecken endgültig zu beenden, die Taste ALARM drücken. Hinweis: Nach dem Einschalten zur Weckzeit schaltet sich das Gerät 60 Minuten später auch automatisch wieder aus.

In Stand-by lässt sich mit der Taste ALARM die Weckfunktion ausschalten und bei zwei Weckzeiten zwischen diesen um- schalten.12 Deutsch

Zum Einstellen des Klangs können 8 Vor- einstellungen ausgewählt oder eine eigene Klangeinstellung gespeichert werden.

1) Die Taste MENU drücken.

2) Folgendes anwählen:

Systemeinstellungen Equaliser EqualiserNormal *Mittig Jazz Rock SoundtrackAbb. 52

3) Die aktuelle Auswahl ist durch den Stern

• gekennzeichnet. Unterhalb der Zeile Soundtrack folgen weitere Vorein- stellungen: Klassik Pop Nachrichten Mein EQ Meine EQ Einstellung > Durch Drehen des Knopfs CONTROL SELECT die Klangeinstellung auswählen und durch Drücken aktivieren.

4) Für eine individuelle Einstellung die Zeile

Meine EQ-Einstellung anwählen und aufrufen: Meine EQ-EinstellungBass: 0Höhen: 0Lautstärke: AusAbb. 53

Die Zeile Bass anwählen und den Knopf CONTROL SELECT drücken. Es erscheint ein Untermenü mit einer Einstellskala: Bass Bass -14 14

Durch Drehen des Knopfs CONTROL SELECT den Klang einstellen und durch Drücken auf das vorherige Menü zu- rückspringen.

7) Die Höhen entsprechend einstellen.

In der Zeile Lautstärke durch Drü- cken des Knopfs CONTROL SELECT die ge- hörrichtige Lautstärkekorrektur ein- oder ausschalten (Loudness = Anhebung der Bässe und Höhen bei geringer Lautstärke).

Ist der Klang wie gewünscht eingestellt, die Taste BACK drücken. Das Gerät fragt: Änderg. speichern? Mit JA (voreingestellt) bestätigen. 10) Es erscheint wieder das Menü mit den Klangvoreinstellungen (Abb. 52). Damit die eigene Klangeinstellung wirksam wird, die Zeile Mein EQ anwählen und bestä- tigen. Das Menü „Systemeinstellungen“ erscheint und nach kurzer Zeit wird wieder der aktuelle Betriebsmodus angezeigt.

• Wird das Gerät mit der Taste STAND BY (oder auf der Fernbedienung) ausgeschaltet, zeigt das Display weiterhin das Datum und die Uhrzeit an. Mit denselben Tasten lässt es sich dann auch wieder einschalten. Um das Gerät komplett auszuschalten, den Netzschalter POWER betätigen. 5 Technische Daten Empfangsfrequenzen UKW: p. 87
• ,5 – 108 MHz DAB(+): p. 174
• ,928 MHz bis 239,200 MHz Audioeingang AUX: p. 1
• ,2 V, 3,5-mm-Klinke Ausgänge Line: p. 750
• mV, Cinch Kopfhörer: V, 3,5-mm-Klinke Unterstützte Audioformate: . MP3, WMA, WAVE, AAC, FLAC Menüsprachen: p. 1
• Deutsch, Englisch, Französisch, Italienisch, Spanisch Stromversorgung Netzspannung: V/50 Hz Leistungsaufnahme: p. 230
• max. 20 VA Gleichstromver- sorgung (alternativ): p. 15
• – 25 V⎓ 300 mA bei 15 V Batterie für die Fernbedienung: p. 3
• V, 1 × CR 2025 Abmessungen: p. 482
• × 44 × 245 mm Gewicht: ,7 kg Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR p. 2

INTERNATIONAL GmbH & Co. KG ge- schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.13 Deutsch Übersicht der Betriebsarten undderMenüstruktur DAB-Menü Senderliste > Vollständiger Suchlauf Manuell einstellen > Kürzung ungültig DRC > Senderreihenfolge > Systemeinstellungen > Hauptmenü > FM-Menü Suchlauf-Einstellung Audio-Einstellung Systemeinstellungen > Hauptmenü > Musikabspieler-Menü Gemeinsame Medien > USB Abspielen Playlist > Wiederholen: Aus Shuffle: Aus Playliste leeren Server entfernen Systemeinstellungen > Hauptmenü > Internet-Radio-Menü Zuletzt gehört Senderliste > Systemeinstellungen > Hauptmenü > Internet Radio 21:05Radio ABCArtistTitelMusikabspieler 10:43 USB 3:120:26FM 00:0087.50MHzDAB 19:27Radio ABC19:00-20:00 Hitsnonstop mit JD Mark28/03/2019 12:41 Stand-by

STANDBY MENU MENU MENU MENU MENU MODE MODE MODE MODE MODE Hauptmenü Internet Radio Musikabspieler DAB

Auxiliary Input Schlummer Wecker Systemeinstellungen > Auxiliary Input 18:36Audio InHeutiges Datum:28/03/2019 Systemeinstellungen Equaliser > Interneteinstellung > Zeiteinstellungen > Sprache > Werkseinstellung Software update > Einrichtungsassistent Info Betriebsart betriebsartzugehörige Menüs Systemmenü Hauptmenü Info Software-Version: ir-mmi-FS2026-0200-028 O_V2.2.15.25891.1A10 Radio-ID: 002261BC0BBC Friendly Name: - 002261bc0bbc Einrichtungsassistent Jetzt ausführen? NEINJA Equaliser Normal Mittig Jazz Rock Soundtrack Klassik Pop Nachrichten Mein EQ Meine EQ-Einstellung > Untermenüs Interneteinstellungen Netzwerkassistent PBC WLAN Aufbau Einstellungen anzeigen WLAN-Region > manuelle Einstellungen Netzwerkprofil > Sprache English French German Italian Spanish Werkseinstellung Fortsetzen? NEINJA Zeiteinstellungen Zeit-/Datumseinstellung Automatisches Update > Format einstellen Software update Auto-Update Verifique agora (= jetzt überprüfen) ENTER BACK = weiteres Untermenü AUX-Eingang-Menü Systemeinstellungen > Hauptmenü >14
