IAN 86106 - Elektroroller Playtive - Kostenlose Bedienungsanleitung

Marke	Playtive
Modell	IAN 86106
Produkttyp	Kinderroller (nicht elektrisch)
Maximales Benutzergewicht	50 kg
Empfohlenes Alter	Ab 3 Jahren
Höhenverstellbarer Lenker	3 Stufen (ca. 75 – 80 cm)
Raddurchmesser	125 mm
Lagertyp	ABEC 5
Klappmechanismus	Ja, zum Transport
Bremse	Fußbremse am hinteren Trittbrett
Empfohlene Schutzausrüstung	Helm, Handgelenkschützer, Ellbogenschützer, Knieschützer
Bestimmungsgemäße Verwendung	Glatte, saubere, trockene Oberflächen; private Nutzung
Pflege	Reinigung, Trocknung, Schmierung der Lager
Lagerung	An einem trockenen Ort
Garantie	3 Jahre
Lieferumfang	1 Roller, 1 Bedienungsanleitung
Ersatzteile	Erhältlich unter www.delta-sport.com

Häufig gestellte Fragen - IAN 86106 Playtive

Wie alt muss ein Kind mindestens sein, um diesen Roller zu benutzen?

Das empfohlene Mindestalter beträgt 3 Jahre. Aufgrund von Kleinteilen ist der Roller nicht für Kinder unter 36 Monaten geeignet.

Wie hoch ist das maximale Benutzergewicht?

Das maximale Benutzergewicht beträgt 50 kg.

Wie klappe ich den Roller zum Transport zusammen?

Lösen Sie die Schnellspannung am Lenker, drücken Sie den Stoppknopf und schieben Sie den Lenker vollständig nach unten. Entriegeln Sie dann die untere Schnellspannung, ziehen Sie den Hebel nach oben und klappen Sie den Lenker zum Trittbrett, bis er einrastet. Verriegeln Sie die untere Schnellspannung.

Darf der Roller auf öffentlichen Straßen benutzt werden?

Nein, der Roller ist für den privaten Gebrauch bestimmt und darf nicht auf öffentlichen Straßen verwendet werden.

Wie stelle ich die Lenkerhöhe ein?

Lösen Sie die Schnellspannung am Lenker, ziehen Sie den Lenker nach oben, bis der Stoppknopf in eine der drei Bohrungen einrastet, und ziehen Sie dann die Schnellspannung fest.

Welche Schutzausrüstung sollte ich tragen?

Es wird empfohlen, einen Helm, Handgelenkschützer, Ellbogenschützer und Knieschützer zu tragen.

Wie wechsle ich die Räder?

Lösen Sie die Achsschrauben mit zwei Inbusschlüsseln (Größe 5), entfernen Sie die Schrauben und nehmen Sie das Rad ab. Setzen Sie das neue Rad ein und befestigen Sie es mit den Schrauben. Überprüfen Sie nach einigen Minuten Nutzung den festen Sitz der Schrauben.

Wie reinige und pflege ich den Roller?

Reinigen und trocknen Sie den Roller nach jedem Gebrauch vollständig. Entfernen Sie Steinchen aus den Rädern. Trocknen Sie nasse Lager mit einem sauberen Tuch und schmieren Sie die Außenseite der Lager mit geeignetem Fett, um Rost zu vermeiden.

Wie lange beträgt die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum und gilt für Material- und Verarbeitungsfehler.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.delta-sport.com unter Service – Lidl-Ersatzteilservice erhältlich.

BEDIENUNGSANLEITUNG IAN 86106 Playtive

Bestimmungsgemäße Verwendung 10

Sicherheitshinweise 10 - 11

Montage 11

Artikel in den Transportzustand versetzen ..... 11

Verwendung 11

Wartung 12

Pflege und Lagerung 12

Hinweise zur Entsorgung 12

3 Jahre Garantie.... 12 - 13

NL BE

Technische gegevens 7

Doelmatig gebruik 7

Artikel in de transporttoestand brengen 8

Gebruik 8

Onderhoud 8-9

Tel.: [phone] (0,15 EUR/Min.)

E-Mail : [e-mail]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

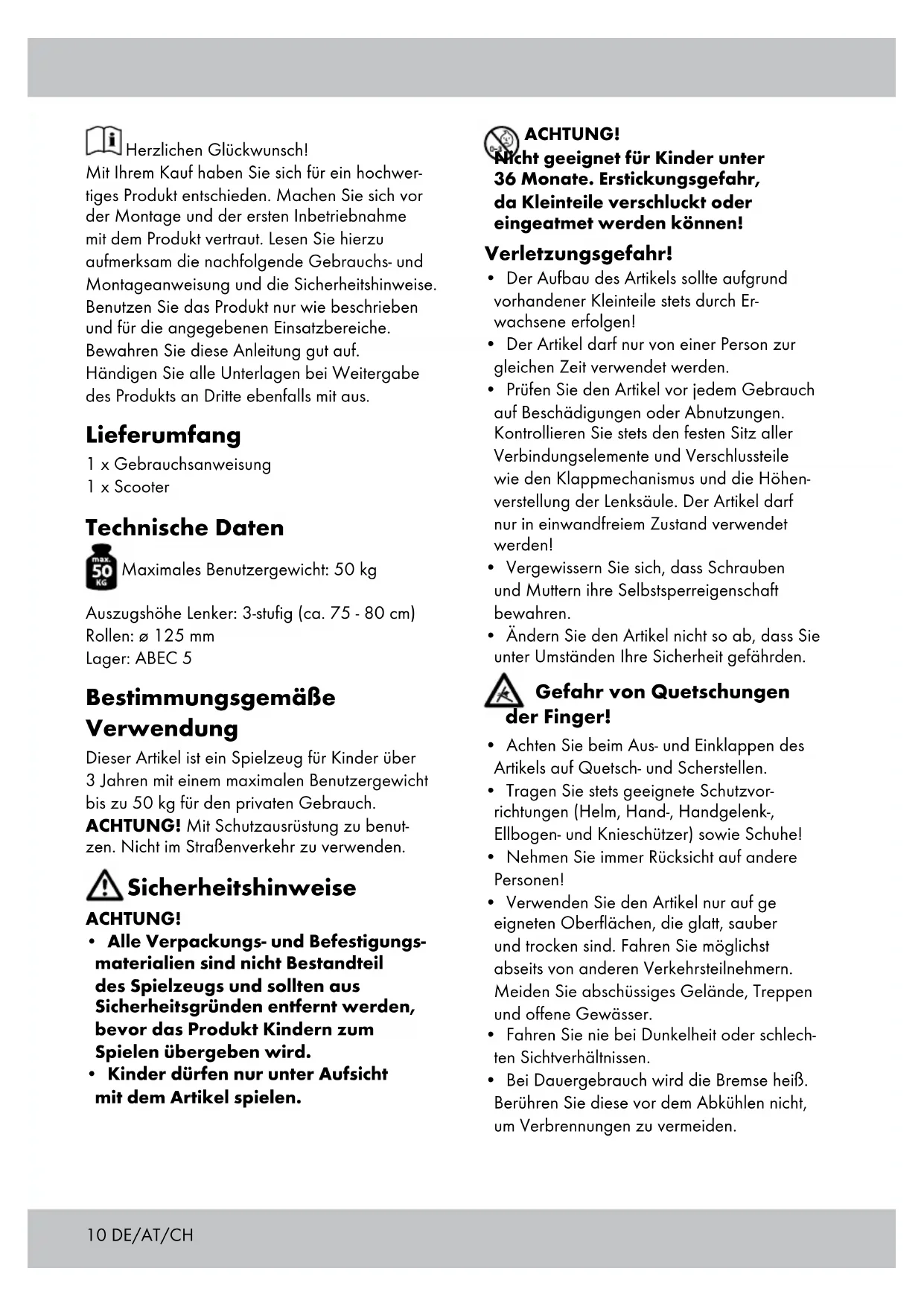

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchs- und Montageanweisung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Lieferumfang

1 x Gebrauchsanweisung

1 x Scooter

Technische Daten

Maximales Benutzergewicht: 50 kg

Auszugshöhe Lenker: 3-stufig (ca. 75 - 80 cm)

Rollen: ø 125 mm

Lager: ABEC 5

Bestimmungsgemäße Verwendung

Dieser Artikel ist ein Spielzeug für Kinder über 3 Jahren mit einem maximalen Benutzergewicht bis zu 50 kg für den privaten Gebrauch.

ACHTUNG! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden.

Sicherheitshinweise

ACHTUNG!

• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und sollten aus Sicherheitsgründen entfernt werden, bevor das Produkt Kindern zum Spielen übergeben wird.
• Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

ACHTUNG!

Nicht geeignet für Kinder unter 36 Monate. Erstickungsgefahr, da Kleinteile verschluckt oder eingeatmet werden können!

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlussteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.

Gefahr von Quetschungen r Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf ge eigneten Oberflächen, die glatt, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.
• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.

• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.

• Bei der Verwendung des Scooters ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen könnten.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Artikel wird im Transportzustand zusammengeklappt geliefert. Um ihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaßen vor:

Ausklappen (Abb. A)

1. Lösen Sie den unteren Schnellverschluss (1).
2. Ziehen Sie den Hebel (2) nach oben, und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

Griffe montieren (Abb. B)

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfe (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfe müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C) Die Lenksäule kann auf drei verschiedene Höhen eingestellt werden. Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der drei vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Lösen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (10) nach oben, bis der Arretierknopf (11) in eine der drei Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lassen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den Transport- zustand versetzen (Abb. E)

1. Schnellverschluss an der Lenksäule lösen, Arretierknopf drücken, Lenksäule bis ganz nach unten schieben, anschließend Schnellverschluss feststellen.
2. Arretierknöpfe der Griffe drücken, Griffe aus dem T-Rohr ziehen und an den Halterungen befestigen.
3. Unteren Schnellverschluss lösen und Hebel (2) nach oben ziehen, Lenksäule in Richtung Deck drücken, bis diese einrastet. Unteren Schnellverschluss feststellen.

Verwendung

Fahren, Bremsen (Abb. F)

• Ein Bein auf das Deck (13) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Scooter kann über das Bewegen des Lenkers, über Gewichtsverlagerung bzw. einer Kombination beider Aktivitäten gesteuert werden.
• Zum Bremsen auf das Bremsblech (14) treten.

Wartung

Austausch der Rollen (Abb. G) Wichtig!

Beachten Sie die Technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

• Lösen Sie die Achsschrauben (15) mit zwei Innensechskantschlüsseln Größe 5.
• Ziehen Sie die Achsschrauben heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle (16) wieder ein und befestigen Sie sie mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft und keine Geräusche von den Lagern kommen.

Austausch der Kugellager (Abb. H)

• Bauen Sie die Rollen (16) wie beschrieben aus.

• Drücken Sie ein Lager durch Druck auf den Abstandshalter (17) mit einem Innensechskantschlüssel heraus und entfernen Sie den Abstandshalter.

• Drücken Sie das andere Lager (18) durch Druck mit einem Innensechskantschlüssel heraus.

• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
  • Befestigen Sie die Rollen wieder.

Pflege, Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen. Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweis zur Entsorgung

Entsorgen Sie das Produkt und alle dazugehörigen Komponenten über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei Ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen, wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 86106

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min.

aus dem dt. Festnetz, Mobilfunk

max. 0,42 EUR/Min.)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl

Congratulations!

Delta-Sport-Nr.: KS-1607
