Produkttyp	Gasgrill
Marke	Outdoorchef
Modell	Heat X345
Brennstoff	Butangas (G30) oder Propangas (G31)
Gesamtleistung	23,50 kW (Hs)
Gasverbrauch	1644 g/h
Hauptbrenner	2 Twin Burner Brenner aus Edelstahl
Hinterbrenner	Ja, Leistung 4,40 kW
Blazing Zone	Infrarotbrenner, Leistung 3,60 kW
Cooking Zone	Höhenverstellbare Gusseisenplatte, Leistung 2,90 kW
Zündung	Elektrisch (Batterie)
Batterie	10.000 mAh, 5V/2,1A, wiederaufladbar
Sicherheit	Safety Light: Erinnerung an Gasöffnung
Umgebungsbeleuchtung	LED, Farbe einstellbar
Grillroste	Gusseisen, mit schützender Patina
Garmethoden	Direkt, indirekt, Low & Slow, Grillspieß (Zubehör)
Aufbewahrung	Unterschrank für Gasflasche und Zubehör
Mobilität	Rollen mit Bremsen
Wartung	Regelmäßige Reinigung der Fettauffangbehälter und der Brenner
Garantie	Siehe Allgemeine Geschäftsbedingungen auf outdoorchef.com
Ersatzteile	Erhältlich auf outdoorchef.com
Verwendung	Nur im Freien
Normen	CE 0063 DP 3432

Häufig gestellte Fragen - Heat X345 Outdoorchef

Wie zünde ich den Grill Heat X345 an?

Öffnen Sie den Deckel, öffnen Sie die Gaszufuhr, drücken Sie den Drehknopf des gewünschten Brenners und drehen Sie ihn entgegen dem Uhrzeigersinn bis zur Position Zündung. Halten Sie ihn gedrückt, bis das Gas brennt. Wenn nach 8 Sekunden keine Zündung erfolgt, schließen Sie das Gas und warten Sie 2 Minuten, bevor Sie es erneut versuchen.

Wie führe ich einen Dichtheitstest durch?

Schließen Sie alle Drehknöpfe (Position O). Öffnen Sie die Gaszufuhr an der Flasche. Bestreichen Sie alle Verbindungen (Flasche, Druckregler, Schlauch, Gaseingang) mit einer Seifenlösung (50% Flüssigseife, 50% Wasser). Wenn Blasen entstehen, liegt ein Leck vor. Schließen Sie das Gas, ziehen Sie die Verbindungen nach oder ersetzen Sie die Teile. Wiederholen Sie, bis keine Blasen mehr auftreten.

Was ist der Unterschied zwischen direktem und indirektem Grillen?

Beim direkten Grillen befinden sich die Lebensmittel direkt über dem eingeschalteten Brenner, ideal zum Anbraten von Steaks. Beim indirekten Grillen ist der Deckel geschlossen und nur die äußeren Brenner sind eingeschaltet, die Hitze zirkuliert um die Lebensmittel wie in einem Ofen, perfekt für große Fleischstücke oder Low & Slow.

Wie reinige ich die gusseisernen Grillroste?

Lassen Sie die Roste 10 Minuten bei voller Leistung aufheizen, dann abkühlen lassen. Verwenden Sie eine Bürste mit Nylon- oder Messingborsten (kein Stahl), um Rückstände zu entfernen. Für hartnäckigen Schmutz verwenden Sie den OUTDOORCHEF Reiniger. Vermeiden Sie aggressive Reinigungsmittel, die die Rostschutzpatina zerstören würden.

Was tun, wenn die Batterie nicht funktioniert?

Stellen Sie sicher, dass die Batterie richtig angeschlossen und vollständig geladen ist. Überprüfen Sie die Zündkabel und die Elektrode. Der Abstand zwischen Elektrode und Brenner sollte 5-8 mm betragen. Sie können auch manuell mit einem Gassfeuerzeug durch die untere Öffnung der Garraum zünden.

Wie lagere ich den Grill im Winter?

Trennen Sie die Gasflasche ab und lagern Sie sie draußen an einem gut belüfteten Ort. Reinigen Sie den Grill, lassen Sie ihn vollständig abkühlen und decken Sie ihn mit einer Schutzhülle ab. Entfernen Sie die Hülle nach Regen, um Feuchtigkeitsansammlungen zu vermeiden.

Welches Zubehör wird für den Heat X345 empfohlen?

Das Grillspieß-Set (Drehspieß), der Zone Divider zum Teilen des Garraums, der BBQ Wok für die Cooking Zone, eine Schutzhülle und der Transformer-Netzadapter für alternative Stromversorgung.

Wie pflege ich den Brenner der Blazing Zone?

Reinigen Sie ihn nach 3 Grillvorgängen: Entfernen Sie den Rost, spülen Sie ihn in der Spülmaschine, spülen Sie das Innere aus. Einmal im Jahr den Brenner demontieren, auf Risse prüfen, die Venturi-Rohre mit einer dünnen Bürste reinigen. Vor dem Zusammenbau trocknen lassen.

Was tun, wenn der Grill nicht genug heizt?

Überprüfen Sie, ob die Gasflasche nicht leer ist. Stellen Sie sicher, dass die Brenner nicht durch Insekten oder Spinnweben verstopft sind. Überprüfen Sie die Einstellung des Heat Regulators: Wenn er geschlossen ist, ist die Temperatur niedriger. Öffnen Sie ihn für mehr Leistung.

Wie hoch ist der Gasverbrauch des Heat X345?

Der maximale Verbrauch beträgt 1644 g/h bei einer Gesamtleistung von 23,50 kW. Dies variiert je nach verwendeten Brennern. Beispielsweise verbraucht die Blazing Zone 252 g/h und die Cooking Zone 203 g/h.

BEDIENUNGSANLEITUNG Heat X345 Outdoorchef

Bedienungsanleitung | User Manual

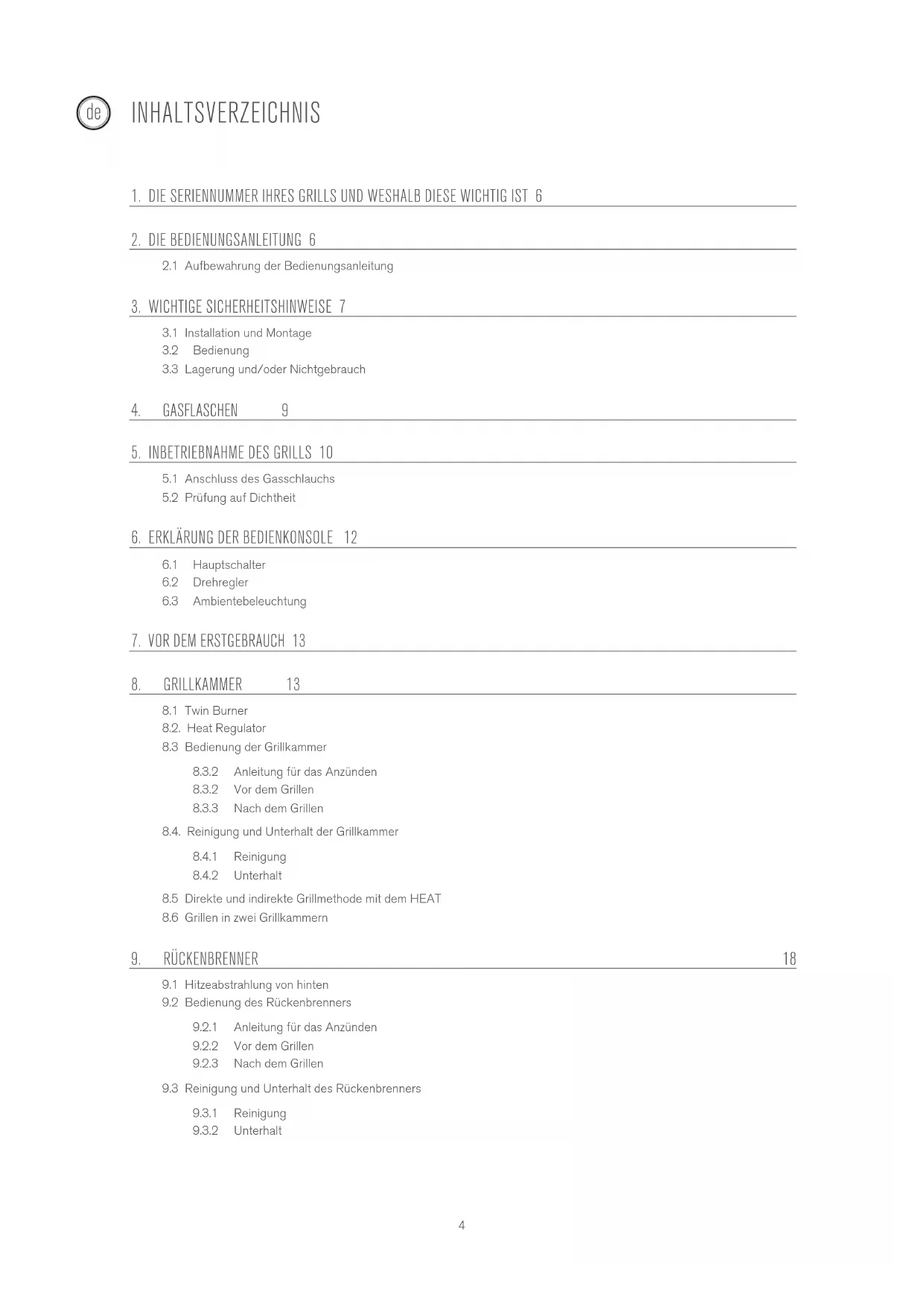

BEDIENUNGSANLEITUNG

4

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihren OUTDOORCHEF Gasgrill in Betrieb nehmen.

BEDIENUNGSANLEITUNG

30

1. DIE SERIENNUMMER IHRES GRILLS UND WESHALB DIESE WICHTIG IST 6
2. DIE BEDIENUNGSANLEITUNG 6

2.1 Aufbewahrung der Bedienungsanleitung

1. WICHTIGE SICHERHEITSHINWEISE 7

3.1 Installation und Montage 3.2 Bedienung 3.3 Lagerung und/oder Nichtgebrauch

1. GASFLASCHEN 9
2. INBETRIEBNAHME DES GRILLS 10

5.1 Anschluss des Gasschlauchs 5.2 Prüfung auf Dichtheit

1. ERKLÄRUNG DER BEDIENKONSOLE 12

6.1 Hauptschalter 6.2 Drehregler 6.3 Ambientebeleuchtung

1. VOR DEM ERSTGEBRAUCH 13
2. GRILLKAMMER 13

8.1 Twin Burner 8.2 Heat Regulator 8.3 Bedienung der Grillkammer

8.3.1 Anleitung für das Anzünden 8.3.2 Vor dem Grillen 8.3.3 Nach dem Grillen

8.4 Reinigung und Unterhalt der Grillkammer

8.4.1 Reinigung 8.4.2 Unterhalt

8.5 Direkte und indirekte Grillmethode mit dem HEAT 8.6 Grillen in zwei Grillkammern

1. RÜCKENBRENNER

18

9.1 Hitzeabstrahlung von hinten 9.2 Bedienung des Rückenbrenners

9.2.1 Anleitung für das Anzünden 9.2.2 Vor dem Grillen 9.2.3 Nach dem Grillen

9.3 Reinigung und Unterhalt des Rückenbrenners

9.3.1 Reinigung 9.3.2 Unterhalt

10. BLAZING ZONE

20

10.1 Infrarot-Grill 10.2 Bedienung der Blazing Zone

10.2.1 Anleitung für das Anzünden 10.2.2 Vor dem Grillen 10.2.3 Nach dem Grillen

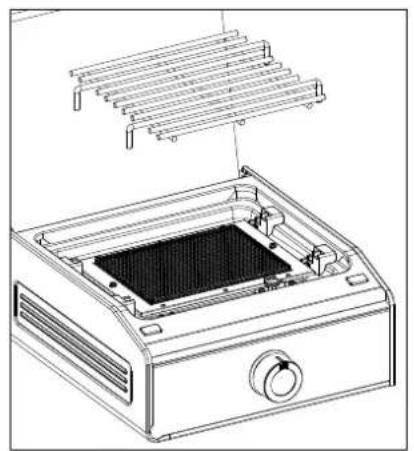

10.3 Reinigung und Unterhalt der BLAZING ZONE

10.3.1 Reinigung 10.3.2 Unterhalt

11. COOKING ZONE 23

11.1 Drei Anwendungsbereiche 11.2 Bedienung der Cooking Zone

11.2.1 Anleitung für das Anzünden 11.2.2 Vor dem Kochen 11.2.3 Nach dem Kochen

11.3 Reinigung und Unterhalt der Cooking Zone

11.3.1 Reinigung 11.3.2 Unterhalt

12. SAFETY LIGHT 25

1. POWERBANK 26
2. STAURAUM DES HEAT 26
3. VERSCHIEBEN UND MANÖVRIEREN DES HEAT 26
4. HINWEISE ZU DEN GUSSEISENROSTEN 27
5. FEHLERBEHEBUNG 27
6. VERBRAUCHER-GARANTIE / GEWÄHRLEISTUNG 28
7. ERSATZTEILE 28
8. ABFALLENTSORGUNG 28
9. TECHNISCHE INFORMATIONEN 29

1. DIE SERIENNUMMER IHRES GRILLS UND WESHALB DIESE WICHTIG IST

PIN:0063BP3505

Outdoorchef AG

Eggbühlstrasse 28, 8050 Zürich

Seriennummer:

Typ:

Artikelnummer:

Butan/Propan

G30/G31 105at.1

50 mbar

DISTRIBUTION

Outdoorchef Deutschland GmbH

Wickerer Weg 13-15, 65719 Hofheim am Taunus

Made in China

WICHTIG:

Sie finden die Seriennummer Ihres Grills auf der Rückseite der beiliegenden Mappe "Manual & Inspiration". Je nach Grillmodell finden Sie die Nummer zusätzlich auf dem Datensticker, welcher sich entweder am Grillgestell oder auf der Bodenplatte befindet.

Die Seriennummer und Artikelnummer sind wichtig für eine problemlose Abwicklung bei Rückfragen, bei Ersatzteilbestellungen und bei allfälligen Garantieansprüchen. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf. Sie enthält wichtige Informationen bezüglich Sicherheit, Betrieb und Unterhalt. Bitte notieren Sie die Seriennummer Ihres Grills im vorgesehenen Feld oben "Serial No."

2. DIE BEDIENUNGSANLEITUNG

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihren OUTDOORCHEF Gasgrill in Betrieb nehmen.

2.1 AUFBEWAHRUNG DER BEDIENUNGSANLEITUNG

Hinweis für den Verbraucher: Diese Bedienungsanleitung muss vom Verbraucher aufbewahrt werden und jederzeit griffbereit sein.

Hinweis für den Installateur: Diese Bedienungsanleitung muss beim Verbraucher verbleiben.

3. WICHTIGE SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihren OUTDOORCHEF Gasgrill in Betrieb nehmen. Nur im Freien verwenden.

Die Hinweise GEFAHR, WARNUNG und VORSICHT werden in dieser Bedienungsanleitung verwendet, um wichtige und kritische Nutzungsinformationen hervorzuheben. Bitte lesen und befolgen Sie diese Hinweise, um die Sicherheit zu gewährleisten und Sach- und Personenschäden zu vermeiden.

△ GEFAHR: Hinweise auf gefährliche Situationen, die zu Todesfällen oder schweren Verletzungen führen, falls diese nicht beachtet werden. △ WARNUNG: Hinweise auf gefährliche Situationen, die zu Todesfällen oder schweren Verletzungen führen können, falls diese nicht beachtet werden. △ VORSICHT: Hinweise auf gefährliche Situationen, die zu leichten oder mittelschweren Verletzungen führen können, falls diese nicht beachtet werden.

GEFAHR

Wenn Sie Gas riechen:

• Unterbrechen Sie die Gaszufuhr zum Grill.
• Löschen Sie alle offenen Flammen.
• Öffnen Sie den Deckel.
• Wenn es immer noch nach Gas riecht, entfernen Sie sich vom Grill und kontaktieren Sie umgehend die Feuerwehr.

△ WARNUNG

• Bewahren Sie in unmittelbarer Umgebung Ihres Grills keine entflammbaren Flüssigkeiten, Materialien und/oder Gase auf (Benzin, Gas, leicht entzündbares Material etc.). Lagern Sie eine nicht genutzte Gasflasche niemals in der Nähe des Grills oder in geschlossenen Räumen.

3.1 INSTALLATION UND MONTAGE

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes.

Platzieren Sie den Grill vor der Inbetriebnahme möglichst windgeschützt.

△ GEFAHR: Dieses Grillgerät ist nicht für den Einbau in oder auf Booten oder Wohnmobilen geeignet. △ WARNUNG: Der Grill wird mit dem passenden Gasschlauch und Gasdruckregler geliefert. Der Gasschlauch muss unbedingt von den heißen Außenflächen des Grills ferngehalten werden. Der Schlauch darf nicht verdreht werden. Der Schlauch muss bei Grillmodellen, welche über eine Schlauchführung verfügen, zwingend in dieser Führung fixiert werden. △ WARNUNG: Schlauch und Regler entsprechen den jeweiligen Landesvorschriften und den EN-Standards und BS-Standard (Gasdruckregler BS EN 16129 / Gasschlauch BS EN 16436 / Gasdruckregler EN 16129 / Gasschlauch EN 16436). △ WARNUNG: Keine Veränderungen am Gerät vornehmen. Besteht der Verdacht auf eine Fehlfunktion, wenden Sie sich an einen Fachmann. △ WARNUNG: Kontrollieren Sie vor Inbetriebnahme sowie nach jedem Anschließen einer neuen Gasflasche die Verbindungsteile gemäß der nachfolgenden Anleitung PRÜFUNG AUF DICHTHEIT in dieser Betriebsanleitung.

3.2 BEDIENUNG

Jede Person, die den Grill bedient, muss den genauen Zündvorgang kennen und befolgen. Kinder dürfen den Grill nicht bedienen. Die Montageanweisungen in der Aufbauanleitung sind genau zu befolgen. Eine unsachgemäße Montage kann gefährliche Folgen haben. Platzieren Sie keine entflammbaren Flüssigkeiten und Materialien oder Ersatzgasflaschen in der Nähe des Grills. Stellen Sie den Grill oder die Gasflasche(n) nie in geschlossene Räume ohne Belüftung. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihren OUTDOORCHEF Gasgrill in Betrieb nehmen. Der Grill darf nur im Freien benutzt werden. Stellen Sie sicher, dass Ihr Grill vor einer nicht brennbaren Rückwand steht oder einen Sicherheitsabstand von mindestens 1,5 m zu brennbaren Gegenständen einhält.

△ GEFAHR:	Den Grill nur im Freien verwenden. Niemals im Innenbereich verwenden wie z.B. in Garagen, Gebäuden, Zelten und anderen geschlossenen Bereichen oder unter entflammbaren Konstruktionen.
△ GEFAHR:	Benutzen Sie den Grill nie unter einem Vordach.
△ GEFAHR:	Das Gerät muss während des Betriebs von brennbaren Materialien fernen gehalten werden.
△ GEFAHR:	Benutzen Sie den Grill nur auf einem festen und sicheren Untergrund. Stellen Sie den Grill während des Betriebs sie auf Holzböden oder andere brennbare Flächen. Halten Sie den Grill von brennbaren Materialien fern.
△ GEFAHR:	Nach Gebrauch die Gaszufahr an der Gasflasche schliessen.
△ GEFAHR:	Stellen Sie nach dem Grillen den Gasregulierknopf immer auf Position ∩ und schliessen Sie die Gaszufahr an der Gasflasche.
△ GEFAHR:	Achten Sie beim Wechseln der Gasflasche daraufuf, dass der Gasregulierknopf auf Position ⊕ steht und die Gaszufahr an der Gasflasche geschlossen ist. Es darüber sich keine Zündquellen in der Höhe befinden.
△ WARNING:	Wechseln Sie den Schlauch und den Gasdruckregler nach einer Gebrauchsdufer von 3 Jahren ab Kaufdatum. Achten Sie daraufuf, dass der Gasdruckregler und der Schlauch den entsprichenden EN Scales und BS Standards entsprechen (Gasdruckregler BS EN 16129 / Gasschauch BS EN 16436 / Gasdruckregler EN 16129 / Gasschauch EN 16436).
△ WARNING:	Weist der Gasschauch Beschädigungen oder Abnutzungsserscheinungen auf, muss er sofort ersetzt werden. Der Schlauch muss frei von Knicken sein undarf keine Risse aufweisen. Vergessen Sie nicht, den Gasregulierknopf und die Gaszufahr zuzudrehen, bevor Sie den Schlauch entfern.
△ WARNING:	Besteht der Verdacht auf undichte Teile, dann stellen Sie den Gasregulierknopf auf Position ∩ und schliessen Sie die Gaszufahr an der Gasflasche. Lassen Sie die gasführenden Teile im Gasfachgeschäft überprüfen.
△ WARNING:	Lassen Sie den Grill während des Betriebs niemals ohne Aufsicht.
△ WARNING:	Das Gerald während des Betriebs nicht bewogen.
△ WARNING:	Fetrückstände in den Fettauffangbehältem konnen sich entzüden und zu einem Brand führen. Reinigen sie diese nach jedem Gebrauch.

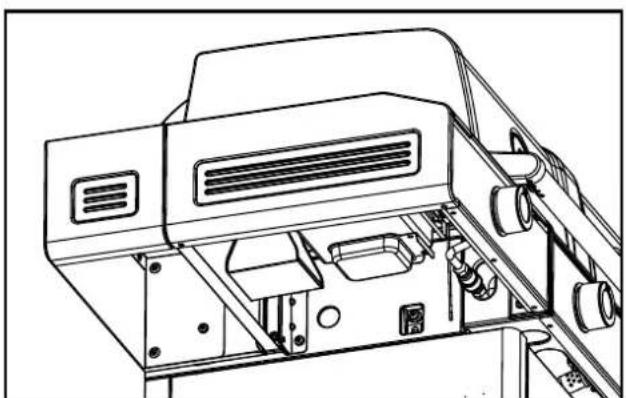

△ WARNING:	Blockieren Sie nie das große Luftansaugloch am Boden des Beckens oder die Luftschlütze im Deckel. Die Belüftungsöffnungen des Gasflaschenraumes führen auf keinen Fall verschlossen oder abgedeckt werden.
△ WARNING:	Decken Sie die Flächen der BLAZING- und COOKING ZONE während des Betriebs niemals ab, dies kann zu Hitzeitstau führen.
△ WARNING:	Es dürfen keine Kochtöfe, Pfannen oder Grillplatten auf die BLAZING ZONE® gestellt werden, nur auf die COOKING ZONE
△ WARNING:	Bringen Sie Powerbank niemals in Kontakt mit Flammen und hohen Temperaturen.
△ VORSICH:	Die empfohlene Lage des Gasschlauches beträgt 90 cm und darf 150 cm nicht überschreiben.
△ VORSICH:	Zugängliche Teile konnen sehr heiss sein. Kinder fernenhalten.
△ VORSICH:	Der Grill bleibt auch nach dem Ausschallen noch länger Zeit heiss. Achten Sie daraufuf sich nicht zu verbrennen und keine Gegenstände auf den Grill zu legen, es besteht Brandgebung.
△ VORSICH:	Tragen Sie Schutzhandelschuhe, wenn Sie heisse Teile anfassen.
△ VORSICH:	Falls die volle Leistung nicht erreicht wird und Verdacht auf eine Verstopfung der Gaszufahr besteht, wenden Sie sich an ein Gasfachgeschäft.
△ VORSICH:	Schieben Sie Geräte, die mit Lenkrollen ausgestattet sind, nicht über unebene Böden oder Absätze.
△ VORSICH:	Platzieren sie keine brennbare Gegenstände in unmittelbarere Höhe der Grillkammer.
△ VORSICH:	Stellen Sie heisse Gegenstände wie Grillroste, Grill- und Gusseinpfannen niemals auf die Ablageflächen Ihres Grills. Die Lackierung des Grills könnte damit schaden sehen.

3.3 LAGERUNG UND/ODER NICHTGEBRAUCH

GEFAHR: Lagern Sie den Grill nicht in der Nähe von leicht entflammbaren Flüssigkeiten oder Materialien. GEFAHR: Falls der Grill in einem Raum überwintert wird, muss die Gasflasche unbedingt entfernt werden. Sie sollen im Freien an einem gut belüfteten Ort gelagert werden, zu dem Kinder keinen Zugang haben. VORSICHT: Wenn der Grill nicht benutzt wird, sollte er, nachdem er ganz abgekühlt ist, mit einer Abdeckhaube vor Umwelteinflüssen geschützt werden. Abdeckhauben können Sie bei Ihrem Grillhändler beziehen. VORSICHT: Um Staufeuchtigkeit zu vermeiden, entfernen Sie die Abdeckhaube nach starkem Regen und lassen Sie den Grill zuerst trocknen.

4. GASFLASCHEN

Es dürfen nur Gasflaschen mit maximal 11 kg Füllgewicht auf die Bodenplatte gestellt werden. Positionieren Sie die Flasche auf dem dafür vorgesehenen Platz.

• Bitte achten Sie darauf, dass keine undichten Verschraubungen vorhanden sind. Führen Sie vor Inbetriebnahme und nach jedem Gasflaschenwechsel die PRÜFUNG AUF DICHTHEIT durch. Gasflaschen dürfen nicht einer Temperatur von mehr als 50 °C ausgesetzt und nie in einem geschlossenen Raum oder in einem Kellergeschoss gelagert werden.
• Beachten und befolgen Sie die Sicherheitsvorschriften, die auf den verwendeten Gasflaschen vermerkt sind.
• HINWEIS: Kontrollieren Sie, ob Druckregler und Gasflasche in Ihrem Land zum ordnungsgemäßen Betrieb zugelassen sind. Nur Gasflaschen der entsprechenden Ländernorm verwenden. Aufgrund der unterschiedlichen Dichtungssysteme kann bei einer Abweichung der Druckregler- und Gasflaschensysteme keine dichte Verschraubung hergestellt werden. Diese Undichtheit kann dazu führen, dass das ausströmende Gas ohne Weiteres mit einem offenen Feuer oder Funken entzündet werden kann. Wir empfehlen Ihnen aus Sicherheits- und Haftungsgründen, die in den Verkauf gelangenden Gasgrills in jedem Fall zu prüfen und, wenn erforderlich, Druckregler und Gasschlauch den Landesvorschriften anzupassen beziehungsweise anpassen zu lassen.

5. INBETRIEBNAHME DES GRILLS

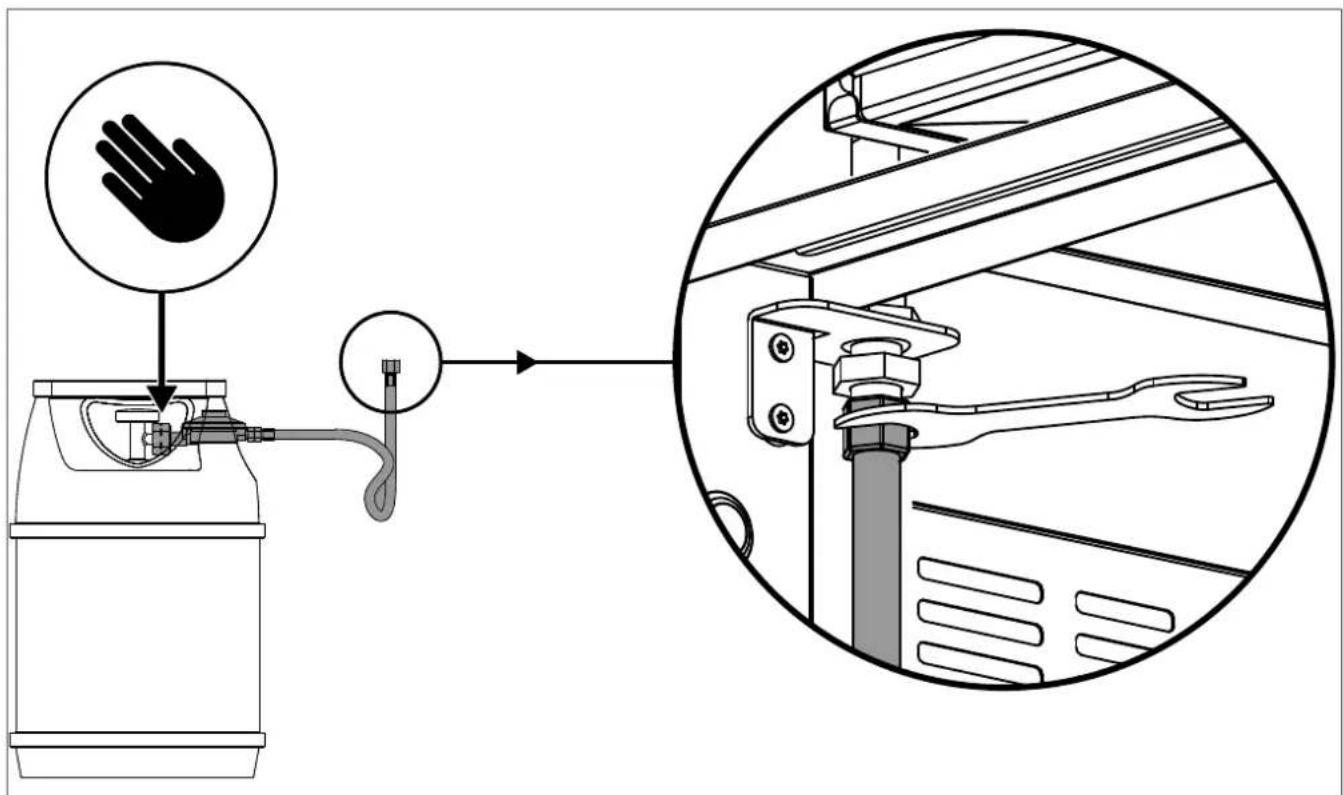

5.1 ANSCHLUSS DES GASSCHLAUCHS

WARNUNG: Der Anschluss des Gasschlauchs hat zwingend mit Hilfe des beigelegten Schraubenschlüssels zu erfolgen, um sicherzustellen, dass der Anschluss ausreichend fest verschraubt ist. Für Ihre Sicherheit darf der Gasschlauch niemals nur von Hand festgeschraubt werden, um eventuelle Grillbrände zu vermeiden.

Bitte beachten Sie hierzu auch die Informationen in der separaten Aufbauanleitung Ihres Grills.

5.2 PRÜFUNG AUF DICHTHEIT

WARNUNG: Während des Prüfens auf Dichtheit dürfen sich keine Zündquellen in der Nähe befinden. Dies gilt auch fürs Rauchen. Prüfen Sie die Dichtheit nie mit einem brennenden Streichholz oder einer offenen Flamme und immer im Freien. WARNUNG: Führen Sie die Prüfung auf Dichtheit nach jedem Anschluss oder Austausch der Gasflasche sowie am Anfang der Grillsaison durch. WARNUNG: Der Grill darf erst benutzt werden, wenn alle Leckstellen beseitigt sind.

1. Der Gasregulierknopf muss auf Position O stehen.
2. Öffnen Sie die Gaszufuhr an der Flasche und bepinseln Sie alle gasführenden Teile (die Verbindung an der Gasflasche / den Gasdruckregler / den Gasschlauch / den Gaseintritt / die Verbindung am Ventil) mit der beiliegenden Seifenwasser-Lösung oder mit einer selbstgemachten Seifenlösung aus 50% flüssiger Seife und 50% Wasser. Sie können auch ein Lecksuchspray verwenden.
3. Eine Blasenbildung der Seifenlösung deutet auf Leckstellen hin. Schließen Sie die Gaszufuhr an der Gasflasche.
4. Beseitigen Sie die Leckstellen durch Nachziehen der Verbindungen, wenn dies möglich ist, oder ersetzen Sie die defekten Teile.
5. Wiederholen Sie die Schritte 1 und 2.
6. Lassen sich die Leckstellen nicht beheben, wenden Sie sich an Ihren Gasfachhändler.

6. ERKLÄRUNG DER BEDIENKONSOLE

6.1 HAUPTSCHALTER

Der Hauptschalter für die Stromversorgung der Zündung und Beleuchtung befindet sich auf der linken Innenseite des Unterschranks. Der Knopf leuchtet in der ON Position grün. Schalten Sie den Schalter nach dem Grillen wieder auf OFF, um die Powerbank zu schonen.

6.2 DREHREGLER

Wärmestufen und Zündung

A: Aus Position: niedrige Leistung: mittlere Leistung: hohe Leistung Zündung 6: Zünder

Die Drehregler erreichen auf Stufe 1960 stichtags Leistung und auf die nichtigste Leistung.

6.3 AMBIENTEBELEUCHTUNG

Die gewünschte Lichtfarbe kann über den Knopf auf der linken Unterseite des Frontpanels definiert werden. Drücken Sie den Knopf für ein paar Sekunden, um das Licht zu aktivieren, und wählen Sie dann durch Klicken Ihre gewünschte Lichtfarbe aus.

7. VOR DEM ERSTGEBRAUCH

1. Reinigen Sie alle Teile, die mit Lebensmitteln in Berührung kommen.
2. Prüfen Sie alle gasführenden Teile, wie im Kapitel PRÜFUNG AUF DICHTHEIT beschrieben. Tun Sie dies auch dann, wenn Ihr Grill vom Händler montiert geliefert wurde.
3. Brennen Sie jeden Brenner separat ca. 20-25 Minuten lang auf Stufe aus. WARNUNG: Benutzen Sie nie alle Brenner gleichzeitig. Eine Nutzung aller Brenner auf Vollast kann zu einem Vereisen der Gasflasche führen und damit die Funktion beeinträchtigen.

8. GRILLKAMMER

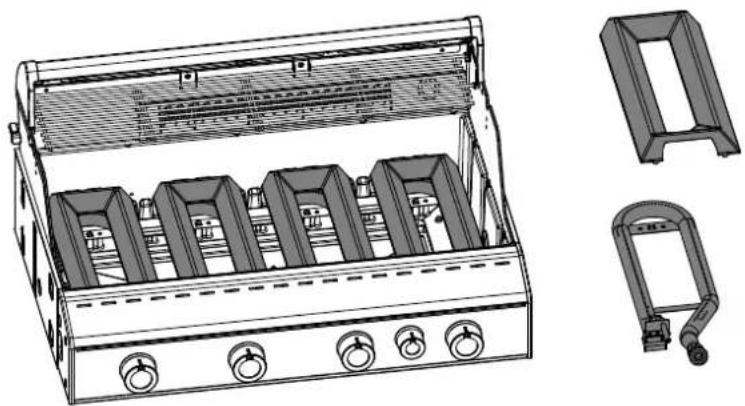

8.1 TWIN BURNER

Die Edelstahl Twin Burner mit elektrischer Mehrfachzündung sorgen für einen breiteren Temperatur-Anwendungsbereich im Vergleich zu herkömmlichen Brennern. Für eine Reduktion von Fettbrand und eine gleichmäßige Wärmeverteilung sorgen die Edelstahl Flammdächer.

8.2. HEAT REGULATOR

Mit dem Heat Regulator lässt sich die Temperatur auf dem Grillrost und Wärmehalterost noch feiner justieren.

Niedergaren

Bei geöffnetem Heat Regulator und entsprechender Brennereinstellung ist mit Ihrem HEAT auch Niedergaren möglich.

Warmhalten

Justieren Sie mit dem Heat Regulator die Temperatur beim Warmhalterost und vermeiden damit ein Weitergaren Ihres Grillgutes.

HINWEIS: Schützen Sie den Heat Regulator mit einer Abdeckhaube gegen Wassereintritt in Ihre Grillkammer.

8.3 BEDIENUNG DER GRILLKAMMER

8.3.2 ANLEITUNG FÜR DAS ANZÜNDEN

WARNUNG: Zünden Sie den Grill nie mit geschlossenem Deckel.

1. Stellen Sie sicher, dass alle Verbindungen zwischen dem Gasschlauch, dem Gasdruckregler und der Gasflasche gut festgeschraubt sind (Verfahren Sie gemäß den Anweisungen im Kapitel PRÜFUNG AUF DICHTHEIT).
2. Öffnen Sie den Grilldeckel.
3. Öffnen Sie die Gaszufuhr an der Gasflasche.
4. Drücken Sie den Gasregulierknopf des gewünschten Brenners und drehen Sie ihn entgegen dem Uhrzeigersinn auf Stufe. Halten Sie den Gasregulierknopf gedrückt, bis das Gas brennt.

1. Wenn das Gas nicht innerhalb 8 Sekunden zündet, stellen Sie den Gasregulierknopf auf Aus. Warten Sie 2 Minuten, damit sich das nicht verbrannte Gas verflüchtigen kann. Danach wiederholen Sie Punkt 4.
2. Ist es nicht möglich, den Grill nach 3 Versuchen in Betrieb zu nehmen, suchen Sie die Ursachen (wie im Abschnitt FEHLERBEHEBUNG beschrieben).

8.3.2 VOR DEM GRILLEN

1. Heizen Sie den Grill bei geschlossenem Deckel ca. 10-15 Minuten lang auf Stufe.
2. Legen Sie das Grillgut auf den Grillrost und regulieren Sie die Temperatur stufenlos nach Ihren Wünschen zwischen

8.3.3 NACH DEM GRILLEN

1. Stellen Sie den Gasregulierknopf jedes Brenners auf Position
2. Schließen Sie die Gaszufuhr an der Gasflasche. Auch bei leeren Flaschen muss der Flaschenhahn geschlossen werden.
3. Lassen Sie den Grill vollständig auskühlen und reinigen Sie ihn.
4. Decken Sie den Grill mit der passenden Abdeckhaube ab.

8.4. REINIGUNG UND WARTUNG DER GRILLKAMMER

8.4.1 REINIGUNG

WARNUNG: Beim Reinigen des Grill-Innenraums rund um das Brennersystem ist darauf zu achten, die Brennerteile nicht zu beschädigen.

REINIGUNG DES AUSSENBEREICHS DES GRILLS

HINWEIS: Verwenden Sie zur Reinigung der Grilloberflächen niemals Glasreiniger oder andere Sprühflaschen-Reiniger, diese können die Oberflächen angreifen.

Reinigen Sie den Außenbereich des Grills und die Ablageflächen nur mit handelsüblichen, nicht aggressiven Reinigungsmitteln (z.B. handelsübliches Spülmittel). Bei der Verwendung von speziellen Grillreinigern (nicht empfohlen) empfehlen wir Ihnen, diese erst an einer nicht sichtbaren Stelle zu testen.

REINIGUNG DES INNENBEREICHS DES GRILLS

HINWEIS: Beim Reinigen mit einer Nylon-Grillbürste ist stets darauf zu achten, dass der Grill vollständig abgekühlt ist.

Empfohlener Reinigungsvorgang bei stärkeren Verschmutzungen:

1. Heizen Sie den Grill ca. 10 Minuten bei voller Leistung auf, damit Lebensmittelreste (Fleischreste, Fett, Zucker von Marinaden etc.) verbrennen.
2. Lassen Sie den Grill danach vollständig abkühlen, damit sich alle Lebensmittelreste festigen/erhärten (dies macht die Reinigung viel einfacher und effektiver).
3. Reinigen Sie den Rost mit einer OUTDOORCHEF Nylon- oder Messing-Grillbürste für optimale Ergebnisse (keine Bürsten mit Stahlborsten).
4. Entnehmen Sie den Grillrost und reinigen Sie die Brennkammer. Wahlweise können Sie einen Topfschwamm aus Nylon und Seifenwasser verwenden, um alle losen Rückstände zu entfernen. Für eine gründliche Reinigung empfehlen wir Ihnen den OUTDOORCHEF Grill- und Kaltrauchgenerator Reiniger.
5. Die Edelstahlkomponenten können Sie mit einem handelsüblichen Edelstahlreiniger oder einem in Baumärkten erhältlichen Polierschwamm reinigen.

HINWEIS: Wir empfehlen eine regelmäßige Reinigung, um Verkrustungen und Fettflammenbrand zu vermeiden.

TIPP: Nach dem Grillen ist vor dem Grillen – wenn Sie den Grillrost nach jedem Gebrauch reinigen, müssen Sie diesen vor der nächsten Grill-Session nicht mehr reinigen.

REINIGUNG DER FETTAUFFANGBEHÄLTER

WARNUNG: Eine vernachlässigte Reinigung der Fettauffangbehälter kann zu Fettbrand führen.

Kontrollieren Sie nach jedem Gebrauch die Fettauffangbehälter und entfernen Sie allfällige Fettrückstände.

TIPP: Die perfekte Ergänzung für die Auffangschale ist das OUTDOORCHEF Grill Powder.

Abtropfendes Fett wird damit aufgesaugt und ist so leicht zu entsorgen.

8.4.2 WARTUNG

Ein regelmäßiger Unterhalt dieses Grills garantiert ein einwandfreies Funktionieren.

Kontrollieren Sie alle gasführenden Teile mindestens zweimal pro Jahr und einmal nach einer längeren Lagerung. Spinnen oder Insekten können Verstopfungen verursachen, welche vor Gebrauch behoben werden müssen. Wird der Grill regelmäßig auch auf unebenem Gelände verschoben, kontrollieren Sie von Zeit zu Zeit, ob noch alle Schrauben fest sind. – Wenn Sie den Grill während einer längeren Periode nicht benutzen, sollten Sie vor dem erneuten Gebrauch eine PRÜFUNG AUF DICHTHEIT durchführen. Wenn Sie irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Gaslieferanten oder an die Verkaufsstelle. – Um Korrosionsschäden zu vermeiden, ölen Sie vor einer längeren Lagerung alle Metallteile ein. – Nach einer längeren Lagerung und mindestens einmal während der Grillsaison sollten Sie den Gasschlauch auf Risse, Knicke und andere Beschädigungen überprüfen. Ein beschädigter Gasschlauch muss sofort ersetzt werden, wie im Kapitel SICHERHEITSHINWEISE beschrieben. Damit Sie sich möglichst lange an Ihrem Grill erfreuen können, schützen Sie ihn, nachdem er ganz abgekühlt ist, mit einer passenden OUTDOORCHEF Abdeckhaube vor Umwelteinflüssen. Um Staufeuchtigkeit zu verhindern, entfernen Sie die Abdeckhaube nach dem Regen. Abdeckhauben können Sie bei Ihrem Grillhändler beziehen. Die Softclose-Funktion der Türen muss von Zeit zu Zeit justiert werden.

Wie der Name schon verrät, liegt bei der direkten Grillmethode das Grillgut direkt über der Hitzequelle.

Diese Methode eignet sich für Kurzgebratenes. Dank der hohen Temperatur bildet sich eine schöne Kruste oder das perfekte Grillmuster auf dem Steak.

Beim indirekten Grillen zirkuliert die Hitze um das Grillgut. Durch den geschlossenen Deckel wird der Grill zum Umluftbackofen.

Diese Grillmethode ist ideal für große Fleischstücke, die bei niedrigen Temperaturen gegart werden oder schonend zubereiteten Fisch.

Die "low&slow" Grillmethode für Gerichte wie Pulled Pork, Rips oder Brisket basiert auf indirektem Grillen.

Mit dem Grillsystem des HEAT kann im Handumdrehen von direkter zu indirekter Hitze gewechselt werden.

Für indirektes Grillen, Kochen und Backen das Grillgut in der Mitte des Rostes platzieren und nur die beiden äußeren Brenner zünden.

Für direktes Grillen und Kochen: Grillgut über den eingeschalteten Brennern platzieren.

Für indirektes Grillen, Kochen und Backen: Grillgut in die Mitte legen, Deckel schließen und nur die beiden äußeren Brenner zünden.

8.6 GRILLEN IN ZWEI GRILLKAMMERN

Der HEAT bietet Ihnen neben den klassischen Grillmethoden (siehe Kapitel DIREKTE UND INDIREKTE GRILLMETHODE) auch das einzigartige Grillen in zwei Grillkammern.

Mit Hilfe des OUTDOORCHEF Zone Divider HEAT (als Zubehör erhältlich) lässt sich Ihr HEAT in zwei Grillzonen teilen. Diese Zonentrennung eröffnet neue Möglichkeiten, sei es verschiedene Speisen gleichzeitig zuzubereiten oder Geschmacks- und Geruchsübertragung verschiedener Grilladen zu verhindern.

Über die einzelnen Brenner lassen sich die Grillzonen unabhängig steuern und kontrollieren. Die beiden Thermometer im Deckel zeigen Ihnen die entsprechenden Zonen-Temperaturen an.

9. RÜCKENBRENNER

GEFAHR:

Stellen Sie sicher, dass Ihr Grill vor einer nichtbrennbaren Rückwand steht, oder einen Sicherheitsabstand von mindestens 1.5m zu brennbaren Gegenständen einhält. Bei einem Rückenbrenner besteht immer die Gefahr, dass Flammen nach hinten aus dem Grill treten können.

9.1 HITZEABSTRAHLUNG VON HINTEN

Der Rückenbrenner wird in Kombination mit dem Drehspieß (nicht im Lieferumfang enthalten) genutzt.

Durch die Drehbewegung des Spießes wird das Grillgut langsam von allen Seiten gegart und erhält bereits eine leckere Kruste.

TIPP: Wir empfehlen Ihnen die Verwendung des OUTDOORCHEF Drehspießes und Drehkorbes HEAT.

9.2 BEDIENUNG DES RÜCKENBRENNERS

9.2.1 ANLEITUNG FÜR DAS ANZÜNDEN

1. Stellen Sie sicher, dass alle Verbindungen zwischen dem Gasschlauch, dem Gasdruckregler und der Gasflasche gut festgeschraubt sind (verfahren Sie gemäß den Anweisungen im Kapitel PRÜFUNG AUF DICHTHEIT).
2. Öffnen Sie den Grilldeckel.
3. Öffnen Sie die Gaszufuhr an der Gasflasche.
4. Drücken Sie den Gasregulierknopf des Rückenbrenners und drehen Sie ihn entgegen dem Uhrzeigersinn auf Stufe 6. Halten Sie den Gasregulierknopf gedrückt, bis das Gas brennt.

1. Wenn das Gas nicht innerhalb von 8 Sekunden zündet, stellen Sie den Gasregulierknopf auf Aus. Warten Sie 2 Minuten, damit sich das nicht verbrannte Gas verflüchtigen kann. Danach wiederholen Sie Punkt 3.
2. Ist es nicht möglich, den Rückenbrenner nach 3 Versuchen in Betrieb zu nehmen, suchen Sie die Ursachen (wie im Abschnitt FEHLERBEHEBUNG beschrieben).

HINWEIS: Für ein perfektes Grillergebnis empfehlen wir Ihnen den OUTDOORCHEF Drehspieß HEAT zu verwenden. Dieser ist als Zubehör bei Ihrem Händler erhältlich.

GEFAHR:

Benutzen Sie den Rückenbrenner nie in Kombination mit den Hauptbrennern im Bereich des Rückenbrenners.

VORSICHT

Eine Nutzung aller Brenner auf Vollast kann zu einem Vereisen der Gasflasche führen und damit die Funktion beeinträchtigen.

9.2.2 VOR DEM GRILLEN

1. Entfernen Sie den Warmhalterost.
2. Heizen Sie den Rückenbrenner bei geschlossenem Deckel ca. 10-15 Minuten lang auf Stufe vor.
3. Platzieren Sie das Grillgut mit dem Drehspieß und regulieren Sie die Temperatur stufenlos nach Ihren Wünschen zwischen.

TIPP: Platzieren Sie unter dem Drehspieß und Ihrem Grillgut eine Schale, so werden herabtropfende Bratensäfte und Fette aufgefangen und verschmutzen Ihren Grill nicht unnötig. Zudem eignen sich die herabtropfenden Bratensäfte und Fette ideal als Basis für leckere Saucen.

9.2.3 NACH DEM GRILLEN

1. Stellen Sie den Gasregulierknopf des Rückenbrenners auf Position.
2. Schließen Sie die Gaszufuhr an der Gasflasche. Auch bei leeren Flaschen muss der Flaschenhahn geschlossen werden.
3. Lassen Sie den Grill ganz auskühlen und reinigen Sie ihn.
4. Decken Sie den Grill mit der passenden Abdeckhaube ab.

9.3 REINIGUNG UND WARTUNG DES RÜCKENBRENNERS

9.3.1 REINIGUNG

Wir empfehlen Ihnen, den Rückenbrenner nach jedem Grillgang zu reinigen. Reinigen Sie diesen mit einem handelsüblichen Edelstahlreiniger oder einem in Baumärkten erhältlichen Polierschwamm.

9.3.2 WARTUNG

Eine regelmäßige Wartung Ihres Rückenbrenners garantiert ein einwandfreies Funktionieren.

• Kontrollieren Sie alle gasführenden Teile mindestens zweimal pro Jahr und jedes Mal nach einer längeren Lagerung. Spinnen oder Insekten können Verstopfungen verursachen, welche vor Gebrauch behoben werden müssen. Wird der Grill regelmäßig auch auf unebenem Gelände verschoben, kontrollieren Sie von Zeit zu Zeit, ob noch alle Schrauben fest sind.
• Wenn Sie den Grill während einer längeren Periode nicht benutzen, sollten Sie vor dem erneuten Gebrauch eine PRÜFUNG AUF DICHTHEIT durchführen. Wenn Sie irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Gaslieferanten oder an die Verkaufsstelle. Nach einer längeren Lagerung und mindestens einmal während der Grillsaison sollten Sie den Gasschlauch auf Risse, Knicke und andere Beschädigungen überprüfen. Ein beschädigter Gasschlauch muss sofort ersetzt werden, wie im Kapitel SICHERHEITSHINWEISE beschrieben.

10. BLAZING ZONE®

10.1 INFRAROT-BRENNER

Wie funktioniert ein Infrarot-Brenner?

Die beim Zünden der BLAZING ZONE entstehende Gasflamme verteilt sich gleichmäßig in der Keramikplatte und erzeugt damit an der Oberfläche Infrarot-Strahlung, welche intensive direkte Hitze bis zu 900 °C an das Grillgut abgibt. Dadurch lassen sich viel höhere Temperaturen als mit einem herkömmlichen Gasbrenner erzeugen.

Hochtemperatur 600 - 900 °C

High-Performance-Keramikbrenner

Hochtemperatur-Grillen

Perfekte Kruste am Fleisch

Höhenverstellbarer Rost, 3 Stufen

Perfekt für magere Cuts

Mit der BLAZING ZONE lassen sich Steaks und Co. mit maximaler Hitze bis zu 900 °C zubereiten, für eine perfekte Kruste auf ihrem Fleisch.

10.2 BEDIENUNG DER BLAZING ZONE

10.2.1 ANLEITUNG FÜR DAS ANZÜNDEN

WARNUNG: Der Deckel muss im Betrieb immer geöffnet sein.

1. Stellen Sie sicher, dass alle Verbindungen zwischen dem Gasschlauch, dem Gasdruckregler und der Gasflasche gut festgeschraubt sind (verfahren Sie gemäß den Anweisungen im Kapitel PRÜFUNG AUF DICHTHEIT).
2. Öffnen Sie den Deckel.
3. Öffnen Sie die Gaszufuhr an der Gasflasche.
4. Drücken Sie den Gasregulierknopf der BLAZING ZONE und drehen Sie ihn entgegen dem Uhrzeigersinn auf Stufe, während Sie den Gasregulierknopf gedrückt halten, bis das Gas brennt.

1. Wenn das Gas nicht innerhalb von 8 Sekunden zündet, stellen Sie den Gasregulierknopf auf O. Warten Sie 2 Minuten, damit sich das nicht verbrannte Gas verflüchtigen kann. Danach wiederholen Sie Punkt 3.
2. Ist es nicht möglich, den Brenner der BLAZING ZONE nach 3 Versuchen in Betrieb zu nehmen, suchen Sie die Ursachen (wie im Abschnitt FEHLERBEHEBUNG beschrieben).

VORSICHT

Eine Nutzung aller Brenner auf Vollast kann zu einem Vereisen der Gasflasche führen und damit die Funktion beeinträchtigen.

10.2.2 VOR DEM GRILLEN

WARNUNG: Arbeiten Sie stets nur mit hitzebeständigen Handschuhen.

Lassen Sie die BLAZING ZONE immer erst vollständig abkühlen, bevor Sie Teile anfassen.

1. Bringen Sie den Grillrost in die gewünschte Position.
2. Heizen Sie die BLAZING ZONE ca. 10 Minuten lang auf der gewünschten Stufe.
3. Legen Sie das Grillgut auf den Grillrost und regulieren Sie die Temperatur nach Ihren Wünschen zwischen.

10.2.3 NACH DEM GRILLEN

1. Stellen Sie den Gasregulierknopf der BLAZING ZONE auf.
2. Schließen Sie die Gaszufuhr an der Gasflasche.

Auch bei leeren Flaschen muss der Flaschenhahn geschlossen werden.

1. Lassen Sie die BLAZING ZONE auskühlen und reinigen Sie danach den Grillrost.
2. Decken Sie den Grill und die komplette BLAZING ZONE mit der passenden Abdeckhaube ab.

10.3 REINIGUNG UND UNTERHALT DER BLAZING ZONE

10.3.1 REINIGUNG

Wir empfehlen Ihnen, Ihre BLAZING ZONE® nach 3 Grillgängen jeweils zu reinigen. Entnehmen Sie dazu den Grillrost und reinigen Sie diesen einfach in Ihrer Spülmaschine. Wischen Sie den Innenraum mit einem trockenen Tuch ab und leeren Sie die Fettauffangschale.

Wir empfehlen Ihnen zudem, 1x jährlich den Brenner der BLAZING ZONE auszubauen und alle umliegenden Bauteile zu reinigen und von Spinnweben und Grillrückständen zu befreien.

Gehen Sie nach der Entnahme der BLAZING ZONE wie folgt vor:

1. Überprüfen Sie den Brenner auf Verformungen oder Risse.
2. Die Venturi-Rohre (Rohrück am Brenner) können mit einer dünnen Flaschenreinigungsbürste gereinigt/ausgebürstet werden.
3. Reinigen Sie die Innenseite des Trägerrahmens der BLAZING ZONE, verwenden Sie dafür keine scharfen oder entzündlichen Reinigungsmittel.
4. Setzen Sie danach die gesamte BLAZING ZONE wieder in den Seitenlicht, gehen Sie dabei gemäß der separaten Aufbauanleitung vor.

WICHTIG:

Wenn Sie zur Reinigung Reinigungsmittel verwenden, müssen Sie den Grill nach der Reinigung richtig austrocknen lassen. Um den Trocknungsvorgang zu beschleunigen, können Sie die BLAZING ZONE® einschalten und auf höchster Stufe eine Minute lang ausbrennen.

REINIGUNG DER FETTAUFFANGBEHÄLTER

WARNUNG:

Eine vernachlässigte Reinigung der Fettauffangbehälter kann zu Fettbrand führen.

Kontrollieren Sie nach jedem Gebrauch die Fettauffangbehälter und entfernen Sie allfällige Fettrückstände.

TIPP: Die perfekte Ergänzung für die Auffangschale ist das OUTDOORCHEF Grill Powder.

Abtropfendes Fett wird damit aufgesaugt und ist so leicht zu entsorgen.

10.3.2 UNTERHALT

Ein regelmäßiger Unterhalt Ihrer BLAZING ZONE® garantiert ein einwandfreies Funktionieren. Kontrollieren Sie alle gasführenden Teile mindestens zweimal pro Jahr und jedes Mal nach einer längeren Lagerung. Spinnen oder Insekten können Verstopfungen verursachen, welche vor Gebrauch behoben werden müssen. Wird der Grill regelmäßig auch auf unebenem Gelände verschoben, kontrollieren Sie von Zeit zu Zeit, ob noch alle Schrauben fest sind. - Wenn Sie den Grill während einer längeren Periode nicht benutzen, sollten Sie vor dem erneuten Gebrauch eine PRÜFUNG AUF DICHTHEIT durchführen. Wenn Sie irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Gaslieferanten oder an die Verkaufsstelle. Um Korrosionsschäden zu vermeiden, ölen Sie vor einer längeren Lagerung alle Metallteile ein. - Nach einer längeren Lagerung und mindestens einmal während der Grillsaison sollten Sie den Gasschlauch auf Risse, Knicke und andere Beschädigungen überprüfen. Ein beschädigter Gasschlauch muss sofort ersetzt werden, wie im Kapitel SICHERHEITSHINWEISE beschrieben. - Damit Sie sich möglichst lange an Ihrer BLAZING ZONE® erfreuen können, schützen Sie Ihren Grill, nachdem er ganz abgekühlt ist, mit einer passenden OUTDOORCHEF Abdeckhaube vor Umwelteinflüssen. Um Staufeuchtigkeit zu verhindern, entfernen Sie die Abdeckhaube nach dem Regen. Abdeckhauben können Sie bei Ihrem Grillhändler beziehen.

11. COOKING ZONE

11.1 DREI ANWENDUNGSBEREICHE

Die komplett neu entwickelte COOKING ZONE ist, wie es der Name schon verrät, mehr als ein regulärer Seitenkocher - Denn es steht Ihnen ein viel breiterer Temperaturbereich zur Verfügung. Während normale Seitenkocher meist auf mittlere und höhere Temperaturen ausgelegt sind, können auf der COOKING ZONE auch Speisen zubereitet werden, welche mit weniger Hitze zubereitet werden müssen (Pasta-Saucen, Suppen, Eintöpfe etc.).

Möglich macht dies eine komplette Neuentwicklung des Brenners und die Möglichkeit, den Seitenkocher auf 3 verschiedenen Höhen zu betreiben.

Durch die konkave Form des massiven Gusseisen-Aufsatzes lässt sich auf der COOKING ZONE auch wunderbar mit dem OUTDOORCHEF BBQ Wok arbeiten, welcher passgenau direkt auf dem Aufsatz Platz findet (ohne Wok-Adapterring).

Höhenverstellung des Gusseisen-Aufsatzes

Schutzkappen für Gusseisen-Kochaufsatz

Stellen Sie sicher, dass Sie die mitgelieferten Silikon-Schutzkappen für den Gusseisen-Kochaufsatz immer benutzen. Diese schützen die Löcher für die Höheneinstellung des Rosts vor Kratzern.

Tiefere Hitze

In Kombination mit Drehregler lassen sich diverse Anwendungsbereiche im unteren Temperaturbereich abdecken.

Kochen von Saucen, Suppen, Schmor- und Reisgerichten

11.2 BEDIENUNG DER COOKING ZONE

11.2.1 ANLEITUNG FÜR DAS ANZÜNDEN

WARNUNG: Der Deckel muss im Betrieb immer geöffnet sein.

1. Stellen Sie sicher, dass alle Verbindungen zwischen dem Gasschlauch, dem Gasdruckregler und der Gasflasche gut festgeschraubt sind (Verfahren Sie gemäß den Anweisungen im Kapitel PRÜFUNG AUF DICHTHEIT).
2. Öffnen Sie den Deckel.
3. Öffnen Sie die Gaszufuhr an der Gasflasche.
4. Drücken Sie den Gasregulierknopf der COOKING ZONE und drehen Sie ihn entgegen dem Uhrzeigersinn auf Stufe Halten Sie den Gasregulierknopf gedrückt, bis das Gas brennt.

1. Wenn das Gas nicht innerhalb 8 Sekunden zündet, stellen Sie den Gasregulierknopf auf "Aus". Warten Sie 2 Minuten, damit sich das nicht verbrannte Gas verflüchtigen kann. Danach wiederholen Sie Punkt 3.
2. Ist es nicht möglich, den Brenner der COOKING ZONE nach 3 Versuchen in Betrieb zu nehmen, suchen Sie die Ursachen (wie im Abschnitt FEHLERBEHEBUNG beschrieben).

VORSICHT: Eine Nutzung aller Brenner auf Volllast kann zu einem Vereisen der Gasflasche führen und somit die Funktion beeinträchtigen.

11.2.2 VOR DEM KOCHEN

WARNUNG: Arbeiten Sie stets nur mit hitzebeständigen Handschuhen. Lassen Sie die COOKING ZONE immer erst vollständig abkühlen, bevor Sie Teile anfassen.

1. Bringen Sie den Gusseisen-Aufsatz in die gewünschte Position (3 Höhen-Stufen).
2. Setzen Sie die Pfanne oder den Wok auf den Gusseisen-Aufsatz und heizen Sie diese 5 Minuten lang auf der gewünschten Stufe.
3. Legen Sie das Grillgut in die Pfanne oder den Wok und regulieren Sie die Temperatur nach Ihren Wünschen.

11.2.3 NACH DEM KOCHEN

1. Stellen Sie den Gasregulierknopf des Brenners auf "Aus".
2. Schließen Sie die Gaszufuhr an der Gasflasche. Auch bei leeren Flaschen muss der Flaschenhahn geschlossen werden.
3. Lassen Sie die COOKING ZONE ganz auskühlen und reinigen Sie erst danach die Fläche unter dem Gusseisen-Aufsatz.
4. Decken Sie den Grill und die komplette COOKING ZONE mit der passenden Abdeckhaube ab.

11.3 REINIGUNG UND WARTUNG DER COOKING ZONE

11.3.1 REINIGUNG

Wir empfehlen Ihnen, Ihre COOKING ZONE nach jeweils 3 Grillgängen zu reinigen. Entnehmen Sie dazu den Gusseisen-Aufsatz und reinigen Sie die Fläche darunter.

11.3.2 UNTERHALT

Ein regelmäßiger Unterhalt Ihrer COOKING ZONE garantiert ein einwandfreies Funktionieren.

Kontrollieren Sie alle gasführenden Teile mindestens zweimal pro Jahr und jedes Mal nach einer längeren Lagerung. Spinnen oder Insekten können Verstopfungen verursachen, welche vor Gebrauch behoben werden müssen. Wird der Grill regelmäßig auch auf unebenem Gelände verschoben, kontrollieren Sie von Zeit zu Zeit, ob noch alle Schrauben fest sind. - Wenn Sie den Grill während einer längeren Periode nicht benutzen, sollten Sie vor dem erneuten Gebrauch eine PRÜFUNG AUF DICHTHEIT durchführen. Wenn Sie irgendwelche Zweifel haben, wenden Sie sich bitte an Ihren Gaslieferanten oder an die Verkaufsstelle. Um Korrosionsschäden zu vermeiden, ölen Sie vor einer längeren Lagerung alle Metallteile (insbesondere den Gusseisen-Kochaufsatz) ein. - Nach einer längeren Lagerung und mindestens einmal während der Grillsaison sollten Sie den Gasschlauch auf Risse, Knicke und andere Beschädigungen überprüfen. Ein beschädigter Gasschlauch muss sofort ersetzt werden, wie im Kapitel SICHERHEITSHINWEISE beschrieben. - Damit Sie sich möglichst lange an Ihrer COOKING ZONE erfreuen können, schützen Sie Ihren Grill, nachdem er ganz abgekühlt ist, mit einer passenden OUTDOORCHEF Abdeckhaube vor Umwelteinflüssen. Um Staufeuchtigkeit zu verhindern, die Abdeckhaube nach dem Regen entfernen. Abdeckhauben können Sie bei Ihrem Grillhändler beziehen.

12. SAFETY LIGHT

WARNUNG: Denken Sie daran, nach dem Grillen stets die Gaszufuhr an der Gasflasche zu schließen und den Gashahn zuzudrehen.

Das SAFETY LIGHT im Drehregler Ihres Grills aktiviert sich, sobald der Gasregulierknopf von der Position im Gegenuhrzeigersinn in Richtung Gedreht wird und somit die Gaszufuhr geöffnet wird.

Die Energieversorgung des SAFETY LIGHT wird über die mitgelieferte Powerbank gewährleistet.

Der Vorteil:

Das SAFETY LIGHT erinnert Sie daran, dass das Ventil noch geöffnet ist und Gas fließen könnte.

Bedienkonsole HEAT - Drehregler mit Safety Light

13. POWERBANK

Die Powerbank versorgt das SAFETY LIGHT, die elektrische Zündung und sämtliche LED-Beleuchtung am HEAT. Wir empfehlen, diese nach jedem Gebrauch des Grills zu entfernen, vollständig aufzuladen und an einem trockenen Ort zu lagern.

Die Betriebsdauer umfasst ca. 8 Std., die Ladezeit von leer auf voll ca. 7 Std. Der aktuelle Ladezustand ist über die Anzeige auf der Powerbank erkennbar.

TIPP: Wir empfehlen, die Powerbank nach jedem Gebrauch auszuziehen und vollständig aufzuladen.

TIPP: Sollten Sie den Bedarf für eine zweite Powerbank haben, können Sie diese über www.outdoorchef.com unter Ersatzteile bestellen.

TIPP: Als Alternative zur Powerbank können Sie Ihren HEAT mit dem OUTDOORCHEF Netzteil Transformer (als Zubehör erhältlich) auch direkt am Stromnetz anschließen.

HINWEIS: Wir empfehlen grundsätzlich die OUTDOORCHEF Powerbank zu verwenden. Sollten Sie jedoch eine andere verwenden, achten Sie darauf, dass der Output 5V/2.1A nicht überschritten wird.

14. STAURAUM DES HEAT

Neben der Gasflasche bietet der Unterschrank Ihres HEAT viel Platz für individuelle Stauraumlösungen.

TIPP: Für eine optimale Ordnung in Ihrem Unterschrank empfehlen wir Ihnen das OUTDOORCHEF Organisations-Set HEAT. Küchenrolle, Abfall und sonstiges Zubehör kann damit perfekt verstaut werden.

15. VERSCHIEBEN UND MANÖVRIEREN DES HEAT

Lösen Sie vor jedem Verschieben oder Manövrieren die Bremsen an den Rollen. Für das Anschieben und Schieben des Grills dürfen Sie beide Seitentische benutzen. Verschieben und manövrieren Sie den Grill nur, wenn er außer Betrieb und die Gasflasche zugedreht ist.

VORSICHT: Blockieren Sie nach jedem Verschieben die zwei Feststellbremsen an den Rollen.

16. HINWEISE ZU DEN GUSSEISENROSTEN

EINBRENNEN

• Reinigen Sie die Gusseisen-Grillroste vor dem ersten Gebrauch mit Wasser.
• Bepinseln Sie die Roste dünn mit raffiniertem Speiseöl. Brennen Sie die Roste ca. 20-25 Minuten lang auf Stufe ein.
• Durch das Einbrennen entsteht eine Patina, die Ihre Gusseisenroste vor Rost schützt.

ANWENDUNG

Heizen Sie die Gusseisenroste jeweils während mindestens 5 Minuten auf der Stufe vor.

Berühren Sie die Roste während der Verwendung auf dem Grill nur mit Grill-Handschuhen. Stellen Sie die Gusseisen-Grillroste in heißem

Zustand nicht auf brennbare oder hitzeempfindliche Oberflächen.

REINIGUNG

• Lassen Sie die Gusseisen-Grillroste auf dem Grill bei voller Leistung ca. 10 Minuten ausbrennen.
• Lassen Sie diese danach auskühlen. Verwenden Sie eine Bürste mit Nylon- oder Messingborsten (keine Stahlborsten), um Rückstände und Verschmutzungen zu lösen.
• Bei hartnäckiger Verschmutzung: Verwenden Sie den OUTDOORCHEF Reiniger für eine gründliche Reinigung.
• Verwenden Sie keine aggressiven, fettlösenden und chemischen Reinigungsmittel.

HINWEIS: Reinigungsmittel und viel Wasser beschädigen die schützende Patina, Ihr Gusseisenrost wird dadurch rostanfällig.

17. FEHLERBEHEBUNG

Der Brenner zündet nicht:

• Überprüfen Sie, ob Funken von der Elektrode auf den Brenner überspringen.

VORSICHT: Diese Überprüfung darf nur mit geschlossener Gaszufuhr erfolgen.

• Überprüfen Sie, ob die Gaszufuhr der Gasflasche geöffnet ist.
• Stellen Sie sicher, dass sich genug Gas in der Flasche befindet.

Kein Funke:

• Stellen Sie sicher, dass die Powerbank richtig angeschlossen und vollständig aufgeladen ist.
• Der Abstand zwischen Brenner und Elektrode sollte nur 5–8 mm betragen.
• Überprüfen Sie, ob die Kabel bei der elektrischen Zündung und der Elektrode eingesteckt sind und festsitzen.
• Eine manuelle Zündung ist mit einem Stabfeuerzeug über die Öffnung an der rechten Seite der Grillkammer möglich.

Keine oder weniger Leistung:

• Prüfen Sie, ob die Brenner eventuell durch Insekten oder Spinnen/Spinnweben verstopft sind.

Mehr Informationen zur Brennerreinigung finden Sie hier:

https://de.outdoorchef.com/blogs/fragen-lipps/wie-reinige-ich-meinen-brenner

Das SAFETY LIGHT funktioniert nicht:

• Überprüfen Sie, ob die Gaszufuhr an den Gasregulierknöpfen geöffnet ist. (Bei geschlossenem Gasflaschenventil).
• Stellen Sie sicher, dass die Powerbank korrekt eingelegt und geladen ist.

Die Radachse klemmt:

Um zu verhindern, dass die Radachse klemmt, empfehlen wir Ihnen, mindestens einmal jährlich hinter den Rädern Staub, Schmutz und Blütenstaub zu entfernen.

18. VERBRAUCHER-GARANTIE / GEWÄHRLEISTUNG

Für detaillierte Informationen zur Verbrauchergarantie / Gewährleistung verweisen wir gerne auf die Allgemeinen Geschäftsbedingungen (AGB's) unter https://www.outdoorchef.com/agb

Die registrierte Marke OUTDOORCHEF wird durch folgende Unternehmung repräsentiert

Outdoorchef AG | Eggbühlstrasse 28 | Postfach | 8050 Zürich-Schweiz | www.outdoorchef.com

• Einen Händlernachweis finden Sie auf unserer Website unter www.outdoorchef.com ** Die Seriennummer sowie die Artikelnummer können Sie dem Datensticker auf ihrem Grill entnehmen (siehe dazu den ersten Abschnitt dieser BEDIENUNGSANLEITUNG).

19. ERSATZTEILE

Ersatzteile können beim Fachhandel oder ganz einfach direkt unter www.outdoorchef.com bezogen werden.

20. ABFALLENTSORGUNG

Diese Kennzeichnung weist darauf hin, dass dieses Produkt und die enthaltene Powerbank in der gesamten EU nicht mit dem Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden, recyceln Sie diese verantwortungsbewusst. Um ihr gebrauchtes Gerät zurückzugeben, verwenden Sie bitte das Rückgabe- und Sammelsystem oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt für ein umweltverträgliches Recycling verwenden.

Bitte entfernen Sie die Powerbank aus dem Gerät, bevor Sie dieses zur Entsorgungsstelle bringen und entsorgen Sie diese gemäß örtlichen Vorschriften.

21. TECHNISCHE INFORMATIONEN

HEAT X-345 RB

CE 0063 DP 3432

Gas Butan G30 / Propan G31

Butan 30 mbar / Propan 37 mbar

13/3/P (30 mbar) Butan / Propan 30 mbar

Gasverbrauch 1644 g/h

HEAT X-445 RB

CE 0063 DP 3432

Gas Butan G30 / Propan G31

Butan 30 mbar / Propan 37 mbar

Gasverbrauch 1937 g/h

HEAT X-545 RB

CE 0063 DP 3432

Gas Butan G30 / Propan G31

1+28/30/37 mbar Butan 30 mbar / Propan 37 mbar

Gasleistung 31.90 kW Hs

Gasverbrauch 2231 g/h

BLAZING ZONE

Leistung 3.60 kW

Gasverbrauch 252 g/h

Düse (28-30/37 mbar) 0.90 mm / Markierung: BM

Düsen (50 mbar) 0.78 mm / Markierung: BD

RÜCKENBRENNER

Leistung 4.40 kW

Gasverbrauch 308 g/h

Düse (28-30/37 mbar) 1.02 mm / Markierung: AN

Düsen (50 mbar) 0.90 mm / Markierung: BM

POWERBANK

Leistung 10'000 mAh

Input 5V/2.0A

Output 5V/2.1A

Elektrische Zündung

Für den Betrieb der elektrischen Zündung sorgt die im Lieferumfang enthaltene Powerbank.

Hinweis zur Temperaturanzeige

Die Anzeigenabweichung vom Thermometer kann + / - 10% betragen.

Weitere Informationen, Tipps, Tricks, Rezepte und alles Wissenswerte zu OUTDOORCHEF Produkten

finden Sie unter www.outdoorchef.com

KOCHZONE

Leistung

2.90

kW

H

203 g/h

Düse (28-30/37 mbar) 0.84 mm / Markierung: AR

Düsen (50 mbar) 0.74 mm / Markierung: AE

HAUPTBRENNER

kW

Leistung 4.20 kW, Gasverbrauch 294 g/h, Düse (28-30/37 mbar) 0.98 mm / Markierung: BK, Düsen (50 mbar) 0.86 mm / Markierung: BE

1. BENUTZERHANDBUCH 32

1. GASFLASCHEN 35
2. ERSTE VERWENDUNG DES GRILLS 36

Outdoorchef Deutschland GmbH

Wickerer Weg 13-15, 65719 Holheim am Taunus

Hergestellt in China

WICHTIG:

8.3.2 VOR DEM GRILLEN

9.2.2 VOR DEM GRILLEN

10.2.2 VOR DEM GRILLEN

Outdoorchef Deutschland GmbH

Wickerer Weg 13-15, 65719 Holheim am Taunus

Seriennummer:

Hergestellt in China

WICHTIG:

https://de.outdoorchef.com/blogs/fragen-tipps/wie-reinige-ich-meinen-brenner
