BEDIENUNGSANLEITUNG Signum SXE2000.1D ESX

SOMMARIO INDICE BEDIENUNGSANLEITUNG

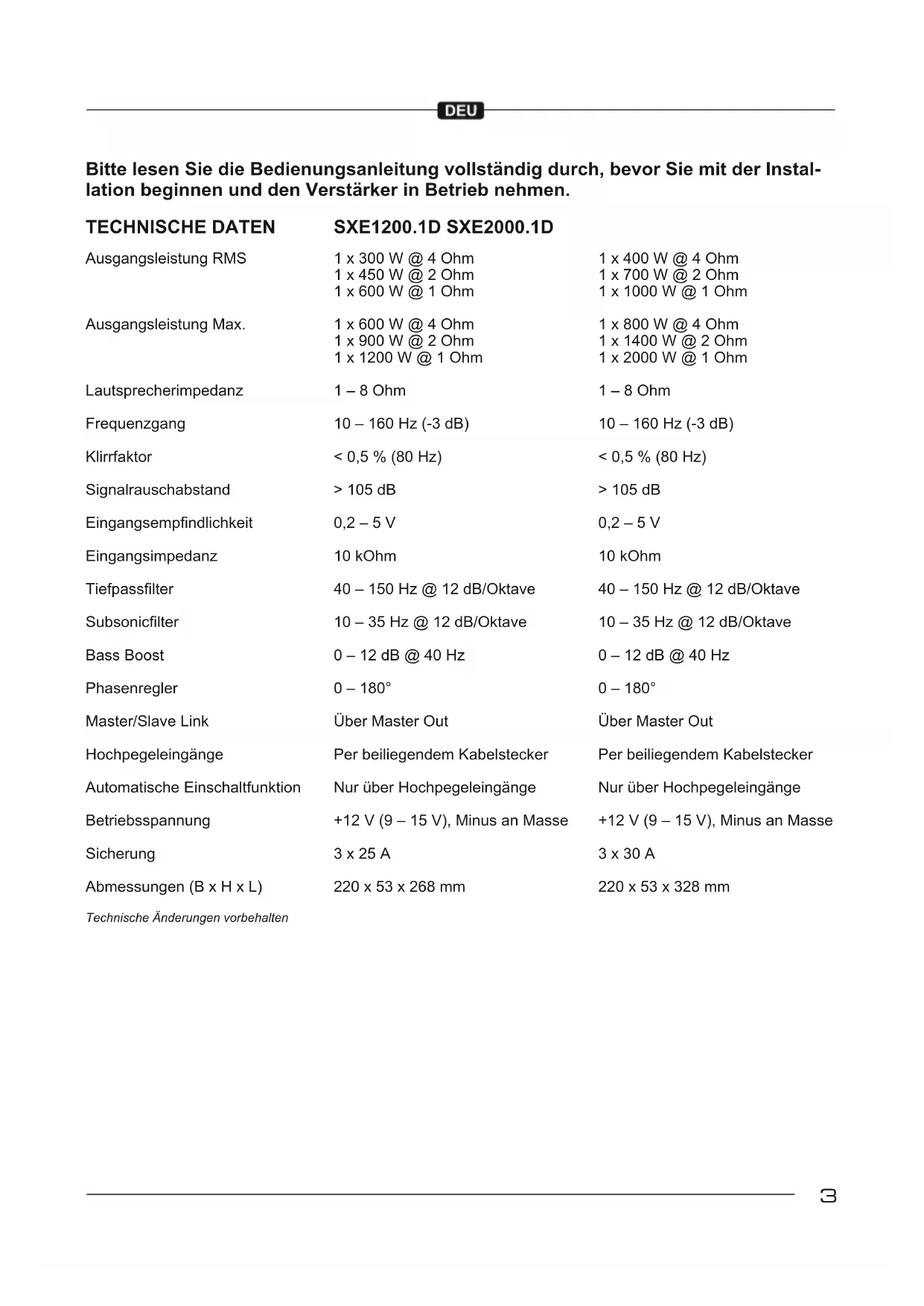

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN Ausgangsleistung RMS Ausgangsleistung Max. Lautsprecherimpedanz Frequenzgang Klirrfaktor Signalrauschabstand Eingangsempndlichkeit Eingangsimpedanz Tiefpasslter Subsoniclter Bass Boost Phasenregler Master/Slave Link Hochpegeleingänge Automatische Einschaltfunktion Betriebsspannung Sicherung Abmessungen (B x H x L) 1 x 300 W @ 4 Ohm 1 x 450 W @ 2 Ohm 1 x 600 W @ 1 Ohm 1 x 600 W @ 4 Ohm 1 x 900 W @ 2 Ohm 1 x 1200 W @ 1 Ohm 1 – 8 Ohm 10 – 160 Hz (-3 dB) < 0,5 % (80 Hz) > 105 dB 0,2 – 5 V 10 kOhm 40 – 150 Hz @ 12 dB/Oktave 10 – 35 Hz @ 12 dB/Oktave 0 – 12 dB @ 40 Hz 0 – 180° Über Master Out Per beiliegendem Kabelstecker Nur über Hochpegeleingänge +12 V (9 – 15 V), Minus an Masse 3 x 25 A 220 x 53 x 268 mm 1 x 400 W @ 4 Ohm 1 x 700 W @ 2 Ohm 1 x 1000 W @ 1 Ohm 1 x 800 W @ 4 Ohm 1 x 1400 W @ 2 Ohm 1 x 2000 W @ 1 Ohm 1 – 8 Ohm 10 – 160 Hz (-3 dB) < 0,5 % (80 Hz) > 105 dB 0,2 – 5 V 10 kOhm 40 – 150 Hz @ 12 dB/Oktave 10 – 35 Hz @ 12 dB/Oktave 0 – 12 dB @ 40 Hz 0 – 180° Über Master Out Per beiliegendem Kabelstecker Nur über Hochpegeleingänge +12 V (9 – 15 V), Minus an Masse 3 x 30 A 220 x 53 x 328 mm Technische Änderungen vorbehalten

- Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einerOberächeanliegen,wodurchdieLuftzirkulationeingeschränktwerdenkönnte.Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichbodenbezug des Kraftfahrzeugs) eingebaut werden. Ein geeigneter Montageort ist der Kofferraum. Schützen Sie den Verstärker vor Erschütterungen, Staub und Schmutz. - Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann. - Achten Sie darauf, dass die Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind. - Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr- zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind. Für die Verkabelung von der Batterie zu den Stromanschlüssen des Verstärkers ist ein Kabelquerschnitt von mind. 10 mm

zu verwenden. Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne- ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehl- funktion oder Störgeräusche und Verzerrungen zur Folge haben. Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrier- ter Sicherung mit dem Pluspol der Batterie verbunden werden. Die Sicherung sollte sich in Nähe der Batterie benden,dieKabellängevomPluspolderBatteriebiszurSicherungmussausSicherheitsgründenunter30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laut- sprecher-Anschlüsse ein. Schließen Sie nun die Einschaltleitung des Steuergeräts (Autoradio) an die REM-Buchse des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm

ausreichend. AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch- Eingang des Verstärkers (Abb. 1,8) ist darauf zu achten, dass die Audiosignalkabel und Stromkabel mög- lichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern. LAUTSPRECHERVERKABELUNG - Die Gesamtimpedanz von 1 Ohm darf nicht unterschritten werden. - Verbinden sie niemals die Lautsprecher-Anschlüsse mit der Masse des Fahrzeugchassis oder mit der +12 V Stromversorgung. Dies würde erhebliche Schäden verursachen. Wird der Verstärker mit zu niedrigen Lautsprecher-Impedanzen betrieben oder falsch bedient, kann dies zu ernsthaften Schäden am gesamten Soundsystem führen und die Garantieleistung könnte hierbei erlöschen.5 EINGANGSEMPFINDLICHKEIT Drehen Sie den Regler LEVEL INPUT (Abb. 1,7) gegen den Uhrzeigersinn auf die MIN Position. Dann dre- hen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL INPUT (Abb. 1,7) im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL INPUT ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST (Abb. 1,3) können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!

HOCHPEGELEINGÄNGE & AUTOMATISCHE EINSCHALTFUNKTION

Die Hochpegeleingänge HI INPUT (Abb. 6) dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautspre- cherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers. ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Der Verstärker erkennt einen Spannungsanstieg auf 6 Volt durch einen sogenannten ”DC Offset” bei einem an den Hochpegeleingängen HI INPUT (Abb. 6) anliegenden Hochpegelsignal. Beim Einschalten des Steuerge- rätes wird dadurch der Verstärker automatisch mit eingeschaltet. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung REM (Abb. 2,2) ist in diesem Falle ohne Funktion und muss nicht belegt werden. Hinweis: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese ”High Power”-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden. REGELBARER SUBSONICFILTER Mit dem Regler SUB SONIC (Abb. 1,5) kann die untere Trennfrequenz eingestellt werden, um aus dem Bass- SignalsehrtiefeFrequenzenherauszulternunddamitdenSubwooferzuentlastenoderumeinBandpass- Signal zu erzeugen. Falls Sie dies nicht wünschen, drehen Sie den Regler (Abb. 1,5) ganz nach links auf die 10 Hz-Stellung. ACHTUNG: Der eingestellte Wert des Reglers SUB SONIC (Abb. 1,5) darf nicht höher als der eingestellte Wert des Reglers LOW PASS (Abb. 1,4) sein, andernfalls ist keine Musik zu hören. REGELBARER TIEFPASSFILTER Mit dem Regler LOW PASS (Abb. 1,4) können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger. REGELBARE PHASENVERSCHIEBUNG Mit dem Regler PHASE SHIFT (Abb. 1,6) kann die Phasenlage zwischen 0° und 180° eingestellt werden um das Ausgangssignal an die Fahrzeugakustik anzupassen. BASSPEGEL-FERNBEDIENUNG Mit der beiliegenden Kabel-Fernbedienung kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE (Abb. 1,2) mit dem beiliegenden Kabel.6 ABBILDUNGEN (Seite 34-38

MASTER/SLAVE LINK-MODUS

Im Master/Slave-Betrieb ist es möglich zwei baugleiche SXE1200.1D/SXE2000.1D Endstufen miteinander zu verlinken. Der Vorteil ist hierbei, dass die Weichensektion von Verstärker 2 umgangen wird und für beide Ver- stärkerdiegleicheWeichenkongurationaktivist.SomitverdoppeltsichdieAusgangsleistungunddiebeiden SXE1200.1D/SXE2000.1D Verstärker arbeiten dann wie eine Endstufe. Beachten Sie dazu die Hinweise im Abschnitt ”MASTER/SLAVE-BETRIEB / 2 x SXE1200.1D/SXE2000.1D” auf Seite 7 und die Abbildung 5a bis 5c auf Seite 37. ANSCHLÜSSE UND BEDIENELEMENTE (ABB. 1) (1) Betriebs-/Schutzschaltungsanzeige (2) Anschluss für die beiliegende Basspegel-Fernbedienung (3) Regler für die Bassanhebung (4) ReglerfürdenTiefpasslter (5)ReglerfürdenSubsoniclter (6) Regler für die Phasenverschiebung (7) Eingangspegelregler (8) Stereo Audiosignal-Eingänge (9) Mono Audiosignal-Ausgang (OUT MASTER), ausgehend zu weiterem SXE1200.1D/SXE2000.1D Mono Audiosignal-Eingang (IN SLAVE), kommend von weiterem SXE1200.1D/SXE2000.1D STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. 2) (1) Anschlussklemme GND für den Massepunkt (2) Anschlussklemme REMOTE für die Einschaltleitung (3) Anschlussklemme +12 V für Pluspol-Anschluss an der Fahrzeugbatterie (4) Fahrzeugbatterie (5) Kabelsicherung (nicht im Lieferumfang enthalten) (6) Einschaltleitung vom Steuergerät oder der elektrischen Antenne (7) Gerätesicherungen 1-KANAL-BETRIEB MONO / 1 x SUBWOOFER (ABB. 3) Wenn der Verstärker von einem Autoradio mit 2 Ausgangskanälen angesteuert wird und damit ein Subwoofer betrieben werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Basspegel-Fernbedienung (2) Zum Steuergerät, Audiosignal-Ausgang links oder Subwooferausgang (3) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang (4) Subwoofer(1-8Ω) 1-KANAL-BETRIEB MONO / 2 x SUBWOOFER (ABB. 4) Wenn der Verstärker von einem Autoradio mit 2 Ausgangskanälen angesteuert wird und damit zwei Subwoofer betrieben werden sollen, sind die Anschlüsse folgendermaßen vorzunehmen:ç (1) Basspegel-Fernbedienung (2) Zum Steuergerät, Audiosignal-Ausgang links oder Subwooferausgang (3) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang (4) Subwoofer1(2-8Ω) (5) Subwoofer2(2-8Ω)7 MASTER/SLAVE-BETRIEB / 2 x SXE1200.1D/SXE2000.1D (ABB. 5a-5c) Wenn ein Verstärker (MASTER) von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird und ein weiterer Verstärker (SLAVE) über den Anschluss OUT MASTER (Abb. 1,9) angesteuert werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Basspegel-Fernbedienung (2) Zum Steuergerät, Audiosignal-Ausgang links (3) Zum Steuergerät, Audiosignal-Ausgang rechts (4) Cinch-Verbindung zwischen MASTER und SLAVE Wenn mit beiden Verstärkern je ein Subwoofer betrieben werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (5) Subwoofer 1 (1-8 Ohm) (6) Subwoofer 2 (1-8 Ohm), muss am SLAVE mit invertierter Polarität angeschlossen werden (– an +) Wenn mit beiden Verstärkern zusammen ein Subwoofer betrieben werden soll, sind die Anschlüsse folgender- maßen vorzunehmen: (7) Subwoofer (2-8 Ohm) (8) Der Subwoofer muss am SLAVE mit invertierter Polarität angeschlossen werden (– an +) (9) MASTER und SLAVE müssen an beiden Minus-Lautsprecher-Anschlüssen miteinander verbunden werden WICHTIG! Beachten Sie stets die korrekte Polung aller Anschlüsse! SCHUTZSCHALTUNG Die POWER/PROTECTION LED (Abb. 1,1) leuchtet grün auf, wenn das Gerät betriebsbereit ist. Die POWER/PROTECTION LED (Abb. 1,1) leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss bzw. eine zu geringe Impedanz an den Lautsprecheranschlüssen anliegt. Wenn dies eintritt, schaltet die inte- grierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.8 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. PrüfenSie,obdiePOWER/PROTECTIONLEDgrünaueuchtet.IstdiesderFall,fahrenSiemitSchritt3fort,fallsnicht,fahrenSiehierfort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen. Punkt 2: Die POWER/PROTECTION LED leuchtet rot auf. 1.FallsdieLEDrotaueuchtet,bedeutetdies,dassmöglicherweiseeinKurzschlussindenLautsprecheranschlüssenvorliegt. Überprüfen,ob die Lautsprecher ordnungsgemäß angeschlossen sind. Benutzen Sie einen Multimeter, um mögliche Kurzschlüsse inderLautsprecherverkabelungzunden.EinezuniedrigeLautsprecherimpedanzkannebenfallsdazuführen,dassdiePROTECT- LEDrotaueuchtet.

2. Leuchtet die POWER/PROTECTION LED aufgrund Überhitzung auf, sollte die Lautsprecherimpendanz überprüft und ggfs. neu

verkabelt werden. Auch dies kann auch ein Zeichen dafür sein, dass der Verstärker auf sehr hoher Leistung betrieben wird, ohne dass ein adäquater Luftstrom um den Verstärker herum vorhanden ist. Dann sollten Sie das System ausschalten und den Verstärker abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist der Verstärker möglicherweise defekt. Wenden Sie sich dann im Garantiefall an den Verkäufer. Punkt 3: Den Verstärker auf Audioleistung überprüfen. 1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Verstärker nicht beschädigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschaltetem Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen. Punkt 4: Prüfen warum beim Einschalten des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen. Punkt 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

2. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am

Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs. ODER

3. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden.

Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist. ODER

4. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

5. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des
