Produkttyp	Digitales Barometer-Thermometer-Hygrometer
Marke	TFA
Modell	Cosy Baro 35.1154.01
Abmessungen (mit Ständer)	104 × 104 × 77 mm
Gewicht (Gerät allein)	86 g
Stromversorgung	2 AAA-Batterien 1,5 V (nicht im Lieferumfang)
Temperaturbereich	-10 °C bis +60 °C (14 °F bis 140 °F)
Feuchtigkeitsbereich	1 % bis 99 % rF
Luftdruckbereich	913 bis 1113 hPa
Temperaturgenauigkeit	±1 °C
Feuchtigkeitsgenauigkeit	±5 % (10 % bis 90 % rF), ±7,5 % außerhalb
Druckgenauigkeit	±3 hPa (950-1050 hPa bei 20-30 °C)
Funkfrequenz	868 MHz
Maximale Sendeleistung	< 25 mW
Anzeige	LCD: Druck, Temperatur, Luftfeuchtigkeit, 24h-Histogramm
Hauptfunktionen	Messung relativer/absoluter Druck, Temperatur, Luftfeuchtigkeit, 24h-Histogramm, Einstellung relativer Druck, Einheit °C/°F, Verbindung mit WeatherHub (optionaler Gateway)
Pflege	Mit einem weichen, feuchten Tuch reinigen. Keine Lösungsmittel.
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren. Nicht öffnen oder verändern. Batterien: Nicht ins Feuer werfen, nicht wiederaufladen.
Erhältliche Ersatzteile	AAA-Batterien (Standard)
Reparierbarkeit	Nicht vom Benutzer reparierbar. Händler kontaktieren.
Im Lieferumfang enthalten	Bedienungsanleitung
Optionales Zubehör	WeatherHub Gateway (z.B. 31.4001.02)
Verwendungszweck	Innenbereich, auf Tisch oder an der Wand montiert

Häufig gestellte Fragen - Cosy Baro 35.1154.01 TFA

Wie stelle ich den relativen Luftdruck ein?

Halten Sie die Taste SET/+ 5 Sekunden lang gedrückt. Der Druckwert blinkt. Verwenden Sie SET/+ und °C/°F/- zur Anpassung, warten Sie dann 5 Sekunden zur Bestätigung.

Wie ändere ich die Temperatureinheit?

Drücken Sie die Taste °C/°F/-, um zwischen Grad Celsius und Grad Fahrenheit zu wechseln.

Was tun, wenn das Display leer bleibt?

Überprüfen Sie die Polarität der Batterien. Ersetzen Sie diese gegebenenfalls durch neue AAA 1,5 V Batterien.

Wie verbinde ich das Gerät mit WeatherHub?

Öffnen Sie die WeatherHub-App, tippen Sie auf Neuen Sensor hinzufügen und scannen Sie den QR-Code auf der Rückseite des Geräts. Ein WeatherHub-Gateway (nicht im Lieferumfang) ist erforderlich.

Wie groß ist die Funkreichweite?

Die Frequenz beträgt 868 MHz mit einer maximalen Sendeleistung von 25 mW. Die typische Reichweite beträgt etwa 30 bis 100 Meter im freien Gelände, kann aber je nach Umgebung variieren.

Wie wird das Druckhistogramm interpretiert?

Das Histogramm zeigt den Druckverlauf über 24 Stunden in 7 Schritten. Steigende Balken deuten auf eine Wetterverbesserung hin, fallende auf eine Verschlechterung. Der 0h-Balken entspricht dem aktuellen Druck.

Wie genau ist die Feuchtigkeitsmessung?

Die Genauigkeit beträgt ±5 % zwischen 10 % und 90 % rF und ±7,5 % außerhalb dieses Bereichs.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes Tuch. Keine Lösungsmittel oder scheuernden Reiniger verwenden.

Was tun bei auslaufenden Batterien?

Tragen Sie Schutzhandschuhe und eine Schutzbrille. Entfernen Sie die Batterien vorsichtig und reinigen Sie das Batteriefach. Entsorgen Sie verbrauchte Batterien gemäß den Vorschriften.

Wo finde ich die EU-Konformitätserklärung?

Die EU-Konformitätserklärung ist auf der Website www.tfa-dostmann.de durch Eingabe der Artikelnummer 35.1154 verfügbar.

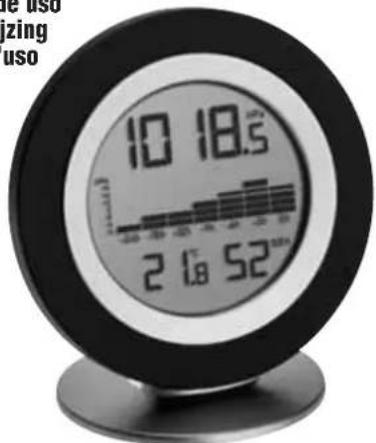

BEDIENUNGSANLEITUNG Cosy Baro 35.1154.01 TFA

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite

Bedienungsanleitung Instruction manual Mode d'emploi Instrucciones de uso Gebruiksaanwijzing Istruzioni per l'uso

TFA®

10 18:50 2 16° 52°

Kat. Nr. 35.1154

CE

RoHS

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 2

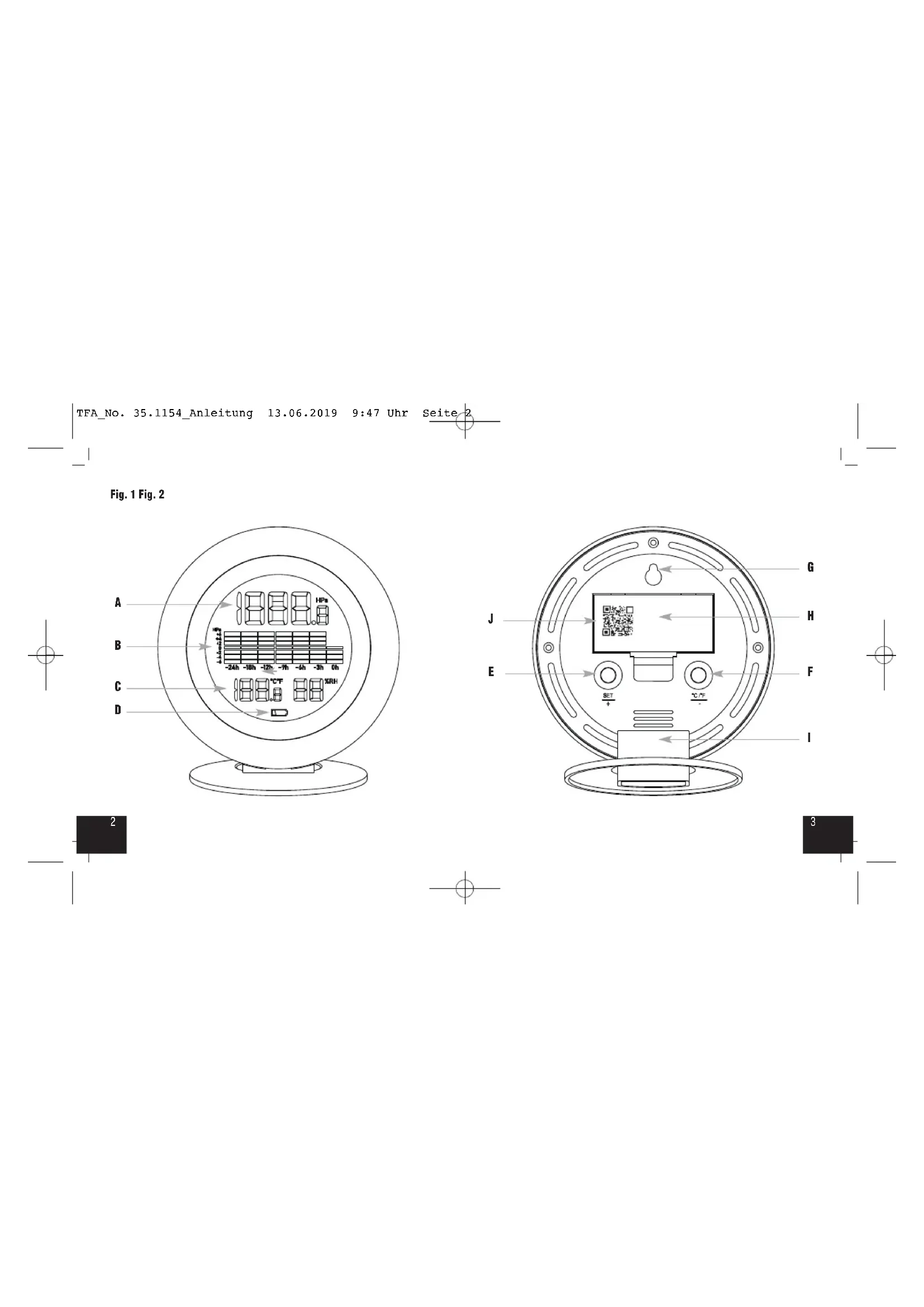

Fig. 1 Fig. 2

A B C D HPa -24h -10h -12h -7h -6h -3h 0h 188.0 °CF 88.0 %RH

Vielen Dank, dass Sie sich für diese Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
  So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Digitales Barometer-Thermometer-Hygrometer
• Bedienungsanleitung

COSY BARO – Barometer-Thermometer-Hygrometer

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Anzeige von Luftdruck, Innentemperatur und Luftfeuchtigkeit
• Grafische Darstellung des Luftdruckverlaufs der letzten 24 Stunden
• Verbindung mit WeatherHub-Gateway (nicht inkl.) ermöglicht zahlreiche Zusatzfunktionen über Smartphone-App
• Standard-Funktionen: Abruf der Messwerte, 90-Tage-Historie, Alarm-Features
  • PRO-Funktionen: Grafiken, Max.-Min.-Funktion, Daten-Export

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht! Verletzungsgefahr!

- Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 4

COSY BARO – Barometer-Thermometer-Hygrometer

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

COSY BARO – Barometer-Thermometer-Hygrometer

5. Bestandteile

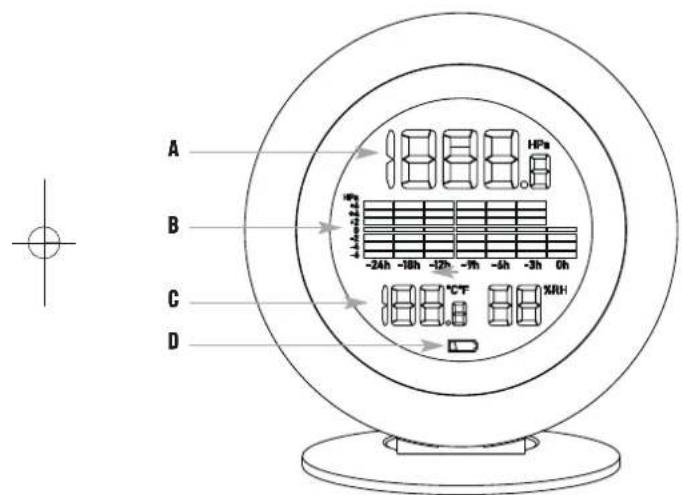

Display-Anzeige (Fig. 1)

A: Luftdruck
B: Luftdruckverlauf der letzten 24 Stunden
C: Innentemperatur und Luftfeuchtigkeit
D: Batteriesymbol

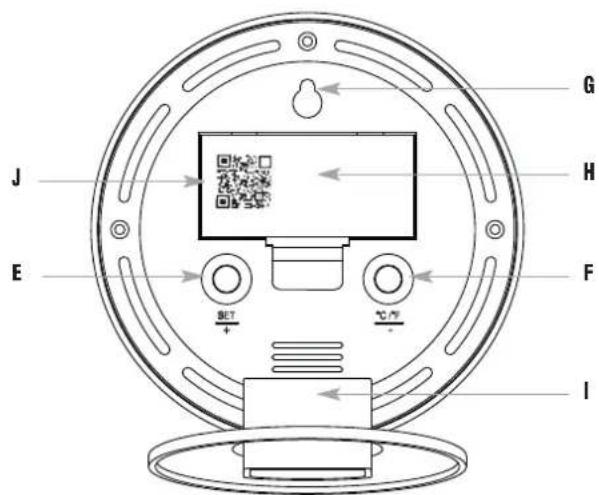

Tasten (Fig. 2)

E: SET/+ Taste
F: °C/°F/- Taste

Gehäuse (Fig. 2)

G: Wandaufhängung
H: Batteriefach
I: Ständer
J: QR Code zum Einscannen für WeatherHub App

6. Inbetriebnahme

- Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr

COSY BARO – Barometer-Thermometer-Hygrometer

• Alle Segmente werden kurz angezeigt und nachfolgend die Nummer und die Versionsnummer der Software sowie der absolute, aktuell vom Luftdrucksensor gemessene Luftdruck.
  • Die Innentemperatur und die Luftfeuchtigkeit erscheinen im Display.
  • Das Gerät ist jetzt betriebsbereit.

7. Einstellungen

7.1 Einstellung des relativen Luftdrucks

• Das Barometer muss vor dem Gebrauch erst auf Ihre Ortshöhe eingestellt werden.
• Erfragen Sie den aktuellen relativen Luftdruck Ihrer Umgebung (Wert vom Wetteramt, Internet).
• Halten Sie die SET/+ Taste für 5 Sekunden gedrückt, um in den Einstellmodus zu gelangen. Der Luftdruckwert (Voreinstellung: 1013 hPa) beginnt zu blinken.
• Mit der SET/+ und °C/°F/– Taste können Sie den relativen Luftdruckwert einstellen.
• Halten Sie die Tasten gedrückt, gelangen Sie in den Schnelllauf.
• Um die Eingabe zu bestätigen, warten Sie 5 Sekunden, bis die Anzeige wieder in den Normalmodus zurückkehrt.

COSY BARO – Barometer-Thermometer-Hygrometer

7.2 Einstellung der Temperatureinheit

- Drücken Sie die °C/°F/- Taste, um zwischen Celsius (°C) oder Fahrenheit (°F) als Temperaturanzeige auszuwählen.

8. Luftdruckverlauf der letzten 24 Stunden

• Die Balkengrafik zeigt den Trend der Luftdruckentwicklung über die letzten 24 Stunden in 7 Schritten: 0h, -3h, -6h, -9h, -12h, -18h, -24h.
- Die „Oh“ in der Skalenmitte entspricht dem aktuellen Luftdruck und jede Abweichung (±2, ±4, ±6) zeigt an, wie hoch oder niedrig der zurück liegende „hPa“-Wert im Vergleich zum aktuellen Luftdruck war.
- Steigen die Balken an, so bedeutet dies eine durch steigenden Luftdruck verursachte Wetterbesserung. Fallende Balken bedeuten sinkenden Luftdruck und damit eine vom aktuellen Zeitpunkt „Oh“ zu erwartende Wetterverschlechterung.

9. Gesünder Wohnen durch die Kontrolle von Temperatur und Luft-feuchtigkeit

- Die Kontrolle von Innentemperatur und Luftfeuchtigkeit durch gezieltes Heizen und Lüften schafft ein behagliches und gesundes Wohnklima und spart sogar Heizkosten.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 6

COSY BARO – Barometer-Thermometer-Hygrometer

• Zu feuchte Raumluft begünstigt die Entstehung von Schimmel. Aber auch ein zu trockenes Raumklima schadet der Gesundheit, insbesondere der Haut und den Atemwegen.
• Ideal ist eine Innentemperatur von 18 °C – 22 °C und eine relative Luftfeuchtigkeit von 40 – 60%.

10. Verbindung mit dem WeatherHub Gateway (nur nutzbar mit einem WeatherHub-System)

• Sie können die Station mit dem Gateway (nicht im Lieferumfang enthalten) aus dem System „WeatherHub“ verbinden. Ihre Daten werden dann per Funk über das Gateway-Modul und das Internet direkt an einen Server übertragen. Mit Ihrem Smartphone können Sie diese Informationen jederzeit abrufen und zahlreiche Zusatzfunktionen nutzen.
• Öffnen Sie die WeatherHub-App, es wird die Übersicht angezeigt. Tippen Sie auf „Neuen Sensor hinzufügen“ und scannen Sie den QR Code auf der Rückseite der Station.
• Weitere Informationen und eine ausführliche Beschreibung finden Sie unter www.tfa-dostmann.de/weatherhub

COSY BARO – Barometer-Thermometer-Hygrometer

10.1 Benötigtes Zubehör:

• WeatherHub Starter-Set mit Gateway, z.B.: Kat.-Nr. 31.4001.02, 31.4002.02

11. Aufstellen oder Aufhängen

• Nutzen Sie die Wandaufhängung, um das Gerät mit einem Nagel oder einer Schraube an die Wand zu hängen.
• Zum Aufstellen stecken Sie das Gerät auf den beiliegenden Ständer.

12. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

12.1 Batteriewechsel

• Wenn das Batteriesymbol erscheint, wechseln Sie die Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue 1,5 V AAA Batterien ein. Vergewissern Sie sich, dass die Batterien polrichtig eingelegt sind.
• Schließen Sie das Batteriefach wieder.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 7

COSY BARO - Barometer-Thermometer-Hygrometer

- Im Falle eines Batteriewechsels muss der relative Luftdruck gemäß der Grundeinstellungsprozedur neu eingestellt werden.

13. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine/ unkorrekte Anzeige → Batterien polrichtig einlegen

→ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

14. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

COSY BARO - Barometer-Thermometer-Hygrometer

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

15. Technische Daten

Temperatur

Messbereich -10°C...+60°C / 14°F...140°F

Auflösung 0,1 °C

Genauigkeit ±1 °C

Luftfeuchtigkeit

Messbereich 1% ...99% r. F.

Auflösung 1 %

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 8

COSY BARO – Barometer-Thermometer-Hygrometer D

Genauigkeit ±5% von 10%...90%,ansonsten ±7,5%
MessintervallTemperatur + Luftfeuchte 6 Sekunden
LuftdruckMessbereich 913 ... 1113hPaGenauigkeit ±3 hPa(950 hPa...1050 hPa @ +20°C...+30°C)Messintervall 1 Minute
WeatherHubMessintervall 6 Minuten
Übertragungsfrequenz	868	MHz
Maximale Sendeleistung < 25mW
Spannungsversorgung Batterien 2 x 1,5 V AAA(nicht inklusive)

COSY BARO – Barometer-Thermometer-Hygrometer D

Größe 104 x 20 (77) x 104 mm

Gewicht 86 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmannveröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1154 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,

Zum Ottersberg 12, D-97877 Wertheim, Deutschland 05/19

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 9

COSY BARO – Barometer-thermometer-hygrometer GB

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 12

COSY BARO – Barometer-thermometer-hygrometer GB

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 13

COSY BARO – Barometer-thermometer-hygrometer GB

14. Waste disposal

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 14

COSY BARO – Barometer-thermometer-hygrometer GB

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,

Zum Ottersberg 12, D-97877 Wertheim, Germany 05/19

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr

Seite 17

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 18

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 20

E-Mail : [e-mail]

TFA Dostmann GmbH & Co. KG.

Zum Ottersberg 12, D-97877 Wertheim, Allemagne 05/19

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 21

COSY BARO – Barometro termometro igrometro ①

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 24

COSY BARO – Barometro termometro igrometro

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 25

COSY BARO – Barometro termometro igrometro

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 26

COSY BARO – Barometro termometro igrometro ①

WeatherHub

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG.

Zum Ottersberg 12, D-97877 Wertheim, Germania 05/19

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr

Seite 27

COSY BARO – Barometer-Thermometer-Hygrometer

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 28

COSY BARO – Barometer-Thermometer-Hygrometer

15. Technische gegevens

Temperatuur

Meetbereik -10 °C... +60 °C /14 °F...140 °F
Resolutie	0,1	°C
Precisie ±1 °C

Luchtvochtigheid

Meetbereik 1% .... 99% r. F.
Resolutie	1	%
Precisie ±5% van 10%...90%, anders ±7,5%

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 32

COSY BARO – Barometer-Thermometer-Hygrometer NL

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 34

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 36

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 38

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG.

Zum Ottersberg 12, D-97877 Wertheim, Alemania 05/19
