XS01x6 - Rauchmelder X-Sense - Kostenlose Bedienungsanleitung

Produkttyp	Fotoelektrischer Rauchmelder
Marke	X-Sense
Modell	XS01x6
Stromversorgung	Integrierte Lithiumbatterie, Lebensdauer 10 Jahre im Standby
Batterielebensdauer	Bis zu 10 Jahren
Sensortyp	Fotoelektrisch
Alarmlautstärke	≥ 85 dB in 3 Metern (3,2 ± 0,3 kHz)
Stummmodus	Dauer ca. 9 Minuten
Erfassungsbereich	20 bis 40 m²
Betriebstemperatur	4,4 °C bis 37,8 °C
Betriebsfeuchtigkeit	≤ 85% (nicht kondensierend)
Standby-Strom	< 6 μA (Durchschnitt)
Alarmstrom	< 30 mA (Durchschnitt)
Sicherheitsnormen	EN 14604:2005+AC:2008
LED-Anzeige	Rot: blinkt je nach Zustand (Normal, Alarm, schwache Batterie usw.)
Wartung	Reinigung alle 3 Monate mit einem Staubsauger mit weicher Bürste; keine Reinigungsmittel verwenden
Verpackungsinhalt	1 Rauchmelder, 1 Montagesockel, 2 Schrauben, 2 Dübel, 1 Handbuch
Hersteller	X-Sense Innovations Co., Ltd., Shenzhen, China
Kundendienst	E-Mail: [e-mail]

Häufig gestellte Fragen - XS01x6 X-Sense

Ist der Rauchmelder XS01x6 für hörgeschädigte Personen geeignet?

Nein, dieser Melder ist nicht dafür vorgesehen, Hörgeschädigte zu alarmieren. Die 85 dB laute Sirene kann von manchen Personen möglicherweise nicht wahrgenommen werden.

Wie installiere ich den Rauchmelder X-Sense XS01x6?

Verwenden Sie den Montagesockel, um die Schraubenpositionen an der Decke oder Wand zu markieren. Bohren Sie die Löcher, stecken Sie die Dübel ein, befestigen Sie den Sockel mit den Schrauben. Drehen Sie dann den Melder um eine Vierteldrehung im Uhrzeigersinn, um ihn zu verriegeln. Testen Sie anschließend das Gerät.

Wie teste ich den Rauchmelder?

Stellen Sie sicher, dass der Melder richtig auf dem Sockel verriegelt ist. Drücken Sie die Testtaste. Der Melder sollte drei Pieptöne abgeben und die rote LED blinkt einmal pro Sekunde. Wenn nicht, lesen Sie die Fehlerbehebungsanleitung.

Was tun bei Fehlalarm (Kochen, Duschen)?

Sie können den Melder in den Stummmodus versetzen, indem Sie kurz die Testtaste drücken. Die rote LED blinkt dann alle 5 Sekunden. Das Gerät kehrt nach ca. 9 Minuten automatisch in den Normalmodus zurück. Überprüfen Sie auch den Standort und reinigen Sie den Melder bei Bedarf.

Wie lange hält die Batterie?

Die integrierte Lithiumbatterie bietet eine Lebensdauer von 10 Jahren im Standby-Modus. Am Ende der Lebensdauer gibt der Melder alle 60 Sekunden einen Piepton mit rotem LED-Blinken ab. Ersetzen Sie dann das Gerät (die Batterie ist nicht separat austauschbar).

Wie reinige ich den Rauchmelder?

Reinigen Sie den Melder alle 3 Monate: Nehmen Sie ihn vom Sockel ab und saugen Sie vorsichtig die Abdeckung und die Öffnungen mit einem weichen Bürstenaufsatz ab. Verwenden Sie niemals Reinigungsmittel, Lösungsmittel, Farbe oder Aerosole in der Nähe.

Was bedeutet rotes LED-Blinken mit zwei Pieptönen alle 40 Sekunden?

Dies zeigt eine Fehlfunktion des Melders an. Versuchen Sie, ihn zu reinigen. Wenn das Problem weiterhin besteht, ersetzen Sie das Gerät sofort.

Wo soll der Rauchmelder für optimalen Schutz installiert werden?

Installieren Sie ihn vorzugsweise in der Mitte der Decke, mindestens 50 cm von den Ecken entfernt. In Schlafzimmern, Fluren und auf jeder Etage. Vermeiden Sie tote Winkel und Bereiche in der Nähe von Küchen oder Badezimmern, um Fehlalarme zu reduzieren.

Erkennt der Melder Kohlenmonoxid (CO) oder Flammen?

Nein, dieser Rauchmelder erkennt weder Kohlenmonoxid noch Wärme noch Flammen. Er ist nur zur Raucherkennung ausgelegt. Für CO verwenden Sie einen speziellen Melder.

Was tun, wenn der Melder beim Test nicht ertönt?

Überprüfen Sie zunächst, ob der Melder richtig befestigt ist. Drücken Sie fest auf die Testtaste. Wenn immer noch kein Ton ertönt, ist der Melder möglicherweise defekt; ersetzen Sie ihn sofort.

BEDIENUNGSANLEITUNG XS01x6 X-Sense

These Gebrauchsanweisung enthalt wichtige Informationen zur Bedienung Ihres X-Sense Rauchmelders. Vergewissem Sie sich, dass Sie diese Gebrauchsanweisung vollständig gelesen haben, bevor Sie den Melder installmenten und in Betriebnehmen. Wenn Sie diesen Rauchmelder zur Verwendung durch andere installmenten, müssen Sie these Handbuch (oder eine Kopie davon) dem Endverbraucher überlassen.

Einführung

Vielen Dank für den Kauf unseres Rauchmelders. Diese Rauchmelder entspricht der europäischen Norm EN 14604:2005+AC:2008 und wurde entwickelt, um Rauch zu erkennen. Unsere Produkte werden ständig verbessert und erweitert.

- Batterie betrieben

Eine langbeige Lithium-Batterie im Melder sorgt für eine Lebensdauer von 10 Jahren im Standby-Zustand.

Schwache Batterie Warnung

Der Alarm piept einmal und LED-Statusleuche blinkt alle 60 Sekunden, wenn die Batterie schwach ist.

\* Störungswarnung

Der Alarm errotz zweimal und die LED-Anzeige blinkt alle 40 Sekunden, wenn eine Fehlfunktion des Melders vorliegt.

- Alarmpause (Stummschaltung)

Schalten Sie ihren Rauchmelder aus, indem Sie kurz die Testtaste drucken, wenn Nicht-Notfallrauch (z.B. Dampf) Störungsmeldungen verursacht. Die rote Statusleuchtete blinkt alle 5 Sekunden, um Sie daran zu einnern, dass der Rauchmelder ausgeschaltet ist. Drucken Sie die Test/Stummschalt-Taste, um den Ruhemodus zu beenden oder warten Sie 9 Minuten, bis der Melder den Ruhemodus automatisch beendet.

Lauter 85 Dezibel Piezo-Alarm

Setzt sich automatisch zurück, wenn der Gefahrensituation vorbei ist.

Lieferumfang

1×Alarm-Einheit

1×Montagehaiterung

2× Schrauben

2× Dubel

1×Gebrauchsanweisung

Sicherheitshinweise

WICHTIG!

1. GEFAHREN,WARNHINWEISE UND VORSICHTSHINWEISE WEISE SIE AUF WICHTIGE GEBRAUCHSANWEISUNGEN ODER AUF POTENZIELL GEFAHRILCHE SITUATIONEN HIN. ACHTEN SIE BESONDERS AUF DIESE SACHVERHALTE.
2. DIESER MELDER IST NICT DAZU BESTIMMT, HORGESCHÄDIGTE PERSONEN ZU WARNEN. DER KONSUM VON ALKOHOL ODER DROGEN KANN DIE HÖRBARKEIT DES RAUCHMELDERS EBENFALLS BEEINTRACHTIGEN.
3. BRANDE IN SCHORNSTEINEN, WÄNDEN, DACHERN, VERSCHIEDENEN EBENEN ODER HINTER GESCHLOSSEN TÜREN WERDEN MÖGLICHERWEISE NICTT ERKANN.
4. DIESES GERAT ERKENNT KEINE FLAMMEN, HITZE, KOHLENMONOXID ODER ANDERE GEFAHRliche GASE.

WARNING!

1. IGNORIEREN SIE NIEMALS EINEN ALARM. NICTBEACHTUNG KANN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOD FührREN.
2. DIE STUMMSCHALTFUNKTION DIENT NUR IHRER BEQUEMLICHKEIT UND WIRD EIN PROBLEM NICT BEHEBEN. UBERPRUEN SIE IHR ZUHAUSE NACH JEDEM ALARM IMMER AUF EIN MOGILCHES PROBLEM. NICTBEACHTUNG KANN ZU VERLETZUNGEN ODER ZUM TOD FührREN.
3. TESTEN SIE DIESEN RAUCHMELDER EINMAL PRO WOCHE, SOLLTE JEMALS EIN TESTFEHLER DES MELDERS VORLIEGEN, ERSETZEN SIE IHN SOFORT! WENN DER

MELDER NICT EINWANDFREI FUNKTIONIER, WARNER MOGLICHERWEISE NICT VOR GEFAHREN.

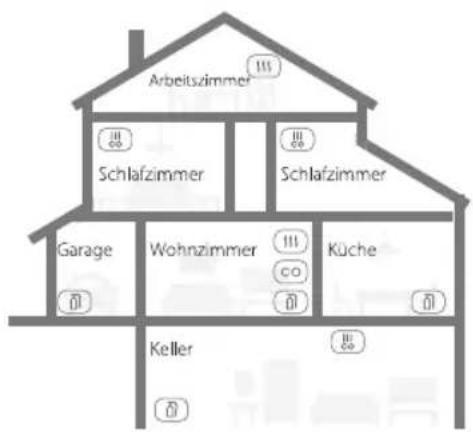

Wahl des Installationsortes

Rauchwarmelder

Rauch- und Kohlenmonoxidmelder

CO Kohlenmonoxidemelder

Feuerlischer

1. Priorisieren Sie die Installation eines Rauchmelders im Schlafzimmer und in den Gängen und stellen Sie bisher, dass Sie den Melder von allen Schlafbereichen horen können. In einem Haus mit mehreren Schlafzimmern, installmenten Sie einen Melder in jeder Schlafzimmer. Wenn Sie nur einen Rauchmelder in Ihr dem Haus installieren, installmenten Sie den Melder möglichst in der Höhe aller Schlafzimmer und nicht in einem Keller oder Ofenraum.
2. Installieren Sie einen Melder über der Treppe und auf jeder Etage des Haues.

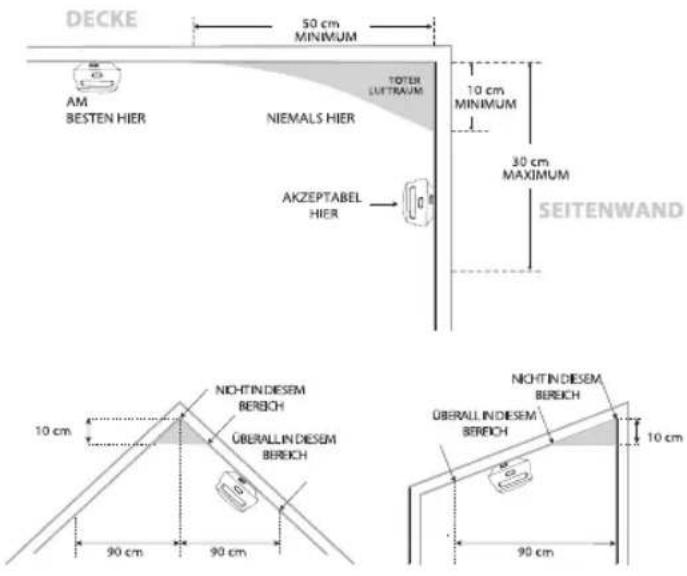

3. Rauch, Hitze und alles, was brennt, breitet sich nach dem Aufsteigen an die Decke horizontal aus, so dass der Melder nach Möglichkeit in der Mitte der Decke installiert werden kann. Vergewissern Sie sich, dass sich der Melder in Reichweite aller Ecken des Raumes befriendent.
4. Wenn ein Melder nicht in der Mitte einer Decke installiert werden kann, installieren Sieihn in einem Abstand von 50 cm zu Raumecken.
5. Wird ein Melder an einer Wand installiert, sollte der Abstand zur Decke 10-30 cm betragen.
6. Wenn die Länge eines Raumes oder einer Halle mehr als 900 cm beträgt, müssen Sie mehrere Melder in demselben Raum installieren.
7. Wenn die Wand oder Decke geneigt ist, muss der Melder innerhalb 90 cm vom hochsten Wand- oder Deckenpunkt (horizontal gemessen) im Raum entfernrt installiert werden.

WARNING!

1. DER RAUCHMELDER SOLLTE VON EINER KOMPETENTEN PERSON INSTALLIERT WERDEN.
2. DIE INSTALLATION DES MELDERS SOLLTE NICT ALT ALS ERSATZ FUR DIE ORDNUNGSGEMASSE INSTALLATION, VERWENDUNG UND WARTUNG VON FEUERBETRIEBEN GERATSCHAFTEN, EINSCHLIESLLICH GEEIGNETER BE-UND ENTLUFTUNGSSYSTEMEN VERWENDET WERDEN.

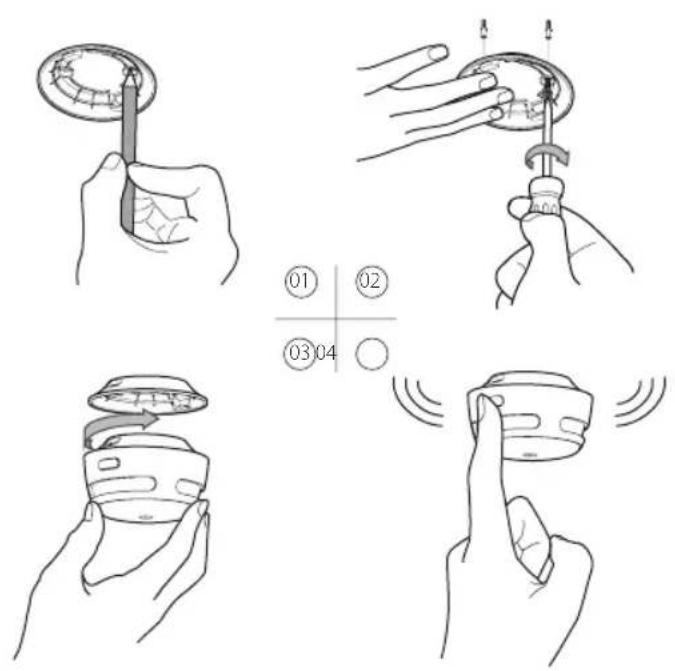

Installationsanleitung

1. Verwenden Sie die Halterung, um die Schraublocher an der Decke oder an der Wand zu markieren.
2. Bohren Sie LÖcher an den 2 Markierungen mit einem entsprechend großen Bohrer. Drücken Sie die Dübel ein und schrauben Sie die Halterung mit den mitgelieferten Schrauben fest.
3. Befestigen Sie den Melder an der Halterung und drehen Sie im Uhrzeigersinn, um den Melder zu fixieren.
4. Testen Sie den Rauchmelder gemäß den Schritten im folgenden Abschnitt.

2021

Meldertest

Der Melder muss ordnungsgemäß an der Halterung befestigt werden, bevor er getestet werden kann.

1. Drucken Sie die Testtaste.
2. Das Gerat pie pt 3 Mal
3. Die rote LED blinkt während des hörbaren Signals einmal jeder Sekunde.

HINWEIS: Die Prüftaste testet die Sensorelektronik des Melders selbstständig, so dass es nicht notwendig ist, ihren Alarm mit Rauch zu testen. Wenn Ihr Rauchmelder kein akustisches Testsignal abgibt,esen Sieittefort die Anleitung zur Fehlersuche am Ende dieser Anleitung.

LED-Statusleuchte und akustischer Alarm

Status LED-Statusleuch	hte Akustischer Alarm
Normal Rote LED blink	kt einmal alle 60 Sekunden.	Keiner
Test Rote LED blink	einal mal jeder Sekunde.	3 laute Pieptöne
Alarm Rote LED blink	einal mal jeder Sekunde.	Kurze schnelle Pieptöne
Ruhemodus Rote LED	blink einmal alle 5 Sekunden.	Keiner

Technische Daten

Schwache Batterie Rote LED blinkt einzelmal alle 60 Sekunden.	1 Piepton alle 60 Sekunden
Fehlfunktion Rote LED blinkt zweimal alle 40 Sekunden.	2 Pieptone alle 40 Sekunden

Stromversorgung Versiegelte Batterie mit 10 Jahre Lebensdauer
Sensortyp Fotoelektrisch
Sicherheitsnormen EN 14604:2005+AC:2008
Ruhestrom < 6 μA (Durchschnitt)
Alarmstrom < 30 mA (Durchschnitt)
Abdeckungsbereich 20-40 m²
Beste Betriebstemperatur 4,4 °C bis 37,8 °C
Messbereich Luftfeuchtigkeit ≤ 85% (nicht kondensierend)
Alarmton ≥ 85 dB bei 3 m mit 3,2 ± 0,3 kHz Alampuls
Stummschaltdauer Ca. 9 Minuten

Reinigung und Wartung

Um die Funktionstüchtigkeit Ihres Rauchmelders zu gewährleisten, führen Sie die folgenden einfahren Schritte aus:

1. Vergewissem Sie sich, dass der Alarmton des Geräts und die Anzeigen ordnungsgemäß Funktionieren, indem Sie das Gerät einmal pro Woche testen.
   2.Ihr Rauchmelder sollte mindestens alle 3 Monate gereinigt werden: Entfernen Sie das Gerät von der Decke und reinigen Sie die Melderabdeckung und die Luftungsöffnungen mit Ihr Staubsauger mit weichem Bürstenaufsatz, um Staub und Schmutz zu entfern.
2. Verwenden Sie niemals Reinigungsd oder Lösungsmittel, um den Melder zu reinigen.
3. Vermeiden Sie es, Luftferfrischer, Haarspray oder andere Aerosole in der Nähdes Melders zu versprühen.
4. Bestreichen Sie das Gerät nicht. Farbe versiegetelt die Luftnungsöffnungen und beeinträchtigt den ordnungsgemäßen Betrieb des Sensors.
5. Versuchen Sie niemals, das Gerät zu zerlegen oder zu reinigen. Dies führt zum Erlöschen der Garantie.
6. Nach dem Entfernen den Rauchmelder so schnell wie möglich wieder an seinen Bestimmungsord zurückbringen, um einen kontinuierlichen Brandschutz zu gewährleisten.
7. Wenn Haushaltsreinigungsmittel oder ähnliche Verunreinigungen verwendet werden, sollte der Bereich beluftet werden.

Fehlerbehebung

PROBLEM LösUNG
Ihr Rauchmelder ertont während des Tests nicht.	Überprüfen Sieitte, ob der Melder richtig an der Halterung befestigt ist.Stellen Sie sichere, dass sie die Testtaste fest drucken.
Fehlalarme werden zeitweise ausgelost oder wenn Bewohner Kochen, Duschen, usw.	Überprüfen Sie den Standortihres Rauchmelders (siehe "Wahl des Installationsortes").Reinigen Sie den Rauchmelder (siehe "Reinigung und Wartung").
Rote LED blinking und der Alarm ertont alle 60 Sekunden 1 Mal.	Die Batterie ist schwach. Ersetzen Sie sie sofort.
Rote LED blinking und der Alarm ertont alle 40 Sekunden 2 Mal.	Der Melder ist defekt.itte reinigen Sie ihren Rauchmelder, oder ersetzen Sienhörtfort.

Umweltschutz

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden.itte entsorgen Sie das Gerät bei einer Müllsammelstelle für Elektroaltgeräte. Wenden Sie sich an die ortliche Behörde oder den Einzelhändler, um Ratschläge zum Recycling zu erhalten.

Hersteller- und Serviceinformationen

X-Sense Innovations Co., Ltd.

Adresse: B4-503-D, Turm B, Kexing Science Park, Keyuan Road Nr. 15, Technologiepark Gemeinschaft, Yuehai Avenue, Distrikt Nanshan, Shenzhen, 518057, CHINA

E-Mail: [e-mail]
