DVD-S325 - Dvd player PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	DVD-Player
Marke	Panasonic
Modell	DVD-S325
Abmessungen (L x B x H)	430 mm x 251 mm x 43 mm
Gewicht	ca. 2,2 kg
Stromversorgung	AC 230 V, 50 Hz
Stromverbrauch	Im Standby: ca. 1 W
Signalformat	PAL 625/50, PAL 525/60, NTSC
Kompatible Discs	DVD-Video, DivX, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW (CD-DA, VCD, SVCD, MP3, JPEG, MPEG4, DivX)
Videoausgänge	Composite (SCART/AV), S-Video, Component (YPbPr), RGB
Audioausgänge	Analog 2-Kanal (SCART/AV), digital koaxial
Audioleistung	Frequenzgang (DVD): 4 Hz - 22 kHz (48 kHz), 4 Hz - 44 kHz (96 kHz); Signal-Rauschabstand: 115 dB; Dynamikbereich: 92 dB (DVD), 90 dB (CD); Klirrfaktor: 0,003% (CD)

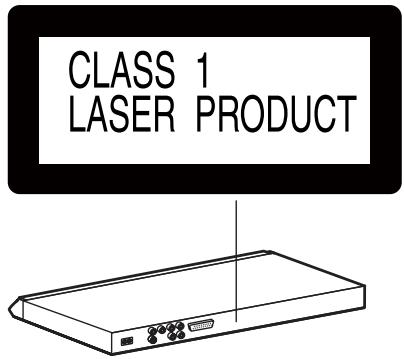

Laser	Wellenlänge: 653 nm/790 nm; Klasse 1/Klasse 1M
Mitgeliefertes Zubehör	Fernbedienung, Netzkabel, Batterien für Fernbedienung
Hauptfunktionen	DVD, DivX, MP3, JPEG-Wiedergabe; A-B-Wiederholung; Zoom; Erweitertes Surround; Kindersicherung; Progressivausgabe; Bildschirmanzeige
Sicherheit	Macrovision-Kopierschutz; Kindersicherung mit Passwort
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; kein Alkohol, Verdünner oder Benzin verwenden; Discs mit einem feuchten Tuch reinigen
Ersatzteile und Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an einen Händler oder autorisierten Service
Allgemeine Informationen	Hergestellt unter Lizenz von Dolby Laboratories; DivX-zertifiziert; Nur mit dem mitgelieferten Netzkabel verwenden

Häufig gestellte Fragen - DVD-S325 PANASONIC

Welche Disc-Typen kann der DVD-Player DVD-S325 abspielen?

Der Player kann DVD-Video (Region 2 oder ALL), DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW abspielen. Er unterstützt die Formate MP3, JPEG, MPEG4, DivX und Video CD. Beachten Sie die Bedienungsanleitung für vollständige Details.

Wie schließe ich den Player an einen Fernseher an?

Verwenden Sie die Composite-Videoausgänge (SCART), S-Video, Component (YPbPr) oder RGB. Vermeiden Sie den Anschluss über einen Videorecorder. Für progressives Video stellen Sie sicher, dass der Fernseher kompatibel ist, und stellen Sie im Setup-Menü VIDEO OUT (I/P) auf PROGRESSIVE.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Richten Sie die Fernbedienung auf den Sensor, vermeiden Sie Hindernisse, innerhalb von 7 m. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien durch neue.

Wie stelle ich die Menüsprache ein?

Drücken Sie SETUP, wählen Sie die Registerkarte DISPLAY, dann LANGUAGE. Wählen Sie die gewünschte Sprache (Deutsch, Englisch usw.) und bestätigen Sie mit ENTER.

Kann ich DivX-Dateien auf diesem Player abspielen?

Ja, der Player ist DivX-zertifiziert und spielt .divx- und .avi-Dateien ab. Für DivX VOD-Inhalte müssen Sie das Gerät über den Registrierungscode registrieren, der im Menü OTHERS > REGISTRATION angezeigt wird.

Wie verwende ich die A-B-Wiederholung?

Drücken Sie während der Wiedergabe am Startpunkt A-B REPEAT, dann erneut am Endpunkt. Zum Abbrechen wählen Sie OFF, indem Sie mehrmals dieselbe Taste drücken.

Der Player zeigt kein Bild an, was tun?

Überprüfen Sie die Video- und Audioverbindungen. Stellen Sie sicher, dass der Fernseher auf den richtigen Eingang eingestellt ist. Wenn Sie den Progressive-Ausgang verwenden, überprüfen Sie die Kompatibilität des Fernsehers. Versuchen Sie, VIDEO OUT (I/P) auf INTERLACE zu stellen.

Wie reinige ich den Player und die Discs?

Reinigen Sie den Player mit einem weichen, trockenen Tuch. Verwenden Sie niemals Alkohol oder Lösungsmittel. Wischen Sie Discs mit einem feuchten Tuch ab und trocknen Sie sie. Berühren Sie nicht die optische Oberfläche.

Was bedeutet die Meldung 'U11' auf dem Display?

Die Disc ist möglicherweise verschmutzt oder nicht richtig eingelegt. Reinigen Sie die Disc und legen Sie sie richtig ein. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Disc.

Wie setze ich den Player auf die Werkseinstellungen zurück?

Wählen Sie im Menü OTHERS DEFAULTS und dann RESET. Wenn ein Kindersicherungspasswort festgelegt ist, geben Sie es ein. Sie können das Gerät auch ausschalten, das Netzkabel abziehen und wieder einstecken.

BEDIENUNGSANLEITUNG DVD-S325 PANASONIC

Bedienungsanleitung Istruzioni per l'uso Mode d'emploi

DVD/CD-PLAYER LETTORE DVD/CD LECTEUR DE DVD/CD

Modell Nr./Modello N./Modèle No. DVD-S325

Regionalcode

Der Player gibt DVD-Videos wieder, die mit dem Regionalcode "2" oder "ALL" gekennzeichnet sind.

Numero regione

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie vor dem Anschluss, dem Betrieb oder dem Einstellen des Geräts die Anweisungen vollständig durch. Bewahren Sie dieses Handbuch für späteres Nachschlagen gut auf.

Inhaltsverzeichnis

Erste Schritte

Zubehör 2

Sicherheitshinweise 3

Abspielbare Discs 4

SCHRITT 1 Anschluss an ein Fernsehgerät. 5

SCHRITT 2 Die Fernbedienung 6

SCHRITT 3 Einrichtung des Geräts

Bedienung

Einfache Wiedergabe 8

Praktische Funktionen 10

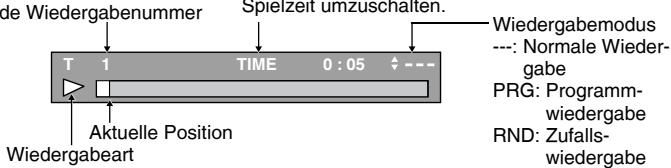

Anzeigen der aktuellen Wiedergabeart/Sofortwiederholung/

Sprung um 30 Sekunden vorwärts/Zoom/

Wiedergabe von fortgeschrittenem Surround/

Wiederholwiedergabe/A-B-Wiederholung 10

Wiedergabesteuerung/Ändern von Untertiteln/Ändern von Tonspuren/

Auswahl des Betrachtungswinkels/Standbilddrehung/Dialogverständigung/

Transfermodus/Ändern des Bildmodus 11

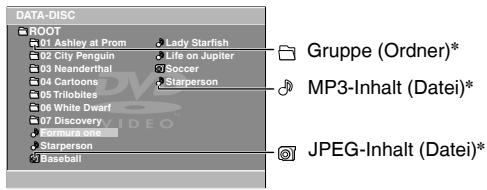

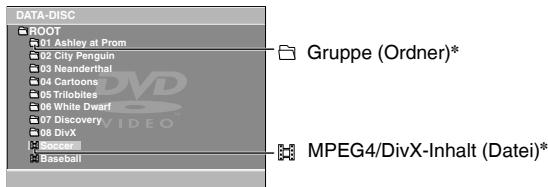

Wiedergabe von Datendiscs. 12

Informationen zu DivX VOD-Inhalten 13

Ändern der Abspielfolge 14

Programmwiedergabe/Zufallswiedergabe 14

Gebrauch der Bildschirmmenüs 15

Bildschirmmenü 1/Bildschirmmenü 2. 15

Ändern der Playereinstellungen 16

Referenz

Tipps zur Herstellung von Datendiscs 18

Glossar 19

Fehlerbehebung 20

Pflege 22

Technische Daten 22

Index Rückseite

Zubehör

Bitte überprüfen Sie das mitgelieferte Zubehör auf Vollständigkeit.

Verwenden Sie bei der Bestellung von Ersatzteilen die entsprechenden Nummern.

(Produktnummern nach dem Stand vom Juni 2006. Änderungen vorbehalten.)

1 Fernbedienung (EUR7631230R) 1 Wechselstromkabel 2 Fernbedienungsbatterien

Hinweis

• Das mitgelieferte Wechselstromkabel ist nur für dieses Gerät geeignet. Verwenden Sie es nicht mit anderen Geräten.
• Verwenden Sie keine Wechselstromkabel von anderen Geräten.

In Lizenz von Dolby Laboratories hergestellt. "Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

"DTS" und "DTS Digital Out" sind Warenzeichen von Digital Theater Systems, Inc.

Dieses Produkt ist mit einer Urheberschutz-Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz-Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen, sofern dem Benutzer keine weitergehende Genehmigung von Macrovision Corporation erteilt worden ist. Untersuchungen dieses Gerätes zum Zweck eines unbefugten Nachbaus und Zerlegens sind untersagt.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung von Seiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard („MPEG-4 Video“) zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC.

Siehe http://www.mpegla.com.

Offiziell DivX® Certified Produkt.

Spielt alle Versionen von DivX®-Video (einschließlich

DivX ^® 6) im Standardwiedergabemodus für DivX ^® Media-Dateien ab.

DivX, DivX Certified und dazugehörige Logos sind

Markenzeichen von DivX, Inc. und werden unter Lizenz verwendet.

Sicherheitshinweise

Aufstellung

Stellen Sie das Gerät auf einer ebenen Oberfläche auf, wo es nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit oder starken Schwingungen ausgesetzt ist. Diese Bedingungen können das Gehäuse und andere Komponenten beschädigen und so die Lebensdauer des Geräts verkürzen. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Stromquellen mit Hochspannung. Diese können das Gerät überlasten und einen Brand verursachen. Verwenden Sie keine Gleichstromquellen. Prüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort verwenden, wo Gleichstrom benutzt wird.

Schutz des Wechselstromkabels

Vergewissern Sie sich, dass das Wechselstromkabel korrekt angeschlossen und unbeschädigt ist. Schlechte Verbindungen und beschädigte Kabel können Brände und Stromschläge verursachen. Ziehen und biegen Sie das Kabel nicht, und stellen Sie keine schweren Gegenstände darauf ab.

Greifen Sie den Stecker, wenn Sie das Kabel herausziehen möchten. Das Ziehen am Wechselstromkabel kann einen Stromschlag hervorrufen. Fassen Sie den Stecker nicht mit feuchten Händen an. Dies kann zu einem Stromschlag führen.

Fremdgegenstände

Lassen Sie keine Metallobjekte in das Gerät fallen. Dies kann zu einem Stromschlag und zu Fehlfunktionen führen.

Lassen Sie keine Flüssigkeiten in das Gerät gelangen. Dies kann zu einem Stromschlag und zu Fehlfunktionen führen. Falls dies noch geschehen ist, trennen Sie das Gerät sofort von der Stromversorgung, und treten Sie mit Ihrem Fachhändler in Kontakt.

Besprühen Sie das Gerät nicht mit Insektenschutzmitteln. Diese enthalten brennbare Gase, die sich beim Kontakt mit dem Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Bei Tonausfällen, nicht leuchtenden Anzeigen, Rauchentwicklung oder anderen Problemen, die nicht durch diese Anleitung abgedeckt sind, trennen Sie das Gerät sofort von der Stromversorgung, und treten Sie mit Ihrem Fachhändler oder einem autorisierten Wartungsbetrieb in Kontakt. Wenn das Gerät durch nicht dafür ausgebildete Personen repariert, demontiert oder wieder zusammengesetzt wird, kann es zu Stromschlägen und Schäden am Gerät kommen.

Sie können die Lebensdauer des Geräts verlängern, indem Sie es von der Stromquelle trennen, wenn es für längere Zeit nicht benutzt wird.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden

Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Abspielbare Discs

Kommerzielle Discs

Disc Logo	In dieser Anleitung gekennzeichnet durch	Bemerkungen
DVD-Video DVD VIDEO DVD	DVD-V	Film- und Musikdiscs mit hoher Qualität
Video CD COMPACT DISC SUPER VIDEO	VCD	Einschließlich SVCD (entsprechend IEC62107)
CD COMPACT DISC DIGITAL AUDIO	CD	Musikdiscs

■ Nicht mit diesem Gerät abspielbare Discs

DVD-Audio, DVD-RAM, Version 1.0 von DVD-R/RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, WMA-Discs, Photo CD und auf dem Markt als "Chaoji VCD" erhältliche Discs einschl. CVD, DVCD und SVCD, die nicht der Norm IEC62107 entsprechen.

Eingebauter Decoder

Dieses Gerät verfügt über einen Dolby Digital-Decoder, Sie können also DVDs mit diesen Zeichen abspielen.

DOLBY

DIGITAL

Dieses Gerät hat keinen DTS-Decoder.

Zur Wiedergabe von DTS-Sound müssen Sie dieses Gerät an ein anderes Zubehör anschließen, das über einen DTS-Decoder verfügt.

■ Vorsichtsmaßnahmen

• Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs (dies kann ein Verformen der Disc verursachen, wodurch sie unbrauchbar gemacht wird).
• Beschreiben Sie die Etikettenseite nicht mit einem Kugelschreiber oder anderen Schreibgeräten.
• Verwenden Sie keine Schallplattenreiniger, Benzin, Verdünner, Antistatik-Flüssigkeiten oder andere Lösungen.
• Verwenden Sie keine kratzfesten Schutz- oder sonstigen Hüllen.
• Verwenden Sie nicht folgende Discs:
• Discs, auf denen sich Klebstoffreste von abgezogenen Aufklebern oder Etiketten befinden (Leih-Discs usw.).
• Stark verformte oder gebrochene Discs.
• Unregelmäßig geformte Discs, z.B. herzförmige, achteckige usw.

Aufgenommene Discs (√: Verfügbar, X: Nicht verfügbar)

Disc Logo	Aufgenommen auf DVD-Video-recorder etc.	Aufgenommen auf PC etc.				Finali-sierung notwendig*3
	DVD-V*1	MP3	JPEG	MPEG4	DivX
DVD-R/RW	✓	✓	✓	✓	✓	Notwendig
DVD R R 4.7
DVD R W
DVD-R DL	✓	X	X	X	X	Notwendig
DVD R R DL
+R/+RW	(✓)*2	X	X	X	X	Notwendig
+R DL	(✓)*2	X	X	X	X	Notwendig
CD-R/RW*5	X	✓	✓	✓	✓	Notwendig*4

• Je nach Disctyp, Zustand der Aufzeichnung, Aufzeichnungsverfahren und Erstellungsart der Dateien kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit diesem Gerät abgespielt werden können (→ Seite 18, Tipps zur Herstellung von Datendiscs). 1 Discs, die mit DVD-Videorecordern oder -kameras im DVD-Videoformat aufgenommen wurden. 2 Mit einem anderen Format als dem DVD-Videoformat aufgenommen, daher können einige Funktionen nicht verwendet werden. 3 Ein Verfahren, das eine Wiedergabe der Disc mit kompatiblen Geräten erhöht. Zur Wiedergabe einer Disc, die mit "Notwendig" gekennzeichnet ist, muss die Disc erst mit dem Aufnahmegerät finalisiert werden. 4 Das Schließen der Aufnahmesitzung funktioniert auch. *5 Mit diesem Gerät können auch CD-R/RWs abgespielt werden, die im Format CD-DA oder Video CD aufgenommen wurden.

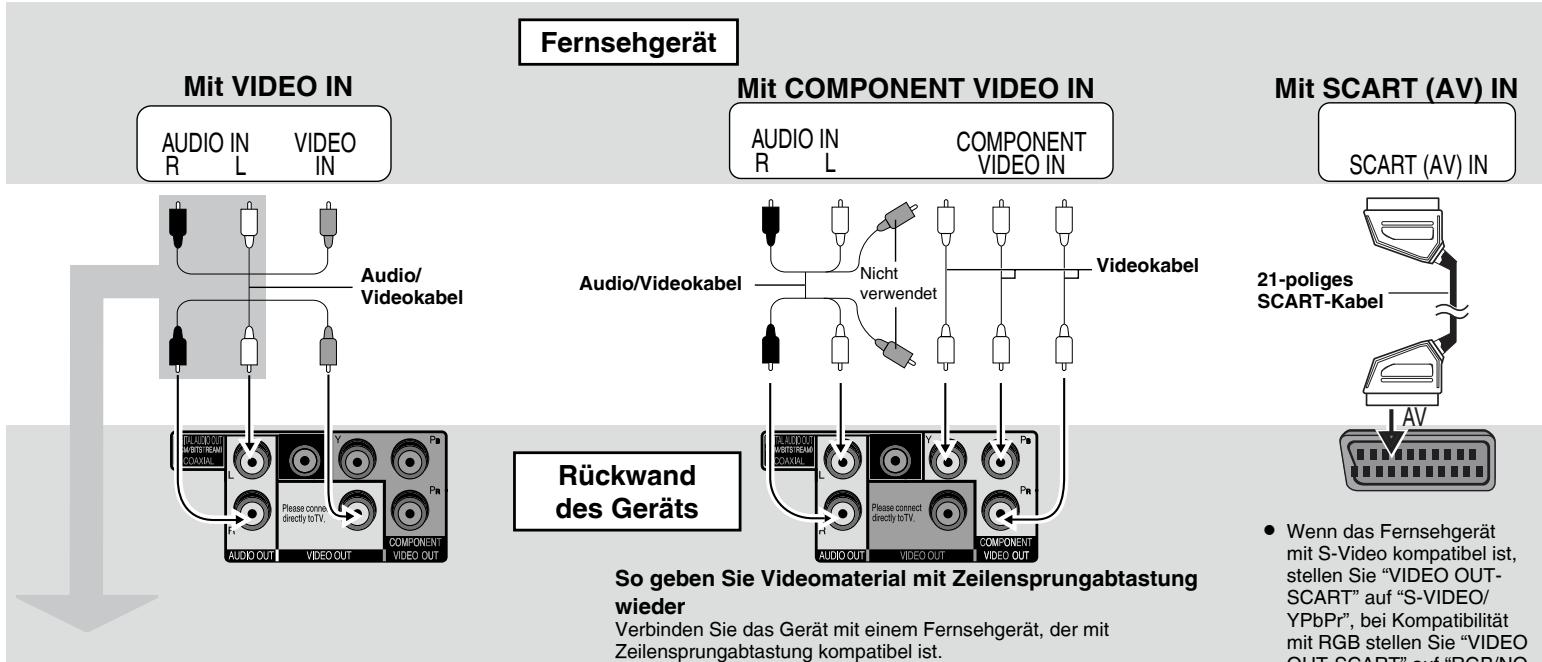

SCHRITT 1 Anschluss an ein Fernsehgerät

• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die warm werden können. Wärme kann das Gerät beschädigen.
• Stellen Sie den Anschluss nicht indirekt über einen Videorecorder her. Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht einwandfrei angezeigt wird.
• Schalten Sie alle Geräte vor dem Anschluss aus und lesen Sie die entsprechenden Bedienungsanleitungen.
• Verbinden Sie gleichfarbige Anschlüsse.

Sie können das Audiokabel an die 2-Kanal-Audioeingänge eines Analogverstärkers oder einer Systemkomponente anschließen, um Stereoklang zu erhalten.

1. Stellen Sie "VIDEO OUT-SCART" für Komponentenanschlüsse auf "VIDEO/YPbPr" (→ Seite 16, Register "VIDEO").
2. Stellen Sie "VIDEO OUT (I/P)" auf "PROGRESSIVE", und folgen Sie den Anweisungen des Menübildschirms (→ Seite 16, Register "VIDEO").

Fernsehgeräte von Panasonic mit den Eingangsbuchsen 625 (576)/50i - 50p, 525 (480)/60i - 60p sind kompatibel mit Zeilensprungabtastung.

• Wenn das Fernsehgerät mit S-Video kompatibel ist, stellen Sie "VIDEO OUT-SCART" auf "S-VIDEO/YPbPr", bei Kompatibilität mit RGB stellen Sie "VIDEO OUT-SCART" auf "RGB/NO OUTPUT" (→ Seite 16, Register "VIDEO").

SCHRITT 1 Anschluss an ein Fernsehgerät

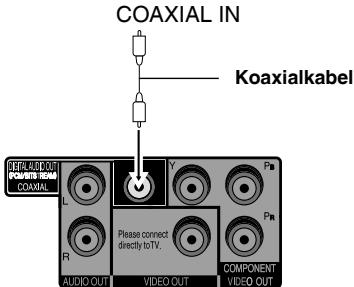

Mehrkanal-Surroundklang

Verstärker mit eingebautem Decoder oder Decoder-Verstärker-Kombination

Ändern Sie "DOWN SAMPLING", "DOLBY DIGITAL", "DTS" und "MPEG" (→ Seite 17, Register "AUDIO").

Schließen Sie zuletzt das Wechselstromkabel an

SCHRITT 2 Die Fernbedienung

Batterien

• So einlegen, dass die Pole (+ und -) mit denen der Fernbedienung übereinstimmen. Keine Akkus verwenden.
• Verbrauchte Batterien sachgerecht entsorgen.

Vermeiden Sie Folgendes:

• Vermengung von alten und neuen Batterien.
• Gleichzeitige Verwendung verschiedener Arten.
• Hitze und Feuereinwirkung.
• Demontage und Kurzschluss.
• Versuche, Alkali- oder Manganbatterien zu laden.
• Verwendung von Batterien, deren Schutzhülle beschädigt ist.

Unsachgemäße Handhabung von Batterien kann zum Auslaufen von Elektrolytflüssigkeit führen, die bei Kontakt eine Beschädigung von Gegenständen sowie Brand zur Folge haben kann.

Entnehmen Sie die Batterien, wenn die Fernbedienung für längere Zeit nicht benutzt wird. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

Gebrauch

Richten Sie die Fernbedienung innerhalb eines maximalen Abstands von 7m auf den Fernbedienungssensor auf der Vorderseite des Geräts (→ Seite 8), wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

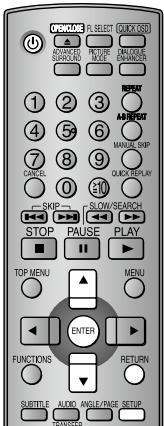

SCHRITT 3 Einrichtung des Geräts

Ändern der Geräteeinstellung, damit diese mit ihrem Fernsehgerät kompatibel ist.

Vorbereitung

Schalten Sie das Fernsehgerät ein, und wählen Sie am

Fernsehgerät den Videoeingang aus, der sich für den Anschluss des Players eignet.

1. Drücken Sie [6], um das Gerät einzuschalten.
2. Drücken Sie [SETUP], um das Menü "MAIN" aufzurufen.

Auswählen der Menüsprache

Wählen Sie die bevorzugte Sprache für diese Menüs und die Bildschirmmeldungen (Die Standardeinstellung ist "ENGLISH").

1. Drücken Sie [▲▼] zur Auswahl der Registerkarte “DISPLAY”, und drücken Sie dann [ENTER].
2. Drücken Sie [▲▼] zur Auswahl von „LANGUAGE“, und drücken Sie [ENTER].
3. Drücken Sie [▲▼] zur Auswahl der gewünschten Sprache, und drücken Sie [ENTER]. DISPLAY-LANGUAGE

Auswahl des Bildseitenverhältnisses

Wählen Sie den TV-Typ und die Darstellungsweise der Bilder aus (die Standardeinstellung lautet "4:3PAN&SCAN").

1. Drücken Sie [▲▼] zur Auswahl des Registers „VIDEO“, und drücken Sie [ENTER]
2. Drücken Sie [▲▼] zur Auswahl von „TV ASPECT“, und drücken Sie [ENTER].
3. Drücken Sie [ ] zur Auswahl des Eintrags, und drücken Sie [ENTER].

Zur Wahl der Darstellungsweise von Bildern mit einem Bildseitenverhältnis von 16:9 auf einem Fernsehgerät mit einem Bildseitenverhältnis von 4:3.

4:3PAN&SCAN:

Das Bild wird am linken und rechten Bildrand beschritten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc unterstützt wird).

4:3LETTERBOX:

Das Bild wird im Letterbox-Format dargestellt.

4:3ZOOM:

Verkleinert die horizontalen Seiten eines Bildes im Bildseitenverhältnis 4:3.

Zur Wahl der Darstellungsweise von Bildern mit einem Bildseitenverhältnis von 4:3 auf einem Fernsehgerät mit einem Bildseitenverhältnis von 16:9.

16:9NORMAL:

Ein Bild mit einem Bildseitenverhältnis von 16:9 wird horizontal gestreckt.

16:9SHRINK:

Ein Bild mit einem Bildseitenverhältnis von 4:3 erscheint in der Mitte des Bildschirms.

16:9ZOOM:

Die horizontale Breite wird auf Vollbilddarstellung mit einem Bildseitenverhältnis von 16:9 eingestellt.

• Drücken Sie [RETURN], um zur vorherigen Bildschirmanzeige zurückzukehren.
• Drücken Sie [SETUP], um die Bildschirmanzeige zu verlassen.

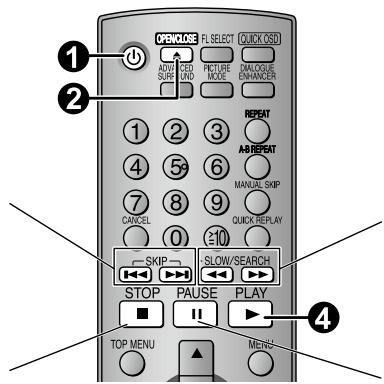

Einfache Wiedergabe

Überspringen

• Drücken Sie [I ▶▶▶ ], um Titel oder Kapitel zu überspringen.

Stopp

Die Position wird gespeichert, wenn " > " auf dem Display blinkt.

• Drücken Sie [▶] (PLAY), um die Wiedergabe fortzusetzen (Wiedergabe fortsetzen).
• Drücken Sie [■], um die Position zu löschen.

Suchen (während der Wiedergabe)

Zeitlupenwiedergabe (während der Pause)

• Bis zu 5 Stufen.
• Drücken Sie [▶] (PLAY), um die Wiedergabe neu zu starten. VCD-Zeitlupenwiedergabe nur in Vorwärtsrichtung. MPEG4 DivX-Zeitlupenwiedergabe: Funktioniert nicht.

Pause

• Drücken Sie [▶] (PLAY), um die Wiedergabe neu zu starten.

Bereitschafts-/Einschalttaste

Drücken Sie diesen Schalter, um das Gerät aus dem Bereitschaftsmodus einzuschalten und umgekehrt. Auch im Bereitschaftsmodus verbraucht das Gerät etwas Strom.

Bereitschafts-/Ein-Anzeige

Wenn das Gerät an eine Netzsteckdose angeschlossen ist, leuchtet diese Anzeige im Bereitschaftsmodus und erlischt beim Einschalten des Gerätes.

Die Disc rotiert weiter, während Menüs angezeigt werden. Drücken Sie [■] nach beendeter Einstellung, um den Motor des Geräts und den Fernsehschirm zu schonen. - Die Gesamtanzahl der Titel wird möglicherweise bei +R/+RW nicht korrekt angezeigt.

Falls ein Problem auftritt, schlagen Sie bitte im Abschnitt zur Fehlerbehebung nach

(→ Seite 20, 21).

Einzelbild-Weiterschaltung (im Pausenzustand)	VCD nur in Vorwärtsrichtung
DVD-V VCD
Discmenü	TOP MENU DVD-V Anzeigen des Hauptmenü's einer Disc.
	MENU DVD-V Anzeigen eines Discmenü's.
	RETURN VCD mit Wiedergabesteuerung Anzeigen eines Discmenü's.
Zurückkehren zur vorherigen Bildschirm- anzeige	RETURN
Eingeben von Zahlen	1 2 3 DVD-V VCD CD 4 5 6 Beispisseweise die Auswahl von 12: 7 8 9 [≥10] → [1] → [2] 0 20
Wahl von Ein- trägen des Bild- schirmmenüs	Auswählen Bestätigen Ausübungen Nummernanzeige ↔ Zeitanzeige
Display des Hauptgeräts	FL SELECT Nummernanzeige ↔ Zeitanzeige

Praktische Funktionen

QUICK OSD

Drücken Sie [QUICK OSD].

QUICK OSD

(Hauptgerät)

Anzeigen der aktuellen Wiedergabeart

(Schnelle Bildschirmanzeige)

z.B.

Drücken Sie [Δ ] , um zwischen aktueller und verstrichener

Spielzeit umzuschalten.

Laufende Wiedergabenummer

• Zum Verlassen der Bildschirmanzeige drücken Sie [QUICK OSD].

QUICK REPLAY

Sofortwiederholung

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.)

DVD-V (außer +R/+RW) VCD CD MP3

Drücken Sie [QUICK REPLAY], um etwa 10 Sekunden zurückzuspringen.

• Je nach Aufzeichnungsart kann diese Funktion u. U. nicht ausgeführt werden.

MANUAL SKIP

Sprung um 30 Sekunden vorwärts

Diese Funktion ist besonders praktisch, wenn Sie beispielsweise Werbung überspringen möchten.

Drücken Sie während der Wiedergabe [MANUAL SKIP].

• Je nach Wiedergabeposition kann diese Funktion u. U. nicht ausgeführt werden.

ZOOM

Zoom DVD-V VCD JPEG MPEG4 DivX

1. JPEG Drücken Sie [II].

1. Drücken Sie [ZOOM], um das Zoomverhältnis auszuwählen.

Z.B. VCD

NORMAL

ADVANCED SURROUND

Wiedergabe von fortgeschrittenem Surround

Laufbild mit 2 oder mehr Kanälen

Bei der Verwendung von 2 Frontlautsprechern können Sie einen surroundähnlichen Effekt erzielen.

Drücken Sie [ADVANCED SURROUND] zur Auswahl von

"A. SURROUND1", "A. SURROUND2", "A. SURROUND3" oder "OFF".

OFF → A.SURROUND1 → A.SURROUND2

A. SURROUND1: Leichter Effekt A. SURROUND2: Mittlerer Effekt A. SURROUND3: Starker Effekt OFF

A. SURROUND1

• Bei Discs, die mit Surroundklang aufgenommen wurden, scheint der Klang aus Lautsprechern hinter Ihnen zu kommen. Die optimale Sitzposition ist etwa das 3- bis 4-fache des Abstands zwischen dem linken und rechten Frontlautsprecher, bzw. der Breite des Fernsehgeräts, wenn Sie die Fernsehlautsprecher benutzen.
• Verwenden Sie die Funktion nicht in Kombination mit den Surroundeffekten anderer Geräte.

REPEAT

Wiederholwiedergabe (Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann. JPEG: Kann verwendet werden, auch wenn keine verstrichene Zeit angezeigt wird.)

Drücken Sie [REPEAT], um einen Eintrag auszuwählen,

der wiederholt werden soll.

• Drücken Sie zum Abbruch [REPEAT] und wählen Sie "OFF" aus.

A-B REPEAT

A-B-Wiederholung

(Nur wenn die verstrichene Spielzeit einer Disc angezeigt werden kann.)

1. Drücken Sie am Anfangspunkt [A-B REPEAT].

2. Drücken Sie am Endpunkt [A-B REPEAT].

• Drücken Sie zum Abbruch [A-B REPEAT] und wählen Sie "OFF" aus.

A-B

PBC	Wiedergabsteuerung VcB mit Wiedergabsteuerung

Drücken Sie [PBC], um "PBC ON" oder "PBC OFF" auszuwählen.

PBC ON

SUBTITLE

Ändern von Untertiteln Ändern von Tonspuren

Drücken Sie [SUBTITLE], um die Untertitelsprache oder "OFF" auszuwählen.

1

• Bei +R/++RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erschienen.

AUDIO

Ändern von Tonspuren Film

Drücken Sie [AUDIO], um die Tonspur auszuwählen.

Drücken Sie [AUDIO], um "L", "R", "L+R" oder "L R" auszuwählen.

ANGLE/PAGE

Auswahldes Betrachtungswinkels DVDY mit mehreren Betrachtungswinkeln Standbildddrehung JPEG

JPEG Im Pausezustand,

Drücken Sie [ANGLE/PAGE] zur Auswahl des Betrachtungswinkels oder Drehung des Standbilds.

1

2

3

DIALOGUE ENHANCED

Dialogverständigung DVD-V DivX (Dolby Digital, MPEG, 3 Kanäle oder mehr, Dialogton auf Mittelkananal aufgezeichnet)

Anheben des Dialogtons von Spielfilmen

Drücken Sie [DIALOGUE ENHANCER] zur Auswahl von "ON".

ON

• Drücken Sie zum Abbruch [DIALOGUE ENHANCER], und wählen Sie "OFF" aus.

TRANSFER MODE

Transfermodus

Discs mit Bildern

Wenn "VIDEO OUT (I/P)" auf "PROGRESSIVE" gestellt ist ( → Section 16, Register "VIDEO")

Drücken Sie [TRANSFER MODE], um die

Konvertierungsmethode für das Material

AUTO

angemessene Ausgabe mit Zeilensprungablastung auszuwählen.

• Beim Öffnen des Fachs wird die Einstellung auf AUTO oder AUTO1 zurückgesetzt.

Bei Wiedergabe von PAL-Discs

AUTO: Film- und Videoinhalt wird automatisch erkannt und entsprechend konvertiert. VIDEO: Ist bei der Verwendung von AUTO und verzerrtem Inhalt auszuwählen.

CINEMA: Wählen Sie diese Option, wenn bei Auswahl von AUTO die Kanten des Filminhalts gezackt oder rau erscheinen. Wenn jedoch der Videoinhalt so verzerrt ist, wie in der Abbildung rechts gezeigt, dann wählen Sie AUTO.

Bei Wiedergabe von NTSC-Discs

AUTO1 (normal): Film- und Videoinhalt wird automatisch erkannt und entsprechend konvertiert.

AUTO2: Zusätzlich zu den Funktionen von AUTO1 werden die Filminhalte mit verschiedenen Bildraten erkannt und entsprechend umgewandelt.

VIDEO: Ist bei der Verwendung von AUTO1 und AUTO2 und verzerrtem Inhalt auszuwählen.

PICTURE MODE

Ändern des Bildmodus Discs mit Bildern

Drücken Sie [PICTURE MODE] zur Auswahl der

NORMAL

Bildqualität der abgespielten Filme.

NORMAL: Normale Bilder.

CINEMA1: Bilder werden weicher reproduziert, und Details in dunklen Szenen werden hervorgehoben.

CINEMA2: Liefert ein schärferes Bild und verbessert die Detailwiedergabe in dunklen Szenen.

DYNAMIC: Verstärkt den Kontrast für kräftigere Bilder.

ANIMATION: Passend für Zeichentrick.

1. Bei Anzeige von "PLAYBACK MENU"

Drücken Sie [▲▼] zur Auswahl von "AUDIO/PICTURE" oder "VIDEO", und drücken Sie [ENTER].

1. Bei Anzeige des Menüs

Drücken Sie [▲▼▲▶], um einen Eintrag auszuwählen, und bestätigen Sie mit [ENTER].

• Wiederholen Sie bei mehreren Schichten diesen Schritt.

*In dieser Anleitung werden Dateien als Inhalt und Ordner als Gruppen behandelt.

• Drücken Sie [ANGLE/PAGE], um Seite für Seite vorzuspringen.
• Drücken Sie [RETURN], um zur vorherigen Bildschirmanzeige zurückzukehren.
• Drücken Sie [MENU], um die Bildschirmanzeige aufzurufen bzw. zu verlassen.

DivX: Je nach Aufnahmemethode auf den Discs ist der Videoinhalt verzerrt.

Diese Arten von Discs können von diesem Gerät nicht normal abgespielt werden.

■ Wählen Sie das Bild im Piktogrammmenü aus JPEG

1. Drücken Sie während der Anzeige von Bildern [TOP MENU], um die Piktogramme aufzurufen.
2. So wählen Sie ein Bild in einer Gruppe aus

Drücken Sie [▲▼▲], um das Bild auszuwählen, und bestätigen Sie mit [ENTER].

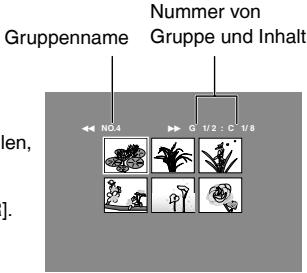

So wählen Sie ein Bild in anderen Gruppen aus

1. Drücken Sie [▲], um den Gruppennamen auszuwählen.
2. Drücken Sie [▶], um die Gruppe auszuwählen, und bestätigen Sie mit [ENTER].
3. Drücken Sie [▲▼▲], um das Bild auszuwählen, und bestätigen Sie mit [ENTER].

Informationen zu DivX VOD-Inhalten

Der Inhalt des Typs DivX Video-on-Demand (VOD) ist zum Urheberrechtschutz verschlüsselt. Um DivX VOD-Inhalt auf diesem Gerät abzuspielen, müssen Sie es zuerst registrieren.

Folgen Sie den angezeigten Anweisungen zum Kauf von DivX VOD-Inhalt, um den Geräte-Registrierungscode einzugeben und das Gerät zu registrieren. Weitere Informationen zu DivX VOD finden Sie unter www.divx.com/vod.

Anzeigen des Geräte-Registrierungscodes

(→Seite 17, "REGISTRATION" im Register "OTHERS")

8 alphanumerische Zeichen

• Wir empfehlen, dass Sie sich den Code notieren, um ihn später nachschlagen zu können.
• Nachdem Sie zum ersten Mal DivX VOD-Inhalt abgespielt haben, wird unter "DivX Registration" ein anderer Registrierungscode angezeigt. Verwenden Sie diesen Registrierungscode nicht, um DivX VOD-Inhalt zu erwerben. Wenn Sie mit diesem Code DivX VOD-Inhalt erwerben und den Inhalt dann auf diesem Gerät abspielen, können Sie keinen Inhalt mehr abspielen, den Sie mit dem vorherigen Code erworben haben.
• Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Geräts erwerben, können Sie diesen Inhalt nicht abspielen. ("AUTHORIZATION ERROR" wird angezeigt.)

Hinweise zu DivX-Inhalt, der nicht unbegrenzt abgespielt werden kann

Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt abgespielt werden. Wenn Sie diesen Inhalt abspielen, wird die verbleibende Anzahl der Abspielvorgänge angezeigt. Sie können diesen Inhalt nicht mehr abspielen, wenn die verbleibende Anzahl Null erreicht hat. ("RENTAL EXPIRED" wird angezeigt.)

Beim Abspielen dieses Inhalts

Die verbleibende Anzahl der Abspielvorgänge reduziert sich um eins, wenn Sie [O] oder [SETUP] drücken. Sie [■] drücken. [Drücken Sie [■], um die Wiedergabe zu stoppen.] Sie [▶▶▶] oder [▶▶▶] usw. drücken und bei einem anderen Inhalt oder dem Beginn des aktuellen Inhalts ankommen. Die Funktion zur Fortsetzung der Wiedergabe (⇒ Seite 8, Stopp) kann nicht verwendet werden.

Ändern der Abspielfolge

PLAY MODE

Programmwiedergabe (bis zu 20 Einträge)

1. Bei Anzeige von "PLAYBACK MENU"

Drücken Sie [▲▼] zur Auswahl von "AUDIO/PICTURE" oder "VIDEO", und drücken Sie [ENTER].

1. Drücken Sie im Stoppmodus mehrmals [PLAY MODE], um "PROGRAM" auszuwählen.

PROGRAM" auszuwählen.

• Bei der Wiedergabe einer Disc, die sowohl MP3- als auch JPEG-Daten enthält, wählen Sie "MUSIC PROGRAM" für MP3 bzw. "PICTURE PROGRAM" für JPEG-Bilder. "MUSIC PROGRAM" und "PICTURE PROGRAM" können nicht gleichzeitig verwendet werden.

Z.B. DivX

1. Drücken Sie [▲▼], um einen Eintrag auszuwählen, und bestätigen Sie mit [ENTER].
2. Wiederholen Sie diesen Schritt, um weitere Einträge zu programmieren.
3. Zur Auswahl aller Einträge einer Disc, eines Titels oder einer Gruppe wählen Sie "ALL" und bestätigen Sie mit [ENTER].
4. Drücken Sie [ANGLE/PAGE], um Seite für Seite vorzuspringen.
5. Drücken Sie [RETURN], um zum vorherigen Menü zurückzukehren.
6. Drücken Sie [▶] (PLAY), um die Wiedergabe zu starten.

Löschen des Programms

Drücken Sie [▶] und dann [▲▼], um einen Eintrag auszuwählen, und bestätigen Sie mit [CANCEL].

Löschen des gesamten Programms

Drücken Sie mehrmals [▶], um "CLEAR ALL" auszuwählen, und bestätigen Sie mit [ENTER]. Beim Ausschalten des Geräts oder Öffnen des Disc-Fachs wird das gesamte Programm gegebenenfalls gelöscht.

Verlassen der Programmanzeige

Drücken Sie mehrmals [PLAY MODE].

PLAY MODE

Zufallswiedergabe

VCD

(bis

zu 20 Titel)

JPEG

JPEG4

(bis zu 24 Gruppen/999 Inhalte)

1. Bei Anzeige von "PLAYBACK MENU"

Drücken Sie [▲▼] zur Auswahl von "AUDIO/PICTURE" oder "VIDEO", und drücken Sie [ENTER].

1. Drücken Sie im Stoppmodus mehrmals [PLAY MODE], um "O O O RANDOM" auszuwählen.
2. Bei der Wiedergabe einer Disc, die sowohl MP3- als auch JPEG-Daten enthält, wählen Sie "MUSIC RANDOM" für MP3 bzw. "PICTURE RANDOM" für JPEG-Bilder.

z.B. DivX

1. MP3

JPEG

MPEG4

DivX

Nur wenn die Disc über eine Gruppe (Ordner) verfügbar

Drücken Sie [▲▼], um eine Gruppe auszuwählen, und bestätigen Sie mit [ENTER].

• " *" wird darüber den ausgewählten Gruppen angezeigt. Drücken Sie erneut [ENTER] zum Löschen.
• Um mehrere Gruppen auszuwählen, wiederholen Sie diesen Schritt.
• Drücken Sie [ANGLE/PAGE], um Seite für Seite vorzuspringen. Wählen Sie zur Auswahl aller Einträge auf einer Disc "ALL" aus.
• Drücken Sie [▶] (PLAY), um die Wiedergabe zu starten.

Verlassen der Zufallsanzeige

Drücken Sie mehrmals [PLAY MODE].

Gebrauch der Bildschirmmenüs

1

FUNKTIONEN

Bildschirmmenüs anzeigen.

Mit jedem Drücken der Taste: Bildschirmmenü 1 → Bildschirmmenü 2 → Ende ↑

2

3

Einstellungen vornehmen.

4

Zum Verlassen des Menüs drücken.

Die angezeigten Einträge sind je nach Art der Software unterschiedlich.

Bildschirmmenü 1

J	Audio	(→ Seite 11, Ändern von Tonspuren)
	Untertitel	(→ Seite 11, Ändern von Untertiteln)
	Betrach-tungswinkel	(→ Seite 11, Auswahl des Betrachtungswinkels)
	Wieder-holung	(→ Seite 10, Wiederholwiedergabe) (→ Seite 10, A-B-Wiederholung)
	Drehen	(→ Seite 11, Standbildrehung)

Bildschirmmenü 2

Fortgeschrittener Surround	(→ Seite 10, Wiedergabe von fortgeschrittenem Surround)
Zoom	(→ Seite 10, Zoom)
Dialog-verstärkung	(→ Seite 11, Dialogverstärkung)
Transfer-modus	(→ Seite 11, Transfermodus)
Bildmodus	(→ Seite 11, Ändern des Bildmodus)

Ändern der Playereinstellungen

1

Anzeigen des Setup-Menüs.

2

Auswählen

3

4

5

Zum Verlassen des Menüs drücken.

• Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftsmodus erhalten.
• Unterstrichene Einstellungen sind Voreinstellungen.

Register "DISC"

SETTING STATE	Anzeigen der aktuellen Einstellungen für die unter aufgeführten Einträge
AUDIO	ENGLISH FRENCH SPANISH GERMAN ITALIAN
Dient zur Wahl der Tonspursprüche.	SWEDISH DUTCH POLISH ORIGINAL*1 OTHER ----*2
SUBTITLE	AUTO*3 ENGLISH FRENCH SPANISH GERMAN ITALIAN
Dient zur Wahl der Untertitelsprüche.	SWEDISH DUTCH POLISH OTHER ----*2
MENUS	ENGLISH FRENCH SPANISH GERMAN ITALIAN
Dient zur Wahl der Sprache der Discomnus.	SWEDISH DUTCH POLISH OTHER ----*2
RATINGS	Einstellen der Sicherung (bei ausgewählter Stufe 8)
Stellen Sie eine Sicherungsstufe ein, um die Wiedergabe von DVD-Videoeinzuschranken.	0 LOCK ALL: Verhinder das Abspielen von Discs ohne Sicherungsstufe.1 bis 7: Sperrt die Wiedergabe von DVD-Videos, die mit entsprechenden Sicherungen versehen sind.8 NO LIMIT:Spiel alle Discs abBei der Auswahl einer Sicherungsstufe erscheidet eine Password-Eingabepaufforderung.Folgen Sie den Anweisungen auf dem Bildschirm.Merken Sie sich Ihr Password.Eine Meldung erscheidet auf dem Bildschirm, wenn ein DVD-Videoeine eingestellte Sicherheitsstufe überschreitet. Folgen Siden Anweisungen auf dem Bildschirm.
PASSWORDÄnder des Passports für“RATINGS”(→ oben).	1. Wahlen Sie “CHANGE” und drücken Sie [ENTER].● Wenn “PASSWORD” angezeigt wird, legen Sie dasPassword in Übereinstimmung mit “RATINGS” fest (→ oben)2. Geben Sie das aktuelle Password mit den Zifferntasten ein, und drücken Sie anschließBend [ENTER].3. Geben Sie das neue Password mit den Zifferntasten ein, und drücken Sie anschließBend [ENTER].Wenn “VERIFY” angezeigt wird, überprüfen sie das Password,und geben Sie es erneut ein.

Register "VIDEO"

SETTING STATE	Anzeigen der aktuellen Einstellungen für die unter aufgeführten Einträge
TV ASPECTDient zur Wahl derEinstellungen, die IhrermFernsehgerät oder IhrerWünschen entsprechen.	4:3PAN&SCAN 4:3LETTERBOX 4:3ZOOM16:9NORMAL 16:9SHRINK 16:9ZOOM
TV TYPEDient zur Anpassung derVideoausgabe an denFernsehgerätyp.	STANDARD CRT LCD PROJECTION PLASMA
NTSC DISC OUTWahlen Sie PAL60 oder NTSCAusgabe bei Wiedergabe vonNTSC-Discs.	NTSC: Ausgabesignale von NTSC-Discs bleibenNTSC.PAL60: NTSC-Discs können auf einem PAL-Fernsehgerät wiedergegeben werden.
STILL MODEDient zur Angabe des imPausenzustand angezeigtenBildtyp.	AUTOFIELD: Das Bild ist nicht verschwommen, aber dieBildqualität ist schlechter.FRAME: Die Gesamtqualität ist hoch, aber das Bilderscheint u.U. verschwommen.
VIDEO OUT-SCARTWahlen Sie das Formatdes Videosignals, dasvon der SCART- und denCOMPONENT VIDEOOUT-Ausgangsbuchsenausgegeben wird (→Seite 5).	VIDEO/YPbPrS-VIDEO/YPbPrRGB/NO OUTPUT
VIDEO OUT (I/P)Wahlen Sie "PROGRESSIVE"nur bei Verbindung des Geräsmit einem Fernseher, dermit Zeilensprungabtastungkompatibel ist.	INTERLACE PROGRESSIVEBei Auswahl von "PROGRESSIVE" wird einMitteilungsbildschirm angezeigt.Drücken Sie für Ausgabe mitZeilensprungabtastung [▲], und bestätigten Sie mit[ENTER].Drücken Sie [RETURN] erneut, um diese Funktionabzubrechen.

Register "AUDIO"

SETTING STATE	Anzeigen der aktuellen Einstellungen für die unter aufgeführten Einträge
DOWN SAMPLINGPrüfen der digitalen Eingabe-beschrankungen der über den COAXIAL-Anschluss verbundenen Geräte und Auswahr der maximalen Abtastfrequenz der PCM-Digitalausgabe.	ON: Bei Anschluss von Geräten, die mit 44,1 oder 48 kHz kompatibel sindOFF: Bei Anschluss von Geräten, die mit 88,2 oder 96 kHz kompatibel sind.Signale von kopiergeschützten Discks werden auf 48 oder 44,1 kHz konvertiert.Einjaige Geräte können keine Abtastfrequenzen von 88,2 kHz handhaben, auch wenn Sie 96 kHz beherrschten. Einzelheiten hierzu finden Sie in der entspruchenden Bedienungsanleitung.
DOLBY DIGITALBei COAXIAL-Anschlüssen (→ Seite 6)	BITSTREAM PCM	Wählen Sie "BITSTREAM", wenn das Gerät den Bitstream (digitale Form von Mehrkanaldaten) decodieren kann. Anderenfalls führen Sie "PCM" oder "OFF". (Wenn der Bitstream ohne Decoder auf das Gerät ausgegeben wird, kann es zu lauten Gerauschenkommen, die Lautsprecher und Gehör schädigen können.)
DTSBei COAXIAL-Anschlüssen (→ Seite 6)	BITSTREAM OFF
MPEGBei COAXIAL-Anschlüssen (→ Seite 6)	BITSTREAM PCM
DYNAMIC RANGE	ON: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leisesten und den lausten Passagen komprimiert wird. Diese Funktion ist besonder practisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur mit Dolby Digital)OFF

Register "DISPLAY"

SETTING STATE	Anzeigen der aktuellen Einstellungen für die unter aufgeführten Einträge
LANGUAGE	ENGLISH FRANÇAIS ESPÁÑOL DEUTSCH ITALIANO SVENSKA NEDERLANDS POLSKI

Register "OTHERS"

SETTING STATE	Anzeigen der aktuellen Einstellungen für die unter aufgeführten Einträge
REGISTRATIONZeigt den Gerä-Registrierungscode an.	Sie besoinigen diesen Registrierungscode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen. (→ Seite 13, Informationen zu DivX VOD-Inhalten)
JPEG TIME	Zum Ändern des Zeitintervals für die Diashow 1 SEC bis 15 SEC (in Schritten von 1)15 SEC bis 60 SEC (in Schritten von 5)60 SEC bis 180 SEC (in Schritten von 30)● die werkseiteige Voreinstellung lautet “3 SEC”.
FL DIMMERÄndert die Helligkeitseinstellungdes Gerätedisplays.	BRIGHT DIMAUTO: Das Display wird abgedunkelt, und die ursprüngliche Helligkeit wird wiederhergestellt,sobald Bedienungsvorgänge ausgeführtwerden.
AUTO POWER OFF	ON: Das Gerät schaltet in den Bereitschaftsmodus,nachdem es etwa 30 Minuten lang im Stoppmodus war.OFF
DEFAULTS Dienzt zur Rückstellungaller Einträge der Setup-Menus auf ihrewerkseitigenvoreinstellungen.	RESETDie Password-Eingabeaufforderung erscheidt, wenn“RATINGS” (→ Seite 16) eingestellt wurde. Geben Sie das gleiche Password erneut mit den Zifferntasten ein,dräcken Sie anschließend [ENTER], und schalten Sie das Gerät aus und wieder ein.

Tipps zur Herstellung von Datendiscs

Format	Disc	Erweiterung	Referenz
MP3	DVD-R/RWCD-R/RW	“.MP3”“.mp3”	Abtastfrequenz:DVD-R/RW:11,02,12,22,05,24,44,1 und 48kHzCD-R/RW:8,11,02,12,16,22,05,24,32,44,1 und48kHz.Dieses Gerät ist nicht kompatibel mit ID3-Tags.
JPEG	DVD-R/RWCD-R/RW	“.JPG”“.jpg”“.JPEG”“.jpeg”	Mit einer Digitalkamera aufgenommeneJPEG-Dateien, die DCF-Standardversion 1.0entsprechen, werden angezeigt.-Geänderte, bearbeitete oder mit einerComputer-Bildbearbeitungssoftwaregespeicherte Dateien werdenwemoglicherweise nicht angezeigt.Dieses Gerät ist nicht geeignet zur Anzeige von Laufbildern, MOTION JPEG und ähnlichen Formaten sowie von Standbildern einesanderen Formats als JPEG (z.B. TIFF) oderzur Wiedergabe von Bildern mit eingefugtemTonmaterial.
MPEG4	DVD-R/RWCD-R/RW	“.ASF”“.asf”	Sie konnen mit thisem Gerät MPEG4-Daten[entsprechend der SD VIDEO-Spezifikationen(ASF-Standard)/MPEG4 (Simple Profile)für Videosysteme/G.726-Audiosysteme]abspielen, die mit Panasonic SD MultiCameras oder DVD-Recordern aufgenommenwurden.Das Aufnahmedatum kann sich vom tatsächlichen Datum entsprechenden..
DiviX	DVD-R/RWCD-R/RW	“.DIVX”“.divx”“.AVI”“.avi”	Spiel all Versionen von DivX Video(einschließlich DivX® 6) [DivX-Videosystem/MP3, Dolby Digital oder MPEG-Audiosystem]mit Standardwiedergabe von DivX®-Mediendateien ab. Mit DivX Ultra hinzugeführteFunktionen werden nicht Unterstützung.GMC(Global Motion Compensation) wird nichtunterstützt.DivX-Dateien, die größer als 2 GB sind oderkeinen Index haben, können mit thisemGerät möglicherweise nicht ordnungsgemäßwiedergegeben werden.Dieses Gerät unterstützt alle Auflösungen bismaximal 720 x 480 (NTSC)/720 x 576 (PAL).Sie konnen bei thisem Gerät bis zu acht ArtenAudio und Untertitel auswählen.t.

• Die Darstellungsreihenfolge des Bildschirmmenüs kann von der Anzeige des Computerbildschirms abweichen.
• Das Gerät kann keine Dateien abspielen, die im "Packet Writing"-Modus aufgenommen worden sind.

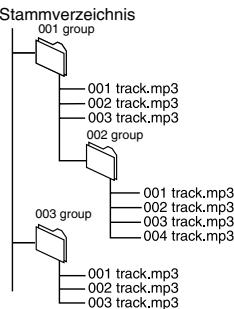

Benennen von Ordnern und Dateien

(Auf diesem Gerät werden Dateien als Inhalt und Ordner als Gruppen behandelt.) Versehen Sie Ordner- und Dateinamen bei der Aufzeichnung mit Präfix-Nummern. Die Nummern sollen eine einheitliche Anzahl von Ziffern enthalten und die gewünschte Wiedergabereihenfolge erhalten (dies funktioniert hin und wieder nicht).

CD-R/RW

• Discs müssen dem Standard ISO9660 Level 1 oder 2 (außer erweiterte Formate) entsprechen.
• Dieses Gerät unterstützt Multisession. Halten Sie jedoch die Zahl der Aufnahmesitzungen so klein wie möglich, um dies zu vermeiden.

DVD-R/RW

• Discs müssen UDF Bridge (UDF 1.02/ISO9660) entsprechen.
• Dieses Gerät ist nicht kompatibel mit Multisession. Es wird nur die Standard-Aufnahmesitzung abgespielt.

z.B. MP3

Glossar

DivX

DivX ist eine von DivX, Inc. entwickelte, weit verbreitete Medientechnologie.

DivX-Mediendateien enthalten hoch komprimierte Videosignale mit hoher Bildqualität, die nur relativ wenig Speicherplatz einnehmen.

Heruntermischen

Beim Heruntermischen wird der Mehrkanal-Audioinhalt (Surround-Klang), der auf einigen Discs zu finden ist, auf zwei Kanäle verteilt. Wenn Sie mit den Lautsprechern Ihres Fernsehgeräts die Audiodaten auf einer DVD mit einer 5.1-kanaligen digitalen Surround-Spur genießen möchten, werden die heruntergemischten Audiodaten wiedergegeben.

Film und Video

DVD-Videos werden entweder von Filmen oder von Videos aufgenommen. Dieses Gerät kann den verwendeten Typ erkennen und danach die passende Methode für die Zeilensprungabtastung bestimmen.

Film: Aufgenommen mit 25 Bildern pro Sekunde (PAL-Discs) oder 24 Bildern pro Sekunde (NTSC-Discs). (Auch NTSC-Discs, die mit 30 Bildern pro Sekunde aufgenommen wurden.) Allgemein geeignet für Kinofilme.

Video: Aufgenommen mit 25 Bildern/50 Halbbildern pro Sekunde (PAL-Discs) oder 30 Bildern/60 Halbbildern pro Sekunde (NTSC-Discs). Allgemein geeignet für Fernsehspiele und Trickfilme.

MPEG4

Ein Komprimierungssystem für die Verwendung bei mobilen Geräten oder in einem Netzwerk, das eine äußerst effiziente Aufnahme bei einer niedrigen Bitrate ermöglicht.

Abtastfrequenz

Bei der Abtastung handelt es sich um ein Verfahren zur Umwandlung der innerhalb eines bestimmten Zeitintervalls gewonnenen Samples der Spitzen der Klangwellenform (analoges Signal) in Binärziffern (digitale Codierung). Da die Abtastfrequenz die Anzahl der pro Sekunde gewonnenen Samples angibt, entsprechen höhere Werte der Abtastfrequenz einer getreueren Reproduktion des Originalklangs.

Liste der Sprachencodes

Abchasisch:	6566	Isländisch:	7383	Russisch:	8285
Afar:	6565	Italienisch:	7384	Samoanisch:	8377
Afrikaans:	6570	Japanisch:	7465	Sanskrit:	8365
Albanisch:	8381	Javanesisch:	7487	Schottisches
Ameharisch:	6577	Jiddisch:	7473	Gälisch:	7168
Arabisch:	6582	Kambodsch:		Schwedisch:	8386
Armenisch:	7289	anisch:	7577	Serbisch:	8382
Aserbaidscha-nisch:	6590	Kannada:	7578	Serbo-Kroatsisch:	8372
Assamesisch:	6583	Kasachisch:	7575	Shona:	8378
Aymarisch:	6589	Kaschmirisch:	7583	Sindi:	8368
Baschkirisch:	6665	Kirgisisch:	7589	Slovakisch:	8375
Baskisch:	6985	Koreanisch:	7579	Slovenisch:	8376
Belorussisch:	6669	Korsisch:	6779	Somali:	8379
Bengalisch,		Kroatisch:	7282	Spanisch:	6983
Bangla:	6678	Kurdisch:	7585	Sundanesisch:	8385
Bhutanisch:	6890	Laotisch:	7679	Swahili:	8387
Biharisch:	6672	Latein:	7665	Tadschikisch:	8471
Bretonisch:	6682	Lettisch:	7686	Tagalog:	8476
Bulgarch:	6671	Lingala:	7678	Tamilisch:	8465
Burmesisch:	7789	Lithuanisch:	7684	Tatarisch:	8484
Chinesisch:	9072	Malagassisch:	7771	Tatarisch:	6679
Dänisch:	6865	Malayalam:	7776	Telugu:	8469
Deutsch:	6869	Malayisch:	7783	Thai:	8472
Englisich:	6978	Maltesisch:	7784	Tigrinya:	8473
Esperanto:	6979	Maorisch:	7773	Tonga:	8479
Estonisch:	6984	Marathisch:	7782	Tschechisch:	6783
Färöisch:	7079	Mazedonisch:	7775	Türkisch:	8482
Fidischi:	7074	Moldauisch:	7779	Turkmenisch:	8475
Finnisch:	7073	Mongolisch:	7778	Twi:	8487
Französsisch:	7082	Nauru:	7865	Ukrainisch:	8575
Friesisch:	7089	Nepalisch:	7869	Ungarisch:	7285
Galizisch:	7176	Niederlandisch:	7876	Urdu:	8582
Georgisch:	7565	Norwegisch:	7879	Uzbekisch:	8590
Griechisch:	6976	Oriya:	7982	Vietnamese:	8673
Grönländisch:	7576	Paschtu:	8083	Volapuk:	8679
Guaranisch:	7178	Persisch:	7065	Walisisch:	6789
Gujaratsch:	7185	Polnisch:	8076	Wolof:	8779
Hausa:	7265	Portugiesisch:	8084	Xhosa:	8872
Hebräisch:	7387	Punjabi:	8065	Yoruba:	8979
Hindi:	7273	Quechua:	8185	Zulu:	9085
Indonesisch:	7378	Rhaeto-
Interlingua:	7365	Romanisch:	8277
Irisch:	7165	Rumänisch:	8279

Fehlerbehebung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder wenn sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf. (Die Referenzseiten sind in Klammern angegeben.)

Stromzufuhr

Kein Strom.	Schließen Sie das Wechselstromkabel ordnungsgemäß an eine Netzsteckdose an. (6)
Das Gerät wird automatisch in den Bereitschaftsmodus geschählt.	Wenn “AUTO POWER OFF” auf “ON” gestellt ist, schaltet das Gerät automatisch in den Bereitschaftsmodus, nachdem es etwa 30 Minuten lang im Stoppmodus war. (17)

Kein Betrieb

Das Gerät spricht nicht auf die Betätigung von Funktionstaxen an.	Das Gerät kann keine außer den in dieser Bedienungsanleitung angegebenen Discks wiedergeben. (4) Unter Umständen liegt eine durch Blitz, statische Elektrizität oder andere externe Faktoren verursachte Störung des Geräts vor. Schalten Sie das Gerät einmal aus und davon wieder ein. Oder Sie schalten das Gerät aus, trennen das Wechselstromkabel von der Netzsteckdose und schreiben es dann wieder an. Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten.
Das Gerät spricht nicht auf eine Betätigung von Funktionstaxen an der Fernbedienung an.	Prüfen Sie, ob die Batterien korrekt eingesetzt sind. (6) Die Batterien sind erschöpf: Ersetzen Sie die Batterien durch neue. (6) Richten Sie die Fernbedienung bei der Tastenbetätigung auf den Fernbedienungssensor. (8) Zur Bedienung von Bildschirmmen üs drücken Sie [▲▶] zur Auswahl eines Eintrags und dann [▲▼], um die Einstellung vorzunheiten.
Kein Bild oder Ton.	Überprüufen Sie die Video- und Audioanschlussse. (5, 6) Überprüufen Sie die Stromzuführ und die Eingangseinstellung des angeschlossenen Geräts.
Sie haben das Sicherungs-Password vergessen. Führten Sie eine Rückstellung auf die workseitigen Voreinstellungen aus.	Entnehmen Sie im Stoppmodus die Disc, und halten Sie dann [▲] (PLAY) and [▲ OPEN/CLOSE] am Gerät gedrück. Danach halten Sie [♂/♀] am Gerät gedrück, bis “INITIALIZED” nicht mehr auf dem Fernsehgeber angezeigt wird. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden auf ihre Standardwerte zurückgestellt.

Ein bestimmter Betriebsvorgang ist unwillig oder falsch

Vor Beginn der Wiedergabe verstreicht langere Zeit.	· Wenn ein MP3-Titel Standbilddaten enthalt, verstreicht u.U. langere Zeit, bevor die Wiedergabe beginnt. Selfbst nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt. Dies ist jedoch keine Fehlfunktion. · Dies ist bei DivX-Video so üblich.
Die Programm-funktionen können nicht ordnungsgemäß verwendet werden.	· Diese Funktionen stehen bei einigen DVD-Videos nicht zur Verfügung.

Das Menu wird nicht angezeigt. VCD mit Wiedergabesteuierung	• Drücken Sie [■] zweimal und dann [▶] (PLAY).
Die Wiedergabe startet nicht.	• Wenn eine Disc CD-DA und andere Formate enthalt, ist eine ordentliche Wiedergabe eventuell nicht möglich. • Dieses Gerätspiel möglicherweise keine MPEG4-Discs ab, die Standbilddaten enthalten. • Schlagen Sie beim Abspielen von DivX VOD-Inhalt auf der Website nach, über die Sie den DivX VOD-Inhalt erworbenen haben. (Beispiel: www.divx.com/vod)
Keine Untertitel.	• Schalten Sie die Einblendung der Untertitel ein. (11)
Bei A-B-Wiederholung wird Punkt B automatisch festgelegt.	• Das Ende eines Eintrags wird zum Punkt B, wenn es erreicht wird.
Wiederholwiedergabe wird automatisch abgebrochen.	• A-B-Wiederholung wird abgeschaltet, wenn Sie auf [QUICK REPLAY] drücken. • Wiederholwiedergabe wird u.U. abgeschalten, wenn Sie auf [MANUAL SKIP] drucken.

Das Bild wird nicht richtig dargestellt

Das Bild ist verzerrt.	Schließen Sie das Gerät nicht über einen Videorecorder an. (5)Wenn das angeschlossene Fernsehergät nicht hierzu kompatíbel ist, darf keine Ausgabe mit Zeilensprungabstastung eingestellt werden. Halten Sie [RETURN] gedrückt, bis das Bild korrekt angezeigt wird. Die Einstellungen werden auf “INTERLACE” zurrückgesetzt.
Das Bild passt nicht auf den Bildschirm.	Ändern Sie “TV ASPECT” im Register “VIDEO”. (7)Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehergät. Wenn ihr Fernsehergät nicht über eine derartige Funktion verfügt, ändern Sie die Einstellung “TV ASPECT”. (7)Ändern Sie die Zoom-Einstellung. (10)
Das Bild stoppt.	Die Bild kann stoppen, wenn die DivX-Dateien größter als 2 GB sind.
Das Bild wird nicht korrekt auf dem Fernsehschirm angezeigt, oder die Farben wirken blass.	Das Gerät und das Fernsehergät arbeiten mit entsprechenden Videosystemen.Verwenden Sie ein Mehrsystem- oder PAL-Fernsehergät. Das System der Disc stimmt nicht mit dem Fernsehsystem überein.- PAL-Discs können auf einem NTSC-Fernsehergät nicht korrekt wiedergegeben werden.- Dieses Gerät kann zur Anzeige auf einem PAL-Fernsehergät NTSC-Signale in PAL60 umwandeln (“NTSC DISC OUT” im Register “VIDEO”). (16)
Menüs werden nicht korrekt angezeigt.	Setzen Sie das Zoomverhältnis auf “NORMAL” zurrück. (10)Ändern Sie “TV ASPECT” im Register “VIDEO”. (7)Stellen Sie Transfermodus auf “AUTO”. (11)
Bei der Wiedergabe von PAL-Discs ist das Bild verzerrt.

Videosignal mit Zeilensprungabtastung

Bei aktivierter Ausgabe mit Zeilensprungabastung sind Geisterbilder vorhanden.	● Dieses Problem wird durch die Bearbeitungsmethode oder durch das auf dem DVD-Video verwendete Material verursacht, sollte aber bei Umschaltung auf Zwischenzeilenabastung behoben werden. Ändern Sie im Register “VIDEO” den Eintrag “VIDEO OUT (I/P)” auf “INTERLACE”. (16)
Die Bildausage erfolgt nicht mit Zeilensprung-abastung.	● Wenn das Gerät über VIDEO OUT an das Fernsehgrät angeschlossen ist, erfolgt die Ausgabe mit Zwischenzeilenabastung.

Falsche Tonausgabe

Der Klang ist verzerrt.	• Stellen Sie Fortgeschrittener Surround auf “OFF”. (10)
Schrille Geräuschekommen aus den Lautsprechern.	• Wenn Sie einen Digitalveränder kungen angeschlossen haben, der nicht über einen Decoder verfügt, stellen Sie im Register “AUDIO” die Einträge “DOLBY DIGITAL” und “MPEG” auf “PCM” und “DTS” auf “OFF”. (17)
Die Effekte sind unwirksam.	• Wenn das Gerät Bitsream-Signale über den COAXIAL-Anschluss ausgibt, funktioniert keiner der Audioeffekte. (6) • Bei bestimmten Discs stehen manche Audioeffekte nicht zur Verfugung oder ihre Wirkung ist weniger stark ausgeprügt.
Kein Klang.	• DivX Je nach Erstellungenart der Datien werden die Audiodaten möglicherweise nicht ausgegeben. (18)

Gerät-Displays

“noPLAy”	· Sie haben eine Disc einlegegt, die das Gerät nicht wiedergeben kann. Legen Sie eine abspielbare Disc ein. (4) · Sie haben eine leere Disc einlegegt. · Sie haben eine Disc einlegegt, die nicht finalisiert wurde. (4)
“U11”	· Die Disc ist eventuell verschmutzt. (22) · Die Disc ist nicht richtig einlegegt: Legen Sie sie richtig ein. (8)
“H□□”□□ steht für eine Nummer.	· Mänglicherweise ist eine Störung aufgetreten. Die Nummer nach “H” hängt vom Zustand des Geräts ab. Schalten Sie das Gerätomal aus und dann wieder ein. oder sie schalten das Gerät aus, trennen das Wechselstromkabel von der Netzsteckdose und schreiben es dann wieder an. · Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an einen qualifizierten Wartungstechniker.
“nodISC”	· Es ist keine Disc einlegegt: Legen Sie eine ein. · Die Disc ist nicht richtig einlegegt: Legen Sie sie richtig ein. (8)

Anzeigen am Fernsehgerät

“ERR H □□”□□ steht für eine Nummer.	● Mölicherweise ist eine Störung aufgetreten. Die Nummer nach “H” hängt vom Zustand des Geräts ab. Schalten Sie das Gerät einmal aus und noch wieder ein. oder sie schalten das Gerät aus, trennen das Wechselstromkabel von der Netzsteckdose und schreiben es dann wieder an.● Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an einen qualifizierten Wartungstechniker.
“ERR U11”	● Diese Disc ist eventuell verschmutzt. (22)● Die Disc ist nicht richtig eingelegt: Legen Sie sie richtig ein. (8)
“NODISC”	● Es ist keine Disc einlegeelt: Legen Sie eine ein.● Die Disc ist nicht richtig einlegeelt: Legen Sie sie richtig ein. (8)
“◎”	● Der Vorgang ist vom Gerät oder von der Disc aus gesperrt.
“THIS DISC MAY NOT BE PLAYED IN YOUR REGION.”	● Es konnen nur solche DVD-Videos abgeschlossen werden, deren Regionalcode “2” oder “ALL” ist oder als Mehrfach-Regionalcode “2” enthalt. (Vorderseite der Hüülle)
“THIS TYPE OF DISC CANNOT BE PLAYED. PLEASE INSERT A DIFFERENT DISC.”	● Sie haben eine Disc einlegeelt, die nicht finalisiert wurde. (4)● Sie haben eine Disc einlegeelt, die das Gerät nicht wiedergeben kann. Legen Sie eine abspielbare Disc ein. (4)● Sie haben eine leere Disc einlegeelt.
“AUTHORIZATION ERROR THIS PLAYER IS NOT AUTHIZED TO PLAY THIS VIDEO.”	● Sie versuchen, DivX-VOD-Inhalt abzuspielen, der mit einem anderen Registrierungskode erworben wurde. Sie konnen den Inhalt nicht auf thisem Gerät abspielen. (13)
“RENTAL EXPIRED”	● Der DivX VOD-Inhalt hat keine verbleibenden Abspielvorgänge mehr. Es ist keine Wiedergabe möglich. (13)

Aufnahme

Aufnahme auf digitalen Aufnahmegeräten ist nicht möglich. (Falscher Ton aufgenommen.)

Sie konnen kein MP3 aufnehmen. Sie konnen keine DVDs aufnehmen, die über einen Schutz verfügen, der eine Digitalaufnahme verhindert. Esleen sich keine DVDs aufnehmen, wenn das Aufnahmegerät keine Signale mit einer Abtastfrequenz von 48 kHz bearbeiten kann. Nehmen Sie folgende Einstellungen vor: - Fortgeschrittener Surround: OFF (10) - DOWN SAMPLING: ON (17) - DOLBY DIGITAL/MPEG PCM (17) - DTS: OFF (17)

Pflege

■ Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen des Geräts.
• Lesen Sie vor der Verwendung von chemisch behandelten Tüchern die damit gelieferten Anweisungen. Die Reinigung der Linse ist im Allgemeinen nicht notwendig, hängt aber von der Betriebsumgebung ab.
• Verwenden Sie keine im Handel erhältlichen Linsenreiniger, da diese zu Fehlfunktionen führen können.

■ Reinigen von Discs

• Mit einem feuchten Tuch abwischen und dann trocken wischen.

Technische Daten

Signalsystem: PAL 625/50, PAL 525/60, NTSC

Betriebstemperaturbereich: +5 bis +35 °C

Betriebs-Luftfeuchtigkeitsbereich:

5 bis 90 % rel. Feuchte (keine Kondensation)

Geeignete Discs (Durchmesser 8 cm oder 12 cm):

(1) DVD (DVD-Video, DivX 5, 6) (2) DVD-R (DVD-Video, MP3 2,6, JPEG 3,6, MPEG4/ASF 4,6, DivX 5,6) (3) DVD-R DL (DVD-Video) (4) DVD-RW (DVD-Video, MP3 2,6, JPEG 3,6, MPEG4/ASF 4,6, DivX 5,6) (5) +R / +RW (Video) (6) +R DL (Video) (7) CD, CD-R/RW (CD-DA, Video CD, SVCD 1, MP3 2,6, JPEG 3,6, MPEG4 4,6, DivX 5,6)

Videoausgabe:

Ausgangspegel: 1 Vss (75 Ω)

Ausgangsanschluss: Cinchbuchse (1 System)/AV

S-Videoausgabe:

Y-Ausgangspegel: 1 Vss (75 Ω)

C-Ausgangspegel: NTSC; 0,286 Vss (75 Ω)

PAL; 0,300 Vss (75 Ω)

Ausgangsanschluss: AV

Komponenten-Videoausgang:

[NTSC: 525 (480)p/525 (480)i, PAL: 625 (576)p/625 (576)i]

Y-Ausgangspegel: 1 Vss (75 Ω)

P_B Ausgangspegel: 0,7 Vss (75 Ω)

PR Ausgangspegel: 0,7 Vss (75 Ω)

Ausgangsanschluss:

Cinchbuchse (Y: grün, Pₐ: blau, Pₚ: rot) (1 System)

RGB-Videoausgang:

R-Ausgangspegel: 0,7 Vss (75 Ω)

G-Ausgangspegel: 0,7 Vss (75 Ω)

B-Ausgangspegel: 0,7 Vss (75 Ω)

Ausgangsanschluss: AV

Audioausgabe:

Ausgangspegel: 2 Vrms (1 kHz, 0 dB)

Ausgangsanschluss: Cinchbuchse/AV

Anzahl der Anschlüsse: 2-Kanal: 1 System

Audioleistung:

Frequenzgang:

DVD (Linear-Audio):

4 Hz bis 22 kHz (Abtastfrequenz 48 kHz)

4 Hz bis 44 kHz (Abtastfrequenz 96 kHz)

CD Audio:

4 Hz bis 20 kHz

Signal-Rauschabstand:

CD Audio:

115 dB

Dynamikbereich:

DVD (Linear-Audio):

92 dB

CD Audio:

90 dB

Gesamtklirrfaktor:

CD Audio:

0,003 %

Digitale Audioausgabe:

Koaxial-Digitalausgang: Cinchbuchse

Abtaster:

Wellenlänge:

653 nm/790 nm

Laserleistung:

KLASSE 1/KLASSE 1M

Stromversorgung:

Wechselstrom 230 V, 50 Hz

Stromverbrauch:

9 W

Stromverbrauch im Bereitschaftsmodus: ca. 1 W

Abmessungen (B x T x H): 430 mm x 251 mm x 43 mm

Masse:

ca. 2,2 kg

Hinweis

Änderungen der technischen Daten bleiben jederzeit vorbehalten. Masse- und Abmessungsangaben sind Näherungswerte.

*1 Entspricht IEC62107

*2 MPEG-1 Layer 3, MPEG-2 Layer 3

*3 Exif Ver 2.1 JPEG-Baseline-Dateien, Bildauflösung: zwischen 320 x 240 und 6144 x 4096 Pixel (Sub-Sampling ist 4:2:2 oder 4:2:0)

*4 MPEG4-Daten, die mit Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden, entsprechend der SD VIDEO-Spezifikationen (ASF-Standard)/MPEG4 (Simple Profile)-Videosystem/ G.726-Audiosystem

*5 DivX 3.11, 4.x, 5.x

GMC (Global Motion Compensation) wird nicht unterstützt.

*6 Maximale Gesamtanzahl von erkennbaren Einträgen des Audio-, Bild- und Videoinhalts und Gruppen: 1000 Audio-, Bild- und Videoinhalte und 256 Gruppen.

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR BEI ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Höhe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

CAUTION - VISIBLE AND INVERSE LASER RADIANI WHEN OPEN. DO NOT STARE OR BE OPEN.	FDA21 CFR/Class IIa
CAUTION - CLASS 1VISIBLE AND INVERSE LASER RADIANI WHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTIMUM INSTRUMENTS.	ECG08025-1-A2/ Class 1M
WARNING - CLASS 1VISIBLE OH ONS TSYNLIG LASERSTRALING NAR DEMA DEL RAPDAN. BETRAKTA EJ STRALEN DIRECTION EXGM OPTIMUM INSTRUMENT.
FORSIGHT - SYNTHOL OG USYNLIG LASERSTRALING KLASSEN 1M, NAR LAGET ER ABENT. UNDAI AT SEU PA MED OPTIMUM INSTRUMENTOR.
VAVATTASSA OLET ALTTTHA LUCKAN 1M NAKYVAJ, A NAKYMATOTTA LASERGESATYILY, ALA KATO IPSODALLA LAITTEELA SUDAAN SATESEEN.
VORSCHIT - SIGHTBARE UNSIGHTBARE LASER STRAHUNG KLASSEN 1M, NEN BEADCHEZGE GEFINTN, NIGHT DIRECTION MIT OPTISCHEN INSTRUMENTEN BETRACHEDITEN.
ATTENTION - RAYMONMENT LASER VISIBLE ET INVERSE. CLASS 1M, EN CAS DOVUTHERIE. NE PAS GRAGGERD DECENTRÉ A L'ADF 'D INSTRUMENTS D'OPTIQUE.
注意 - ごこきに制の可视及以下不可接一夕光をはま。 ごム一みを見たり、勉強しぃいはてはんだaidを。	RQLCA0581

(Im Inneren des Gerätes)

Sehr geehrter Kunde

A-B-Wiederholung 10 Fortgeschrittener Surround 10 Auswahl des Betrachtungswinkels 11 Dialogverständlichkeit 11 DivX 12 Dolby Digital 17 Finalisieren 4 JPEG 12 Menüsprache 7 MPEG 17 MPEG4 12 MP3 12 Manuelles Überspringen 10 Bildschirmmenü 15 Bildmodus 11 Programmwiedergabe 14 Progressiv 16 Quick OSD 10 Sofortwiederholung 10 Zufallswiedergabe 14 Kindersicherung 16 Wiederholung 10 Fortsetzen der Wiedergabe 8 Drehendes Bild 11 Einrichtung 16 Tonspur 11 Untertitel 11 Zoom 10

Index
