BEDIENUNGSANLEITUNG F0 D2 Airforce
D MONTAGE- UND GEBRAUCHSANWEISUNG
Leistungsfähigkeitstests des Produkts, durchgefuhrt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 - Ref.: IEC 61591 Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.
Bei allen Hauben mit einer Leistungsfähigkeit von über 650m^3/h ist die letzte Stufe zeitgesteuert; sie lauft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe darüber.
Reduzierung der Umweltbelastung:
Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empfehlte es sich, immer die gingste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu halten und die Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.
D MONTAGE- UND GEBRAUCHSANWEISUNG
Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird.
Halten Sie sich strikt an die in thisem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in thisem Handbuch gegebenen Anleitungen ergeben, wird jeder Haftung abgeleht. Die Installation und der Stromanschluss müssen von einem spezialisierten Techniker durchgeführt werden. Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.
Installierung
Die Kuchenhaube muss in einem Abstand von mindestens 50 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.
Achtung! Vor der Ausführung der Befestigungslöcher an der Wand genau prufen, dass keine Rohrleitungen oder Stromkabel in der Wand verlaufen.
Gebrauch
Die Kuchenhaubenmodelle, sindmit einer oberen Luftastrittsöffnung B ausgestattet, um die angesaugten Dämpfen nach aussen abzuleiten (Abluftversion A - das Abluftrohr ist nicht mitgeliefert).
Falls es nicht möglich sein sollte, die angesaugten Kochdampfen nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefueht.
Elektrischer Anschluss
Vergewisern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30 mA versehen ist.
Die Netzspannung muss der auf der Datenplakette im Innerer der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schlieben Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäß Schalter mit einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführct werden.

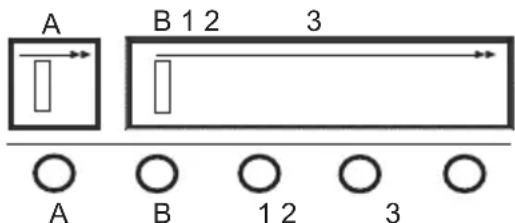

Funktionsweise
a. Lampen EIN/AUS.
b. Motoren AUS
1 - 2 - 3 geringe (1), mittlere (2), hochste (3) Saugstarke.
Für 5 Minuten kann die Saugstarke 1 - 2 - 3 eingestellt werden, danach schaltet sich die Haube aus.
Um diese Funktion zu benutzen, zuerst eine Taste drucken, um die gewündte Saugstarke auszuwahlen, und diese Taste anschließend noch einmal drucken.
Im Falle einer sehr intensiven Kuchendunstkoncentration die höchste Saugstarke einschalten. Es wird empfohlen, die Kuchenhaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.
Wartung
Vor samtlichen Wartungsarbeiten muss die Stromzufahr der Kuchenhaube unterbrochen werden.
Reinigung:Die Haube muss sowohlinnen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen führgereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.
Zur beachtung: Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen.
Wir empfehlen dazu die folgenden Anweisungen zu beachten.
Metall-Fetffilter:
muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersattigungsanzeigen, beachten Sieitte die Signal-Leuchte, die zum reinigen des Metall Fettfilters auffordert!
Bei schrag gestelltten Filter (kopffreie Hauben) sollen den die Filter bei starken Gebrauch ofter gereinigt werden!
Er kann auch in der Geschirrspulmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden.
Der Metall-Fettfilter kann bei der Reinigung in der Spulmaschine eine Farbveränderung besteht, was jeder seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt!
Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfiltern nur Original-Metall-Fettfilter von Airforce einsetzen, ansonsten erlischt die Garantieleistung.
Ersatz-Metall-Fettfilter können Sie unter www.airforce-filtershop.com bestellen.
Aktivkohlefilter (nur bei Umluftversion)
Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch erh!
Bei Hauben mit Filtersattigungsanzeigen, beachten Sieitte die Signal-Leuche, die zum Wechsel des Aktivkohlefilters auffordert!
Bitte achtenden Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Aktivkohlefilter konnen Sie unter www.airforce-filtershop.com bestellen.
Ersetzenden der Lempchen
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
D
MONTAGE- UND GEBRAUCHSANWEISUNG
Öffnen Sie die Leuchten, indem Sie mit einem Finger auf die Aufschrift „push" drucken.
Tauschen Sie die beschädigte Lampe aus.
Verwenden Sie nur Halogenlampen mit max. 20 W (G4) und acht den Sie daraufuf, diese nicht mit den Handen zu berühren. Schlieben Sie die Leuchte wieder.
Die Lampenabdeckung mit Hilfe eines klinen Schlitzschraubenziehers oder ähnlichem entfern.
Die defekte Lampe auswechseln. Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf auf achten, diese nicht mit den Händen zu berühren.
Die Lampenabdeckung wieder schlieben (Schnappverschluss).
Wamung
Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10^-5 bar) nicht überschreiben.
Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!
ACHTUNG:
Die zugänglichen Teile konnen heißt werden, wenn die Kochfläche benutzt wird.
Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüfung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen ortlichen Behörden strikt eingehalten werden.
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass diesen Produkt ordnungsgemäß entsorgt wird,trägt der Benutzer dazu bei, potenzielle negative
Folgen für die Umwelt und die Gesundheit zu verhufen.
lst folgenden Symbol einer durchgestruchenen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie theseisen Produkt im Recyclinghof mit einer getrennten Sammlung fur Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeinerverwaltung, an den lokalen Recyclinghof fur Haushaltsmull oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung thesees Produkts zu erhalten.Das Gerät ist nicht geeignet, um von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten bzw. mit mangelnder Erfahrung oder Kenntnis benutzt zu werden, es sei dann, diese wurden von einer verantwortungs- und Sicherheitsbewussten Person mit dem Gebrauch des Geräts vertraut gemacht.Kinder,müssen damit beobachtet werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.Wenn das Stromkabel beschädigt
ist, muss es vom Hersteller, von einem technischen Hilfe-Center oder von einer anderen Person mit ähnlicher Qualification ausgetauscht werden, um Gefahrensituationen zu vermeiden.
TRLDNo
A B C D E
A. Lampen. EIN.
B. Lampen/Motoren AUS.
C. Lampen AUS, geringe Saugstarke.
D - E. Lampen EIN,mittlere (D), hochste (E) Saugstärke.
Die C Position kann als Umluft mit niedrigem Energieverbrauch
und als Geräuschlosigkeit benutzt werden da die Lichter aus
sind und der Motor saugt eine Belastungsfaehigkeit von 60-70 Kubik Meter pro Stunde ab.
Im Falle einer sehr intensiven Kuchendunstkoncentration die
hochste Saugstarke einschalten. Es wird empfohlen, die
Küchenhaube schon fünf Minutes vor Beginn des Kochvorganges
einzuschalten und sie nach dessen Beendigung noch ungebärn
15 Minuten weiterlaufen zu{lassen.
Bei allen Hauben mit einer Leistungsfähigkeit von über 650m^3/h ist die letzte Stufe zeitgesteuert; sie lauft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe darüber.
