BEDIENUNGSANLEITUNG BX30 BeamZ

BEDIENUNGSCANLEITUNG

Vielen Dank für den Kauf these Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mänglichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen durlen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung fur spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu konnen.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, damit der Stecker NICT in eine Steckdose gesteckt werden und das Gerät damit NICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerät damit nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen,bevorSieeschalten.
• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Das Gehäuse wird sehr warm. Während des Betriebs und gleich danach nicht das Gehäuse anfassen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warningsbefolgrt werden.

• Wenn das Gerät an der Decke befestigt werden soll, muss es mit einer zusätzlichen Sicherheitskette abgesichert werden. Benutzen Sie ein Traversen system mit Haken. Während der Montagearf sich niemand im Bereich darunter aufhalten. Das Gerät muss mindestens 50cm von brennbaren Materialien enternt angebracht werden. Lassen Sie einen Mindestabstand von 1m an jeder Seite des Geräts frei, um ausreichende Kuhlung zu gewährleisten.
• Das Gerät besitzt eine hochintensive LED. Niemals direkt in die LED blichen, um die Augen nicht zu beschädigen.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät nimals unbeaufsichtigtleness.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassenen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerat nur mit sauberen Handen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigten. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die ortliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer daraufhin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies konnen Ihr Augen verletzen. Eipeptiker mussen die

Auswirkungen berücksichtigten, die die Effekte these gesamt haben konnen. Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außer dem verfallt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ / 41^ und 35^ / 95^ liegen.

Trionios BV Registerrungsummer : DE51181017 (ElektroG). Dieses Produkt dar am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Trionios BV Registerrunummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollenn nur im entladenen Zustand in die Albatteriesammelgefalle bei Handel und bei öffentlich-rechtlichen Entsorgungssträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlü treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet

Repairien Sie das Gerät niemals selbst und behnen Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt bereits einfläten und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Beamz ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden ielicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk darüber geschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benöttige Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei nomalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und)dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie安心, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

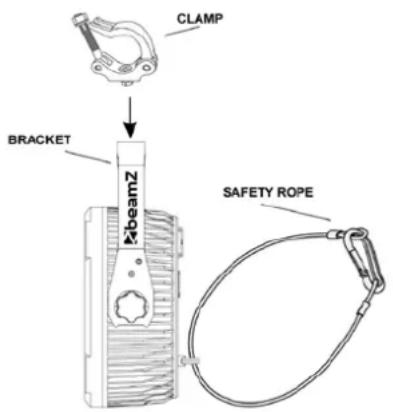

INSTALLATION

VORSICHT:itte beachten Sie die entsprechende nationale Gesetzgebung während der Montage! Die Installationarf nur von befugten Angestellungen oder Fachleuten ausgeführrt werden.

Die Aufhängung des Geräts muss 10-mal das Eigengewicht 1 Stunde lang ohne Spuren von Verformung tragen können.
- Verwenden Sie immer das mitgelieferte Montagebügel, um das Gerät zu hangen.
Das Gerat darf nur über den Montagebuegel (nicht enthalten) an der mitgelieferten Hange-/Befestigungsbuegel installiert werden.
Das Gerät muss immer mit Hilfe von Sicherungsseil gesichert werden.
Die Anlage muss immer mit einer zweiten Sicherheitsvorrichtung z.B. einem geeigneten Fallnetz/Sicherungsseil abgeschichert werden. Die zweite Sicherheitsvorrichtung muss so gebaut sein, dass keine Teile des Geräts auf den Boden fallen können, falls die Hauptbefestigung nachgibt.
- Achten Sie drauf, dass sich während der Montage, Demontage und Wartung keine Personen unter dem Montageplatz befinden.
- Der Benutzer muss sicherstellen, dass alle Sicherheitstechnischen Anlagen von einem Fachmann geprüft werden, bevor er die Anlage zum ersten Mal in Betrieb nimmt oder nach Änderungen der Anlage.
- Der Benutzer muss sicherstellen, dass die Anlage einmal im Jahr von einem Fachmann geprüft wird.
Das Gerat muss an einem Ort angebracht werden, wo es nicht von Personen erreicht werden kann und wo sich keine Personen weder stehend noch sitzend aufhalte.

VORSICHT: Beim Installieren des Geräts darauf auf achten, dass sich keine brennbaren Materialien (Dekorationsartikel usw.) in weniger als 0,5m Entfernung befinden.

DISPLAY

Die Konsole bietet verschiedene Funktionen wie: einfache Eingabe der Startadresse, wahlen Sie Preset-Programm oder ein Reset. Das Hauptmenü wird durch Drücken der Mode-Taste aufgerufen, blättern Sie durch die Untermenü durch Up oder Down-Taste.

Drucken Sie die Enter-Taste, um das gewünschte Menu auszuwahlen.

Sie konnen die Auswahl mit der Taste Up oder Down,ändern. Bestätigen Sie jeder Auswahl mit der Enter-Taste.

Sie können jeder Modus durch Drucken der Mode-Taste verlassen. Die Funktionen werden später in diesen Gebrauchsanleitung beschrieben.

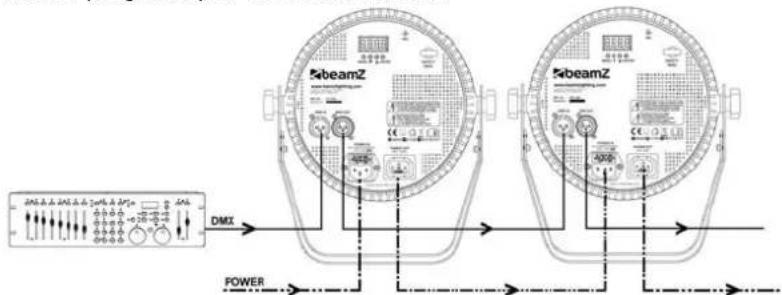

DMX-512 ANSCHLUSS

Wenn Sie einen standard Controller verwenden, konnen Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nachsten Gerätes bis alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige nach 3-polige Adapter verwendet werden.

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand eingelötet ist.

MASTER/SLAVE-BETRIEB

Die Master/Slave-Betrieb lassen sich mehrere gleiche Geräte durch eine Mastergerät gesteuet werden.

SchlieBen Sie das erst Gerat DMX OUT Busche mit dem zweiten Gerat DMX IN, durch Verwendung eines 3-Pin DMX Kabel. Wiederholen Sie diesen Vorgang mit dem dritten, vierten, usw. oder sehen Abschnitt DMX-512 Anschluss. Wahlen Sie das Gerat die alle anderen mssen steuern und setzen Sie in den Master-Modus uber das Display. Die anderen Gerate, die auf dem ,Master" reagieren mssen, mssen Sie im Slave-Modus einstellen. Die ,Slave" werden synchron die ,Master' folgen.

Achtung: Jede Gerat kann der "Master" oder "Slave" sein.

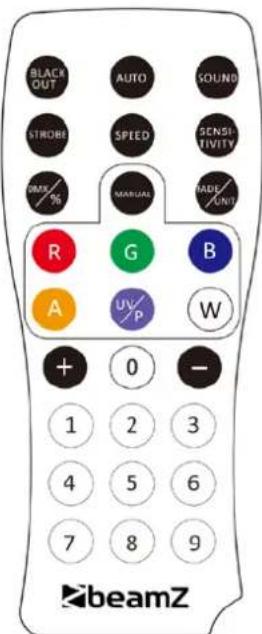

FERNBEDIENUNG

BLACK OUT

Drücken Sie , schalten Sie Lichtleistung. Drücken Sie wieder , um darüber zur vorherigen Modus.

AUTO MODE

Im Modus "Auto" die programmierten Lichtshows werden zu sehen sein. Um auf der Auto-Modus aktivieren:

1. Drucken Sie an der Fernbedienung.
2. Drucken Sie ≤slant + > oder ≤slant - > , um zwischen den verschiedenen Programmen zu wahlen.

SOUND MODE

Im Modus "SOUND", das Produkt reagiert auf die Musik. Um den Ton-Modus zu aktivieren:

1. Drucken Sie an der Fernbedienung.
2. Drücken Sie < + > oder < - > , um zwischen den verschiedenen Programmen zu wahlen.

STROBE MODE

In der "STROBE" Modus können Sie Geschwindigkeit einstellen für den "AUTO" Strobe und "SOUND" Modus. Zum Einschalten des Strobe-modus:

1. Drucken Sie and der Fernbedienung.
2. Drücken Sie < + > oder < - > zu erhöhen oder verringn Sie die Geschwindigkeit.
3. Drucken Sie , schalten Sie den Blitz.

SPEED MODE

Der "SPEED" Modus konnen Sie beschleunigen den "AUTO" und "SOUND" Modus einstellen. Zum Einsatzen des Speed-modus:

1. Drucken Sie auf der Fernbedienung.
2. Drucken Sie < + > oder 一 - 一 zu erhöhen oder verringn Sie die Geschwindigkeit.

SENSITIVITY MODE

In der "SENSITITy" Modus konnen Sie den Ton Empfindlichkeit des "SOUND" mode. Zum Einschalten des Sensitivity-modus:

1. Drucken Sie and der Fernbedienung.
2. Drucken Sie < + > oder < -> , um erhöhen oder verringn die Gerauschempfindlichkeit.

DMX / % MODE

Der Modus "DMX" konnen Sie von DMX Ein- und Ausschalten zu steuern.
1. Drucken Sie <DMX> auf der Fernbedienung, um die Funktion zu aktivieren.
2. Drucken Sie , um die Funktion zu deaktivieren.

MANUAL MODE

In der Betriebsart "MANUAL", können Sie die Farbe manuell zu steuern.

1. Drucken Sie auf der Fernbedienung.
2. Drucken Sie < R> < G> < B> oder UV> (rot, grun, blau oder UV), um die gewünschte Farbe auszuwahlen.
3. Drucken Sie wieder <R> , <G> , <B> oder <UV> (rot, grün, blau oder UV), um Farbe zu deaktivieren.
4. Drucken Sie + oder - um zur Erhöhung oder Verringerung des Anteils jeder Farbe.

FADE / UNIT MODE

Um die Fade-Geschwindigkeit des Automatikprogramm, das Musicprogramm, und schiekte den Handbetrieb Modus einzustellen.

1. Drucken Sie auf der Fernbedienung.
2. Drucken Sie zu deaktivieren Sie die Fade-Modus.

NUMMER 1~9

Zur Einstellung der Helligeitswert des Automatikprogramm, das Musikprogramm und Handbetrieb.

Drucken Sie die Ziffern <1> bis <9> auf entsprechiche Helligkeit auf dem Gerät zuändern.

Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht Funktionstuchtig.

Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie die Batterie. Drucken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts drucken (1) und zieren Sie gleichzeitig den Batteriehalter hersus (2). Für den Betrieb der Fernbedienung wird eine 3-V-Knopfelle Typ CR 2025 besteht. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfelle im Halter nach oben zeigt.

SICHERUNGSWECHEL

Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Typers ersetzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schritt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schnitt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

REINIGUNG UND WARTUNG

Der inneren und außeren optischen Linsen und / oder Spiegel müssen regelmäßigerereinigt werden, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen des Geräts verursachen.

• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.
  Alle Schrauben, mit denen das Gerät oder Geräteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
  An Gehause, Befestigungen und Montageort (Decke, Abhangung, Traverse) durren keine Verformungen sightbar sein.
  Die elektrischen Anschlussleitungen durref keinerlei Beschadigungen, Materialalterung (z.B. porose Leitungen) oder Ablagerungen aufweisen. Um den Laser vor Überhitzung Lufter und Luftungsschlitze sollen monatlich gereinigt werden, zu schützen.
  Das Objektiv und Spiegel sollen neginig werden. These Zeit ist abhängig von der vorhandenen Schmutz.
• Reinigen Sie es nur mit einem trockenen Tuch.
  Auf keine Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
  Reinigen Sie das Objektiv sauber mindestens einmal im Monat.
  Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
