D Gebrauchsanleitung

Bevor Sie das Gerät benutzen,lesen Sieitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Bewahren Sie these Gebrauchsanleitung gut auf und geben Sie sie an möglichne Nachbesitzer weiter.

Technische Daten

Stromversorgung: fest eingebaute 3-Volt Lithium Batterie

Betriebsdauer: 10 Jahre nach Aktivierung

Akustischer Alarm: 85dBA (3m Entfernung)

Schutzart: IP20

Umgebungstemperatur: -10^ - +40^ , nicht kondensierend

Anwendungsbereich: nach DIN14676

Funktions-LED: 2 Stick (rot = Alarm, Funktion / grün = Alarmspeicher)

Gewicht: 110g

Abmessungen: 102mm Ø, Höhe 34mm

Lieferumfang

1x Rauchwarnmelder mit fest eingebauter Batterie, 1x Montageplatte, 1x Bedienungsanleitung, 1x Montagematerial (2x Schauben und 2x Dübel)

Bestimmungsgemäßer Gebrauch

Der Rauchwarnmelder ist ausschließlich für die Rauchmeldung (bei Feuer) in privaten Haushalten gemäß dieser Anleitung bestimmt. Erarf nicht für gewerbliche Zwecke verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen, fur die der Hersteller nicht haftet. Diese Rauchwarnmelder hat bereits eine eingebaute und nicht auswechselbare Batterie und muss nach spätestens 10 Betriebsjahren ersetzt werden.

Sicherheitshinweise

WARNING!

Erstickungs- bzw. Verbrennungsgefahr durch Rauchgase bzw. Feuer

Lebensgefahr und/oder schwere Sachbeschädigungen durch fehlerhafte Montage an nicht zulässigen Orten und/oder fehlende regelmäßige Überwachung

• Montieren Sieitte Rauchwarnmelder NUR an damit empfohlenen trockenen Orten in Ihrem Privathaus.
• Bitte MALEN oder TAPEZIEREN Sie den Rauchwarnmelder NICTT über.
  -itte fuhren Sie regelmäßig den SELBSTTEST (Testtaste drucken) und die REINIGUNG gemäß dieser Anleitung durch.
• Bitte TAUSCHEN Sie den Rauchwarnmelder SOFORT aus, wenn der Selftest erfolglos bleibt oder der Batteriealarm ertont. Dann bietet das Gerät keinerlei Schutz.

WARNING!

Stromschlag-, Explosions-, Brand-, Überschwemmungsgefahr

Verletzungs- und Erstickungsgefahren, Sachbeschädigungen durch Stromschlag, Gas- oder Wasserausströmen beim Anbohren von Versorgungsleitungen.

• Bette prüfen Sie vor der Installation des Rauchwarnmelders, ob der von Ihnen gewählte Montageort frei von Strom-, Wasser-, Gas- oder anderweitigen Leitungen und Kabeln ist. Bei UnsicherheitIBEtFachmann zu Rateziehen.

VORSICHT! Brandgefahr und/oder Veratzungsgefahr durch Batterie

Brand-, und Veratzungsgefahr, Sachbeschädigungen durch Kurzschluss und oder auslaufende Batterie.

• Bitten schlieben Sie Batteriekontakte nicht kurz, z.B. durch gemeinsame Lagerung mit metallischen Gegenständen.
• Bitte setzen Sie Batterien nie längerer, direkter Sonneneinstrahlung oder Hitze aus.
• Bitten werfen Sie Batterien nicht ins Feuer; und öffnen Sie Siemals.
• Bitte ersetzen Sie die Batterie nur gegen eine gleichen oder eines empfohlenen vergleichbarem Typs.
• Batterienitte niemals aufladen.

Montage

Bevor Sie den Rauchwarnmelder installieren, wahren Sie einen geeigneten Montageort aus. Diese sind in der für Deutschland gültigen Anwendungsnorm DIN EN 14676 verbindlich geregelt. Die nachfolgend genommen "Empfohlenden Aufstellungsorte" stellen hierbei nur einen Auszug aus der Norm dar.

Besonderss empfohlene Montageorte

sind: Schlaf- und Kinderzimmern und Treppenhäusern.

Lassen Sie sich wie folgt leiten, um Rauchwarnmelder möglichst wirsam einzusetzen:

• Bringen Sie mindestens einen Rauchwarnmelder in jeder Etage an.

• Platzieren Sie einen Rauchwarnmelder in Räumen, in denen sich elektrische Geräte befinden.

• Bringen Sie Rauchwarnmelder an der Decke in Zimmermitte an, da Rauch steigen nach offen an die Decke steigt und sich dört horizontal ausbreitet.

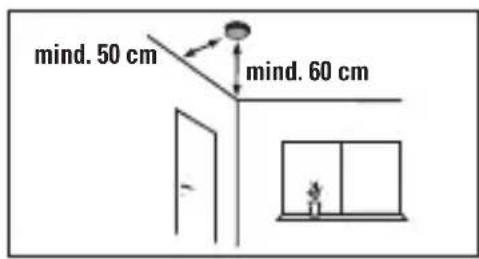

• Vermeiden Sie Montageorte, die weniger als 50cm von einer Seitenwand und weniger als 60cm von einer Ecke entwickelnt sind.

• Ist der Deckenbereich durch hohe Möbelstücke oder Trennwände / Sichtbalken unterteilt, ist in jeder Deckenbereich ein Rauchwarnmelder zu installieren.
• In Räumen >60m^2 ist je 60m^2 ein weiterer Rauchwarnmelder in der jeweiligen Flächenmitte zu installieren.

Beisielbilder:

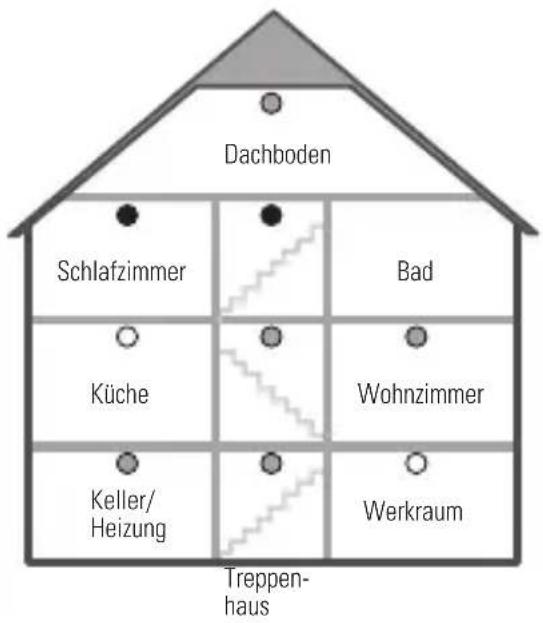

Beispiel fur die Anwendung in einem Einfamilienhaus

= Mindestausstattung + Optimale Ausstattung = Ausstattung mit Einschränkungen

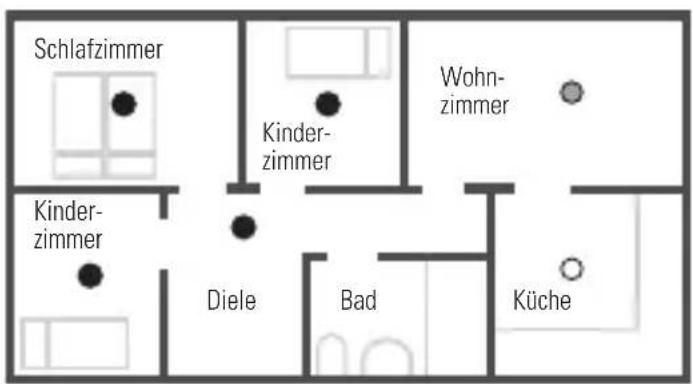

Beispiel für die Anwendung in einer Wohnung

Decken mit einem Neigungswinkel < _20^ sind wie horizontale Decken zu behandeln

BeispielfdieMelderanordnung furFlachen < _60m in Eckbereichen

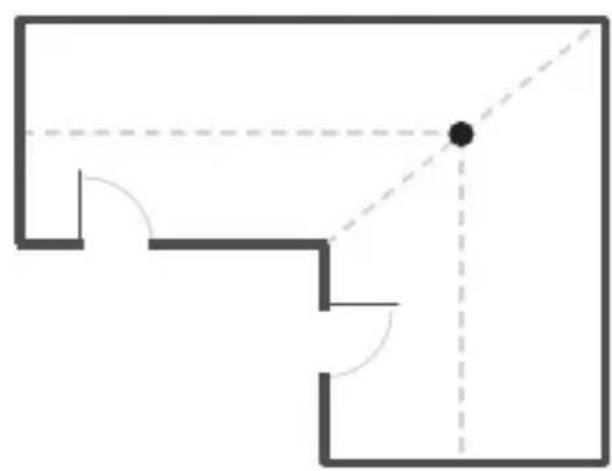

Beispiel fur die Melderanordnung fur Flächen >60m^2 in Eckbereichen

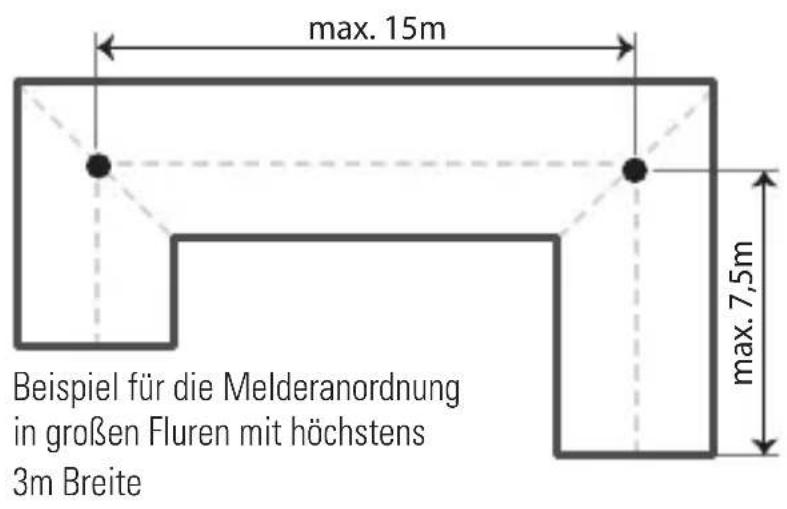

Hinweis

Auch an geeigneten Montageorten kann die Funktion von Rauchwarmmeldern stark beeinträchtigt sein, z.B.

• Beim Rauchen im Bett.
• Beim Säubern mit entzündlichen Flüssigkeiten (z. B. Benzin).

Ungeeignete Montageorte

• An der Wand oder in der Höhe von Fenstern, Turen, Ventilatoren und ähnlichen Standorten, wo Luftzug entstehenden Rauch ablenkt oder aber Fehlalarm auslösen können.
• In Bereichen mit starken Temperaturschwankungen unter 5^ oder über 45^
• In Bereichen mit stark verunreinigter Luft, wie z.B. Garagen, Werkräume, Heizungskeller.
• In Bereichen mit hoher Luftfeuchtigkeit, wie z.B. Küche, Badezimmer.
• Standorte, an denen die regelmäßige Wartung / der regelmäßige Selftest nicht gewährleistet ist.
• In der Höhe von extrem hellen Lichtquellen, Leitungen, Beleuchtung und elektronischen Geräten. Hier sind mind. 50cm Abstand einzuhalten.
• In der Höhe von Kaminen, Herden, Öfen. Hier gelten mind. 4m Abstand.

Installation und Befestigung

HINWEIS: Beiliegendes Befestigungsmaterial ist nur für Beton- oder Holzdecken geeignet. Für die Befestigung an anderen Untergründen besorgen Sie sichitte im Fachhandel geeignetes Befestigungsmaterial.

1. Öffnen Sie den Rauchwarnmelder, indem Sie den Gehäuseboden leicht gegen den Uhrzeigersinn drehen.
   2.Benutzen Sie nun den Gehäuseboden mit seinen beiten Bohrlochern als Schablone für

die Deckemontage. Markieren Sie die Positionen der beiden Bohrlocher mit einem Bleistift.

1. Überprüfen Sie mittels Leitungsprüfer die Bohrlochpositionen, ob diese frei von Strom-, Gas- und anderen Leitungen usw. sind. Falls Leitungen angezeigt werden, markieren Sie eine andere Position.
   4.Zum Bohren in Beton oder Mauerwerk benutzen Sieitte einen 5,5mmBohrer. Bohren Sie ca. 25 - 30mm tief.Stellen Sie sicher,dass die Dube in den Bohrlochern halten,falls nicht,suchen Sie eine andere Position fur den Rauchwarnmelder oder verwenden Sie starkeres Befestigungsmaterial,das Sie im Fachhandel erwerben konnen.An Holzverkleidungen oder Balken bohren Sieitte mit einem mit 2,5mmBohrer ca. 20mm tief vor.
   5.Schrauben Sie den Gehäuseboden mit den beiliegenden Schrauben fest.
2. Ziehen Sie den roten Sicherungsstift am Rauchwarnmelder von Position OFF auf Position ON und klemmen diesen in die darauf vorgesehene Einkerbung am Rauchwarnmelder ein.
3. Verbinden Sie das Gerät wieder mit seinem Gehäuseboden, indem Sie die Halteklemmen des Gehäusebodens in die damit vorgesehenen Öffnungen des Gerätes stecken und es im Uhrzeigersinn drehen.

Achtung!

Der Rauchwarnmelder ist mit einer Sicherheitsausstattung versehen, die ein verriegeln des Gehäuses verhindert, sofern der rote Sicherungsstift nicht auf Position ON liegt.

Bedienung

Bitte überprüfen Sie die Funktion des Rauchwarmelders, indem Sie den Funktionstest wochentlich und bei Funktionszweifeln durchführren. Nach 10 Betriebsjahren muss der Rauchwarmelder ersetzt werden. Dieses zeigt der Rauchwarmelder durch 3 kurze Piep TONE alle 43 Sekunden an.

Funktionstest

Drücken Sie die Prüfftaste (TEST/HUSH) an der Unterseite des Geräts bis der Alarmton ertont. Diese verstummt nach dem Loslassen der Prüfftaste. Ertont KEIN Alarmton, dann kann das Gerät NICHT alarmieren, und es muss UMGEHEND ausgetauscht werden.

Alarmstummschaltung (HUSH)

Wird ein Alarm z.B. durch Kochdämpfe ausgelöst, so kann dieser mittels drücken der TEST/HUSH Taste für 9 Minuten stumm geschaltet werden. Hiernach wird der Rauchwarnmelder automatisch wieder in den normalen Betriebsmodus zurückgesetzt. Die Stummschaltung kann ebenfalls mittels erneutem drücken der Taste TEST/HUSH abgestellt werden.

ACHTUNG: Sollte sich hierbei noch Rauch in der Rauchkammer des Rauchwarnmelders befinden, wird dieser erneut Alarm auslösen.

Alarmspeicher

Dieser Rauchwarnmelder ist mit einem Alarmspeicher für bis zu 24 Stunden ausgestattet. Hat der Rauchwarnmelder einen Alarm ausgelöst (z.B. durch Wasserdampf) und die Rauchkammer des Rauchwarnmelders hat sich wieder auf ein normales Maß geleert, verstummt der akustische Alarm.

Die Grüne LED am Rauchwarnmelder wird jedoch alle 1,3 Sekunden 3mal kurz aufblinken, um den Alarm weiterhin optisch zu signalisieren. Nach 24 Stunden oder aber nach drücken der Taste TEST/HUSH wird der Alarm gelöscht.

Batteriewarnsystem

Sobald die Batterie schwächer wird, ertont jeder 344 Sekunden ein kurzer Piep Ton. Kurz bevor die Batterie erschöpt ist, blinkt die rote Funktion-LED nochmals auf und es ertont ein 43 Sekunden langer Signalton.itte erneuern Sie den Rauchwarnmelder.

Fluchtplan erstellen

Bitte arbeiten Sie gemeinsam mit allen Hausbewohnern einen Fluchtplan mit Fluchtwegen aus. Überlegen sie gut, ob im Falle eines Brandes potenzielle Fluchtwege durch Hindernisse versperrt sein konnten. Außen dem sollen es die schnellsten und sichersten Wege ins Freie sein.

Sofortmaßnahmen beim Ertönen des Alarms

Verlassen Siesofar das Haus oder ihre Wohnung nach dem von Ihnen erstalten Fluchtplan. Jede Sekunde zahlt, also verschwenden Sie keine Zeit durch Ankleiden oder Mitnehmen von Wertgegenständen.

Beim Verlassen eines Zimmers öffnen Sie keine Tür, ohne vorher die Oberfläche zu berühren. Wenn diese heiß ist oder wenn Sie Rauch unter der Tür hereinströmen siehen, öffnen Sie die Tür nicht! Stattdessen benutzen Sie den alternativen Fluchtweg. Solle die Oberfläche der Tür kuhl sein, pressen Sie ihre Schulter dagegen, öffnen Sie die Tür leicht und halten Sie sich bereit, sie zuzuschlagen, falls Hitze und Rauch eindringen sollenen.

Pflege / Reinigung

Um die Funktionssicherheit des Rauchwarmelders gewährleisten zu konnen, ist entsprechend der DIN EN 14676 mindestens einmal jährlich eine Wartung durchzufahren. In Räumen mit überdurchschnittlichem Staubaufkommen sollte die Reinigung monatlich erfolgen. Gehen Sie hierbei folgendermaßen vor:

• Saugen Sie den Gehäuserand mit einem Staubsauger ab. Nur so kann Hausstaub auch aus der Rauchkammer zuverlüssig entfern't werden.

• Entstauben Sie den Rauchwarnmelder mit einem weichen Tuch.

• Entfernen Sie bei Bedarf Verschmutzungen mit einem feuchten Lappen. Verwenden Sie keine Reinigungsmittel.

• Weiße der Rauchwarnmelder funktionsrelevante Beschädigungen auf, so ist er auszubauschen.

• Führn Sie den Funktionstest durch (siehe Funktionstest).
• Bekommen Sie keine Rückmeldung, muss der Rauchwarnmelder getauscht werden.

Garantie

Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetzlichen Vorschriften. Ein Anspruch auf Garantie besteht bei Material- und Verarbeitungsfehlern und nur dann, wenn das Produkt nicht eigenmächtig geöffnet wurde und der Kaufbeleg beigeufigt ist. Ausgenommen von der Garantie sind Batterien und Verschleibeile.

Entsorgung des Gerätes

Das Gerätarf nicht in den Hausmull. Bittegeben Sie es bei einer Sammelstelle fur Elektrogeräte ihrer Gemeinde zum umweltgerechten Recycling ab.

Batterieentsorgung

Batterien dürfen nicht in den Hausmüll.itte geben Sie Alt-Batterien im entladenen Zustand bei einer Batteriesammelstelle ihrer Gemeinde oder Ihr dem Händler ab.

Entsorgung der Verpackung

Die Verpackung ist einer Wiederverwendung zuzuführen.itte werfen Sie sie nicht in den Hausmull und handeln Sie entsprechend der lokalen Entsorgungsvorschriften.

Konformitätserklarung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht: EU 305/2011 + 2004/108/EG.

Leistungserklärung nach Bauproduktenverordnung (EU BauPVO)

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht: EU 305/2011 + 2004/108/EG. Die Leistungserklärung zum u.a. Produkt finden Sie unter: www.vivanco.de direkt beim Antikel 33509 zum Download.

se instructions

LE/DoP-Nr.: 005/02.2016

EN 14604: 2005/AC:2008

0832-CPR-F1398

Rauchwarnmelder - Brandschutz

Produkttyp: SD 10Y, EDV-Nr. 33509

Dauerhaftigkeit:

Temperaturbestandigkeit: [bestanden]

weitere techn.Infos:s.Leistungserklarung www.vivanco.com
