BEDIENUNGSANLEITUNG AE 6290 ALBRECHT

CB Funkgerät AE 6290 CB radio AE 6290 Bedienungsanleitung / Manual Deutsch / English / Français / Italiano2 Deutsch Inhaltsverzeichnis

• 5.1. Einschalten und Einstellen der Lautstärke p. 7
• 5.2. Die Auswahl der richtigen Ländereinstellung p. 7
• 5.3. Ländereinstellung und Nutzung p. 8
• 5.4. Auswahl des Betriebskanals p. 8
• 5.5. Rauschsperre (Squelch) p. 8

1. Wichtige Informationen

Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb Ihres AE 6290 Funkgeräts aufmerksam durch. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX Freisprechfunktion nicht gewährleistet sein könnte. Die Empndlichkeit der VOX-Funktion ist für Fahrzeuge mittlerer Lautstärke voreingestellt. In besonders leisen Fahrzeugen können Sie die Empndlichkeit erhöhen und so die VOX- Funktion bereits bei geringeren Sprachlautstärken auslösen. Für ein optimales Ergebnis montieren Sie das Mikrofon mit einem Abstand von 45 - 70 cm und auf den Fahrer ausgerichtet.

2. Handmikrofon mit Up/Down Tasten

3. Stromversorgungskabel mit Sicherung

4. Haltebügel mit Montageschrauben

5. Mikrofonhalterung

6. Bedienungsanleitung4

3. Bedienelemente und Anschlüsse

Nr. Beschreibung Funktion 1 EMG Notrufkanal 9/19 (frei programmierbar) 2 MIC RJ-45 Mikrofonbuchse 3 VOX VOX Freisprechfunktion 4 SQ / ASQ Einstellung Rauschsperre (Squelch) / ASQ 5 ▲ / ▼ UP / DOWN - Navigation in Menüs 6 VOL Lautstärkeregler 7 MENU Hauptmenü für diverse Einstellungen 8 TX LED leuchtet rot beim Senden 9 A / F AM / FM Umschaltung 10 RX LED leuchtet grün beim Empfangen 11 ANT PL Anschluss für Antenne 12 DC IN Stromanschluss 13 EXT SP Anschluss für externen Lautsprecher5 Deutsch6 Deutsch

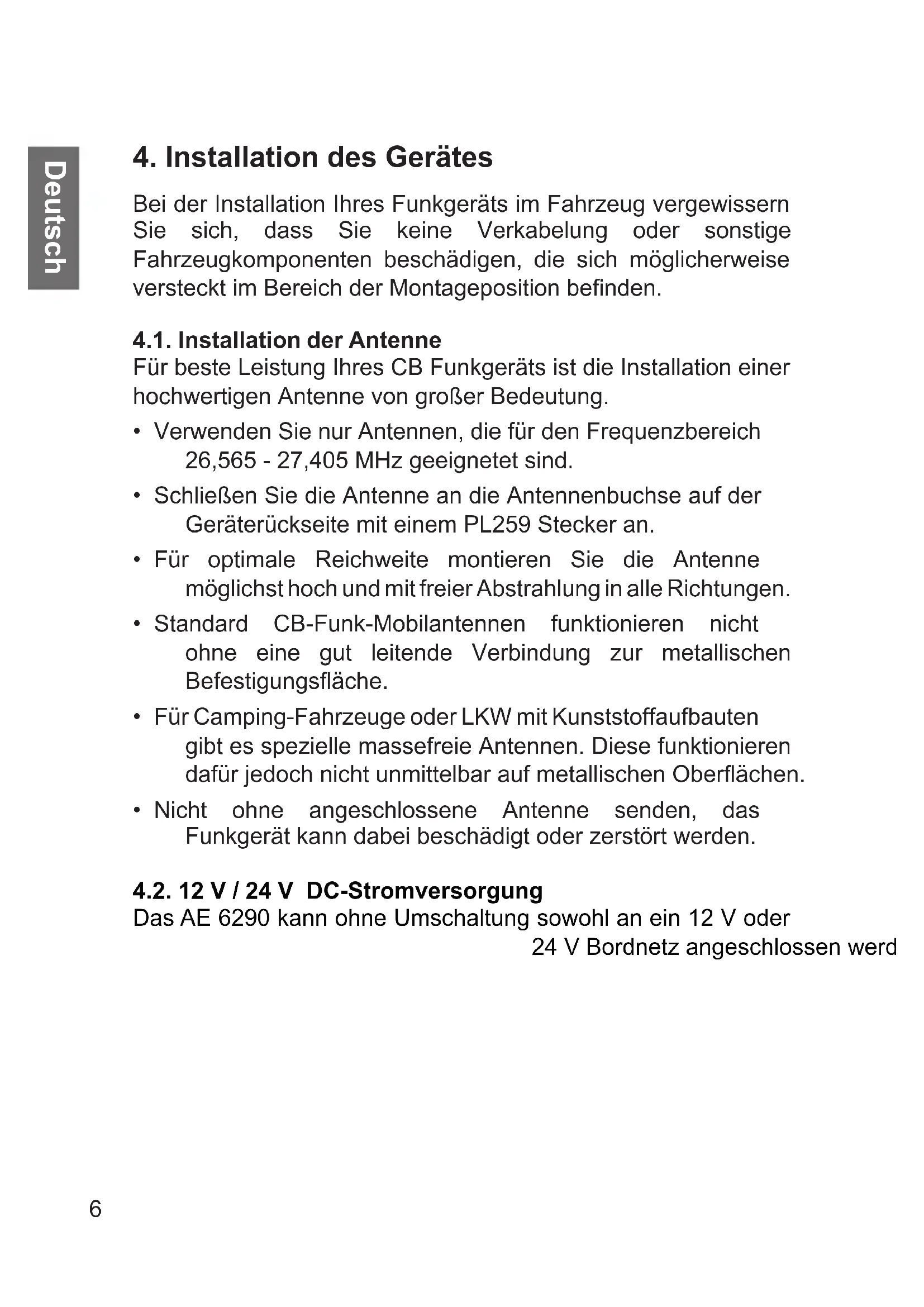

4. Installation des Gerätes

Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern Sie sich, dass Sie keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich möglicherweise versteckt im Bereich der Montageposition benden. 4.1. Installation der Antenne Für beste Leistung Ihres CB Funkgeräts ist die Installation einer hochwertigen Antenne von großer Bedeutung.

• Verwenden Sie nur Antennen, die für den Frequenzbereich 26,565 - 27,405 MHz geeignetet sind.

• Schließen Sie die Antenne an die Antennenbuchse auf der Geräterückseite mit einem PL259 Stecker an.

• Für optimale Reichweite montieren Sie die Antenne möglichst hoch und mit freier Abstrahlung in alle Richtungen.

• Standard CB-Funk-Mobilantennen funktionieren nicht ohne eine gut leitende Verbindung zur metallischen Befestigungsäche.

• Für Camping-Fahrzeuge oder LKW mit Kunststoffaufbauten gibt es spezielle massefreie Antennen. Diese funktionieren dafür jedoch nicht unmittelbar auf metallischen Oberächen.

• Nicht ohne angeschlossene Antenne senden, das Funkgerät kann dabei beschädigt oder zerstört werden. 4.2. 4.2. 12 V / 24 V DC-Stromversorgung12 V / 24 V DC-Stromversorgung Das AE 6290 kann ohne Umschaltung sowohl an ein 12 V oder Das AE 6290 kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden.24 V Bordnetz angeschlossen werden.7 Deutsch

5.1. Einschalten und Einstellen der Lautstärke Zum Einschalten drehen Sie den VOL Drehregler nach rechts. Die Lautstärke erhöhen Sie durch drehen im Uhrzeigersinn. 5.2. Die Auswahl der richtigen Ländereinstellung Die AE 6290 unterstützt alle aktuellen europäischen CB-Funk Standards. Die werksseitige Standardeinstellung ist ‘EU’. Vorgehensweise zum Umschalten der Ländereinstellung:

• Schalten Sie das Funkgerät aus

• Halten Sie die MENU Taste gedrückt und schalten Sie dann das Funkgerät wieder ein

• Lassen Sie die MENU Taste los

• Jetzt können Sie mit den UP/DN Tasten eine der Länder- Einstellung “dE, In, EU, CE, U, PL, I2” wählen

• Um Ihre Auswahl zu bestätigen, schalten Sie das Funkgerät aus und wieder ein. Das Funkgerät startet nun mit der gewählten Ländereinstellung. Hinweis: Der Nutzer ist verantwortlich für die Auswahl der erlaubten Normen.8 Deutsch 5.3. Ländereinstellung und Nutzung Sie können diese Ländereinstellung jederzeit nach Bedarf wie oben beschrieben durchführen. Die Länder-Einstellung bleibt aktiv, bis Sie eine andere Länder- Einstellung auswählen. 5.4. Auswahl des Betriebskanals

• Mit Auf- oder Ab-Tasten (UP/DN) am Funkgerät oder Mikrofon können Sie die Kanäle wählen. Der aktuelle Kanal wird angezeigt.

• Drücken Sie die entsprechende Taste länger, um fortlaufend die Kanäle nach oben oder unten zu wechseln. 5.5. Rauschsperre (Squelch) Die AE 6290 verfügt über 3 Rauschsperren

• Automatische Rauschsperre (ASQ)

• Manuelle Rauschsperre (SQ)

• Tonsquelch (CTCSS/DCS)9 Deutsch Jede blendet das Kanalrauschen aus, indem der Lautsprecher stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt werden, öffnet die Rauschsperre den Lautsprecher und das Empfangssignal wird gehört.

5.5.1. Automatische Rauschsperre (ASQ)

Die automatische Rauschsperre wertet kontinuierlich den Rauschpegel aus. Wird ein Signal empfangen, sinkt dieser und die ASQ gibt den Lautsprecher frei. Um den ASQ einzustellen, drücken Sie die ASQ Taste am Funkgerät lang. Die aktive Funktion wird durch das AQ Symbol auf dem Display angezeigt. Drücken Sie ASQ Taste erneut kurz, bis ASQ.SET erscheint. Die ASQ kann nun in 9 Stufen eingestellt werden, Stufe 1 ist die empfi ndlichste. Vorteil: Höchste Emp ndlichkeit und damit größte Reichweite. Nachteil: Kann durch Interferenzen wie z.B. Sonnen eckenaktivität, andere elektronische Geräte etc. gestört werden, so dass der Lautsprecher aktiviert wird, selbst wenn kein Signal empfangen wird. In diesem Fall sollte die manuelle Rauschsperre bzw. der Tonsquelch verwendet werden.

5.5.2. Manuelle Rauschsperre

Um den manuelle Rauschsperre einzustellen, drücken Sie die SQ Taste am Funkgerät kurz, es erscheint SQL.SET. Durch Einstellen des Squelchreglers wird das Kanalrauschen ausgeblendet. Je höher das SQ eingestellt wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet.10 Deutsch Vorteil: Die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. Nachteil: Muss manuell eingestellt werden. Wird die Rauschsperre aus Versehen zu hoch eingestellt, so sinkt die Empfangsemp ndlichkeit und damit die Reichweite.

5.5.3. CTCSS / DCS Tonsquelch

Neben dem manuellen und automatischen Squelch, verfügt das AE 6290 außerdem über CTCSS / DCS Töne. CTCSS / DCS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. CTCSS kann für jeden Kanal separat eingestellt werden und ist nur in FM verfügbar. Die aktive CTCSS / DCS Funktion wird im Display mit CTC oder DCS angezeigt.

• Kanal mit Hilfe des Kanalwahlschalter auswählen

• Im Hauptmenü CDT.SET wählen (MENU zur Auswahl drücken)

• Auswahl eines CTCSS / DCS Tons mit den UP/DN Tasten

• Es stehen 38 CTCSS und 104 DCS Töne zur Auswahl

• Zur Bestätigung erneut die MENU Taste betätigen. Vorteil: Ermöglicht den selektiven Empfang bestimmter Stationen innerhalb eines Kanals. Nachteil: Alle Gegenstationen müssen ebenfalls mit CTCSS/ DCS ausgerüstet sein. Niedrigere Empfangsemp ndlichkeit und damit weniger Reichweite.11 Deutsch 5.6. AM / FM Modus-Schalter AM- oder FM-Modulation kann durch Drücken der AM/FM Taste gewählt werden. Die aktuelle Einstellung wird auf dem LCD angezeigt. Wenn ein Kanal von 41 bis 80 (nur in Ländereinstellung dE verfügbar) eingestellt wird, schaltet das Gerät in den FM-Modus, unabhängig von der Einstellung auf den unteren Kanälen. Beim Zurückschalten auf die Kanäle 1 bis 40 wird der AM-Modus wiederhergestellt, wenn dieser vorher ausgewählt war. Die Balkenanzeige im Display zeigt bei Empfang die Signalstärke (S-Werte) in 12 Stufen an. 5.7. Notfallkanäle Über die Taste EMG können Sie einfach die voreingestellten Notrufkanäle 9 und 19 aufrufen. Drücken Sie einfach die Taste mehrfach hintereinander. Sie können der EMG Taste aber auch individuell eigene „Favoriten“ Kanäle zuweisen. Gehen Sie dafür in das Hauptmenü und wählen Sie dort EMG.1 oder EMG.2. Wählen Sie nun mit den ▲/▼ Tasten einen gewünschten Kanal aus und bestätigen Sie ihre Auswahl mit der MENU Taste. 5.8. Tastensperre Halten Sie die MENU Taste für 2 Sekunden gedrückt, um die Tastensperre zu aktivieren. Im Display erscheint ein Schlüssel Symbol. Drücken Sie die Taste erneut 2 Sekunden, um die Tastensperre wieder aufzuheben. Wenn ein Kanal von 41 bis 80 (nur12 Deutsch 5.9. VOX Funktion Drücken Sie die Taste VOX kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. Die aktive VOX Funktion wird im Display mit dem Die aktive VOX Funktion wird im Display Symbol angezeigt.

5.9.1. VOX Empfi ndlichkeit

Wählen Sie im Hauptmenü VOX.L aus, um die Lautstärkestufe zu wählen, ab welcher die automatische VOX Übertragung aktiviert wird. 1= niedrige Emp ndlichkeit, VOX reagiert erst auf sehr hohe Lautstärken 9= hohe Emp ndlichkeit, VOX reagiert bereits auf sehr niedrige Lautstärken Der voreingestellte Standardwert ist Stufe 6.

5.9.2. VOX Verzögerung

Wählen Sie im Hauptmenü VOX.T aus, um mit den UP/DN Tasten die VOX Verzögerung einzustellen. Mit der VOX Verzögerung stellen Sie ein, nach welcher Zeit ohne Sprache der automatische Sende-Modus beendet wird: Stufe 1 2 3 4 5 6 7 8 9 Zeit (Sek) 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Sie können die Verzögerung in 9 Stufen einstellen. Der voreingestellte Standardwert ist Stufe 4. schaltet das Funkgerät automatisch auf Sie müssen das Mikrofon nicht mehr13 Deutsch 5.10. S-Meter Das S-Meter zeigt die aktuelle Signalstärke an. Die Stärke wird unten links im Display mit dem Symbol angezeigt. Je mehr Striche angezeigt werden, desto stärker ist das Signal. 5.11. Scan-Modus Ihr AE 6290 verfügt über eine automatische Kanalsuche, die benutzt werden kann, um alle Kanäle nacheinander zu beobachten.

• Halten Sie die Taste ▲ Up oder ▼ Down für 5 Sek. gedrückt

• Scannen wird bei jedem empfangenen Signal gestoppt, und Sie können das Gespräch mithören Ohne eine Aktion wird der Scanvorgang fortgesetzt, und zwar a) nachdem die Kommunikation auf den Kanälen beendet wurde oder b) nach ca. 5 Sekunden Beobachtungszeit, falls die Kommunikation länger dauern sollte.

• Sie können den Suchlauf jederzeit abbrechen, indem Sie die EMG oder PTT Taste drücken. 5.12. Talkback Funktion Mit der Talkback- Funktionen hören Sie Ihre eigene Modulation zur Überprüfung über den Lautsprecher der AE 6290. Halten Sie die PTT Sendetaste gedrückt und wählen Sie mit den ▲ / ▼ Tasten die Talkback Stufe aus. 5.13. Zurücksetzen auf Werkseinstellung Sollte es einmal nötig sein, dass Sie das Gerät auf seine Werkseinstellungen zurücksetzen müssen, gehen Sie wie folgt vor:

• Wählen Sie im Hauptmenü den Punkt RESET aus

• Wenn RESET im Display blinkt, halten Sie die MENU Taste gedrückt, bis RESET aufhört zu blinken In den meisten Fällen sind die Funktionen des Funkgerätes nun wiederhergestellt worden.14 Deutsch

6. Repeater/Relais Funktion

Mit der neuen Repeater Funktion der AE 6290 können Sie nahezu die doppelte Reichweite im Vergleich zum normalen CB- Funkbetrieb erreichen. Das Funkgerät sendet auf einem Kanal (TX1) und empfängt auf einem zweiten Kanal (RX2) Funksprüche. Die AE 6290 schaltet automatisch zwischen den beiden Kanälen hin und her. Stellen Sie z.B. Kanal 40 als Repeater-Empfangskanal und Kanal 41 als Repeater-Sendekanal ein. Das Funkgerät zeigt im empfangsbereiten Modus Kanal 40 an und wartet auf eingehende Funksprüche. Wenn Sie nun die PTT-Sendetaste betätigen, wechselt das Funkgerät automatisch auf den Sendekanal 41. Wenn Sie die PTT-Taste wieder loslassen, kehrt das Gerät wieder zum Empfangskanal 40 zurück. Zur Aktivierung der Funktion gehen Sie in das Hauptmenü (MENU) und wählen Sie dort unter RPT.SET den Wert ON. Wählen Sie nun im Hauptmenü den Punkt RPT.RX, um den Empfangskanal der AE6290 (Sendekanal des Relais) im Repeaterbetrieb einzustellen. Unter dem Menüpunkt RPT.TX können Sie den Sendekanal der AE6290 (Empfangskanal des Relais) einstellen. Einige Relais verwenden stattdessen zwei verschiedene CTCSS/ DCS Töne zur Trennung der Sende- und Empfangsrichtung. Verwenden Sie hierfür die Menüpunkte CDT-RX und CDT-TX.15 Deutsch

Drücken Sie die MENU Taste, um in das Hauptmenü zu gelangen. Bewegen Sie sich mit den ▲/▼ Tasten durch das Menü. Durch erneutes drücken der MENU Taste gelangen Sie in die Untermenüs. Nr. Anzeige Stan dard Funktion 1 KEY.BP ON Tastentöne ein-/ausschalten 2 MIC.SET 06 Mic-Gain: Mikrofonverstärkung in 9 Stufen auswählbar 3 MIC.TP EL Mikrofon-Typ: Elektret / Dynamisch 4 VOX.L 03 VOX Empndlichkeit: 9 Stufen 5 VOX.T 04 VOX Verzögerung: 9 Stufen 6 SQL.SET 08 Squelch in 34 Stufen einstellbar 7 ASQ.SET 06 Automatik Squelch: 9 Stufen

Scan Typ Zeit: stoppt für 10Sek. bei Signal Squelch: stoppt so lange Signal vorhanden

Höhenabsenkung: hohe Frequenzen werden herausltern 10 TAL.BACK OF Talkback: 9 Lautstärke-Stufen

Noise Blanker ein-/ausschalten 12 RF.AUTO ON Automatisches RF-Gain: ein/aus 13 RF.GAIN 48 RF-Gain in 16 Stufen (3,6,9,....48) 14 ROG.BP OF Roger Beep Ton: OF und 1-5 Stufen 15 COLOR RE Hintergrundfarbe im Display: RE-rot, GR- grün, BL-blau, CY-zyan, YE-gelb, PU-lila, WH-weiß 16 BRIGHT 06 Helligkeit in 6 Stufen wählbar 17 TOT.SET 02 Time-Out-Timer: 1-10 Minuten 18 RPT.RX 40 Empfangskanal des AE6290 im Repeater- Betrieb (Sendekanal des Relais) 19 RPT.TX 41 Sendekanal des AE6290 im Repeater- Betrieb (Empfangskanal des Relais) 20 RPT.SET OF Repeater Betrieb: ein-/ausschalten 21 EMG1 9 Notrufkanal 1 einstellbar 22 EMG2 19 Notrufkanal 2 einstellbar16 Deutsch 23 CDT-RX OF CTCSS/DCS Ton für Empfangsbetrieb einstellen 24 CDT-TX OF CTCSS/DCS Ton für Sendebetrieb einstellen 25 CDT-RT OF CTCSS/DCS Ton für Sende- und Empfangsbetrieb gleichzeitig einstellen 26 RESET auf Werkseinstellungen zurücksetzen

8. Externer Lautsprecher

Abhängig von den Umgebungsgeräuschen empehlt es sich, einen externen Lautsprecher anzuschließen. Übliche, kommerzielle Funk-Lautsprecher mit 4-8 Ohm Impedanz und 2-4 W minimaler Leistung können eingesteckt werden. Das Kabel kann bis zu 3 Meter lang sein. Bei Lautsprechern, die im Auto genutzt werden, stellen Sie sicher, dass ein zwei-poliger 3,5 mm Klinkenstecker verwendet wird, und vergewissern Sie sich, dass keiner der Lautsprecheranschlüsse am Fahrzeugrahmen angebracht ist.

Eingangsspannung 12/24 V Sendeleistung 4 Watt AM/FM Betriebstemperatur -20°C bis +50°C Stromaufnahme 3 A max. Antennenanschluss UHF, SO-239 Maße 124x101x36mm Gewicht 428g17 Deutsch Sendefrequenzen dE: 26,565 - 27,405 MHz In: 26,965 - 27,275 MHz EU: 26,965 - 27,405 MHz CE: 26,965 - 27,405 MHz U: 27,60125 - 27,99125 MHz PL: 26,960 - 27,400 MHz I2: 26,855 - 27,265 MHz 9.1. CTCSS Ton Frequenztabelle Nr. Freq. (Hz) Nr. Freq. (Hz) Of CTCSS aus 19 127.3

10. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Garantiefrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter. Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.19 Deutsch

11. CE-Konformitätserklärung

Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6290 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 11.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.20 Deutsch

Technische Hotline (für in Deutschland verkaufte Geräte) Alan Electronics GmbH Service Daimlerstraße 1g D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Druckfehler vorbehalten. © 2021 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - DeutschlandCB Radio AE 6290 Manual English22 English Table of content
