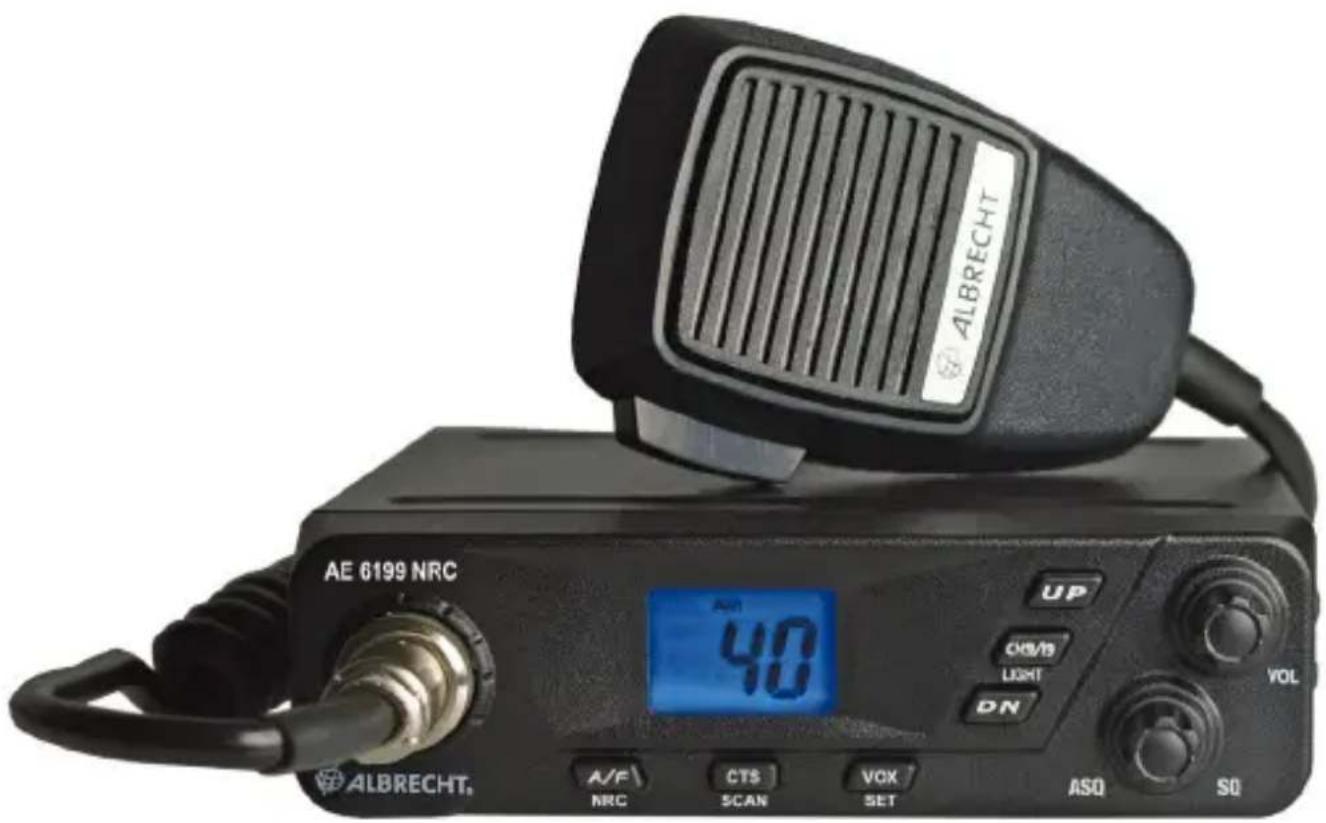

BEDIENUNGSANLEITUNG AE 6199 NRC ALBRECHT

CB Funkgerät AE 6199 NRC CB radio AE 6199 NRC Bedienungsanleitung / Manual Deutsch / English / Français / Italiano2 Deutsch Inhaltsverzeichnis

• 5.1. Einschalten und Einstellen der Lautstärke p. 7
• 5.2. Die Auswahl der richtigen Ländereinstellung p. 7
• 5.3. Ländereinstellung und Nutzung p. 8
• 5.4. Auswahl des Betriebskanals p. 8
• 5.5. Rauschsperre (Squelch) p. 8

1. Wichtige Informationen

Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb Ihres AE 6199 NRC Funkgeräts aufmerksam durch. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX Freisprechfunktion nicht gewährleistet sein könnte. Die Empndlichkeit der VOX-Funktion ist für Fahrzeuge mittlerer Lautstärke voreingestellt. In besonders leisen Fahrzeugen können Sie die Empndlichkeit erhöhen und so die VOX- Funktion bereits bei geringeren Sprachlautstärken auslösen. Für ein optimales Ergebnis montieren Sie das Mikrofon mit einem Abstand von 45 - 70 cm und auf den Fahrer ausgerichtet.

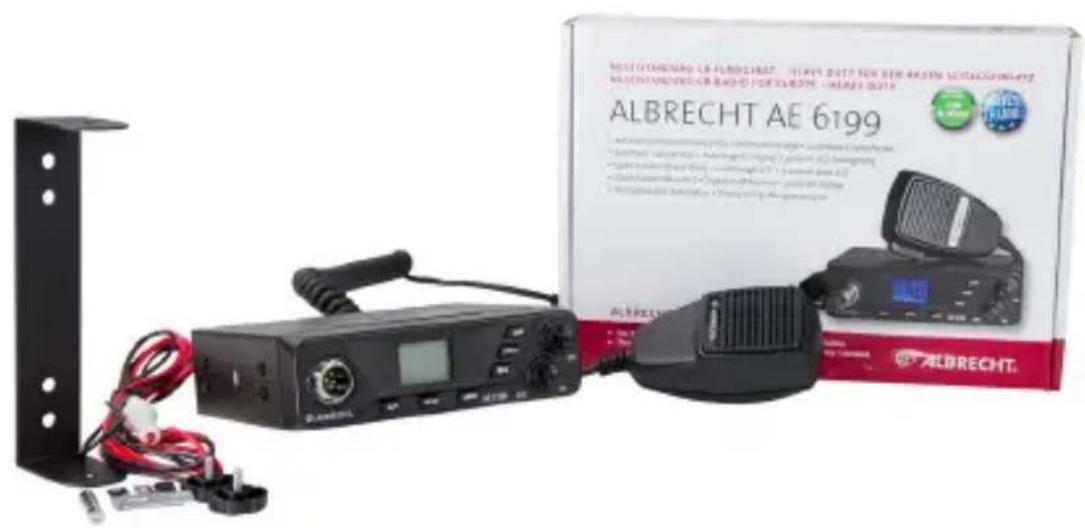

3. Stromversorgungskabel mit Sicherung

4. Haltebügel mit Montageschrauben

5. Bedienungsanleitung4

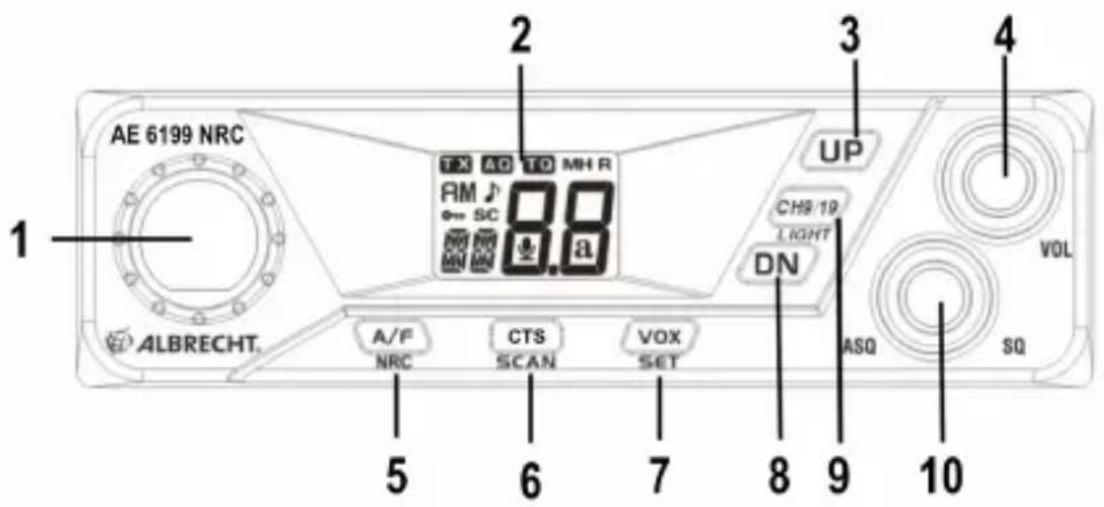

3. Bedienelemente und Anschlüsse

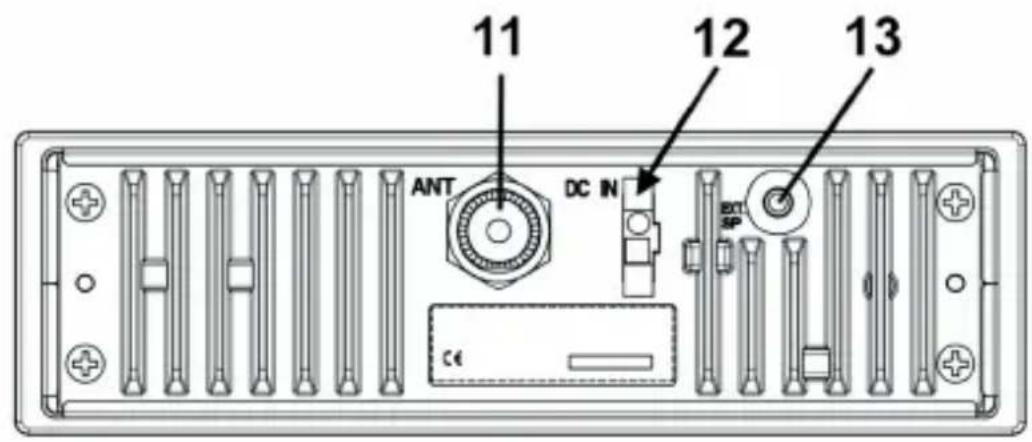

Die Zweitfunktion (in Klammern) wird durch langes Drücken der jeweiligen Taste aktiviert. Nr. Beschreibung Funktion 1 Mikrofonbuchse 6-polige Mikrofonbuchse 2 Display Anzeige von allen Funktionen 3 UP Aufwärts in Menüs bewegen 4 Volume Drehrad Lautstärke ändern 5 A/F / (NRC) Umschaltung AM/FM / (NRC aktivieren) 6 CTS / (SCAN) CTCSS/DCS Töne / (Sendersuchlauf) 7 VOX / (SET) VOX aktivieren / (VOX Einstellungen) 8 DN Abwärts in Menüs bewegen 9 CH 9/19 / (Light) Notrufkanal 9/19 / (Hintergrundfarbe) 10 ASQ / SQ Drehrad Einstellung Rauschsperre (Squelch) / ASQ 11 Antennenbuchse PL Anschluss für Antenne 12 DC IN Stromanschluss 13 EXT SP Anschluss für externen Lautsprecher Anzeige Nr. Anzeige Funktion 1 AQ ASQ aktiv 2 TQ CTCSS / DCS Töne aktiv 3 TX Sendestatus 4 AM AM oder FM Modus 5 SC Scan Funktion 6 R NRC Rauschunterdrückung aktiv 7 aktueller Kanal

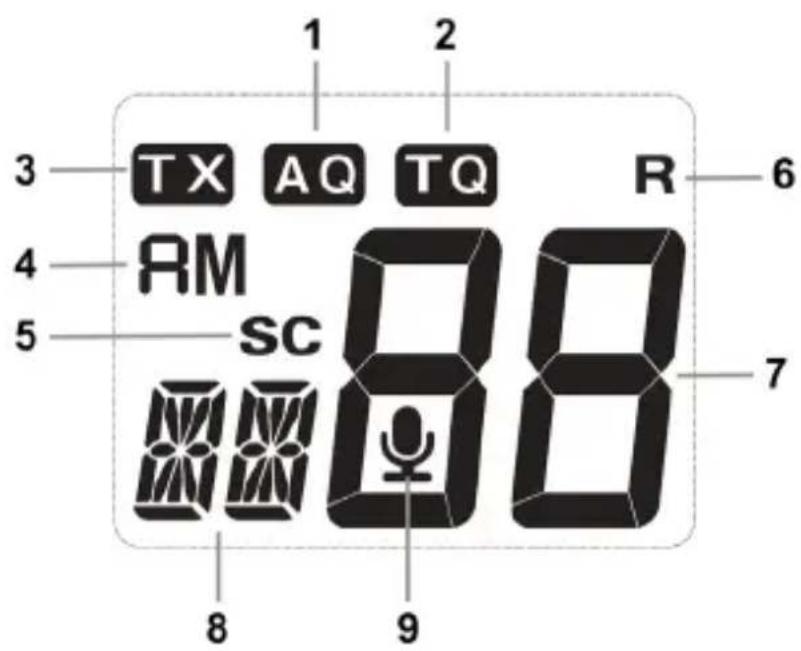

beim Einschalten: Ländereinstellung im Betrieb: S-Meter Anzeige 9 VOX Funktion aktiviert5 Deutsch6 Deutsch

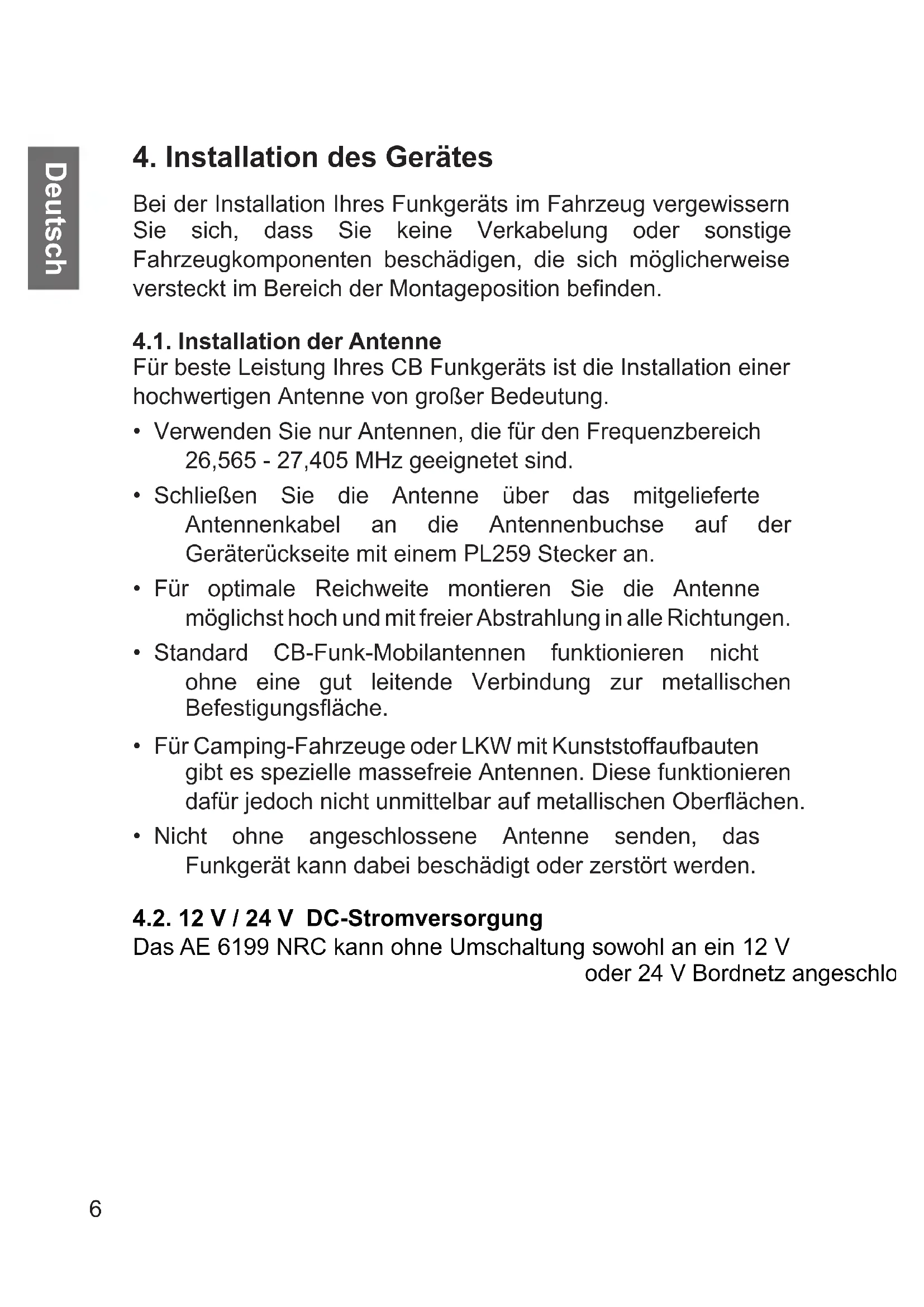

4. Installation des Gerätes

Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern Sie sich, dass Sie keine Verkabelung oder sonstige Fahrzeugkomponenten beschädigen, die sich möglicherweise versteckt im Bereich der Montageposition benden. 4.1. Installation der Antenne Für beste Leistung Ihres CB Funkgeräts ist die Installation einer hochwertigen Antenne von großer Bedeutung.

• Verwenden Sie nur Antennen, die für den Frequenzbereich 26,565 - 27,405 MHz geeignetet sind.

• Schließen Sie die Antenne über das mitgelieferte Antennenkabel an die Antennenbuchse auf der Geräterückseite mit einem PL259 Stecker an.

• Für optimale Reichweite montieren Sie die Antenne möglichst hoch und mit freier Abstrahlung in alle Richtungen.

• Standard CB-Funk-Mobilantennen funktionieren nicht ohne eine gut leitende Verbindung zur metallischen Befestigungsäche.

• Für Camping-Fahrzeuge oder LKW mit Kunststoffaufbauten gibt es spezielle massefreie Antennen. Diese funktionieren dafür jedoch nicht unmittelbar auf metallischen Oberächen.

• Nicht ohne angeschlossene Antenne senden, das Funkgerät kann dabei beschädigt oder zerstört werden. 4.2. 4.2. 12 V / 24 V DC-Stromversorgung12 V / 24 V DC-Stromversorgung Das AE 6199 NRC kann ohne Umschaltung sowohl an ein 12 V Das AE 6199 NRC kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden.oder 24 V Bordnetz angeschlossen werden.7 Deutsch

5.1. Einschalten und Einstellen der Lautstärke Zum Einschalten drehen Sie den VOL Drehregler nach rechts. Die Lautstärke erhöhen Sie durch drehen im Uhrzeigersinn. 5.2. Die Auswahl der richtigen Ländereinstellung Die AE 6199 NRC unterstützt alle aktuellen europäischen CB- Funk Standards. Die werksseitige Standardeinstellung ist ‘E’. Vorgehensweise zum Umschalten der Ländereinstellung:

• Schalten Sie das Funkgerät aus

• Halten Sie die A/F Taste (AM/FM) gedrückt und schalten Sie dann das Funkgerät wieder ein

• Lassen Sie die A/F Taste los

• Jetzt können Sie mit den UP/DN Tasten eine der Länder- Einstellung “d, EC, Po, UK oder E” wählen

• Um Ihre Auswahl zu bestätigen, schalten Sie das Funkgerät aus und wieder ein. Das Funkgerät startet nun mit der gewählten Ländereinstellung.8 Deutsch 5.3. Ländereinstellung und Nutzung Band Display Kanäle EU E FM 40 / 4 Watt AM 40 / 4 Watt Polen Po FM 40 / 4 Watt AM 40 / 4 Watt DE, CZ, SK d FM 80 / 4 Watt AM 40 / 4 Watt UK UK FM 40 / 4 Watt FM 40 UK / 4 Watt EC EC FM 40 Cept / 4 Watt Sie können diese Ländereinstellung jederzeit nach Bedarf wie oben beschrieben durchführen. Die Länder-Einstellung bleibt aktiv, bis Sie eine andere Länder- Einstellung auswählen. 5.4. Auswahl des Betriebskanals

• Mit Auf- oder Ab-Tasten (UP/DN) am Funkgerät können Sie die Kanäle wählen. Der aktuelle Kanal wird angezeigt.

• Drücken Sie die entsprechende Taste länger, um fortlaufend die Kanäle nach oben oder unten zu wechseln. 5.5. Rauschsperre (Squelch) Die AE 6199 NRC verfügt über 3 Rauschsperren

• Automatische Rauschsperre (ASQ)

• Manuelle Rauschsperre (SQ)

• Tonsquelch (CTCSS/DCS) Jede blendet das Kanalrauschen aus, indem der Lautsprecher stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt werden, öffnet die Rauschsperre den Lautsprecher und das Empfangssignal wird gehört.9 Deutsch

5.5.1. Automatische Rauschsperre (ASQ)

Die automatische Rauschsperre wertet kontinuierlich den Rauschpegel aus. Wird ein Signal empfangen, sinkt dieser und die ASQ gibt den Lautsprecher frei. Drehen Sie den ASQ Regler nach ganz links, um ASQ einzuschalten. Der aktuelle Status wird durch das AQ Symbol auf dem Display angezeigt. Die ASQ kann ich 3 Stufen eingestellt werden, Stufe 1 ist die empndlichste. Vorteil: höchste Empndlichkeit und damit größte Reichweite Nachteil: kann durch Interferenzen wie z.B. Sonneneckenaktivität, andere elektronische Geräte etc. gestört werden, so dass der Lautsprecher aktiviert wird, selbst wenn kein Signal empfangen wird. In diesem Fall sollte die manuelle Rauschsperre bzw. der Tonsquelch verwendet werden.

5.5.2. CTCSS / DCS Tonsquelch

Neben dem manuellen und automatischen Squelch, verfügt das AE 6199 NRC außerdem über CTCSS / DCS Töne. CTCSS / DCS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. CTCSS kann für jeden Kanal separat eingestellt werden und ist nur in FM verfügbar. Die aktive CTCSS / DCS Funktion wird im Display mit TQ angezeigt.

• Kanal mit Hilfe des Kanaldrehwahlschalter auswählen

• CTS Taste drücken (1x für CTCSS, 2x für DCS)10 Deutsch

• Auswahl des CTCSS / DCS Tons mit den UP/DN Tasten

• Es stehen 38 CTCSS und 99 DCS Töne zur Auswahl

• Zur Bestätigung kurz die PTT betätigen. Vorteil: Ermöglicht den selektiven Empfang bestimmter Stationen innerhalb eines Kanals. Nachteil: Alle Gegenstationen müssen ebenfalls mit CTCSS/ DCS ausgerüstet sein. Niedrigere Empfangsempndlichkeit und damit weniger Reichweite

5.5.3. Manuelle Rauschsperre

Durch Drehen des Squelchreglers SQ wird das Kanalrauschen ausgeblendet. Je weiter der Regler gedreht wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet. Vorteil: Die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. Nachteil: Muss manuell eingestellt werden. Wird die Rauschsperre aus Versehen zu hoch eingestellt, so sinkt die Empfangsempndlichkeit und damit die Reichweite. 5.6. AM / FM Modus-Schalter AM- oder FM-Modulation kann durch Drücken der AM/FM-Taste gewählt werden. Die aktuelle Einstellung wird auf dem LCD angezeigt. Wenn ein Kanal von 41 bis 80 (nur in Ländereinstellung d verfügbar) eingestellt wird, schaltet das Gerät in den FM-Modus, unabhängig von der Einstellung auf den unteren Kanälen.11 Deutsch Beim Zurückschalten auf die Kanäle 1 bis 40 wird der AM-Modus wiederhergestellt, wenn dieser vorher ausgewählt war. Die Balkenanzeige im Display zeigt bei Empfang die Signalstärke (S-Werte) in 9 Stufen an. 5.7. Notfallkanal 9 / 19 Sie können mit der Taste durch CH 9, CH 19 und wieder zurück zum „normalen“, zuvor ausgewählten Kanal schalten. Drücken Sie einfach die Taste mehrfach hintereinander. 5.8. VOX Funktion Drücken Sie die Taste VOX kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. Die aktive VOX Funktion wird im Display mit dem Symbol angezeigt.

5.8.1. VOX Empndlichkeit

Mit dem VOX Level wird die Lautstärkestufe gewählt, ab welcher die automatische VOX Übertragung aktiviert wird. Halten Sie die VOX Taste länger gedrückt und wählen Sie dann mit den UP/DN Tasten die Empndlichkeit aus. 1= niedrige Empndlichkeit, VOX reagiert erst auf sehr hohe Lautstärken 9= hohe Empndlichkeit, VOX reagiert bereits auf sehr niedrige Lautstärken Der voreingestellte Standardwert ist Stufe 6.12 Deutsch

5.8.2. VOX Verzögerung

Drücken Sie die VOX Taste einmal lang und danach kurz. Wählen Sie danach mit den UP/DN Tasten die Verzögerung aus. Mit der VOX Verzögerung stellen Sie ein, nach welcher Zeit ohne Sprache der automatische Sende-Modus beendet wird: Stufe 1 2 3 4 5 6 7 8 9 Zeit (Sek) 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 Sie können die Verzögerung in 9 Stufen einstellen. Der voreingestellte Standardwert ist Stufe 4. 5.9. S-Meter Das S-Meter zeigt die aktuelle Signalstärke an. Die Stärke wird unten links im Display mit dem Symbol angezeigt. Je mehr Striche angezeigt werden, desto stärker ist das Signal. 5.10. Scan-Modus Ihr AE 6199 NRC verfügt über eine automatische Kanalsuche, die benutzt werden kann, um alle Kanäle nacheinander zu beobachten.

• Drücken Sie die Taste SCAN lang.

• Scan beginnt sofort das Scannen aller Kanäle nach oben, und das SC-Symbol wird auf dem LCD angezeigt.

• Scannen wird bei jedem empfangenen Signal gestoppt, und Sie können das Gespräch mithören. Ohne eine Aktion wird der Scanvorgang fortgesetzt, und zwar a) nachdem die Kommunikation auf den Kanälen beendet wurde oder b) nach ca. 5 Sekunden Beobachtungszeit, falls die Kommunikation länger dauern sollte.13 Deutsch

• Sie können den Suchlauf jederzeit abbrechen, indem Sie die SCAN Taste ein zweites Mal drücken.

• Das Drücken der Sendetaste stoppt auch automatisch den Scan-Vorgang. 5.11. Auswahl der Displayfarbe Drücken Sie die LIGHT Taste lang, um durch die 7 verschiedenen Farben für die Hintergrundbeleuchtung des LCDs zu schalten. 5.12. NRC Geräuschlter Drücken Sie die NRC Taste lang, um den NRC Geräuschlter ein oder auszuschalten. Im Display wird R angezeigt. Der Geräuschlter unterdrückt Störgeräusche beim Empfang von Funksprüchen und verbessert die Audioqualität deutlich. 5.13. Zurücksetzen auf Werkseinstellung Sollte es einmal nötig sein, dass Sie das Gerät auf seine Werkseinstellungen zurücksetzen müssen, gehen Sie wie folgt vor:

• Schalten Sie das Funkgerät aus

• Drücken Sie die VOX Taste und halten Sie sie gedrückt, während Sie das Funkgerät einschalten

• Lassen Sie die Taste los

• Das Display zeigt rS und nach kurzer Zeit startet das Funkgerät wieder mit den Werkseinstellungen In den meisten Fällen sind die Funktionen des Funkgerätes nun wiederhergestellt worden.

6. Externer Lautsprecher

Abhängig von den Umgebungsgeräuschen empehlt es sich, einen externen Lautsprecher anzuschließen. Übliche, kommerzielle Funk-Lautsprecher mit 4-8 Ohm Impedanz und 2-4 W minimaler Leistung können eingesteckt werden.14 Deutsch Das Kabel kann bis zu 3 Meter lang sein. Bei Lautsprechern, die im Auto genutzt werden, stellen Sie sicher, dass ein zwei-poliger 3,5 mm Klinkenstecker verwendet wird, und vergewissern Sie sich, dass keiner der Lautsprecheranschlüsse am Fahrzeugrahmen angebracht ist.

Mikrofonbuchse-Verdrahtung Pin 1 Mic-Audio Pin 2 PTT-RX (Empfangskontakt gegen Masse) Pin 3 PTT-TX (Sendekontakt gegen Masse) Pin 4 Auf- und Ab-Pfeiltasten Pin 5 Masse Pin 6 + Spannung für evtl. Mikrofonverstärker Sender Sendefrequenz 26,565 - 27,405 MHz Frequenzgenauigkeit besser als +/- 300 Hz Sendeleistung 4 Watt Oberwellen und Störstrahlung weniger als -54 dBm = 4 nW Audio-Frequenzbereich 300 Hz bis 3 kHz in AM/FM Nachbarkanalleistung weniger als 20 µW Mikrofonempndlichkeit besser als 3 mV FM-Frequenzhub weniger als 2,0 kHz AM-Modulationsgrad bis zu 90% Verzerrungen für modulierte Signale weniger als 5 % Stromaufnahme 3 A max.15 Deutsch Empfänger Empndlichkeit FM 0,8 μV für 20 dB SINAD Empndlichkeit AM 1,5 μV für 20 dB SINAD Frequenzgang 300 Hz bis 3 kHz Nachbarkanaldämpfung besser als 60 dB (EN 300 135-1) Audio-Ausgangsleistung 3 Watt an 8 Ohm Last Rauschsperre- Empndlichkeit 0,2 μV bis 1 mV Stromaufnahme 0,3 A nominal/1,2 A maximal 7.1. CTCSS Ton Frequenztabelle Nr. Freq. (Hz) Nr. Freq. (Hz) Of CTCSS aus 19 127.3

8. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen nden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Garantiefrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen. Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter. Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.17 Deutsch

9. CE-Konformitätserklärung

Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6199 NRC in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 9.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie nanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.18 Deutsch

Technische Hotline (für in Deutschland verkaufte Geräte) Alan Electronics GmbH Service Daimlerstraße 1g D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Druckfehler vorbehalten. © 2020 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - DeutschlandCB radio AE 6199 NRC Manual English20 English Table of Contents
