| Tipo di prodotto | Radio CB |
| Marca | Albrecht |
| Modello | AE 6199 NRC |
| Gamma di frequenze | 26,565 - 27,405 MHz |
| Potenza di emissione | 4 watt |
| Alimentazione elettrica | 12 V / 24 V CC |
| Consumo elettrico (ricezione) | 0,3 A nominale / 1,2 A max |
| Consumo elettrico (emissione) | 3 A max |
| Sensibilità FM | 0,8 µV per 20 dB SINAD |
| Sensibilità AM | 1,5 µV per 20 dB SINAD |
| Potenza audio di uscita | 3 watt su 8 ohm |
| Impedenza altoparlante esterno | 4 - 8 ohm |
| Modalità di modulazione | AM / FM |
| Filtro di rumore NRC | Sì, attivabile/disattivabile |
| Soppressore di rumore | Automatico (ASQ), manuale (SQ), sonoro (CTCSS/DCS) |
| Funzione vivavoce VOX | Sì, 9 livelli di sensibilità e ritardo regolabile |
| Canali di emergenza | 9 e 19 |
| Funzione Scan | Sì, ricerca automatica |
| Retroilluminazione LCD | 7 colori selezionabili |
| Impostazioni regionali | UE, Polonia, DE/CZ/SK, UK, EC |
| Tonaltà CTCSS | 38 tonalità |
| Tonaltà DCS | 99 tonalità |
| Garanzia | 2 anni |
| Contenuto della confezione | Radio, microfono, cavo di alimentazione con fusibile, staffa di fissaggio, manuale di istruzioni |
Domande frequenti - AE 6199 NRC ALBRECHT
Domande degli utenti su AE 6199 NRC ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Radio in formato PDF gratuitamente! Trova il tuo manuale AE 6199 NRC - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AE 6199 NRC del marchio ALBRECHT.
MANUALE UTENTE AE 6199 NRC ALBRECHT
Istruzioni per l'uso Italiano
Contenuo
- Informazioni importanti 57
- Dotazione 57
- Comandi e collegamenti 58
4.Installazione dell'apparecchio 60
4.1.Installazione dell'antenna 60
4.2.Alimentazione 12/24 V CC .60
- Funzionamento 61
5.1. Attivazione o disattivazione del volume 61
5.2. Sezione dell'impostazione corretta del paese 61
5.3. Impostazione del paese e utilizzo 62
5.4. Sezione dei canali operativi 62
5.5. Suppressione del rumore di fondo (Squelch) 62
5.5.1. Squelch automatico (ASQ) 63
5.5.2. Squelch dei toni audio CTCSS / DCS 63
5.5.3. Squelch manuale 64
5.6. Commutatore modalità AM / FM 64
5.7.Canale emergenza 9/19 .65
5.8. Funzione VOX 65
5.8.1. Sensibilità VOX 65
5.8.2.Ritardo della funzione VOX 66
5.9.Potenza del segnale 66
5.10 Modalità scansione 66
5.11. Sezione del colore del display 67
5.12. Filtro antirumore NRC 67
5.13. Ripristino delle impostazioni di fabbrica 67
- Altoparlante esterno 67
- Specifiche 68
7.1. Tabella delle frequenze dei toni CTCSS 69
- Garanzia e informazioni per il riciclaggio 70
- Dichiarazione di conformità CE 71
9.1.EEAG ericiclaggio 71
- Indirizzo per l'assistenza 72
1. Informazioni importanti
Leggere attendamente le presente istruzioni della radio AE 6199 NRC prima dell'installazione e l'utilizzo.
Utilizzare esclusivamente il microfono originale della radio CB, altrimenti non è possible garantire il corretto funzionamento della funzione vivavoce VOX.
La sensibilità VOX è preimpostata per l'uso in veicoli moderatamente rumorosi. Se il tuo veicolo è molto silenzioso, puoi augmentare la sensibilità VOX in modo che la funzione VOX si attivi più con un parlato più dolce.
Per risultati ottimali, montare il microfono a 45 - 70 cm di distance e direttamente di fronte al conducente.

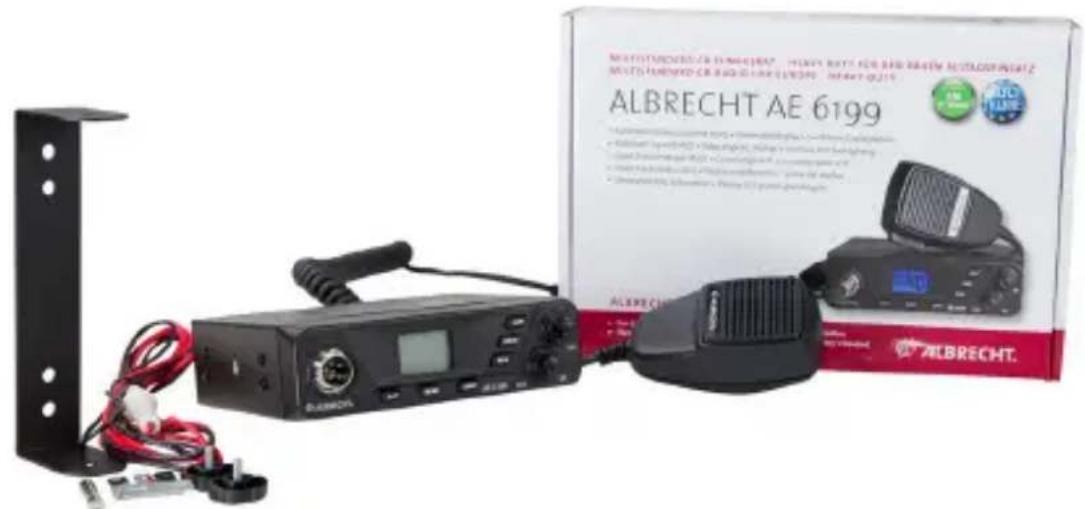

2. Dotazione
- Radio CB AE 6199 NRC
- Microfono palmare
- Alimentatore con fusibile
- Staffa di supporto con viti di montaggio
- Istruzioni per l'uso

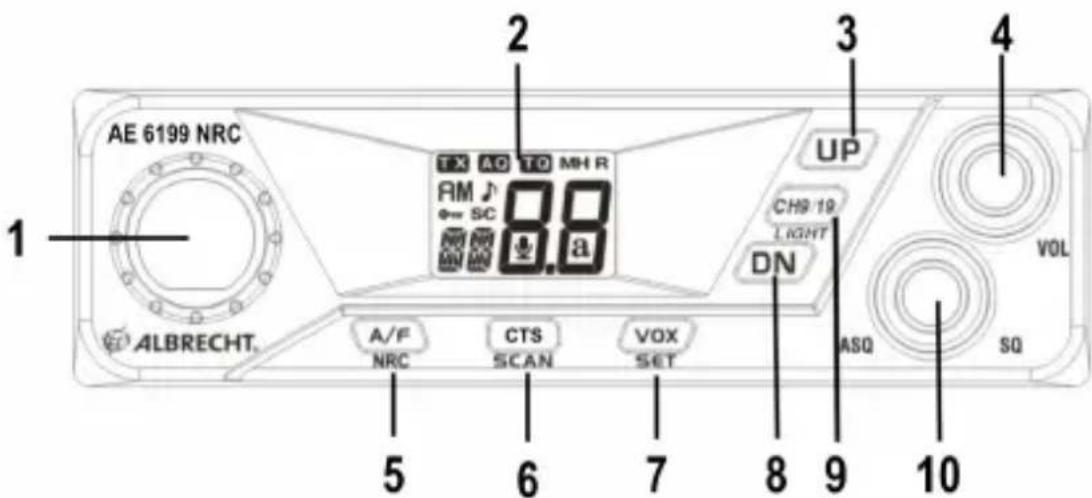

3. Comandi e collegamenti
La funzione secondaria (tra parentesi)iene attivata tenendo premuto a lungo il tasting corrispondente.
| N. | Descrizione Funzione | |
| 1 | Porta per microfono Porta | per microfono a 6 pin |
| 2 | Display Indicazione di tutte le funzioni | |
| 3 | UP Spostamento nei menu verso l'alto | |
| 4 | Rotella del volume Regolazione del volume | |
| 5 | A/F / (NRC) Commutazione AM/FM / Attivazione NRC | |
| 6 | CTS / (SCAN) | Toni audio CTCSS/DCS / (Ricerca delle stazioni) |
| 7 | VOX / (SET) Attivazione | VOX / (Impostazioni VOX) |
| 8 | DN Spostamento nei menu verso il basso | |
| 9 | CH 9/19 / (Light) | Canale di emergenza 9/19 / (Colore di sfondo) |
| 10 | Rotella ASQ / SQ | Impostazione della suppressione del rumore (Squelch) / ASQ |

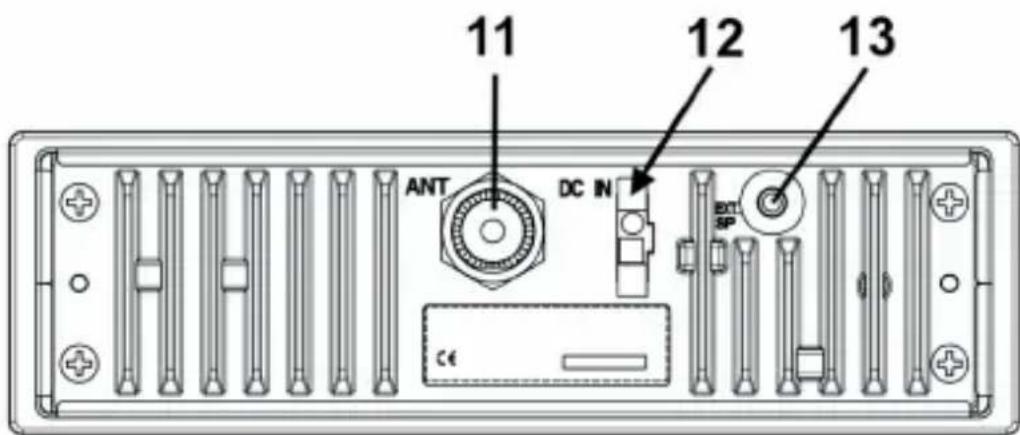

| 11 | Porta per antenna Collegamento PL per anteenne | |
| 12 | DC IN Collegamento per l'alimentazione | |
| 13 | EXT SP Collegamento per altoparlanti esterni |

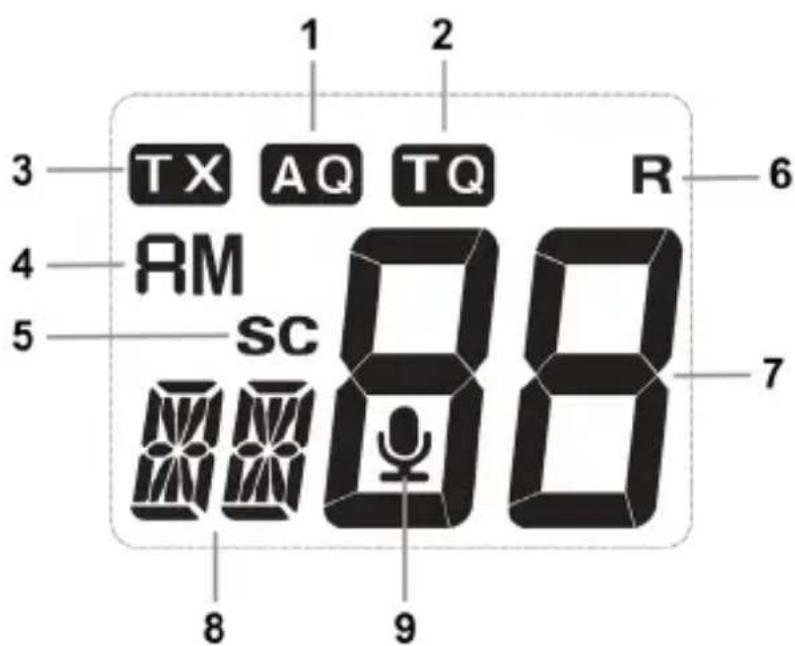

Indicazione
| N. Indicazione | Funzione |
| 1 AQ | ASQ attivo |
| 2 TQ | Toni audio CTCSS / DCS attivi |
| 3 TX | Stato trasmissione |
| 4 AM | Modalità AM o FM |
| 5 SC | Funzione di scansione |
| 6 R | Sopportressione del rumore NRC attiva |
| 7 | 88 |
| 8 | |
| 9 |

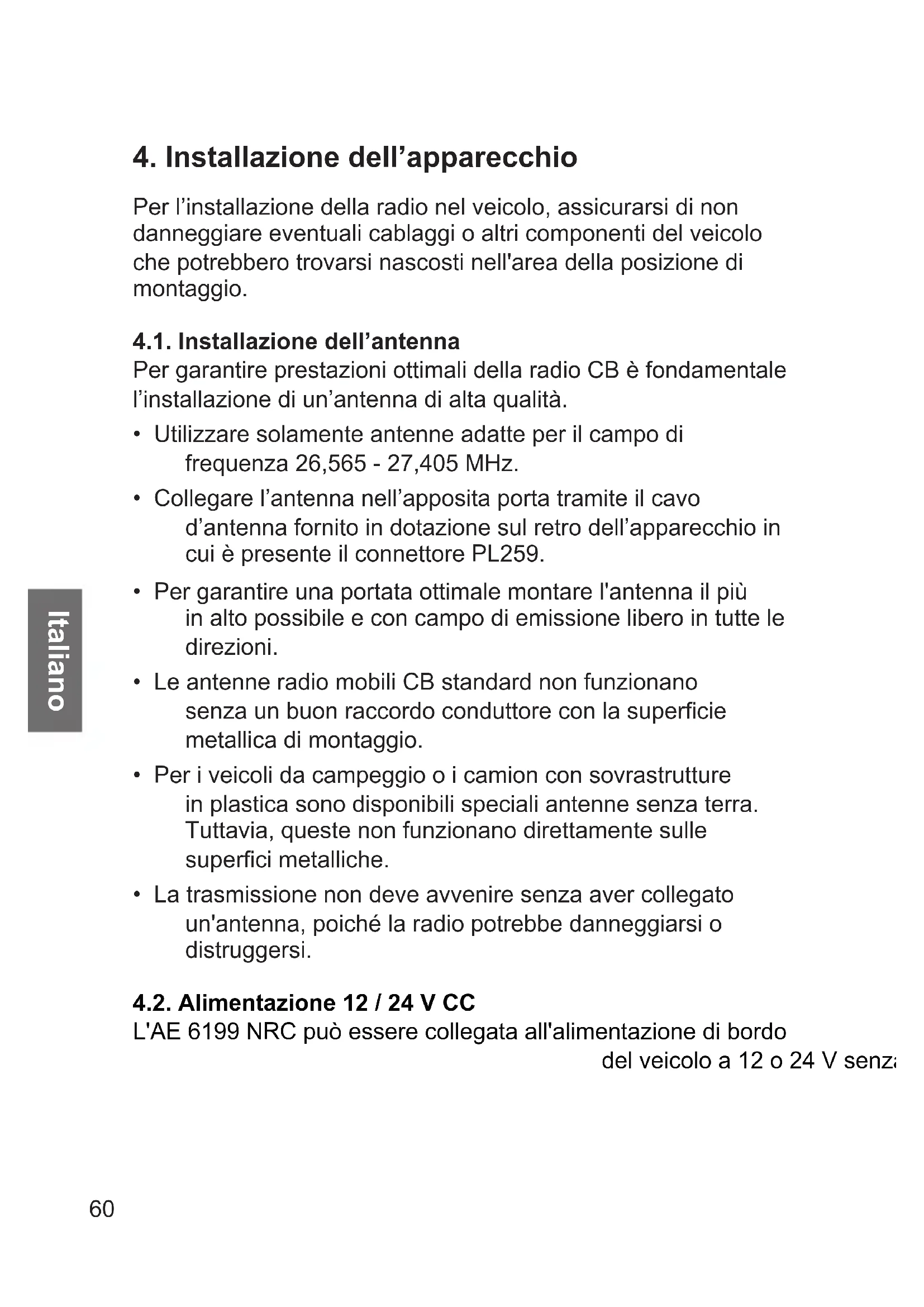

4. Installazione dell'apparecchio
Per l'installazione della radio nel veicolo, assicurarsi di non danneggiare eventuali cablaggi o altri componenti del veicolo che potrebbero trovarsi nascosti nella area della posizione di montaggio.
4.1. Installazione dell'antenna
Per garantire prestazioni ottimali della radio CB è fondamentale l'installazione di un'antenna di alta qualità.
- Utilizzare solamente ante nenne adatte per il Campo di frequenza 26,565 - 27,405 MHz.
- Collegare l'antenna nell'apposita porta tramite il cavo d'antenna fornito in dotazione sul retro dell'apparecchio in cui è presente il connettore PL259.
- Per garantire una portata ottimale montare l'antenna il più in alto possibile e con Campo di emissione libero in tutte le direzioni.
- Le antennre radio mobili CB standard non funzionano除去 un buon raccordo conduttore con la superficie metallica di montaggio.
- Per i veicoli da campeggio o i camion con sovrastrufture in plastica sono disponibili speciali antenneenza terra. Tuttavia, queste non funzionano direttamente sulle superfici metalliche.
- La trasmissione non deve avvenire alla aver collegato un'antenna, poiché la radio potrebbe danneggiarsi o distruggersi.
4.2. Alimentazione 12 / 24 V CC
L'AE 6199 NRC più essere collegata all'alimentazione di bordo
del veicolo a 12 o 24 V senza
5. Funzionamento
5.1. Attivazione o disattivazione del volume
Per l'attivazione ruotare la manopola di regolazione VOL versus destra. Il volume cui quod assere augmentato ruotando in senso orario.
5.2. Selezione dell'impostazione corretta del paese
L'AE 6199 NRC supporta tutti gli attuali standard radio CB europei. L'impostazione predefinita di fabbrica è 'E'.
Procedura per modificare l'impostazione del paese:
Spagnere la radio
- Premere e tenere premuto il tasto A/F (AM/FM)
- Ora accendere la radio
Rilasciare il tasting
- A quello punto tramite i tasti UP/DN sare possibile selezionare una delle impostazioni disponibili per il paese "d, EC, Po, UK o E"
- Per confermare la selezione, spegnere e riaccendere la radio. La radio verrà avviata con l'impostazione del paese selezionata.
5.3. Impostazione del paese e utilizzo
| Banda Display Canali | ||
| UE | E | FM 40 / 4 Watt AM 40 / 4 Watt |
| Polonia Po | FM 40 / 4 Watt AM 40 / 4 Watt | |
| Germania, Rep. Ceca, Slovakchia | d | FM 80 / 4 Watt AM 40 / 4 Watt |
| Regno Unito Regno | Unito | FM 40 / 4 Watt FM 40 UK / 4 Watt |
| CE CE FM 40 Cept / | 4 Watt | |
È possibile effettuare l'impostazione del paese come descripto in precedenza, in qualsiasi momento secondo le proprie esigenze. L'impostazione del paese rimane attiva fino a quando non viene selezionata un'altra impostazione.
5.4. Sezione dei canali operativi
- Tramite i tasti Su e Giù (UP/DN) è possibile selezionare i canali. Il canale corrente viene visualizzato.
- Tenere premuto a lungo il tasting corrispondente perambiare in modo continuo i canali verso l'alto o verso il basso.
5.5. Soppressione del rumore di fondo (Squelch)
L'AE 6199 NRC è dotata di 3 tipi di squelch
- Squelch automatico (ASQ)
- Squelch manuale (SQ)
- Squelch dei toni audio (CTCSS/DCS)
Ciacuna opzione consente la suppressione del rumore di fondo dei canali, disattivando l'audio degli altoparlanti. Solo se vengono soddisfatti determinati criteri, lo squelch attiva l'altoparlante e viene udito il segnale ricevuto.
5.5.1. Squelch automatico (ASQ)
Lo squelch automatico valuta continuamente il livello di rumore. Se viene ricevuto un segnale, quest'ultimo viene soppresso e l'ASQ libera l'altoparlante.
Ruotare la manopola di regolazione ASQ completeness versusinistra per attivare l'ASQ. Lo stato corrente viene moltoromo dal symbolo AQ sul display.
L'ASQ più essere impostato secondo 3 livelli, dove 1 è il livello che indica la massima sensibilità del ricevitore.
Vantaggio: massima sensibilità del ricevitore e quando la portata massima disponibile
Svantaggio: potrebbero verificarsi disturbi dovuti ad interferenze come l'attività delle macchie solari,及其他 apparecchiature elettroniche, ecc., causando l'attivazione degli altoparlantianche se non viene ricevuto alcun segnale In tal caso si deve utilizzato lo squelch manuale o lo squelch dei toni audio.
5.5.2. Squelch dei toni audio CTCSS / DCS
Oltreallo squelch manualee automatico,
I'AE 6199 NRC disponeanche dello squelch dei toni audio CTCSS / DCS. I toni CTCSS / DCS sono dei toni audio fuori alla portata udibile, che siaggiungono alla trasmissione. Se attivati, lo squelch si attiva solamente se il segnale di una stazione remota
vienerecevuto con lo stesso tono. Il tono
CTCSS può essere impostato separatamente per ciascun canale ed è disponibile solo in modalità FM.
Quando la funzione CTCSS / DCS è attiva, vieneindicato sul display con TQ.
- Selezione dei canali tramite il selettore rotativo
- Premere il tasto CTS (1 volta per CTCSS, 2 volte per DCS)
- Selezione del tono CTCSS / DCS con i tasti UP/DN
- Sono disponibili 38 toni CTCSS e 99 toni DCS tra cui scegliere
- Per confermare, premere brevamente PTT.
Vantaggio: consente di selezionare in modo selettivo determinate stazioni all'interno di un canale.
Svantaggio: tutte le stazioni remote devono essere dotate ugualmente di CTCSS/DCS. Minima sensibilità del ricevitore e quando la portata minima disponibile
5.5.3. Squelch manuale
Ruotando la manopola di regolazione dello squelch SQ vengono soppressi i rumori dei canali. Maggiore è la rotazione della manopola, più alta sare la sensibilità del ricevitore per attivare lo squelch.
Di solito lo squelch viene impostato per silenziare l'altoparlante.
Vantaggio: lo squelch manuale può essere impostato in modo tale da poter sentire solo le stazioni adiacenti.
Svantaggio: delve essere impostato manualmente. Se lo squelchiene impostato accidentamente su un valore troppo alto, la sensibilità del ricevitore e quando la portata diminuisce.
5.6. Commutatore modalità AM / FM
La modulazione AM o FM più essere selezionata premendo il tasting AM/FM.
L'impostazione corrente viene molto restrata sul display LCD.
Quando viene impostato un canale da 41 a 80 (solo in modalità d), l'unità passa alla modalità FM independentemente dall'impostazione dei canali di livello inferiore.
Quando si ritorna ai canali da 1 a 40, la modalità AM viene ripristinata qualora fosse stata selezionata in precedenza.
L'indicazione delle barre display在哪 l'intensità del segnale (valori S) con 9 livelli in fase di ricezione.
5.7. Canale emergenza 9 / 19
È possibile passare al canale "normale", precedentamente selezionato, premendo CH 9, CH 19 e viceversa. É sufficiente premere il tasting più volte in successione.
5.8. Funzione VOX
Premere brevamente il tasto VOX per attivare o disattivare la funzione VOX. Quando la funzione VOX è attivata, la radio passa automaticamente alla trasmissione non appena rileva il segnale vocale. Per trasmettere non è più necessario prendere in mano il microfono.
L'attivazione della funzione VOX viene indica sul display dal symbolo
5.8.1. Sensibilità VOX
Il livello della funzione VOX consente di selezionare il livello di volume con il quale viene attivata la trasmissione automatica VOX.
Tenere premuto a lungo il tasting VOX e selezionare in seguito tramite i tasti UP/DN la sensibilità.
1= sensibilità Bassa, la funzione VOX interviene solamente in caso di livelli di volume molto alto.
9= sensibilità alta, la funzione VOX intervieneanche in caso di livelli di volume molto bassi
Il valore standard predefinito è il livello 6.
5.8.2. Ritardo della funzione VOX
Premere una volta il tasto VOX a lungo e poi brevamente.
Successivement tramite i tasti UP/DN selezionare il ritardo.
Il ritardo VOX consente di impostare il tempo dopo il quale la modalità di trasmissione automatica deve terminare in assenza di segnale vocale:
| Livello 1 2 3 4 5 6 7 8 9 | ||||||||
| Tempo (sec) | 0,5 1 | 0 1,5 | 2,0 2 | 5 3,0 | 3,5 4 | 0 4,5 |
È possibile impostare il ritardo secondo 9 livelli. Il valore standard predefinito è il livello 4.
5.9. Potenza del segnale
Tale significatore consente di visualizzare la potenza del segnale corrente. La potenza vieneindicata nella parte inferiore
sinistra del display dal symbolo
Vaggiori sono le barre
visualizzate, magiore sare la potenza del segnale.
5.10. Modalità scansione
L'AE 6199 NRC dispone di una ricerca
automatica dei canali, che può essere utilizzata per visualizzare i canali uno più tard.
- Premere a lungo il tasting
SCAN.
- Dopo la pressione del tasting
viene avviata immediatamente la scansione di tutti i canali in ordine
SC
13
ascendente e l'icona SC viene visualizzata sul display LCD.
- La scansione si arresta ad agli segnale ricevuto ecisiono consente quando l'ascolto del canale.
Se non viene effettuata alcuna operazione, il processo di scansione continua a) al termine della comunicazione sui canali o b) dopo circa 5 secondi di osservazione, qualora la comunicazione dovesse durare più a lungo.
- É possible annullare la scansione in qualsiasi momento premendo una seconda volta il tasto SCAN.
- Premendo il tasting di trasmissione si interrompe automaticamenteanche ilprocessodi scansione.
5.11. Sezione del colore del display
Tenere premuto a lungo il tasto LIGHT per selezionare tra i 7 colori disponibili per la retroilluminazione del display LCD.
5.12. Filtro antirumore NRC
Tenere premuto a lungo il tasto NRC per attivare o disattivare il filtro antirumore NRC. Sul display viene visualizzato R.
Ilhetto antirumore soprime i rumori di disturbo durante la ricezione di messaggi radio e migliorara significativamente la qualità dell'audio.
5.13. Ripristino delle impostazioni di fabbrica
Qualora fosse necessario riportare l'apparecchio alle impostazioni di fabbrica, procedere come segue:
- Spagnere la radio
- Premere e tenere premuto il tasting VOX fino all'accensione della radio
- Rilasciare il tasting
- Sul display viene visualizzato rS e dopo quale istante la radio viene riavviata con le impostazioni di fabbrica
Nella maggior parte dei casi ciò dovrebbe garantire il ripristino di tutte le funzioni della radio.
6. Altoparlante esterno
A prescindere dai rumori ambientali, si consiglia il collegamento di un altoparlante esterno. É possibile collegare altoparlanti wireless comunamente presenti in commercio con impedenza da 4-8 ohm e potenza minima di 2-4 W.
Il cavo più essere lungo fino a 3 metri. In caso di altoparlanti utilizzati in auto, assicurarsi che venga utilizzato un connettore jack a due pin da 3,5 mm e che nessuno dei terminali degli altoparlanti venga fissato al telaio dell'auto.
7. Specifiche
Cablaggio della porta per il microfono
| Pin 1 Audio microfono |
| Pin 2 PTT-RX (contatto del ricevitore verso terra) |
| Pin 3 PTT-TX (contatto del trasmettitore verso terra) |
| Pin 4 Tasti a freccia Su e Giù |
| Pin 5 Terra |
| Pin 6 + tensione per eventuali amplificatori per microfono |
Trasmettitore
| Frequenza di trasmissione 26,565 - 27,405 MHz | |
| Precisione della frequenza superiore a +/- 300 Hz | |
| Potenza di trasmissione 4 Watt | |
| Caratteristiche armoniche ed emissioni elettromagnetiche | inferiore a -54 dBm = 4 nW |
| Campo di frequenza | da 300 Hz sono a 3 kHz in modalità AM/FM |
| Potenza dei canali adiacenti inferiore a 20 μW | |
| Sensibilità del microfono superiore a 3 mV | |
| Deviazione di frequenza FM inferiore a 2,0 kHz | |
| Grado di modulazione AM sono al 90% | |
| Distorsioni dei segnali modulati | inferiore al 5% |
| Consumo energetico 3 A max. | |
Ricevitore
| Sensibilità FM 0,8 μV per | SINAD a 20 dB |
| Sensibilità AM 1,5 μV per | SINAD a 20 dB |
| Risposta in frequenza da | 300 Hz a 3 kHz |
| Attenuazione dei canali adiacenti | superiore a 60 dB (EN 300 135-1) |
| Potenza audio in uscita 3 | Watt con carico da 8 Ohm |
| Sensibilità dello squelch da | 0,2 μV a 1 mV |
| Consumo energetico 0,3 A nominale/1,2 A massimo | |
7.1. Tabella delle frequenze dei toni CTCSS
| N. Freq. | (Hz) N. Freq. (Hz) | ||
| Of CTCSS disattivato 19 127.3 | |||
| 01 67.0 | 20 131.8 | ||
| 02 71.9 | 21 136.5 | ||
| 03 74.4 | 22 141.3 | ||
| 04 77.0 | 23 146.2 | ||
| 05 79.7 | 24 151.4 | ||
| 06 82.5 | 25 156.7 | ||
| 07 85.4 | 26 162.2 | ||
| 08 88.5 | 27 167.9 | ||
| 09 91.5 | 28 173.8 | ||
| 10 94.8 | 29 179.9 | ||
| 11 97.4 | 30 186.2 | ||
| 12 100.0 | 31 192.8 | ||
| 13 103.5 | 32 203.5 | ||
| 14 107.2 | 33 210.7 | ||
| 15 110.9 | 34 218.1 | ||
| 16 114.8 | 35 225.7 | ||
| 17 118.8 | 36 233.6 | ||
| 18 123.0 | 37 241.8 | ||
| 38 250.3 | |||
8. Garanzia e informazioni per il riciclaggio
Siamo tenuti per legge ad allegare ad agli apparecchio informazioni sullo smaltimento e sulla garanzia, nonché una dichiarazione di conformità UE con le istruzioni per l'uso nei vari paesi. Tali informazioni sono disponibili nelle pagine seguenti.
Garanzia di 2 anni a partire alla data di acquireto
Il produttore/rivenditore fornisce una garanzia di due anni per il presente prodotto a partire nella data di acquisto. La presente garanzia copre tutti i guasti dovuti a componenti difettosi o a funzionamenti anomali durante il periodo di garanzia, ad eccezione dell'usura, come ad esempio batterie scariche, graffiti sul display, involucri difettosi, antenna difettosa e difetti provocati da influenze esterne come corrosione, sovratensione dovuta ad un'alimentazione esterna impropria o all'uso di accessori non adatti. Sono escludi della garanziaanche i malfunzionamenti causati da un uso improprio.
Rivolgersi al proprio rivenditore in caso di richiesta di garanzia. Il rivenditore provvedera alla riparazione o alla sostituzione dell'apparecchio o alla sua consegna presso un centro di assistenza autorizzato.
Inoltre, è possibile contattare direttamente la nostra azienda partner per il servizio di assistenza. Allegare la prova d'acquisto e descrivre il malfunzionamento nel modo più dettagliato possibile.
9. Dichiarazione di conformità CE
Norme di relettive
C E Con la presente Alan Electronics GmbH dichiara che l'apparecchio radio modello AE 6199 NRC è conforme alla normativa 2014/53/UE. Il testo completeness della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet:
http://service.alan-electronics.de/CE-Papiere/
9.1. EEAG e riciclaggio
Le leggi europee vietano lo smaltimento di apparecchi elettrici o elettronici vecchi o difettosi nei rifiuti domestici. Per smaltire l'apparecchio, consegnarlo presso un centro di raccolta del proprio comune per il riciclaggio. Tale sistema è finanziato dall'industria e garantisce lo smaltimento e il riciclaggio
ecocompatabile delle materie prime preziose.
10. Indirizzo per l'assistenza
Contatto Telefonico per l'assistenza tecnica (per apparecchi venduti in Germania)
Contattare il nostro numero per il servizio di assistenza +49 (0) 6103/9481 - 66 (tariffa normale per la rete fissa tetedesca) oppure inviare un'e-mail:
service@albrecht-midland.de
Salvo errorsi di stampa.
© 2020 Alan Electronics GmbH
