BEDIENUNGSANLEITUNG HS 82 R STIHL

STIHL HS 82 Gebrauchsanleitung Notice d’emploi Istruzioni d’uso

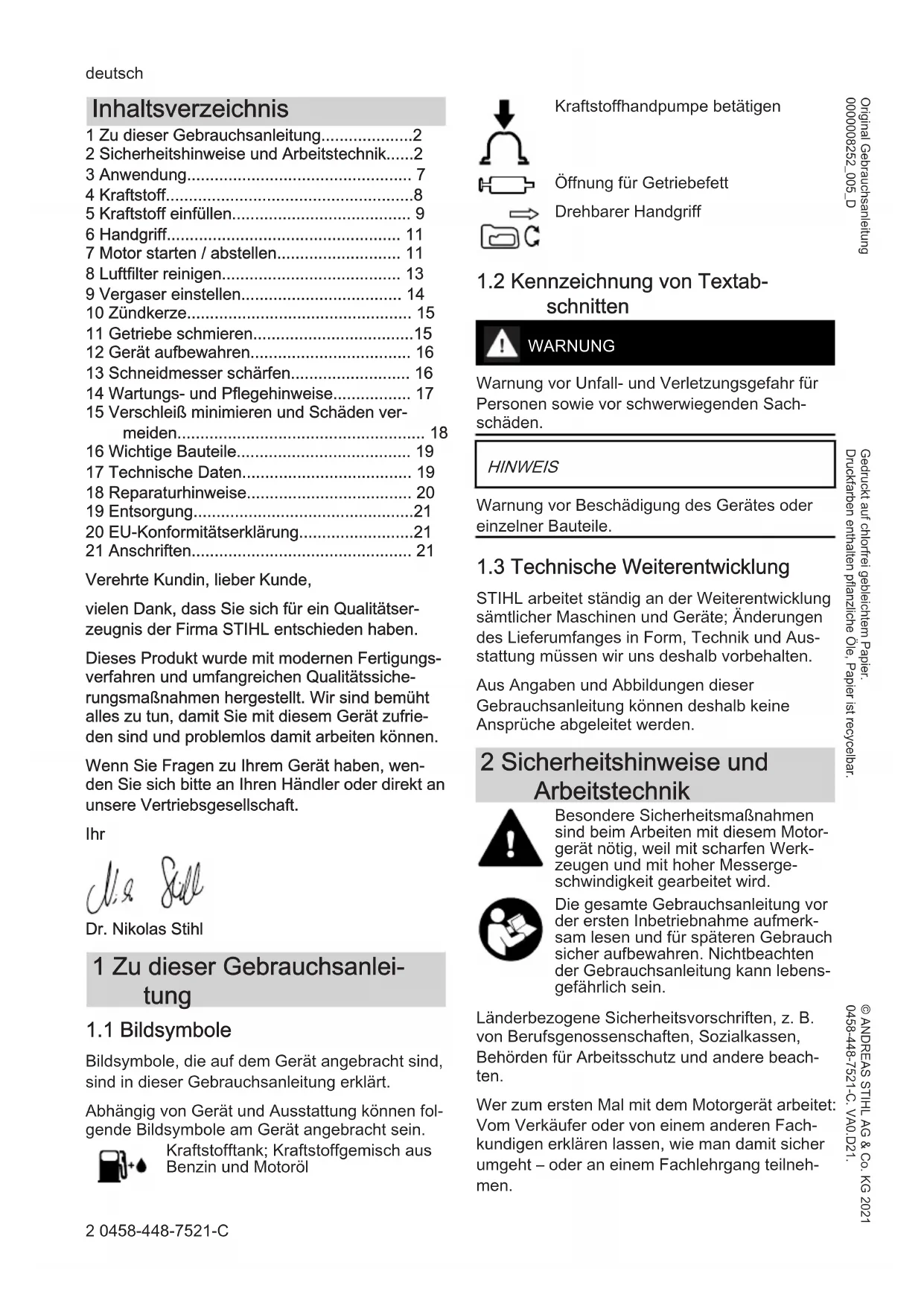

44 - 64Inhaltsverzeichnis

• 1 Zu dieser Gebrauchsanleitung p. 2
• 2 Sicherheitshinweise und Arbeitstechnik p. 2
• 3 Anwendung p. 7
• 4 Kraftstoff p. 8
• 5 Kraftstoff einfüllen p. 9
• 6 Handgriff p. 11
• 7 Motor starten / abstellen p. 11
• 8 Luftfilter reinigen p. 13
• 9 Vergaser einstellen p. 14
• 10 Zündkerze p. 15

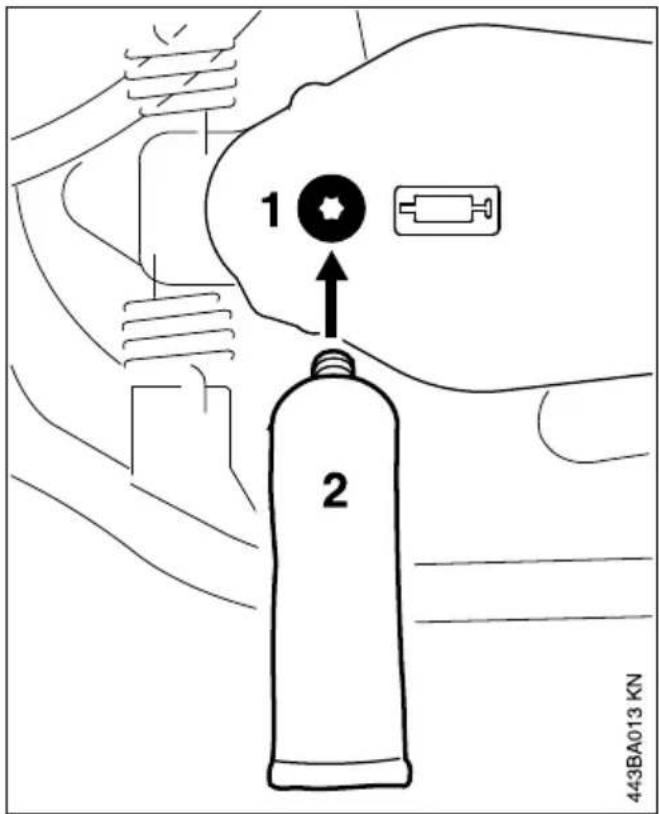

• 11 Getriebe schmieren p. 15
• 12 Gerät aufbewahren p. 16
• 13 Schneidmesser schärfen p. 16
• 14 Wartungs- und Pflegehinweise p. 17
• 15 Verschleiß minimieren und Schäden ver‐ meiden p. 18
• 16 Wichtige Bauteile p. 19
• 17 Technische Daten p. 19
• 18 Reparaturhinweise p. 20
• 19 Entsorgung p. 21
• 20 EU-Konformitätserklärung p. 21
• 21 Anschriften Verehrte Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Qualitätser‐ zeugnis der Firma STIHL entschieden haben. Dieses Produkt wurde mit modernen Fertigungs‐ verfahren und umfangreichen Qualitätssiche‐ rungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrie‐ den sind und problemlos damit arbeiten können. Wenn Sie Fragen zu Ihrem Gerät haben, wen‐ den Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft. Ihr Dr. Nikolas Stihl 1 Zu dieser Gebrauchsanlei‐ tung p. 21

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt. Abhängig von Gerät und Ausstattung können fol‐ gende Bildsymbole am Gerät angebracht sein. Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl Kraftstoffhandpumpe betätigen Öffnung für Getriebefett Drehbarer Handgriff

1.2 Kennzeichnung von Textab‐

schnitten WARNUNG Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sach‐ schäden. HINWEIS Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

1.3 Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Aus‐ stattung müssen wir uns deshalb vorbehalten. Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden. 2 Sicherheitshinweise und Arbeitstechnik Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit diesem Motor‐ gerät nötig, weil mit scharfen Werk‐ zeugen und mit hoher Messerge‐ schwindigkeit gearbeitet wird. Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerk‐ sam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebens‐ gefährlich sein. Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beach‐ ten. Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fach‐ kundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilneh‐ men. deutsch 2 0458-448-7521-C © ANDREAS STIHL AG & Co. KG 2021 0458-448-7521-C. VA0.D21. Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar. Original Gebrauchsanleitung 0000008252_005_DMinderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden. Kinder, Tiere und Zuschauer fern halten. Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern. Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten. Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchs‐ anleitung mitgeben. Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein. Wer mit dem Motorgerät arbeitet, muss ausge‐ ruht, gesund und in guter Verfassung sein. Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist. Nur Träger von Herzschrittmachern: Die Zündan‐ lage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf ein‐ zelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herz‐ schrittmachers zu befragen. Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden. Motorgerät nur zum Schneiden von Hecken, Sträuchern, Büschen, Gestrüpp und dergleichen verwenden. Für andere Zwecke darf das Motor‐ gerät nicht benutzt werden – Unfallgefahr! Der Einsatz des Motorgeräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Motorgerät führen. Keine Änderun‐ gen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Motorgerät führen. Nur solche Schneidmesser oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorge‐ rät bestehen. STIHL empfiehlt STIHL Original- Werkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt. Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Ver‐ wendung nicht zugelassener Anbaugeräte auf‐ treten, schließt STIHL jede Haftung aus. Zur Reinigung des Gerätes keine Hochdruckrei‐ niger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

2.1 Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen. Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anlie‐ gende Kleidung – Kombianzug, kein Arbeitsmantel. Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes ver‐ fangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare so zusam‐ menbinden und so sichern, dass sie sich ober‐ halb der Schultern befinden. Feste Schuhe mit griffiger, rutschfester Sohle tra‐ gen. WARNUNG Um die Gefahr von Augenverletzun‐ gen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tra‐ gen. Auf richtigen Sitz der Schutz‐ brille achten. "Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln. Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder). STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

2.2 Motorgerät transportieren

Immer Motor abstellen. Messerschutz anbringen auch beim Transport über kurze Strecken. 2 Sicherheitshinweise und Arbeitstechnik deutsch 0458-448-7521-C 3Motorgerät am Griff tragen – Schneidmesser nach hinten. Heiße Maschinenteile, insbeson‐ dere die Schalldämpferoberfläche und das Getriebegehäuse nicht berühren – Verbren‐ nungsgefahr! In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen. Vor dem Tanken Motor abstellen. Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr! Tankverschluss vorsichtig öffnen, damit besteh‐ ender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt. Tanken nur an gut belüfteten Orten. Wurde Kraft‐ stoff verschüttet, Motorgerät sofort säubern – kei‐ nen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln. Tankverschluss mit Klappbügel (Bajo‐ nettverschluss) korrekt einsetzen, bis zum Anschlag drehen und den Bügel zuklappen. Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt. Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten –Lebensgefahr durch Verbrennungen!

Motorgerät auf betriebssicheren Zustand über‐ prüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

Kraftstoffsystem auf Dichtheit prüfen, beson‐ ders die sichtbaren Teile wie z. B. Tankver‐ schluss, Schlauchverbindungen, Kraftstoff‐ handpumpe (nur bei Motorgeräten mit Kraft‐ stoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandge‐ fahr! Gerät vor Inbetriebnahme durch Fach‐ händler instand setzen lassen

Stopptaster muss sich leicht in Richtung 0 betätigen lassen und anschließend in Betriebsstellung I zurückfedern

Gashebelsperre und Gashebel müssen leicht‐ gängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern

Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken ent‐ stehen, die austretendes Kraftstoff-Luftge‐ misch entzünden können – Brandgefahr!

Schneidmesser in einwandfreiem Zustand (sauber, leichtgängig und nicht verformt), fes‐ ter Sitz, korrekte Montage, nachgeschärft und mit dem STIHL Harzlöser (Schmiermittel) gut eingesprüht

Schnittschutz auf Beschädigung prüfen

keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur siche‐ ren Führung des Motorgerätes Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum. Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher fest‐ halten – die Schneidmesser dürfen keine Gegen‐ stände und nicht den Boden berühren, weil sie beim Starten mitlaufen können. Das Motorgerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbe‐ reich dulden – auch nicht beim Starten. Kontakt mit den Schneidmessern vermeiden – Verletzungsgefahr! Motor nicht "aus der Hand" anwerfen –starten wie in der Gebrauchsanleitung beschrieben. Die Schneidmesser laufen noch kurze Zeit wei‐ ter, wenn der Gashebel losgelassen wird – Nach‐ laufeffekt! Motorleerlauf prüfen: Die Schneidmesser müs‐ sen im Leerlauf – bei losgelassenem Gashebel – stillstehen.

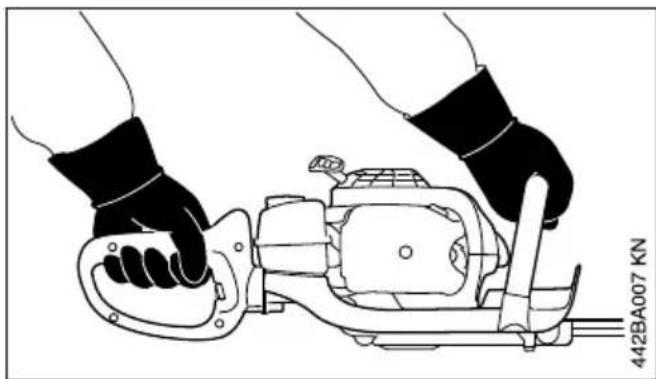

2.6 Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten. Griffe mit den Daumen fest umfassen. deutsch 2 Sicherheitshinweise und Arbeitstechnik 4 0458-448-7521-C2.6.1 Rechtshänder Rechte Hand am Bedienungsgriff und linke Hand am Griffrohr.

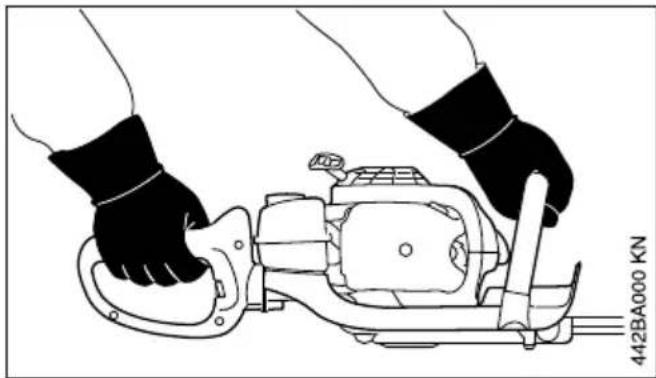

Linke Hand am Bedienungsgriff und rechte Hand am Griffrohr. Sicheren Stand einnehmen und Motorgerät so führen, dass die Schneidmesser immer vom Kör‐ per abgewandt sind.

2.7 Während der Arbeit

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – den Stopptaster in Richtung 0 betätigen. Sicherstellen, dass sich keine weiteren Personen im Arbeitsbereich befinden. Schneidmesser beobachten – keine Bereiche der Hecke schneiden, die nicht eingesehen werden können. Äußerste Vorsicht beim Schneiden von hohen Hecken, es könnte sich jemand dahinter befin‐ den – vorher nachschauen. Auf einwandfreien Motorleerlauf achten, damit sich die Schneidmesser nach dem Loslassen des Gashebels nicht mehr bewegen. Wenn sich die Schneidmesser trotzdem bewe‐ gen, vom Fachhändler instandsetzen lassen. Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren. Die Schneidmesser laufen noch kurze Zeit wei‐ ter, wenn der Gashebel losgelassen wird – Nach‐ laufeffekt! Das Getriebe wird während des Betriebes heiß. Getriebegehäuse nicht berühren – Verbren‐ nungsgefahr! Vorsicht bei Glätte, Nässe, Schnee, an Abhän‐ gen, auf unebenem Gelände etc. – Rutschge‐ fahr! Herabgefallene Zweige, Gestrüpp und Schnittgut wegräumen. Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr! Immer für festen und sicheren Stand sorgen.

2.7.1 Bei Arbeiten in der Höhe:

immer Hubarbeitsbühne benutzen

niemals auf einer Leiter oder im Baum ste‐ hend arbeiten

niemals an instabilen Standorten arbeiten

niemals mit einer Hand arbeiten Bei angelegtem Gehörschutz ist erhöhte Acht‐ samkeit und Umsicht erforderlich – das Wahr‐ nehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt. Rechtzeitig Arbeitspausen einlegen, um Müdig‐ keit und Erschöpfung vorzubeugen – Unfallge‐ fahr! Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbei‐ ten, andere nicht gefährden. Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsicht‐ bar sein und unverbrannte Kohlen‐ wasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Maschinen. Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Ver‐ giftung! Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörun‐ gen, Schwindel, nachlassender Konzentrations‐ fähigkeit, Arbeit sofort einstellen – diese Symp‐ tome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr! 2 Sicherheitshinweise und Arbeitstechnik deutsch 0458-448-7521-C 5Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten. Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brand‐ gefahr! Aus dem Kraftstoffsystem können ent‐ zündliche Benzindämpfe entweichen. Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitsein‐ richtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benut‐ zen. Im Zweifelsfall Fachhändler aufsuchen. Nicht mit Startgaseinstellung arbeiten – die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar. Hecke und Arbeitsbereich prüfen, damit die Schneidmesser nicht beschädigt werden:

Steine, Metallteile und feste Gegenstände ent‐ fernen

Keinen Sand und keine Steine zwischen die Schneidmesser gelangen lassen z. B. beim Arbeiten in der Nähe des Bodens.

bei Hecken mit Drahtzäunen Draht nicht mit den Schneidmessern berühren Kontakt mit Strom führenden Leitungen vermei‐ den – keine elektrischen Leitungen durchtrennen – Stromschlaggefahr! Bei laufendem Motor Schneidmesser nicht berühren. Werden die Schneid‐ messer durch einen Gegenstand blo‐ ckiert, sofort Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr! Blockieren der Schneidmesser und gleichzeitiges Gasgeben erhöht die Belastung und reduziert die Arbeitsdrehzahl des Motors. Dies führt durch dauerndes Rutschen der Kupplung zur Überhit‐ zung und zur Beschädigung wichtiger Funktions‐ teile (z. B. Kupplung, Gehäuseteile aus Kunst‐ stoff) – in der Folge z. B. durch sich im Leerlauf bewegende Schneidmesser – Verletzungsgefahr! Bei stark staubigen oder verschmutzten Hecken, Schneidmesser mit STIHL Harzlöser einsprühen – nach Bedarf. Dadurch werden die Reibung der Messer, die Aggression der Pflanzensäfte und die Ablagerung von Schmutzteilchen erheblich gemindert. Während der Arbeit entstehende Stäube können Gesundheit gefährdend sein. Bei Staubentwick‐ lung Staubschutzmaske tragen. Vor dem Verlassen des Gerätes: Motor abstel‐ len. Schneidmesser regelmäßig, in kurzen Abstän‐ den und bei spürbaren Veränderungen sofort überprüfen:

abwarten, bis Schneidmesser still stehen

Zustand und festen Sitz überprüfen, auf Anrisse achten

Schärfzustand beachten Motor und Schalldämpfer immer von Gestrüpp, Splittern, Blättern und übermäßigem Schmiermit‐ tel frei halten – Brandgefahr!

Motorgerät von Staub und Schmutz reinigen – keine Fett lösenden Mittel verwenden. Schneidmesser mit STIHL Harzlöser einsprühen – Motor nochmals kurz in Gang setzen, damit sich das Spray gleichmäßig verteilt.

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit"). Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt. Die Benutzungsdauer wird verlängert durch:

Schutz der Hände (warme Handschuhe)

Pausen Die Benutzungsdauer wird verkürzt durch:

besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)

niedrige Außentemperaturen

Größe der Greifkräfte (festes Zugreifen behin‐ dert die Durchblutung) Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten ent‐ sprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

2.10 Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsar‐ beiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle deutsch 2 Sicherheitshinweise und Arbeitstechnik 6 0458-448-7521-Canderen Arbeiten von einem Fachhändler aus‐ führen lassen. STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmä‐ ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt. Nur hochwertige Ersatzteile verwenden. Ansons‐ ten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden. STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. Zur Reparatur, Wartung und Reinigung immer Motor abstellen – Verletzungsgefahr! – Aus‐ nahme: Vergaser- und Leerlaufeinstellung. Motor bei abgezogenem Zündkerzenstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders! Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr! Tankverschluss regelmäßig auf Dichtheit prüfen. Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – ver‐ wenden. Zündkabel prüfen (einwandfreie Isolation, fester Anschluss). Schalldämpfer auf einwandfreien Zustand prü‐ fen. Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden! Heißen Schalldämpfer nicht berühren – Verbren‐ nungsgefahr! Der Zustand der Antivibrationselemente beein‐ flusst das Vibrationsverhalten – Antivibrationsele‐ mente regelmäßig prüfen. 3 Anwendung

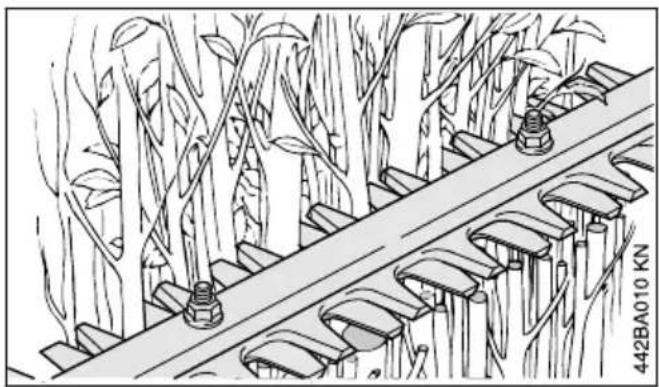

3.1 Rückschnitt – HS 82 R

Die HS 82 R ist für den groben Rückschnitt von Hecken und Sträuchern mit dickeren Zweigen und Ästen geeignet.

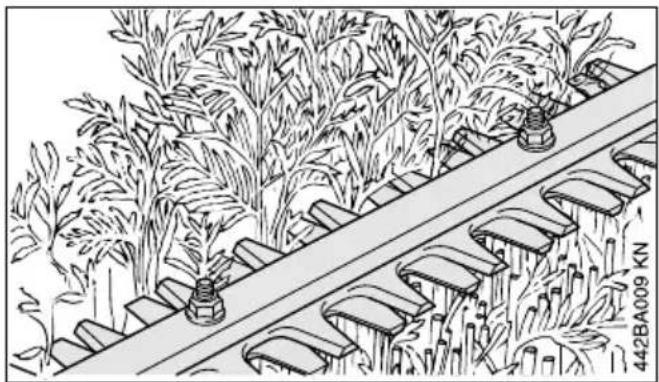

3.2 Trimmschnitt – HS 82 T

Die HS 82 T ist konzipiert für den Form- und Feinschnitt von Hecken und Sträuchern mit dün‐ neren Zweigen. Für Hecken mit stärkeren Zweigen sollte die Rückschnitt-Heckenschere HS 82 R eingesetzt werden.

Für das Schneiden von Hecken die länderspezifi‐ schen bzw. kommunalen Vorschriften beachten. Nicht während den allgemein üblichen Ruhezei‐ ten schneiden.

Dicke Zweige oder Äste vorab mit einer Ast‐ schere oder Motorsäge entfernen. Zuerst beide Seiten, danach die Oberseite schneiden.

Das Schnittgut nicht in den Hausmüll werfen – das Schnittgut kann kompostiert werden. 3 Anwendung deutsch 0458-448-7521-C 73.6 Arbeitstechnik

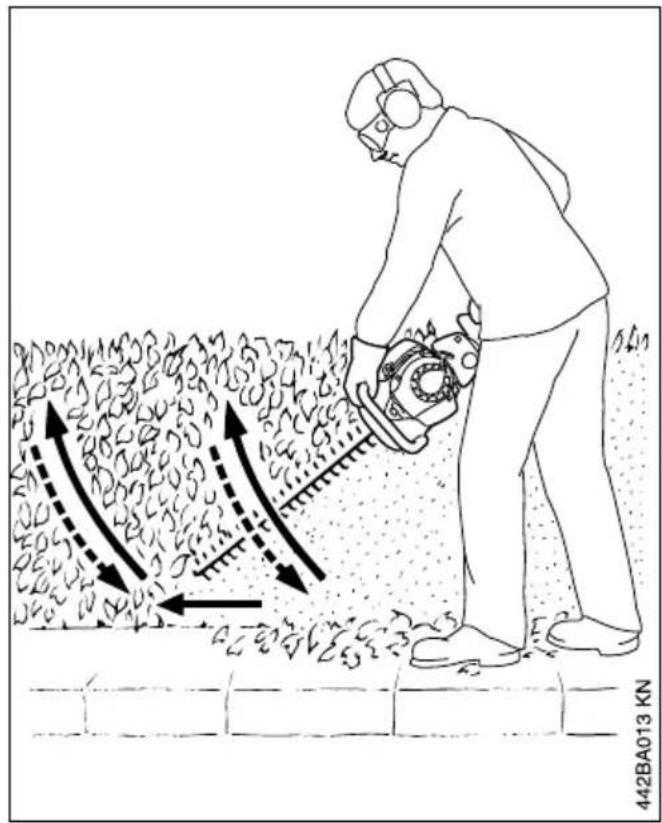

3.6.1 Senkrechter Schnitt

Heckenschere bogenförmig von unten nach oben führen – absenken und weitergehen – und die Heckenschere wieder bogenförmig nach oben führen. Arbeitspositionen über Kopf sind ermüdend und sollten aus Gründen der Arbeitssicherheit nur kurzzeitig angewendet werden.

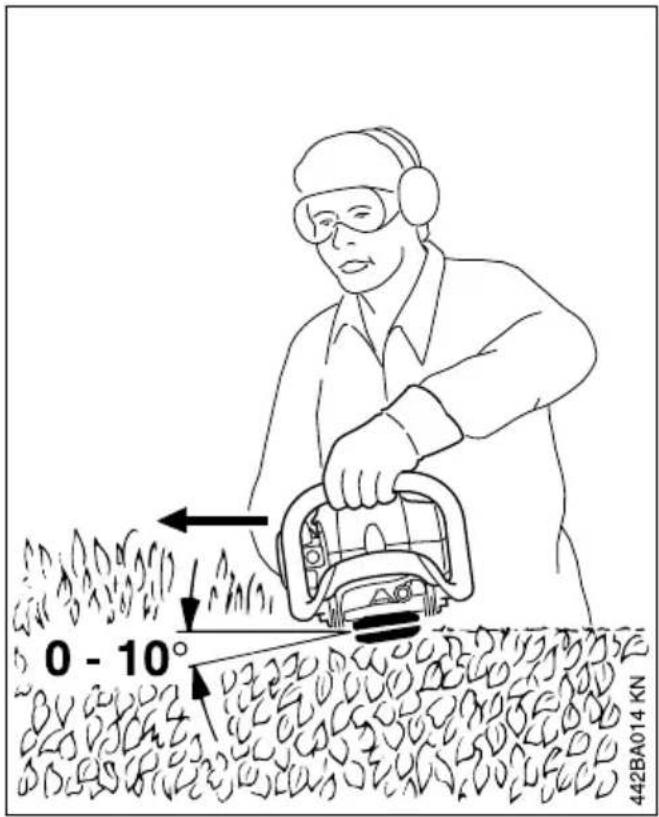

3.6.2 Waagerechter Schnitt

Schneidmesser in einem Winkel von 0° bis 10° ansetzen – aber waagerecht führen. Heckenschere sichelförmig zum Rand der Hecke bewegen, damit die abgeschnittenen Zweige zu Boden fallen. 4 Kraftstoff Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden. WARNUNG Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis. STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt. MotoMix ist nicht in allen Märkten verfügbar. deutsch 4 Kraftstoff 8 0458-448-7521-C4.2 Kraftstoff mischen HINWEIS Ungeeignete Betriebsstoffe oder von der Vor‐ schrift abweichendes Mischungsverhältnis kön‐ nen zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

Nur Markenbenzin mit einer Oktanzahl von min‐ destens 90 ROZ verwenden – bleifrei oder ver‐ bleit. Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden. Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leis‐ tung.

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hoch‐ leistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden. STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs- Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

4.2.3 Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500) ► in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

4.3 Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen. Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperatu‐ ren kann das Kraftstoffgemisch schneller unbrauchbar werden. STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden. ► Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln WARNUNG Im Kanister kann sich Druck aufbauen – vorsich‐ tig öffnen. ► Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht ent‐ sorgen! 5 Kraftstoff einfüllen

5.1 Gerät vorbereiten

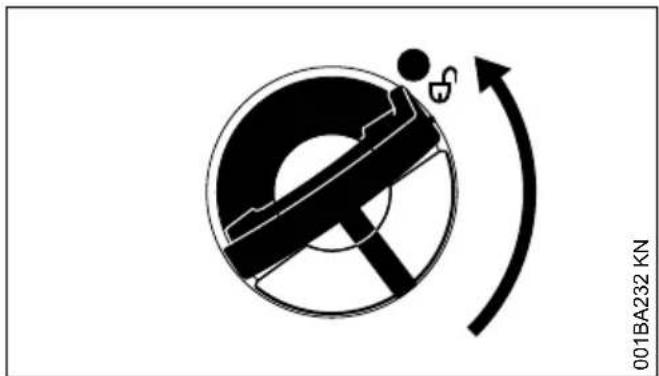

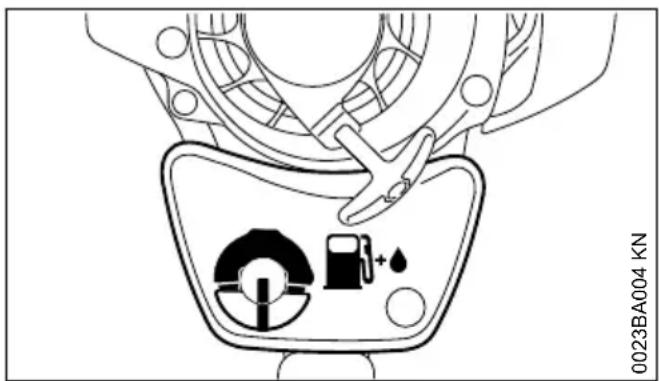

0023BA004 KN ► Tankverschluss und Umgebung vor dem Auf‐ tanken reinigen, damit kein Schmutz in den Tank fällt ► Gerät so positionieren, dass der Tankver‐ schluss nach oben weist 5 Kraftstoff einfüllen deutsch 0458-448-7521-C 95.2 Öffnen 001BA236 KN ► Bügel aufklappen 001BA232 KN ► Tankverschluss drehen (ca. 1/4 Umdrehung) 001BA234 KN Markierungen an Tankverschluss und Kraftstoff‐ tank müssen miteinander fluchten 001BA237 KN ► Tankverschluss abnehmen

5.3 Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör). ► Kraftstoff einfüllen

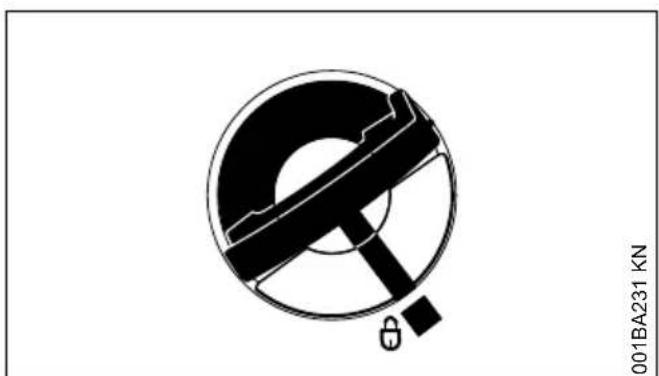

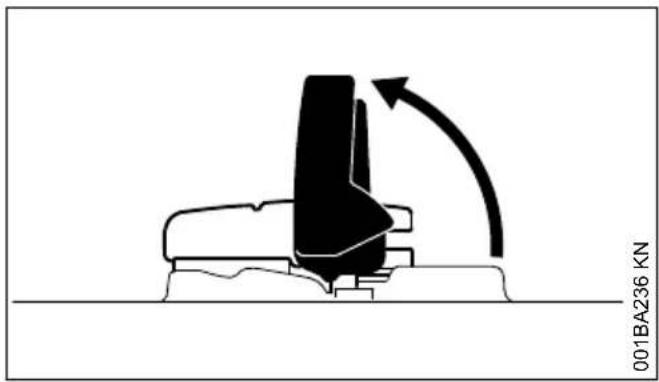

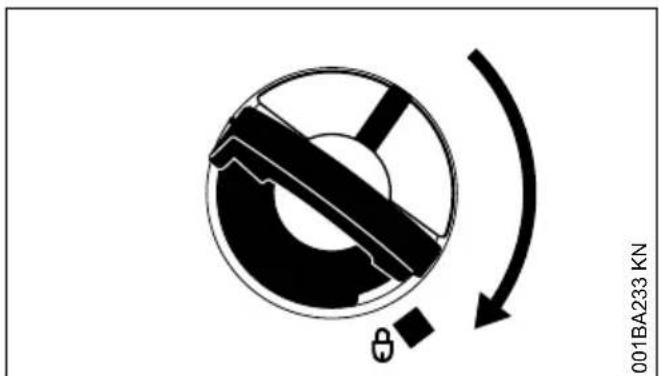

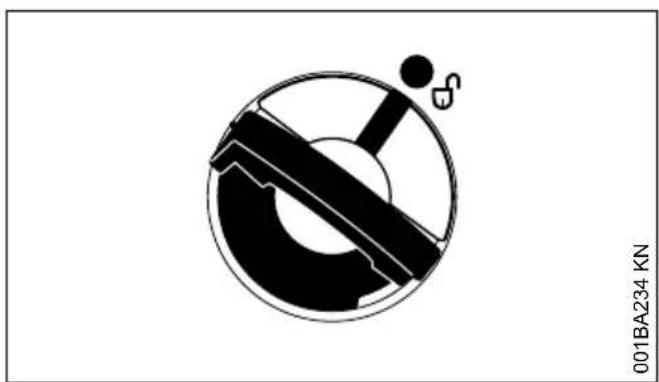

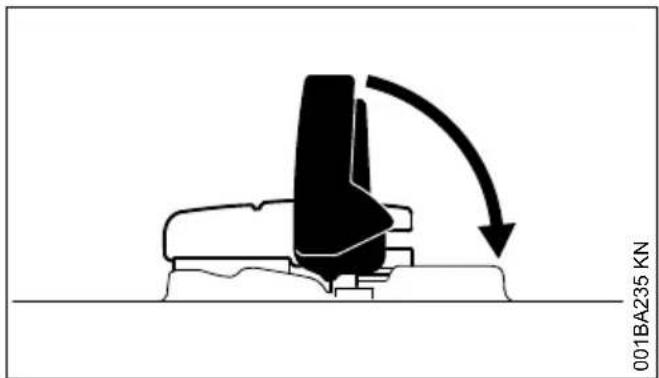

001BA234 KN Bügel ist senkrecht: ► Tankverschluss ansetzen – Markierungen an Tankverschluss und Kraftstofftank müssen miteinander fluchten ► Tankverschluss bis zur Anlage nach unten drücken 001BA233 KN ► Tankverschluss gedrückt halten und im Uhr‐ zeigersinn drehen bis er einrastet 001BA231 KN Dann fluchten Markierungen an Tankverschluss und Kraftstofftank miteinander deutsch 5 Kraftstoff einfüllen 10 0458-448-7521-C001BA235 KN ► Bügel zuklappen 001BA241 KN Tankverschluss ist verriegelt

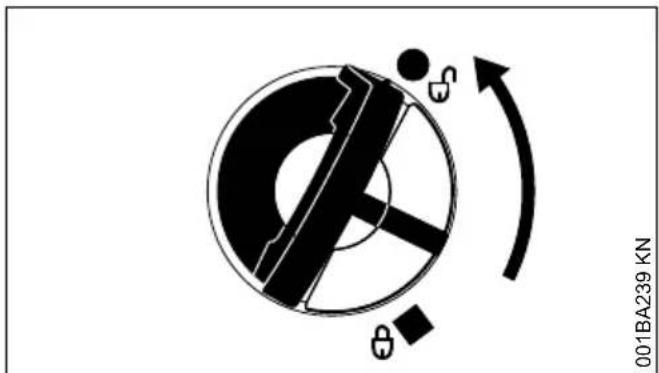

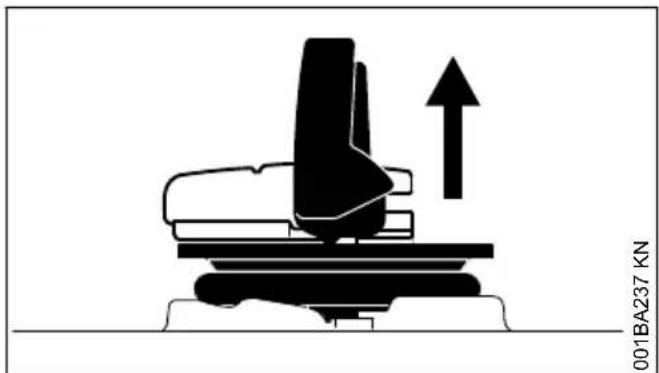

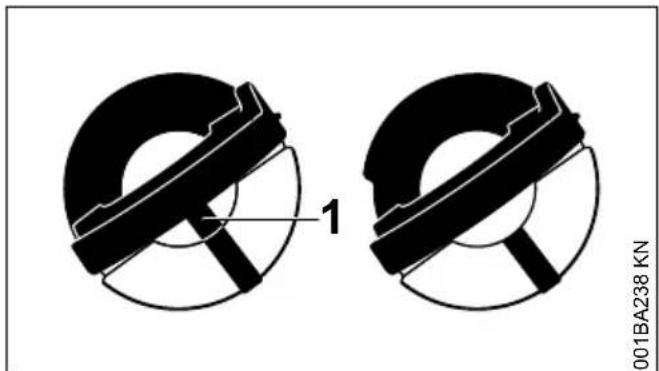

5.5 Wenn sich der Tankverschluss

nicht mit dem Kraftstofftank verriegeln lässt Unterteil des Tankverschlusses ist gegenüberdem Oberteil verdreht.► Tankverschluss vom Kraftstofftank abnehmenund von der Oberseite aus betrachten

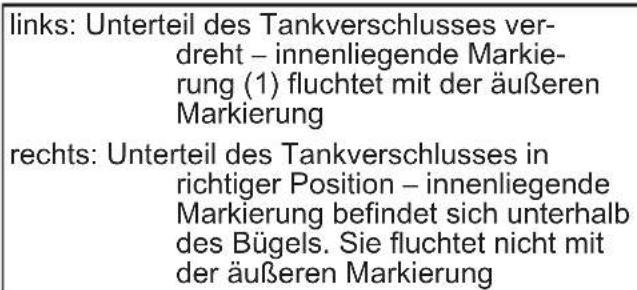

001BA238 KN links: Unterteil des Tankverschlusses ver‐dreht – innenliegende Markie‐rung (1) fluchtet mit der äußerenMarkierungrechts: Unterteil des Tankverschlusses inrichtiger Position – innenliegendeMarkierung befindet sich unterhalbdes Bügels. Sie fluchtet nicht mitder äußeren Markierung 001BA239 KN ► Tankverschluss ansetzen und so lange gegenden Uhrzeigersinn drehen, bis er in den Sitzdes Einfüllstutzens eingreift► Tankverschluss weiter gegen den Uhrzeiger‐sinn drehen (ca. 1/4 Umdrehung) – Unterteildes Tankverschlusses wird dadurch in dierichtige Position gedreht► Tankverschluss im Uhrzeigersinn drehen undschließen – siehe Abschnitt "Schließen" 6 Handgriff

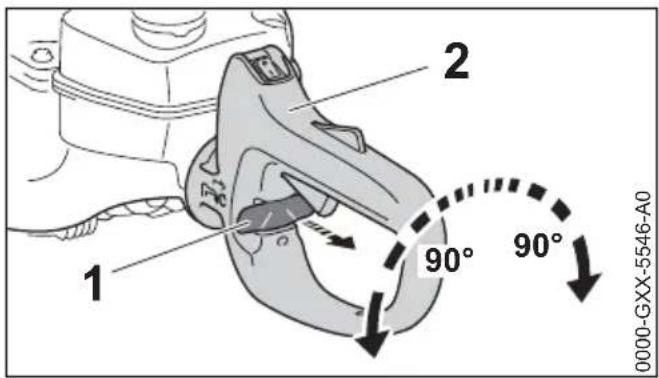

90° 90° 0000-GXX-5546-A0 Zur komfortablen Führung der Heckenschere beiallen Arbeitstechniken kann der Handgriff um 90°nach links und rechts gedreht werden.► Gashebel loslassen, kein Gas geben► Sperrschieber (1) lösen► Handgriff (2) drehen und Sperrschieber (1)wieder einrasten lassenNach erfolgter Arretierung kann der Gashebelwieder betätigt werden.Gashebel nicht betätigen, während der Sperr‐schieber gelöst ist – Sperrschieber nicht lösen,während der Gashebel betätigt wird. 7 Motor starten / abstellen ► Sicherheitsvorschriften beachten – Abschnitt"Sicherheitshinweise und Arbeitstechnik"6 Handgriff deutsch0458-448-7521-C 111 0000-GXX-1796-A0 Der Stopptaster (1) steht in der Betriebsstel‐ lung I. 0000-GXX-1806-A0 ► Balg der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraft‐ stoff gefüllt ist Kalter Motor (Kaltstart)

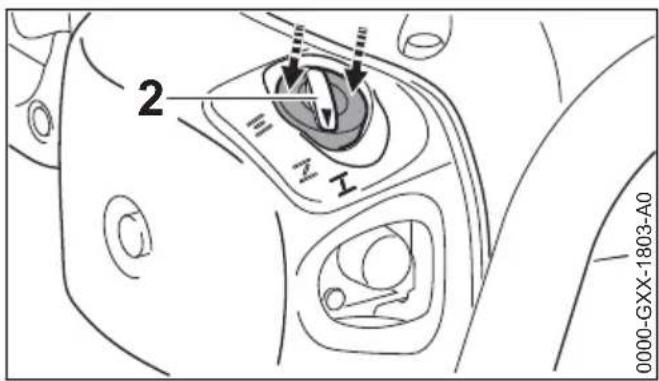

0000-GXX-1803-A0 ► Startklappenhebel (2) am Rand (Pfeile) ein‐ drücken und dann auf g drehen Warmer Motor (Warmstart)

0000-GXX-1804-A0 ► Startklappenhebel (2) am Rand (Pfeile) ein‐ drücken und dann auf f drehen Diese Stellung auch benutzen, wenn der Motor schon gelaufen, aber noch kalt ist.

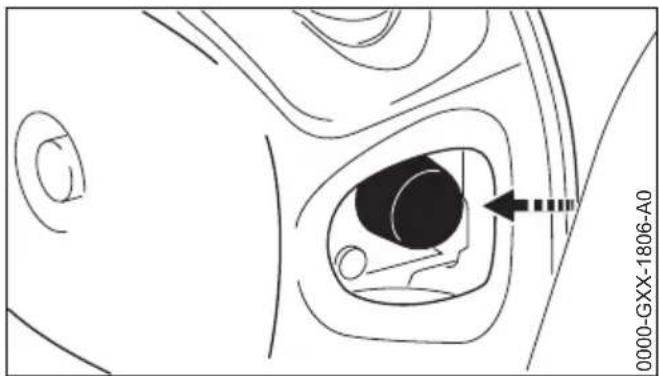

► Gerät sicher auf den Boden legen ► Messerschutz abnehmen – das Schneidmes‐ ser darf weder den Boden noch irgendwelche Gegenstände berühren ► sicheren Stand einnehmen ► Gerät mit der linken Hand auf dem Lüfterge‐ häuse fest an den Boden drücken ► mit der rechten Hand den Anwerfgriff fassen

7.1.1 Ausführung ohne ErgoStart

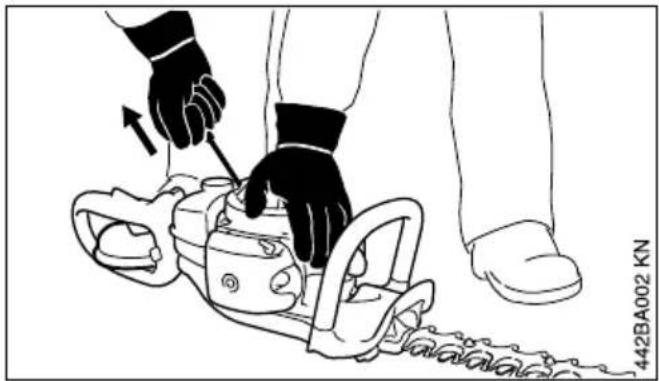

► Anwerfgriff langsam bis zum ersten spürbaren Anschlag herausziehen und dann schnell und kräftig durchziehen HINWEIS Seil nicht bis zum Seilende herausziehen – Bruchgefahr! ► Anwerfgriff nicht zurückschnellen lassen – ent‐ gegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickelt

7.1.2 Ausführung mit ErgoStart

► Anwerfgriff gleichmäßig durchziehen

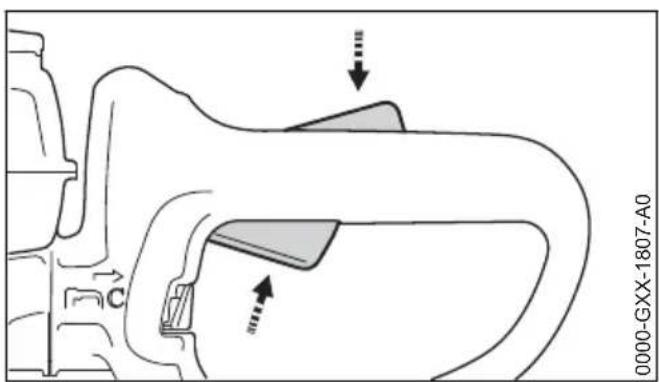

7.2 Sobald der Motor läuft

0000-GXX-1807-A0 deutsch 7 Motor starten / abstellen 12 0458-448-7521-C► Sperrhebel drücken und Gas geben – der Startklappenhebel springt in die Stellung für Betrieb e – nach einem Kaltstart den Motor mit einigen Lastwechseln warmfahren WARNUNG Bei richtig eingestelltem Vergaser darf sich die Schneideinrichtung im Motorleerlauf nicht bewe‐ gen! Das Gerät ist einsatzbereit.

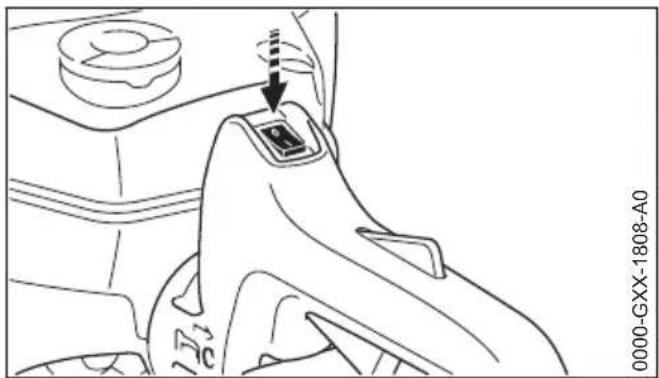

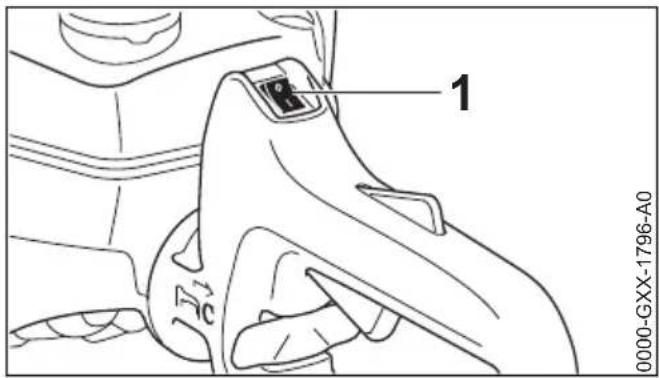

0000-GXX-1808-A0 ► Stopptaster in Richtung 0 betätigen – nach Loslassen federt der Stopptaster in die Betriebsstellung I zurück

7.4 Weitere Hinweise zum Starten

7.4.1 Bei sehr niedriger Temperatur – Motor

warmlaufen lassen Nach dem Anspringen des Motors ► Motor ca. 10 Sekunden im Startgas laufen las‐ sen ► Vollgas geben – der Startklappenhebel springt in die Stellung für Betrieb e und der Motor geht in den Leerlauf Der Motor startet nicht in der Stellung für Warm‐ start f

Startklappenhebel auf g stellen – weiter anwerfen bis der Motor läuft Der Motor springt nicht an ► prüfen, ob alle Bedienelemente richtig einge‐ stellt sind ► prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen ► prüfen, ob Zündkerzenstecker fest aufgesteckt ist ► Startvorgang wiederholen Der Motor ist abgesoffen ► Startklappenhebel am Rand eindrücken und dann auf e drehen – weiter anwerfen bis der Motor läuft Der Tank wurde restlos leergefahren ► nach dem Betanken den Balg der Kraftstoff‐ handpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist ► Startklappenhebel abhängig von der Motor‐ temperatur einstellen ► Motor erneut starten 8 Luftfilter reinigen Der Luftfilter ist entweder als Filzfilter oder Papierfilter ausgeführt.

8.1 Wenn die Motorleistung spür‐

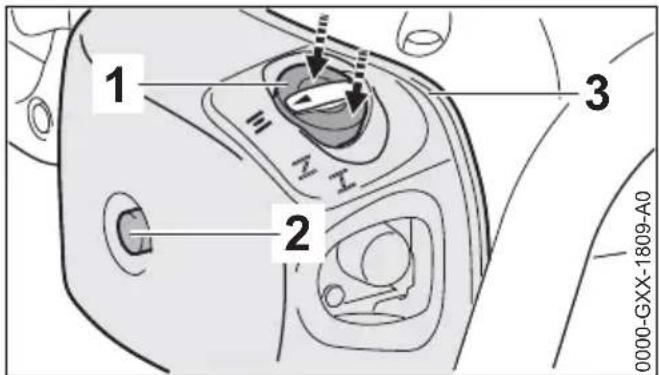

0000-GXX-1809-A0 ► Schraube (2) herausdrehen ► Startklappenhebel (1) am Rand (Pfeile) ein‐ drücken und dann auf e drehen ► Startklappenhebel (1) am Rand (Pfeile) ein‐ drücken und gedrückt halten ► Filterdeckel (3) abnehmen

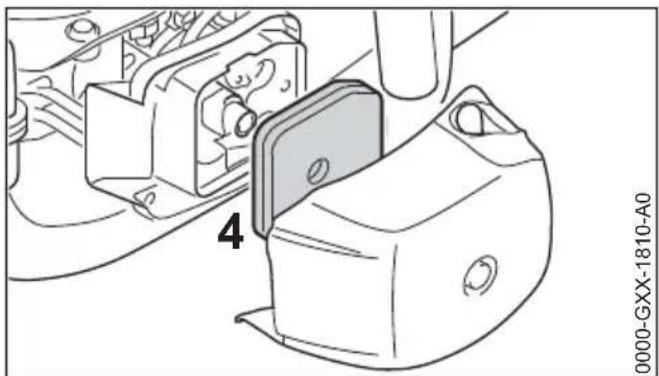

0000-GXX-1810-A0 ► Umgebung des Filters von grobem Schmutz befreien ► Filter (4) abnehmen ► Filter austauschen – behelfsweise ausklopfen oder ausblasen – nicht auswaschen ► Filter einsetzen 8 Luftfilter reinigen deutsch

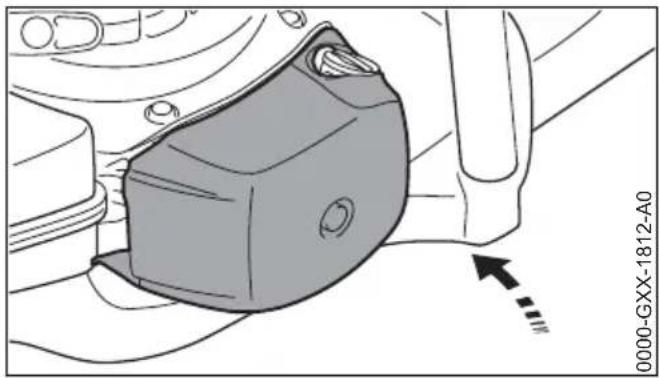

0458-448-7521-C 130000-GXX-1812-A0

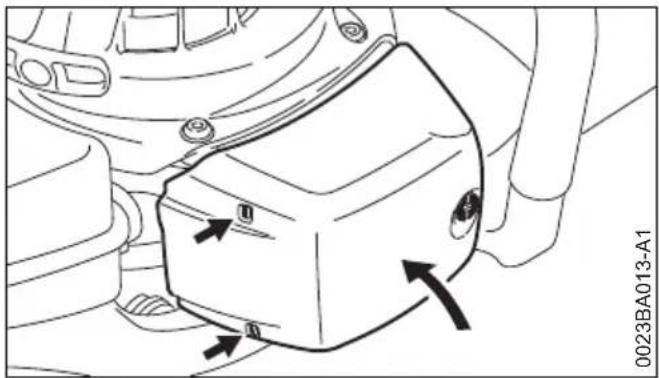

► Startklappenhebel am Rand eindrücken und Filterdeckel aufsetzen ► Schraube eindrehen und festziehen

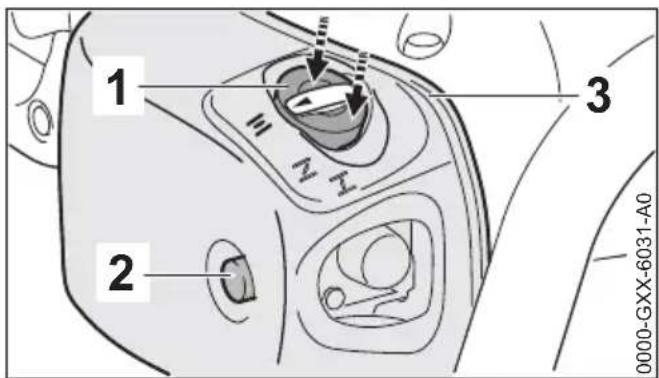

0000-GXX-6031-A0 ► Schraube (2) herausdrehen ► Startklappenhebel (1) am Rand (Pfeile) ein‐ drücken und dann auf e drehen ► Startklappenhebel (1) am Rand (Pfeile) ein‐ drücken und gedrückt halten ► Filterdeckel (3) abnehmen ► Innenseite des Filterdeckels und Umgebung des Filters von grobem Schmutz befreien

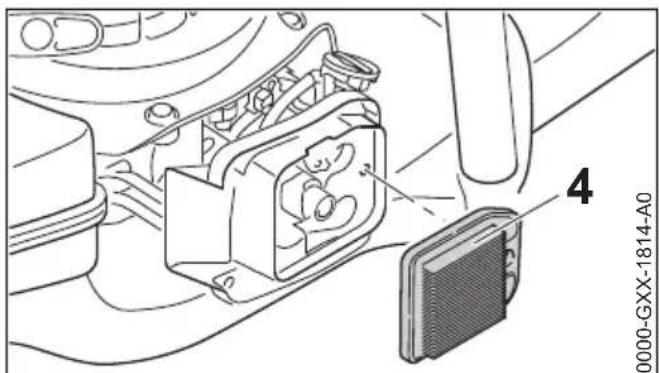

0000-GXX-1814-A0 ► Filter (4) abnehmen und kontrollieren – bei Verschmutzung oder Beschädigung ersetzen ► Filter in das Filtergehäuse einsetzen 0023BA013-A1 ► Filterdeckel an der linken Seite des Filterge‐ häuses ansetzen und nach rechts einschwen‐ ken – die beiden Laschen (Pfeile) müssen an den Deckelöffnungen sichtbar sein ► Startklappenhebel am Rand eindrücken und Filterdeckel schließen ► Schraube eindrehen und festziehen 9 Vergaser einstellen

9.1 Basisinformationen

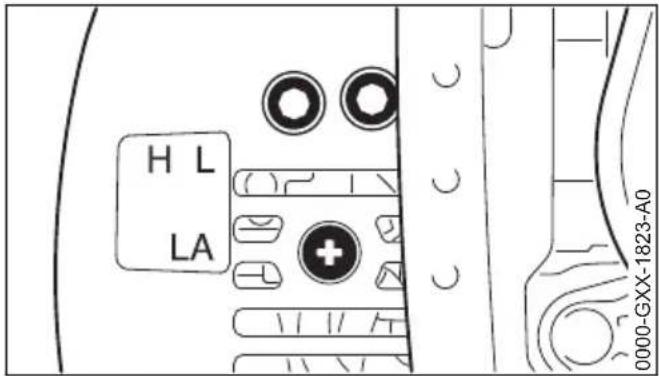

0000-GXX-1823-A0 Die Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein opti‐ males Kraftstoff-Luft-Gemisch zugeführt wird.

9.2 Gerät vorbereiten

► Motor abstellen ► Luftfilter prüfen – falls erforderlich reinigen oder ersetzen ► Schneidmesser prüfen – eventuell reinigen (sauber, leichtgängig, nicht verformt)

9.3 Leerlauf einstellen

Motor bleibt im Leerlauf stehen ► Motor ca. 3 min warmlaufen lassen ► Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmä‐ ßig läuft – das Schneidmesser darf sich nicht mitbewegen deutsch 9 Vergaser einstellen 14 0458-448-7521-CSchneidmesser bewegt sich im Leerlauf mit ► Leerlaufanschlagschraube (LA) entgegen dem Uhrzeigersinn drehen, bis das Schneidmesser stehen bleibt, dann 1/2 bis 3/4 Umdrehung in der gleichen Richtung weiterdrehen WARNUNG Bleiben die Schneidmesser nach erfolgter Ein‐ stellung im Leerlauf nicht stehen, Gerät vom Fachhändler instandsetzen lassen. 10 Zündkerze ► bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen ► nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigege‐ bene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

10.1 Zündkerze ausbauen

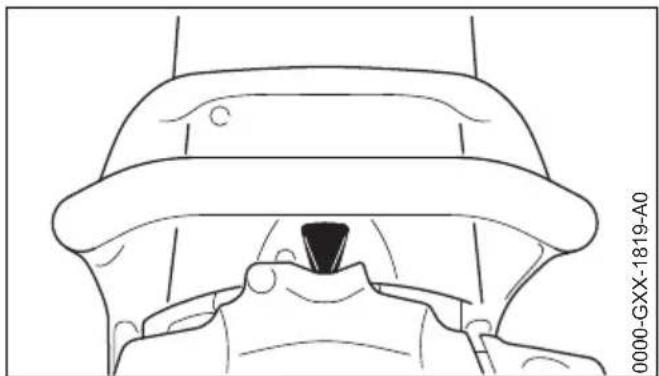

0000-GXX-1819-A0 ► Zündkerzenstecker abziehen ► Zündkerze herausdrehen

10.2 Zündkerze prüfen

► verschmutzte Zündkerze reinigen ► Elektrodenabstand (A) prüfen und falls not‐ wendig nachstellen, Wert für Abstand – siehe "Technische Daten" ► Ursachen für die Verschmutzung der Zünd‐ kerze beseitigen Mögliche Ursachen sind:

zu viel Motoröl im Kraftstoff

verschmutzter Luftfilter

ungünstige Betriebsbedingungen

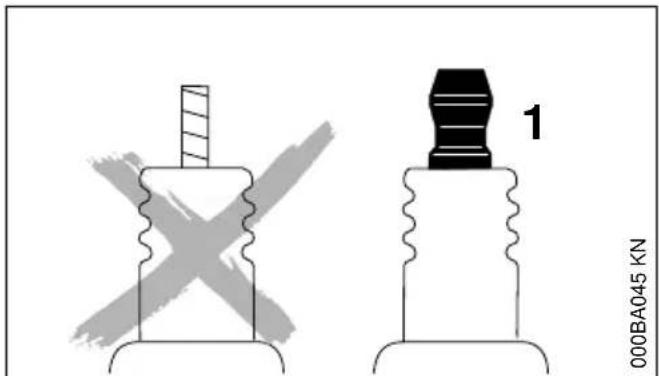

000BA045 KN WARNUNG Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umge‐ bung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen. ► entstörte Zündkerzen mit fester Anschlussmut‐ ter verwenden

10.3 Zündkerze einbauen

► Zündkerze von Hand ansetzen und eindrehen ► Zündkerze mit Kombischlüssel anziehen ► Zündleitungsstecker fest auf die Zündkerze drücken 11 Getriebe schmieren Zur Schmierung des Messergetriebes STIHL Getriebefett für Heckenscheren (Sonderzubehör) verwenden. 10 Zündkerze deutsch 0458-448-7521-C 15Nach ca. 25 Betriebsstunden ► Verschlussschraube (1) im Getriebegehäuse an der Unterseite der Heckenschere heraus‐ drehen ► Fetttube (2) einschrauben ► bis zu 5 g Fett in das Getriebegehäuse drü‐ cken HINWEIS Das Getriebegehäuse nicht vollständig mit Fett füllen. ► Fetttube (2) ausschrauben ► Verschlussschraube wieder eindrehen und festziehen 12 Gerät aufbewahren Bei Betriebspausen ab ca. 3 Monaten ► Kraftstofftank an gut belüftetem Ort entleeren und reinigen ► Kraftstoff vorschriften- und umweltgerecht ent‐ sorgen ► Vergaser leerfahren, andernfalls können die Membranen im Vergaser verkleben ► Schneidmesser reinigen, Zustand prüfen und mit STIHL Harzlöser einsprühen ► Messerschutz anbringen ► Gerät gründlich säubern, besonders Zylinder‐ rippen und Luftfilter ► Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen 13 Schneidmesser schärfen Wenn die Schnittleistung nachlässt, die Messer schlecht schneiden, Zweige häufig eingeklemmt werden: Schneidmesser nachschärfen. Das Nachschärfen sollte durch einen Fachhänd‐ ler mit einem Schärfgerät erfolgen. STIHL emp‐ fiehlt den STIHL Fachhändler. Ansonsten eine Flach-Schärffeile benutzen. Schärffeile im vorgeschriebenen Winkel (siehe "Technische Daten") zur Messerebene führen. ► nur die Schneidkante schärfen – weder stumpfe Überstände des Schneidmessers noch den Schnittschutz anfeilen (siehe "Wich‐ tige Bauteile") ► immer zur Schneidkante feilen ► Feile darf nur im Vorwärtsstrich greifen – beim Zurückziehen anheben ► Grat am Schneidmesser mit einem Abzieh‐ stein entfernen ► nur wenig Werkstoff abtragen ► nach dem Schärfen – Feil- oder Schleifstaub entfernen und Schneidmesser mit STIHL Harzlöser einsprühen deutsch 12 Gerät aufbewahren

16 0458-448-7521-CHINWEIS

Nicht mit stumpfen oder beschädigten Schneid‐ messern arbeiten – dies führt zu starker Bean‐ spruchung des Gerätes und unbefriedigendem Schnittergebnis. 14 Wartungs- und Pflegehinweise Die Angaben beziehen sich auf normale Einsatzbe‐ dingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszei‐ ten die angegebenen Intervalle entsprechend ver‐ kürzen. vor Arbeitsbeginn nach Arbeitsende bzw. täglich nach jeder Tankfüllung wöchentlich monatlich jährlich bei Störung bei Beschädigung bei Bedarf Komplette Maschine Sichtprüfung (Zustand, Dichtheit) X X reinigen X Bedienungsgriff Funktionsprüfung X X Luftfilter (Filzfilter) reinigen X X ersetzen X Luftfilter (Papierfilter) reinigen X X ersetzen X X Kraftstoffhandpumpe prüfen X instandsetzen durch Fachhändler

Saugkopf im Kraftstoff‐ tank prüfen durch Fachhänd‐ ler

ersetzen durch Fach‐ händler

X X X Kraftstofftank reinigen X X Vergaser Leerlauf prüfen X X Leerlauf nachregulieren X Zündkerze Elektrodenabstand nachstellen

alle 100 Betriebsstun‐ den ersetzen Ansaugöffnung für Kühl‐ luft Sichtprüfung X reinigen X Zugängliche Schrauben und Muttern (außer Ein‐ stellschrauben) nachziehen X Antivibrationselemente Sichtprüfung X ersetzen durch Fach‐ händler

X X Schneidmesser reinigen X 14 Wartungs- und Pflegehinweise deutsch 0458-448-7521-C 17Die Angaben beziehen sich auf normale Einsatzbe‐ dingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszei‐ ten die angegebenen Intervalle entsprechend ver‐ kürzen. vor Arbeitsbeginn nach Arbeitsende bzw. täglich nach jeder Tankfüllung wöchentlich monatlich jährlich bei Störung bei Beschädigung bei Bedarf schärfen X Sichtprüfung X ersetzen durch Fach‐ händler

einstellbares Messer‐ spiel

Getriebeschmierung alle 25 Betriebsstunden prüfen bzw. ergänzen Sicherheitsaufkleber ersetzen X 1)STIHL empfiehlt den STIHL Fachhändler2)nur länderabhängig vorhanden bzw. als Sonderzubehör erhältlich 15 Verschleiß minimieren und Schäden vermeiden Einhalten der Vorgaben dieser Gebrauchsanlei‐ tung vermeidet übermäßigen Verschleiß und Schäden am Gerät. Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshin‐ weise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

nicht von STIHL freigegebene Änderungen am Produkt

die Verwendung von Werkzeugen oder Zube‐ hör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind

nicht bestimmungsgemäße Verwendung des Gerätes

Einsatz des Gerätes bei Sport- oder Wettbe‐ werbs-Veranstaltungen

Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

15.1 Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durch‐ geführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftra‐ gen. STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmä‐ ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt. Werden diese Arbeiten versäumt oder unsachge‐ mäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

Schäden am Triebwerk infolge nicht rechtzei‐ tig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Verga‐ ser-Einstellung oder unzureichender Reini‐ gung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)

Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung

Schäden am Gerät infolge Verwendung quali‐ tativ minderwertiger Ersatzteile

15.2 Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem nor‐ malen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.: deutsch 15 Verschleiß minimieren und Schäden vermeiden 18 0458-448-7521-C– Schneidmesser

Filter (für Luft, Kraftstoff)

Dämpfungselemente des Antivibrationssys‐ tems 16 Wichtige Bauteile

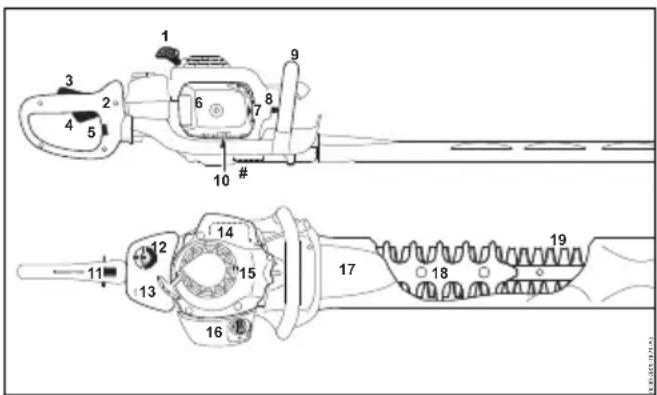

0000-GXX-1821-A0 1 Anwerfgriff 2 Handgriff (hinten) 3 Gashebelsperre 4 Gashebel 5 Sperrschieber 6 Filterdeckel 7 Kraftstoffhandpumpe 8 Zündkerzenstecker 9 Griffrohr (vorn) 10 Vergasereinstellschrauben 11 Stopptaster 12 Kraftstofftankverschluss 13 Kraftstofftank 14 Schalldämpfer 15 Lüftergehäuse 16 Startklappenhebel 17 Messerschutz 18 Schnittschutz 19 Schneidmesser # Maschinennummer 17 Technische Daten

STIHL Einzylinder-Zweitaktmotor Hubraum: 22,7 cm

Zylinderbohrung: 34 mm Kolbenhub: 25 mm Leistung nach ISO 7293: 0,7 kW (1 PS) bei 8500 1/min Leerlaufdrehzahl: 2800 1/min Abregeldrehzahl: 9300 1/min

Elektronisch gesteuerter Magnetzünder Zündkerze (entstört): NGK CMR6H, Bosch USR 4 AC Elektrodenabstand: 0,5 mm

17.3 Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe Kraftstofftankinhalt: 460 cm

komplett mit Schneideinrichtung, unbetankt, ohne Messerschutz

Schnittlänge 500 mm: 4,9 kg Schnittlänge 600 mm: 5,1 kg Schnittlänge 750 mm: 5,3 kg

Schnittlänge 600 mm: 5,3 kg Schnittlänge 750 mm: 5,6 kg

Schnittlänge 600 mm: 5,3 kg Schnittlänge 750 mm: 5,7 kg

Schärfwinkel zur Messerebene: 45°

17.6 Schall- und Vibrationswerte

Zur Ermittlung der Schall‑ und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:4 berücksichtigt. Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

17.6.1 Schalldruckpegel L

peq nach ISO 22868 HS 82 T Schnittlänge 500 mm: 95 dB(A) Schnittlänge 600 mm: 95 dB(A) Schnittlänge 750 mm: 95 dB(A) HS 82 R Schnittlänge 600 mm: 94 dB(A) Schnittlänge 750 mm: 94 dB(A) 16 Wichtige Bauteile deutsch 0458-448-7521-C 19HS 82 RC Schnittlänge 600 mm: 94 dB(A) Schnittlänge 750 mm: 94 dB(A)

17.6.2 Schallleistungspegel L

nach ISO 22868 HS 82 T Schnittlänge 500 mm: 107 dB(A) Schnittlänge 600 mm: 107 dB(A) Schnittlänge 750 mm: 107 dB(A) HS 82 R Schnittlänge 600 mm: 107 dB(A) Schnittlänge 750 mm: 107 dB(A) HS 82 RC Schnittlänge 600 mm: 107 dB(A) Schnittlänge 750 mm: 107 dB(A)

17.6.3 Vibrationswert a

hv,eq nach ISO 22867 (ohne Führungsschutz) HS 82 T Handgriff links Hand‐ griff rechts Schnittlänge 500 mm: 3,1 m/s

Schnittlänge 600 mm: 2,7 m/s

Schnittlänge 750 mm: 3,6 m/s

HS 82 R Handgriff links Hand‐ griff rechts Schnittlänge 600 mm: 2,7 m/s

Schnittlänge 750 mm: 2,4 m/s

HS 82 RC Handgriff links Hand‐ griff rechts Schnittlänge 600 mm: 2,5 m/s

Schnittlänge 750 mm: 2,6 m/s

17.6.4 Vibrationswert a

hv,eq nach ISO 22867 (mit Führungsschutz) HS 82 T Handgriff links Hand‐ griff rechts Schnittlänge 500 mm: 2,7 m/s

Schnittlänge 600 mm: 2,7 m/s

Schnittlänge 750 mm: 3,6 m/s

HS 82 R Handgriff links Hand‐ griff rechts Schnittlänge 600 mm: 2,4 m/s

Schnittlänge 750 mm: 2,6 m/s

HS 82 RC Handgriff links Hand‐ griff rechts Schnittlänge 600 mm: 2,6 m/s

Schnittlänge 750 mm: 3,2 m/s

Für den Schalldruckpegel und den Schallleis‐ tungspegel beträgt der K‑Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrations‐ wert beträgt der K‑Wert nach RL 2006/42/EG = 2,0 m/s

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verord‐ nung (EG) Nr. 1907/2006 siehe www.stihl.com/ reach

17.8 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemes‐ sene CO

-Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben. Der gemessene CO

-Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar. Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderun‐ gen an die Abgas-Emissionen erfüllt. Bei Verän‐ derungen am Motor erlischt die Betriebserlaub‐ nis. 18 Reparaturhinweise Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weiterge‐ hende Reparaturen dürfen nur Fachhändler aus‐ führen. STIHL empfiehlt Wartungsarbeiten und Repara‐ turen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmä‐ ßig Schulungen angeboten und technische Infor‐ mationen zur Verfügung gestellt. Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwer‐ deutsch 18 Reparaturhinweise 20 0458-448-7521-Ctige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden. STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug { und gegebenenfalls am STIHL Ersatzteilkennzeichen K (auf kleinen Teilen kann das Zeichen auch allein stehen). 19 Entsorgung Bei der Entsorgung die länderspezifischen Ent‐ sorgungsvorschriften beachten. 000BA073 KN STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Ver‐ packung einer umweltfreundlichen Wiederver‐ wertung zuführen. Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich. 20 EU-Konformitätserklärung ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen Deutschland erklärt in alleiniger Verantwortung, dass Bauart: Heckenschere Fabrikmarke: STIHL Typ: HS 82 T HS 82 R HS 82 RC HS 82 RC-E Serienidentifizierung: 4237 Hubraum: 22,7 cm

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 10517, EN 55012, EN 61000‑6‑1

Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren. Gemessener Schallleistungspegel HS 82 T: 102 dB(A) HS 82 R: 101 dB(A) alle HS 82 RC: 101 dB(A) Garantierter Schallleistungspegel HS 82 T: 104 dB(A) HS 82 R: 103 dB(A) alle HS 82 RC: 103 dB(A) Aufbewahrung der Technischen Unterlagen: ANDREAS STIHL AG & Co. KG Produktzulassung Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben. Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG

Dr. Jürgen Hoffmann Leiter Erzeugnisdaten, -vorschriften und Zulas‐ sung 21 Anschriften

21.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen

21.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358 ÖSTERREICH STIHL Ges.m.b.H. 19 Entsorgung deutsch 0458-448-7521-C 21Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370 SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

ANDREAS STIHL AG & Co. KG Postfach 1771 71307 Waiblingen
