BEDIENUNGSANLEITUNG Phantom M375 Dali

1.0 BENUTZERHANDBUCH 12
2.0. SICHERHEITSMASSNAHMEN 12
3.0 AUSPACKEN 12
4.0 EINRICHTEN UND POSITIONIEREN 12
5.0 AUSSCHNITTSCHABLONE 15
6.0 EINBAU 15
7.0 EINLAUFZEIT 16
8.0 MAGNETISCHE ABSCHIRMUNG 16
9.0 REINIGUNG 16
10.0 UMWELTINFORMATIONEN UND ENTSORGUNG 16
11.0 TECHNISCHE DATEN 17

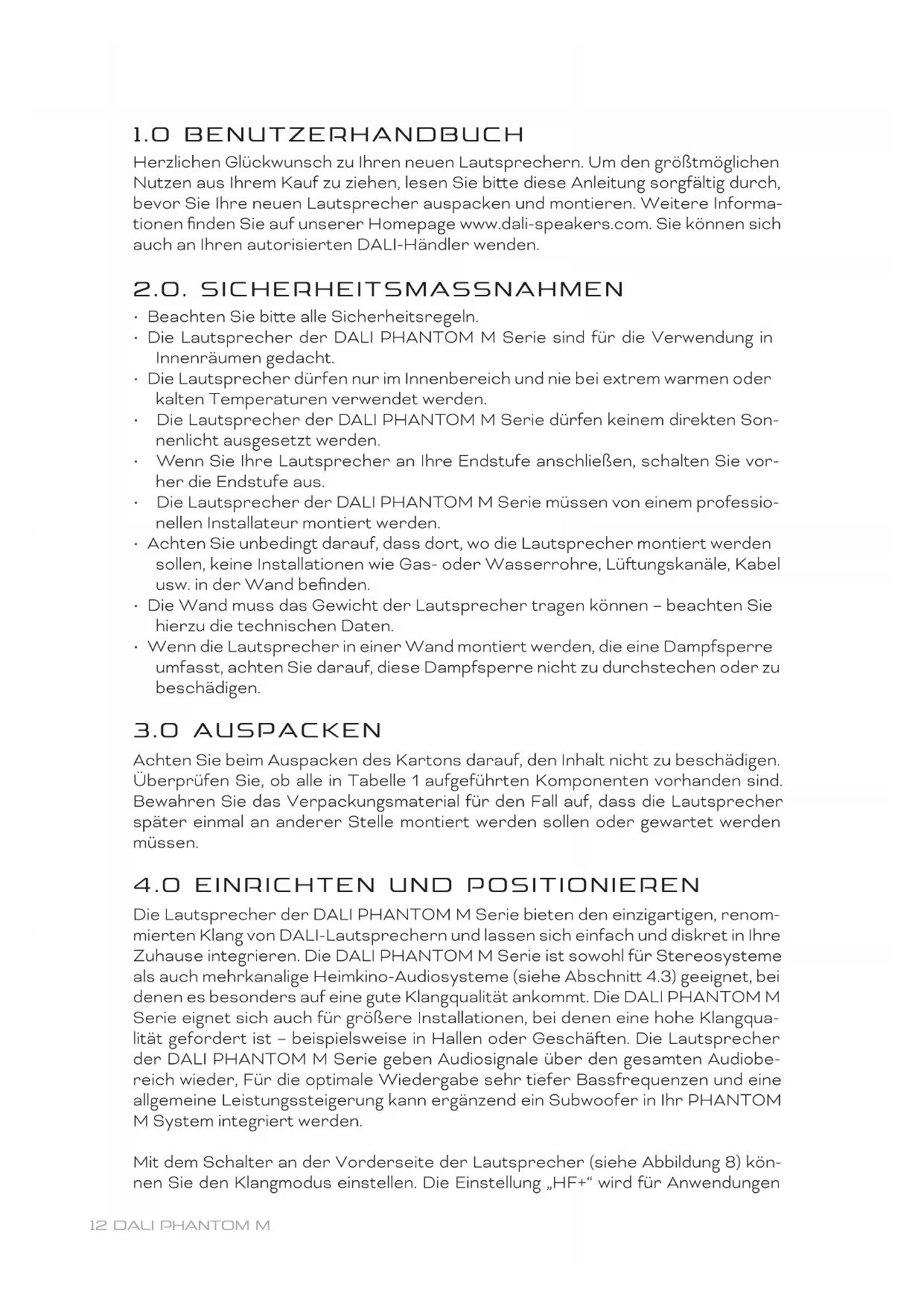

1.0 BENUTZERHANDBUCH

Herzlichen Glückwunsch zu Ihren neuen Lautsprechern. Um den größtmöglichen Nutzen aus Ihrem Kauf zu ziehen, lesen Sie bitte diese Anleitung sorgfältig durch, bevor Sie Ihre neuen Lautsprecher auspacken und montieren. Weitere Informationen finden Sie auf unserer Homepage www.dali-speakers.com. Sie können sich auch an Ihren autorisierten DALI-Händler wenden.

2.0. SICHERHEITSMASSNAHMEN

• Beachten Sie bitte alle Sicherheitsregeln.
  • Die Lautsprecher der DALI PHANTOM M Serie sind für die Verwendung in Innenräumen gedacht.
• Die Lautsprecher dürfen nur im Innenbereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.
  • Die Lautsprecher der DALI PHANTOM M Serie dürfen keinem direkten Sonnenlicht ausgesetzt werden.
• Wenn Sie Ihre Lautsprecher an Ihre Endstufe anschließen, schalten Sie vorher die Endstufe aus.
  • Die Lautsprecher der DALI PHANTOM M Serie müssen von einem professionellen Installateur montiert werden.
• Achten Sie unbedingt darauf, dass dort, wo die Lautsprecher montiert werden sollen, keine Installationen wie Gas- oder Wasserrohre, Lüftungskanäle, Kabel usw. in der Wand befinden.
• Die Wand muss das Gewicht der Lautsprecher tragen können – beachten Sie hierzu die technischen Daten.
• Wenn die Lautsprecher in einer Wand montiert werden, die eine Dampfsperre umfasst, achten Sie darauf, diese Dampfsperre nicht zu durchstechen oder zu beschädigen.

3.0 AUSPACKEN

Achten Sie beim Auspacken des Kartons darauf, den Inhalt nicht zu beschädigen. Überprüfen Sie, ob alle in Tabelle 1 aufgeführten Komponenten vorhanden sind. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass die Lautsprechen später einmal an anderer Stelle montiert werden sollen oder gewartet werden müssen.

4.0 EINRICHTEN UND POSITIONIEREN

Die Lautsprecher der DALI PHANTOM M Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und lassen sich einfach und diskret in Ihre Zuhause integrieren. Die DALI PHANTOM M Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkino-Audiosysteme (siehe Abschnitt 4.3) geeignet, bei denen es besonders auf eine gute Klangqualität ankommt. Die DALI PHANTOM M Serie eignet sich auch für größere Installationen, bei denen eine hohe Klangqualität gefordert ist – beispielsweise in Hallen oder Geschäften. Die Lautsprecher der DALI PHANTOM M Serie geben Audiosignale über den gesamten Audiobereich wieder, Für die optimale Wiedergabe sehr tiefer Bassfrequenzen und eine allgemeine Leistungssteigerung kann ergänzend ein Subwoofer in Ihr PHANTOM M System integriert werden.

Mit dem Schalter an der Vorderseite der Lautsprecher (siehe Abbildung 8) können Sie den Klangmodus einstellen. Die Einstellung „HF+“ wird für Anwendungen

empfohlen, bei denen sich eine akustisch transparente Leinwand zwischen dem Lautsprecher und der Hörposition befindet. Die durch eine solche Leinwand verursachte Dämpfung hoher Frequenzen wird in diesem Modus kompensiert. Für alle anderen Anwendungen wird der Modus „Normal“ empfohlen.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Lautsprecher symmetrisch um die Hörposition herum platzieren, um den optimalen Klangeindruck zu erzielen – siehe hierzu die Abbildungen 1A und 1B. Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es außerdem wichtig, die Lautsprecher nicht zu weit entfernt von der Hörposition zu platzieren.

Um ein optimales Hörerlebnis zu erzielen, sollten die Lautsprecher wie in Abbildung 2 gezeigt positioniert werden.

Wenn sich zwischen den Lautsprechern und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Lautsprecher der PHANTOM M Serie wurden so konstruiert, dass ein möglichst breiter Abstrahlwinkel erzielt wird. Lautsprecher mit einer breiten Abstrahlung weisen eine verbesserte Wiedergabe im Haupthörbereich auf und lassen sich besser in den Raum integrieren. Eine breite Abstrahlung gewährleistet auch, dass der Klangeindruck in einem großen Bereich des Hörraums ausgewogen ist.

Jeder Raum hat seine eigene Akustik, Sie beeinflusst die Art und Weise, wie wir den Klang eines Lautsprechers erleben. Der Klang, den wir hören, besteht sowohl aus dem Schall, den die Lautsprecher direkt abstrahlen, als auch aus dem von Wänden und Decke reflektierten Schall. Grundsätzlich sollten große, glatte Flächen in unmittelbarer Nähe der Lautsprecher vermieden werden, da sie starke Reflexionen verursachen, welche die Klangwiedergabe verfälschen können. Wei-che Objekte – wie zum Beispiel Teppiche und Vorhänge ... können Abhilfe schaffen, wenn der Klang zu höhenreich ist.

Sowohl der Pegel als auch die Wiedergabequalität der tiefen Bässe hängen von Größe und Form des Raumes sowie der Platzierung der Lautsprecher ab. Wenn Sie die Lautsprecher in Ecken aufstellen, werden die Bässe verstärkt, Dabei können aber auch unerwünschte Reflexionen auftreten.

4.1 Montagehalterungen

Zur DALI PHANTOM M Serie gehören Halterungen für die Wandmontage. Diese Halterungen verbinden den Lautsprecher fest mit der Rückseite der Fläche, an dem er angebracht ist. Nachdem die Schrauben angezogen wurden, stehen die Halterungen im rechten Winkel heraus (siehe Abbildung 3). Die Schrauben sollten so weit angezogen werden, dass der Lautsprecher sicher verankert ist. Dabei ist jedoch darauf zu achten, dass die Schrauben nicht zu fest angezogen werden. Verwenden Sie zum Anziehen der Schrauben einen passenden Schraubendreher / ein passendes Schraubbit.

Ein geeignetes Schraubbit kann an einem Handschraubendreher oder an einer elektrischen Bohrmaschine mit Drehmomentbegrenzung verwendet werden. Wenn Sie eine Bohrmaschine verwenden, stellen Sie das Drehmoment auf den niedrigsten Wert ein. Die Schrauben sitzen optimal, wenn die Dichtung auf der

Rückseite des Lautsprechers komprimiert wird und die Frontblende plan zur Einbauoberfläche ist.

Wenn Sie den Lautsprecher wieder ausbauen wollen, drehen Sie die Schrauben 5 bis 20 Umdrehungen gegen den Uhrzeigersinn. Dadurch werden die Halterungen gelöst.

HINWEIS: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen heraus, weil sonst die Halterungen von den Schrauben fallen.

Wenn die Lautsprecher in einer besonders dicken Wand montiert werden sollen, müssen Sie möglicherweise die Halterungen von den Schrauben lösen und sie dann umgedreht wieder einsetzen. Umgekehrte Halterungen ermöglichen die Montage des Lautsprechers in Wänden mit einer Dicke von bis zu 70 mm / 2,75 Zoll (siehe Abbildung 4).

4.2 Abdeckung

Die Lautsprecherabdeckung wird durch Magnete im Rahmen des Lautsprechers gehalten. Platzieren Sie die Lautsprecherabdeckung so, dass sie die Vorderseite des Lautsprechers abdeckt. Sie wird dann von den Magneten sicher gehalten.

HINWEIS: Der Stoff auf der Innenseite der Lautsprecherabdeckung schützt die Chassis vor Staub und Schmutz. Die Lautsprecherabdeckung sollte nur vorübergehend zum Lackieren entfernt werden.

4.3 PHANTOM M - waagerechte Montage (Centerkanal)

DALI PHANTOM M Lautsprecher können als linke, rechte, Center- und Surround-Kanäle verwendet werden. Bei Verwendung im Querformat sollte das Hybrid-Hochtönermodul des Modells M-375 um 90° Grad gedreht werden, damit es korrekt vertikal ausgerichtet ist. Dies ist wichtig, um die breite Streuung und die detailreiche Wiedergabe hoher Frequenzen zu gewährleisten. Die Hybrid-Hochtönermodule sind werkseitig für die Verwendung im Hochformat konfiguriert. Wenn ein Lautsprecher im Querformat verwendet werden soll, kann ein autorisierter DALI-Händler oder ein Dienstleister das Hybrid-Hochtönermodul drehen.

Verwenden Sie zum Entfernen des Hybrid-Hochtönermoduls aus dem Gehäuse die vier Schrauben. Drehen Sie nach dem Ausbau das Modul um 90 Grad. Setzen Sie das gedrehte Modul wieder ein und fixieren Sie es mit den vier Schrauben (Abbildung 5). Ziehen Sie die Schrauben nicht zu fest an.

4.4 Auswahl und Anschluss der Kabel

Bei der Installation von Lautsprechern sollten Sie auf die Verwendung der richtigen Kabel achten. Das Ersetzen von Kabeln nach der Installation ist in der Regel kompliziert oder gar unmöglich. Sie sollten sich daher von vorneherein für hochwertige am Kabel entscheiden. Ihr autorisierter DALI-Händler kann Sie bei der Auswahl geeigneter Kabel unterstützen.

Wenn Sie das Kabel an den Lautsprecher und den Verstärker anschließen, ist es wichtig, dass Sie auf die korrekte Phase achten. Die rote Lautsprecherklemme

(Markierung +) muss mit dem roten Anschluss der Endstufe (Markierung +) verbunden werden. Die schwarze Lautsprecherklemme (Markierung -) muss mit dem schwarzen Anschluss der Endstufe (Markierung -) verbunden werden. Wenn die Lautsprecher nicht phasenrichtig angeschlossen sind, wird der Klang diffus und bassschwach wirken.

Um die Kabelenden in die Federklemmen einzusetzen, entfernen Sie die Isolierung so weit, dass circa 12 mm (0,5 Zoll) blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das Kabel eingesetzt ist, lassen Sie die Anschlussklemme los. Achten Sie darauf, dass anschließend keine einzelnen Kabeladern herausstehen (siehe Abbildung 6).

5.0 AUSSCHNITTSCHABLONE

Sie können die im Lieferumfang enthaltene Ausschnittschablone (siehe Abbildung 7), verwenden, um vor dem Einbau die Platzierung der Lautsprecher zu visualisieren und dann den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an der gewünschte Stelle an, so dass Sie den Ausschnitt markieren können. Die minimale Einbautiefe für die DALI PHANTOM M Serie beträgt 100 mm.

6.0 EINBAU

Bitte lesen und beachten Sie die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung! Die Lautsprecher der DALI PHANTOM M Serie sollten von einem ausgebildeten Installateur eingebaut werden, der sicherstellt, dass alle Sicherheitsanforderungen erfüllt werden und die Lautsprecher nicht später herausfallen.

Die folgenden Werkzeuge und Gegenstände sind für eine korrekte Installation erforderlich:

• Maßband
• Bleistift
• Säge oder Messer
  • Passendes Schraubbit
• Handbitschraubendreher (optional)
• Klebeband
  • Ausschnittschablone

Nachdem Sie den Montageort bestimmt haben, kleben Sie die Schablone auf die Wandoberfläche. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone und bohren Sie Löcher für den Sägeeinstich oder zum Ansetzen des Messers. Sägen beziehungsweise schneiden Sie sorgfältig entlang der Bleistiftlinie.

Wenn der Ausschnitt für den Lautsprecher fertig ist, müssen Sie darauf achten, dass das Lautsprecherkabel nicht lose in der Wand hängt. Das Kabel muss sicher an der Innenseite der Wand fixiert werden, um zu verhindern, dass es beim Anschließen an die Lautsprecheranschlüsse unter Zugspannung steht. Wenn das Kabel nicht in geeigneter Weis fixiert wird, kann es sich unter seinem eigenen

Gewicht allmählich lösen, was dann zu einer schlechten Verbindung oder sogar Trennung führt. Die korrekte Fixierung des Kabels wird in Abbildung 6 dargestellt.

Wenn das Lautsprecherkabel befestigt und der Ausschnitt für den Lautsprecher vorbereitet ist, können Sie das Lautsprecherkabel anschließen. Weitere Informationen finden Sie im Abschnitt 4.4 dieser Anleitung.

Nachdem Sie die Kabelverbindungen vorgenommen haben, schalten Sie das System ein. Machen Sie vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind.

Achten Sie beim Einbau darauf, die Chassis nicht zu berühren. Wenn der Lautsprecher ausgerichtet ist, ziehen Sie die Schrauben der Halterungen an, so dass der Lautsprecher sicher an seinem Platz gehalten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und deren Gewinde nicht zu beschädigen.

7.0 EINLAUFZEIT

Sie sollten damit rechnen, dass sich die Klangqualität Ihrer neuen Lautsprecher im Zeitraum nach der Inbetriebnahme allmählich verbessert. In dieser Einlaufzeit brauchen Sie als Anwender nichts Besonderes zu tun. Rechnen Sie aber – abhängig von der Lautstärke – damit, dass es bis zu 100 Betriebsstunden dauern kann, bis das System das volle Leistungsniveau erreicht hat.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Lautsprecherchassis erzeugen ein Magnetfeld, das die Bildröhren von CRT-Fernsehgeräten oder -Monitoren, magnetischen Festplatten, Ton- und Videobänder sowie Magnetkarten und ähnliche Datenträger beeinträchtigen kann. Daher sollten sich solche Gegenstände nicht in der Nähe der Lautsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Lautsprecher kann mit gewöhnlichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jedoch keine Reinigungsmittel verwendet werden, die scheuern; Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays.

Es sollten grundsätzlich keine Reinigungsmittel an die Lautsprecherchassis gelangen. Reinigen Sie die Chassis nur mit größter Vorsicht. Dies gilt insbesondere für den Hochtöner. Die Lautsprecherabdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden.

10.0 UMWELTINFORMATIONEN UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro- und Elektronik-Altgeräten. Das Abfall-Symbol zeigt an, dass die Lautsprecher den genannten Direktiven entsprechen (siehe Abbildung 9). Die Lautsprecher müssen

ordnungsgemäß entsorgt und recycelt werden. Bitte wenden Sie sich für weitere Informationen an Ihr örtliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten Ihrer Lautsprecher. Bitte denken Sie jedoch daran, dass die Klangqualität eines Lautsprechers nicht allein aufgrund technischer Daten beurteilt werden kann. Um verschiedene Lautsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhören.

Wir wünschen Ihnen viel Freude mit Ihren neuen DALI PHANTOM M Lautsprechern!
