BEDIENUNGSANLEITUNG ITK2300 Intertechno

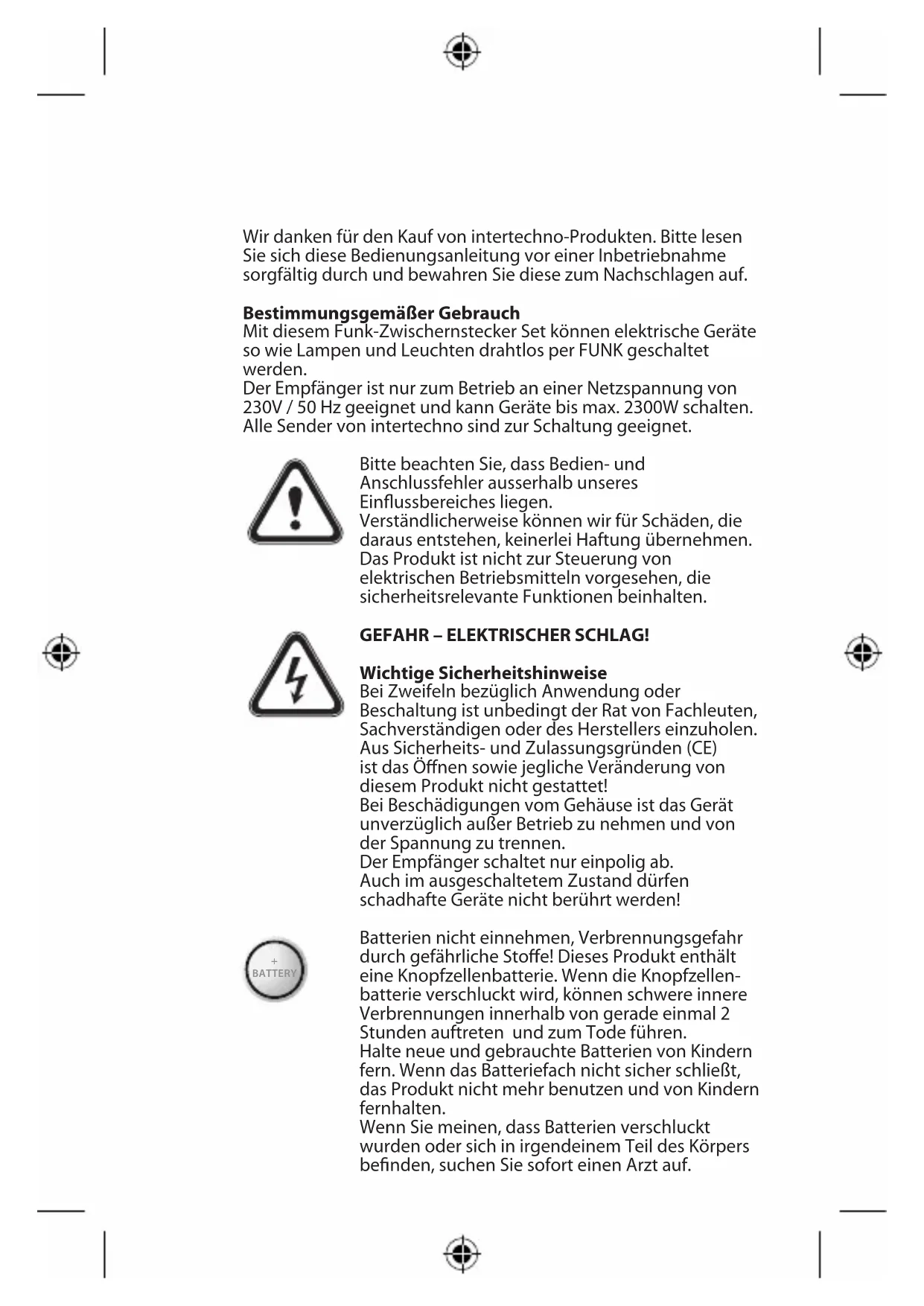

Funk-Technik GmbHseit 1970 D Bedienungsanleitung BG Ръководство за обслужване CZ Návod k obsluze DK Betjeningsvejledning E Manual de instrucciones EST Kasutusjuhend F Mode d’emploi FIN KäyttöohjeGB Operating instructions GR Οδηγίες χρήσης H Kezelési utasítás HR Uputa za rukovanje I Istruzioni d’uso ISL Notkunarleiðbeiningar N Bruksanvisning NL Bedieningshandleiding P Manual de instruções PL Instrukcja obsługi R Руководство по эксплуатации RO Instrucţiuni de utilizare S Bruksanvisning SK Návod na obsluhu SLO Navodila za uporabo TR Kullanma kılavuzuWir danken für den Kauf von intertechno-Produkten. Bitte lesen Sie sich diese Bedienungsanleitung vor einer Inbetriebnahme sorgfältig durch und bewahren Sie diese zum Nachschlagen auf. Bestimmungsgemäßer Gebrauch Mit diesem Funk-Zwischernstecker Set können elektrische Geräte so wie Lampen und Leuchten drahtlos per FUNK geschaltet werden. Der Empfänger ist nur zum Betrieb an einer Netzspannung von 230V / 50 Hz geeignet und kann Geräte bis max. 2300W schalten. Alle Sender von intertechno sind zur Schaltung geeignet. Bitte beachten Sie, dass Bedien- und Anschlussfehler ausserhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen. Das Produkt ist nicht zur Steuerung von elektrischen Betriebsmitteln vorgesehen, die sicherheitsrelevante Funktionen beinhalten. GEFAHR – ELEKTRISCHER SCHLAG! Wichtige Sicherheitshinweise Bei Zweifeln bezüglich Anwendung oder Beschaltung ist unbedingt der Rat von Fachleuten, Sachverständigen oder des Herstellers einzuholen. Aus Sicherheits- und Zulassungsgründen (CE) ist das Öffnen sowie jegliche Veränderung von diesem Produkt nicht gestattet! Bei Beschädigungen vom Gehäuse ist das Gerät unverzüglich außer Betrieb zu nehmen und von der Spannung zu trennen. Der Empfänger schaltet nur einpolig ab. Auch im ausgeschaltetem Zustand dürfen schadhafte Geräte nicht berührt werden! Batterien nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe! Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopfzellen- batterie verschluckt wird, können schwere innere Verbrennungen innerhalb von gerade einmal 2 Stunden auftreten und zum Tode führen. Halte neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Teil des Körpers befinden, suchen Sie sofort einen Arzt auf.

BATTERYDie Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein. Nicht hintereinander stecken! Spannungsfrei nur bei gezogenem Stecker. Nur zur Verwendung in trockenen Räumen. Technische Daten Spannungsversorgung:

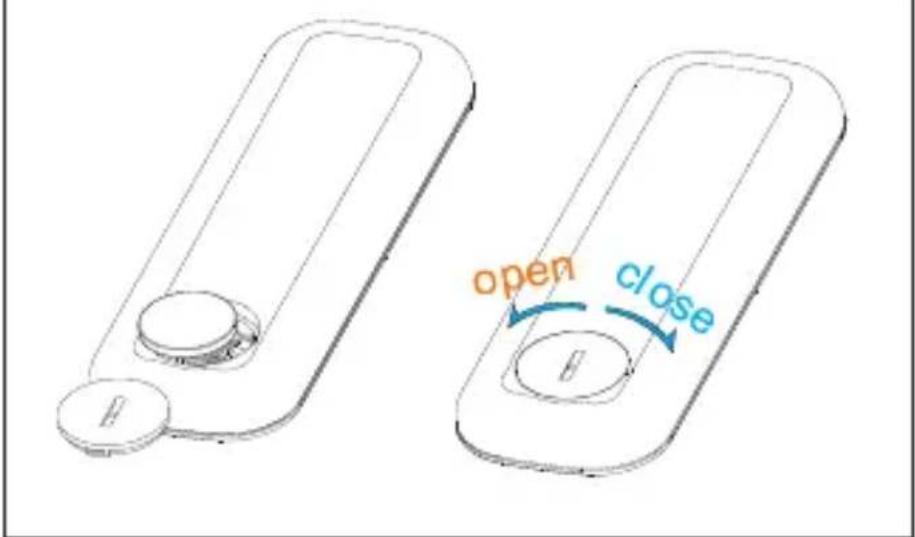

• Sender: CR 2032, 3 VDC (ACHTUNG: Nutzen Sie ausschließlich zerti- fizierte Batterien von namhaften Herstellern!)

• Schaltempfänger: 230V~ / 50Hz Funkschnittstelle:

• Sendeleistung: < 10mW Technische Angaben:

• Max. ohmsche Belastung: Schaltempfänger ON/OFF: 2300 Watt, 10A

• Schutzklasse / -art: IP 20

• Verschmutzungsgrad: 2

• Nenn Impulsspannung: 2500V

• Betriebs-/Schaltzyklen: 1E4

• Umgebungstemperatur: 0 – 35 °C

• Kriechstromfestigkeit: PTI 175

• Nicht ersetzbare Sicherung Die Konformitätserklärungen finden Sie unter www.intertechno.at/CE Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen • Hiermit erklärt intertechno, dass das Gerät IT-K2300 und ITS-10 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht. intertechno

Funk-Technik GmbH seit 1970IT2P-2300

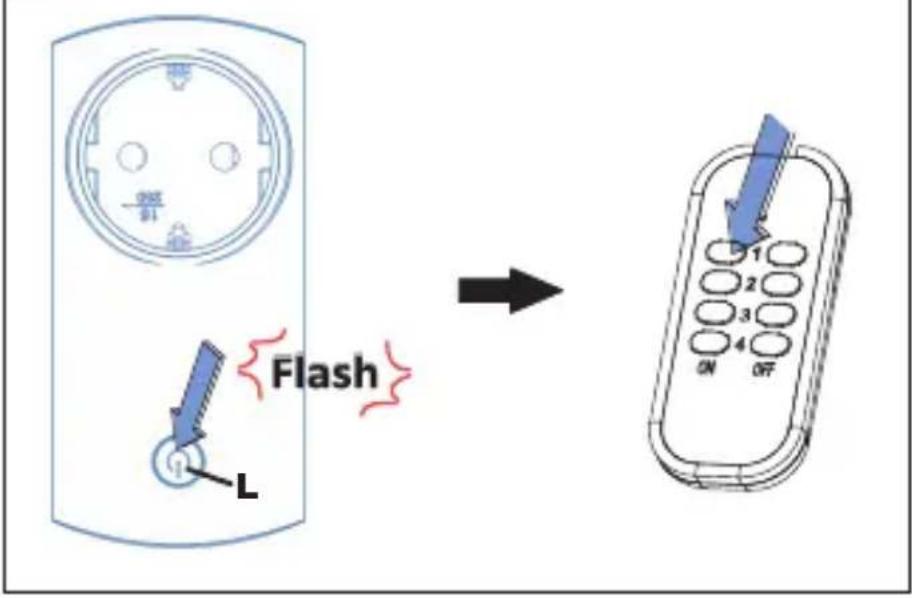

Bedienungsanleitung Die Funk-Zwischenstecker IT-K2300 sind zur drahtlosen Schaltung von Lampen und Elektrogeräten bis zu einer Schaltleistung von 2300 Watt geeignet. Alle Sender von intertechno können zur Schaltung verwendet werden. Funk-Bewegungsmelder, -Timer, -Wandsender, Dämmerungsschalter Minisender u.v.m. stehen zur Verfügung. Der Handsender ITS-10 des Sets kann auch zur Schaltung von allen selbstlernenden intertechno Funk-Empfängern verwendet werden. Zur Codierung eines weiteren Produktes von intertechno beachten Sie bitte auch die jeweilige Bedienungsanleitung. Die Funk-Zwischenstecker IT-K2300können auch direkt am Lernknopf Ein- und Aus- geschaltet werden, ohne dass eine Fernbedienung benötigt wird. Codierung Halten Sie den Sender bereit und stecken den Zwischenstecker an die Steckdose. Abb. 1 1.) Lernknopf (L) am Empfänger gedrückt halten (ca. 2 sec.) bis die grüne LED langsam blinkt. Der Funk-Zwischenstecker ist nun für ca. 30 sek. lernbereit. 2.) Am Sender die gewünschte Taste „EIN“ drücken. Der Funk–Zwischenstecker schal- tet ein, zum Zeichen, dass der neue Code angenommen wurde. FERTIG! Bis zu 8 verschiedene Codes (Sender) können insgesamt programmiert werden. Dadurch ist auch eine ev. geplante Gruppenschaltung sehr einfach zu lösen. Mehrere Funk-Empfänger können sowohl einzeln als auch zugleich ein- und aus- geschaltet werden. Die Codes bleiben auch nach einem Stromausfall oder abstecken des Geräts gespeichert.Löschen der Codierung Soll später ein einzelner Code am Empfänger gelöscht werden, dann wie unter 1.) und 2.) vor gehen. Anstelle der „EIN“-Taste wird jedoch nun die „AUS“-Taste des Senders kurz gedrückt. Sollen alle gespeicherten Codes gelöscht werden (Reset),wird der Lernknopf „L“ solange (ca. 6 sec.) gedrückt bis die LED schnell blinkt. Nun nochmals kurz den Lern- knopf „L“ drücken. Alle Codes sind damit gelöscht. Die Sender werden für diesen Vorgang nicht benötigt. Das Anlernen mit neuen Sendern kann nun beginnen. Wechseln der Batterie Abb. 2 Eine Batterie 3 Volt CR 2032 ist bereits inkludiert. Die Lebensdauer beträgt ca. 3 Jahre oder ist ausreichend für 20.000 Schaltungen. Die Konformitätserklärung finden Sie unter www.intertechno.at/CE

Bedienungsanleitung Die Funk-Zwischenstecker IT-K2300 sind zur drahtlosen Schaltung von Lampen und Elektrogeräten bis zu einer Schaltleistung von 2300 Watt geeignet. Alle Sender von intertechno können zur Schaltung verwendet werden. Funk-Bewegungsmelder, -Timer, -Wandsender, Dämmerungsschalter Minisender u.v.m. stehen zur Verfügung. Der Handsender ITS-10 des Sets kann auch zur Schaltung von allen selbstlernenden intertechno Funk-Empfängern verwendet werden. Zur Codierung eines weiteren Produktes von intertechno beachten Sie bitte auch die jeweilige Bedienungsanleitung. Die Funk-Zwischenstecker IT-K2300können auch direkt am Lernknopf Ein- und Aus- geschaltet werden, ohne dass eine Fernbedienung benötigt wird. Codierung Halten Sie den Sender bereit und stecken den Zwischenstecker an die Steckdose. Abb. 1 1.) Lernknopf (L) am Empfänger gedrückt halten (ca. 2 sec.) bis die grüne LED langsam blinkt. Der Funk-Zwischenstecker ist nun für ca. 30 sek. lernbereit. 2.) Am Sender die gewünschte Taste „EIN“ drücken. Der Funk–Zwischenstecker schal- tet ein, zum Zeichen, dass der neue Code angenommen wurde. FERTIG! Bis zu 8 verschiedene Codes (Sender) können insgesamt programmiert werden. Dadurch ist auch eine ev. geplante Gruppenschaltung sehr einfach zu lösen. Mehrere Funk-Empfänger können sowohl einzeln als auch zugleich ein- und aus- geschaltet werden. Die Codes bleiben auch nach einem Stromausfall oder abstecken des Geräts gespeichert. Löschen der Codierung Soll später ein einzelner Code am Empfänger gelöscht werden, dann wie unter 1.) und 2.) vor gehen. Anstelle der „EIN“-Taste wird jedoch nun die „AUS“-Taste des Senders kurz gedrückt. Sollen alle gespeicherten Codes gelöscht werden (Reset),wird der Lernknopf „L“ solange (ca. 6 sec.) gedrückt bis die LED schnell blinkt. Nun nochmals kurz den Lern- knopf „L“ drücken. Alle Codes sind damit gelöscht. Die Sender werden für diesen Vorgang nicht benötigt. Das Anlernen mit neuen Sendern kann nun beginnen. Wechseln der Batterie Abb. 2 Eine Batterie 3 Volt CR 2032 ist bereits inkludiert. Die Lebensdauer beträgt ca. 3 Jahre oder ist ausreichend für 20.000 Schaltungen. Die Konformitätserklärung finden Sie unter www.intertechno.at/CEIT2P-2300

Uygunluk beyanını www.intertechno.at/CE internet adresinden görebilirsiniz. Die Funk-Zwischenstecker IT-K2300 sind zur drahtlosen Schaltung von Lampen und Elektrogeräten bis zu einer Schaltleistung von 2300 Watt geeignet. Alle Sender von intertechno können zur Schaltung verwendet werden. Funk-Bewegungsmelder, -Timer, -Wandsender, Dämmerungsschalter Minisender u.v.m. stehen zur Verfügung. Der Handsender ITS-10 des Sets kann auch zur Schaltung von allen selbstlernenden intertechno Funk-Empfängern verwendet werden. Zur Codierung eines weiteren Produktes von intertechno beachten Sie bitte auch die jeweilige Bedienungsanleitung. Die Funk-Zwischenstecker IT-K2300können auch direkt am Lernknopf Ein- und Aus- geschaltet werden, ohne dass eine Fernbedienung benötigt wird. Codierung Halten Sie den Sender bereit und stecken den Zwischenstecker an die Steckdose. Abb. 1 1.) Lernknopf (L) am Empfänger gedrückt halten (ca. 2 sec.) bis die grüne LED langsam blinkt. Der Funk-Zwischenstecker ist nun für ca. 30 sek. lernbereit. 2.) Am Sender die gewünschte Taste „EIN“ drücken. Der Funk–Zwischenstecker schal- tet ein, zum Zeichen, dass der neue Code angenommen wurde. FERTIG! Bis zu 8 verschiedene Codes (Sender) können insgesamt programmiert werden. Dadurch ist auch eine ev. geplante Gruppenschaltung sehr einfach zu lösen. Mehrere Funk-Empfänger können sowohl einzeln als auch zugleich ein- und aus- geschaltet werden. Die Codes bleiben auch nach einem Stromausfall oder abstecken des Geräts gespeichert. Löschen der Codierung Soll später ein einzelner Code am Empfänger gelöscht werden, dann wie unter 1.) und 2.) vor gehen. Anstelle der „EIN“-Taste wird jedoch nun die „AUS“-Taste des Senders kurz gedrückt. Sollen alle gespeicherten Codes gelöscht werden (Reset),wird der Lernknopf „L“ solange (ca. 6 sec.) gedrückt bis die LED schnell blinkt. Nun nochmals kurz den Lern- knopf „L“ drücken. Alle Codes sind damit gelöscht. Die Sender werden für diesen Vorgang nicht benötigt. Das Anlernen mit neuen Sendern kann nun beginnen. Wechseln der Batterie Abb. 2 Eine Batterie 3 Volt CR 2032 ist bereits inkludiert. Die Lebensdauer beträgt ca. 3 Jahre oder ist ausreichend für 20.000 Schaltungen. Die Konformitätserklärung finden Sie unter www.intertechno.at/CE
