BEDIENUNGSANLEITUNG FN110162 Emerio

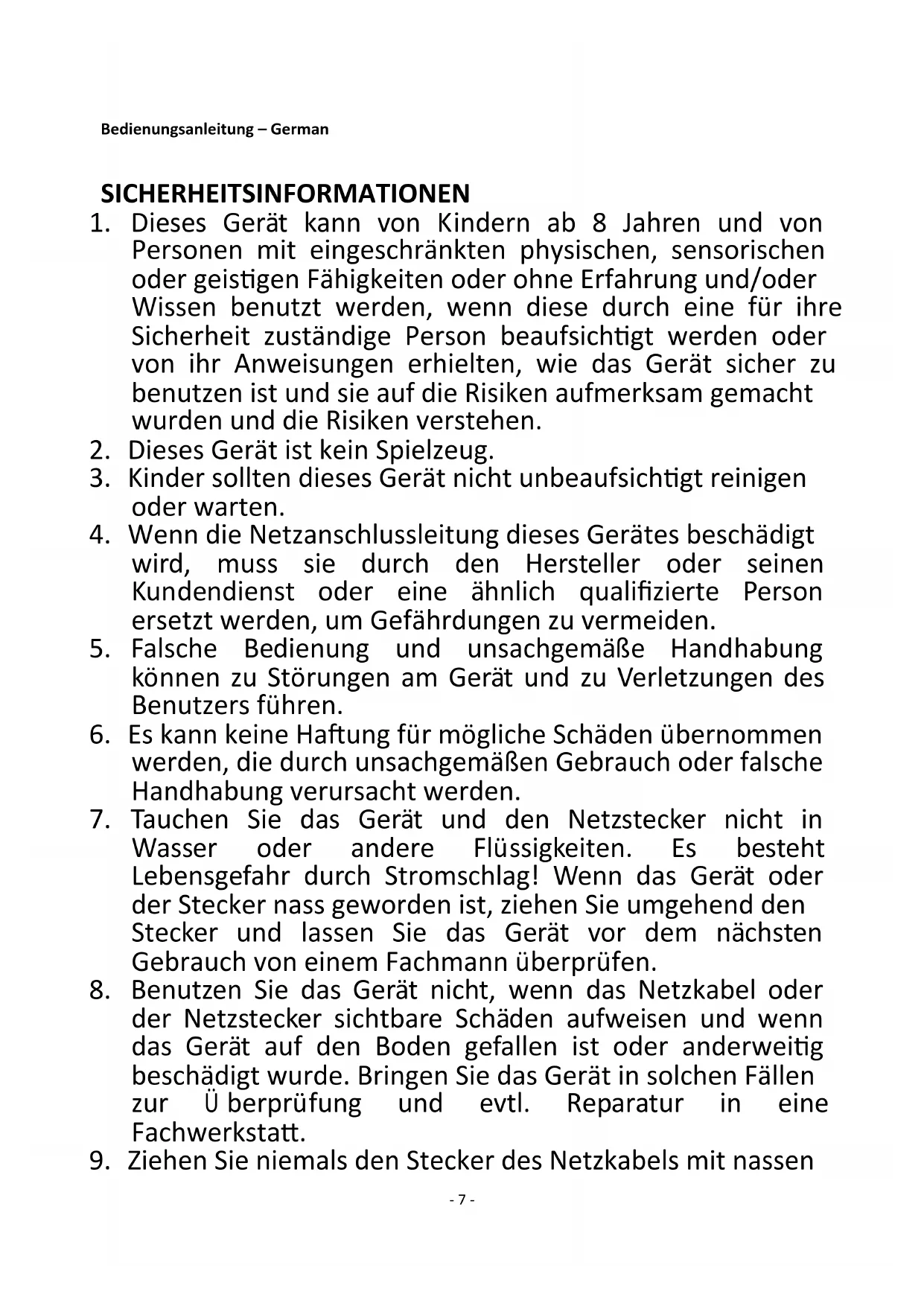

1. Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden und die Risiken verstehen.

2. Dieses Gerät ist kein Spielzeug.

3. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen

4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt

wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

5. Falsche Bedienung und unsachgemäße Handhabung

können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.

6. Es kann keine Haftung für mögliche Schäden übernommen

werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.

7. Tauchen Sie das Gerät und den Netzstecker nicht in

Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.

8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder

der Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweitig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Ü berprüfung und evtl. Reparatur in eine Fachwerkstatt.

9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen- 8 -

Händen oder durch Ziehen am Netzkabel aus der Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe

Kanten hängt oder eingeklemmt wird.

11. Halten Sie das Gerät von Feuchtigkeit fern und schützen

Sie es vor Spritzern.

12. Halten Sie das Gerät von heißen Objekten (z. B.

Herdplatten) und offenen Flammen fern.

13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des

Zugriffs von Kindern unter 8 Jahren auf.

14. Stellen Sie das Gerät auf einen geraden, trockenen und

hitzebeständigen Untergrund.

15. Lassen Sie das Gerät niemals unbeaufsichtigt, während es

sich im Betrieb befindet.

16. Lagern oder verwenden Sie das Gerät nicht im Freien.

17. Bewahren Sie das Gerät an einem trockenen Ort und

außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.

18. Führen Sie niemals Finger oder andere Objekte durch die

Schutzgitter des Ventilators während dieser sich im Betrieb befindet.

19. Benutzen Sie das Gerät niemals solange die Schutzgitter

des Ventilators nicht angebracht sind - dies kann zu schweren Verletzungen führen.

20. Das Gerät muss vor Gebrauch vollständig

zusammengebaut sein.

21. Achten Sie auf lange Haare! Diese können sich aufgrund

der Luftturbulenzen im Ventilator verfangen.

22. Richten Sie den Luftstrom nicht für längere Zeit auf

23. Vergewissern Sie sich, dass der Ventilator vom Stromnetz

getrennt ist, bevor Sie das Schutzgitter abnehmen!- 9 - FN-110162.1 DE

BESCHREIBUNG DER TEILE

1. Vorderes Schutzgitter

3. Befestigungsschrauben für das hintere

6. Gitterfeststellschraube

7. Flügelbefestigungsschraube

10. Oszillationsknopf

12. Verbindungsschraube und Mutter

17. Sockelfeststellschraube

MONTAGEANWEISUNGEN ** Bitte montieren Sie das Produkt zum Gebrauch ordnungsgemäß in der folgenden Reihenfolge:

1. Montage des Ständers

Nehmen Sie den Ring (15), die Halterung (16) und Sockelfeststellschraube (17) vom Standbein (13) ab. Stecken Sie das Standbein in das Loch in der Mitte des Sockels (14). Setzen Sie den Ring, die Halterung und die Sockelfeststellschraube nacheinander auf den Boden des Sockels. Fixieren Sie das Standbein, indem Sie die Halterung und die Sockelfeststellschraube festziehen.

2. Montage des Ventilatorkopfes

Setzen Sie die Motoreinheit (9) auf das Standbein. Fixieren Sie die Verbindung mithilfe der Verbindungsschraube und der Mutter (12) und befestigen Sie den Ventilatorkopf so am Rohr.

3. Montage des hinteren Schutzgitters

Setzen Sie das hintere Schutzgitter (4) mit dem Griff oben auf den Motor. Befestigen Sie das hintere Schutzgitter mit vier Befestigungsschrauben (3).

4. Montage des Ventilatorflügels

Bringen Sie den Ventilatorflügel (2) an der Motorwelle (6) an und befestigen Sie den Flügel mithilfe der Flügelbefestigungsschraube (7).

5. Montage des vorderen Schutzgitters

Haken Sie den Haken des vorderen Schutzgitters (1) auf dem hinteren Schutzgitter ein. Befestigen Sie das vordere Schutzgitter am hinteren Schutzgitter, schließen Sie die Klemmen und fixieren Sie die zwei Gitter mithilfe der Gitterfeststellschraube (6) aneinander.- 10 - BEDIENUNGSANWEISUNGEN

1. Das Netzkabel an eine geeignete Steckdose anschließen.

2. Schwenkbetrieb: Um die Schwenkbewegung des Lüfters einzuschalten, den Schwenkschalter (10) drücken.

Erneut den Schwenkschalter betätigen, um die Schwenkbewegung des Lüfters zu unterbrechen.

3. Neigungswinkel: Sie können den Ventilator auf die gewünschte Höhe anpassen. Fixieren Sie den

Neigungswinkel durch Anziehen der Verbindungsschrauben.

4. Schalten Sie den Ventilator ein, indem Sie den Drehzahlregler auf der Motoreinheit einstellen; d.h., 0 =

AUS, I = niedrige Drehzahl, II = mittlere Drehzahl, III =hohe Drehzahl. REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das

Netzkabel aus der Steckdose.

2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum

Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!

3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen

bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger. TECHNISCHE DATEN Betriebsspannung: 220-240V ~ 50Hz Leistungsaufnahme: 35W Ö ko Konstruktionsanforderungen Produktinformationsanforderungen Maximaler Volumenstrom (F) 35,0 m³/min Lüfteraufnahmeleistung(P) 33,9 W Servicewert (SV) 1,03 (m³/min)/W Bewertungsvorschrift für Servicewert IEC 60879: 1986 (Korr.1992) Standby-Stromverbrauch (PSB) 0,0 W Ventilator Schallleistungspegel (LWA) 58,0 dB(A) Maximale Luftgeschwindigkeit (c) 2,55 Meter/Sek Kontaktdetails für weitere Informationen Coplax AG Chamerstrasse 174 CH-6300 Zug

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß den folgenden Bedingungen Garantie zu fordern: Wir bieten eine 2-jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas- 11 - oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig. UMWELTGERECHTE ENTSORGUNG Wiederverwertung Dieses Symbol zeigt an, dass das Produkt in der gesamten 2012/19/EU nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen. Coplax AG Chamerstrasse 174 CH-6300 Zug- 12 - Mode d’emploi – French
