BEDIENUNGSANLEITUNG AMP 5100 BT Auna

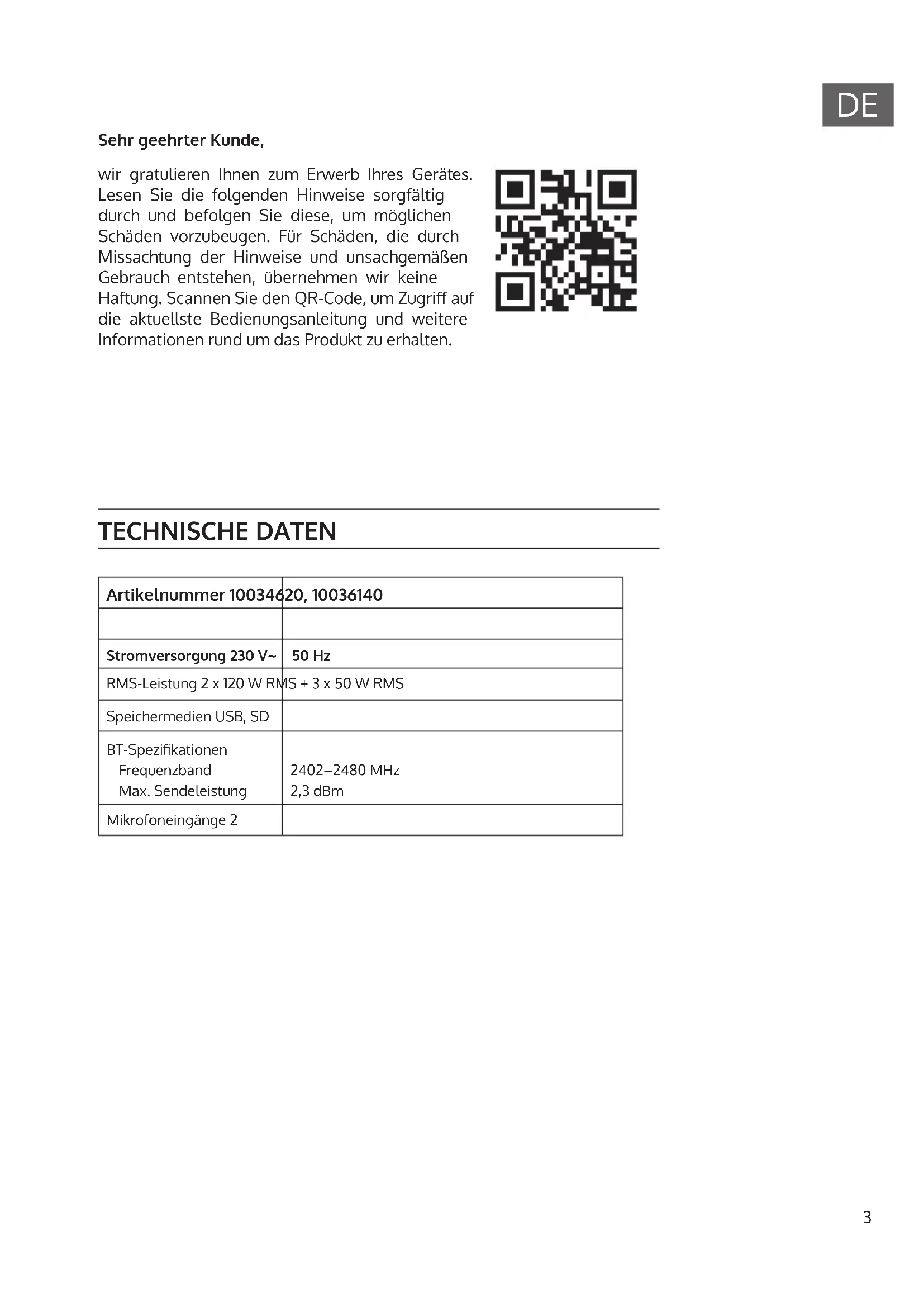

TECHNISCHE DATEN Artikelnummer 10034620, 10036140 Stromversorgung 230 V~ 50 Hz RMS-Leistung 2 x 120 W RMS + 3 x 50 W RMS Speichermedien USB, SD BT-Spezikationen Frequenzband Max. Sendeleistung 2402–2480MHz 2,3dBm Mikrofoneingänge 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.4

SICHERHEITSHINWEISE Erklärung der Symbole auf dem Gerät CAUTION

WARNUNG: UM DIE GEFAHR EINES STROMSCHLAGS UND EINER PERSONENVERLETZUNG ZU VERRINGERN, DAS GEHÄUSE NICHT ÖFFNEN. KEINE FÜR DEN BENUTZER ZU WARTENDEN TEILE IM GERÄT. WENDEN SIE SICH IM FALLE EINER REPARATUR NUR AN QUALIFIZIERTES PERSONAL. Das Blitzsymbol mit dem Dreieck macht Sie auf gefährliche elektrische Spannung in diesem Gerät aufmerksam, die hoch genug ist, um eine Stromschlaggefahr darzustellen. Das Gehäuse nicht önen! Das Ausrufezeichen mit dem Dreieck macht Sie darauf aufmerksam, dass in der Dokumentation für das Gerät wichtige Bedienungs- und Wartungshinweise enthalten sind. Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen. Pege

• Halten Sie den Verstärker trocken. Falls er nass wird, wischen Sie ihn sofort trocken.

• Verwenden Sie den Verstärker ausschließlich in Umgebungen mit einer guten Luftzirkulation.

• Schützen Sie den Verstärker vor Staub und Schmutz.

• Gelegentlich mit einem feuchten Tuch wischen, und das Gerät sieht aus wie neu.

• Verwenden Sie keine scharfen chemischen Reinigungsmittel oder Lösungsmittel.5

1 POWER: Den Verstärker ein- oder ausschalten. 2 SD CARD: Stecken Sie Ihre SD-Karte hier ein 3 USB: USB-Anschluss zur Wiedergabe von USB-Speichermedien 4 INPUT: Durch mehrfaches Quellen dieser Taste kann zwischen allen Eingabemodi hin und her gewechselt werden. 5 MENU: Drücken Sie zunächst diese Taste und stellen Sie anschließend mit dem Lautstärkeregler den Bass, die Höhen, Balance und die Hauptlautstärke ein. 6 CH. MODE: Drücken Sie diese Taste, um zwischen den gespeicherten Audioausgabemodi hin und her zu wechseln. 7 PLAY: Drücken Sie zur Wiedergabe einmal diese Taste; drücken Sie die Taste zum Pausieren erneut. 8 PRVE: Drücken Sie diese Taste, um zum vorherigen Titel zu gelangen. 9 NEXT: Drücken Sie diese Taste, um zum nächsten Titel zu gelangen. 10 VOLUME MULTI-CONTROL: Einstellung der Hauptlautstärke 11 OK VOLUME: Drücken Sie diese Taste und drehen Sie zur Lautstärkereglung des Mikrofons anschließend am Lautstärkeregler. 12 OK TREBLE: Drücken Sie diese Taste und drehen Sie anschließend zur Einstellung der Mikrofontonhöhe am Lautstärkeregler. 13 MIC ECHO: Drücken Sie diese Taste und drehen Sie anschließend am L a u t s t ä r k e r e g l e r, u m d a s E c h o d e s M i k r o f o n s a n z u p a s s e n . 14 OK BASS: Drücken Sie diese Taste und drehen Sie am Lautstärkeregler, um den Bass des Mikrofons anzupassen. 15 MIC1: Mikrofonanschluss 1 16 MP3: MP3-Anschluss 17 MIC2: Mikrofonanschluss 2 Vorderseite

Rückseite 1 DVD-Player-Anschluss Anschluss eines DVD-Playes oder eines anderen Geräts über Cinch 2 AC3-Eingang Verbinden Sie diesen Anschluss an die 5.1.-Kanal-Quelle. 3 Subwoofer-Anschluss Anschluss für einen Subwoofers 4 Lautsprecheranschlüsse Schließen Sie hier Ihre Surround-Lautsprecher an.

Drücken Sie diese Taste zum Starten der Wiedergabe; drücken Sie diese Taste zum Pausieren der Wiedergabe erneut. 2 Drücken Sie zum Stoppen der Wiedergabe diese Taste. 3 INPUT Drücken Sie zur Auswahl des gewünschten Eingabemodus mehrfach diese Taste. 4 Drücken Sie diese Taste, um zum vorherigen Sender/Titel zu gelangen. 5 Drücken Sie diese Taste, um zum nächsten Sender/Titel zu gelangen. 6 Wiederholen/ Zufallswiedergabe Drücken Sie diese Taste einmal, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste erneut, um alle Titel zu wiederholen. Wenn Sie die Taste ein drittes Mal drücken, werden alle Titel in zufälliger Reihenfolge wiedergegeben.8

7 DISPLAY Anzeige 8 M.TR-/M.TR+ Wenn Sie diese Taste drücken, wird die Tonhöhe gesenkt/erhöht. 9 VOL+/VOL- Erhöhen/Senken der Hauptlautstärke. 10 M.BA-/M.BA+ - Senken/Erhöhen der Balance des Tonausgangs. 11 MUTE Stummschalten 12 OK BA-/OK BA+ Senken/ Erhöhen des Mikrofonbasses. 13 EQ MODE Durch mehrfaches Drücken dieser Taste kann der gewünschte Equalizermodus eingestellt werden. 14 LOUDNESS Drücken Sie diese Taste, um die erhöhte Lautstärke zu aktivieren. Drücken Sie diese Taste zum Deaktivieren erneut. 15 CH MODE Drücken Sie mehrfach diese Taste, um einen der gespeicherten Audioausgabemodi zu wählen. 16 SL & SR Lautstärkeregler Drücken Sie zum Senken der Lautstärke der linken/rechten Lautstärkekanäle die Tasten SL VOL-/SR VOL-. Drücken Sie zum Erhöhen der Lautstärke der linken/rechten Lautstärkekanäle die Tasten SL VOL+/SR VOL+. 17 C.VOL-/C.VOL+ Senken/Erhöhen der Lautstärke der umgebenden Lautstärkekanäle. 18 SW.VOL-/SW.VOL+ Senken/Erhöhen der Lautstärke des Subwoofers. 19 OK TR-/OK TR+ Senken/Erhöhen der Mikrofontonhöhe 20 OK BA-/OK BA+ Drücken Sie diese Tasten zum Senken/Erhöhen des Mikrofonbasses. 21 OK VOL-/OK VOL+ Senken/Erhöhen der Mikrofonlautstärke 22 ECHO-/ECHO+ Senken/erhöhen des Mikrofonechos 23 Verzögerungstasten Drücken Sie eine dieser Tasten zur Verzögerung der entsprechenden Einstellung.9

BT-VERBINDUNG Aktivieren Sie die BT-Funktion auf Ihrem mobilen Endgerät und stellen Sie den BT-Modus am Gerät ein. Suchen Sie auf Ihrem mobilen Endgerät nach verfügbaren BT-Geräten in der Nähe. Önen Sie die Geräteliste und wählen Sie „AMP-5100 BT“ aus, um die Geräte miteinander zu koppeln. Die Eingabe eines Passworts ist nicht erforderlich. Hinweis: Ihr Gerät wird nur dann in der Geräteliste angezeigt, wenn Sie den BT-Modus eingestellt haben. FEHLERBEHEBUNG Fehler Grund Lösung Kein Ton Die Audioquelle oder die Lautsprecher sind nicht richtig angeschlossen. Überprüfen Sie die Verkabelung. Die Gesamtlautstärke ist auf Min. eingestellt. Regeln Sie die Lautstärke auf eine höhere Einstellung. Die Lautsprecherkabel haben die falsche Impedanz. Überprüfen Sie, dass die Lautsprecherkabel die richtige Impedanz haben. Der Verstärker hat sich abgeschaltet. Schalten Sie den Verstärker aus und lassen ihn abkühlen. Gewährleisten Sie eine gute Luftzirkulation und schalten das Gerät dann wieder ein. Rückkopplung Das Mikrofon und die Lautsprecher sind zu dicht beieinander. Positionieren Sie das Mikrofon und die Lautsprecher neu.10

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen

Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren

Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.11

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5 ,6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take- e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.12

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp AMP-5100 BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/1003462013
