BEDIENUNGSANLEITUNG Moving 80.1 LED Auna

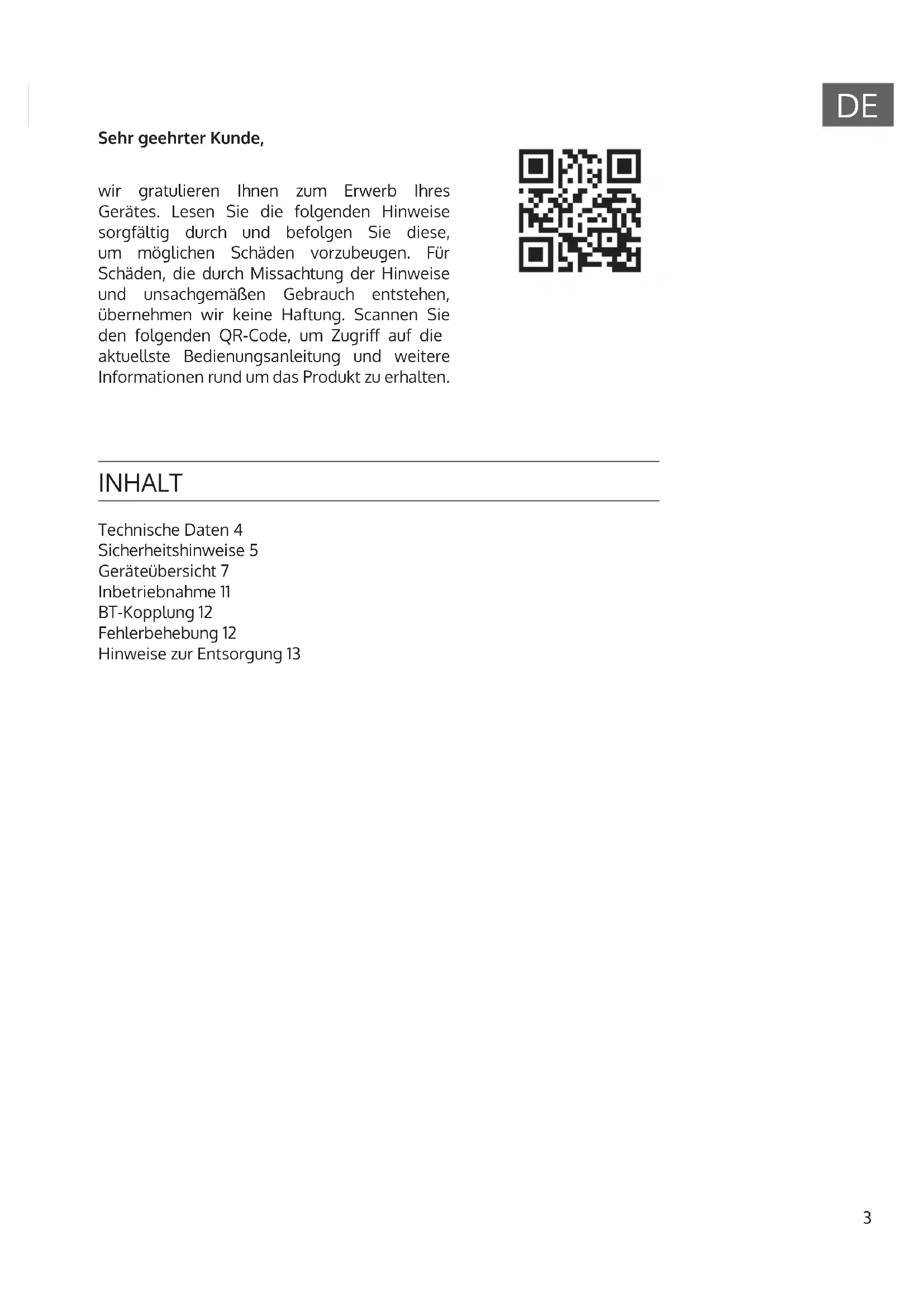

Technische Daten 4 Sicherheitshinweise 5 Geräteübersicht 7 Inbetriebnahme 11 BT-Kopplung 12 Fehlerbehebung 12 Hinweise zur Entsorgung 13 INHALT Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.4

TECHNISCHE DATEN Artikelnummer 10033255 Stromversorgung Netzgerät Eingebauter Akku 110-240 V~ 50/60 Hz 12 V 5 A RMS-Leistung 35 W Max. Ausgangsleistung 100 W Anschlüsse AUX-IN-Eingang Mikrofoneingang USB 3,5 mm 6,3 mm 5 V; 1 A UHF-Mikrofon Frequenz 863,1 MHz

Reichweite bis zu 10 Meter Kompatible BT-Prol A2DP5

• Lesen Sie vor der Benutzung des Geräts die Bedienungsanleitung.

• Befolgen Sie die Hinweise. Unternehmen Sie alle Sicherheitsvorkehrungen, um einen Brand oder Stromschlag zu vermeiden. Reparaturen dürfen nur von einem qualizierten Elektriker vorgenommen werden.

• Wenn Sie das Gerät zum ersten Mal einschalten, kann ein Geruch ausströmen. Das ist normal und geht nach einer Zeit vorüber.

• Dieses Gerät enthält stromführende Teile. Önen Sie nicht das Gehäuse.

• Stellen Sie keine Metallgegenstände oder Flüssigkeiten auf das Gerät. Dies kann zu einem Stromschlag oder eine Fehlfunktion führen.

• Stellen Sie in der Nähe des Geräts keine Wärmequellen auf wie Radiatoren usw. Stellen Sie das Gerät nicht auf eine vibrierende Fläche.

• Die Lüftungsönungen nicht abdecken.

• Das Gerät ist nicht für den lang anhaltenden Einsatz geeignet.

• Gehen Sie mit dem Netzkabel vorsichtig um und beschädigen es nicht. Ein fehlerhaftes oder beschädigtes Netzkabel kann zu einem

• Stromschlag oder einer Fehlfunktion führen.

• Halten Sie beim Ziehen des Netzsteckers immer den Stecker fest undziehen Sie nicht am Netzkabel.

• Den Netzstecker nicht mit nassen Händen einstecken oder ziehen.

• Wenn der Netzstecker oder das Netzkabel beschädigt sind, müssen sie von einem qualizierten Elektriker ausgetauscht werden.

• Wenn das Gerät derartig beschädigt ist, dass innere Teile sichtbar sind, schließen Sie das Gerät nicht an die Stromversorgung an und schalten

• Sie es nicht ein. Wenden Sie sich an den Kundendienst. Schließen Sie das Gerät nicht einen Rheostat (Regelwiderstand) oder Dimmer an.

• Das Gerät nicht Regen oder Feuchtigkeit aussetzen. Vermeiden Sie so eine Brand- oder Stromschlaggefahr..

• Schließen Sie das Gerät an einen geerdeten Anschluss an.

• Ziehen Sie den Netzstecker während eines Gewitters oder wenn das

• Gerät für längeren Zeitraum nicht gebraucht wird.

• Wenn das Gerät für längere Zeit nicht gebraucht wird, kann es zu

• Kondensation kommen. Lassen Sie das Gerät sich auf Raumtemperatur erwärmen, bevor Sie es einschalten. Verwenden Sie das Gerät nie im feuchten Räumen oder im Freien.

• Zur Vermeidung von Unfällen in Firmen müssen Sie die anwendbaren Richtlinien und Hinweise befolgen.

• Schalten Sie das Gerät nicht wiederholt ein und aus. Dies verkürzt die Lebenszeit des Geräts.

• Halten Sie das Gerät außerhalb der Reichweite von Kindern. Lassen Sie das Gerät nicht unbeaufsichtigt.

• erwenden Sie zur Reinigung der Schalter keine Reinigungssprays.

• Die Rückstände dieser Sprays können zu Ablagerungen von Staub und Fett führen. Holen Sie sich im Fall einer Fehlfunktion Rat bei6

• Wenden Sie an den Bedienelementen keine Gewalt an.

• Dieses Gerät verfügt über Lautsprecher, die ein magnetisches Feld aufbauen. Stellen Sie das Gerät mindestens 60 cm von Computern oder Fernsehgeräten auf.

• Das Gerät verfügt über einen eingebauten wiederaufl adbaren Bleiakku.

• Laden Sie den Akku alle 3 Monate auf, wenn Sie das Gerät über längere

• Zeit nicht nutzen. Sonst kann der Akku beschädigt werden.

• Wenn der Akku beschädigt ist, ersetzen Sie ihn durch einen gleichwertigen. Entsorgen Sie einen beschädigten Akku umweltgerecht.

• Wenn das Gerät heruntergefallen ist, lassen Sie es von einer fachlich qualifzierten Person überprüfen, bevor Sie es wieder verwenden.

• Verwenden Sie keine chemischen Reiniger, da sie die Oberfl äche beschädigen können. Verwenden Sie zur Reinigung ausschließlich ein Reinigungstuch.

• Halten Sie das Gerät von elektrischen Komponenten fern, die Interferenzen verursachen können.

• Achten Sie darauf, dass das Netzkabel nicht beschädigt werden kann, wenn Personen darauf treten. Überprüfen Sie das Netzkabel vor jeder Benutzung auf Schäden hin.

• Die korrekte Stromversorgung ist 220 V~ / 50 Hz. Sehen Sie nach, ob die Stromversorgung in Ihrem Haushalt korrekt ist und zum Gerät passt.

• Bewahren Sie die Originalverpackung auf. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise verwendet werden, wie es in dieser Gebrauchsanleitung beschrieben ist.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten mit den UHF-Frequenzen (863,1 MHz und 864,5 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung in Innenräumen konzipiert.7

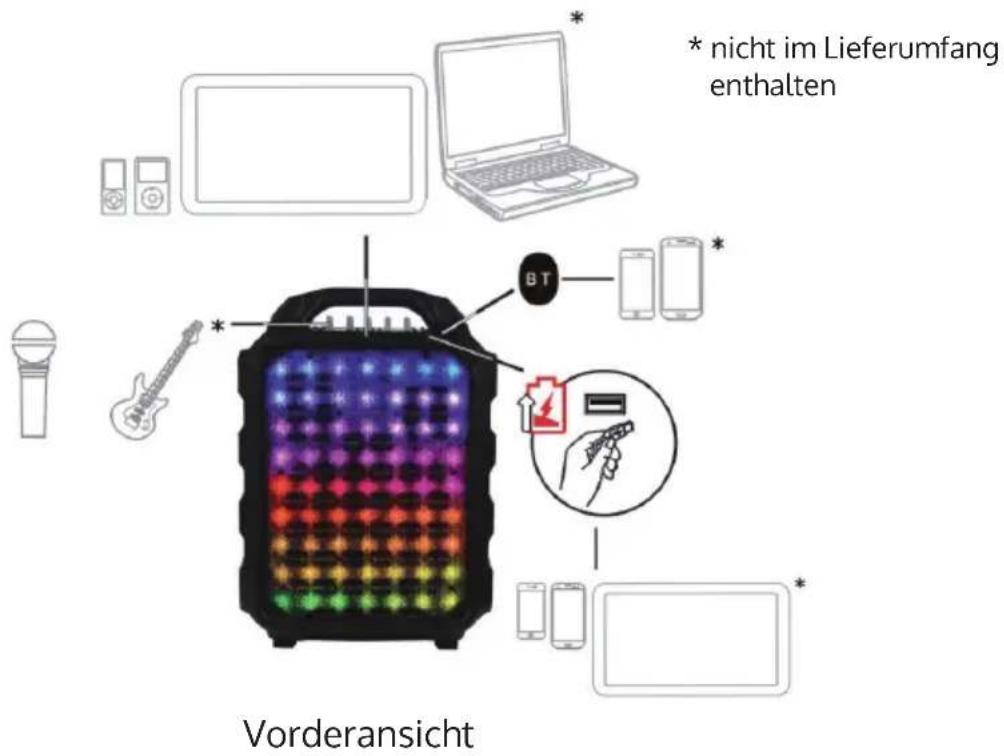

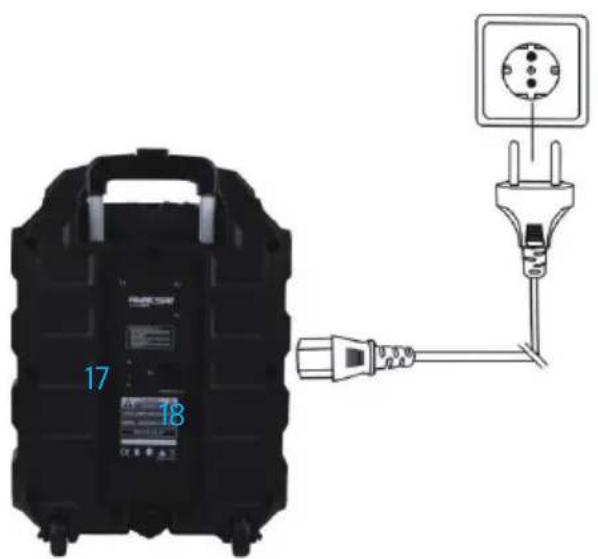

Anschlüsse Vorderansicht Rückansicht

• nicht im Lieferumfang enthalten

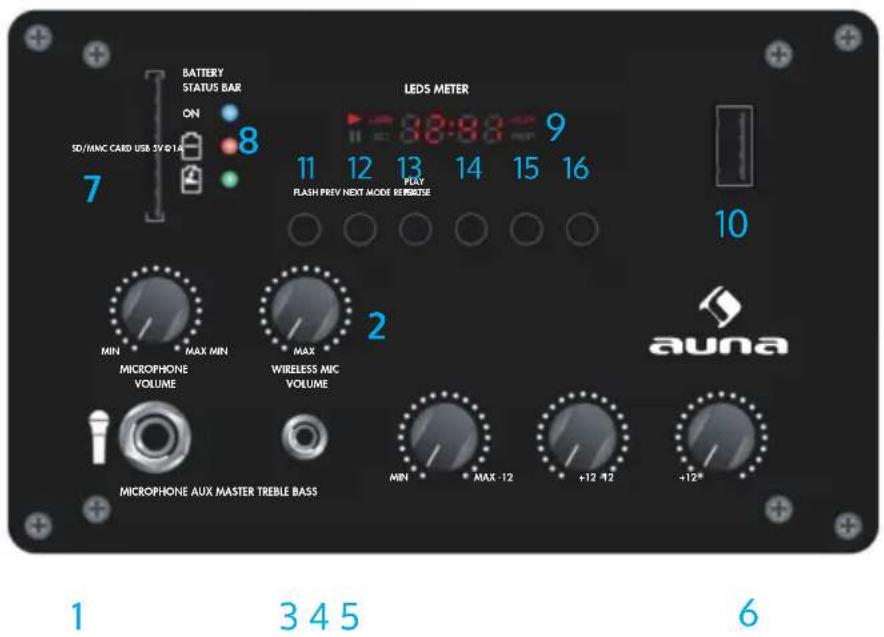

PLAY PAUSEMICROPHONE VOLUMEWIRELESS MICVOLUMEMICROPHONE AUX MASTER TREBLE BASS Bedienfeld Bedienelemene 1 Mikrofon-Eingang mit Lautstärkeregler: Dieser Mono-Eingang ist für einen 1/ 4" (6,35 mm) Eingang wie ein Mikrofon, eine Gitarre oder ein anderes Musikinstrument geeignet. (Wie bei der Verwendung von drahtlosen Mikrofonen, schalten Sie einfach den Netzschalter des drahtlosen Mikrofons ein, dann können Sie nur die Mikrofonlautstärke einstellen. 2 Lautstärkeregler für drahtloses Mikrofon: Einfach den Mikrofonschalter betätigen. Anschließend die Mikrofonlautstärke einstellen. Die Frequenz des drahtlosen Mikrofons beträgt 795,85 MHz. 3 AUX-Eingang: Dieser Stereo 1/8" (3,5 mm) Eingang kann zum Anschluss eines CD-Players, MP3-Players oder einer anderen Audioquelle verwendet werden. 4 HAUPTREGLER: Hiermit wird die Hauptmischlautstärke des Geräts eingestellt, die den Mikrofoneingang, den Aux- Eingang, MP3 und den Ton eines gekoppelten Bluetooth- Geräts umfasst. 5 HÖHENREGLER: Mit diesem Regler können Sie die Höhenfrequenzen einstellen, um einen brillanten und lebendigen Klang für Ihr Instrument zu erzielen.

6 BASSREGLER: Hiermit werden die Bassfrequenzen eingestellt. Verwenden Sie diesen Regler, um die beste Basswiedergabe für Ihr Instrument zu erzielen. 7 SD KARTENLESER: Verwenden Sie diese Buchse, um Ihre Speicherkarte per SD-Karte an das Gerät anzuschließen. (Hinweis: Der SD-Kartenspeicher muss kleiner als 64 GB sein.) 8 AKKUSTAND: Während das Gerät eingeschaltet ist, leuchtet das blaue Licht. Die roten Lämpchen zeigen den Ladezustand der Batterie an, die aufgeladen werden muss. Wenn das grüne Licht leuchtet, ist das Gerät angeschlossen und die Batterie wird aufgeladen. 9 LED-Anzeige 10 USB-SCHNITTSTELLE:

• Verwenden Sie diese Buchse, um Ihren USB-Stick oder Ihre externe Festplatte über die USB-Schnittstelle an das Gerät anzuschließen. (Hinweis: Der mobile Festplattenspeicher muss kleiner als 64 GB sein.)

• Schließen Sie hier das Ladekabel Ihres Geräts an, um es aufzuladen. Das USB-Laden funktioniert nur, wenn das Gerät eingeschaltet ist.

• Hinweis: Benutzer mit iPad (3. Generation und Nachfolgemodell) werden möglicherweise langsamer geladen. Wir empfehlen das Laden mit gesperrtem Bildschirm bei Verwendung des iPad (3. Generation und Nachfolgemodell). 11 FLASH: Drücken Sie diese Taste, um durch verschiedene Bildschirmeekte zu schalten.

• Bewegende Lichter (nicht auf Musik reagierend)

• Quadratische Quer Lichter (nicht auf Musik reagierend)

• Querlichter Wischeekt (nicht auf Musik reagierend)

• Diagonale Lichter Wischeekt (nicht auf Musik reagierend)

• Wellen (nicht auf Musik reagierend)

• Schimmernde Lichter (nicht auf Musik reagierend)

• Pulsierende Balken (reaktiv auf Musik)

• Aus (keine Lichter) 12 TITEL ZURÜCK: Drücken Sie diese Taste, um zum vorherigen Titel im MP3- und Bluetooth-Modus zu wechseln, halten Sie die Taste einige Sekunden lang gedrückt, um innerhalb des aktuellen Titels zurückzuspulen (nicht im Bluetooth-Modus verfügbar).10

13 WIEDERGABE/PAUSE-TASTE : Einmal drücken, um die Wiedergabe zu starten, erneut drücken, um die Wiedergabe zu unterbrechen. ( USB-Priorität) 14 TITEL VOR : Drücken Sie diese Taste, um zum nächsten Titel im MP3- und Bluetooth-Modus zu wechseln. Halten Sie die Taste einige Sekunden lang gedrückt, um innerhalb des aktuellen Titels vorwärts zu spulen (nicht im Bluetooth-Modus verfügbar). 15 MODUS-TASTE: Einmal drücken, um die aktuelle Audioquelle des Gerätes zu ändern. (USB-Schnittstelle - SD-Kartenleser - BLUETOOTH) Das Gerät liest vorrangig die USB-Schnittstelle, SD-Kartenleser. 16 WIEDERHOLUNGSTASTE: Es gibt 2 voreingestellte Wiederholungsmodi. Drücken Sie die Taste einmal, um eine einzelne Single zu wiederholen, dann leuchtet "REP" unten rechts auf dem Bildschirm auf. Drücken Sie die Taste erneut und das Gerät wird Alle Titel wiederholen. Wenn Sie die Taste noch einmal drücken, wird der Wiederholungsmodus ausgeschaltet und "REP." verschwindet auf vom Display. 17 EIN/AUS-SCHALTER Hinweis: Während das Gerät an eine Stromquelle angeschlossen ist, muss es nicht eingeschaltet werden, damit die Batterie aufgeladen werden kann. Wenn die Batterie nicht mehr funktioniert, wenden Sie sich bitte an den Lieferanten. Önen Sie die Batterieabdeckung zum Laden der Batterie. Batteriespezikationen für 12VDC 5.0AH. 18 NETZKABELEINGANG (IEC): Schließen Sie hier das mitgelieferte Netzkabel an, um das Gerät aufzuladen. Somit wird das Gerät vom Netzteil mit Strom versorgt und gleichzeitig wird die Batterie geladen. Die Ladekontrollleuchte leuchtet, wenn der Akku geladen wird. 19 SICHERUNG FÜR DIE AC-Stromversorgung: Verwenden Sie diese Sicherung, um das Gerät und die EXT-Stromversorgung zu schützen.11

INBETRIEBNAHME Erste Inbetriebnahme / Laden des Akkus Für den netzunabhängigen Betrieb ist das Soundsystem mit einem Akku ausgestattet. Der Akku wird automatisch geladen, sobald der Netzstecker in eine Steckdose gesteckt wird. Nach dem Laden wird wird automatisch auf Erhaltungsladen umgeschaltet. Lassen Sie das Gerät aber nicht dauerhaft mit einer Steckdose verbunden. Wenn die Anlage längere Zeit nicht gebraucht wird, sollte der Akku mindestens alle 30 Tage geladen werden. ACHTUNG: Laden Sie vor dem ersten Einsatz den Akku voll auf (min. 8 Stunden). Erst nach dreimaligem Laden des erschöpften Akkus erreicht der Akku die volle Leistung. Laden Sie den Akku vor und nach jeder Anwendung, um eine anhaltende Akkuleistung zu erreichen. Wenn das Gerät über die Fernbedienung ausgeschaltet wird, bendet es sich noch im Standby-Modus und verbraucht mehr Strom, als wennman das Gerät komplett ausschaltet. Laden Sie den internen Akku des Geräts vor der ersten mobilen Nutzung (ohne Netzstrom) unbedingt vollständig auf. Schließen Sie das Gerät dazu über das Netzgerät an eine gewöhnliche Haushaltssteckdose. Die Ladezeit beträgt etwa 5 - 8 Stunden. Der Lade- Zustand wird durch die Lade-LED („CHARGE“) an de Rückseite angezeigt. Die LED erlischt, sobald der Akku voll geladen ist. Mikrofonbenutzung Drehen Sie die Abdeckung des Batteriefachs unten am Mikrofon auf. Legen Sie die Batterie ein und beachten Sie dabei die Polarität. Stellen Sie alle Lautstärkeregler auf ein Minimum. Schalten Sie das System ein, so dass die Betriebs-LED leuchtet. Schalten Sie das Mikrofon ein und stellen Sie die Lautstärkeregler auf die gewünschte Position. Halten Sie das Mikrofon ca. 5-10 cm vom Mund entfernt. Achten Sie auf das Mikrofon Feedback (Pfeifton). Reduzieren Sie die Höhen-Signalstärke. Wenn das Problem immer noch auftritt, die Lautstärke reduzieren oder das Audiosystem verschieben. Halten Sie das Mikrofon nicht zu nahe an den Lautsprecher.12

1. Schalten Sie Ihr BT-Gerät ein.

2. Schalten Sie das Gerät ein. Wenn Sie sich zuvor mit einem anderen BT-

Gerät verbunden haben, wird das Gerät automatisch wieder verbunden.

3. Wechseln Sie zur Konguration Ihres BT-Gerätes, suchen Sie

"Moving-80.1" und verbinden Sie sich. (Hinweis: Wenn Ihr BT-Gerät nach einem Kopplungscode fragt, geben Sie "0000" ein.)

4. Um die Verbindung zu trennen, während das BT-Symbol leuchtet,

drücken Sie die Modustaste.

5. Um eine Verbindung zu einem anderen BT-Gerät herzustellen,

wiederholen Sie Schritt 3. FEHLERBEHEBUNG Fehler Fehlerbehebung Der Ton ist verzerrt. Versuchen Sie, die Lautstärke der Audioquelle, des Musikinstruments oder des Mikrofons zu senken. Versuchen Sie außerdem, die Gesamtlautstärke des Geräts mit dem Hauptlautstärkeregler zu reduzieren. Der Bass ist zu stark. Versuchen Sie, den Ton oder den EQ-Regler an Ihrer Audioquelle einzustellen, um den Basspegel zu senken. Dadurch können Sie die Musik lauter abspielen, bevor es zu einer Verzerrung kommt. Pfeifen bei Verwendung von Mikrofon Dies ist wahrscheinlich eine Rückkopplung. Halten Sie das Mikrofon vom Lautsprecher weg.13

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern. Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Die vollständige Konformitätserklärung des Herstellers nden Sie unter folgenden Link. Scannen Sie dazu diesen QR-Code oder geben Sie die URL ein. use.berlin/10033255 Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2011/65/EU (RoHS) 2014/53/EU (RED)14
