BEDIENUNGSANLEITUNG KTP 1820123 Güde

Originalbetriebsanleitung Klarwassertauchpumpe

DEUTsCH Bittie lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfaltig durch.

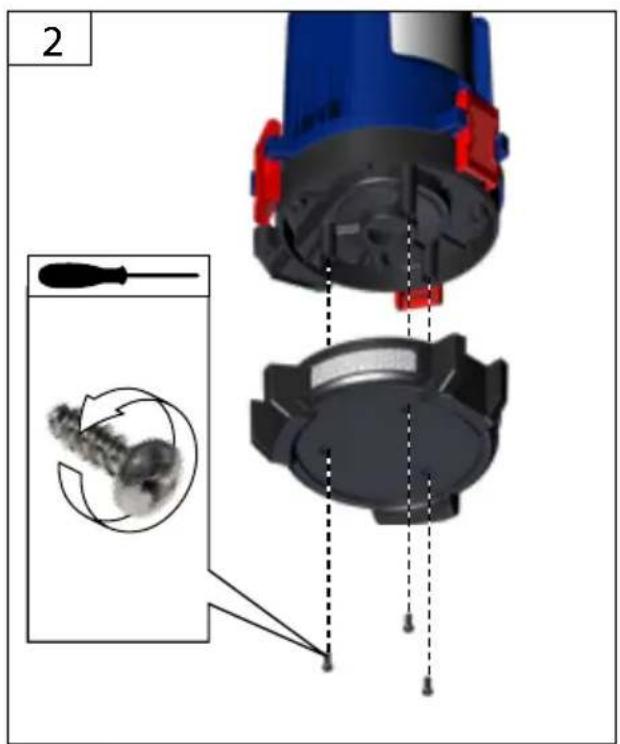

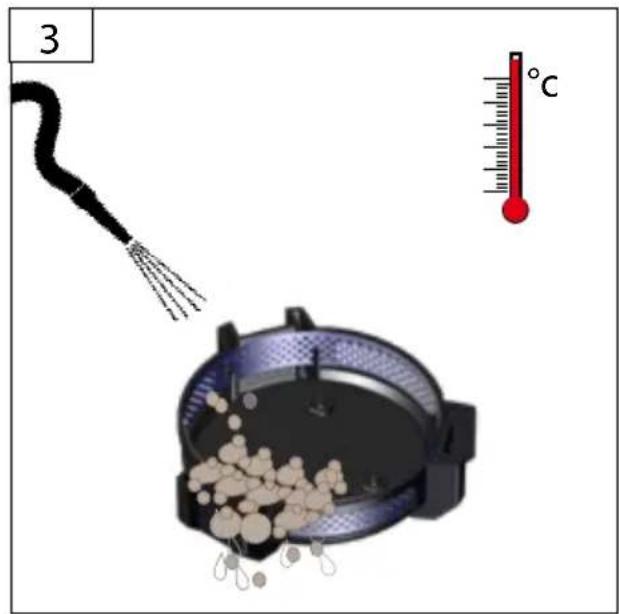

DE Reinigung/Wartung

EN Cleaning / Maintenance
FR Nettoyage/Entretien
IT Pulizia / Manutenzione
NL Schoonmaken/Onderhoud
CZ Čišění/ Udržba
SK Cistenie/ Udrzba
PL Wczyscic / Konserwacja
HU Tisztlatas / Karbantartas

4

9

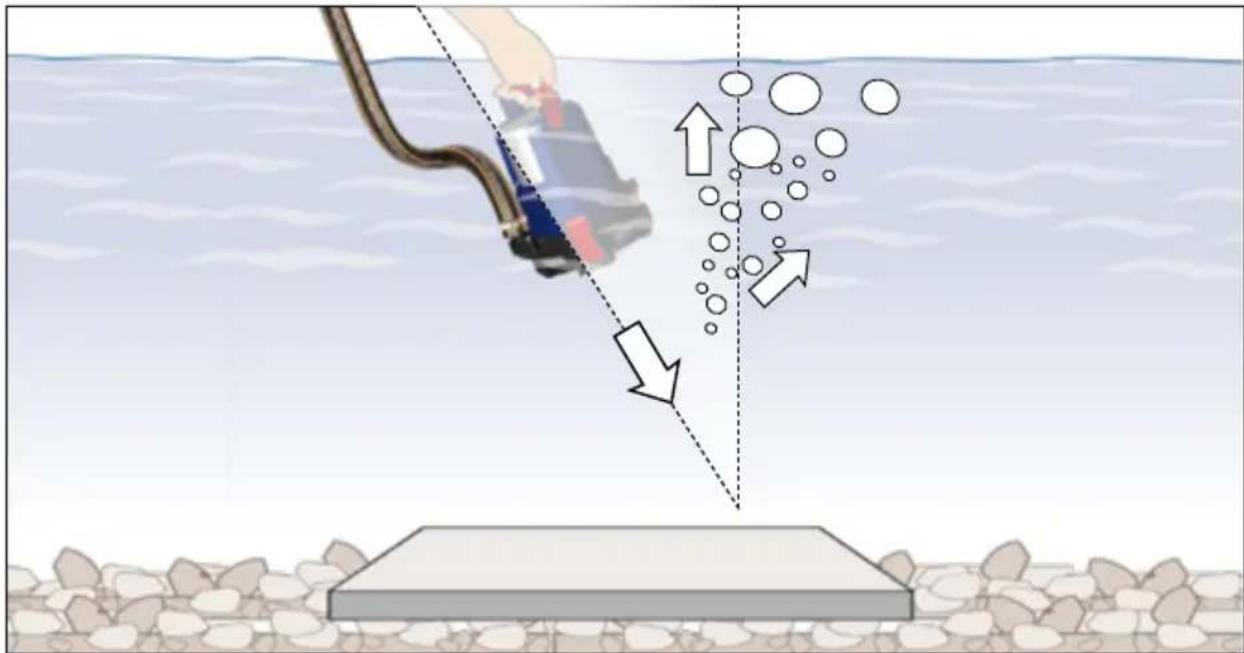

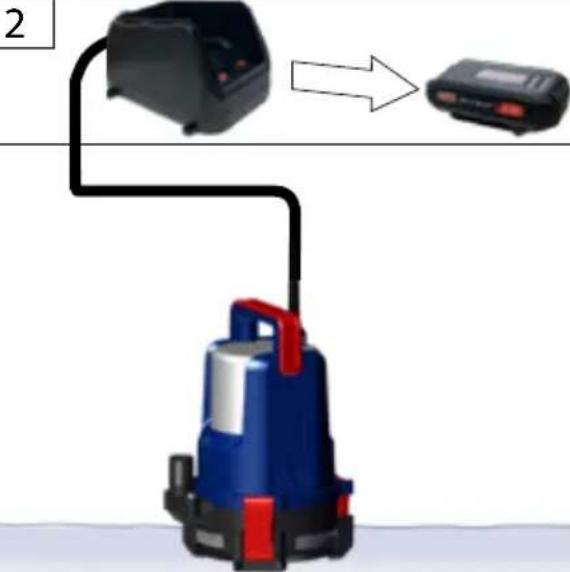

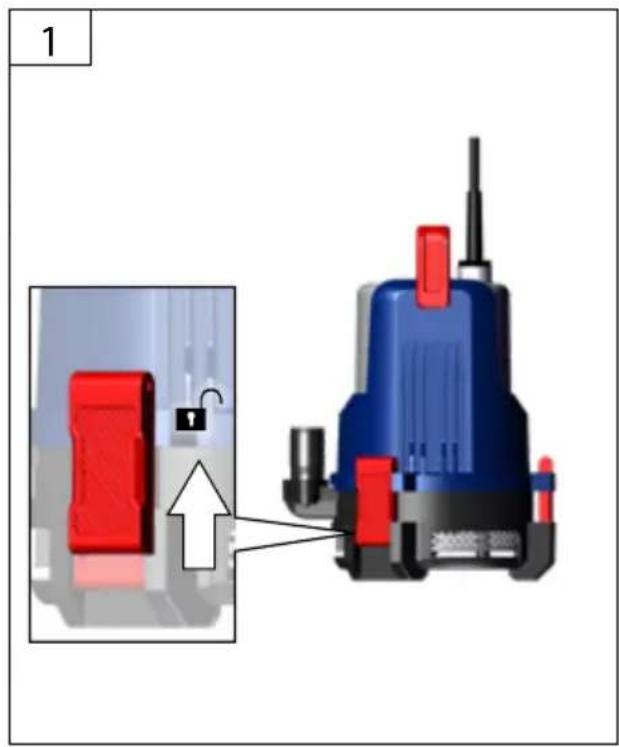

DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedeni do provozu
SK Uvedenie do prevadzky
PL Uruchomienie
HU Üzembe helyezés

2

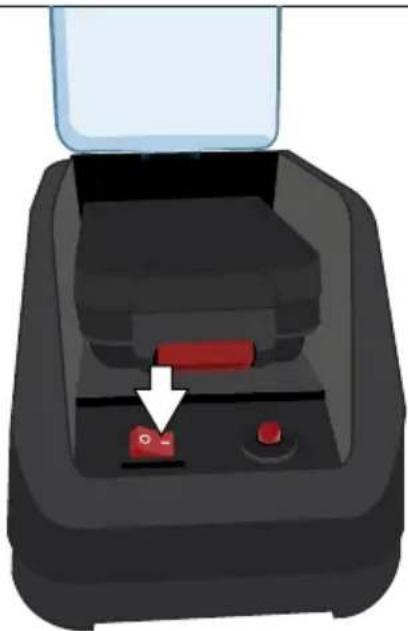

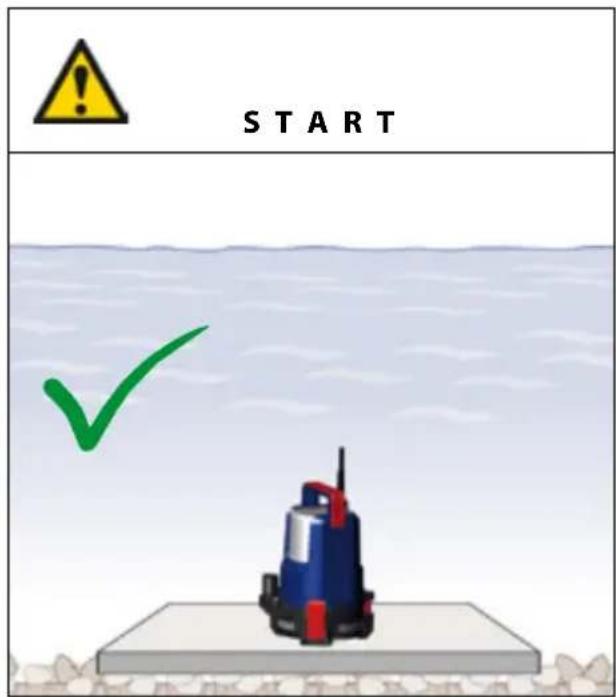

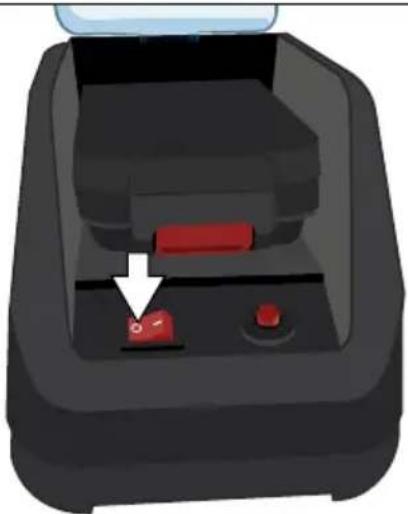

1 START

2

1 STOP

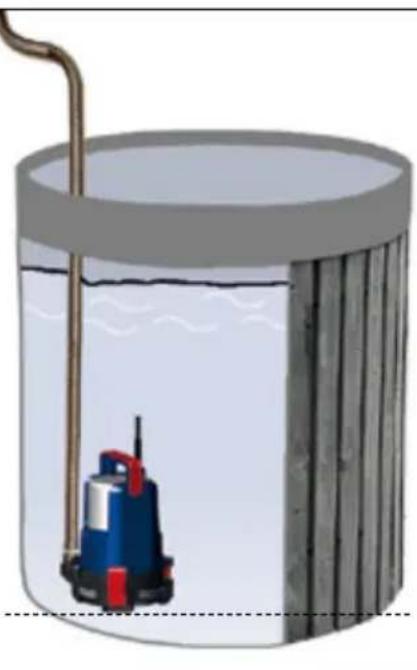

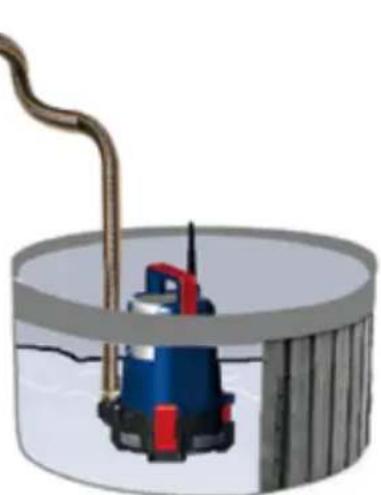

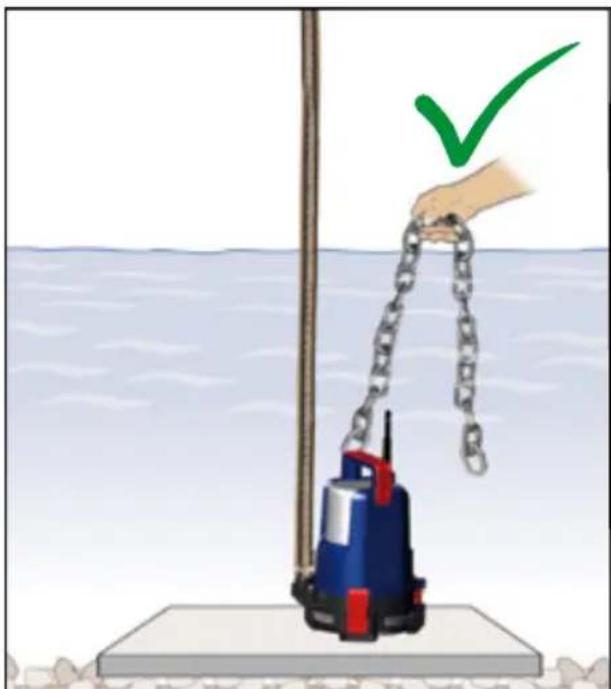

DE Inbetriebnahme

EN Starting-up the device
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedeni do provozu
SK Uvedenie do prevadzky
PL Uruchomienie
HU Üzembe helyezés

2

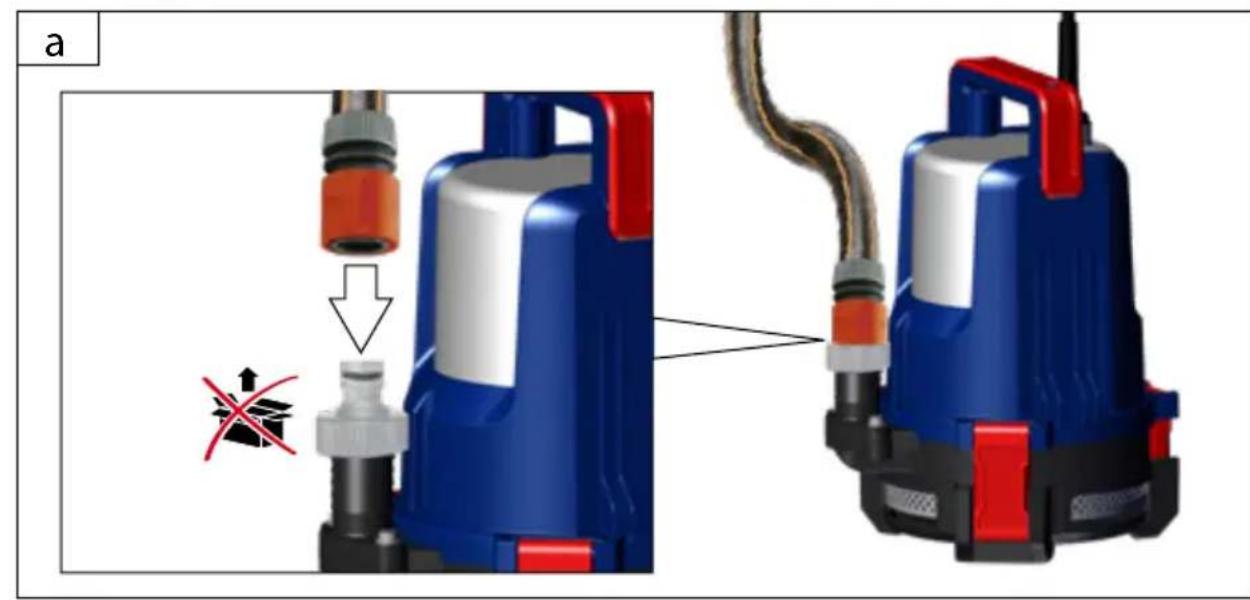

a

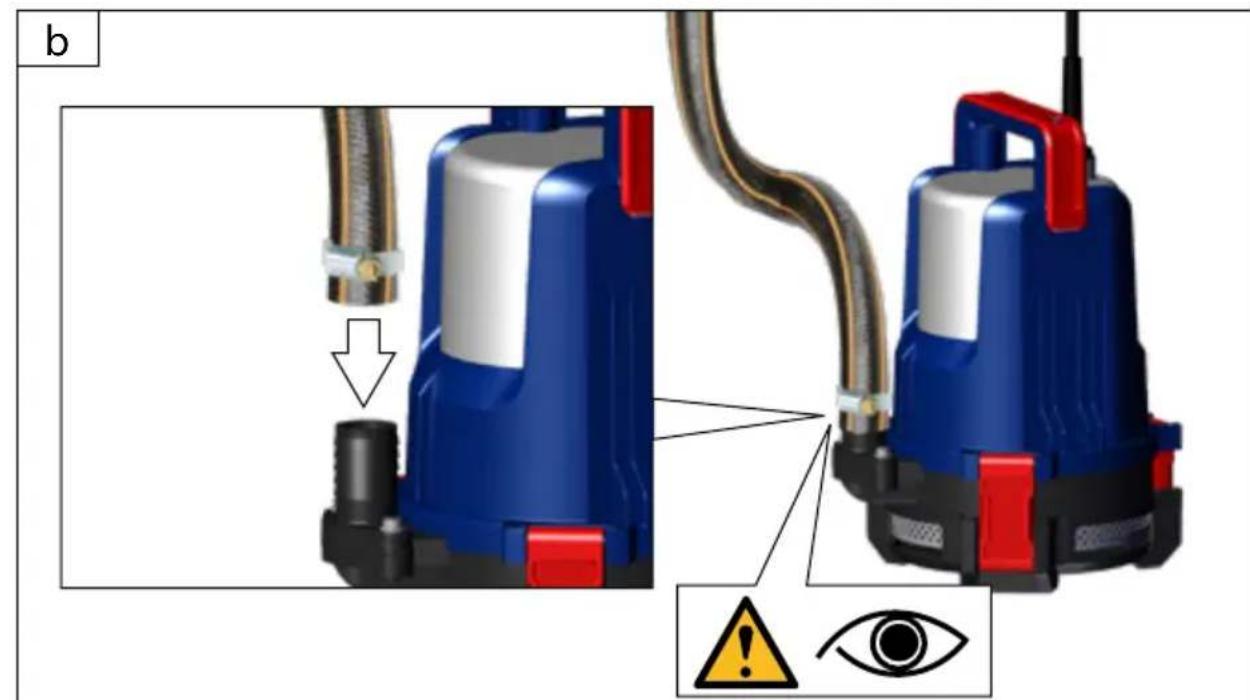

b

max.7m

C

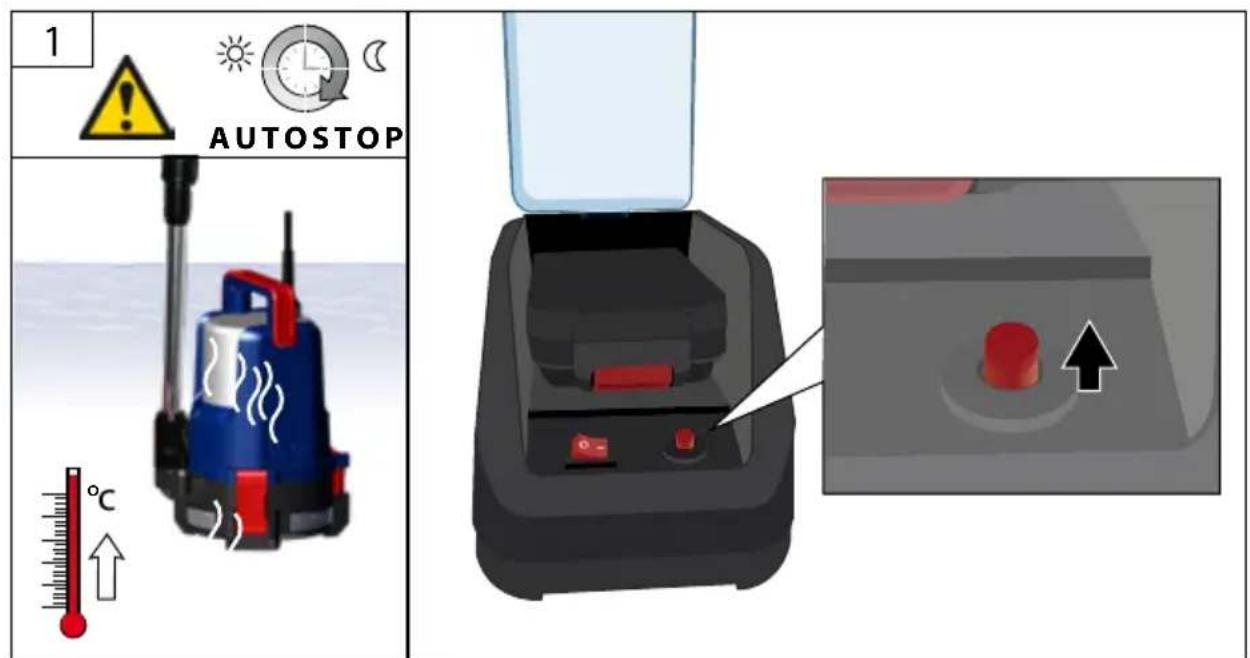

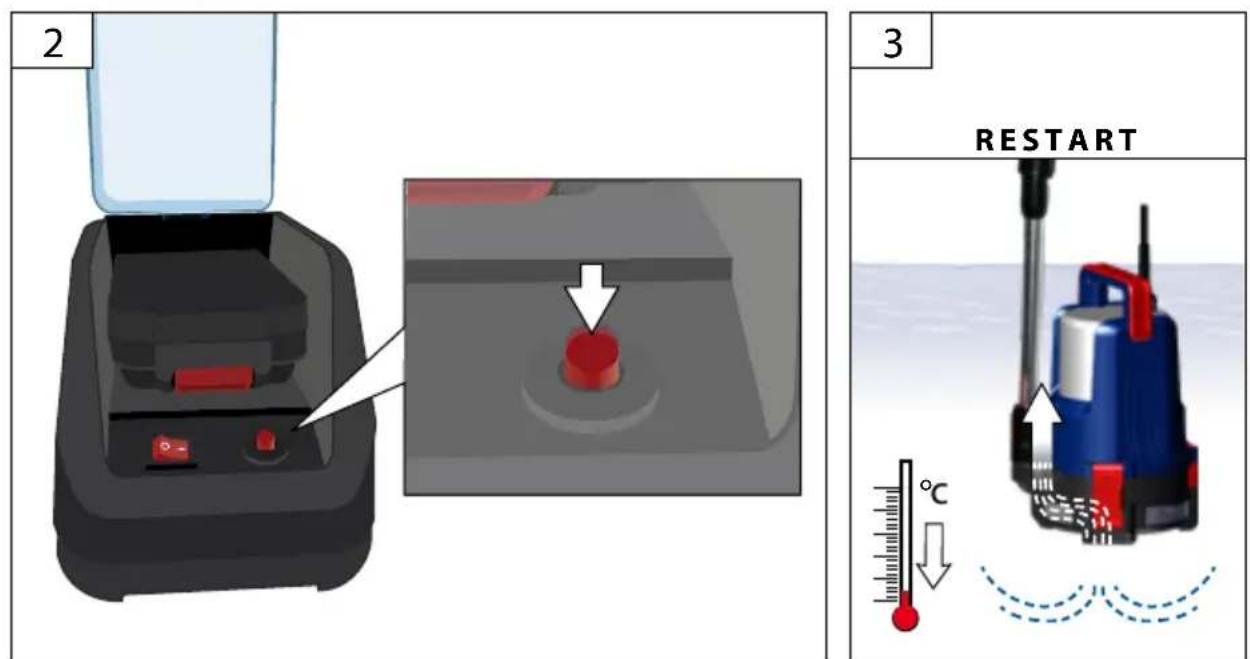

DE Überlastungsschutz
EN engine protection
FR protection contre les surcharges
IT Protezione contro i sovraccarichi
NL Overbelastingsbeveiliging
CZ Ochrana proti pretizeni
SK Ochrana proti pretazeniu
PL Zabepieczenie przyciezieniowe
HU Tulterheles elleni vedelem

Technische Daten

Klarwassertauchpumpe KTP	18-0
Articlel-Nr. 58569
Spannung 18 V
Schutzklasse III
Schutzart IP X8
Max. Fördermenge 2000 l/h
Max. Förderhöhe 7 m
Max. Partikelgroße	0,5 mm
Max. Wassertemperatur 35 °C

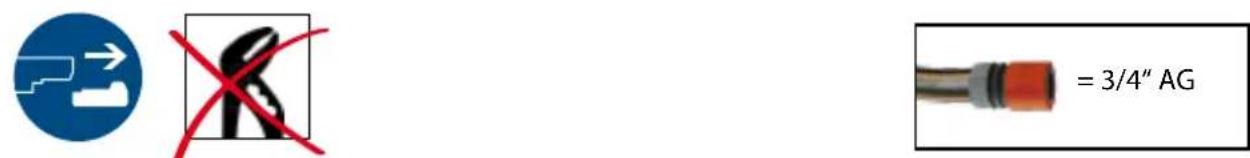

Anschluss Außenengewinde 3/4 "
Kabellänge 8 m
Empfohlene Akku Typen	58541
	58542
	58543
	58544
Empfohlene Ladegeräte	58547
	58548
Gewicht 3,9 kg
Abmessungen L x B x H 200 x 170 x 260

Benutzen Sie das Gerät erst nachdem

Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollenn, wenden Sie sich an den Kundendienst.

Bestimmungsgemäß Verwendung

Die Pumpe ist ausschließlich zum Entwässern sowie zum Um- und Auspumpen von Behältern im Haus, Garten, Hof und Landwirtschaft und nur für Wasser bestimmt. Unter Berücksichtigung der technischen Daten und Sicherheitshinweise.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Benutzen Sie die Pumpe nicht bei Außentemperatoren von unter 0^ oder von über 40^ .

Die Pumpe ist nicht für den Langzeitbetrieb (z.B. als Umwälzpumpe in Teiche oder für Bachläufe) geeignet. Die Lebensdauer wird bei dieser Betriebsart entsprechend verkurzt. Verwenden Sie in thisem Fall eine Zeitschaltuhr und sorgen Sie für ausreichende Ruhephasen zwischen den Betriebszyklen.
Die Pumpe ist nicht als dauerhafte, automatische Überlaufsicherung von Zisternen und Brunnen oder zur Grundwasserregulierung in Kellerräumen geeignet.
Die Pumpe ist nicht zum Fordern von Trinkwasser zu verwenden!
Die Pumpe ist nicht zum Fordern von Abwasser zu verwenden.
Die Pumpe darf nicht als Druckerhohungsanlage an das bestehende Wasserleitungsnetz angeschlossen werden.
Die Pumpe darf keinesfalls als Umwälzpumper in Schwimmbadern benutzt werden.

Symbole

WARNING/ACHTUNG!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

Vor allen Arbeitsen am Gerät den Wechselakku herausnahmen.

Schutzbrille tragen.

Im Fordermedium aufhalten verboten

Warning vor gefährlicher elektrischer Spannung

Elektrowerkzeug der Schutzklasse III.

V

Spannung

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

CE Konformitätszeichen

Akku

Akku vor Hitze und Feuer schützen.

Akku vor Wasser und Feuchtigkeit schützen

Akku vor Temperaturen über 40^ schützen

Elektrowerkzeug der Schutzklasse II.

Werfen Sie Akkus nicht in den Hausmüll

Geben Sie Akkus an einer Altbatterie-Sammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführrt werden.

Sicherheitshinweise

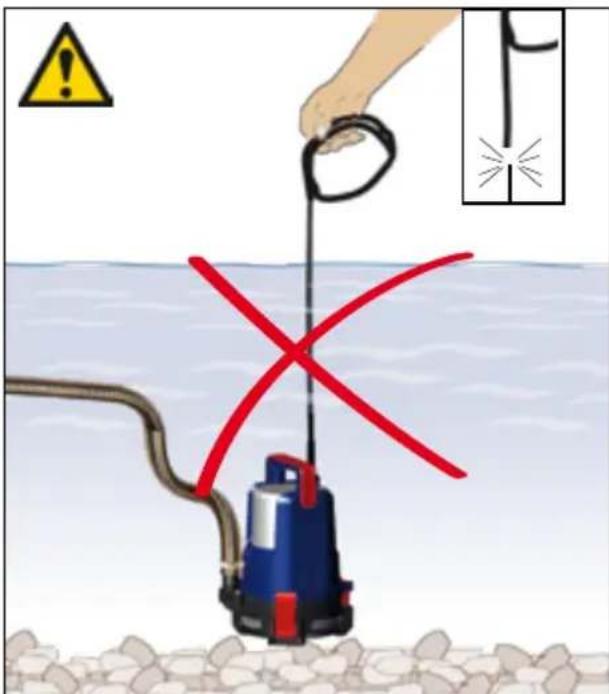

Die elektrisch angeschlossene Pumpe niemals am Kabel anfassen, eintauchen bzw. anheben oder transportieren!

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien. Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Vor dem Eintauchen Akku entfernen.

Nach Außerbetriebnahme, beim Beheben von Störungen und vor der Wartung den Akku entfern.

Wenn die Pumpe in Betrieb ist,)durfen sich weder Personen noch Tiere in der zu fordern den Flüssigkeit, aufhalten,eintauchen (z.B.Schwimmbader,Keller usw.). Die Temperatur der Heraus zu pumpenden Flüssigkeit darf +35^ nicht uberschreiben.

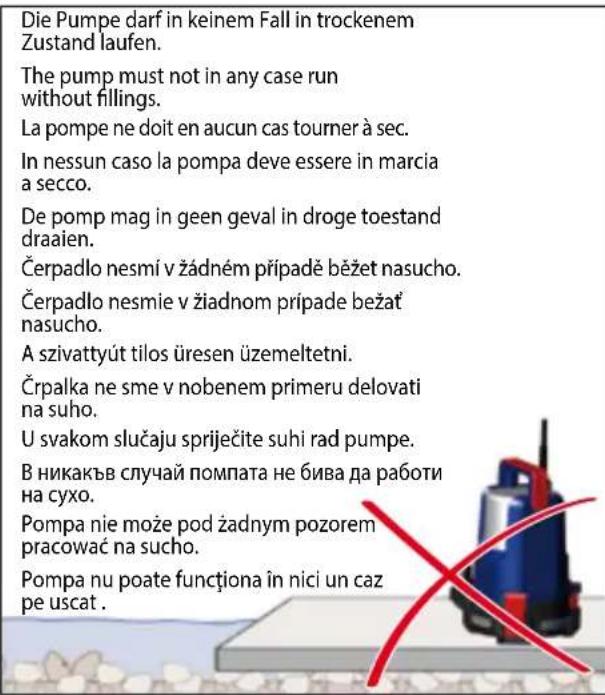

Die Pumpe darf in keinem Fall in trockenem Zustand laufen.

Betreiben Sie die Pumpe nie unbeaufsichtigt, um Folgeschäden durch eventuelle Fehlfunktionen zu vermeiden. Entfern Sie grundsätzlich den Akku der Pumpe, wenn diese nicht benutzt wird.

Falls die Pumpe in Teichen, Brunnen usw., sowie in den entsprechenden Wasseranlagen, eingesetzt wird, müssen die in dem entsprechenden Land gultigen Normen für den Einsatz von Pumpen, unbedingt beachtet werden.

Der Benutzer ist gegenüber Dritten, in Bezug auf den Gebrauch der Pumpe (Wasseranlage usw.), verantwortlich.

Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Um Gefährdungen zu vermeiden muss eine beschädigte Netzanschlussleitung durch den Hersteller ersetzt werden. Führn Sie unter keinen Umständen eigenschaftige Reparaturen durch.

Akku

Brandgefahr! Explosionsgefahr!

Verwenden Sie niemals beschädigte, defekte oder defomierte Akkus. Den Akku niemals öffnen, beschädigen und nicht fallen halten.

Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden.

Akku vor Hitze und Feuer schützen. Akku nur in einer Umgebungstemperatur zwischen 10^ bis +40^ verwenden. Niemals auf Heizkörpersn ablegen oder längerere Zeit starker Sonnenstrahlung aussetzen. Nach starker Belastung erst abkühlen halten.

Kurzschluss - Kontakte des Akkus nicht mit Metallteilen überbrücken.

Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt werden.

Verwenden Sie zum Aufladen des Akkus nur das Güde-Ladegerät. Bei Verwendung anderer Ladegeräte konnen Defekte auftreten oder ein Brand ausgelöst werden. Bei unsachgemäßem Gebrauch oder beim Gebrauch beschädigter Akkus konnen Dämpfe austreten. Führten Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.

Arbeitshinweise

Die Akkus werden nur teilweise vorgeladen gefiepert und müssen vor Gebrauch zum ersten Mal voll aufgeladen werden.

• Laden Sie den Akku nach, wenn das Gerät zu langsam lauft oder stehen bleibt.
• Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.
• Der Li-Ionen-Akku ist durch die „Battery-Management-Control" gegen Tiefentladung geschützt.
• Eine wesentlich kürzere Betriebszeit des geladenen Akkus zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Akkus umweltgerecht entsorgen

Li-Ion-Akkus sind entsorgungspflichtig. Lassen Sie defekte Akkus vom Fachhandel entsorgen. Akkus mussen aus dem Gerät entfernt werden bevor es verschrottet wird. Beschädigte Akkus konnen der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

Versenden Sie dazu nie einen defekten Akku per Post etc.itte wenden Sie sich an ihre ortliche Entsorgungsstelle.

Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung: Die Benutzung des Gerätes bedarf.
lediglich einer entsprechenden Unterweisung
durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben: 1. Ort des Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art der Verletzungen

Wartung

Vor allen Arbeitsen am Gerät den Wechselakku Herausnehmen.

Führer Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob am Ladegerät, insbesondere Netzkabel und Stecker, beschädigt ist.

Das Gerätarf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, kann sie nicht ersetzt werden; das Elektrowerkzeug ist zu verschritten.

Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführten halten.

Nur Originalzubehör und Originalersatzteile verwenden. Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfallen und Verletzungen führen.

Um eine lange Lebensdauer der Pumpendichtungen zu gewährleisten empfehlen wir die Pumpe in regelmäßigen Abständen mit sauberem Wasser zu spulen.

Achtung! Länger stehendes Wasser kann im Pumpengehäuse bauartbedingt korrodieren! (Braunfürbung)

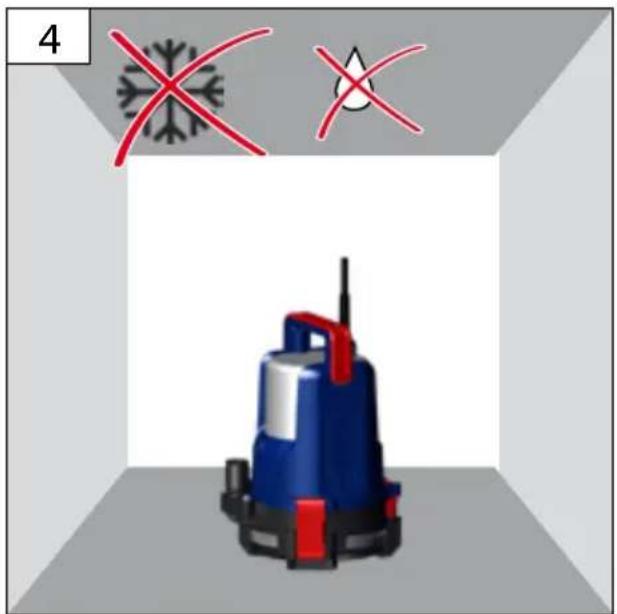

Bei der Wintereinlagerung ist zu beachten, dass sich kein Wasser im Gerät befindet, weil sonst die Frostwirkung das Gerät zerstären wurde. Die Pumpe muss vollig entleert und frostsicher gelagert werden. Ein Festkleben der mechanischen Dichtungen wird verminder in dem die Pumpe mit geeignetem Öl (z. B. Pflanzenöl) gespält wird.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufugen.

Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitung und normaler Verschleiß sind ebenfals von der Gewährleistung ausgeschlossen.

Für Schäden durch eine nicht fachgerechte Installation oder unsachgemäßem Betrieb der Pumpe übernimmt GüDE keine Haftung.

Die Anlage muss in regelmäßigen Abständen kontrolliert und auf deren einwandfrei den Zustand geprüft werden.

Wir machen Sie darauf aufmerksam, dass wir gemäß den gültigen Normen bezüglich eventueller von unseren Geräten verursachten Schäden für das nachstehend Angegebene keine Verantwortung übernehmen

Unangebrachte Reparaturen, die durch nicht bevollmächtigte Servicestellungen durchgefuhrt worden sind;

• Zweckentfremdung bzw. nicht Einhaltung der bestimmungsgemäßen Verwendung;
• Überlastung der Pumpe durch Dauerbetrieb;
• Frostschäden und andere durch Witterungseinflüsse verursachte Defekte;

Für die Zubehörteile gelten die selbst Vorschriften. Zur Vermeidung bzw. Vorbeugung eventueller Schäden (wie z.B. überschwemte Räume usw.) infolge eines nicht einwandfrei Pumpenbetriebs (durch Störungen bzw. Mängel) ist der Besitzer (Benutzer) verpflichtet, angemessene Sicherheitsmaßnahmen zu treffen (Einbau einer Alarmvorrichtung, Reservepumpe o.a.).

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendsung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist ihr Gerät optimal geschützt und damit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service halten wir Ihnen schnell und unbürokratisch weiter.itte halten Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamationsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Technical Data

Accu gegen water en vocht beschermen

Accu gegen temperaturen boven 40^ beschermen

Elektrisch gereedschap van de beschermingsklasse II.

De kabel gegenitte, olie en scherpe kanten beschermen.

Original -EG-Konformitätserklung

Hiermit erklaren wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlädiggen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechenden.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Einschlagige EG-Richtlinien

Appropriate EU Directives | Directives CE applicables| Prohlasei o shode EU | Vyhlaseie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Iltekes EU elorasok | Primjenjive smjernice EU | Uporabne smernice EU | Direktele UE aferente | CboTbeHn Hape6n Ha EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | ilgili AB yonetmelikleri

2014/35/EU 2014/30/E

1935/2004/EC 1907/206/EC

2011/65/EU&2015/863/EU

2016/425/EU (PPE)

2006/42/EC

Annex IV

Konformitätsbewertungsverfahren

Method of compliance assessment | Méthodes d'évaluation de la conformité | Modo di valutazione della conformità | Conformiteitsbeordelingsprocedure | Zpúsob posouzeni shody | Spósob posúdenia zhody | Az azonosság megitelesének a modja | Naín presoje istovetnosti | Naín ocjenjivanja sukladnosti | Hauin Ha ocbxkahe Na CXOCTBO | Modul de evaluare a conformitàti | Naín ocenjivanja usklaidenosti | Uygunluk degerlendirme usuli | Metoda oceny zgodnosci Annex VI

Wolpertshausen,26.08.2019

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Pouzité harmonizované normy | Pouzité harmonizované normy | Gebrukke harmoniserende normen | Applicatenorme armonizzate | Hasznalt harmonizált normák | Primijenjihi harmonizirani standardi | Uporabljeni usklajeni standardi| Norme armonizate folosite | ИзпоглвашихароницраниHopMi Primijenjihi harmonizirani standardi | Wykorzystanezharmonizowane normy | Kullanilan uyum normlari

EN 60335-1:2012/A13:2017

EN 60335-2-41:2003/A2:2010

EN 62233:2008; AfPS GS 2014:01

EN 55014-1:2017

EN 55014-2:2015

Garantierer Schalleistungspegel

Guaranteed sound power level | Niveau de puissance
acoustique garanti | Livello di potenza sonora garantito
| Gegerandeerd geluidsdrukniveau | Zarucená hladina
akustického vykonu | Garantovaná hladina akustického
vykonu | Garantált akusztikus teljesitményszint| Zajamčena
ravan akusticnezmogljivosti | Garantirana razina akusticke
snage | TapaANTIPAHO HNBO Na 3BykoBA MoUHOCT | Nivelul
garantat al puteri sunetului | Garantovani nivo akusticne
snage | Garanti edilen gürültu emisyonu seviyesi
Gwarantowany poziom mocy akustycznej

LwA

dB(A)

Gemessener Schalleistungspegel

Measured sound power level | Niveau de puissance
acoustique mesure | Livello di potenza sonora misurato |
Gemeten geluidsdrukniveau | Naměřena hladina akustického
vykonu | Namerana hladina akustického vykonu | Mert
akusztkus teljesitményszint | Zajamčena ravan akusticne
zmogljivosti | Izmjerena razina akusticke snage | Измерно
нимо на звукова мошноct | Nivel masurat al puterii
sunetului | Izmereni nivo akusticne snage | Olçülen gürültü
emisyonu seviyesi | Zmierzony poziom mocy akustycznej

LwA

dB(A)

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider| Jednatel | Konatel' | Ügyvezető igazgató | Direktro | Direktor | Ünpabütven | Administrator | Direktor | Sirket temsilcisi | Durektor Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany
