Produkttyp	Tretkart für Kinder
Marke	Playtive
Modell	IAN 293593
Kategorie	Fahrzeugspielzeug
Empfohlenes Alter	3 bis 6 Jahre
Maximale Belastung	45 kg
Hauptmaterial	Kunststoff und Metall
Anzahl Teile	27 (Fahrgestell, Achsen, Räder, Lenkrad, Verkleidung, Sattel, Schrauben, Aufkleber)
Mitgelieferte Werkzeuge	Inbusschlüssel (groß, mittel, klein), Doppelgabelschlüssel, Rollgabelschlüssel
Montage erforderlich	Ja, durch einen Erwachsenen (2 Personen empfohlen)
Stromversorgung	Keine, Fußantrieb
Hauptfunktionen	Fahren, Lenkung über Lenkrad, simulierter Tacho
Einstellungen	Lenkradhöhe und Sattelposition (3 Positionen)
Sicherheit	Helm und robuste Schuhe empfohlen, Aufsicht durch Erwachsene erforderlich
Pflege und Reinigung	Mit klarem Wasser reinigen und mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Lagerung	An einem trockenen und sauberen Ort bei Raumtemperatur
Ersatzteile	Während der Garantiezeit erhältlich
Garantie	3 Jahre ab Kaufdatum
Recycling	Recycelbares Produkt, getrennte Sammlung

Häufig gestellte Fragen - IAN 293593 Playtive

Ab welchem Alter ist dieses Kart geeignet?

Das Kart ist für Kinder von 3 bis 6 Jahren konzipiert. Es ist nicht für Kinder unter 36 Monaten geeignet, da Kleinteile verschluckt werden können.

Wie hoch ist die maximale Belastung?

Die maximale Belastung beträgt 45 kg.

Ist das Tragen eines Helms erforderlich?

Ja, das Tragen eines Helms und stabiler Schuhe ist Pflicht. Wir empfehlen außerdem geeignete Schutzausrüstung.

Wo kann dieses Kart verwendet werden?

Dieses Kart ist für den privaten Gebrauch im Freien auf ebenen, sauberen und trockenen Flächen bestimmt. Es darf nicht auf öffentlichen Straßen, an Steigungen, in der Nähe von Treppen oder Gewässern verwendet werden.

Wie wird die Lenkradhöhe eingestellt?

Heben Sie die Verkleidung an, lösen Sie die Klemmbride, stellen Sie das Lenkrad auf die richtige Höhe ein, ziehen Sie die Klemmbride wieder fest und setzen Sie die Verkleidung wieder auf.

Wie wird das Kart gereinigt?

Reinigen Sie es ausschließlich mit klarem Wasser und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie niemals aggressive Reinigungsmittel.

Wie lang ist die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum und gilt für Material- und Herstellungsfehler.

Wie erhält man Ersatzteile?

Die notwendigen Ersatzteile sind während der Garantiezeit erhältlich. Kontaktieren Sie den Kundendienst über die angegebene Hotline.

Ist das Kart schwer zu montieren?

Die Montage ist einfach, erfordert jedoch die Hilfe eines Erwachsenen. Die erforderlichen Werkzeuge werden mitgeliefert und die Schritte sind in der Anleitung ausführlich beschrieben.

Wie wird das Kart gelagert?

Lagern Sie es an einem trockenen und sauberen Ort bei Raumtemperatur, geschützt vor Feuchtigkeit.

BEDIENUNGSANLEITUNG IAN 293593 Playtive

Klappen Sie vor dem Lesen die Sare mit den Abdigeinungen aus und noch sie sich onschliebnd mit allen Funktionen des Anrakes vortrat.

DE/AT/CH Gebrouchs und Sicherheitswerte

Pages 16

Sore

KINDER GO KART

DELTA SPORT HANDELSKONTOR OMBH

910gnp6-DC2237nnooag

2

m 11:2020

2.2018年3月26日

IAN 307527IAN 307527

中

H

i Congratulations!

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

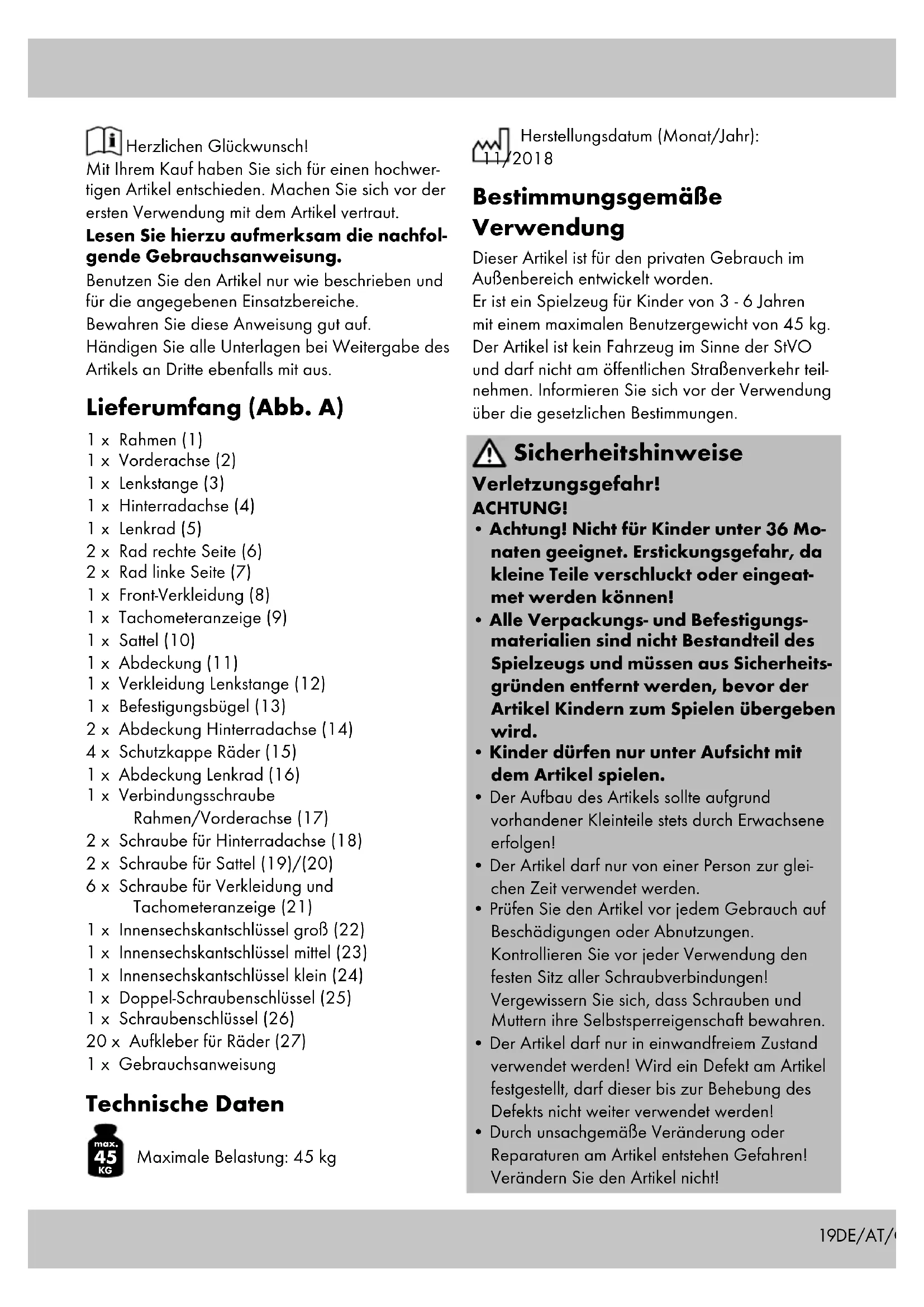

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anweisung gut auf.

Handigen Sie alle Unterlagen bei Weitergabe des

Artikels an Dritte ebenfalls mit aus.

Lieferumfang (Abb. A)

1 x Rahmen (1)

1 x Vorderachse (2)

1 x Lenkstange (3)

1 x Hinterradachse (4)

1 x Lenkrad (5)

2 × Rad rechte Seite (6)

2× Rad linke Seite (7)

1 x Front-Verkleidung (8)

1 x Tachometeranzeige (9)

1xSattel (10)

1 x Abdeckung (11)

1 x Verkleidung Lenkstange (12)

1 x Befestigungsbügel (13)

2× Abdeckung Hinterradachse (14)

4 x Schutzkappe Roder (15)

1 x Abdeckung Lenkrad (16)

1 x Verbindungsschraube Rahmen/Vorderachse (17)

2× Schraube fur Hinterradachse (18)

2 x Schraube fur Sattel (19)/(20)

6 x Schraube fur Verkleidung und Tachometeranzeige (21)

1 x Innensechskantschlüssel groB (22)

1 x Innensechskantschlüssel mittel (23)

1 x Innensechskantschlüssel Klein (24)

1 x Doppel-Schraubenschlussel (25)

1 x Gebrauchsanweisung

Technische Daten

Maximale Belastung: 45 kg

Herstellungsdatum (Monat/Jahr):

2018

Bestimmungsgemäß Verwendung

Dieser Artikel ist für den privaten Gebrauch im Außenbereich entwickelt worden.

Er ist ein Spielzeug für Kinder von 3 - 6 Jahren mit einem maximalen Benutzergewicht von 45 kg.

Der Antikel ist kein Fahrzeug im Sinne der StVO und damit nicht am öffentlichen Straβenverkehr teilnehmen. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

Verletzungsgefahr!

ACHTUNG!

• Achtung! Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr, daß keine Teile verschlukt oder eingeätmet werden können!
• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen halten werden, bevor der Artikel Kindern zum Spieler übergeben wird.
• Kinder)dürfen nur unter Aufsicht mit dem Artikel spielen.
• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zur gleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen! Vergewissern Sie sich, dass Schrauben und Muttern ihre Selfsperreigenschaft bewahren.
• Der Antikelarf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Antikel festgestellt,arf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!

• Durch unsachgemäß Veränderung oder Reparaturen am Antikel entstehen Gefahren! Verändern Sie den Antikel nicht!

• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschlukt oder eingeatmet werden. Erstickungsgefahr!

• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusammen die Verwendung geeigneter Schutzausrüstung.
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die ebenmäßig, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.
• Der Antikel darf nicht auf abschüssigem Gelda, in der Nae von Treppen und offen Gewassern verwendet werden! Vermeiden Sie Gefahrenbereiche!
• Der Antikelarf nicht im Dunkeln oder beischlechten Sichtverhältnissen verwendet werden!
• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.
• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensitionen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommt, die eine Verantwortung des Inverkehrbringers/Herstellers ausschlieben.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Antikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Bei der Verwendung des Artikels ist Geschlichkeit erforderlich, um Stürze oder Zusammenmöne zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen konnten.
• Verbinden Sie den Antikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Antikel ist nicht für*höhere Geschwindigkeiten konstruiert.
• Maximale Belastung des Artikels: 45 kg.
• An dem Antikel dürfen keine technischen Änderungen vorgenommen werden.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Hinweis: Die Montage des Artikels sollte mit zwei Personen durchgeführt werden.

1. Vorderachse an Rahmen montieren (Abb. B)

Schieben Sie die Abdeckung (11) auf die Vorderachse (2). Stecken Sie den Rahmen (1) auf. Fixieren Sie den Rahmen mit der Schraube (17).

2. Montage Lenkrad (Abb. C)

Entfernen Sie die vormontierte Schraube (3a) und die Unterlegscheibe (3b) an der Lenkstange (3). Befestigen Sie das Lenkrad (5) mit der Unterlegscheibe und der Schraube an der Lenkstange. Setzen Sie die Abdeckung (16) in das Lenkrad ein.

3. Lenkstange montieren (Abb. D)

Schieben Sie die Verkleidung (12) auf die Lenkstange. Schieber den Sie die Lenkstange in die Vorderachse und fixieren Sie die Lenkstange in einer geeigneten Höhe mit der Schelle (2a).

4. Montage Front-Verkleidung und Tachometeranzeige (Abb. E)

Montieren Sie die Front-Verkleidung (8) an der Lenkstange. Fixieren Sie die Verkleidung rückseitig oben mit der Tachometeranzeige (9) und zwei Schrauben (21) und unter dem Befestigungsbügel (13) und vier Schrauben (21).

(Abb. F - Ansicht von Vorne)

Achtung: Beachten Sie die Laufrichtung der Räder.

Entfernen Sie die vormontierten Schrauben (2c) und Unterlegscheiben (2b) an der Vorderradachse. Setzen Sie je ein Rad (6) und ein Rad (7) auf die Vorderradachse und befestigen Sie sie mit den Unterlegscheiben und Schrauben. Stecken Sie je eine Schutzkappe (15) auf das Rad.

6. Hinterradachse montieren (Abb. G)

Entfernen Sie das vormontierte Montagematerial an der Hinterradachse (4). Stecken Sie eine Abdeckung (14) auf die Hinterradachse auf. Schieben Sie die Hinterradachse in den Rahmen.

Fixieren Sie die Hinterradachse mit den Schrauben (18a) und den Muttern (18b). Schieben Sie die zweite Abdeckung auf die Hinterradachse und positionieren Sie sie dicht an dem Rahmen.

1. Hinterräder montieren (Abb. H - Ansicht von Hinten)

Achtung: Beachten Sie die Laufrichtung der Räder.
Setzen Sie je ein Rad (6) und (7) auf die Hinterradachse und befestigen Sie sie mit dem zuvor entfernten Montagematerial (4a - 4c).
Stcken Sie je eine Schutzkappe (15) auf das Rad.

1. Sattel montieren (Abb. I)

Setzen Sie den Sattel (10) auf den Rahmen. Achten Sie daraufuf, dass die Bohrlocher des Sattels exakt auf den Bohrlochern des Rahmens liegen. Befestigen Sie den Sattel mit beiden Schrauben (19)/(20).

1. Aufkleber (Abb. J)

Kleben Sie je 5 Aufkleber (27) pro Rad an die angegebenen Positionen.

Einstellungen

Lenkradhöhe

Schieben Sie die Abdeckung hoch. Losen Sie die Schelle, bis sich das Lenkrad hoch und runter schiben{lsst und stellen Sie das Lenkrad auf die passende Hohe ein. Ziehen Sie die Schelle wieder an und schiben Sie anschlieBend die Abdeckung über die Schelle.

Sattelposition

Sie können den Sattel in drei verschiedene Positionen einstellen. Wahlen Sie je nach der Körpergroße Ihr des geeignete Sattelposition und schrauben Sie den Sattel fest.

Achten Sie darauf, dass Ihr Kind die Pedale gut erreichen kann.

Lagerung, Reinigung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Nur mit Wasser reinigen und anschließend mit einem Reinigungstuch trockenwischen. WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände.

Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Gar-. tantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sichitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen Schnellstmöglich mit Ihnen abstammen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
