Produkttyp	Kinder-Tretkart
Marke	Playtive
Modell	IAN 307527
Empfohlenes Alter	3 bis 6 Jahre
Maximales Gewicht	45 kg
Nettogewicht ca.	10 kg
Hauptmaterialien	Kunststoff, Stahl
Montage	Erforderlich durch mindestens zwei Erwachsene
Maße ca. (L x B x H)	100 x 60 x 50 cm
Räder	4 Räder mit Schutzvorrichtungen
Verstellbarer Sitz	3 Positionen
Verstellbares Lenkrad	Höhenverstellbar
Tachometer	Attrappe (dekorativ)
Aufkleber	20 Radaufkleber
Empfohlene Schutzausrüstung	Helm und feste Schuhe
Verwendung	Im Freien, auf ebenen und trockenen Flächen
Verboten auf	Öffentlichen Straßen, Gefällen, Treppen, Gewässern
Pflege	Reinigung mit Wasser, trockenem Tuch
Lagerung	Trocken, Raumtemperatur
Garantie	3 Jahre

Häufig gestellte Fragen - IAN 307527 Playtive

Ab welchem Alter kann mein Kind dieses Kart benutzen?

Dieses Kart wird für Kinder von 3 bis 6 Jahren empfohlen.

Was ist das maximal unterstützte Gewicht?

Das maximal zulässige Gewicht beträgt 45 kg.

Muss das Kart montiert werden?

Ja, die Montage ist erforderlich und muss von mindestens zwei Erwachsenen durchgeführt werden. Befolgen Sie die Schritte der Anleitung.

Kann dieses Kart auf öffentlichen Straßen verwendet werden?

Nein, dieses Kart ist nicht für öffentliche Straßen zugelassen. Es muss auf privaten, ebenen und trockenen Flächen verwendet werden.

Welche Schutzausrüstung wird empfohlen?

Es wird dringend empfohlen, einen Helm und feste Schuhe zu tragen. Zusätzlicher Schutz wird empfohlen.

Wie stelle ich die Lenkradhöhe ein?

Heben Sie die Verkleidung an, lösen Sie die Klemmhalterung, stellen Sie das Lenkrad auf die gewünschte Höhe ein und ziehen Sie dann die Klemmhalterung wieder fest.

Wie viele Einstellpositionen hat der Sattel?

Der Sattel kann je nach Körpergröße des Kindes in 3 Positionen eingestellt werden.

Wie reinige und pflege ich das Kart?

Reinigen Sie es mit Wasser und einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie es an einem trockenen Ort bei Raumtemperatur.

Sind Ersatzteile erhältlich?

Die notwendigen Ersatzteile sind während der Garantiezeit gemäß Anleitung erhältlich.

Was tun bei Problemen oder Reklamationen?

Kontaktieren Sie den Kundendienst per Hotline oder per E-Mail. Die Garantie beträgt 3 Jahre ab Kaufdatum, gegen Vorlage des Kassenbelegs.

BEDIENUNGSANLEITUNG IAN 307527 Playtive

Klappen Sie vor dem Lehen die Sätze mit den Abfindungen aus und noch sie sich onschließlich mit allen Funktionen des Anteils vortraum.

DE/AT/CH Gebrouchs und Sicherheitswerte

Pages 16

Sore

KINDER GO KART

DELTA SPORT HANDELSKONTOR OMBH

910gnp6-DC2237nnooag

2

m 11:2020

2.2018年3月29日

IAN 307527IAN 307527

国国国

H

i Congratulations!

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

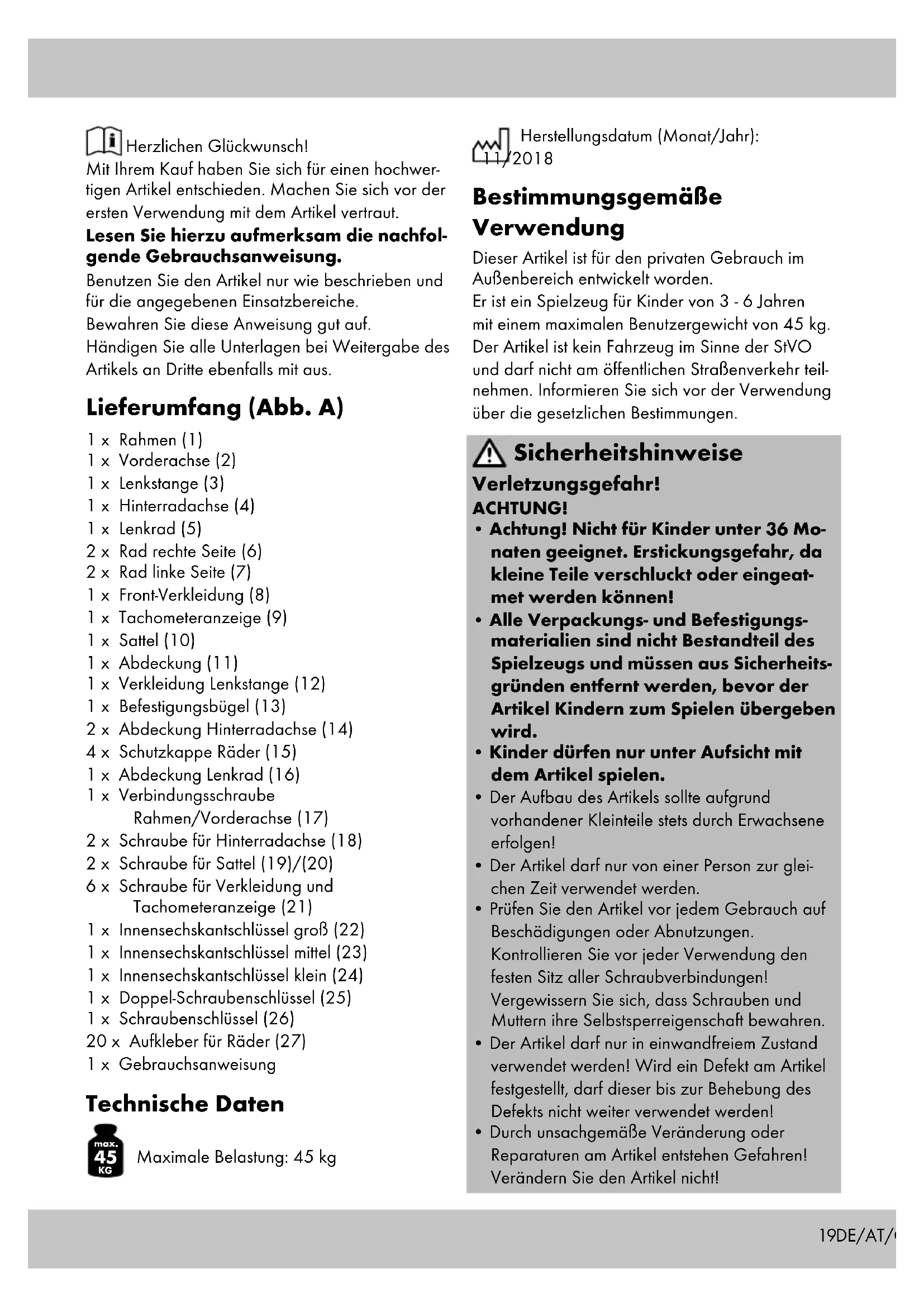

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anweisung gut auf.

Handigen Sie alle Unterlagen bei Weitergabe des

Artikels an Dritte ebenfalls mit aus.

Lieferumfang (Abb. A)

1 x Rahmen (1)

1 x Vorderachse (2)

1 x Lenkstange (3)

1 x Hinterradachse (4)

1 x Lenkrad (5)

2 × Rad rechte Seite (6)

2× Rad linke Seite (7)

1 x Front-Verkleidung (8)

1 x Tachometeranzeige (9)

1xSattel (10)

1 x Abdeckung (11)

1 x Verkleidung Lenkstange (12)

1 x Befestigungsbügel (13)

2× Abdeckung Hinterradachse (14)

4 x Schutzkappe Roder (15)

1 x Abdeckung Lenkrad (16)

1 x Verbindungsschraube Rahmen/Vorderachse (17)

2× Schraube fur Hinterradachse (18)

2 x Schraube fur Sattel (19)/(20)

6 x Schraube fur Verkleidung und Tachometeranzeige (21)

1 x Innensechskantschlüssel groB (22)

1 x Innensechskantschlüssel mittel (23)

1 x Innensechskantschlüssel Klein (24)

1 x Doppel-Schraubenschlussel (25)

1 x Gebrauchsanweisung

Technische Daten

Maximale Belastung: 45 kg

Herstellungsdatum (Monat/Jahr):

2018

Bestimmungsgemäß Verwendung

Dieser Artikel ist für den privaten Gebrauch im Außenbereich entwickelt worden.

Er ist ein Spielzeug für Kinder von 3 - 6 Jahren mit einem maximalen Benutzergewicht von 45 kg.

Der Antikel ist kein Fahrzeug im Sinne der StVO und damit nicht am öffentlichen Straβenverkehr teilnehmen. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

Verletzungsgefahr!

ACHTUNG!

• Achtung! Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr, daß keine Teile verschlukt oder eingeätmet werden können!
• Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgründen halten werden, bevor der Artikel Kindern zum Spieler übergeben wird.
• Kinder)dürfen nur unter Aufsicht mit dem Artikel spielen.
• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zur gleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen! Vergewissern Sie sich, dass Schrauben und Muttern ihre Selfsperreigenschaft bewahren.
• Der Antikelarf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Antikel festgestellt,arf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!

• Durch unsachgemäß Veränderung oder Reparaturen am Antikel entstehen Gefahren! Verändern Sie den Antikel nicht!

• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschlukt oder eingeatmet werden. Erstickungsgefahr!

• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusammen die Verwendung geeigneter Schutzausrüstung.
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die ebenmäßig, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.
• Der Antikel darf nicht auf abschüssigem Gelda, in der Nae von Treppen und offen Gewassern verwendet werden! Vermeiden Sie Gefahrenbereiche!
• Der Antikelarf nicht im Dunkeln oder beischlechten Sichtverhältnissen verwendet werden!
• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.
• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensitionen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommt, die eine Verantwortung des Inverkehrbringers/Herstellers ausschlieben.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Antikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Bei der Verwendung des Artikels ist Geschlichkeit erforderlich, um Stürze oder Zusammenmöne zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen konnten.
• Verbinden Sie den Antikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Antikel ist nicht für*höhere Geschwindigkeiten konstruiert.
• Maximale Belastung des Artikels: 45 kg.
• An dem Antikel dürfen keine technischen Änderungen vorgenommen werden.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Hinweis: Die Montage des Artikels sollte mit zwei Personen durchgeführt werden.

1. Vorderachse an Rahmen montieren (Abb. B)

Schieben Sie die Abdeckung (11) auf die Vorderachse (2). Stecken Sie den Rahmen (1) auf. Fixieren Sie den Rahmen mit der Schraube (17).

2. Montage Lenkrad (Abb. C)

Entfernen Sie die vormontierte Schraube (3a) und die Unterlegscheibe (3b) an der Lenkstange (3). Befestigen Sie das Lenkrad (5) mit der Unterlegscheibe und der Schraube an der Lenkstange. Setzen Sie die Abdeckung (16) in das Lenkrad ein.

3. Lenkstange montieren (Abb. D)

Schieben Sie die Verkleidung (12) auf die Lenkstange. Schieber den Sie die Lenkstange in die Vorderachse und fixieren Sie die Lenkstange in einer geeigneten Höhe mit der Schelle (2a).

4. Montage Front-Verkleidung und Tachometeranzeige (Abb. E)

Montieren Sie die Front-Verkleidung (8) an der Lenkstange. Fixieren Sie die Verkleidung rückseitig oben mit der Tachometeranzeige (9) und zwei Schrauben (21) und unter dem Befestigungsbügel (13) und vier Schrauben (21).

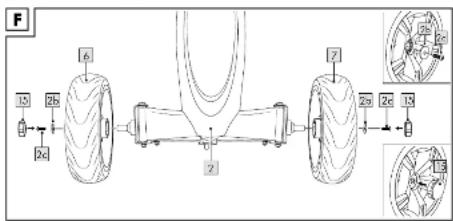

(Abb. F - Ansicht von Vorne)

Achtung: Beachten Sie die Laufrichtung der Räder.

Entfernen Sie die vormontierten Schrauben (2c) und Unterlegscheiben (2b) an der Vorderradachse. Setzen Sie je ein Rad (6) und ein Rad (7) auf die Vorderradachse und befestigen Sie sie mit den Unterlegscheiben und Schrauben. Stecken Sie je eine Schutzkappe (15) auf das Rad.

6. Hinterradachse montieren (Abb. G)

Entfernen Sie das vormontierte Montagematerial an der Hinterradachse (4). Stecken Sie eine Abdeckung (14) auf die Hinterradachse auf. Schieben Sie die Hinterradachse in den Rahmen.

Fixieren Sie die Hinterradachse mit den Schrauben (18a) und den Muttern (18b). Schieben Sie die zweite Abdeckung auf die Hinterradachse und positionieren Sie sie dicht an dem Rahmen.

7. Hinterräder montieren (Abb. H - Ansicht von Hinten) Achtung: Beachten Sie die Laufrichtung der Räder.

Setzen Sie je ein Rad (6) und (7) auf die Hinterradachse und befestigen Sie sie mit dem zuvor entfernten Montagematerial (4a - 4c).
Stecken Sie je eine Schutzkappe (15) auf das Rad.

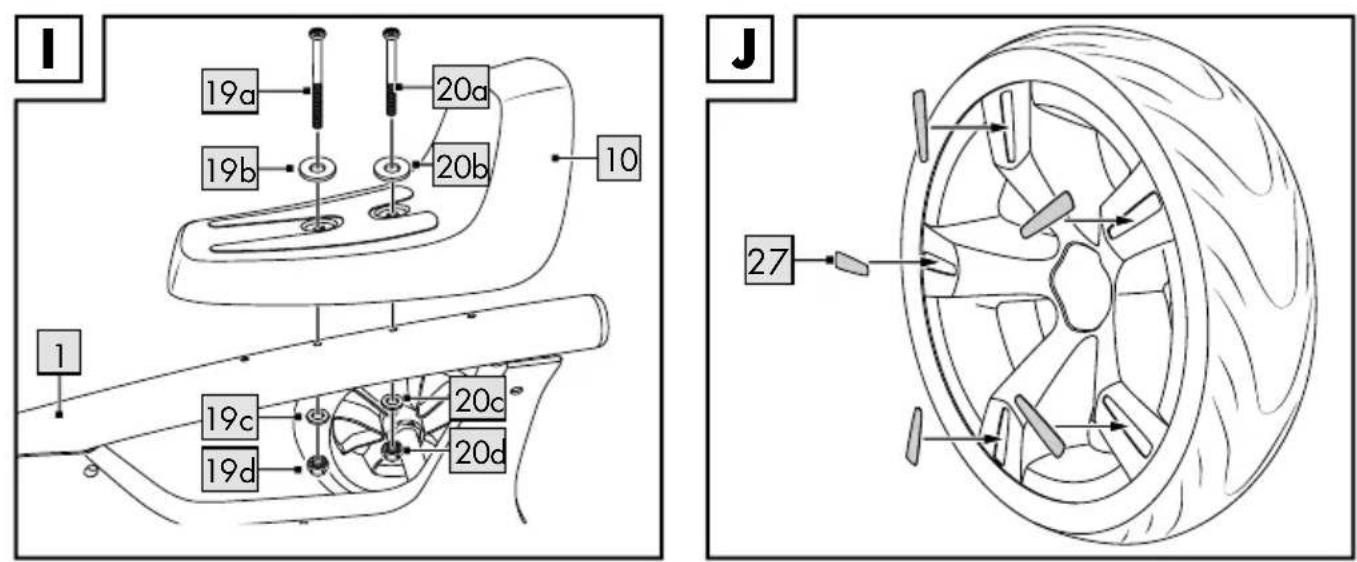

8. Sattel montieren (Abb. I)

Setzen Sie den Sattel (10) auf den Rahmen. Achten Sie daraufuf, dass die Bohrlocher des Sattels exakt auf den Bohrlochern des Rahmens liegen. Befestigen Sie den Sattel mit beiden Schrauben (19)/(20).

9. Aufkleber (Abb. J)

Kleben Sie je 5 Aufkleber (27) pro Rad an die angegebenen Positionen.

Einstellungen

Lenkradhöhe

Schieben Sie die Abdeckung hoch. Losen Sie die Schelle, bis sich das Lenkrad hoch und runter schieren latent und stellen Sie das Lenkrad auf die passende Höhe ein. Ziehen Sie die Schelle wieder an und schieren Sie anschließend die Abdeckung über die Schelle.

Sattelposition

Sie konnen den Sattel in drei verschiedene Positionen einstellen. Wahlen Sie je nach der Körpergroße Ihr des geeignete Sattelposition und schrauben Sie den Sattel fest.
Achten Sie darauf, dass Ihr Kind die Pedale gut erreichen kann.

Lagerung, Reinigung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Nur mit Wasser reinigen und anschließend mit einem Reinigungstuch trockenwischen. WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände.

Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Gar-. tantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt. Bei etwaigen Beanstandungen wenden Sie sichitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmoglich mit Ihnen abstammen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch fur ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
