BEDIENUNGSANLEITUNG N30 AKG

4.5.2 Montage auf einer Tischplatte, Anschluss................................14

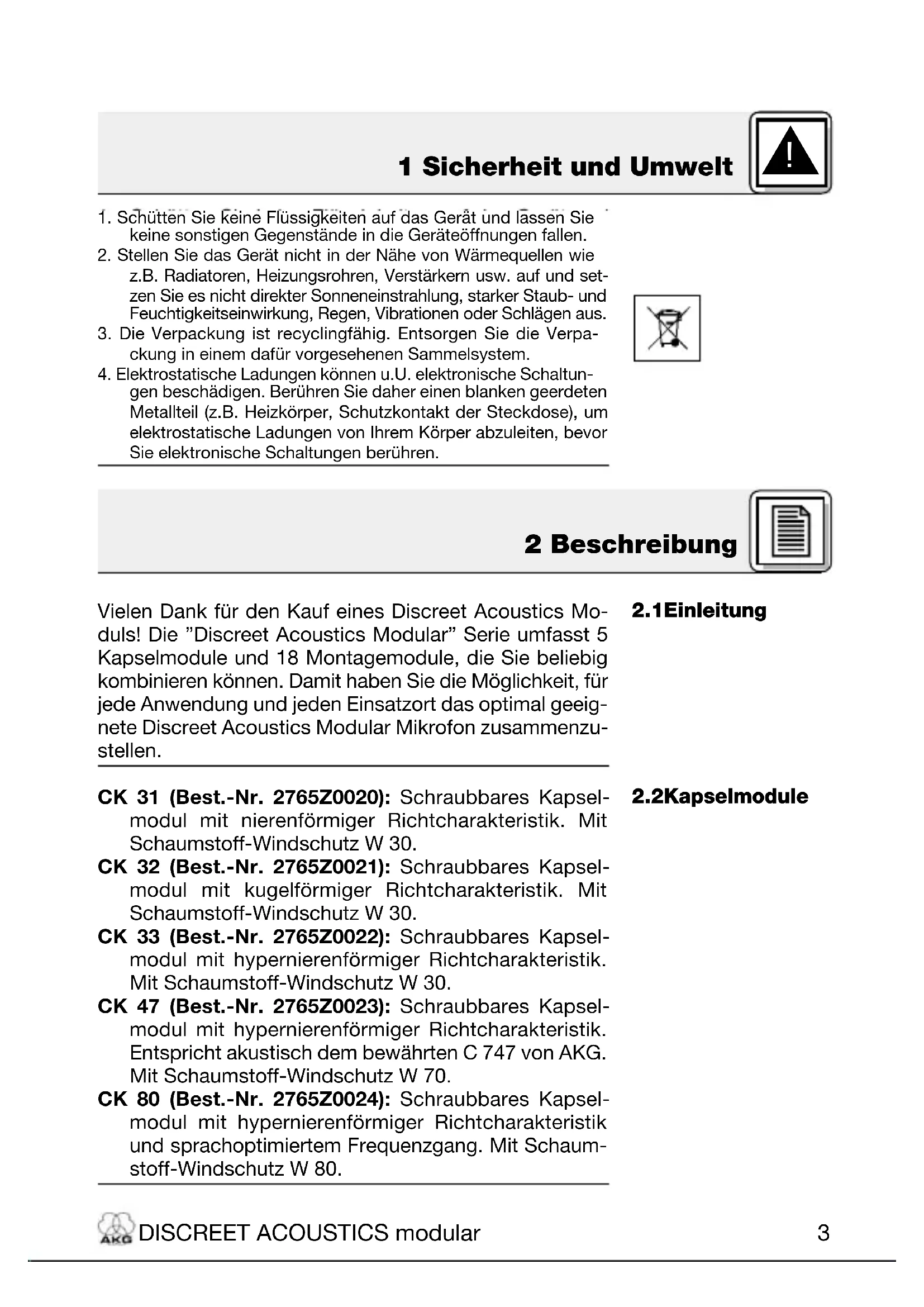

1. Schütten Sie keine Flüssigkeiten auf das Gerät und

lassen Sie keine sonstigen Gegenstände in die Gerä- teöffnungen fallen.

2. Stellen Sie das Gerät nicht in der Nähe von Wärmequel-

len wie z.B. Radiatoren, Heizungsrohren, Verstärkern usw. auf und setzen Sie es nicht direkter Sonnenein- strahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

3. Die Verpackun recyclierbar. Entsorgen Sie die Verpa-

ckung in einem dg istafür vorgesehenen Sammel- system. Vielen Dank für den Kauf eines Discreet Acoustics Mo- duls! Die ”Discreet Acoustics Modular” Serie umfasst 5 Kapselmodule und 18 Montagemodule, die Sie beliebig kombinieren können. Damit haben Sie die Möglichkeit, für jede Anwendung und jeden Einsatzort das optimal geeig- nete Discreet Acoustics Modular Mikrofon zusammenzu- stellen. CK 31 (Best.-Nr. 2765Z0020): Schraubbares Kapsel- modul mit nierenförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30. CK 32 (Best.-Nr. 2765Z0021): Schraubbares Kapsel- modul mit kugelförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30. CK 33 (Best.-Nr. 2765Z0022): Schraubbares Kapsel- modul mit hypernierenförmiger Richtcharakteristik. Mit Schaumstoff-Windschutz W 30. CK 47 (Best.-Nr. 2765Z0023): Schraubbares Kapsel- modul mit hypernierenförmiger Richtcharakteristik. Entspricht akustisch dem bewährten C 747 von AKG. Mit Schaumstoff-Windschutz W 70. CK 80 (Best.-Nr. 2765Z0024): Schraubbares Kapsel- modul mit hypernierenförmiger Richtcharakteristik und sprachoptimiertem Frequenzgang. Mit Schaum- stoff-Windschutz W 80. DISCREET ACOUSTICS modular 2 Beschreibung 1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Siekeine sonstigen Gegenstände in die Geräteöffnungen fallen.2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wiez.B. Radiatoren, Heizungsrohren, Verstärkern usw. auf und set-zen Sie es nicht direkter Sonneneinstrahlung, starker Staub- undFeuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.3. Die Verpackung ist recyclingfähig. Entsorgen Sie die Verpa-ckung in einem dafür vorgesehenen Sammelsystem.4. Elektrostatische Ladungen können u.U. elektronische Schaltun-gen beschädigen. Berühren Sie daher einen blanken geerdetenMetallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), umelektrostatische Ladungen von Ihrem Körper abzuleiten, bevorSie elektronische Schaltungen berühren. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 34 2 Beschreibung

module Der W 30 ist ein neuartiger zweischichtiger Windschutz. Zwei verschiedene Materialien optimieren den Wirkungs- grad. GN 15 (Best.-Nr. 2765Z0001): 160 mm langer Schwa- nenhals für fixe Schraubmontage. Kabel mit XLR- Phantomspeiseadapter DPA. GN 15 E (Best.-Nr. 2765Z0002): 235 mm langer Schwa- nenhals mit integriertem XLR-Phantomspeiseadapter DPA. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock. GN 15 E 5PIN (Best.-Nr. 2765Z0039): 235 mm langer Schwanenhals mit integriertem Phantomspeise- adapter und 5-poligem XLR-Stecker zur externen Speisung des Leuchtrings. GN 15 ESP (Best.-Nr. 2765Z0045): 258 mm langes Schwanenhalsmodul mit integriertem XLR-Phan- tomspeiseadapter DPA-P, programmierbarem Ein/ Ausschalter, schaltbarer Bassabsenkung und deakti- vierbarem Leuchtring. Für variable Anwendungen, mit Montagesockel PS 3 F-Lock. GN 15 HT (Best.-Nr. 2765Z0017): Das Montagemodul GN 15 HT ermöglicht Ihnen, jedes Kapselmodul der Discreet Acoustics Serie am Handsender HT 4000 von AKG zu montieren. Mit 60 mm langem Schwanen- hals zur exakten Positionierung des Kapselmoduls und Leuchtring zur Anzeige des Betriebszustands. GN 30 (Best.-Nr. 2765Z0003): Wie GN 15. 305 mm lang. GN 30 OC (Best.-Nr. 2765Z0005): 305 mm langer Schwanenhals für fixe Schraubmontage. Mit offenen Kabelenden, für Tonaderspeisung. GN 30 E (Best.-Nr. 2765Z0004): Wie GN 15 E. 380 mm lang. GN 30 E 5PIN (Best.-Nr. 2765Z0040): Wie GN 15 E 5PIN. 380 mm lang. GN 30 ESP (Best.-Nr. 2765Z0046): Wie GN 15 ESP. 403 mm lang. GN 30 Minijack (Best.-Nr. 2765Z0036): 305 mm langer Schwanenhals mit Mini-Klinkenstecker, Montage- flansch HCS und fix verbundenem Phantomspeise- adapter DPA mit 3-poligem XLR-Stecker. GN 50 (Best.-Nr. 2765Z0008): Wie GN 15. 500 mm lang. DISCREET ACOUSTICS modular 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 45 2 Beschreibung

behör GN 50 E (Best.-Nr. 2765Z0009): Wie GN 15 E. 572 mm lang. GN 50 E 5PIN (Best.-Nr. 2765Z0041): Wie GN 15 E 5PIN. 572 mm lang. GN 50 ESP (Best.-Nr. 2765Z0047): Wie GN 15 ESP. 598 mm lang. GN 50 Minijack (Best.-Nr. 2765Z0037): Wie GN 30 Mini- jack. 500 mm lang. GN 155 SET (Best.-Nr. 2765Z0018): Das Montagemodul GN 155 SET besteht aus einem 149 cm langen Schwanenhalsmodul mit Leuchtring, 10 m langem Kabel mit Phantomspeiseadapter DPA, einem Boden- stativ ST 305 und einer 10 cm langen Verlängerung mit Abdeckhülse. HM 1000 (Best.-Nr. 2765Z0010): Hängemodul mit 10 m langem Kabel mit XLR-Phantomspeiseadapter DPA. Alle Montagemodule besitzen einen Leuchtring (LED- Ring), der auf einen Blick die Betriebsbereitschaft des Mi- krofons anzeigt. Batteriespeisegerät B 18 für alle Montagemodule außer GN 30 OC Montagesockel PS 3 F-Lock für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 17 und 18) Montagesockel MF-DA für Montagemodule GN 15, GN 30 und GN 50 (s. Fig. 13) Elastische Halterung H 500 für Montagemodule GN 15 E, GN 30 E und GN 50 E (s. Fig. 15) Elastische Halterung H 600+A608 für alle Montage- module ausser HM 1000 (s. Fig. 15 und 15) Stativanschluss SA 60 für alle Montagemodule ausser HM 1000 (s. Fig. 20, 21 und 22) Universalklammer SA 80 für Montagemodule GN 15/30/50 E/ESP (s. Fig. 23 und 24) Tischstative ST 1, ST 45, ST 46 für alle Montagemodule ausser HM 1000 (s. Fig. 19, 20, 21 und 22) DISCREET ACOUSTICS modular 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 56 3 Mikrofonanwendungen Hinweis: Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzu- nehmende Fläche beeinflusst. Je kleiner der Aufnahme- winkel (Hyperniere), desto größer die maximale Distanz zwischen Sprecher und Mikrofon, desto kleiner aber die abzunehmende Fläche. Ob Sie am besten eine Kugel-, Nieren- oder Hypernieren- kapsel einsetzen, hängt daher von der jeweiligen Anwen- dungssituation ab (s. Tabelle 1). Kugelkapseln eignen sich vor allem für Aufnahmeanwen- dungen. DISCREET ACOUSTICS modular Besprechungs- abstand mit Besprechungs- Richt- Lautsprecher- Schwanenhals- abstand mit Kapsel charakteristik position modul Hängemodul CK 31 Niere nur hinter dem Mikrofon 30 - 60 cm 1 - 3 m Anwendung: Beschallung CK 32 Kugel keine 30 - 200 cm 1 - 7 m Anwendung: Aufnahme CK 33 Hyperniere seitlich bis schräg hinter dem Mikrofon 30 - 90 cm 2 - 4 m Anwendung: Beschallung CK 47 Hyperniere seitlich bis schräg hinter dem Mikrofon 30 - 90 cm 2 - 4 m Anwendung: Hochwertige Beschallung auch in akustisch kritischen Räumen CK 80 Hyperniere seitlich bis schräg hinter dem Mikrofon 30 - 90 cm 2 - 4 m Anwendung: Beschallung Sprache Tabelle 1: Mikrofonanwendungen 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 64 Montage und Anschluss

Taste, Leuchtring, Bass sabsenkung Fig. 1: DPA-P öffnen Siehe Fig. 1. Alle Kapselmodule der Discreet Acoustics Modular Serie sind Kondensatorkapseln und benötigen daher eine Stromversorgung (Phantomspeisung). Die Montage- module sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt.

1. Schrauben Sie das Kapselmodul auf das Montage-

modul auf. Das Schraubgewinde ist relativ fein und dadurch sehr leichtgängig. Achten Sie darauf, die Kapsel nicht schief aufzusetzen, da Sie sonst das Gewinde be- schädigen.

2. Wenn Sie die Kapsel sichern wollen, verwenden Sie

bitte einen handelsüblichen Gewindesicherungskle- ber mit minimaler Festigkeit, damit Sie die Kapsel später wieder abschrauben können.

• Schalten Sie vor dem Austauschen eines Kapsel- moduls immer Ihre Anlage ab, um lästige Störge- räusche zu vermeiden. Bevor Sie das GN 15/30/50 ESP verwenden, können Sie die Funktion der ON/OFF-Taste, des Leuchtrings und der Bass- absenkung gemäß Tabelle 2/2a (S. 8, 9) programmieren

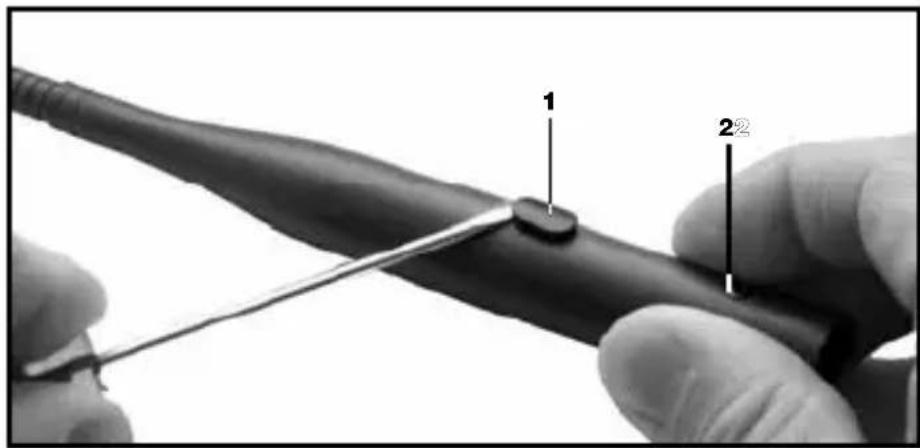

1. Hebeln Sie die ON/OFF-Taste (1) mit einem Schrau-

benzieher aus dem Gehäuse heraus.

2. Lösen Sie die Befestigungsschraube (2).

3. Berühren Sie einen blanken geerdeten Metallteil (z.B.

Heizkörper, Schutzkontakt der Steckdose), um elek- trostatische Ladungen von Ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)

4. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 74 Montage und Anschluss

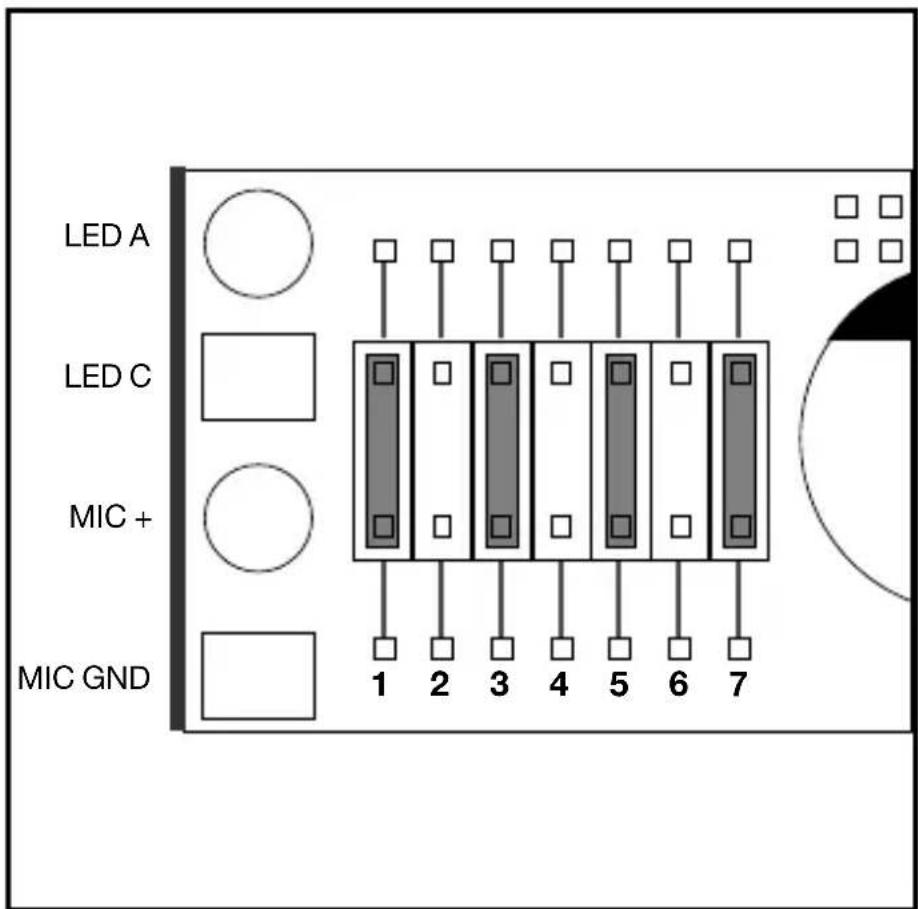

Fig. 2: Drahtbrücken und Anschlüsse im DPA-P (Werks- einstellung) Siehe Fig. 2. Tabelle 2: Leuchtring und Bassabsenkung Hinweis:

• Im Lieferzustand ist je eine Drahtbrücke auf Position 1, 3, 5 und 7 gesteckt: - Wenn Sie die Anlage einschalten, ist das Mikrofon ausgeschaltet und die LED leuchtet nicht. - Um das Mikrofon einzuschalten, drücken Sie die ON/OFF-Taste. Die LED zeigt durch Leuchten an, dass das Mikrofon offen ist. - Um das Mikrofon auszuschalten, drücken Sie noch- mals die ON/OFF-Taste. Die LED erlischt. Die Positionen 1 und 7 stellen folgende Funktionen ein:

• Die Positionen 1 und 7 beeinflussen die Funktions- weise des ON/OFF-Schalters nicht. DISCREET ACOUSTICS modular Position Drahtbrücke gesetzt Keine Drahtbrücke 1 Linearer Frequenzgang Bassabsenkung: -6 dB ab 200 Hz 7 Mikro ein/aus -> LED ein/aus LED aus

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 84 Montage und Anschluss

Tabelle 2a: ON/OFF- Taste Die Positionen 2 bis 6 stellen folgende Funktionen ein: DISCREET ACOUSTICS modular Funktion der ON/OFF-Taste Drahtbrücken-Kombination Push-to-mute Push-to-talk Mikrofon permanent EIN. Taste ohne Funktion. Mikrofon beim Einschalten der Anlage AUS Mikrofon beim Einschalten der Anlage EIN Mikrofon EIN/AUS

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 94 Montage und Anschluss

Wichtig: Fig. 3: Print in Gehäuse einschieben Wichtig: Siehe Fig. 3.

• Position 2, 3 und 4: Stecken Sie nur auf eine dieser Positionen eine Drahtbrücke. Wenn auf keiner die- ser Positionen eine Drahtbrücke steckt, hat die ON/OFF-Taste keine Funktion.

• Position 5 und 6: Stecken Sie immer eine Draht- brücke auf eine dieser Positionen. Bei Draht- brücken auf beiden oder keiner dieser Positionen ist das Verhalten des Mikrofons beim Einschalten nicht eindeutig definiert.

• Stecken Sie nie zwei Drahtbrücken auf Position 6 und 2 oder 5 und 4 gleichzeitig. Dadurch würde die ON/OFF-Taste wirkungslos.

• Verwenden Sie ausschließlich die in Tabelle 2a an- gegebenen Drahtbrücken-Kombinationen. Andere Kombinationen können zu Fehlfunktionen führen.

5. Schieben Sie den Print in das Gehäuse ein. Damit der

Print leichter in das Gehäuse gleitet, drehen Sie den Print dabei 2 bis 3 Mal vollständig um die Längs- achse.

6. Drücken Sie die ON/OFF-Taste in die Öffnung im Ge-

häuse, bis die Taste einrastet, und ziehen Sie die Be- festigungsschraube an.

• Um zu verhindern, dass der Print im Gehäuse blo- ckiert wird, achten Sie darauf, dass die An- schlusslitzen (1) keinesfalls auf den Drahtbrücken (2) zu liegen kommen. DISCREET ACOUSTICS modular

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 104 Montage und Anschluss

1. Montieren Sie das Montagemodul mittels des Mon-

tagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ.

• Zur besseren Körperschallunterdrückung können Sie das Montagemodul auch mittels der optionalen elas- tischen Lagerung H 500 (s. Fig. 14) oder H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

2. Schließen Sie das Montagemodul mittels eines ge-

schirmten Kabels an einen Mikrofoneingang mit Phantomspeisung an.

3. Wenn die Phantomspeisung Ihres Mischpults schalt-

bar ist, schalten Sie sie ein. (Lesen Sie dazu die Be- dienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungsspannung direkt aus der Phantomspei- sung. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 114 Montage und Anschluss

• Bassabsenkung aktivieren Siehe Fig. 4.

• Montage und Anschluss Der Leuchtring des GN 15/30/50 E wird über die Phan- tomspeisung mit Strom versorgt. Wenn Sie das Mikrofon richtig angeschlossen haben, be- ginnt der Leuchtring mit mäßiger Intensität zu leuchten, sobald Sie die Anlage und die Phantomspeisung ein- schalten. Dies bedeutet, dass die Anlage richtig ver- drahtet und betriebsbereit ist, jedoch NICHT, dass der Mikrofonkanal eingeschaltet ist. Der Phantomspeiseadapter DPA ist mit einer Bass- absenkung um 6 dB pro Oktave ab 200 Hz abwärts zur Unterdrückung tieffrequenter Störgeräusche ausgestat- tet.

1. Bevor Sie den Print in die Hand nehmen, berühren Sie

einen blanken geerdeten Metallteil (z.B. Heizkörper, Schutzkontakt der Steckdose), um elektrostatische Ladungen von Ihrem Körper abzuleiten. (Statische Ladungen können u.U. elektronische Schaltungen beschädigen.)

2. Entfernen Sie die Drahtbrücke J1 vom Print des Phan-

• Siehe Kapitel 4.2.2. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 124 Montage und Anschluss

Fig. 5: Externe Spei- sung des Leuchtrings Siehe Fig. 5. Tabelle 3: Elektri- sche Werte für externe Speisung des Leuchtrings

absenkung, Mon- tage, Anschluss

Funktion Stift 2 und 4 des 5-poligen XLR-Steckers dienen zur externen Speisung des Leuchtrings. Die Daten des Widerstands R1 hängen von der zur Verfü- gung stehenden Speisespannung V ab: Siehe Kapitel 4.2.2 und 4.3.2. Der Leuchtring der Montagemodule GN 15/30/50 wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1). Wenn Sie eine “MIC ON”-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Spei- sung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und erregt die erforderli- che Aufmerksamkeit.

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 134 Montage und Anschluss

DISCREET ACOUSTICS modular Tabelle 4: Elektri- sche Werte für externe Speisung des Leuchtrings

einer Tischplatte, Anschluss Hinweis:

• Anschluss an Tasche ensender

1. Löten Sie die schwarze Litze (LED +) und den äußeren

Schirm (LED -) vom Phantomspeiseadapter DPA ab.

2. Verbinden Sie die schwarze Litze (LED +) und den

äußeren Schirm (LED -) mit einer Spannungsquelle, die eine Versorgungsspannung gemäß Tabelle 4 liefert:

1. Bohren Sie eine Öffnung von 11 mm Durchmesser in

2. Fädeln Sie das Anschlusskabel des Montagemoduls

durch die Öffnung und die mitgelieferte Befestigungs- schraube.

3. Schrauben Sie die Befestigungsschraube von unten

in das Montagemodul, um das Montagemodul zu fixieren.

• Zur besseren Körperschallunterdrückung können Sie das Montagemodul auch mittels der optionalen ela- stischen Lagerung H 600 + A 608 (s. Fig.15 und 16) in die Tischplatte einbauen.

1. Stecken Sie das Kabel des Phantomspeiseadapters

DPA an die Mini-XLR-Kupplung am Anschlusskabel des Montagemoduls an.

2. Verbinden Sie den Phantomspeiseadapter DPA mit-

tels eines geschirmten Kabels mit einem Mikrofonein- gang mit Phantomspeisung.

3. Wenn die Phantomspeisung Ihres Mischpults schalt-

bar ist, schalten Sie sie ein. (Lesen Sie dazu in der Bedienungsanleitung Ihres Mischpults nach.) Das Kapselmodul und der Leuchtring erhalten ihre Versorgungspannung direkt aus der Phantomspei- sung. Sie können die Montagemodule GN 15, GN 30 und GN 50 auch an die AKG-Taschensender PT 40, PT 400 und Spannung Benötigter Widerstand Max. Leistung 6 V 390 Ω 0,1 W 12 V 1000 Ω 0,25 W 24 V 2200 Ω 0,25 W 48 V 4700 Ω 0,5 W 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 144 Montage und Anschluss

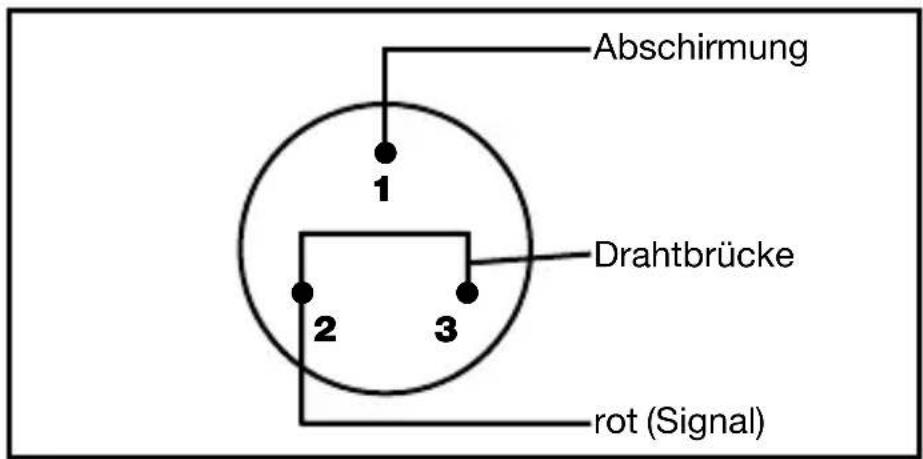

DISCREET ACOUSTICS modular Fig. 6: Stecker- beschaltung für Anschluss an Taschensender

Bassabsenkung Siehe Fig. 25 auf Seite 126.

schluss Siehe Fig. 25 auf Seite 126. PT 4000 anschließen. Dazu brauchen Sie lediglich die Anschlüsse im Mini-XLR-Stecker gemäß Fig. 6 zu ändern: Stift 1: Abschirmung Schwarze Ader: frei Stift 2: rote Ader (Signal) Äußerer Schirm: frei Stift 3: mit Stift 2 verbinden. Der Leuchtring der Montagemodule GN 30/50 Minijack wird über die Phantomspeisung mit Strom versorgt (siehe auch Kapitel 4.3.1). Wenn Sie eine “MIC ON”-Kontrolle wünschen, kann der Montagetechniker den Leuchtring an eine externe Spei- sung anschließen. In dieser Betriebsart leuchtet der Leuchtring wesentlich intensiver und erregt die erforderli- che Aufmerksamkeit.

1. Löten Sie die schwarze Litze (LED +) und den äußeren

Schirm (LED -) vom Montageflansch HCS ab und iso- lieren Sie die Enden der beiden Adern.

2. Löten Sie an die beiden nun freien Kontakte ein

2-poliges Kabel für die Speisung des Leuchtrings an.

• Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

1. Bohren Sie in die Tischplatte ein Loch von 40 - 42 mm

2. Befestigen Sie den Montageflansch mit den beilie-

genden Schrauben in der Öffnung.

3. Befestigen Sie den Phantomspeiseadapter mit der

beiliegenden Rohrschelle an der Unterseite des Tisches.

4. Verbinden Sie den Phantomspeiseadapter DPA mit-

Abschirmung Drahtbrücke rot (Signal)

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 154 Montage und Anschluss

• Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

• Externe Speisung des Leuchtrings: siehe Kapitel 4.5.1. Siehe Fig. 7 links.

Schwanenhals- verlängerung Siehe Fig. 7 rechts. Fig. 7 : GN 155 SET

HM 1000 tels eines geschirmten Kabels mit einem Mikrofon- eingang mit Phantomspeisung.

5. Wenn die Phantomspeisung Ihres Mischpults schalt-

bar ist, schalten Sie sie ein. (Lesen Sie dazu in der Be- dienungsanleitung Ihres Mischpults nach.)

6. Nur bei externer Speisung: Verbinden Sie das Spei-

sekabel des Leuchtrings mit einer geeigneten Span- nungsquelle.

7. Stecken Sie den Klinkenstecker des Schwanenhalses

in die Buchse des Montageflansches und schrauben Sie den Schwanenhals in der Buchse fest.

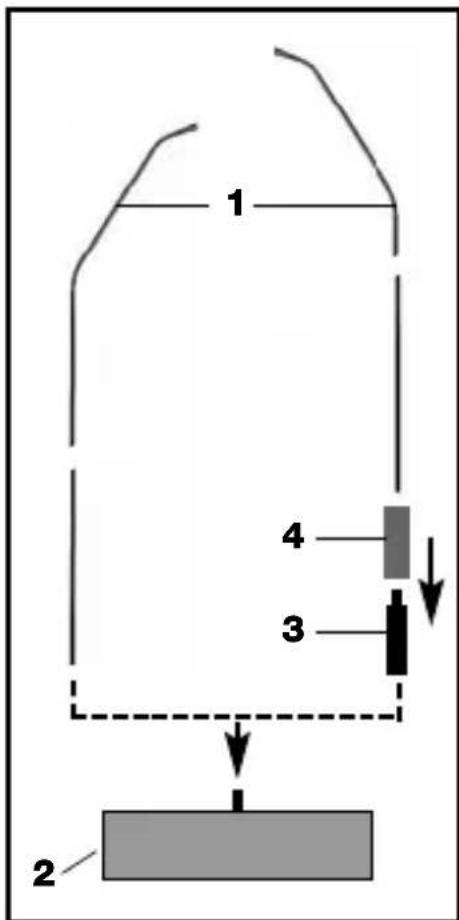

1. Schrauben Sie das ge-

wünschte Kapselmodul auf das Montagemodul (1) auf.

2. Schrauben Sie das

Montagemodul (1) auf das mitgelieferte Bo- denstativ (2) auf.

3. Stecken Sie den Phan-

tomspeiseadapter DPA an einen Mikrofonein- gang mit Phantomspei- sung an.

1. Schrauben Sie das ge-

wünschte Kapselmodul auf das Montagemodul (1) auf.

2. Schrauben Sie die Ver-

längerung (3) auf das mitgelieferte Bodensta- tiv (2) auf.

3. Schieben Sie die Ab-

deckhülse (4) über die Verlängerung (3).

4. Schrauben Sie das Montagemodul (1) auf die Ver-

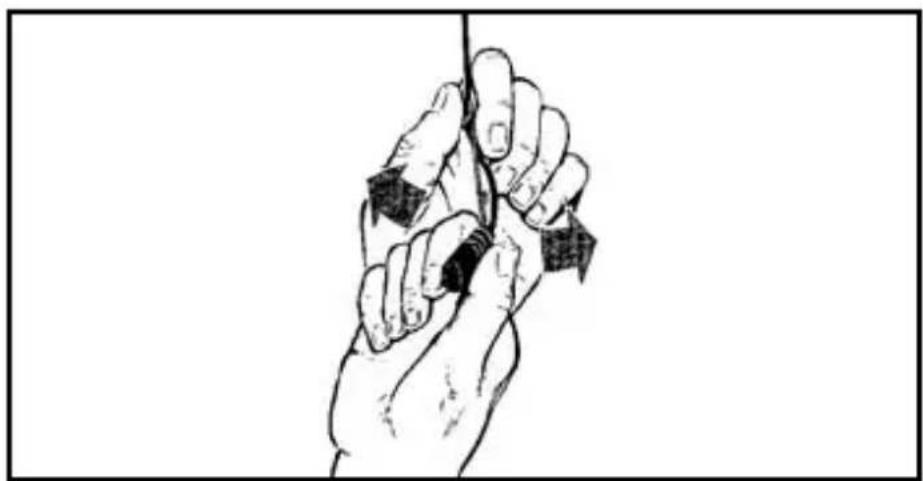

1. Streifen Sie vor der Montage des Hängemoduls das

Kabel leicht mit der Hand aus. Achten Sie darauf, das Kabel weder zu knicken noch zu verdrehen.

4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 164 Montage und Anschluss

DISCREET ACOUSTICS modular WWichtig: Fig. 8: Ausrichten des Mikrofons Siehe Fig. 8.

rung des Mikro- fons

2. Bringen Sie an der Decke einen geeigneten Haken an,

bzw. spannen Sie eine Leine quer durch den Raum.

3. Legen Sie das Kabel so über den Haken, bzw. die

Leine, dass das Mikrofon in der gewünschten Höhe hängt.

4. Fixieren Sie das Kabel mit Isolierband.

• Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken.

5. Halten Sie das Kabel mit einer Hand fest und drehen

Sie das Mikrofon vorsichtig in die gewünschte Posi- tion.

• Bassabsenkung aktivieren: siehe Kapitel 4.3.2.

Externe Speisung des Leuchtrings: siehe Kapitel

Um die Mikrofonposition auch bei Zugluft zu stabilisieren,

1. Fädeln Sie eine Angelschnur (durchsichtige Nylon-

leine) entsprechender Länge durch die Öse am HM 1000.

2. Befestigen Sie die Angelschnur so an zwei gegen-

überliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausübt, um das Mikrofon seit- lich zu fixieren. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 174 Montage und Anschluss

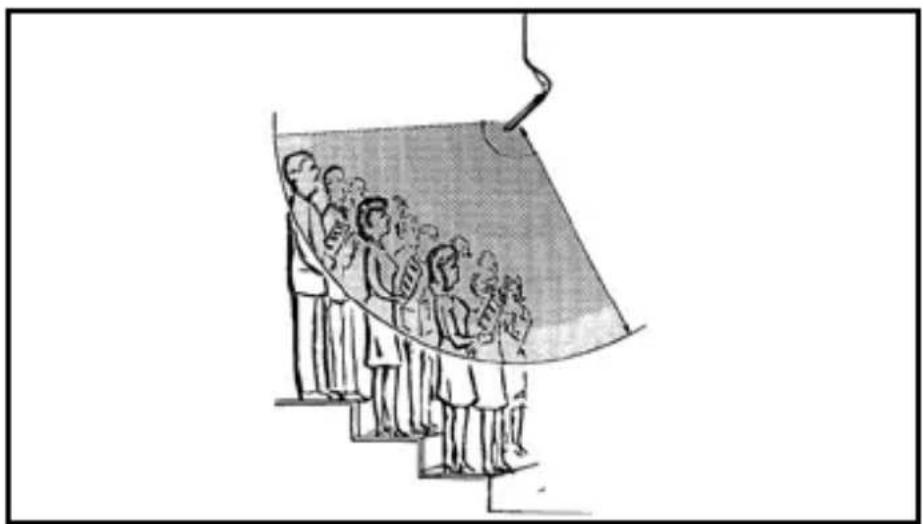

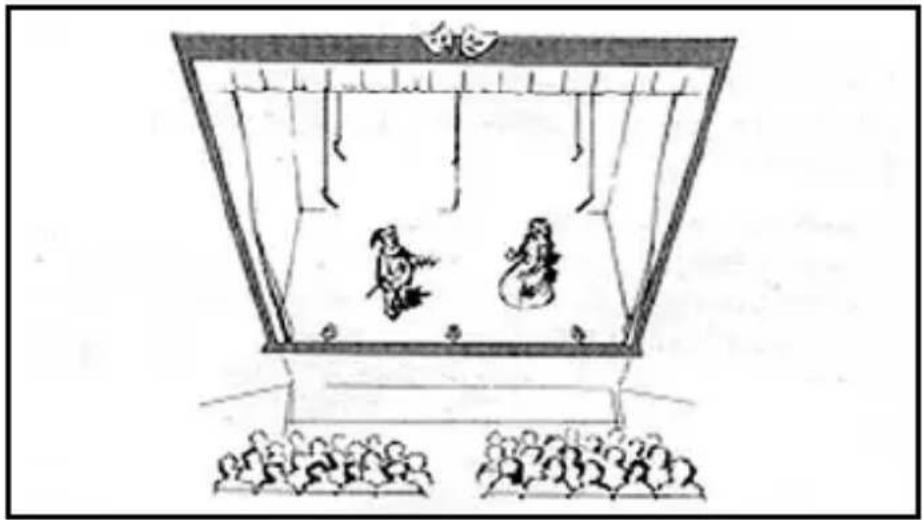

hinweise Fig.9: Theater- beschallung Fig. 10: Chor-- abnahme

4.8.3 Audio-Anschluss

GN 15 HT Lesen Sie auch die Bedienungsanleitung des Handsenders HT 4000 durch! Leuchtring: Wichtig: Siehe Kapitel 4.5.2, Audio-Anschluss.

1. Schrauben Sie das gewünschte Kapselmodul auf das

Montagemodul GN 15 HT auf.

2. Schrauben Sie das Montagemodul auf den Handsen-

3. Montieren Sie den Handsender mit Hilfe des Stativ-

anschlusses SA 63 (mit dem Handsender mitgeliefert) auf einem Tischstativ ST 45 (nicht mitgeliefert).

4. Schalten Sie den Handsender ein.

Der Leuchtring am Montagemodul leuchtet auf und zeigt damit an, dass der Handsender eingeschaltet ist.

• Der Leuchtring leuchtet auch dann weiter, wenn Sie am Handsender die MUTE-Taste drücken! 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 184 Montage und Anschluss

deaktivieren Der Leuchtring zeigt also NICHT notwendigerweise an, dass das Mikrofon eingeschaltet ist, und erlischt erst dann, wenn Sie den Handsender ausschalten.

• Sie können das Mikrofon selbstverständlich auch als Handmikrofon (z.B. für Fragen aus dem Publikum) verwenden. Das Montagemodul GN 30 OC ist für Tonaderspeisung mit 1,5 bis 10 V ausgelegt. Die freien Kabelenden sind wie folgt beschaltet: Rot: Mikrofon (Signal), Tonaderspeisung + Schirm: Mikrofon (Masse), Tonaderspeisung - Schwarz: LED + Äußerer Schirm: LED -

1. Verbinden Sie die Mikrofonadern mit einem Mikrofon-

eingang mit Tonaderspeisung.

2. Verbinden Sie die schwarze Litze (LED +) und den äu-

ßeren Schirm (LED -) mit einer Spannungsquelle, die eine Versorgungsspannung gemäß Tabelle 4 auf Seite 12 liefert.

• GN 15/30/50 ESP: Entfernen Sie die Drahtbrücke von Position 7 (siehe Fig. 2 und Tabelle 2 auf Seite 8).

• GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Entfernen Sie die Drahtbrücke J2 (siehe Fig. 4 auf Seite 10).

• GN 30 OC: Trennen Sie das LED-Speisekabel von der Spannungsquelle. Der deaktivierte Leuchtring ist fast unsichtbar, da er farb- lich auf das Gehäuse abgestimmt ist. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 1920 5 Technische Daten DISCREET ACOUSTICS modular Montagemodul mit CK 31 CK 32 CK 33 Arbeitsweise Kondensatormikrofon mit Permanentladung Richtcharakteristik Niere Kugel Hyperniere Übertragungsbereich 50-20.000 Hz 20-20.000 Hz 50-20.000 Hz Empfindlichkeit 20 mV/Pa 14 mV/Pa 20 mV/Pa -34 dBV* -37 dBV* -34 dBV* Elektrische Impedanz <600 Ω <600 Ω <600 Ω Nennabschlussimpedanz >2000 Ω >2000 Ω >2000 Ω Stromversorgung 9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000) Abmessungen 13Ø x 25mm 13Ø x 25 mm 13Ø x 25 mm Anschlussstecker** XLR-3 oder XLR-5 XLR-3 oder XLR-5 XLR-3 oder XLR-5 Montagemodul mit CK 47 CK 80 Arbeitsweise Kondensatormikrofon mit Permanentladung Richtcharakteristik Hyperniere Hyperniere Übertragungsbereich 20-20.000 Hz 60-15.000 Hz Empfindlichkeit 16.5 mV/Pa 30 mV/Pa -35,5 dBV* -30 dBV* Elektrische Impedanz <600 Ω <600 Ω Nennabschlussimpedanz >2000 Ω >2000 Ω Stromversorgung 9-52 V Phantomspeisung nach IEC 61938 - Benötigt Adapter DPA-P oder DPA (integriert in Montagemodulen GN** und HM 1000) Abmessungen 13Ø x 154 mm 13Ø x 128 mm Anschlussstecker** XLR-3 oder XLR-5 XLR-3 oder XLR-5

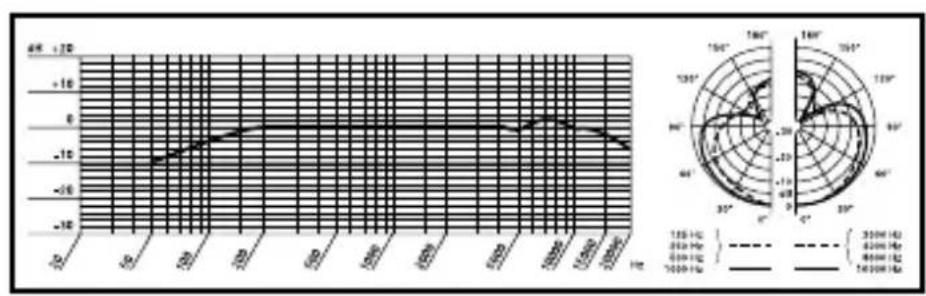

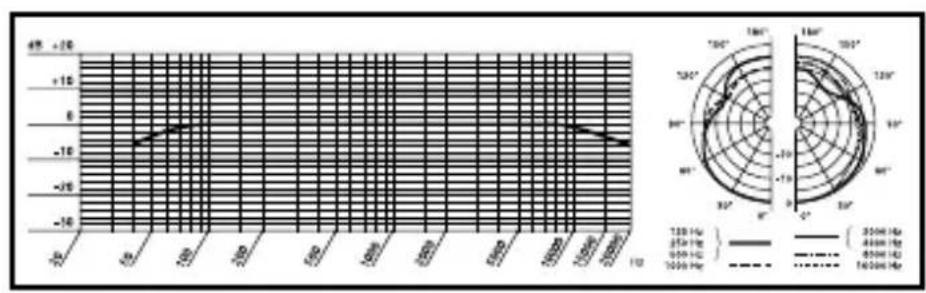

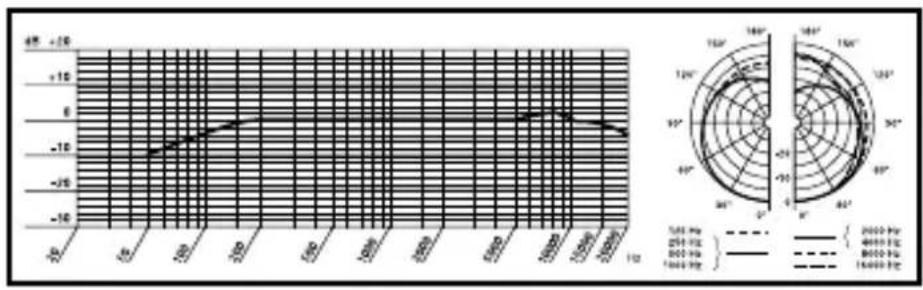

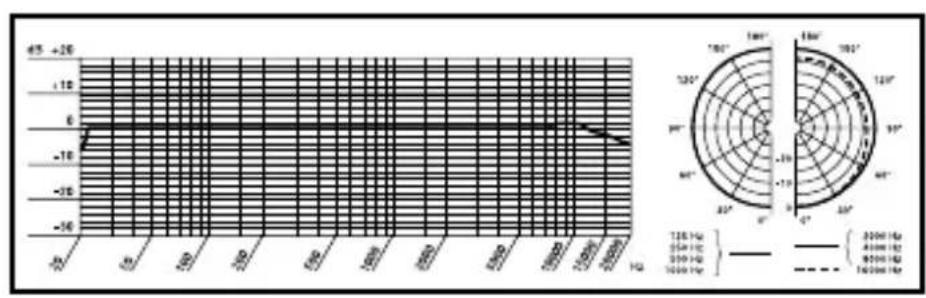

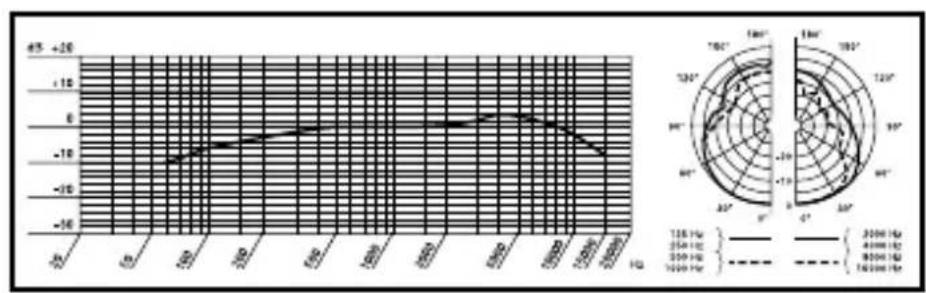

• bezogen auf 1 V/Pa ** außer Montagemodul GN 30 OC Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Nor- men. Sie können die Konformitätserklärung auf http://www.akg.com oder per E- Mail an sales@akg.com anfordern. 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 2021 5 Technische Daten DISCREET ACOUSTICS modular 4513_09_BDA_DAM_Hex0909_ps.qxd 11.09.2009 10:45 Uhr Seite 2122 DISCREET ACOUSTICS modular Table of Contents Page 1 Safety and Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
