BDC4327 - Wasserhahn Concept - Kostenlose Bedienungsanleitung

Marke	Concept
Modell	BDC4327
Produkttyp	Spültischarmatur
Material	Messing mit verchromter oder Granit-Oberfläche (je nach Version)
Kartusche	Hochwertige Keramikkartusche
Körperdrehung	360°
Montage	Am Spülbecken, Befestigung mit mitgeliefertem Zubehör
Anschluss	Flexible Schläuche 3/8", Anschluss für Warm- und Kaltwasser
Perlator	Zur Reinigung demontierbar
Pflege	Reinigung mit Seifenlösung oder Essig; regelmäßiges Trocknen
Kratzfestigkeit	Ja, dank mechanischer Technologie
Kompatibilität	Entwickelt für Granitspülbecken von Concept
Garantie	Gegen Herstellungs- und Materialfehler (Bedingungen siehe Anleitung)
Professionelle Installation empfohlen	Ja, durch einen qualifizierten Fachmann
Mitgelieferte Dokumente	Bedienungsanleitung (57 Seiten, als PDF herunterladbar)
Ersatzteile	Perlator, Kartusche, Griff, Schläuche, Befestigungen (siehe Liste in der Anleitung)

Häufig gestellte Fragen - BDC4327 Concept

Wie installiere ich die Armatur Concept BDC4327?

Schalten Sie die Wasserzufuhr ab, schrauben Sie den Perlator ab, befestigen Sie den Armaturkörper am Spülbecken, schließen Sie die Schläuche von Hand an (ohne Werkzeug), öffnen Sie dann das Wasser und prüfen Sie die Dichtheit. Eine Installation durch einen qualifizierten Fachmann wird empfohlen.

Welche regelmäßige Pflege ist für diese Armatur erforderlich?

Reinigen Sie regelmäßig mit einer neutralen Seifenlösung, spülen und trocknen Sie. Bei Kalkablagerungen verwenden Sie eine Essiglösung. Für verchromte Oberflächen wird ein spezielles Produkt für Edelstahl oder Chrom empfohlen.

Kann die Armatur um 360° gedreht werden?

Ja, der Armaturkörper ist für eine 360°-Drehung ausgelegt, sodass der Griff je nach Bedarf links oder rechts montiert werden kann.

Was tun, wenn der Wasserdurchfluss gering ist?

Überprüfen Sie den Perlator: Er kann durch Partikel verstopft sein. Schrauben Sie ihn ab und reinigen Sie ihn mit einer Essiglösung. Wenn das Problem weiterhin besteht, überprüfen Sie die Wasserzuleitungen.

Welche Reinigungsmittel sollten vermieden werden?

Vermeiden Sie Produkte, die Chlor oder Alkohol enthalten, sowie scheuernde Reinigungsmittel. Verwenden Sie ausschließlich neutrale, nicht scheuernde Reinigungsmittel.

Ist diese Armatur mit Granitspülbecken kompatibel?

Ja, sie wurde entwickelt, um perfekt zu passen für Granitspülbecken der Marke Concept.

Wie pflegt man die verchromte Oberfläche?

Polieren Sie gelegentlich mit einem speziellen Produkt für Edelstahl- oder Chromoberflächen. Das entfernt Flecken und stellt den Glanz wieder her.

Wie lange beträgt die Garantiezeit?

Die Garantie deckt Herstellungs- und Materialfehler für den in der Anleitung angegebenen Zeitraum ab. Bewahren Sie die Rechnung auf und beachten Sie die Installations- und Pflegehinweise.

Kann ich die Armatur selbst installieren?

Die Installation durch einen qualifizierten Fachmann wird empfohlen, um Schäden zu vermeiden. Eine unsachgemäße Installation führt zum Garantieverlust.

Wo finde ich Ersatzteile?

Konsultieren Sie die Anleitung für die vollständige Liste der Teile (Perlator, Kartusche, Griff, usw.) und wenden Sie sich an den Kundendienst von Concept oder einen autorisierten Händler.

BEDIENUNGSANLEITUNG BDC4327 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschaftt haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essilösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb konnen mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schreiben.
- Wenn die Abdichtung s amtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. AnschlieBend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelner Produktesteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auss

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

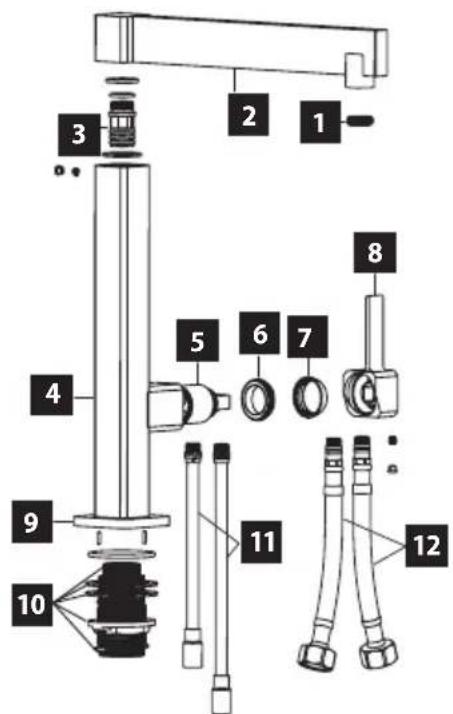

Beschreibung einzelner Produkte teile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

Beschreibung einzelner Produktesteile

BDC5327,BDC5327BC

Numéro	Article
1	Luftsprudler
2	Düse
3	Verbindungsteil
4	Armatürkörper
5	Kartusche
6	Mutterabdeckung
7	Schraubverschluss
8	Griff
9	Sockel
10	Befestigungsteile
11	Schlauch
12	Zuleitungsrohr

Beschreibung einzelnr Produktteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

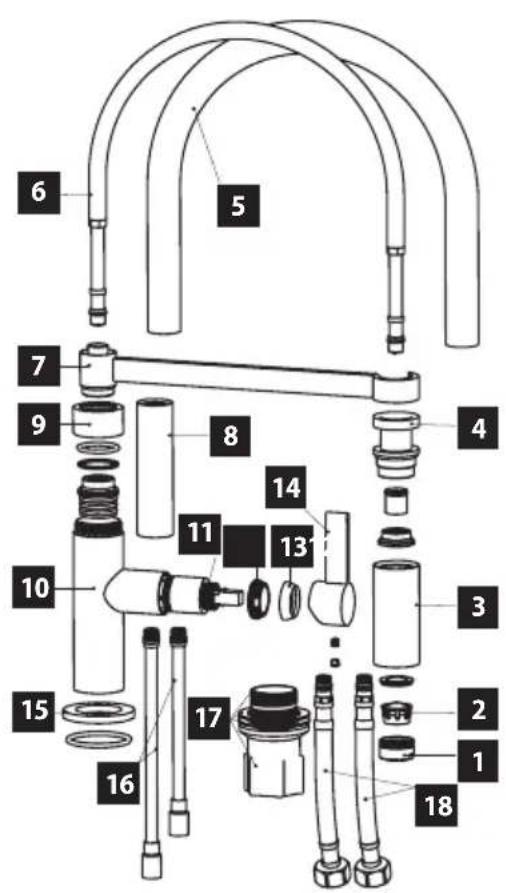

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armaturkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
