BDC4327 - Kohoutek Concept - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma BDC4327 Concept ve formátu PDF.
| Značka | Concept |
| Model | BDC4327 |
| Typ produktu | Dřezová baterie |
| Materiál | Mosaz s chromovanou nebo žulovou úpravou (podle verze) |
| Kartuše | Vysoce kvalitní keramická kartuše |
| Otáčení těla | 360° |
| Instalace | Na dřez, upevnění pomocí dodaného příslušenství |
| Připojení | Ohebné hadice 3/8", přívod teplé a studené vody |
| Perlátor | Odnímatelný pro čištění |
| Údržba | Čištění mýdlovým roztokem nebo octem; pravidelné sušení |
| Odolnost proti poškrábání | Ano, díky mechanické technologii |
| Kompatibilita | Navrženo pro žulové dřezy Concept |
| Záruka | Proti výrobním a materiálovým vadám (podmínky v návodu) |
| Doporučená odborná instalace | Ano, kvalifikovaným odborníkem |
| Dodávané dokumenty | Návod k použití (57 stran, ke stažení ve formátu PDF) |
| Náhradní díly | Perlátor, kartuše, rukojeť, hadice, upevnění (viz seznam v návodu) |
Často kladené otázky - BDC4327 Concept
Dotazy uživatelů ohledně BDC4327 Concept
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kohoutek ve formátu PDF zdarma! Najděte svůj návod BDC4327 - Concept a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BDC4327 značky Concept.
NÁVOD K OBSLUZE BDC4327 Concept
Dekujeme Vám, ze jste si zakoupili vyrobek značky Concept, a prejeme Vám, abyste byli s našim vyrobkem spokojeni po celou dobu jeho uživani. Pred prvním použitím prostudujte pozorné celý námov d k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatné osoby, které budou s vyrobkem manipulovat, byly seznámeny s tímtó námodem. Postupujte na základě doporučeni uvedeného v námodu a poté úspěšné nový vyrobek používejte.
OBSAH
Duležita upozorněni
- Technické parametry
- Čistěnéá udržba
Montáž baterie
Zaruka
DULEZITA UPOZORNENI
Pri udzbe baterie berte v potaz jej povrchovou upravu a pouzivejte cisticic prostredky, které se hodni dany povrch. Nikdy k cisteni nepouzivejte prostredky s obsahem chloru nebo alkoholu a Pokud s nimi pracujete v blizkosti baterie, vyhyejte se kontaktu.
Ačkoliv je povrch baterii odolné, vyvarujte se mechanickému poskození ostrymi predměty, například poskrábáni kuchyneyským nožem.
TECHNICKÉ PARAMETRY
Minimálni tlak vody: (0,5 bar)
Maximánlí tlak vody: (10 bar)
Maximánlí teplota hörké vody: 80 °C
Doporucená teplota horké vody: 70^
CISTENIA UDRZBA
Drezové baterie Concept v sobě skloubí praktický design a kvalitné provedeni. Uvnitr kaźdé baterie se nachází kvalitné keramická kartuše, která tvorí základné tělo baterie. Povrch baterie je potažen technologii odolnou proti Mechanickému poskrábaní. Zároven byl vyvinut tak, aby perfektně ladil s designem granitovém drezů Concept.
Baterii pravidelné Čistěteneutralími prostředky, které neobsahuji abrazivnéčastíce, postačí mydlový Roztok. Po vyčistěni opláchněte povrch vodou a vysuste. Větěsí necistoty a usazeniny vodniho kamene odstranité roztokem octu nebo Čisticém prostředkem, v jehož složeni je ocet. Po použitý vysuste povrch baterie měkkou utěrkou. Pravidelným vysušováním chránité bateriž prešed nežadoucím usazovámí n vodniho kamene.
CZ
Baterie s chromovym povrchem Čas od Času vylestěte SPECIALNIM prostředkem na nerezové Či chromové povrchy. Odstranite skvrny a zároven obnovíte lesk chromového povrchu.
Baterie s granitovym povrchem Jednou za cas osetrete vodou s mlekem urcenym pro granitové drezy. Povrch oplachněte teplou vodou a osuste mekkou uterkou. Vapenné usazeniny kolem sitka odstranite roztokem octu nebo octovym Čisticem.
Kazdodenni a pravidná peče prodlužuje jejichŽivotnost.
MONTAZ BATERIE
Pri instalaci vyrobku prosim dodržujte následujíci postup. Na závady zpúsobné ne správnou instalaci se nevztahuje záruka.
Pred montáží vyrobku se ujistěte, ze není nijak poškozený.
Vyrobek by mél-byt instalován odborníkem, který má k instalaci vodovodnich bateriá potřebnou kvalifikaci.
Díky tomu, ze se dá tělo kázdé baterie otáčet o 360^ múžete madlo k ovládání instalovat na pravou i levou stranu.
Instalace
- Uzavrete prívod teplé a studené vody.
- Odsroubujte perlátor, aby pri prvním použití baterie nedoslo k jeho upání.
- Ustavte telo baterie na drez pomoci upevnovacho prisluosenstvi. Pripojte hadice na vodu a ručné dotáhněte. Nedotahujte pomoci nastrojú ani hrube sily, závity na venti-lech nebo hadićích by se mohly poskodit.
- Pokud potřebujete, našroubujte na obě hadice redukci se zámITEM 3/8".
- Našroubujte hadice k privodu vody a otevřete privod vody. Baterii ponechte v zavrěné pozici, kdy neteče voda a zkontrolujte těsnost všech priopojení. Pokud potrebujete provest dodatečné utěsněné spoů, nezapomeće uzavřit privod vody.
- Pokud je utěsněné věsch spoů v pořádku, pustte studenou i teplou vodu,nejprve na kratsí chasový interval. Poté nainstalujte perlátor, který jste na zaćátku demontovali a znovu uvedte do provozu.
Popis jednotlivych casti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Tělo baterie | |
| 4 Podstavec | |
| 5 Kartuše | |
| 6 Matice | |
| 7 Šroubovací uzávěr | |
| 8 Madlo | |
| 9 Upevnovaci díly | |
| 10 Hadice |

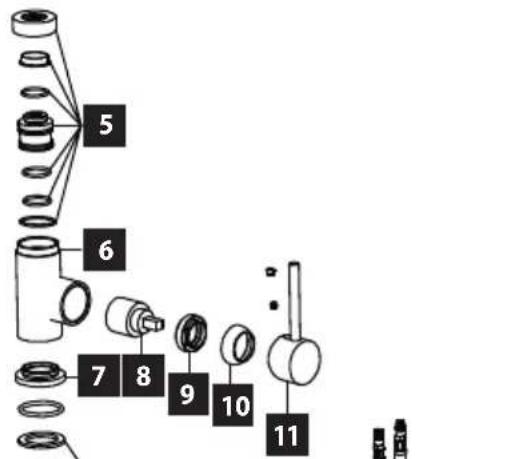

Popis Jednotlivych chasti vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka |
| 1 Perlátor |
| 2 Hlava výpusti |
| 3 Spojovací díly |
| 4 Výpust |
| 5 Spojovací díly |
| 6 Těo baterie |
| 7 Podstavec |
| 8 Kartuše |
| 9 Matice |
| 10 Šroubovací uzávěr |
| 11 Madlo |
| 12 Upevnovací díly |
| 13 Hadice |
Popis jednotlivych casti vyrobku
| Číslo Položka |
| 1 Perlátor |
| 2 Výpust |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Matice |
| 7 Šróubovací uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovací díly |
| 11 Hadice |
Popis jednotlivych ccasti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hubice |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Kryt matice |
| 7 Šroubovací uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovací Čast |
| 11 Hadice |
| 12 Pržvodní trubice |
Popis jednotlivych casti vyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka |
| 1 Perlátor |
| 2 Sprchová hlavice |
| 3 Hadice |
| 4 Hubice |
| 5 Spojovací díly |
| 6 Těo baterie |
| 7 Podstavec |
| 8 Kartuše |
| 9 Matice |
| 10 Šroubovací uzávěr |
| 11 Madlo |
| 12 Upevnovací díly |
| 13 Hadice |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Provizdušnovací plást |
| 2 Perlátor | |
| 3 Vyjímatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkonová hadice | |
| 6 Přípojavác hadice | |
| 7 | Držák vyjímatelnéhadice |
| 8 Konektor | |
| 9 Spojovác díl | |
| 10 Tělo baterie | |
| 11 Kartuše | |
| 12 Kryt matice | |
| 13 Šròubovác uzávěr | |
| 14 Madlo | |
| 15 Podstavec | |
| 16 Prívodnítrubice | |
| 17 Upevnovác.czst | |
| 18 Hadice | |
ZÁRUKA
Během záručniho obdóbi stanoveného vyrobcem je vyrobce zodpovedný za vyrobní a materiálové vady. V pripadě, ze se takovéto vady objeví, vratte, prosím, dřez prodávajćím u priloženými doklady o jeho nabytí. Tyto doklady uchovávejte po celou dobu záručniho obdóbi.
Záruka se nevztahuje na vady vzníkle nesprávnou montáží nebo Údržbou. Nedodržíte-li poukyny vyrobce, nemúze byt pripadná oprava uznána jako zárucné.
POŠAKOVANIE
Hoci je povrch bateri odolny, vyvarujte sa mechanickému poskodeniu ostrymi predmetmi, napriklad poskriabaniu kuchynským nožom.
TECHNICKÉ PARAMETRE
Každodenná a pravidelná udrzba predlži ichŽivotnost.
MONTAZ BATÉRIE
Pred montážou vyrobku sa ubezpečte, ze nie je nijako poškodený.
Vyrobok by mal instalovat odbornik, ktory ma na instalaciu vodovodnych bateri potrebnu kvalifikaciu.
Vdaka tomu, ze sa telo každej batérié moze otáčat o 360^ , MOZno držadlo na ovládanie instalovat na pravú alebo l'avú stranu.
Instalácia
- Uzavrite privod teplej a studenej vody.
- Odskrutkujte perlátor, aby pri prvom použití batérié nedoslo k jeho upchatiu.
- Usadte telo baterie na drez pomocou upevnovaceho prisluosenstva. Pripojte hadice na vodu a ručne dotiahnite. Nedotahujte pomocou nastrojov ani hrubou silou, aby sa neposkodili závity na ventiloch a hadiciach.
- Ak potrebujete, na obe hadice priskrutkujte redukciu so zavitom 3/8".
- Hadice priskrutkujte k privodu vody a otvorte privod vody. Bateriu nechajte v zavrejet pozicii, kad netecie voda, a skontrolujte tesnost' vsetkych pripojeni. Ak potrebujete dodatočne utesnit spoje, nezabudnite zatvorit privod vody.
- Ak je utesnenie vsetkych spojov v poriadku, pustte studenu aj teplu vodu, najpriv na kratsi casovy interval. Potom nainstalujte perlator, ktory ste na zaciatku demontovali, a znova ho uvedte do cinnosti.
Popis jednotlivych ccasti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Teo batérié | |
| 4 Podstavec | |
| 5 Kartuša | |
| 6 Matica | |
| 7 Skrutkovací uzáver | |
| 8 Držadlo | |
| 9 Upevnovacie diely | |
| 10 Hadica |
Popis jednotlivych chastiVyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka | |
| 1 Perlátor | |
| 2 Hlava výpustu | |
| 3 Spojovacie diely | |
| 4 Výpust | |
| 5 Spojovacie diely | |
| 6 Teo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Upevůmovacie diely | |
| 13 Hadica |
Popis jednotlivych casti vyrobku
| Číslo Položka |
| 1 Perlátor |
| 2 Výpust |
| 3 Spojovacie diely |
| 4 Te o batérié |
| 5 Kartuša |
| 6 Matica |
| 7 Skrutkovací uzáver |
| 8 Držadlo |
| 9 Podstavec |
| 10 Upevnovacie diely |
| 11 Hadica |
Popis jednotlivych casti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hupice |
| 3 Spojovacie diely |
| 4 Te o batérié |
| 5 Kaṭuša |
| 6 Kryt matice |
| 7 Skrutkovací uzáver |
| 8 Držadlo |
| 9 Podstavec |
| 10 Upevůmovacie šast |
| 11 Hadica |
| 12 Privodný trubice |
Popis jednotlivych castiVyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka | |
| 1 Perlátor | |
| 2 Sprchová hlavica | |
| 3 Hadica | |
| 4 Hubice | |
| 5 | Spojovacie diely |
| 6 Teo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Spojovacie diely | |
| 13 Hadica | |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Prevzdušnovacie plást' |
| 2 Perlátor | |
| 3 Vyberatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkónová hadica | |
| 6 Pripojavacie hadice | |
| 7 | Držiak vyberatelnéhadice |
| 8 Konektor | |
| 9 Spojovác diel | |
| 10 Telo batarie | |
| 11 Kartuša | |
| 12 Kryt matice | |
| 13 Skrutkovác uzáver | |
| 14 Držadlo | |
| 15 Podstavec | |
| 16 Prívodný trubice | |
| 17 Upevnovacie šast' | |
| 18 Hadica | |
ZÁRUKA
Záruka sa nevztahuje na nedostatky vzniknute nesprávnou montázou alebo udžbou. Aknedodržite pokyny vyrobcu, pripadna oprava sa neuzná ako záručna.
PODZIEKOWANIE
Concept Slovensko s.r.o.
Hurbanova 1563/23,
911 O1 Trenčin
T: +421 032 658 34 65
E: info@my-concept.sk
W: www..my-concept.sk
PL
Concept Polska sp. z o.o.
