BDG4327BE - Wasserhahn Concept - Kostenlose Bedienungsanleitung

Produkttyp	Spülenarmatur
Marke	Concept
Modell	BDG4327BE
Oberflächenmaterial	Chromstahl oder Granit (je nach Ausführung)
Armaturenkörper	Hochwertige Keramikkartusche
Drehung	360°
Bedienungsart	Einhebelmischbatterie
Versorgung	Warm- und Kaltwasser unter Netzwerksdruck
Anschluss	Flexible Schläuche 3/8" (Reduzierstück falls nötig beigelegt)
Montage	Montage durch qualifizierten Fachmann empfohlen
Reinigung	Nicht abrasive neutrale Mittel, Seifenlösung, Essig gegen Kalk
Regelmäßige Pflege	Trocknen nach Gebrauch, Polieren von Chromflächen, Spezialpflege für Granit
Vorsichtsmaßnahmen	Chlorhaltige Produkte, Alkohol, scharfe Gegenstände vermeiden; keine Werkzeuge zum Anziehen der Anschlüsse verwenden
Ersatzteile verfügbar	Perlator, Keramikkartusche, Griff, flexible Schläuche, Befestigungsteile
Reparierbarkeit	Austauschbare Keramikkartusche
Garantie	Herstellergarantie auf Fabrikations- und Materialfehler
Mitgelieferte Dokumente	Bedienungsanleitung (PDF) in mehreren Sprachen
Herkunftsland	Nicht angegeben

Häufig gestellte Fragen - BDG4327BE Concept

Wie reinige ich die Armatur Concept BDG4327BE richtig?

Verwenden Sie ein weiches Tuch, das mit Seifenwasser (neutraler, nicht abrasiver Seife) getränkt ist. Mit klarem Wasser abspülen und trocknen. Bei Kalkablagerungen eine Lösung aus weißem Essig oder einen Essigreiniger auftragen. Vermeiden Sie chlorhaltige oder alkoholhaltige Produkte.

Wie ist die Montageanleitung für die Armatur?

Schalten Sie die Warm- und Kaltwasserzufuhr ab. Schrauben Sie den Perlator ab. Befestigen Sie den Armaturenkörper mit dem mitgelieferten Zubehör an der Spüle. Schließen Sie die flexiblen Schläuche an die Wasserzuleitungen an und ziehen Sie sie von Hand (ohne Werkzeug) fest. Öffnen Sie das Wasser und prüfen Sie auf Dichtheit. Schrauben Sie den Perlator nach dem Entlüften wieder auf. Die Montage durch einen Fachmann wird empfohlen.

Wie pflege ich die Chromoberfläche?

Polieren Sie die Chromoberfläche regelmäßig mit einem speziellen Edelstahl- oder Chromreiniger, um Flecken zu entfernen und den Glanz wiederherzustellen. Systematisches Trocknen nach jedem Gebrauch verhindert Kalkflecken.

Was tun bei Undichtigkeit an den Anschlüssen?

Überprüfen Sie zunächst, ob die Muttern von Hand festgezogen sind. Wenn die Undichtigkeit bestehen bleibt, schalten Sie das Wasser ab, bauen Sie die Verbindung auseinander, wickeln Sie Teflonband auf oder verwenden Sie eine geeignete Dichtung, und ziehen Sie sie wieder fest. Üben Sie keinen Druck mit Werkzeugen aus, um die Gewinde nicht zu beschädigen.

Kann ich abrasive oder säurehaltige Produkte zur Reinigung der Armatur verwenden?

Nein, verwenden Sie niemals chlorhaltige, alkoholhaltige oder scheuernde Produkte. Sie könnten die Oberflächenbeschichtung beschädigen. Bevorzugen Sie eine verdünnte Essiglösung oder ein mildes Reinigungsmittel.

Wie entkalke ich die Armatur effektiv?

Tragen Sie ein mit weißem Essig oder einem speziellen Entkalker getränktes Tuch auf die verkalkten Stellen (Auslauf, Perlator) auf. Einige Minuten einwirken lassen, dann sanft abreiben. Gründlich abspülen und trocknen. Für den Perlator schrauben Sie ihn ab und legen Sie ihn in Essig ein.

Kann ich die Armatur selbst montieren?

Ja, wenn Sie über Kenntnisse in der Sanitärtechnik verfügen. Allerdings weist die Anleitung darauf hin, dass die Montage durch einen qualifizierten Fachmann erfolgen sollte, um die ordnungsgemäße Funktion und die Garantie zu gewährleisten. Montagefehler führen zum Verlust der Garantie.

Welche Kartusche wird in dieser Armatur verwendet?

Die Armatur ist mit einer hochwertigen Keramikkartusche ausgestattet. Sie sorgt für einen reibungslosen Betrieb und eine lange Lebensdauer. Bei Fehlfunktionen kann sie separat ausgetauscht werden.

Wie tausche ich den Perlator aus?

Schrauben Sie den Perlator von Hand (am Auslauf) ab. Wenn er verstopft ist, reinigen Sie ihn in Essig oder ersetzen Sie ihn durch einen neuen. Achten Sie darauf, ihn wieder gut festzuschrauben, um Undichtigkeiten zu vermeiden.

Wie lange ist die Garantie und was deckt sie ab?

Die Herstellergarantie deckt Fabrikations- und Materialfehler für den auf der Verpackung angegebenen Zeitraum ab. Bewahren Sie die Rechnung auf. Schäden durch unsachgemäße Montage oder Wartung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG BDG4327BE Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann können Sie das neue Produkt erfolgreich benutzen.

DER INHALT

• Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGE HINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigen und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Nähe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Küchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80 °C

Empfohlene Warmwassertemperatur: 70 °C

REINIGUNG UND PFLEGE

Die Küchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkörper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitspüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genügt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spülen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwünschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitspülen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spülen und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglösung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlängert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sie bitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemäßen Einbau verursachten Mängel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360° drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

• Schließen Sie die Warm- und Kaltwasserzufuhr.
• Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
• Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an und ziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies könnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
• Schrauben Sie beim Bedarf eine Gewindereduktion 3/8“ auf beide Schläuche an.
• Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wann kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
• Wenn die Abdichtung sämtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelner Produkteile BDC6529, BDG6529BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Armaturkörper

4 Sockel

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Befestigungsteile

10 Schlauch

Beschreibung einzelner Produkteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelner Produkteile

Beschreibung einzelner Produktteile BDC5327, BDC5327BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

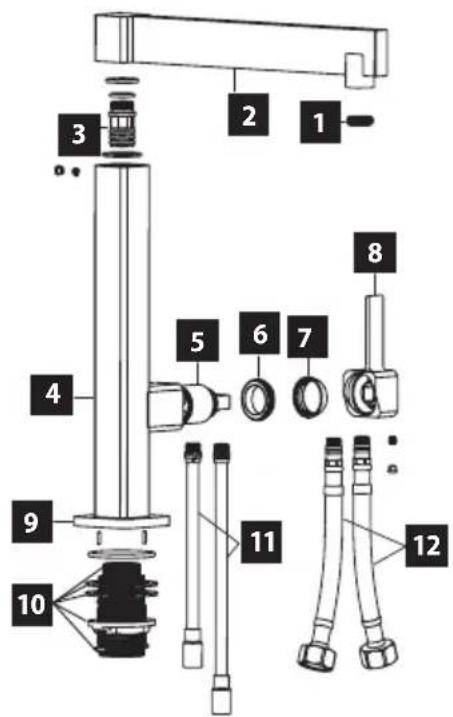

Numéro Article
1 Luftsprudler
2 Düse
3 Verbindungsteil
4 Armaturkörper
5 Kartusche
6 Mutterabdeckung
7 Schraubverschluss
8 Griff
9 Sockel
10 Befestigungsteile
11 Schlauch
12 Zuleitungsrohr

Beschreibung einzelner Produkteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

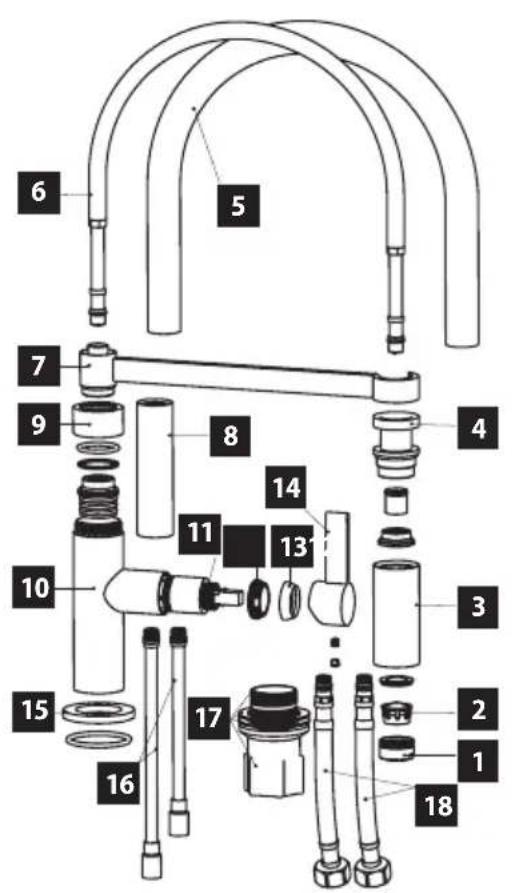

Beschreibung einzelner Produkteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlussschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armaturkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produzenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sie bitte die Spüle mit den angelegten Belegen über deren Erwerb an den Verkäufer zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entstanden sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
