BEDIENUNGSANLEITUNG Diabolo SC420BBXBLK SCHNEIDER

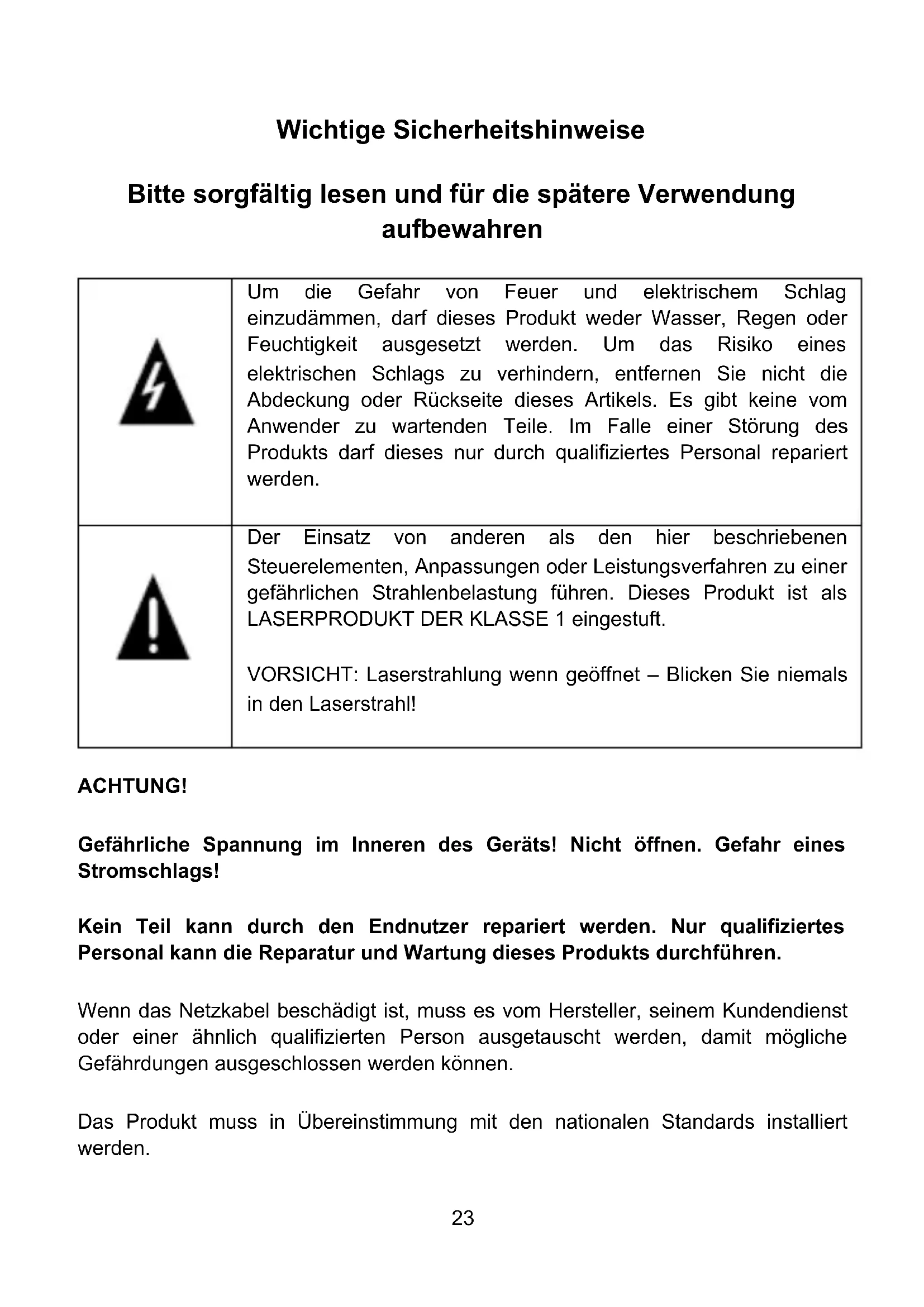

Wichtige Sicherheitshinweise Bitte sorgfältig lesen und für die spätere Verwendung aufbewahren Um die Gefahr von Feuer und elektrischem Schlag einzudämmen, darf dieses Produkt weder Wasser, Regen oder Feuchtigkeit ausgesetzt werden. Um das Risiko eines elektrischen Schlags zu verhindern, entfernen Sie nicht die Abdeckung oder Rückseite dieses Artikels. Es gibt keine vom Anwender zu wartenden Teile. Im Falle einer Störung des Produkts darf dieses nur durch qualifiziertes Personal repariert werden. Der Einsatz von anderen als den hier beschriebenen Steuerelementen, Anpassungen oder Leistungsverfahren zu einer gefährlichen Strahlenbelastung führen. Dieses Produkt ist als LASERPRODUKT DER KLASSE 1 eingestuft. VORSICHT: Laserstrahlung wenn geöffnet – Blicken Sie niemals in den Laserstrahl! ACHTUNG! Gefährliche Spannung im Inneren des Geräts! Nicht öffnen. Gefahr eines Stromschlags! Kein Teil kann durch den Endnutzer repariert werden. Nur qualifiziertes Personal kann die Reparatur und Wartung dieses Produkts durchführen. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, damit mögliche Gefährdungen ausgeschlossen werden können. Das Produkt muss in Übereinstimmung mit den nationalen Standards installiert werden.

Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden. Entsorgen Sie Ihre Batterien bitte nur in den zur Verfügung gestellten Sammelbehältern, um die Umwelt zu schützen (wenden Sie sich für weitere Informationen an Ihren Fachhändler). Fachgerechte Positionierung - Stellen Sie das Gerät auf einen ebenen und stabilen Untergrund. Stellen Sie das Produkt nicht auf einen Teppich. - Stellen Sie das Produkt nicht auf ein anderes Gerät, wie einen Receiver oder Verstärker, da dies zu Überhitzung führen kann. - Legen Sie keine Gegenstände unter das Produkt (z. B. CDs oder Zeitschriften). Ausreichende Belüftung - Stellen Sie das Gerät an einem ausreichend belüfteten Ort auf, um Überhitzung zu vermeiden. Lassen Sie mindestens 10 cm hinter und über dem Gerät frei und lassen Sie 5 cm Abstand auf beiden Seiten, um eine Überhitzung zu vermeiden. - Blockieren Sie nicht die Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. Setzen Sie das Produkt keinen hohen Temperaturen, Feuchtigkeit, Wasser und Staub aus - Schützen Sie das Gerät vor Spritzwasser. Objekte, die Wasser enthalten, z. B. Vasen, sollten niemals auf dem Gerät abgestellt werden. - Stellen Sie Ihr Gerät nicht in die Nähe von Gegenständen, die es beschädigen könnten. - Bitte stellen Sie keine Objekte mit offenen Flammen, wie z. B. angezündete Kerzen, auf das Gerät. Elektrische Versorgung - Trennen Sie das Produkt bei längerer Nichtbenutzung vom Stromnetz. - Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, damit mögliche Gefährdungen ausgeschlossen werden können. - Dieses Produkt muss an eine Stromversorgung mit 230 V und ~50 Hz angeschlossen werden. - Der Netzstecker wird als Trennvorrichtung verwendet und sollte während des Einsatzes immer leicht zugänglich bleiben.

Dieses auf dem Produkt angebrachte Logo bedeutet, dass die Wiederverwertung dieses Apparats in den Rahmen der Richtlinie 2012/19/EG vom 4. Juli 2012 über Elektro- und Elektronikgeräte-Abfall (WEEE) fällt. Das Vorhandensein von gefährlichen Stoffen in Elektro- und Elektronikgeräte hat mögliche Konsequenzen für die Umwelt und die Gesundheit von Menschen bei der Wiederaufbereitung des Produktes. Daher sollte das Produkt am Ende seiner Laufzeit niemals im normalen Hausmüll entsorgt werden. Als Endverbraucher haben Sie eine wichtige Rolle bezüglich der Wiederverwertung und Wiederaufbereitung oder sonstige weitere Nutzbarmachung von elektrischem oder elektronischem Equipment. Gemeindebehörden und Vertriebspartner haben besondere Verfahr en speziell für das Sammeln und Wiederaufbereiten dieses Produkts. Sie haben die Verpflichtung die Recyclingsysteme Ihrer Gemeinde zu nutzen. 25STROMVERSORGUNG WECHSELSTROM Ihr tragbares Gerät wird mit Wechselstrom versorgt, indem Sie es mit dem abnehmbaren Stromkabel an eine Steckdose anschließen. Dafür ist hinten am Gerät ein Anschluss vorhanden. Bitte überprüfen Sie auch, dass die Spannung Ihres Stromanbieters mit der vorgesehenen Spannung für dieses Gerät übereinstimmt. Stellen Sie auch sicher, dass das Stromkabel vollständig in das Gerät eingesteckt ist. Bemerkung: Während starker Gewitter, ziehen Sie bitte den Stromstecker aus der Steckdose, um Ihr Gerät zu schützen. BATTERIEVERSORGUNG (Batterien nicht mitgeliefert) Stecken Sie 6 Batterien Typ LR14, UM-2 oder C Knopfzellen (vorzugsweise alkalisch) in das Batteriefach, so wie es die “+” und “-” Symbole für die Polarität anzeigen. Bitte entfernen Sie die Batterien immer dann, wenn das Gerät für lange Zeit nicht benutzt werden wird, da die Batterien sonst evtl. auslaufen und hierdurch das Gerät beschädigen könnten. Bemerkungen: - Benutzen Sie immer Batterien derselben Sorte. Benutzen Sie niemals verschiedene Batterietypen gleichzeitig zusammen. - Bei Benutzung mit Batterien stellen Sie sicher, dass nicht gleichzeitig die Wechselstromversorgung angeschlossen ist. - Wenn Sie Batterien austauschen, machen Sie kein Gemisch aus alten und neuen Batterien. - Um das Gerät auszuschalten, entfernen Sie die Batterien.

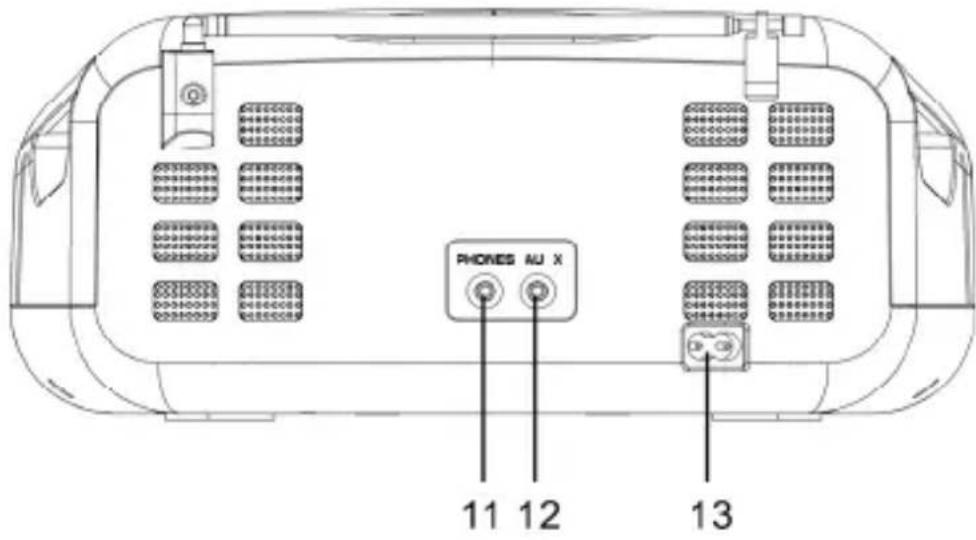

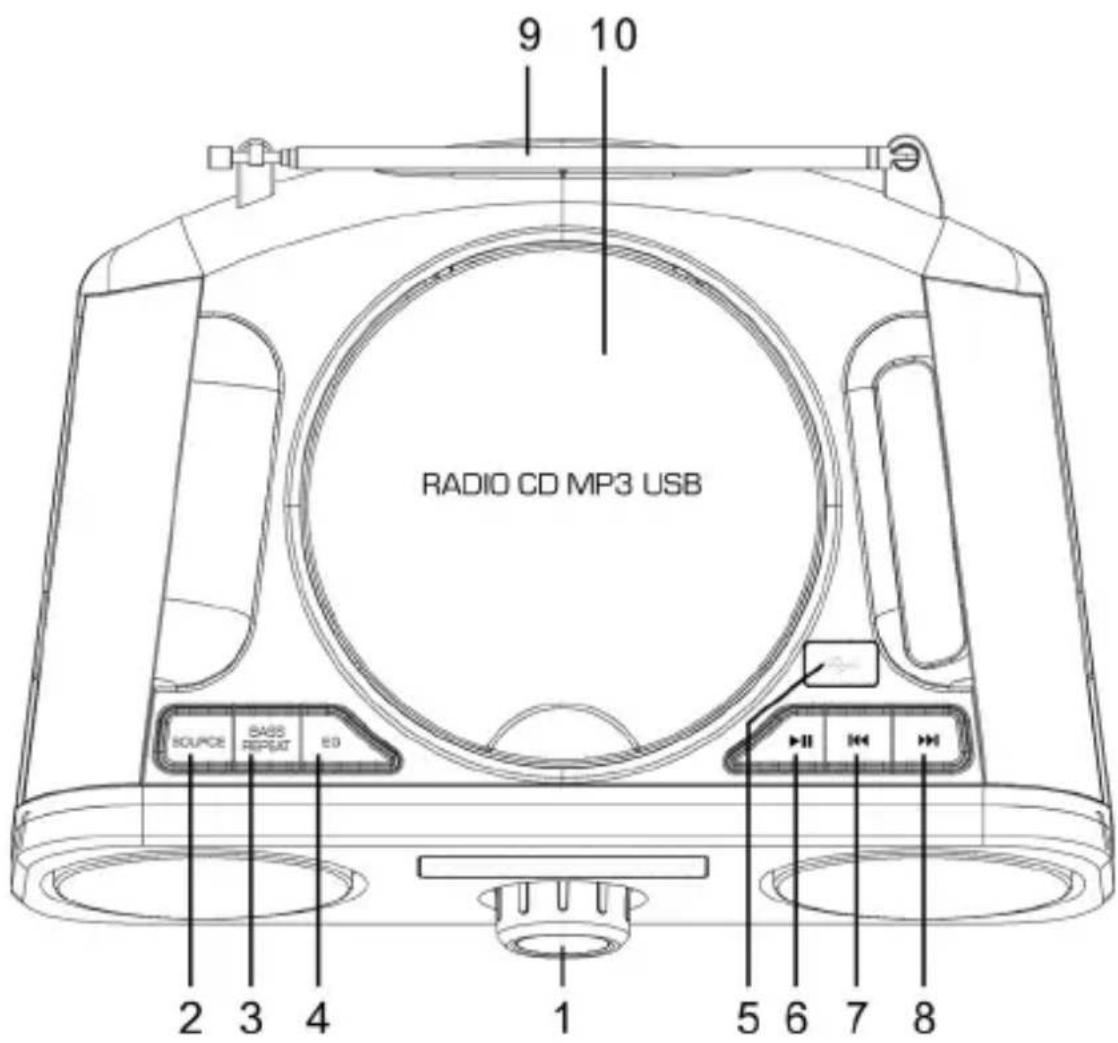

2. QUELLE KNOPF 11. KOPFHÖRER ANSCHLUSS

3. BASS/WIEDERHOLUNG KNOPF 12. AUXILLIARY ANSCHLUSS

4. EQUALIZER KNOPF 13. WECHSELSTROMANSCHLUSS

5. USB ANSCHLUSS 14. BATTERIEFACH

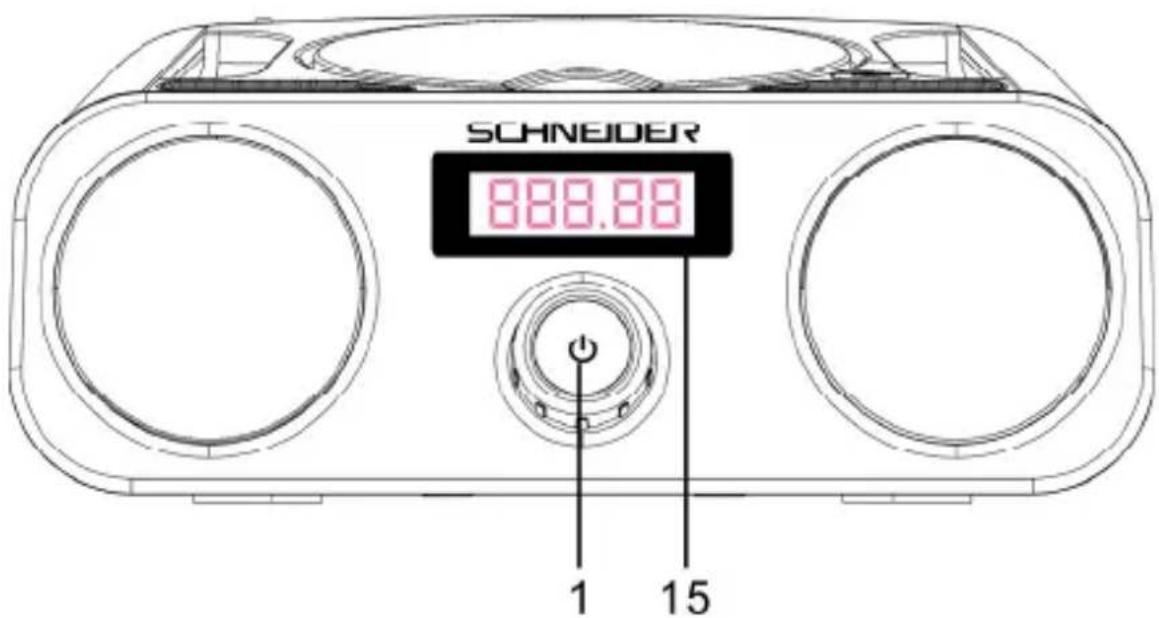

6. ABSPIELEN/PAUSE 15. LCD ANZEIG

ALLGEMEINE BEDIENUNGSANLEITUNG Strom an/aus Drücken Sie den Knopf, um das Gerät einzuschalten. Drücken Sie den Knopf erneut, um das Gerät in den Ruhe-Modus (standby) zu versetzen. Um das Gerät auszuschalten, entfernen Sie das Stromkabel aus dem Wechselstromanschluss. Bemerkung: Wenn das Gerät 15 Minuten nicht aktiv war, schaltet es automatisch in den Ruhe-Modus Auswahl verschiedener Betriebsarten Drücken Sie QUELLE (Nr. 3) wiederholt, um zwischen CD, USB, FM Radio, AUX (Auxilliary Anschluss, Nr. 16 ) oder BLUETOOTH zu wechseln. Lautstärke anpassen Drehen Sie den Lautstärkeregler im Uhrzeigersinn um die Lautstärke zu erhöhen und drehen Sie gegen den Uhrzeigersinn, um es leiser zu stellen. Wiederholung Drücken Sie kurz auf den BASS/WIEDERHOLUNG (Nr. 4) Knopf kurz vor oder während CD/MP3 abgespielt wird. Dabei ändern sich die Betriebsarten wie folgt: 1-WIEDERHOLE EINES („REPEAT ONE“): Wiederholt den aktuellen Track. 2-WIEDERHOLE ALLE („REPEAT ALL“): Wiederholt die gesamte CD. 3-WIEDERHOLE ORDNER („REPEAT FOLDER“ *NUR BEI MP3): wiederholt den aktuellen Ordner. Bass Verstärkung Drücken Sie lange auf den BASS/WIEDERHOLUNG (Nr. 4) Knopf, um die Basswiedergabe zu verstärken. Equalizer Das System unterstützt eine Vielfalt von Equalizern und Klangeffekten. Drücken Sie den EQUALIZER (Nr. 5) Knopf, um den gewünschten Musikeffekt einzustellen: FLAT, ROCK, JAZZ, POP oder KLASSIK.

RADIO BEDIENUNG Drücken Sie QUELLE (Nr.3) wiederholt, um Radio auszuwählen. Automatische Sendersuche

1. Drücken und halten Sie

um alle FM Radiosender zu durchsuchen und automatisch zu speichern (bis zu 20 Sender).

2. Drücken Sie lange auf

oder um automatisch den vorangegangenen oder folgenden Radiosender zu finden. Sobald ein Sender gefunden wurde, wird die Suche aufhören. Um die gespeicherten Radiosender abzuspielen - Drücken Sie kurz auf , danach auf oder , um den gespeicherten Sender „P-xx“ auszuwählen. - Drücken Sie um den gewählten Sender zu spielen. Manuelle Sendersuche Drücken Sie kurz oder um die FM Radiofrequenzen manuell zu durchsuchen, bis Sie Ihre gewünschte Frequenz gefunden haben. Um einen besseren Empfang zu bekommen Fahren Sie die Teleskopantenne vollständig aus, um einen besseren Empfang zu bekommen. Falls das Signal zu stark sein sollte (Nähe zum Sender), fahren Sie die Antenne hingegen ein. BLUETOOTH BEDIENUNG

1. Drücken Sie den QUELLE (Nr.3) Knopf wiederholt und wählen Sie

BLUETOOTH Modus. Falls keine Bluetooth Verbindung aufgebaut wird, blinkt im Display die Anzeige „BLUE“.

2. Richten Sie auf Ihrem Smartphone die Bluetooth Funktion ein und suchen Sie

das Gerät „BB00BBX“ in der Liste der Verfügbarkeiten.

3. Wählen Sie die Paarbildung für das Gerät „BB00BBX“ aus. Falls Sie nach

einem Passwort gefragt werden, geben Sie ein “0000”.

4. Wenn die Verbindung erfolgreich aufgebaut wird, werden Sie einen Signalton

hören und die Anzeige „BLUE“ wird nicht mehr in der Anzeige aufblinken. Bemerkung: Die Reichweite von Bluetooth beträgt ohne Hindernisse zwischen dieser Boombox und dem Bluetooth Gerät ungefähr 10 Meter.

1. Drücken Sie den QUELLE (Nr.3) Knopf wiederholt und wählen Sie den AUX

Modus aus, um Musik von einem anderen Wiedergabegerät abzuspielen.

2. Verbinden Sie das andere Wiedergabegerät mit einem Kabel (nicht beigelegt)

3. Schalten Sie das Wiedergabegerät ein.

4. Stellen Sie die Lautstärke mit dem Lautstärkeregler entsprechend ein.

1. Legen Sie die CD mit dem Aufdruck nach oben in das CD Fach ein und

schließen Sie das CD Fach vorsichtig.

2. Falls keine CD eingelegt wurde, oder die eingelegte CD nicht gelesen werden

kann, wird das Wort “NO” in der Anzeige erscheinen.

3. Das Display zeigt die Gesamtzahl von Tracks and wird das erste Stück der

CD/MP3 automatisch starten.

4. Das Gerät kann CD, CD-R & CD-RW abspielen.

Allgemeine Bedienung : Startet die Wiedergabe der CD/MP3. Nochmals drücken versetzt das Gerät in „Pause“ – die Wiedergabe wird unterbrochen. Nochmals drücken wechselt wieder zur Wiedergabe. : Einmal drücken für den vorangegangenen oder nachfolgenden Track, mehrfach drücken bis die gewünschte Tracknummer im Display erscheint drücken und gedrückt lassen, um schnell vorwärts/rückwärts zu springen.

USB BEDIENUNG Anschluss mit USB

1. Wenn ein USB Gerät verbunden wird, drücken Sie QUELLE (Nr.3) wiederholt,

um in den USB Betrieb zu wechseln.

2. Das Gerät wird automatisch die Anzahl der Track anzeigen.

3. Alle Bedienungsfunktionen sind identisch mit CD Wiedergabe.

Bemerkung: Dieses Gerät ist nur kompatibel mit MP3 Audio Datenformat ohne Kompressionsalgorithmen, Diebstahl- oder Kopierschutz. Andere Audio Datenformate (MP4A, OGG) oder Videoformate (MP4, WMV, FLV) können nicht gelesen werden. SPEZIFIKATIONEN Stromanschluss Wechselstrom 100-240V~, 50-60Hz Stromverbrauch 11 Watt Ausmaße des Gerätes 215mm(B) x 208mm(T) x 113mm(H) Frequenzbereich FM 87.5~108MHz

Prüfen Sie, ob die Lautstärke ganz herunter gefahren wurde. Prüfen Sie, ob das Stromkabel ordentlich angeschlossen wurde. Prüfen Sie, ob die Batterien leer sind oder nicht ordentlich eingelegt wurden. UNNORMALE FUNKTIONSWEISE Schalten Sie den Strom ab, und danach schalten Sie den Strom wieder an. ANZEIGE „NO DISC“/CD WIEDERGABE FUNKTIONIERT NICHT ORDENTLICH Prüfen Sie, ob die CD falsch herum eingelegt wurde. Prüfen Sie, ob die CD verfärbt ist oder stark verkratzt. Prüfen Sie, dass die CD ein Datenformat enthält, welches mit dem Gerät kompatibel ist. Prüfen Sie ob die CD-R leer ist oder nicht fertig gebrannt wurde.
