BEDIENUNGSANLEITUNG IAN 297400 Playtive

Klappen Sie vor dem Lesen die Sate mit den Abzidungen aus und machen Sie sich anschließend mit einen Funktionen des Antika vertraut.

SCOOTER

DELTA SPORT HANDELSKONTOR OMBH

Winglorp 6 • Dr.2237 Hanburg

GERMANY

21.6.30 24 N: K5-4107

1

GB E NI

SCOOTER

DE/AI/CH Gebroch- und Sicherheitsinweise

Seils 19

IAN 297400

60

IAN 297400

08 15 NI OK IR

RE HL DE AT CH

GB IE NI

Scope of delivery 6

Technical data 6

Intended use 6

Bestimmungsgemäße Verwendung 19

Sicherheitshinweise 19-20

Montage 20

Artikel in den Transportzustand versetzen ..... 20

Verwendung 20

Wartung 21

Lagerung, Reinigung 21

Hinweise zur Entsorgung 21

Hinweise zur Garantie und

Serviceabwicklung 22

DK

Leverancen omfatter 9

Tekniske data 9

Technische gegevens 16

Varen klappes ud (Fig. A)

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nach- folgende Gebrauchsanweisung

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x Scooter

1 x Gebrauchsanweisung

Technische Daten

Maximales Benutzergewicht:

kg

Auszugshöhe Lenker: 3-stufig (ca. 73 - 83 cm)

Rollen: ∅ 120 mm

Lager: ABEC 5

Herstellungsdatum (Monat/Jahr):

18

Bestimmungsgemäße Verwendung

Dieser Artikel ist als Spielzeug für Kinder über 3 Jahren mit einem maximalen Benutzergewicht von 50 kg für den privaten Gebrauch im Außenbereich zu verwenden.

ACHTUNG! Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.

Sicherheitshinweise

ACHTUNG!

- Alle Verpackungs- und Befestigungsmaterialien sind nicht Bestandteil des Spielzeugs und sollten aus Sicherheitsgründen entfernt werden, bevor das Produkt Kindern zum Spielen übergeben wird.

- Kinder dürfen nur unter Aufsicht mit dem Artikel spielen.

ACHTUNG!

- Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschluckt oder einge-atmet werden können!

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlussteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.
• Der Artikel darf nicht im Innenbereich verwendet werden. Auf glatten Oberflächen wie z. B. Laminat, Parkett, Holzdielen, Fliesen usw. können die Reifen ihren Halt verlieren und wegrutschen.

Gefahr von Quetschungen r Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die eben, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.

Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

- Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.
• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potenziellen Gefahren nicht einschätzen können.
• Bei der Verwendung des Scooters ist Geschicklichkeit erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Fahrers oder weiterer Personen führen könnten.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Artikel wird im Transportzustand zusammengeklappt geliefert. Um ihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaßen vor:

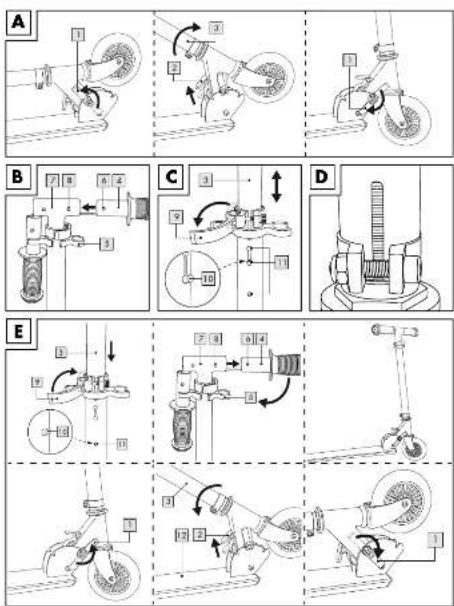

Ausklappen (Abb. A)

1. Lösen Sie den unteren Schnellverschluss (1).
2. Ziehen Sie den Hebel (2) nach oben und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

Griffe montieren (Abb. B)

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfe (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfe müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C) Die Lenksäule kann auf drei verschiedene Höhen eingestellt werden.

Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der drei vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Lösen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (3) nach oben, bis der Arretierknopf (10) in eine der drei Bohrungen (11) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lassen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den Transport- zustand versetzen (Abb. E)

1. Lösen Sie den Schnellverschluss (9) an der Lenksäule (3).
2. Schieben Sie die Lenksäule (3) ganz nach unten, bis der Arretierknopf (10) in die unterste Bohrung (11) einrastet.
3. Sichern Sie die Lenksäule (3) durch Feststellen des Schnellverschlusses.
4. Arretierknöpfe der Griffe (4) drücken, Griffe (4) aus dem T-Rohr (7) ziehen und an den Halterungen (5) befestigen.
5. Unteren Schnellverschluss (1) lösen und Hebel (2) nach oben ziehen, Lenksäule (3) in Richtung Deck (12) drücken, bis diese einrastet. Unteren Schnellverschluss (1) feststellen.

Verwendung

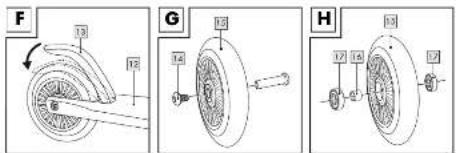

Fahren, Bremsen (Abb. F)

• Ein Bein auf das Deck (12) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben. Der Scooter kann über das Bewegen des Lenkers, über Gewichtsverlagerung bzw. einer Kombination beider Aktivitäten gesteuert werden.
• Zum Bremsen auf das Bremsblech (13) treten.

Wartung

Austausch der Rollen (Abb. G) Wichtig!

Beachten Sie die technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen als die ursprünglichen Rollen des Artikels ein.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Größe und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszutauschen.

• Lösen Sie die Achsschrauben (14) mit zwei Innensechskantschlüsseln Größe 5.
• Ziehen Sie die Achsschrauben heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle (15) wieder ein und befestigen Sie sie mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft und keine Geräusche von den Lagern kommen.

Austausch der Kugellager (Abb. H)

• Bauen Sie die Rollen (15) wie beschrieben aus.
• Drücken Sie ein Lager durch Druck auf den Abstandshalter (16) mit einem Innensechskantschlüssel heraus und entfernen Sie den Abstandshalter.
• Drücken Sie das andere Lager (17) durch Druck mit einem Innensechskantschlüssel heraus.
• Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
  • Befestigen Sie die Rollen wieder.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an Ihren Rollen hängen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 297400

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]
