BEDIENUNGSANLEITUNG AR4R09BTTE ARDES

DE Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

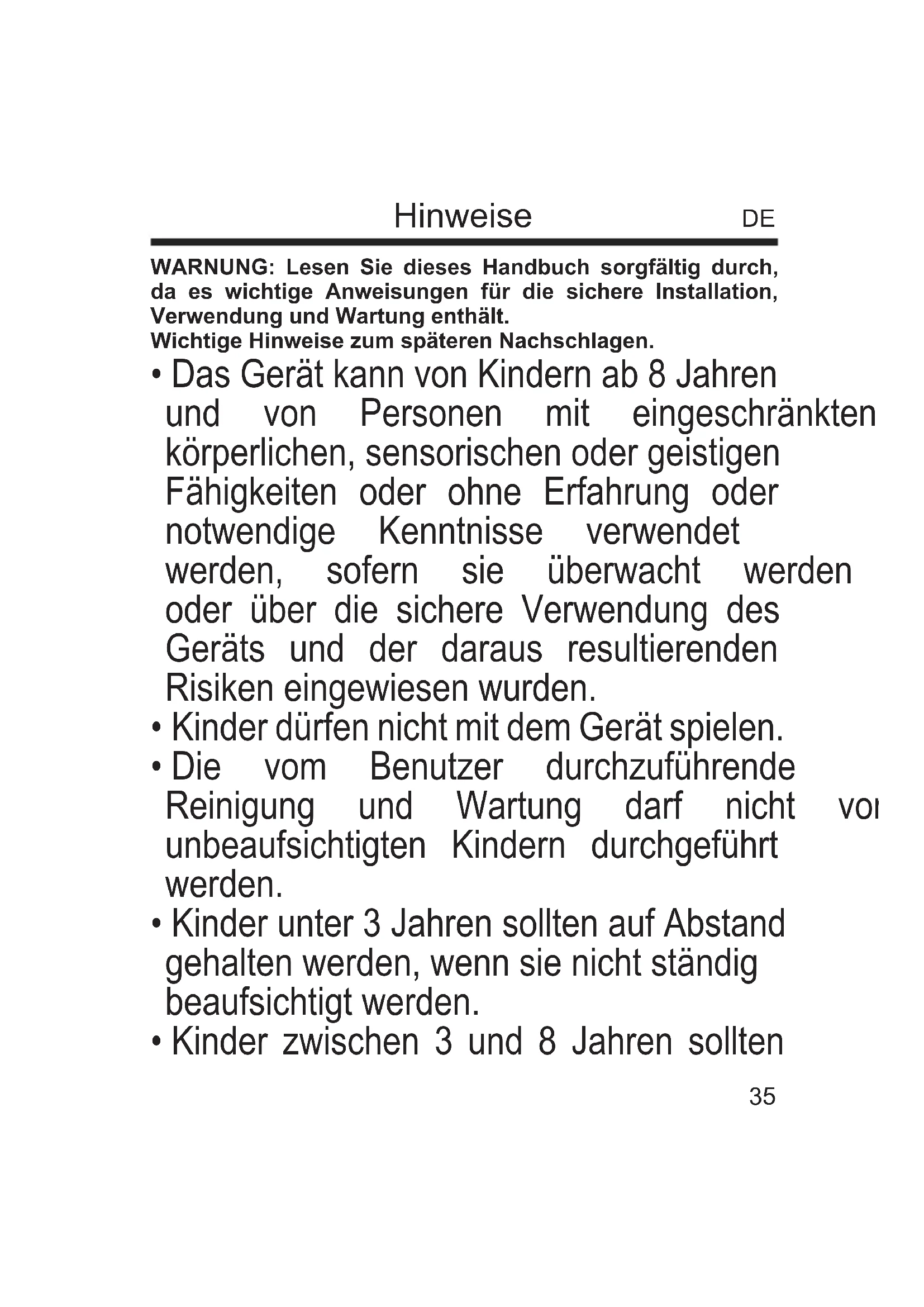

WARNUNG: Lesen Sie dieses Handbuch sorgfältig durch, da es wichtige Anweisungen für die sichere Installation, Verwendung und Wartung enthält.

Wichtige Hinweise zum späteren Nachschlagen.

- Das Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse verwendet werden, sofern sie überwacht werden oder über die sichere Verwendung des Geräts und der daraus resultierenden Risiken eingewiesen wurden.

- Kinder dürfen nicht mit dem Gerät spielen.

• Die vom Benutzer durchzuführende Reinigung und Wartung darf nicht vor unbeaufsichtigten Kindern durchgeführt werden.

- Kinder unter 3 Jahren sollten auf Abstand gehalten werden, wenn sie nicht ständig beaufsichtigt werden.

- Kinder zwischen 3 und 8 Jahren sollten

das Gerät nur dann ein- und ausschalten dürfen, wenn es in seiner normalen Betriebsposition aufgestellt oder installiert ist und wenn sie beaufsichtigt oder in den sicheren Gebrauch des Geräts eingewiesen werden und dessen Gefahren verstehen.

• Kinder zwischen 3 und 8 Jahren dürfen den Stecker nicht einstecken, das Gerät nicht einstellen oder reinigen, noch di Wartungsarbeiten durch den Benutzer durchführen.
• ACHTUNG — Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.
• Falls das Versorgungskabel beschädigt ist, dann darf dieses nur durch einen, vom Hersteller genehmigten, Kundendienst ausgetauscht werden, um jegliches Risiko vorzubeugen.

NICHT ABDECKEN

• ACHTUNG: Um eine Überhitzung zu vermeiden, darf das Gerät nicht abgedeckt werden.
• Stellen Sie das Gerät nicht direkt unter einer Steckdose auf.
• Verwenden Sie das Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.
• Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist.
• Verwenden Sie das Gerät nicht, wen es sichtbare Anzeichen von Schäden aufweist.
• Verwenden Sie dieses Gerät auf einer horizontalen und stabilen Oberfläche.
• ACHTUNG: Nicht in kleinen Räumen verwenden, wenn der Raum von Personen bewohnt wird, die nicht in der Lage sind, den Raum selbständig zu verlassen,

sei denn, sie werden ständig beaufsichtigt.

• WARNUNG: Um die Brandgefahr zu verringern, verwenden Sie dieses Produkt nicht in der Nähe von Textilien, Vorhängen oder anderen brennbaren Materialien.
• Das Gerät nicht an die Stromversorgung anschließen und verwenden Sie es nicht sei denn, es ist komplett montiert (siehe Montageanleitung).
• Dieses Gerät ist mit einer bestimmten Menge Spezialöl gefüllt. Alle Reparaturen, die ein Öffnen des Öltanks vorsehen, dürfen allein vom Hersteller oder seinen Technikern ausgeführt werden, die bei einem Auslaufen von Öl zu benachrichtigen sind.
• Bei einer Verschrottung des Gerätes ist es notwendig, die Bestimmungen zur Entsorgung des Öls einzuhalten.
• Das Gerät kann bei 50Hz oder 60Hz ohne Einstellungen funktionieren.

Garantiebescheinigung, fiskalische Quittung und Bedienungsanleitung für jede spätere Konsultation bitte aufbewahren.

Nach Entfernen der Verpackung vergewissere man sich der Integrität des Gerätes und sollte man bei dieser Überprüfung sichtbare

Beschädigungen festestellen, das Gerät nicht benutzen und sich direkt an qualifiziertes Fachpersonal wenden.

Keinerlei Verpackungsteile für Kinder zugänglich zurücklassen, das Gerät auch nicht als ein Spielzeug verwenden: es ist ein Elektrogerät u solches zu behandeln.

Bevor man das Gerät an die Netzspannung anschließt, stelle man sicher daß die an der Steckdose liegende Spannung auch derjenigen des Typenschildes des Gerätes entspricht.

Sollten Stecker und Steckdose nicht kompatibel sein, so lasse man Steckdose durch eine passende Steckdose ersetzen.

Diese Arbeit ist von einem qualifizierten Fachmann durchzuführen.

Keine Adapter oder Verlängerungsschnuren verwenden die nicht den Forderungen der gegenwärtig geltenden Sicherheitsnormen genügen oder die die Stromgrenzwerte überschreiten.

Gerät vom Stromversorgungsnetz trennen wenn es nicht in Betrieb ist.

Am Netzkabel oder am Gerät selbst nicht ziehen um Stecker aus der Steckdose herauszuziehen.

Der Gebrauch irgendeines Elektrogerätes erfordert immer die Beachtung einiger grundlegenden Regeln und zwar insbesondere:

- Man darf niemals das Gerät mit nassen oder feuchten Händen berühren.

- Das Gerät nicht den Witterungseinflüssen ausgesetzt lassen (Reger Sonnenstrahlung).

- Gerät nicht Schlag-oder Stoßbeanspruchungen aussetzen.

Es ist zu empfehlen, das Netzkabel für seine ganze Länge abzuwickeln um somit eventuelle Überhitzungen zu vermeiden.

Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden.

Sollte das Netzkabel beschädigt sein, so darf es nur in vom Hersteller dazu ermächtigten Service-Cent ern bzw. Service-Werkstätten ausgetauscht werden.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Aus Sicherheitsgründen darf das Gerät nicht geöffnet werden.

Sollte das Netzkabel beschädigt sein, so darf es nur in vom Hersteller dazu ermächtigten Service-Cent ern bzw. Service-Werkstätten ausgetauscht werden.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Führen Sie keine Gegenstände durch das Schutzgitter und die

Belüftungsöffnungen ein.

Das Gerät ist entwickelt und gebaut worden um im Haushalt betrieben zu werden: jeder anders lautende Gebrauch ist als unpassend und daher als gefährlich zu betrachten.

Führen Sie keine Gegenstände durch das Schutzgitter und die Belüftungsöffnungen ein.

Während des Gebrauches ist das Gerät auf einer ebenen Fläche zu halten.

Benutzen Sie das Gerät nie bei Anwesenheit von feuergefährlichen

Flüssigkeiten (z.B.: Benzin, Lacke, u. s.w.).

Halten Sie das Kabel von Wärmequellen fern.

ACHTUNG: VERWENDEN SIE DAS PRODUKT NICHT IN DER NÄHE VON GARDINEN ODER ANDEREN BRENNBAREN MATERIALIEN.

ACHTUNG: DECKEN SIE DAS GERÄT, UM EINE ÜBERHITZUNG ZU VERMEIDEN, NICHT AB UND VERSCHLIESSEN SIE DIE BELÜFTUNGSÖFFNUNGEN NICHT.

Technische informationen

DE

1 - Regelthermostat
2 - Regelthermostat
3 - Timer
4 - Turbofunktion
5 - Kabelaufwickler

Technischen Daten auf dem Gerät geleigt.

DE

Gebrauchsanweisung

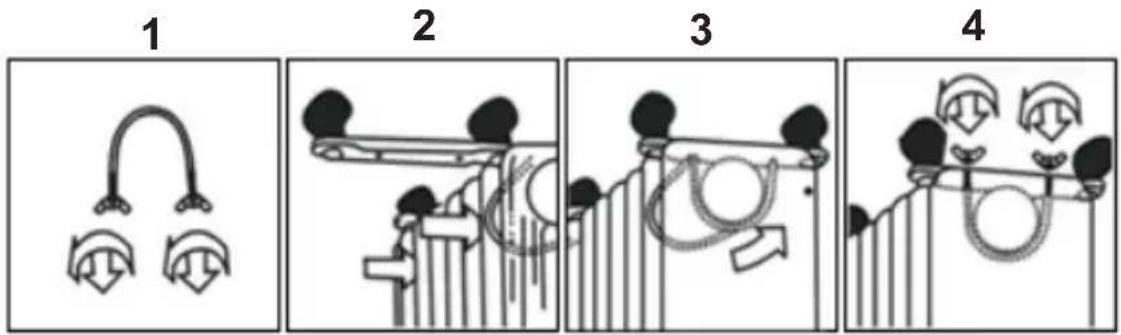

KIT ACCESSOIRES

Setzen Sie die Auflagerollen in die Löcher "C" und "D" in die Metallstützen ein und befestigen Sie sie mit den Muttern.

Drehen Sie das Gerät mit der Oberseite nach unten, schrauben Sie die Flügelmuttern aus der Halterung (Abb. 1) und stecken Sie die Halterung zwischen das erste und das zweite Element (Abb. 2). Setzen Sie das Ende der Halterung in die Löcher "A" und "B" in den Metallträger ein (Abb. 3) und befestigen Sie es mit Flügelmuttern (Abb. 4).

Montieren Sie die andere Halterung wie oben beschrieben und positionieren Sie sie zwischen dem letzten und dem zweitletzten Element des Heizkörpers.

Prüfen Sie vor dem Anschließen oder Trennen des Gerätes, dass sich aller Schalter in der deaktivierten Position befindet.

Zum Anschalten des Gerätes den Stecker mit dem Wandstecker verbinden, den Funktionsschalter (2) in die gewünschte Position geben und den Temperaturschalter (1) im Uhrzeigersinn auf die maximale Position drehen.

Sobald die für den Raum gewünschte Temperatur erreicht ist, die Drehknopf (1) langsam gegen den Uhrzeigersinn drehen, damit sich das Gerät nicht ausschaltet.

Jetzt wird das Gerät automatisch aktiviert, sobald die Raumtemperatur unter den eingestellten Grenzwert sinkt.

Die Leuchtanzeige zeigt an, dass das Gerät in Betrieb ist und verlischt, wenn das Regelthermostat ausgelöst wird.

Um die Turbo-Funktion zu aktivieren, drücken Sie die Taste (4)

Geräts: es wird helfen, die Wärme schneller zu verbreiten. Um die Turbo-Funktion zu deaktivieren, drücken Sie die Taste erneut.

Das Gerät ist mit einem Tagestimer ausgestattet, der das Einstellen der automatischen Ein- und Ausschaltzeit des Gerätes ermöglicht.

Prüfen Sie, bevor Sie das Gerät wieder in die Verpackung legen, dass es sich ausreichend abgekühlt hat.

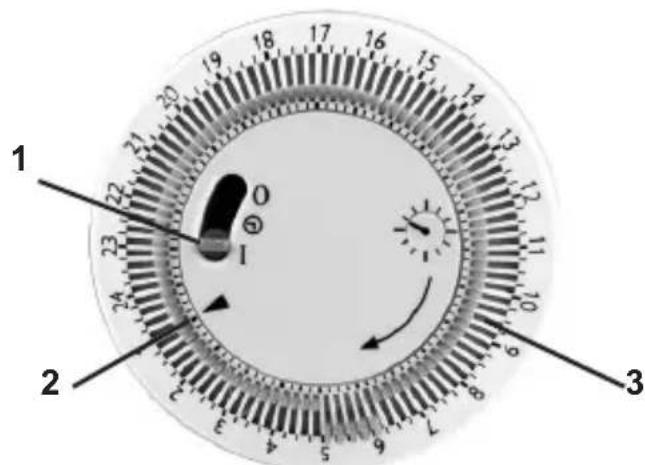

BETRIEB MIT TIMER

Um das Gerät im Dauerbetrieb zu verwenden, den Schalter auf Symbol I stellen (1).

Für den programmierten Betrieb den Schalter auf das Uhrsymbol stellen. Zum Programmieren des Gerätes muss erst der TIMER durch Positionieren des Pfeils (2) auf die korrekte Uhrzeit zum Zeitpunkt der Einstellungen gestellt werden.

Den Betriebszeitraum durch Öffnen der Zähne (3) nach außen auswählen. In dem Zeitraum, in dem die Zähne geöffnet sind, is Gerät in Betrieb. Wenn der TIMER dagegen den Zeitraum erreicht, in dem die Zähne geschlossen sind, schaltet es sich aus.

Dies ermöglicht den Betrieb des Gerätes mit Zeitintervallen und daher die Programmierung gemäß den Bedürfnissen des Benutzers.

Achtung: Der TIMER funktioniert nur, wenn der Stecker in die Steckdose gesteckt ist. Wird der TIMER eingestellt, aber das Gerät ist nicht an die Steckdose angeschlossen, funktioniert es nicht.

Wenn beispielsweise alle oben beschriebenen Einstellungen ausgeführt wurden, das Gerät aber nach der Verwendung von der Stromversorgung getrennt wird, daran denken, dass, wenn es das nächste Mal verwendet

werden soll, die Uhrzeit des TIMERS erneut eingestellt werden muss weil ansonsten die Gefahr besteht, dass das Gerät nicht in der vorausgewählten Zeitspannen funktioniert.

Dieses Gerät bedarf keinerlei besonderen Wartung.

Vor dem Reinigen des Gerätes hat man immer das Netzkabel aus der Steckdose herauszuziehen und Gerät völlig abkühlen lassen.

Zum Reinigen des Gerätes einen weichen und leicht feuchten Lappen benutzen.

Keine Schmirgelprodukte oder chemische Lösemittel benutzen.

Verwenden Sie keine nassen Stoffe, Flüssigkeiten oder sehr nass

Tücher, da eventuell eindringendes Wasser das Gerät irreparabel beschädigen kann.

NIEMALS DAS GERÄT IN WASSER TAUCHEN.

BENUTZERINFORMATIONEN

DE

VERPACKUNG

Um die Umwelt zu schonen, muss das Verpackungsmaterial ordnungsgemäß in einer getrennten Sammlung entsorgt werden. Prüfen Sie die örtlichen Vorschriften.

ENTSORGUNG INFORMATION FÜR DEN BENUTZER

"Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)" zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie zur Abfallentsorgung.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen entsorgt werden muss. Benutzer muss daher die ausgemusterten Geräte zu geeigneten getrennten Sammelstellen für Elektro- und Elektronikabfälle bringen. Für weitere Einzelheiten wenden Sie sich bitte an die zuständige lokale Behörde. Eine geeignete getrennte Sammlung der Geräte für das spätere Recycling, die Verarbeitung oder umweltfreundliche Entsorgung trägt dazu bei, Schäden an der Umwelt und der menschlichen Gesundheit zu vermeiden, und fördert die Wiederverwendung oder das Recycling der Materialien, aus de Geräte bestehen. Eine widerrechtliche Entsorgung des Produkts durch den Benutzer hat die Anwendung von Verwaltungsstrafen gemäß den geltenden Gesetzen zur Folge.

Der

die

und/ en die

Garantiebedingungen:

Die Garantie dauert 24 Monate vom Einkaufsdatum.

Dieser Garantieschein hat nur Gültigkeit, wenn er ordnungsgemäß ausgefüllt und zusammen mit dem Kassenzettel vorgelegt wird.

Die Garantie umfaßt den Ersatz oder die Reparatur aller Komponenten des Gerätes im Falle von Herstellungsfehlern.

Das Gerät wird ausschließlich nur von einem unserer autorisierter Kundendienststellen zurückgenommen.

Außerdem garantieren wir für fachgerechte Dienstleistung (gegen Bezahlung) auch außerhalb der Garantiezeit.

Die Herstellungsfirma lehnt jede Verantwortung hinsichtlich Schäden an Personen, Tieren oder Gegenständen ab, die durch unsachgemäße Benutzung des Geräts oder Nichtbefolgen der beiliegenden Bedienungsanleitung entstehen.

Einschränkungen:

Der Garantieanspruch bzw. unsere Verantwortlichkeit erlischt, wenn das Gerät:

- von nicht autorisierten Personen demontiert wurde;

- in unsachgemäßer oder unnormaler Weise zum Einsatz kam, aufbewahrt oder transportiert wurde.

Weiterhin sind von der Garantie alle äußeren Abnutzungserscheinungen am Gerät, die die Funktion des Gerätes nicht beeinträchtigen, ausgeschlossen.

Sollten, trotz der Sorgfalt bei der Auswahl der Materialien und trotz der Bemühungen bei der Realisierung des Produktes, das Sie erst gerade erworben haben, Defekte gefunden werden oder sollten Sie irgendwelche Informationen benötigen, so empfehlen wir Ihnen, sich an den fi Gebiet zuständigen Fachhändler zu wenden.

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): AR4R09BTTE
Angabe Symbo	Wert Einheit	Angabe			Einheit
Wärmeleistung			Nur bei elektrischen speicher-einzelraumheizgeräten: art der regelung der wärmezufuhr (bitte eine möglichkeit auswählen)
Nennwärmeleistung P	nom	2,4 kW	Manuelle regelung der wärmezufuhr mit integriertem thermostat		N.A.
Mindestwärmeleistung (Richtwert)	Pmin	0,4 kW	Manuelle regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur		N.A.
Maximale kontinuierliche Wärmeleistung	Pmax,c	2,4 kW	Elektronische regelung der wärmezufuhr mit rückmeldung der raum- und/oder außentemperatur		N.A.
Hilfsstromverbrauch			Wärmeabgabe mit gebläseunterstützung		N.A.
Bei Nennwärmeleistung	elmax	N.A. kW	Art der wärmeleistung/raumtemperaturkontrolle (bitte eine möglichkeit auswählen)
Bei Mindestwärmeleistung	elmin	N.A. kW	Einstufige wärmeleistung, keine raumtemperaturkontrolle		Nein
Im Bereitschaftszustand	elSB	0,00025 kW	Zwei oder mehr manuell einstellbare stufen, keine raumtemperaturkontrolle		Nein
			Raumtemperaturkontrolle mit mechanischem thermostat		Ja
			Mit elektronischer raumtemperaturkontrolle		Nein
			Elektronische raumtemperaturkontrolle und tageszeitregelung		Nein
			Elektronische raumtemperaturkontrolle und wochentagsregelung		Nein
			Sonstige regelungsoptionen (mehrfachnennungen möglich)
			Raumtemperaturkontrolle mit präsenzerkennung		Nein
			Raumtemperaturkontrolle mit erkennung offener fenster		Nein
			Mit fernbedienungsoption Nein
			Mit adaptiver regelung des heizbeginns		Nein
			Mit betriebszeitbegrenzung Ja
			Mit schwarzkugelsensor Nein
Kontaktangaben POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy
