Produkttyp	LED-Lupe für Präzisionsarbeiten
Marke	Powerfix
Modell	HG09204
Vergrößerung	2,5x / 5x (zwei Linsen)
Beleuchtung	2 LED-Leuchtmittel (nicht austauschbar)
Stromversorgung	3 Batterien 1,5 V Typ AAA
Betriebsspannung	4,5 V
Nennleistung	2 x 0,06 W
Maße (B x H x T)	Ca. 20,5 x 12 x 17 cm
Standfuß	Mit Halterung für Lötkolben (Montage links oder rechts)
Krokodilklemmen	Ja, zum Halten von Werkstücken
Kugelgelenk	Ja, zur Ausrichtung der Lupe und der Reparatureinrichtung
Reparatureinrichtung	Ja, mit Haltebügel und Klemmen
Verwendung	Innenbereich, nicht gewerblich
Pflege	Trockenes, weiches Tuch; Kratzer und ätzende Mittel vermeiden
Sicherheit	Nicht in die Sonne blicken; Brandgefahr bei Sonneneinstrahlung; außerhalb der Reichweite von Kindern aufbewahren
Batterien	Polarität beachten; durch neue Batterien gleichen Typs ersetzen
Lieferumfang	1 LED-Lupe, 3 AAA-Batterien (1,5 V), 1 Bedienungsanleitung

Häufig gestellte Fragen - HG09204 POWERFIX

Wie schalte ich die LED-Leuchten der Lupe ein?

Schieben Sie den Ein-/Ausschalter (9) auf die Position "EIN" (ON). Die LED-Leuchten (20) leuchten dann auf. Zum Ausschalten stellen Sie den Schalter zurück auf "AUS" (OFF).

Welcher Batterietyp wird verwendet und wie tausche ich sie aus?

Verwenden Sie 3 Batterien 1,5 V Typ AAA. Ziehen Sie den Deckel des Batteriefachs (3) ab, entfernen Sie die verbrauchten Batterien mit Hilfe des Bändchens (24), legen Sie die neuen Batterien unter Beachtung der angegebenen Polarität ein, und schließen Sie den Deckel wieder.

Wie montiere ich den Standfuß und die Lötkolbenhalterung?

Befestigen Sie die Lötkolbenhalterung (13) mit einem Schraubendreher (nicht im Lieferumfang) auf der linken oder rechten Seite des Standfußes (14). Richten Sie sie so aus, dass die Nutzung der Lupe und der Klemmen nicht behindert wird.

Wie stelle ich die Höhe der Lupe und der Reparatureinrichtung ein?

Für die Lupe: Lösen Sie die Feststellschraube (8), schieben Sie die Befestigungsklemme (7) auf die Stange (10) auf die gewünschte Höhe, und ziehen Sie die Schraube fest. Für die Reparatureinrichtung: Lösen Sie die Schraube (12), positionieren Sie die Klemme (11) und ziehen Sie sie fest.

Wie befestige ich ein Werkstück in der Reparatureinrichtung?

Ziehen Sie die Feststellschrauben (19) der Krokodilklemmen (18) an, und klemmen Sie das Werkstück zwischen den Klemmen ein. Die Reparatureinrichtung (15) kann über das Kugelgelenk und die Schraube (16) ausgerichtet werden.

Was tun, wenn die LED-Leuchten nicht leuchten?

Überprüfen Sie zunächst den Zustand der Batterien (21): Wenn sie verbraucht sind, ersetzen Sie sie. Wenn das Problem weiterhin besteht, kontrollieren Sie die Polarität der Batterien im Fach (4).

Wie reinige ich die Lupe, ohne sie zu verkratzen?

Verwenden Sie ein weiches, trockenes Tuch für die Linse. Für das Gehäuse befeuchten Sie das Tuch bei Bedarf leicht. Verwenden Sie niemals ätzende oder aggressive Reinigungsmittel und tauchen Sie das Produkt nicht ins Wasser.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals mit der Lupe in die Sonne oder eine starke Lichtquelle (Gefahr von Augenschäden). Setzen Sie das Produkt keiner direkten Sonneneinstrahlung aus (Brandgefahr). Halten Sie Batterien von Kindern fern und laden Sie sie nicht auf, wenn sie nicht wiederaufladbar sind.

Kann ich die Lupe als Raumbeleuchtung verwenden?

Nein, dieses Produkt ist nur für lokale Vergrößerung konzipiert und darf nicht als Raumbeleuchtung verwendet werden. Es ist ausschließlich für den Innenbereich und nicht gewerblichen Gebrauch bestimmt.

Wie entsorge ich das Produkt und verbrauchte Batterien?

Werfen Sie weder das Produkt noch die Batterien in den Hausmüll. Geben Sie sie an den dafür vorgesehenen Sammelstellen ab (Recyclinghof, Sammelbehälter). Beachten Sie die örtlichen Sortierhinweise und die Richtlinie 2006/66/EG für Batterien.

BEDIENUNGSANLEITUNG HG09204 POWERFIX

Bedienungs- und Sicherheitshinweise

FR CH

LOUPE À LED POUR TRAVAUX DE PRÉCISION

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Legende der verwendeten Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 7

Technische Daten......Seite 8

Lieferumfang......Seite 8

Sicherheit......Seite 9

Allgemeine Sicherheitshinweise ......Seite 9

Sicherheitshinweise für Batterien/Akkus......Seite 11

Vor der Inbetriebnahme ......Seite 12

Batterien einsetzen......Seite 12

Reparaturvorrichtung anbringen......Seite 13

Lupe montieren......Seite 13

Standfuß platzieren......Seite 14

Gebrauch......Seite 14

Verwendung des Produkts......Seite 14

Batterien wechseln......Seite 15

Fehler beheben ...... Seite 15

Reinigung und Pflege......Seite 16

Entsorgung......Seite 17

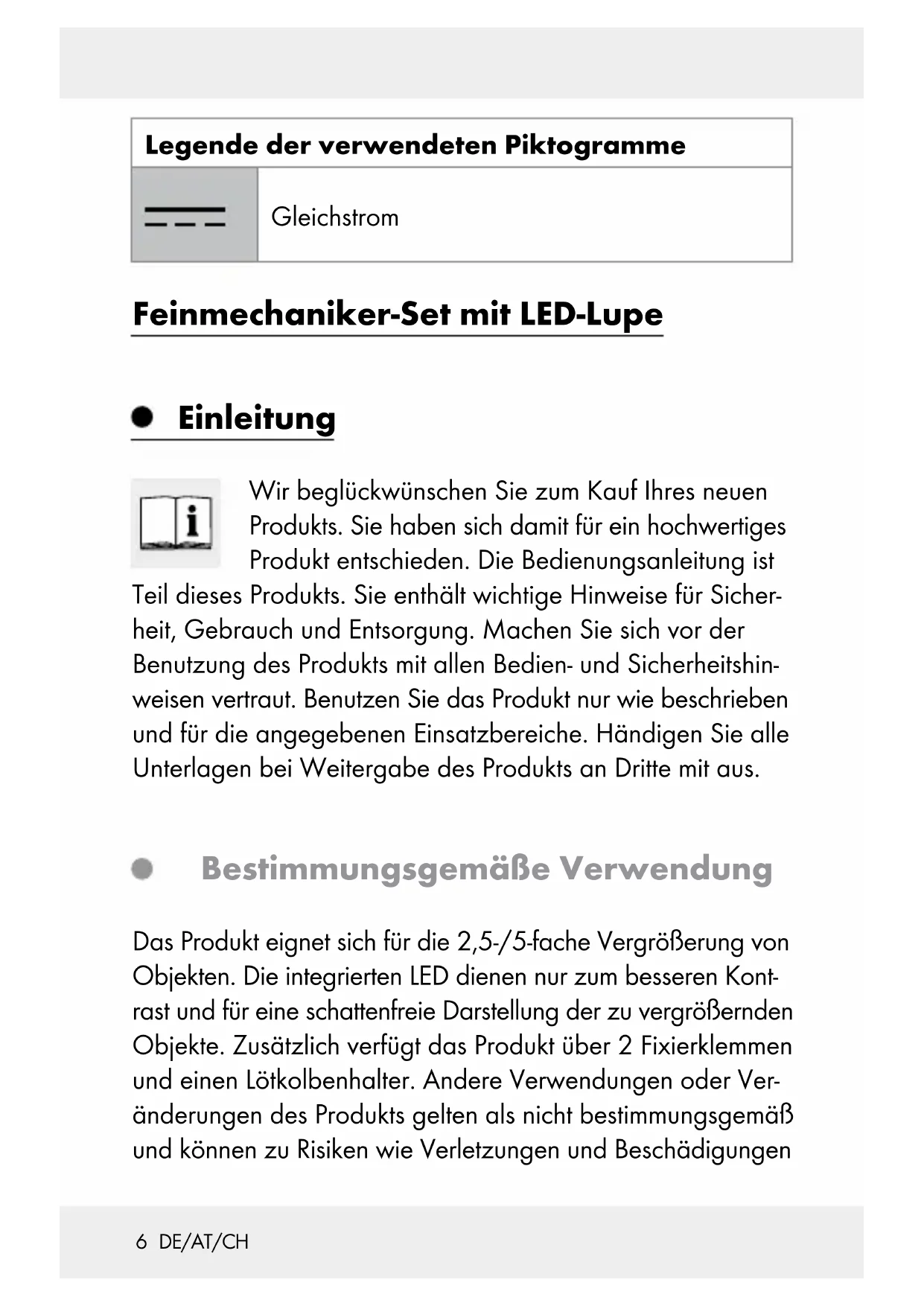

Legende der verwendeten Piktogramme

Gleichstrom

Feinmechaniker-Set mit LED-Lupe

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist

Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt eignet sich für die 2,5-/5-fache Vergrößerung von Objekten. Die integrierten LED dienen nur zum besseren Kontrast und für eine schattenfreie Darstellung der zu vergrößernden Objekte. Zusätzlich verfügt das Produkt über 2 Fixierklemmen und einen Lötkolbenhalter. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen

führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist ausschließlich für den Betrieb im Innenbereich geeignet. Das Produkt ist nicht für den kommerziellen Gebrauch oder für andere Anwendungsbereiche vorgesehen.

Dieses Produkt ist nicht zur Raum beleuchtung im Haushalt geeignet.

Teilebeschreibung

1 Feinmechaniker-LED-Lupe
2 Linse (Vergrößerung 2,5-/5-fach)
3 Batteriefachdeckel
4 Batteriefach
5 Kugelgelenk
6 Feststellschraube (Kugelgelenk Lupe)
7 Fixierklemme Lupe
8 Feststellschraube (Höheneinstellung Lupe)
9 Ein-/Ausschalter
10 Haltestange (Höheneinstellung)
11 Fixierklemme (Reparaturvorrichtung)
12 Feststellschraube (Höheneinstellung Reparaturvorrichtung)
13 Lötkolbenhalter
14 Standfuß
15 Reparaturvorrichtung
16 Feststellschraube (Kugelgelenk Reparaturvorrichtung)
17 Feststellschraube (Reparaturvorrichtung)
18 Krokodilklemmen

19 Feststellschrauben (Krokodilklemmen)
20 LED-Leuchten (Abb. B)
21 Batterien (Abb. C)
22 Haltestange (zum Halten der Krokodilklemmen)
23 Arretierungsschraube (zum Anziehen der Krokodilklemmen)
24 Band (im Inneren des Batteriefachs)

- Technische Daten

Betriebsspannung: 4,5 Volt ===

Batterien: 3 x 1,5 V, AAA Typ ===

Max. Nennleistung: 2 x 0,06 W

Leuchtmittel: 2 x LED (nicht austauschbar)

Vergrößerung / Lupe: 2,5-/5-fach

Maße: ca. 20,5 x 12 x 17 cm (L x B x H)

Farbwertanteil: X < 0,27 oder X > 0,530;

$$ Y < - 2, 3 1 7 2 X ^ {2} + 2, 3 6 5 3 X $$

$$ - 0, 2 1 9 9 \text { oder } Y > - 2, 3 1 7 2 X ^ {2} $$

$$ + 2, 3 6 5 3 \times - 0, 1 5 9 5 $$

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Verwenden Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Feinmechaniker-LED-Lupe
3 Batterien, 1,5 V=, AAA
1 Bedienungsanleitung

Sicherheit

Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEBÄNSWUNDUNG!

FALLGEFAHR FÜR KLEINKINDER UND

KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT! VERLETZUNGSGEFAHR! Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.

Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.
Halten Sie das Produkt von Feuchtigkeit fern.

VORSICHTRISIKO VON AUGENVERLETZUNGEN!

Sehen Sie niemals durch das Produkt in die Sonne oder andere Lichtquellen. Schwere Augen verletzungen können die Folgen sein.

VORSICHT! BRANDGEFAHR! Setzen Sie das Produkt niemals direktem Sonnenlicht oder anderen Lichtquellen aus. Lassen Sie das Produkt niemals unbeaufsichtigt. Andernfalls besteht Brandgefahr durch gebündelte Lichtstrahlen und konzentrierte Hitze.

Das Produkt sollte in einer dunklen Umgebung aufbewahrt werden.

Setzen Sie das Produkt keinen extremen Temperaturen oder starken mechanischen Beanspruchungen aus. Andernfalls kann es zu Deformierungen des Produkts kommen.

Achten Sie darauf, dass die Linse nicht mit scharfen oder spitzen Gegenständen in Berührung kommt. Andernfalls kann es zu Beschädigungen des Produkts kommen.

Lassen Sie den eingeschalteten Lötkolben (separates Gerät) nicht unbeaufsichtigt. Der Lötkolbenhalter 13 ist nur für die zeitweise Aufnahme des Lötkolbens geeignet.

Sicherheitshinweise für Batterien / Akkus

■ LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.

- Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Aus- gelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen

verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

• Vor der Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

- Batterien einsetzen (Abb. C)

Ziehen Sie den Batteriefachdeckel vom Batteriefach 4 in Richtung des Pfeils ab.

Setzen Sie die drei mitgelieferten Batterien in das Batteriefach 4 ein. Hinweis: Achten Sie auf das Band 24 unterhalb der Batterien und auf die richtige Polarität der Batterien. Diese wird im Batteriefach 4 angezeigt.

Drücken Sie den Batteriefachdeckel entgegen der Pfeilrichtung in seine ursprüngliche Position, um das Batteriefach 4 zu schließen.

Reparaturvorrichtung anbringen

Stecken Sie das Kugelgelenk der Reparaturvorrichtung in die dafür vorgesehene Aussparung der Fixierklemme 11.

Fixieren Sie die Reparaturvorrichtung, indem Sie zunächst die Feststellschraube 16 im Uhrzeigersinn festdrehen.

Ziehen Sie die Feststellschraubeh 17 im Uhrzeigersinn an, um die Haltestange 22 richtig zu halten.

Drehen Sie die Arretierungsschraube fest, um die Krokodilklemmen 18 richtig zu fixieren.

Stecken Sie die Fixierklemme auf die Haltestange 10, stellen Sie die gewünschte Höhe ein und drehen Sie die Feststellschraube 12 im Uhrzeigersinn fest.

Lupe montieren

Stecken Sie das Kugelgelenk in die dafür vorgesehene Aussparung und ziehen Sie die Feststellschraube für das Kugelgelenk 5 im Uhrzeigersinn fest (Abb. A).

Stecken Sie die Fixierklemme auf die Haltestange 10 und stellen Sie die gewünschte Höhe ein. Drehen Sie die Feststellschraube 8 im Uhrzeigersinn fest.

- Standfuß platzieren (Abb. D)

Der Lötkolbenhalter kann entweder auf der rechten oder linken Seite des Standfußes 14 mittels eines Schraubendrehers (nicht im Lieferumfang enthalten) montiert werden (optional für Rechts- oder Linkshänder).

Der Lötkolbenhalter sollte in der richtigen Position an der Rückseite des Standfußes 14 eingestellt werden, wie in Abb. D dargestellt, um eine eingeschränkte Verwendung der Feinmechaniker-LED-Lupe 1, der Fixierklemme 11 und der Krokodilklemmen 18 zu vermeiden.

- Gebrauch

• Verwendung des Produkts

Drehen Sie die an den Krokodilklemmen ^18 befindlichen Feststellschrauben ^19 im Uhrzeigersinn fest. Spannen Sie das zu bearbeitende Werkstück mit den Krokodilklemmen ^18 in die Reparaturvorrichtung ^15 ein.

☐ Schieben Sie den Ein- / Ausschalten auf die Position „EIN“ (ON), um die LED-Leuchten 20 einzuschalten. Hinweis: Die LED-Leuchten 20 sind nicht austauschbar.

Richten Sie die Feinmechaniker-LED-Lupe mit den LED-Leuchten 20 auf das eingespannte Werkstück.
Lösen Sie die Krokodilklemmen, um das Werkstück zu entnehmen.
☐ Schieben Sie den Ein- / Ausschalten auf die Position „AUS“ (OFF), um die LED-Leuchten 20 auszuschalten.

• Batterien wechseln

Ziehen Sie den Batteriefachdeckel in die Richtung des Pfeils vom Batteriefach 4 ab.
Entnehmen Sie die verbrauchten Batterien mit Hilfe des Bandes.
Setzen Sie die neuen Batterien vom Typ 1,5 V=7 AAA ins Batteriefach 4 ein.

Hinweis: Achten Sie auf die richtige Polarität. Diese wird im Batteriefach 4 angezeigt.

Drücken Sie den Batteriefachdeckel entgegen dem Pfeil zurück, um das Batteriefach 4 zu schließen.

- Fehler beheben

● = Problem

= Ursache

O = Lösung

● Die LED-Leuchten 20 leuchten nicht.
Die Batterien 21 sind verbraucht.
○ Tauschen Sie die verbrauchten Batterien 21 gegen neue aus (siehe: „Batterien wechseln“).
DieBatterien 21 wurden falsch eingelegt.
Überprüfen Sie die korrekte Polarität der Batterien 21 (siehe: „Batterien einsetzen“).

- Reinigung und Pflege

⚠ VORSICHT! Reinigen Sie die Feinmechniker-LED-Lupe1 sehr vorsichtig, um Kratzer zu vermeiden.

■ Verwenden Sie keinesfalls ätzende oder aggressive Reiniger.
□ Verwenden Sie zur Reinigung ein Reinigungstuch. Feuchten Sie es ggf. ein wenig an.
□ Verwenden Sie zur Reinigung der Linse ein trockenes, fusselfreies Tuch.
☐ Tauchen Sie das Produkt keinesfalls in Wasser oder andere Flüssigkeiten.
Wenn Sie das Produkt nicht benutzen, bewahren Sie es so auf, dass die Feinmechaniker-LED-Lupe 1 nicht zerkratzt. Wickeln Sie das Produkt in ein weiches Tuch ein.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt

werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

CE

Stand der Informationen · Version des

06 / 2018 · Ident.-No.: HG09204062018-1
