HG09204 - Lente d'ingrandimento POWERFIX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lente d'ingrandimento a LED per lavori di precisione
Marca	Powerfix
Modello	HG09204
Ingrandimento	2,5x / 5x (due lenti)
Illuminazione	2 lampadine LED (non sostituibili)
Alimentazione	3 batterie 1,5 V tipo AAA
Tensione di esercizio	4,5 V
Potenza nominale	2 x 0,06 W
Dimensioni (L x A x P)	Circa 20,5 x 12 x 17 cm
Base	Con supporto per saldatore (montaggio a sinistra o a destra)
Pinze a coccodrillo	Sì, per tenere i pezzi
Snodo	Sì, orientamento della lente e del dispositivo di riparazione
Dispositivo di riparazione	Sì, con barra di supporto e pinze
Uso	Interno, non commerciale
Manutenzione	Panno morbido asciutto; evitare graffi e prodotti caustici
Sicurezza	Non guardare il sole; rischio di incendio se esposto al sole; tenere fuori dalla portata dei bambini
Batterie	Rispettare la polarità; sostituire con batterie nuove dello stesso tipo
Contenuto della confezione	1 lente a LED, 3 batterie AAA (1,5 V), 1 manuale di istruzioni

Domande frequenti - HG09204 POWERFIX

Come accendere le lampadine LED della lente d'ingrandimento?

Spingere l'interruttore On/Off (9) sulla posizione «ACCESO» (ON). Le lampadine LED (20) si accendono. Per spegnere, riportare l'interruttore su «SPENTO» (OFF).

Quale tipo di batterie utilizzare e come sostituirle?

Utilizzare 3 batterie 1,5 V di tipo AAA. Rimuovere il coperchio del vano (3) tirando, togliere le batterie usate con l'aiuto del nastro (24), inserire le batterie nuove rispettando la polarità indicata, quindi richiudere il coperchio.

Come montare la base e il supporto per saldatore?

Fissare il supporto per saldatore (13) sul lato sinistro o destro della base (14) con un cacciavite (non incluso). Orientarlo correttamente per non ostacolare l'uso della lente e delle pinze.

Come regolare l'altezza della lente e del dispositivo di riparazione?

Per la lente: allentare la vite di bloccaggio (8), far scorrere il morsetto di fissaggio (7) sull'asta (10) all'altezza desiderata, quindi serrare la vite. Per il dispositivo di riparazione: allentare la vite (12), posizionare il morsetto (11) e serrare.

Come fissare un pezzo nel dispositivo di riparazione?

Serrare le viti di bloccaggio (19) delle pinze a coccodrillo (18), quindi bloccare il pezzo tra le pinze. Il dispositivo di riparazione (15) può essere orientato tramite lo snodo e la vite (16).

Cosa fare se le lampadine LED non si accendono?

Controllare prima lo stato delle batterie (21): se esauste, sostituirle. Se il problema persiste, verificare la polarità delle batterie nel vano (4).

Come pulire la lente senza graffiarla?

Utilizzare un panno morbido e asciutto per la lente. Per la custodia, inumidire leggermente il panno se necessario. Non utilizzare mai detergenti caustici o aggressivi e non immergere il prodotto in acqua.

Quali precauzioni di sicurezza osservare?

Non guardare mai il sole o una fonte di luce intensa attraverso la lente (rischio di lesioni oculari). Non esporre il prodotto alla luce solare diretta (rischio di incendio). Tenere le batterie fuori dalla portata dei bambini e non ricaricarle se non ricaricabili.

Posso usare la lente come illuminazione per la stanza?

No, questo prodotto è progettato solo per un ingrandimento localizzato e non deve essere usato come illuminazione per la stanza. È esclusivamente destinato a uso interno e non commerciale.

Come smaltire il prodotto e le batterie usate?

Non gettare il prodotto né le batterie nei rifiuti domestici. Smaltirli nei punti di raccolta previsti (centro di riciclaggio, contenitori per il riciclaggio). Rispettare le istruzioni locali per la raccolta differenziata e la direttiva 2006/66/CE per le batterie.

MANUALE UTENTE HG09204 POWERFIX

Indicazioni per l'uso e per la sicurezza

IAN 304800

i

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 33

A 1 6 7 2 3 4 5 8 9 10 11 20 19 28X 16 12 17 15 18 22 23 13 14

B 20

C 21 24

D 13 13 45° 14 14 14 45°

Legenda dei pittogrammi utilizzati ...... Pagina 34

Introduzione...... Pagina 34

Utilizzo previsto.... Pagina 34

Descrizione dei componenti....Pagina 35

Dati tecnici.... Pagina 36

Volume della fornitura ...... Pagina 36

Sicurezza ...... Pagina 37

Avvertenze generali di sicurezza......Pagina 37

Avvertenze di sicurezza per batterie/accumulatori.... Pagina 39

Prima dell'avvio.... Pagina 40

Inserimento delle batterie ...... Pagina 41

Applicazione del dispositivo di riparazione...... Pagina 41

Montaggio della lente.... Pagina 42

Posizionare il piedino di supporto ...... Pagina 42

Utilizzo.... Pagina 42

Utilizzo del prodotto.... Pagina 42

Sostituzione delle batterie ...... Pagina 43

Rimozione degli errori......Pagina 44

Pulizia e manutenzione......Pagina 44

Smaltimento...... Pagina 45

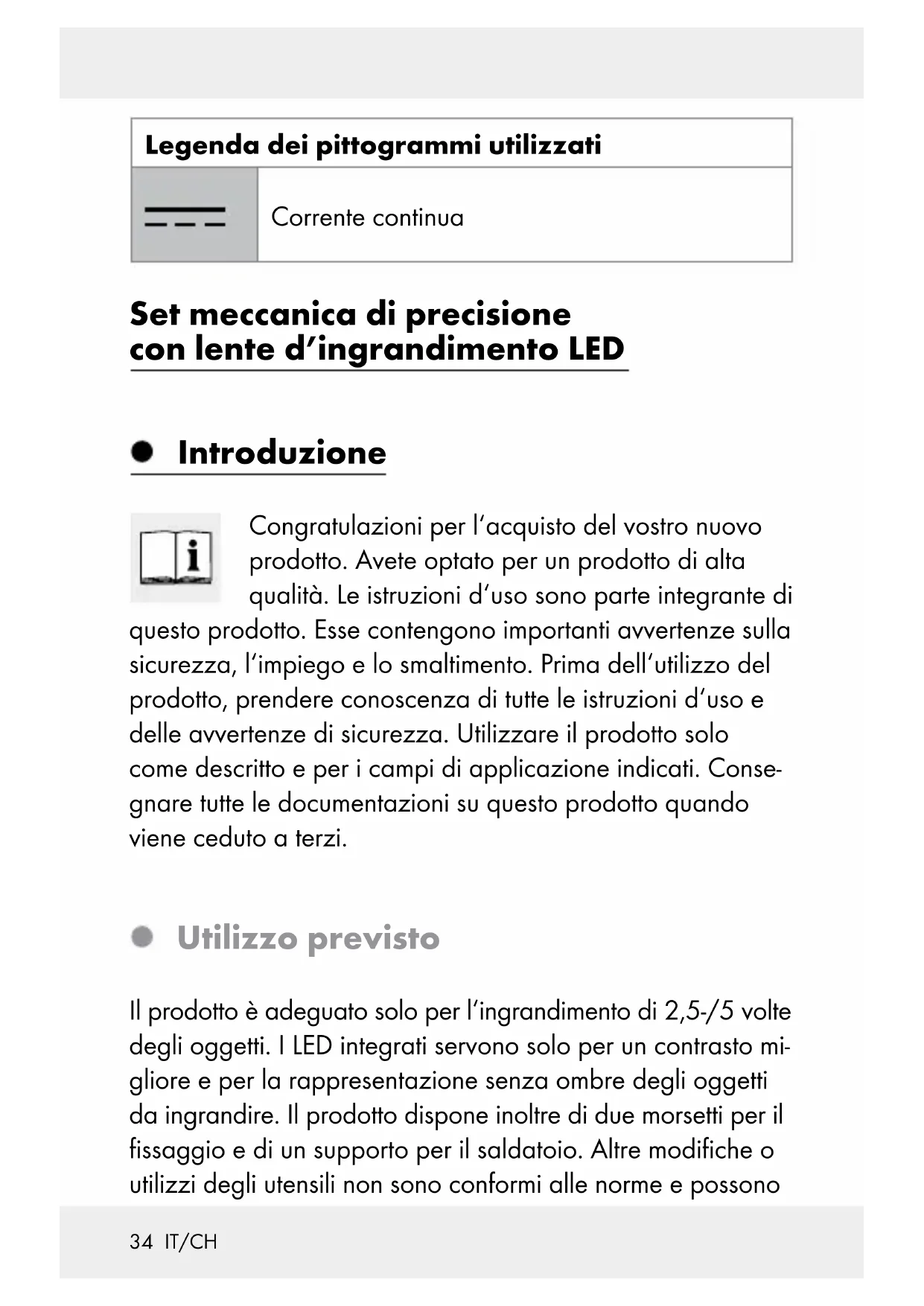

Legenda dei pittogrammi utilizzati

Corrente continua

Set meccanica di precisione con lente d'ingrandimento LED

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

Utilizzo previsto

Il prodotto è adeguato solo per l'ingrandimento di 2,5-/5 volte degli oggetti. I LED integrati servono solo per un contrasto migliore e per la rappresentazione senza ombre degli oggetti da ingrandire. Il prodotto dispone inoltre di due morsetti per il fissaggio e di un supporto per il saldatoio. Altre modifiche o utilizzi degli utensili non sono conformi alle norme e possono

aumentare notevolmente i rischi di incidenti e danneggiamenti. Il produttore non si assume la responsabilità di eventuali danni causati da un uso scorretto del prodotto. Questo prodotto è destinato esclusivamente all'uso in ambienti interni. Il prodotto non è destinato all'uso commerciale o ad altri settori di impiego.

Questo prodotto non è indicato per un'illumina- zione domestica.

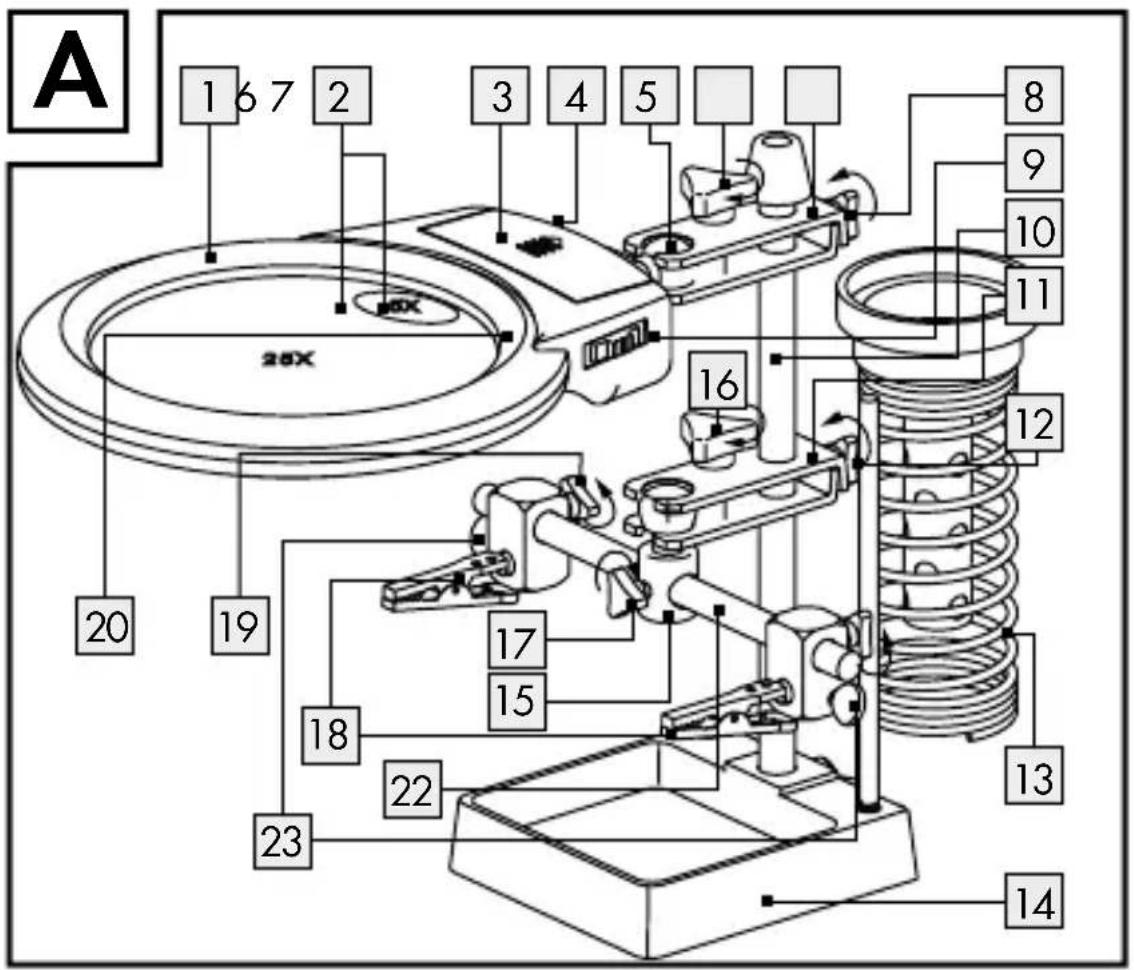

- Descrizione dei componenti

1 Lente di ingrandimento con LED per meccanici di precisione
2 Lente (ingrandimento di 2,5 volte / 5 volte)
3 Coperchio del vano portabatterie
4 Vano portabatterie
5 Snodo sferico
6 Vite di serraggio (snodo sferico della lente)
7 Morsa di fissaggio della lente
8 Vite di serraggio (regolazione dell'altezza della lente)
9 Interruttore ON/OFF
10 Asta di sostegno (regolazione dell'altezza)
11 Morsa di fissaggio (dispositivo per le riparazioni)
12 Vite di serraggio (regolazione del dispositivo per le riparazioni)
13 Supporto saldatoio
14 Base
15 Dispositivo per le riparazioni
16 Vite di serraggio (snodo sferico del dispositivo per le riparazioni)

17 Vite di serraggio (dispositivo per le riparazioni)
18 Pinza a coccodrillo
19 Vite di serraggio (pinze a coccodrillo)

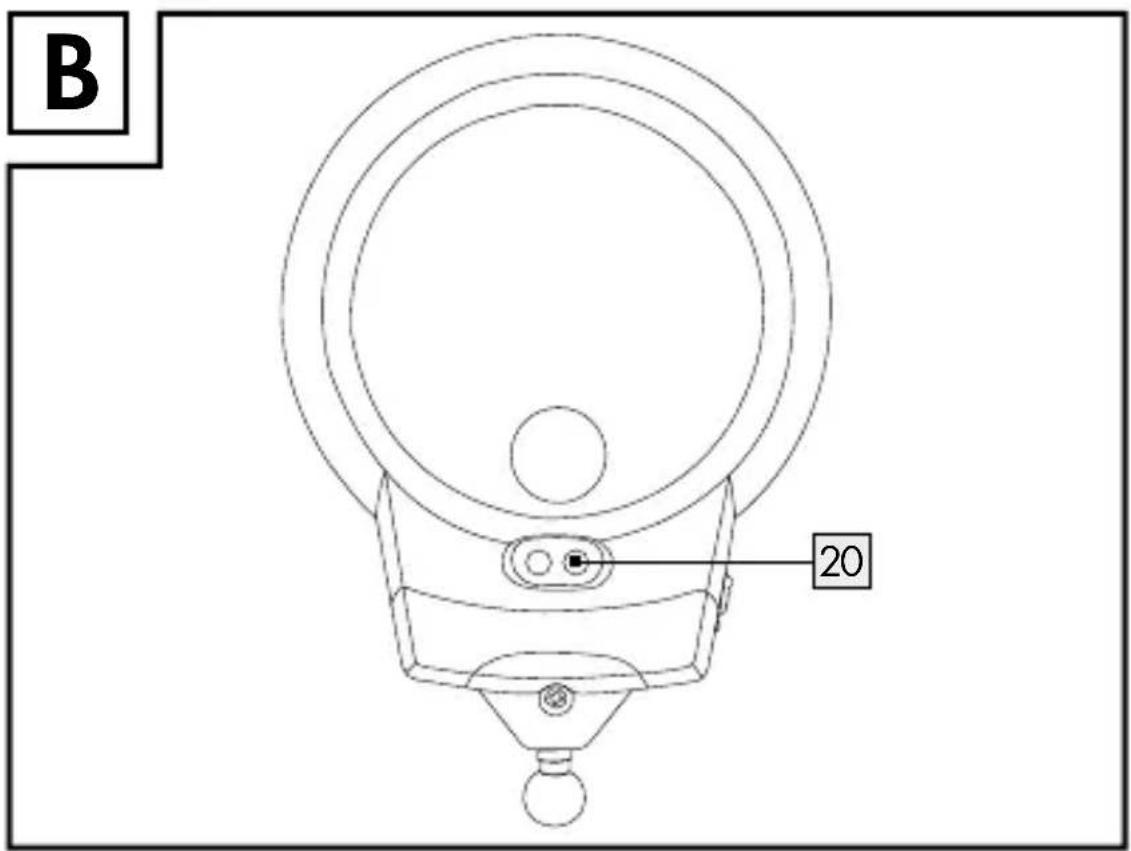

20 Lampade a LED (vedi fig. B)
21 Batterie (vedi fig. C)
22 Barra di sostegno (per i morsetti a coccodrillo)
23 Vite di bloccaggio (da applicare ai morsetti a coccodrillo)
24 Striscia (all'interno del vano portabatterie)

Dati tecnici

Tensione di esercizio: 4,5 Volt ===

Lampadina: 2 LED (non sostituibili)

Ingrandimento/lente: 2,5 volte/5 volte

Dimensioni: ca. 20,5 x 12 x 17 cm (Lu x La x H)

Coordinate cromatiche: X < 0,27 X > 0,530; Y < -2,3172X^2

$$ + 2, 3 6 5 3 \mathrm{X} - 0, 2 1 9 9 \circ \mathrm{Y} > - 2, 3 1 7 2 \mathrm{X} ^ {2} $$

$$ + 2, 3 6 5 3 \times - 0, 1 5 9 5 $$

• Volume della fornitura

Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili. Utilizzare il prodotto prima di assicurarsi che il volume di fornitura non sia completo.

1 lente d'ingrandimento LED per meccanica di precisione
3 batterie da 1,5 V=---, di tipo AAA
1 libretto d'istruzioni d'uso

Sicurezza

Avvertenze generali di sicurezza

CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECESSITÀ FUTURE!

PERI COATENZIONE!

MORTE E DI INCIDENTI PER BAMBINI

E INFANTI! Non lasciare mai i bambini incu-

stoditi con il materiale per imballaggio. Sussiste un pericolo di soffocamento a causa di tale materiale. Spesso i bambini sottovalutano i pericoli. Tenere il materiale per imballaggio sempre fuori della portata dei bambini.

Questo prodotto può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con questo prodotto. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di un adulto.

ATTENZIONE! PERICOLO DI LESIONI! Non utiliz- zare il prodotto qualora si rilevassero danneggiamenti.

• Controllare che tutti i componenti siano montati corretta- mente. Un montaggio errato può provocare un rischio di lesioni.
  Tenere il prodotto lontano dall'umidità.

ATTENZIONE! RISCHIO DI LESIONI AGLI

OCCH! Non guardare mai verso il sole o altre fonti luminose con il prodotto. Potrebbero conseguirne gravi lesioni agli occhi.

ATTENZIONE! PERICOLO DI IN-

ATLENA

CENDIO! Non esporre mai il prodotto alla luce solare diretta o ad altre fonti luminose. Non lasciare mai incustodito il prodotto. In caso contrario, sussiste un pericolo di incendio a causa della concentrazione dei raggi solari e del calore.

Si consiglia di conservare il prodotto in un ambiente buio.
Non esporre il prodotto a temperature estreme o a forti sollecitazioni meccaniche.

In caso contrario, il prodotto si potrebbe deformare.

Fare attenzione a che la lente non entri in contatto con oggetti aguzzi o appuntiti. In caso contrario ciò si potrebbe provocare danni al prodotto.

Non lasciare inosservato il saldatore acceso (dispositivo separato). Il supporto del saldatoio 13 è adatto soltanto per la ricezione temporanea del saldatoio.

Avvertenze di sicurezza per batterie / accumulatori

■ PERICOLO DI MORTE! Tenere le batterie / gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!
PERICOLO DI ESPLOSIONE! Non ricari-

care mai batterie non ricaricabili. Non corto- circuitare e / o aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie / gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie / sugli accumulatori.

Rischio di perdita di liquido dalle batterie / dagli accumulatori

• Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie / sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamento solare diretto.
• Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuoriuscita del liquido dalle batterie / dagli accumulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediata-mente un medico!

INDOSSARE GUANTI PROTETTIVI!

Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle

in caso di contatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti.

• Nel caso di perdita di liquido delle batterie / degli accumulatori, rimuoverli subito dal prodotto per evitare danneggiamenti.
  Utilizzare solamente batterie / gli accumulatori dello stesso tipo. Non mischiare le batterie / gli accumulatori vecchi con quelli nuovi!
  Rimuovere le batterie / gli accumulatori, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente il tipo di batterie / di accumulatori indicato!
Inserire le batterie / gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria / sull'accumulatore del prodotto.
Pulire i contatti della batteria / dell'accumulatore e del vano portabatterie prima dell'inserimento!
- Rimuovere immediatamente le batterie / gli accumulatori esausti dal prodotto.

- Prima dell'avvio

Nota: rimuovere dal prodotto l'intero materiale di imballaggio.

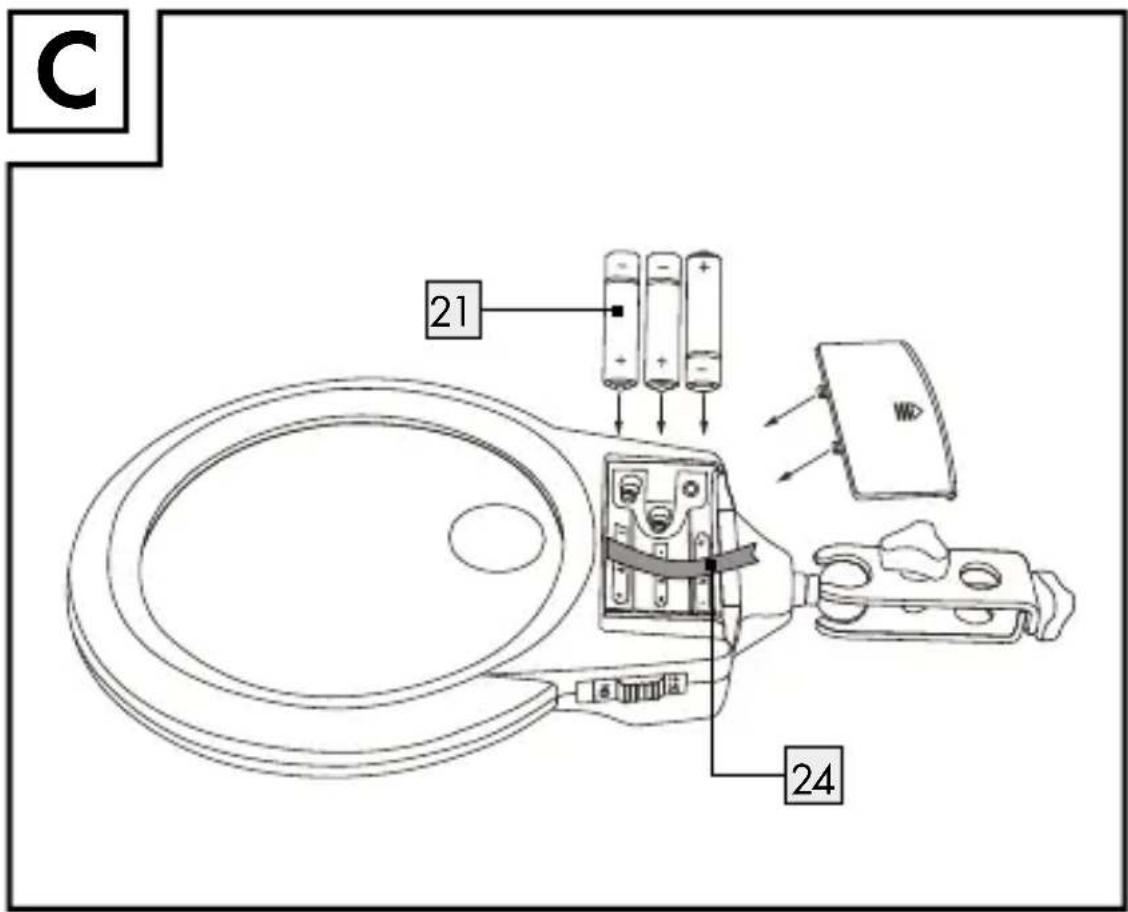

- Inserimento delle batterie (vedi fig. C)

Estrarre il coperchio del vano portabatterie ^13 dal vano portabatterie ^4 nella direzione mostrata dalla freccia.

Inserire le tre batterie in dotazione nel vano portabatterie 4.

Nota: prestare attenzione alla striscia 24 situata sotto le batterie e alla polarità corretta. Essa viene mostrata nel vano portabatterie 4.

Per chiudere il vano portabatterie spingere il coperchio del vano portabatterie 3 nella sua posizione originaria in direzione opposta a quella indicata dalla freccia.

• Applicazione del dispositivo di riparazione

□ Inserire il perno sferico del dispositivo di riparazione 15 nella cava del collare di fissaggio prevista a tale scopo 11.

☐ Fissare il dispositivo di riparazione 15 serrando anzitutto la vite di fissaggio in senso orario 16.

□ Avvitare le viti di arresto 17 in senso orario per posizionare correttamente la barra di sostegno 22.

□ Ruotare la vite di bloccaggio 23 per avvitarla e fissare correttamente i morsetti a coccodrillo 18.

□ Inserire il collare di fissaggio 11 sulla barra di sostegno 10, regolare l'altezza desiderata e stringere la vite di fermo 12 in senso orario.

• Montaggio della lente

□ Inserire il perno sferico 5 nella cava prevista a tale scopo e stringere la vite di fissaggio 6 per il perno sferico 5 in senso orario (Fig. A).

Inserire il collare di fissaggio 7 sulla barra di sostegno 10 e regolare l'altezza desiderata. Stringere la vite di fissaggio 8 in senso orario.

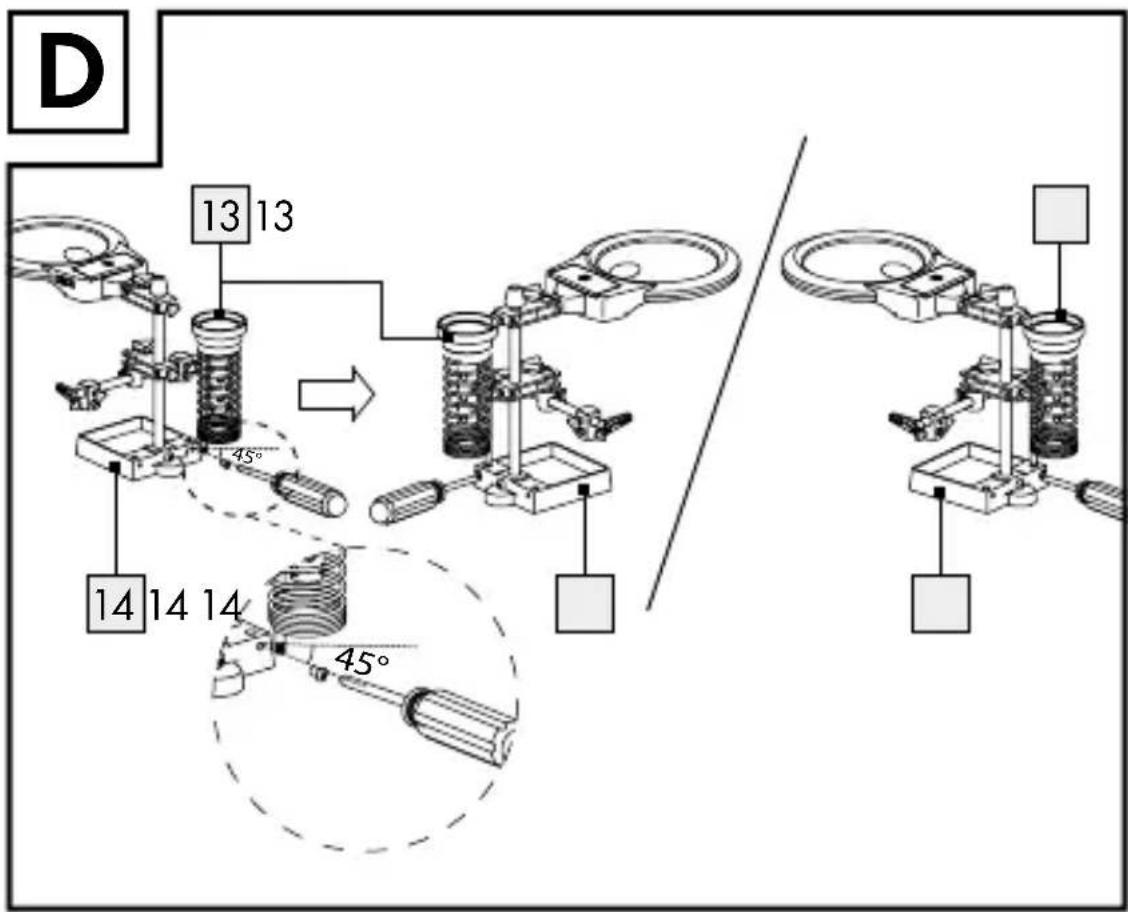

- Posizionare il piedino di supporto (fig. D)

□ Il sostegno per saldatore 13 può essere montato sul lato destro o sinistro del piedino di supporto 14 mediante un cacciavite (non in dotazione) (a scelta per destrorsi o mancini).

□ Il supporto per saldatore 13 dovrebbe essere impostato nella posizione corretta sul retro della base 14, come raffigurato nella fig. D, onde evitare un uso limitato della lente LED per meccanica fine 1, del morsetto di serraggio 11 e dei morsetti a coccodrillo 18.

Utilizzo

Utilizzo del prodotto

Serrare in senso orario le viti di serraggi che si trovano sulle pinze a coccodrillo 18. Inserire il pezzo da

lavorare con le pinze a coccodrillo 18 nel dispositivo per le riparazioni 15.

☐ Per accendere le lampade a LED 20 spingere l'interruttore ON/OFF 9 in posizione ON.

Nota: Le lampade a LED 20 non sono sostituibili.

Posizionare la lente di ingrandimento con LED per meccanici di precisione 1 con le lampade a LED 20 sul pezzo da lavorare.

Allentare le pinze a coccodri ^18 per estrarre il pezzo da lavorare.

☐ Per spegnere le lampade a LED 20 spingere l'interruttore ON/OFF 9 in posizione OFF.

Sostituzione delle batterie

Estrarre il coperchio del vano portabatterie ^3 dal vano portabatterie ^4 nella direzione mostrata dalla freccia.

□ Rimuovere le batterie usate servendosi del nastro.

Inserire le nuove batteri da 1,5 V=del tipo AAA nel vano portabatterie 4.

Nota: Assicurarsi che la polarità sia corretta. Essa viene mostrata nel vano portabatterie 4.

Per chiudere il vano batterie ^4 chiudere il coperchio del vano porta batterie ^3 , spingendolo nella direzione opposta da quella indicata dalla freccia.

- Rimozione degli errori

● = problema

● = causa

O = soluzione

● Le lampade a LED 20 non si illuminano.

Le batterie 21 sono scariche.

Sostituire le batterie 21 esaurite con delle batterie nuove (vedi anche il capitolo "Sostituzione delle batterie").

Le batterie 21 sono state inserite in modo errato.

- Verificare la polarità corretta delle batterie 21 (vedi il capitolo "Inserimento delle batterie").

- Pulizia e manutenzione

ATTENZIONE! Pulire la lente a ingrandimento con LED per meccanici di precisione 1 con estrema attenzione al fine di evitare graffi.

Non utilizzare mai detergenti corrosivi o aggressivi.

Per le operazioni di pulizia utilizzare un panno apposito. Eventualmente inumidire leggermente il panno.

☐ Per la pulizia della lente utilizzare un panno asciutto e privo di peli.

Non immergere mai il prodotto nell'acqua o in altri liquidi.

In caso di inutilizzo del prodotto, conservarlo in modo da non graffiare la lente di ingrandimento LED per meccanica di precisione 1. Avvolgere il prodotto in un panno morbido.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1–7: plastiche / 20–22: carta e cartone / 80–98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso

l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie / gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie / gli accumulatori e / o il prodotto presso i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie / gli accumulatori procura danni all'ambiente!

È vietato smaltire le batterie / gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie / gli accumulatori esausti presso un punto di raccolta comunale.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG09204

Version: 06/2018
