TCTW 150 - Werkstattwagen EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Werkstattwagen (Servierwagen)
Marke	Einhell
Modell	TCTW 150
Abmessungen (L x B x H)	685 x 875 x 455 mm
Leergewicht	53 kg
Maximale Belastung	150 kg
Räder	4 Räder (2 mit Bremse, 2 ohne Bremse)
Griff	Ja, abnehmbar und umsetzbar
Schloss	Ja, mit 2 Schlüsseln
Notentriegelungsvorrichtung	Ja
Verwendungszweck	Lagerung und Transport von Werkzeugen und Kleinteilen im Innenbereich
Empfohlene Lagertemperatur	10 °C bis 30 °C
Reinigung	Leicht feuchtes Tuch, Speziallackreiniger, keine aggressiven Lösungsmittel
Material	Metall und Kunststoff
Garantie	24 Monate (siehe Bedingungen)
Enthaltenes Zubehör	2 Schlüssel, 4 Räder, Griff, Schrauben, Unterlegscheiben, Sicherungsringe, Bedienungsanleitung
Sicherheit	Bremsen an 2 Rädern, Einzelschließung der Schubladen, Notentriegelung
Ersatzteile	Erhältlich bei ISC GmbH (www.isc-gmbh.info)

Häufig gestellte Fragen - TCTW 150 EINHELL

Wie montiere ich die Räder am Wagen TCTW 150?

Um die Räder zu montieren, stellen Sie den Wagen auf eine ebene Fläche. Befolgen Sie Abbildung 3 im Handbuch: Befestigen Sie die Räder mit den mitgelieferten Schrauben, Unterlegscheiben und Sicherungsringen. Achten Sie darauf, dass die Räder mit Bremse vorne oder nach Ihren Wünschen angebracht sind. Ziehen Sie alle Befestigungen gut an vor dem Gebrauch.

Was tun, wenn sich eine Schublade nicht richtig schließen lässt?

Wenn sich eine Schublade nicht schließen lässt, versuchen Sie zuerst, das Schloss zu entriegeln und zu verriegeln, bis Sie ein deutliches "Klicken" hören. Wenn das nicht funktioniert, öffnen Sie eine zweite Schublade und schließen Sie beide zusammen. Als letztes Mittel betätigen Sie die Notentriegelungsvorrichtung unter dem Wagen (drücken Sie sie an der unteren Seite). Dadurch wird die Verriegelung aufgehoben.

Was ist die maximale Belastung des Wagens?

Die maximal zulässige Gesamtbelastung beträgt 150 kg. Verteilen Sie das Gewicht gleichmäßig in den Schubladen und auf dem Wagen. Überschreiten Sie diese Grenze nie, um Kipp- oder Schadensrisiken zu vermeiden.

Wie reinige ich den Werkstattwagen?

Reinigen Sie den Wagen mit einem leicht feuchten Tuch und ggf. einem speziellen Lackreiniger. Verwenden Sie keine Lösungsmittel, aggressiven oder scheuernden Reinigungsmittel, die die Oberflächen beschädigen könnten. Anschließend mit einem trockenen Tuch abwischen.

Wo finde ich die Schlüssel für den Wagen?

Die beiden Schlüssel werden mitgeliefert: Einer ist in der Verpackung des Wagens befestigt, der andere liegt der Bedienungsanleitung bei. Bewahren Sie die Schlüssel an verschiedenen Orten auf und lassen Sie sie aus Sicherheitsgründen nie im Wagen.

Kann ich den Wagen im Freien verwenden?

Nein, der Werkstattwagen ist für die Verwendung im Innenbereich auf stabilen, ebenen Böden ausgelegt. Verwenden Sie ihn nicht auf unebenem oder abschüssigem Gelände ohne Vorsichtsmaßnahmen. Bei Bewegung auf einer Neigung halten Sie ihn am Griff und blockieren Sie die Bremsen beim Anhalten.

Wie sichere ich den Wagen beim Be- oder Entladen?

Blockieren Sie vor dem Be- oder Entladen die Bremsen der beiden gebremsten Räder. Stellen Sie sicher, dass der Wagen auf einer stabilen Oberfläche steht. Öffnen Sie die Schubladen einzeln, um ein Ungleichgewicht zu vermeiden. Transportieren Sie niemals Personen.

Was tun, wenn das Schloss nicht funktioniert oder sich keine Schublade öffnen lässt?

Wenn das Schloss entriegelt ist, aber keine Schublade aufgeht, versuchen Sie erneut, zu entriegeln und zu verriegeln, bis Sie ein Klicken hören. Andernfalls verwenden Sie die Notentriegelungsvorrichtung unter dem Wagen, indem Sie sie zur Seite drücken. Dadurch wird der Verriegelungsmechanismus freigegeben.

Ist der Wagen unter Garantie?

Ja, der Wagen hat eine Garantie von 24 Monaten ab Kaufdatum. Die Garantie deckt Herstellungs- und Materialfehler ab. Um Ihre Rechte geltend zu machen, registrieren Sie das defekte Gerät auf www.isc-gmbh.info und bewahren Sie den Kaufbeleg auf. Gewerbliche oder handwerkliche Nutzung schließt die Garantie aus.

Kann ich Personen auf dem Wagen transportieren?

Nein, es ist verboten, Personen mit dem Werkstattwagen zu transportieren. Die Verwendung ist streng auf die Lagerung und den Transport von Werkzeugen und Teilen beschränkt. Die Nichtbeachtung kann zu schweren Verletzungen führen.

BEDIENUNGSANLEITUNG TCTW 150 EINHELL

D Originalbetriebsanleitung Werkstattwagen

Art.-Nr.: 45.101.51 I.-Nr.: 11018

1 2 6 1 3 3 3

2 6

3 3

-3-

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Warnung!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Zusätzliche Sicherheitshinweise:

• Beim Be- und Entladen der Schubfächer auf gleichmäßige Belastung des Wagens und der Schubfächer achten.
• Mit dem Werkstattwagen dürfen keine Personen transportiert werden.
• Beim Be- und Entladen ist die Bremse festzu- stellen.
• Bei abschüssigen Strecken oder auf unebenen Boden darauf achten, dass der Werkstattwagen nicht kippt.
• Beim Fahren auf abschüssigen Strecken den Werkstattwagen am Griff festhalten.
• Auf die zulässige Gesamtbelastung achten. (150 kg)
• Nach Transport und/oder Aufbau darauf achten, dass alle Schubfächer komplett geschlossen sind.
• Der Werkstattwagen ist aus Sicherheitsgründen mit einer Einzelschubfachöffnung ausgestattet, diese verhindert das gleichzeitige Öffnen mehrerer Schubfächer.
• Schieben Sie den Werkstattwagen, um Personenschäden zu vermeiden!
• Vor jeder Benutzung ist das Gerät auf Beschädigungen zu prüfen! Gerät nur in technisch einwandfreiem und betriebssicherem

Zustand betreiben.

• Veränderungen jeglicher Art sowie An- oder Umbauten am Wagen sind untersagt.
• Die Benutzung von Zubehör- oder Ersatzteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen und Beschädigungen verursachen.
• Verwenden Sie nur Original-Zubehör- oder Ersatzteile.
• Der Werkstattwagen ist kein Spielzeug! Halten Sie den Wagen von Kindern fern!
• Lagern Sie den Wagen stets an einem für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 10 und 30°C.

2. Gerätebeschreibung und Lieferumfang

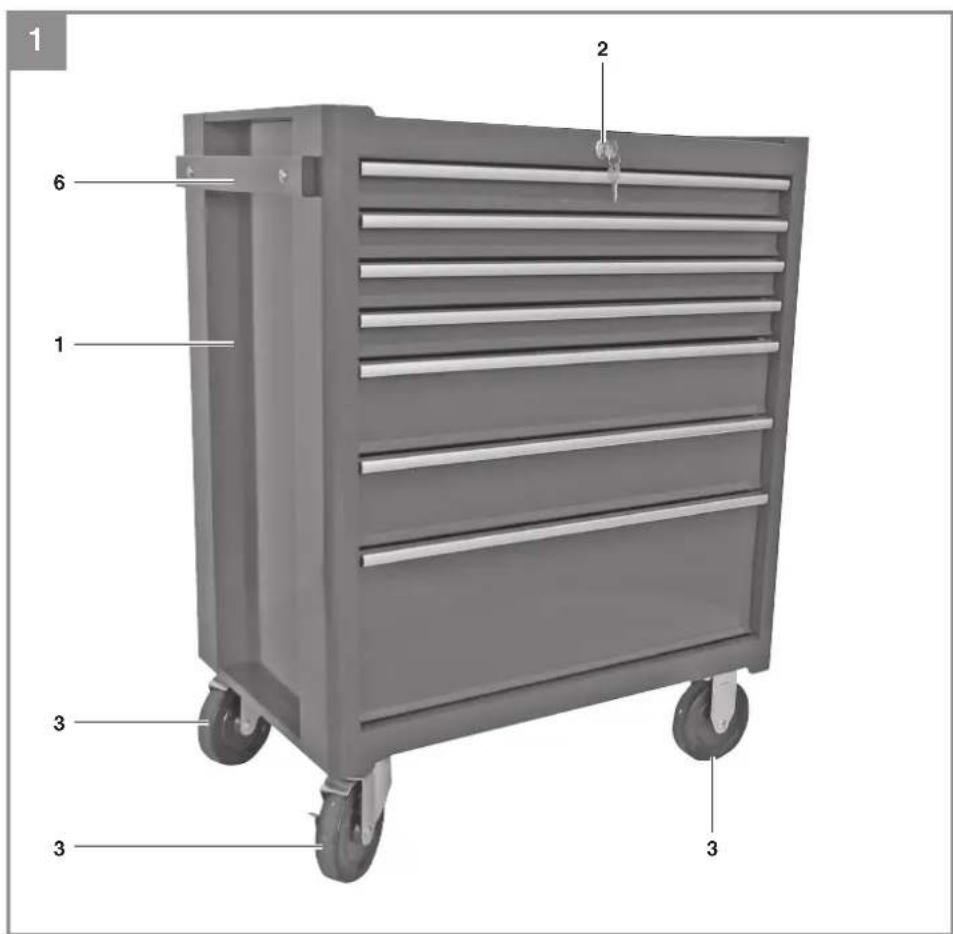

2.1 Gerätebeschreibung (Bild 1/2)

1. Werkstattwagen
2. Schlüssel
3. Räder
4. Notentriegelung
5. Schloss
6. Handgriff

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Handgriff
  • 16x Schraube
  • 16x Unterlegscheibe
  • 16x Sprengring
  • 2x Schlüssel
  • 2x Rad mit Bremse
  • 2x Rad ohne Bremse

D

• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Der Werkstattwagen dient dem Lagern und Transportieren von Werkzeugen und Kleinteilen. Der Wagen kann auf unterschiedlichen (festen und ebenen) Bodenbelägen im Innenbereich eingesetzt werden.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Abmessungen: ....ca. 685 x 875 x 455 mm Leergewicht: ....ca. 53 kg Max. Belastung: ....150 kg

5. Montage

Warnung! Um Fehlfunktionen zu vermeiden, beachten Sie, dass alle Schubfächer GANZ geschlossen sein müssen bevor Sie eine herausziehen!

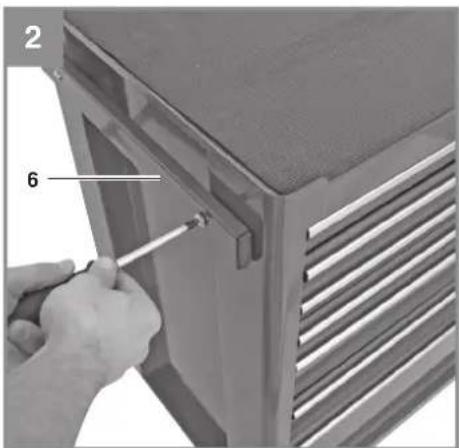

• Es ist ein Hangriff (6) im Lieferumfang enthalten, der bereits montiert ist, dieser kann jedoch auch an der anderen Seite befestigt werden. (Bild 2)

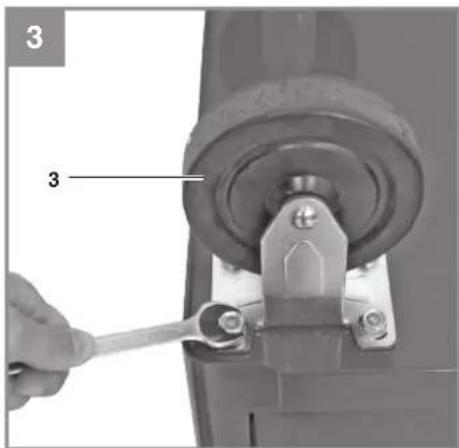

  • Die Montage der Räder (3) entnehmen Sie bitte dem Bild 3, hierzu stellen Sie bitte den Werkstattwagen auf die Ablagefläche.
• Falls Sie Probleme mit den Schubfächern haben sollten, befolgen Sie bitte die folgenden Hinweise:

Was tun wenn, sich ein Schubfach nicht mehr schließen lässt:

Schloss ver- und entriegeln bis ein lautes „Klicken“ hörbar ist oder
- Ein zweites Schubfach öffnen und dann beide gemeinsam schließen oder
- Notentrieglung (4) betätigen! Dies geschieht, in- dem man an der Unterseite des Werkstattwagens die Notentriegelung verschiebt. Dadurch wird die Verriegelung des Werkstattwagens aufgehoben (siehe Bild 4-6).

sich kein Schubfach öff nen lässt, obwohl das Schloss nicht verrieglt ist:

Schloss ver- und entriegeln bis ein lautes „Klicken“ hörbar ist oder

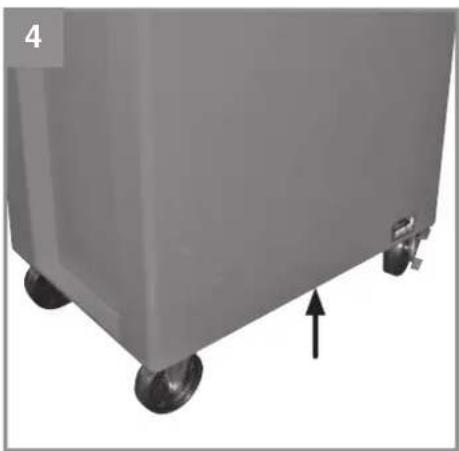

• Notentriegelung (4) betätigen. (siehe Bild 4-6)

6. Vor Inbetriebnahme

Entsperren sie die Schubläden indem Sie den sich in dem untersten Fach befi ndlichen Verriege-lungsschalter (4) nach unten schieben. (Abb. 5-6)

• Die Schlüssel (2) für den Werkstattwagen (1) befinden sich an zwei verschiedenen Orten, einer ist an der Verpackung des Werkstattwagens befestigt und der andere Schlüssel an der Anleitung des Werkstattwagens.
• Bitte bewahren Sie die Schlüssel an verschiedenen Orten auf, aber NIEMALS im Werkstattwagen.
• Nach Transport und/oder Aufbau darauf achten, dass alle Schubfächer komplett geschlossen sind.
• Der Werkstattwagen ist aus Sicherheitsgründen mit einer Einzelschubfachöffnung ausgestattet, diese verhindert das gleichzeitige Öffnen mehrerer Schubfächer.

D

7. Reinigung und Ersatzteilbestellung

7.1 Reinigung

Reinigen Sie den Werkstattwagen mit einem leicht angefeuchteten Lappen und gegebenenfalls etwas handelsüblichem Lackreiniger. Verwenden Sie keine Lösungsmittel oder andere aggressive oder scheuernde Reinigungsmittel, um die Oberfl ächen nicht zu beschädigen.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

-7-

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu- en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

-8-

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Eine Adresse für alle Fälle! www.isc-gmbh.info Garantieabwicklung Produktinfos ISC Downloads Ersatzteilservice Reparatur Zubehör Servicepartner International Service Center www.isc-gmbh.info

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

-9-
