Produkttyp	Werkstattwagen (Montagewagen)
Marke	Einhell
Modell	TCTW 100
Abmessungen (L x B x H)	Ca. 616 x 658 x 330 mm
Leergewicht	Ca. 17,8 kg
Maximale zulässige Belastung	75 kg
Anzahl der Schubladen	Mehrere (nicht spezifiziert, aber mit Zentralverriegelung)
Räder	2 Räder mit Bremse, 2 Räder ohne Bremse
Verwendungszweck	Lagerung und Transport von Werkzeugen und Kleinteilen im Innenbereich, auf stabilem und ebenem Boden
Material	Metall (Stahl) und Kunststoff
Farbe	Nicht spezifiziert (typischerweise grau/schwarz oder Einhell-Blau)
Feststellbremse	Ja, auf zwei Rädern
Schubladenverriegelung	Ja, zentraler Verriegelungsschalter (nach unten drücken)
Sicherheit	Nicht mehrere Schubladen gleichzeitig öffnen, Last verteilen, Bremse benutzen
Reinigung	Leicht feuchtes Tuch, ggf. Spezialreiniger für Lack – keine Lösungsmittel oder Scheuermittel
Garantie	24 Monate (Bedingungen: nur Haushaltsgebrauch)
Ersatzteile	Erhältlich über www.isc-gmbh.info (Typ, Artikelnummer, ID-Nummer angeben)
Lagertemperatur	10-30 °C
Mitgeliefertes Zubehör	Griff, Schrauben, 2 Räder mit Bremse, 2 Räder ohne Bremse, Bedienungsanleitung

Häufig gestellte Fragen - TCTW 100 EINHELL

Was ist die maximale Belastung des Einhell Werkstattwagens TCTW 100?

Die maximal zulässige Belastung beträgt 75 kg (Gesamtlast verteilt auf die Schubladen).

Wie montiere ich Griff und Räder?

Der Griff wird mit den mitgelieferten Schrauben montiert (siehe Abbildung 2 in der Anleitung). Die Räder werden gemäß Abbildung 3 befestigt. Die Räder mit Bremse sollten vorne oder nach Wahl angebracht werden.

Wie verriegle oder entriegle ich die Schubladen?

Drücken Sie den Verriegelungsschalter im untersten Schubfach nach unten (Abbildungen 4-5) zum Entriegeln. In der angehobenen Position sind die Schubladen verriegelt.

Kann ich mehrere Schubladen gleichzeitig öffnen?

Nein, aus Sicherheitsgründen können die Schubladen nur einzeln geöffnet werden, um Kippgefahr zu vermeiden.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu beachten?

Überprüfen Sie den Zustand vor jeder Verwendung, verteilen Sie die Last gleichmäßig, blockieren Sie die Bremse beim Be-/Entladen, transportieren Sie keine Personen, und auf abschüssigem Gelände halten Sie den Wagen am Griff fest.

Wie reinige ich den Werkstattwagen?

Verwenden Sie ein leicht feuchtes Tuch und ggf. Spezialreiniger für Lack. Vermeiden Sie Lösungsmittel, aggressive oder scheuernde Mittel, die die Oberflächen beschädigen könnten.

Wo kann ich Ersatzteile bestellen?

Ersatzteile sind auf der Website www.isc-gmbh.info erhältlich. Bitte geben Sie den Gerätetyp, die Artikelnummer und die Identifikationsnummer an.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler bei ausschließlichem Haushaltsgebrauch ab.

Kann ich den Werkstattwagen im Freien oder auf unebenem Boden verwenden?

Die bestimmungsgemäße Verwendung ist auf Innenräume mit stabilen und ebenen Böden beschränkt. Auf abschüssigem oder unebenem Gelände besteht Kippgefahr.

Was tun bei Problemen oder Schäden?

Wenn das Gerät unter den Garantiebedingungen defekt ist, registrieren Sie es auf www.isc-gmbh.info mit dem Kaufbeleg. Außerhalb der Garantie wenden Sie sich an den Kundendienst für eine kostenpflichtige Reparatur.

BEDIENUNGSANLEITUNG TCTW 100 EINHELL

D Originalbetriebsanleitung Werkstattwagen

Art.-Nr.: 45.101.70 I.-Nr.: 11016

1 1 2 2 3

2 3 a a

3 2 2

-2-

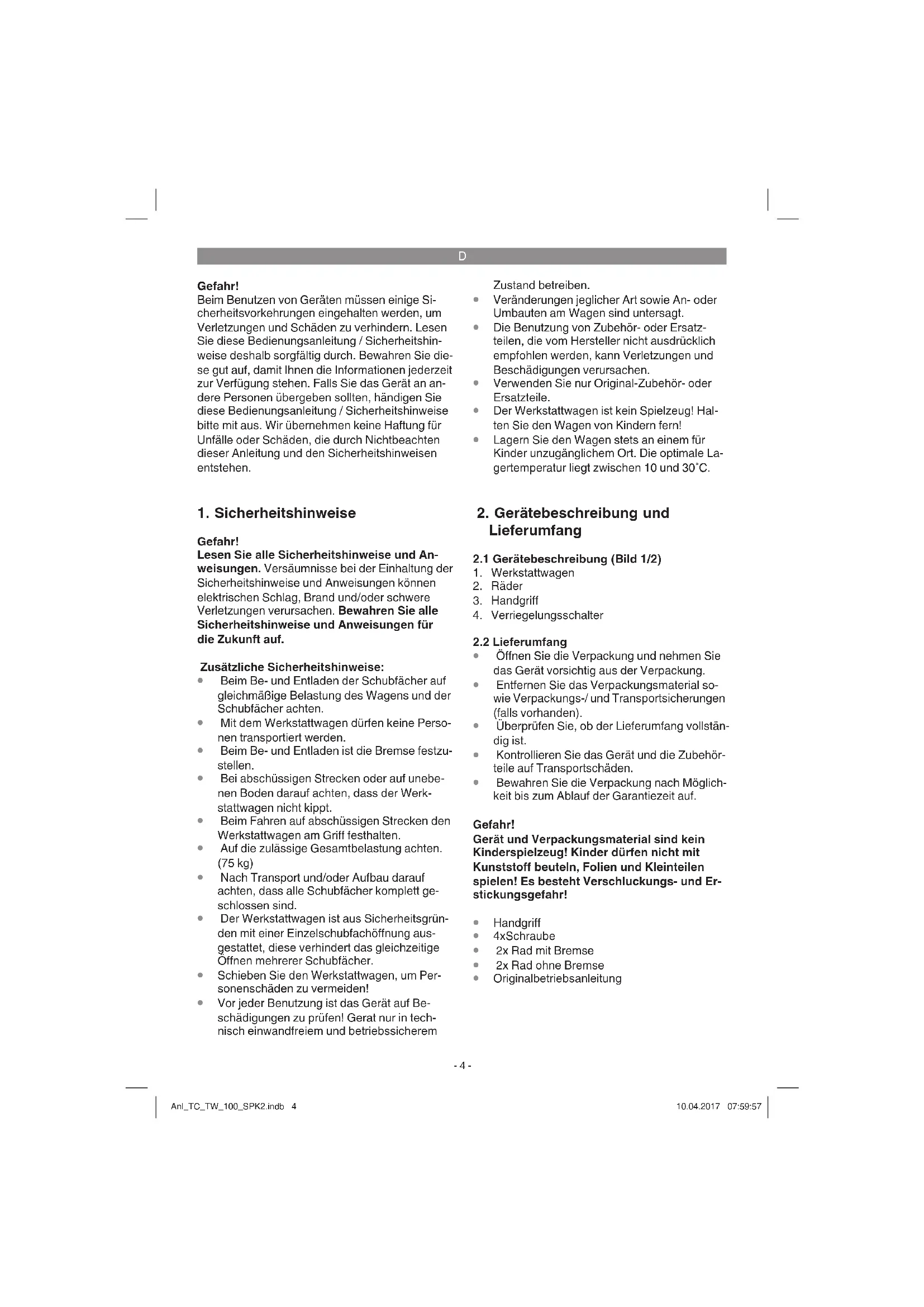

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Zusätzliche Sicherheitshinweise:

• Beim Be- und Entladen der Schubfächer auf gleichmäßige Belastung des Wagens und der Schubfächer achten.
• Mit dem Werkstattwagen dürfen keine Personen transportiert werden.
• Beim Be- und Entladen ist die Bremse festzu- stellen.
• Bei abschüssigen Strecken oder auf unebenen Boden darauf achten, dass der Werkstattwagen nicht kippt.
• Beim Fahren auf abschüssigen Strecken den Werkstattwagen am Griff festhalten.
• Auf die zulässige Gesamtbelastung achten. (75 kg)
• Nach Transport und/oder Aufbau darauf achten, dass alle Schubfächer komplett geschlossen sind.
• Der Werkstattwagen ist aus Sicherheitsgründen mit einer Einzelschubfachöffnung ausgestattet, diese verhindert das gleichzeitige Öffnen mehrerer Schubfächer.
• Schieben Sie den Werkstattwagen, um Personenschäden zu vermeiden!
• Vor jeder Benutzung ist das Gerät auf Beschädigungen zu prüfen! Gerät nur in technisch einwandfreiem und betriebssicherem

Zustand betreiben.

• Veränderungen jeglicher Art sowie An- oder Umbauten am Wagen sind untersagt.
• Die Benutzung von Zubehör- oder Ersatzteilen, die vom Hersteller nicht ausdrücklich empfohlen werden, kann Verletzungen und Beschädigungen verursachen.
• Verwenden Sie nur Original-Zubehör- oder Ersatzteile.
• Der Werkstattwagen ist kein Spielzeug! Halten Sie den Wagen von Kindern fern!
• Lagern Sie den Wagen stets an einem für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 10 und 30°C.

2. Gerätebeschreibung und Lieferumfang

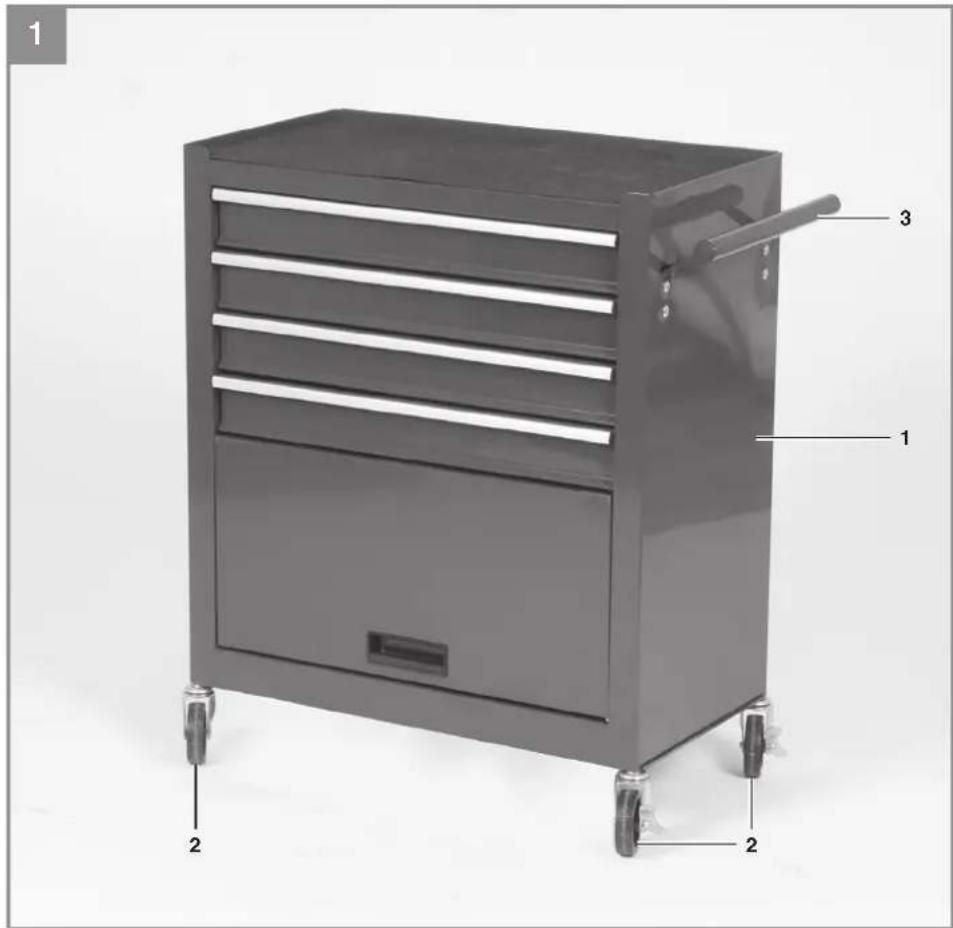

2.1 Gerätebeschreibung (Bild 1/2)

1. Werkstattwagen
2. Räder
3. Handgriff
4. Verriegelungsschalter

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Handgriff
  4xSchraube
  • 2x Rad mit Bremse
  • 2x Rad ohne Bremse
  • Originalbetriebsanleitung

D

3. Bestimmungsgemäße Verwendung

Der Werkstattwagen dient dem Lagern und Transportieren von Werkzeugen und Kleinteilen. Der Wagen kann auf unterschiedlichen (festen und ebenen) Bodenbelägen im Innenbereich eingesetzt werden.

Das Gerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Abmessungen: ....ca. 616 x 658 x 330 mm Leergewicht: ....ca. 17,8 kg

Max. Belastung: 75 kg

Belastung der Auflagefläche je Schubfach siehe Bild 6.

5. Montage

Hinweis! Um Fehlfunktionen zu vermeiden, beachten Sie, dass alle Schubfächer GANZ geschlossen sein müssen bevor Sie eine herausziehen!

5.1 Montage Handgriff

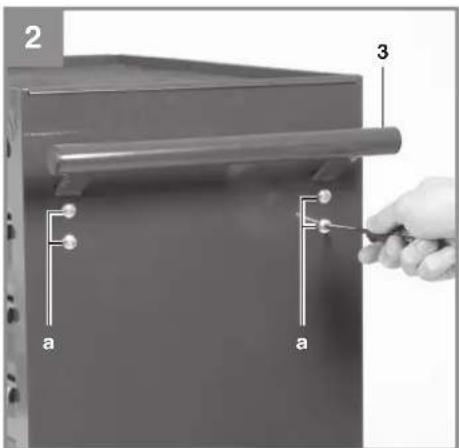

Montieren Sie den Handgriff (3) mit den Schrauben (a) wie in Abbildung 2 dargestellt.

5.2 Montage Räder

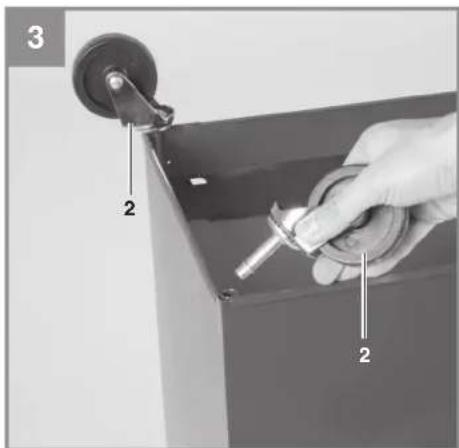

Montieren Sie die Räder (2) wie in Abbildung 3 dargestellt.

6. Vor Inbetriebnahme

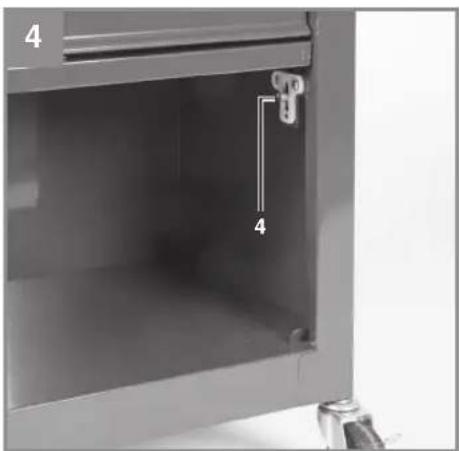

Entsperren sie die Schubläden indem Sie den sich in dem untersten Fach befi ndlichen Verriegelungsschalter (4) nach unten schieben. (Abb. 4-5)

7. Reinigung und Ersatzteilbestellung

7.1 Reinigung

Reinigen Sie den Werkstattwagen mit einem leicht angefeuchteten Lappen und gegebenenfalls etwas handelsüblichem Lackreiniger. Verwenden Sie keine Lösungsmittel oder andere aggressive oder scheuernde Reinigungsmittel, um die Oberfl ächen nicht zu beschädigen.

7.2 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Eine Adresse für alle Fälle! www.isc-gmbh.info Garantieabwicklung Produktinfos ISC Downloads Ersatzteilservice Reparatur Zubehör Servicepartner International Service Center www.isc-gmbh.info

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

-7-

F

Danger!

4. Technische gegevens

Afmetingen: ....ca. 616 x 658 x 330 mm Leeggewicht: .... ca. 17,8 kg Max. belasting: ....75 kg
